Как я собирал панель приборов Venator. Часть 2⁠⁠

Всем привет!

Примерно 2 года назад, я писал пост про сборку панели Venator - Как я собирал панель приборов Venator. Плата тогда получилась дико большой и "костыльной". Освежим воспоминания, глянув на нее:

Так же добавлю старый ролик, что бы вспомнить про этот ужас...

Размером она получилась очень большой, много места используется зря. Изготавливать ЛУТом такие платы не очень хорошее занятие. Да и не люблю я ЛУТ, обленился с возможностями Китая.

Этот проект я немножко забросил, примерно на год, и потом снова вернулся к нему. В этот раз я пересмотрел всю идею реализации этой платы, переделал схемотехнику, значительно усложнив ее.

В итоге родился такой вариант платы(размером 100*100мм, для заказа у китайцев):

Этот вариант был еще не конечный, я еще работал над расположением компонентов на плате. Работал над входами-выходами. В итоге был заказан следующий вариант платы(добавилась гора диодов, резисторов, рендера к сожалению нет):

Пока шли компоненты(почтой), не ногами. Стал думать как прошивать модули esp-8266, запаивать на плату и припаивать провода с переключателем? Слишком долго. В итоге решил сделать макетную плату, на нее поставить панельку. В панельку вставляем модуль и прошиваем модуль.

Нашел готовую 3д модель панельки, напечатал ее на фотополимернике. В качестве контактов использовал проволочки от витой пары.  Что получилось в итоге:

Далее собираем макетку, и устанавливаем на нее напечатанную панельку. На макетке  переключатель режимов и кнопка сброса, а так-же стабилизатор питания. Подключатся к usb-uart преобразователю, он к компу, и дальше шьем прошивку.

Все таки покупка 3Д принтера была одной из самых важных покупок прошлого года. Выручает очень хорошо. Мой зверинец из двух принтеров(один из них только пришел, и печатает тестовую фигурку Будды):

Далее я спроектировал корпус для платы. Хотел напечатать его на 3д принтере(напечатал только нижнюю часть), но в дальнейшем пока забросил эту идею. Моделировал во FreeCAD. Сам корпус выглядит вот так:

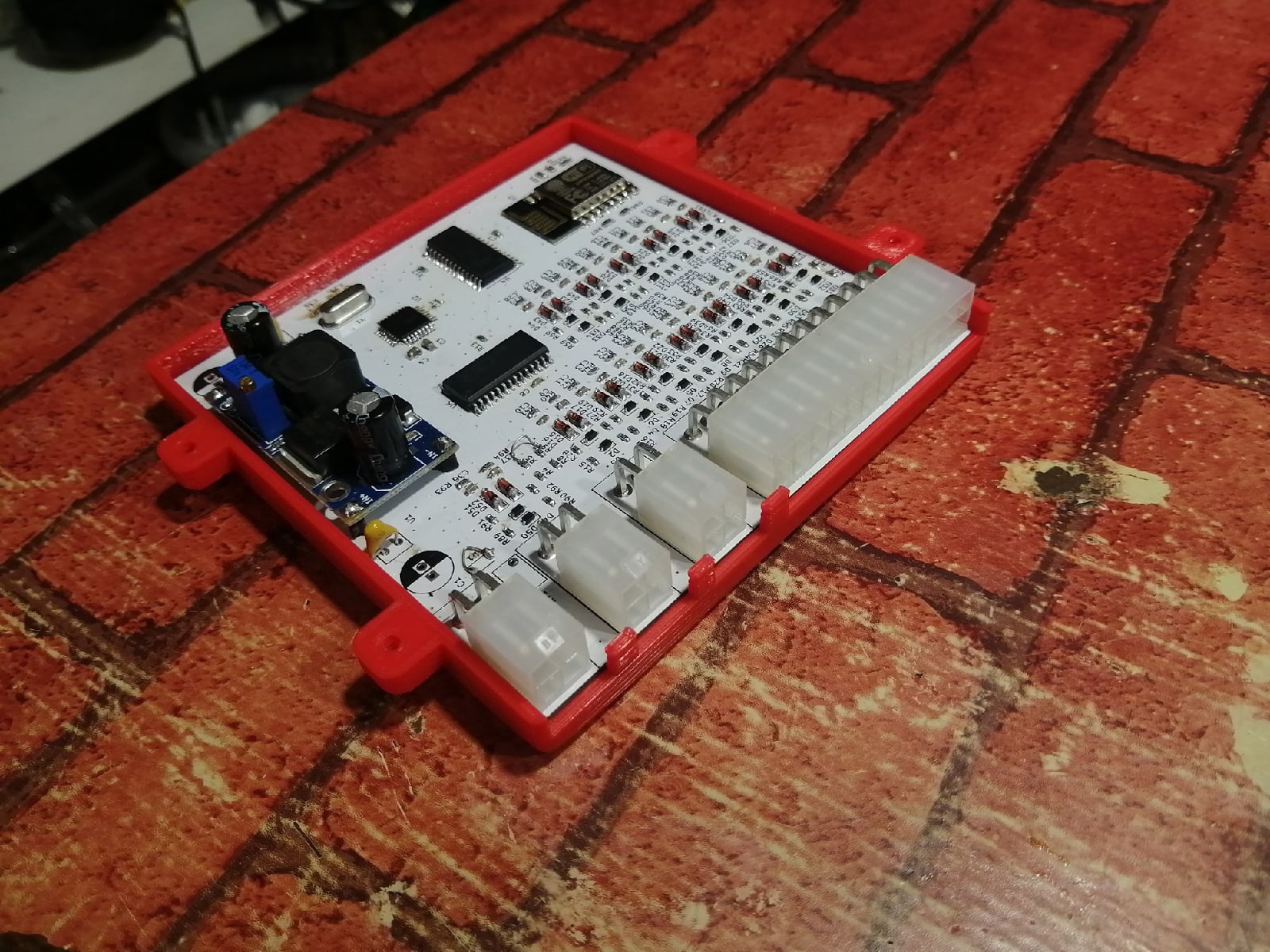

Как пришли почти все комплектующие, начал собирать плату.  Ручная сборка занимает много времени, особенно когда компоненты типоразмера 0603. Фото получившейся платы ниже. Так же видна нижняя часть корпуса.

В процессе печати вылез ряд проблем в основном это был пропуск слоев(чуть позже я разобрался с этой проблемой) и еще была проблема с геометрией. Да и думаю стоит пересмотреть идею и конструкцию самого корпуса.

Видео со всем этим безобразием:

Всем спасибо! До новых встреч!
