Рукоблудие без процесса (детская кровать)

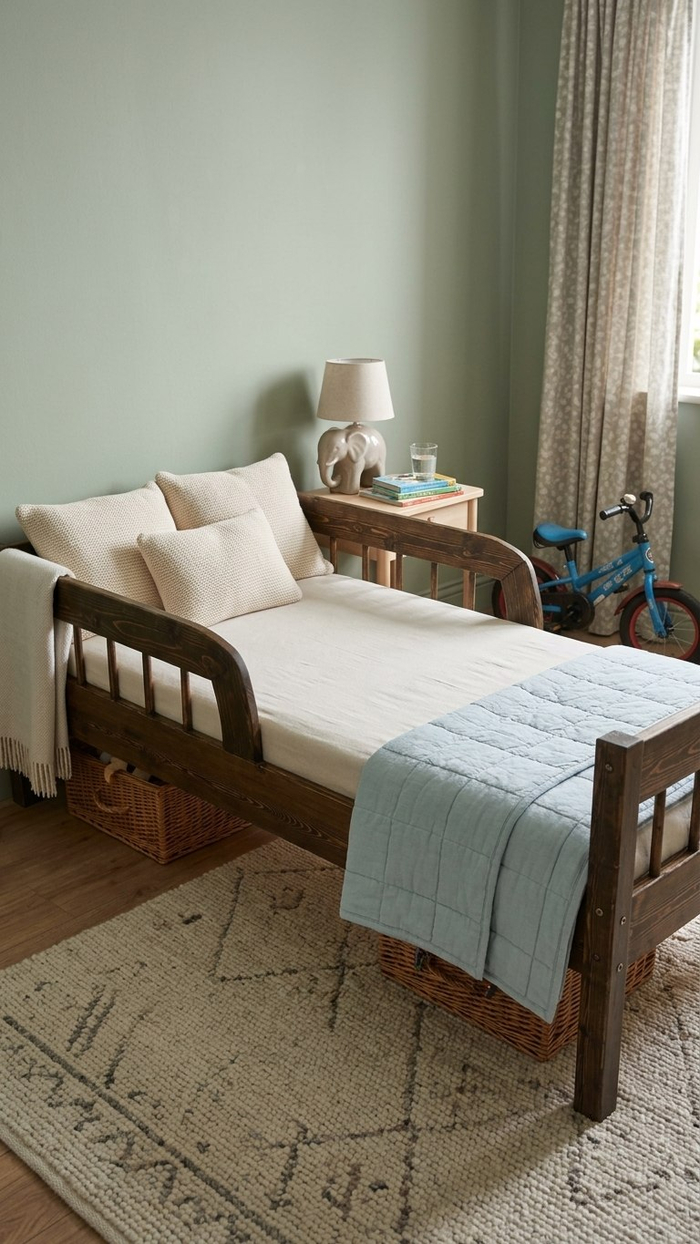

Нейрослоп для привлечения внимания, отличается от реального изделия наличием левой перегородки и положением быльца. Все фото далее обработаны нейронкой с целью убрать бардак на фоне, но полностью соответствуют реальному изделию, если иное не оговорено.

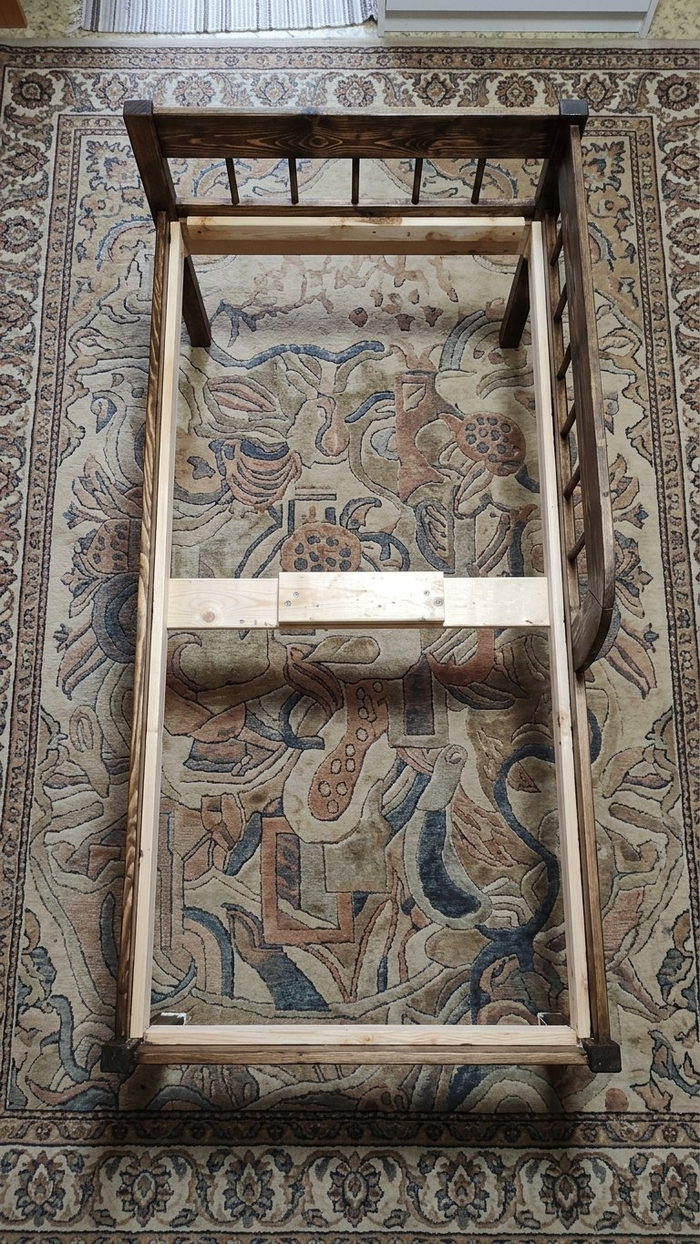

Это у нас в итоге получилось.
Всем привет, курьер на связи.
Зачесались руки сделать детскую кровать для братца. Плановый размер по матрасу 150х70см, высота основания под матрас 50см, толщина матраса 10см.
Устройство простейшее: 4 бруска -- они же ножки, в брусках фрезёром выбираем пазы по сантиметру глубиной, в пазы присаживаем боковые доски (царги) и торцевые (быльца?). В конструкции почти нет конфирмата, всё разборное на бочонковых стяжках М6 и шкантах 8мм, неразборное на шкантах 8мм и клее.

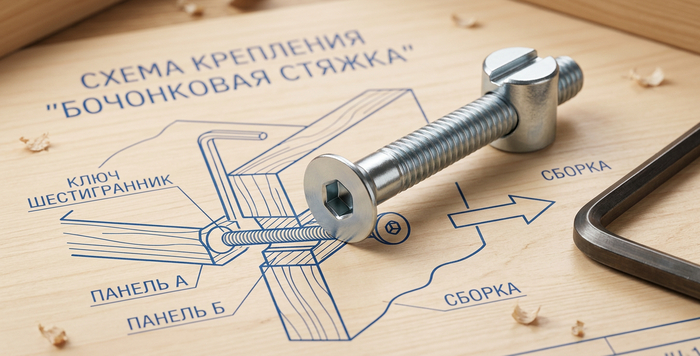

Вот такой примерно винт, только мои чуть подлиннее (ну вот, хотел же без фаллометрии). Всратая схема на фоне доставляет %)

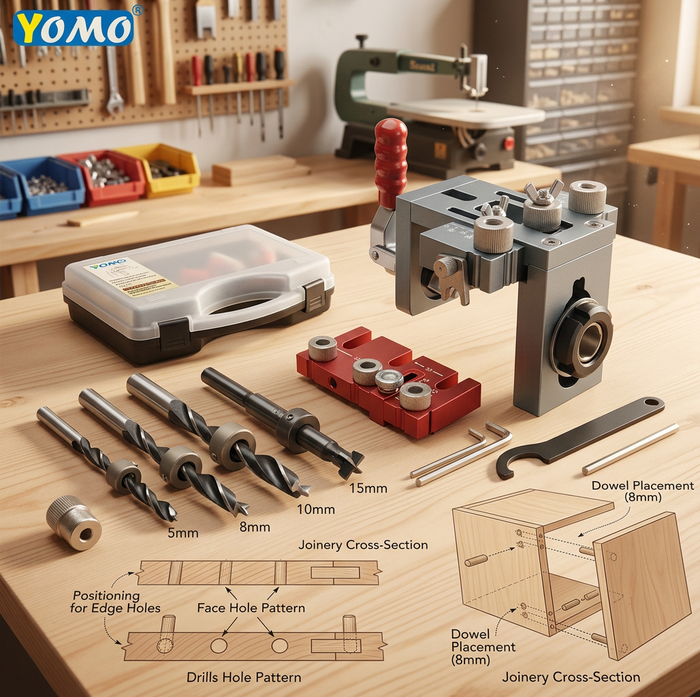

Для присадки использовал кондуктор, примерно такой, с небольшими отличиями:
Офигенно удобная штука, т.к. сверлить с кривых рук -- путь к ошибке. Ограничители глубины сверления также просто незаменимы! Мой выглядит чуть более новым-красивым, болты под руку и цветное покрытие рабочей детали. Ящичек такой же.
Им же засверливал эксцентриковые стяжки для средней перекладины:

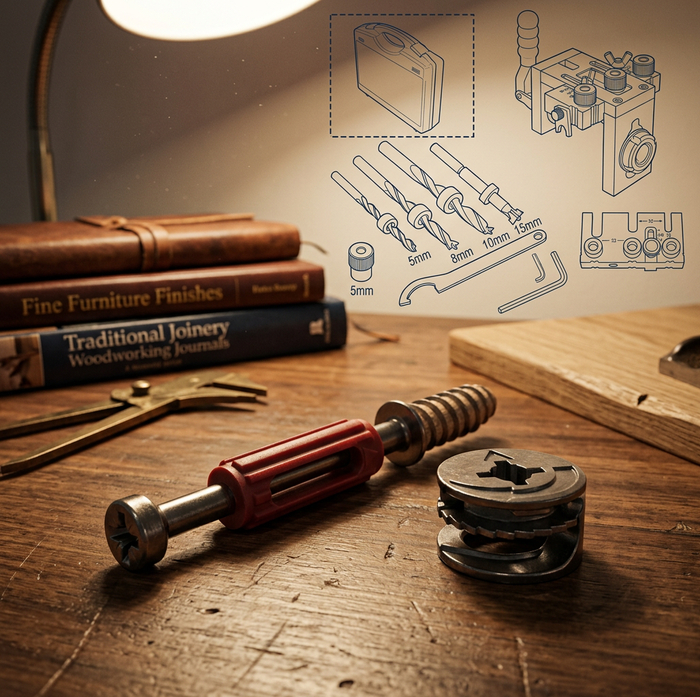

Набор шкант-стяжка-шкант ставится за одну установку кондуктора, это очень удобно
Цвет планировался тёмным, под остальную мебель. Боковая загородка от падения планировалась только одна, поскольку с другой стороны стоит кровать родителей.
Брусочки 20х30мм, на которых держится основание матраса, прикручивал по бокам на конфирмат, а между конфирматом прямо насквозь, через брусочек, просверливал глухие отверстия и забивал туда шканты 8мм с клеем. Думаю, этого должно хватить, а можно было и сами брусочки на клей дополнительно посадить -- их снятие не планируется.
Кривовато, пазы местами вышли не ровными, сами доски из "леманы" изначально были "винтом" (после сборки вроде отпустились). Округлый угол бортика надо было фрезеровать по шаблону, а не на весу с рук на глазок. В целом, задачу считаю выполненной на твёрдую четвёрку с минусом. Окрасил маслом-воском Mighty Oak в два слоя. После первого чуть не задохнулся -- оказывается, для полимеризации эта штука активно потребляет кислород, и на балконе его выжрало практически в ноль, даже глаза резало. Открыл окно, включил батарею, закрыл балкон, но всё равно напустил токсичных паров в комнату. Вообще, зарёкся столярить в квартире, т.к. всё в опилках, особенно после шлифовки болгаркой с лепестком или фрезеровки.
Основание для матраса -- фанера 8мм (купил 2 листа 75х75мм и срезал лишнее с помощью болгарки с самодельной направляющей), дополнительно выбрав углы, чтобы заходило впритык.

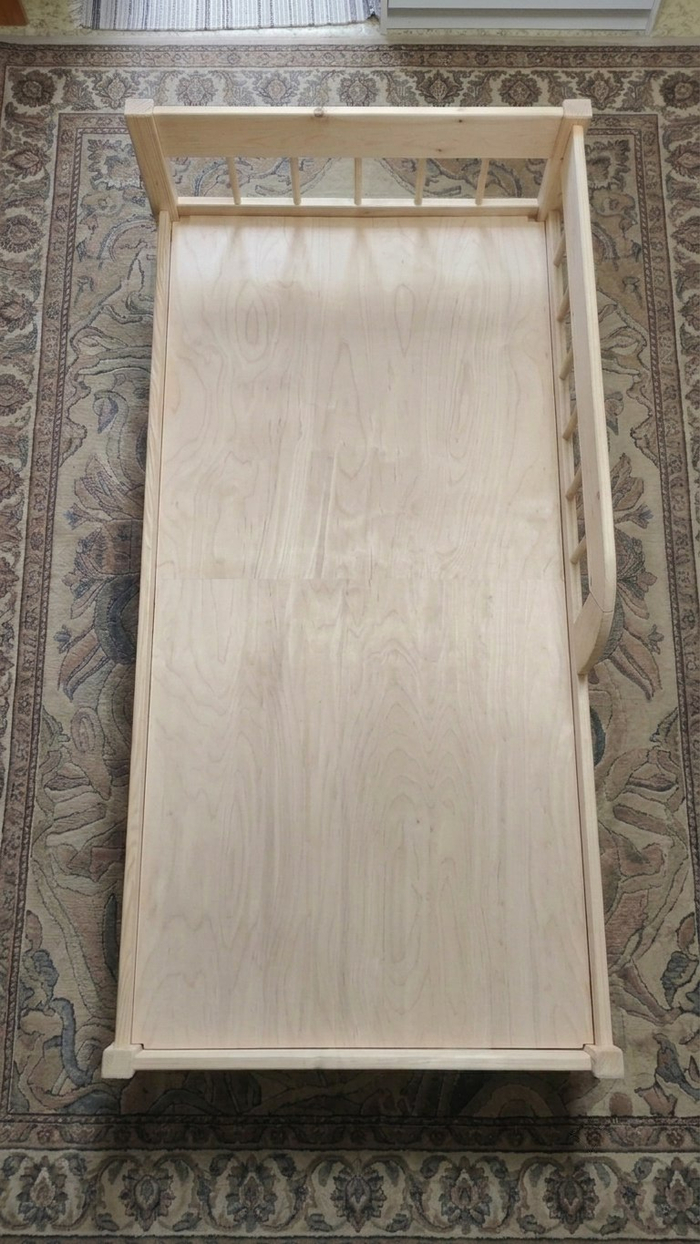

Оно же, до окраски и с установленным основанием
Теперь о матрасе, его толщина вышла около 100мм - наполнение 90мм и 10мм сама ткань с прострочкой синтепоном. Мне было интересно, как устроены фабричные матрасы, поэтому взял два слоя мебельного ППУ 40мм, плотностью 35кг на кубометр, склеил на полиуретановый клей и приклеил поверх них 10мм кокосовой койры. Фото начинки не осталось, кровать уже отправлена к брату в Сибирь, но осталось фото готового матраса и процесса нанесения клея на койру.

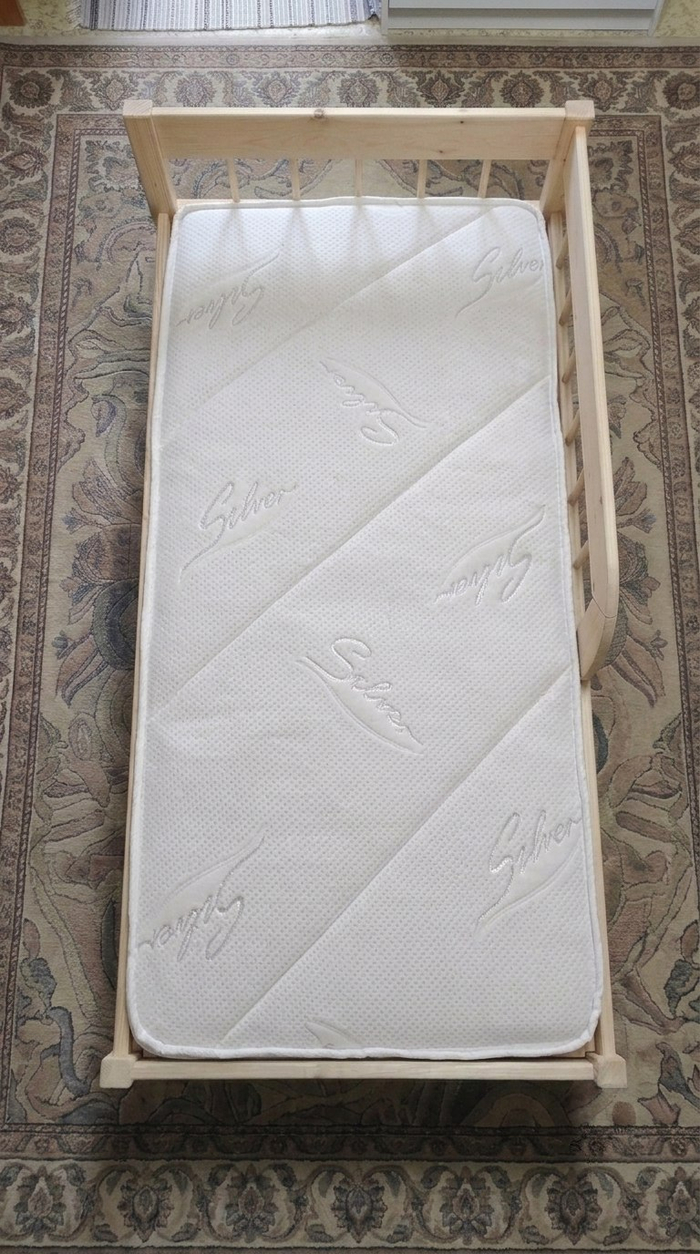

Сам матрас. Чехол сшила замечательная девушка, огромная ей благодарность за работу и за ткань!
Кокосовая койра в матрасе нужна для того, чтобы он был пожёстче и лучше распределял нагрузку. Волокно на латексном связующем ощущается как дорогой коврик для йоги и лежать на нём гораздо приятнее, чем на ППУ без койры.

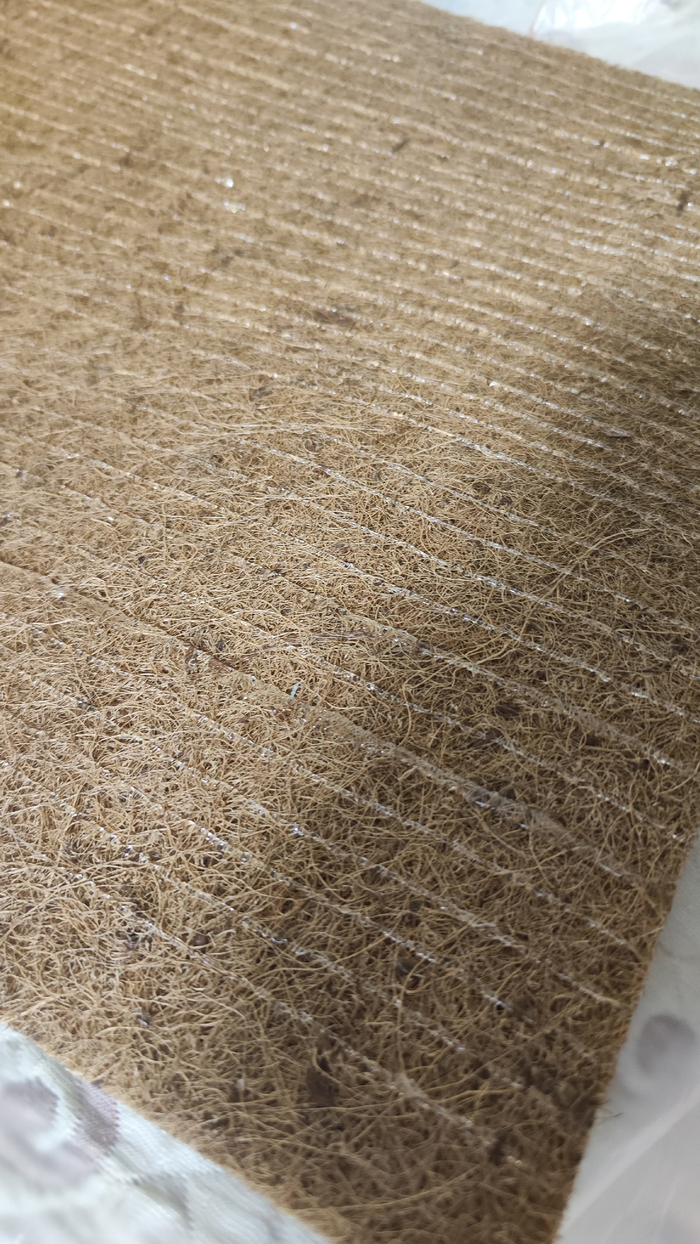

Кокосовая койра с нанесённым клеем.

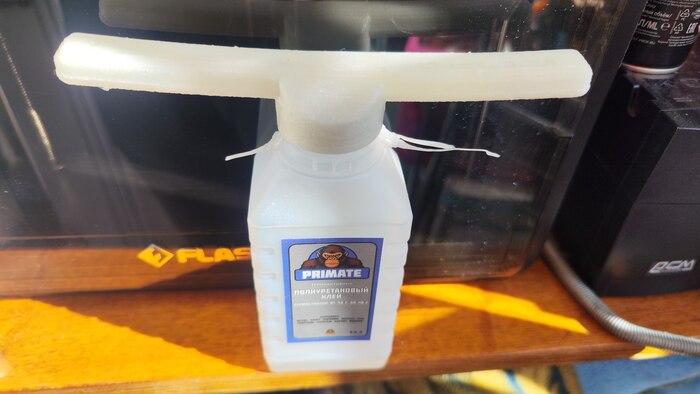

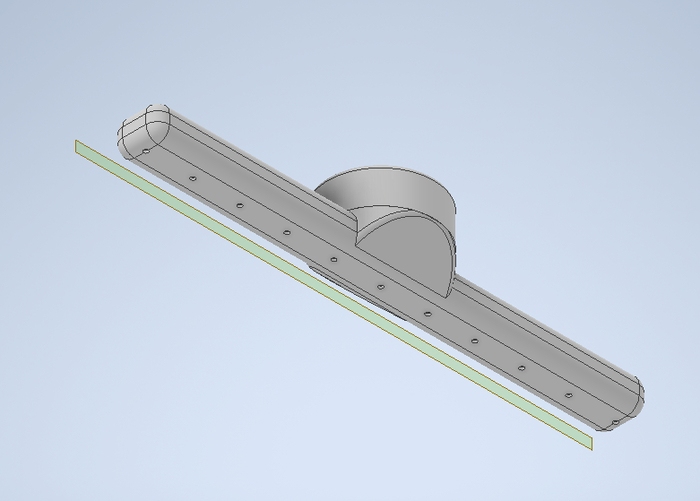

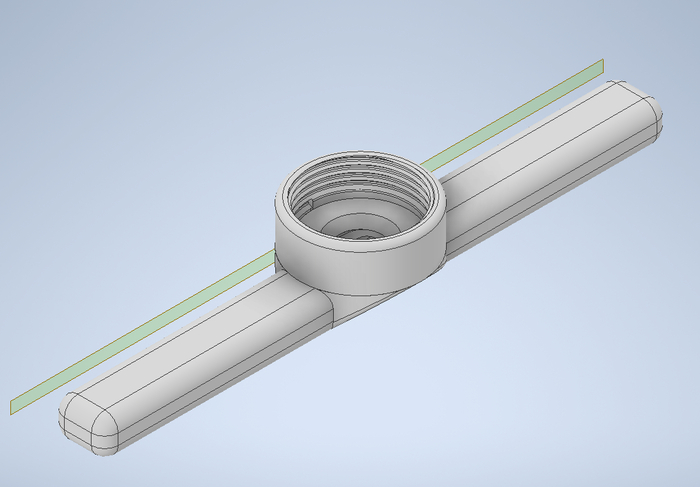

Для равномерного нанесения клея напечатал на бутылочку с клеем насадку с отверстиями через каждые 20мм. Первая версия печаталась пластиком ASA, от паров растворителя из банки клея он расплавился и размягчился. Упс, не знал!
Вторую насадку печатал уже светящимся PETG (просто другого не осталось, только оно и нейлон) -- вот она уже выполнила работу на ура.

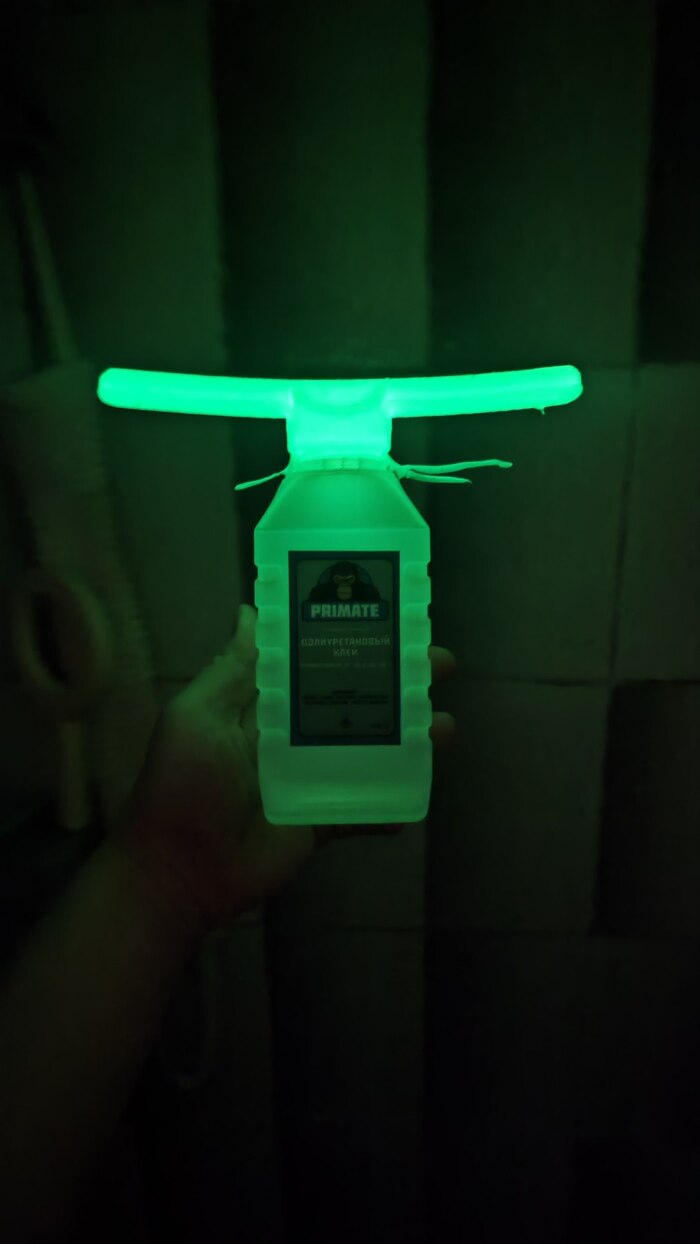

Не нашёл нормальных фото насадки, пришлось перефотать. Она уже подуставшая, отверстия забиты засохшим клеем, но светится неплохо!

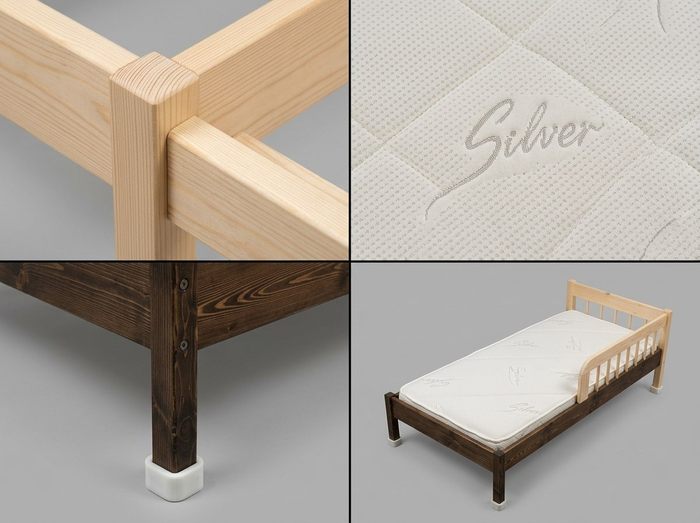

Под конец покажу обобщающий рендер (фото реального изделия, бардак на фоне убрал и совместил окрашенный вариант с неокрашенным), на котором видны напечатанные тем же светящимся PETG противоударные ножки. Они скруглённые, светятся в темноте и берегут мизинцы ног от ударов о ножки кровати.
Сверху рисунок ткани чехла матраса и какая-то хрень, которая вообще никак к кровати не относится, но выглядит приятно, поэтому решил оставить. На рендере неточность в болтах -- болты присутствуют с двух сторон, просто на разных уровнях, не пересекаясь.
Что бы я в итоге поменял в конструкции? Как минимум, сделал бы стяжечную доску посередине в один уровень с боковыми опорами, тогда не пришлось бы прикручивать к ней уродливую опорную площадку.
Теперь вопрос к тем, кто это дочитал: как можно было сделать вид более глянцевым, дорогим, "заводским"? Совет нейронки полировать воск, обдувая феном, выглядит сомнительным. Может, есть какие-то другие способы, или нужно было в принципе отказываться от масла и воска в пользу морилки и лака/эпоксидки, которые затем полировать машинкой и пастами?

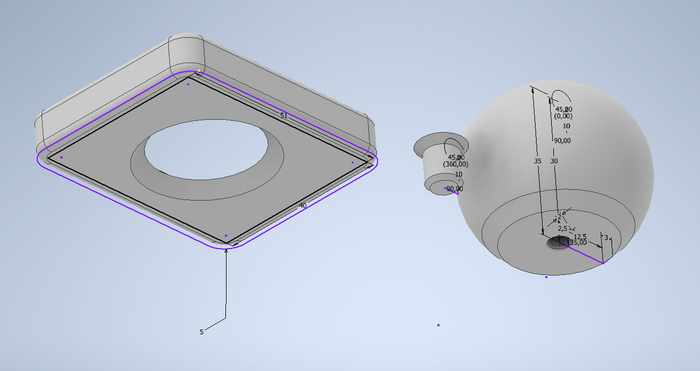

P.S.: Да, ещё забыл совсем, у меня поломался принтер, поэтому не допечатал финальный декор -- хотел на каждый столбик прикрутить светящийся шарик. Вот такой:
Крышечка на столбик здесь перевёрнута для удобства печати, в крышечке предусмотрена фаска, которая прижимается шариком. В шарике предусмотрено отверстие под конфирмат и декоративный колпачок. Всё печатается без поддержек (ну, когда принтер не сломан).
Всем спасибо за просмотр, а я пойду работать и принтер чинить.
