Продолжение поста «Сделал ЧПУ»⁠⁠1

Доработал станок, привел в порядок механику и электронику.

Постепенно двигаюсь к назначенной цели с платами. Сварил крепёж под парную голову.

Управление скоростью с DLC32 спаял на базе MOSFET из того-же шуруповёрта и пары деталей от ATX блока питания (оптопара и сборка диодов Шоттки).

Эксперимент с установкой в качестве шпинделя двигателя 775 от шуруповёрта принёс очень плачевные результаты - латунно-графитовая втулка под радиальной нагрузкой приказала долго жить ОЧЕНЬ быстро.

Собственно, на этом моменте втулка скончалась...

Собственно, на этом моменте втулка скончалась...

Вывод - нужен либо реально шпиндель, либо более надежный двигатель с подшипниками и ваять шпиндельный узел с ременной передачей или с шестернями.

Приедет шпиндель - пост дополню.

Всем добра!

Показать полностью 5
12

Промышленный плазморез 9000*3000мм⁠⁠

Как когда-то и обещал, добрался до поста про станок плазменной резки. Фотографии "до" публиковать не вижу смысла, ибо - жалкое зрелище.
Рабочая поверхность станка - 9000*3000мм. Плазма "на воде". Источник тока - от 100 до 500 ампер. Плазмотрон - ВПР-410:

Что-то изначально резал, потом ушла в мир иной система контроля высоты дуги (пневматика, датчик контактный... ужас.), начал как не в себя жрать расходники (ожидаемо), потом и вся система прилегла. От производителя управление было собрано на древнем Пень-4 с 512Мб ОЗУ. Вин ХР, софт написан кустарно в каком-то НИИ, при обращении за поддержкой было озвучено, что "простите, товарищи, все кто проектировал и программировал данную систему УЖЕ ВЫМЕРЛИ (дословно)".

В Севастополе нашли производителя - https://wldev.ru/ - (КРЕПКО жму руку, за своевременную поставку оборудования и отличную тех. поддержку в процессе монтажа и настройки).

Система работает по локальной сети, отличное ПО, поддержка легко читаемого, стандартного G-code.

В качестве сенсорного экрана использовал ативандалку от "Самоплата QIWI" (может кто помнит такие)"

Электроника с блоками питания и дополнительным обвесом установлена в родной шкаф.

На "сопли" не смотрим - сейчас всё связано и уложено.

На "сопли" не смотрим - сейчас всё связано и уложено.

На компрессор установил дополнительную систему подготовки воздуха, на каретку - регулятор потока.

Пневматика и асинхронный двигатель на оси Z заменена на шаговый NEMA32.
Поиск заготовки реализован омическим датчиком, управление с платы через реле и мощный контактор (подключен "змейкой", т.к. в момент поджига дуги на голове 30 киловольт, для делителя и электроники - не очень комфортно)

В процессе отладки плата омического датчика была перенесена в шкаф, её место занял блок питания для "лазерного прицела".

Точность позиционирования головы - +/- 0.5мм. С шириной реза 4мм - вполне приемлемо.
Немного результатов:

Ухо для котла - 20мм.

Ухо для котла - 20мм.

Эмблема любимой игры ;). 3мм.

Эмблема любимой игры ;). 3мм.

Ну и на последок - видосик. Прямой рез листа, толщина 5мм., длина 6м., скорость 1700мм/мин.

В данный момент в процессе сборка 3д-принтера размером 1200*1200*1000мм. По готовности - запилю пост.

(сбор - на домашний аппарат)

Показать полностью 8 1
143

Сделал ЧПУ⁠⁠1

Предыстория такова - понадобилось для производства изготовить несколько печатных плат. Заказывать изготовление за бугром, и вообще на стороне - нецелесообразно, исходя из того, что устройства разрабатывались мной, и, в процессе реализации, в схемы (и, соответственно, в платы) вносятся изменения и доработки. Дома был когда-то "на коленке" собран лазерный гравер, на деревянной раме, вкривь и вкось, но работал.

После подбора комплектующих для фрезерной головы решил всю механику переделать на металл, т.к. деревянное моё "изделие" под шпинделем на 800 ватт и 24000 об/мин, просто бы развалилось.

Из материалов использовал то, что нашлось на предприятии, по сути - в металлоломе. Обрезки профильных труб, листовой металл 2.5 - 3 - 4мм.

В первый раз в жизни взял в руки сварочный полуавтомат (в плане именно - сварки, ремонтирую я их на постоянной основе).

Заготовки для рамы резал практически "на глаз" болгаркой, боковины каретки вырезал на станке плазменной резки (это ВООБЩЕ отдельная история, его тоже из мёртвых воскресил после многолетнего простоя и бесчисленных "ремонтников", если заинтересует кого-то - сделаю пост на тему).

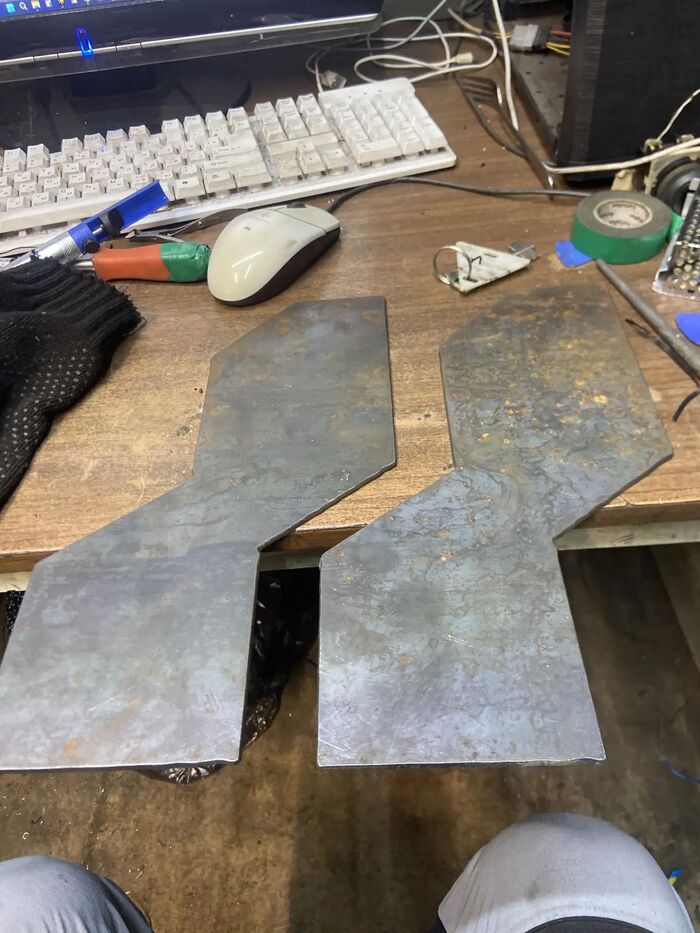

Боковины каретки ЧПУ

Боковины каретки ЧПУ

Куски рамы

Куски рамы

Механику использовал от своего старого станка.

Направляющие от старого станка.

Направляющие от старого станка.

Сварил раму и каретку:

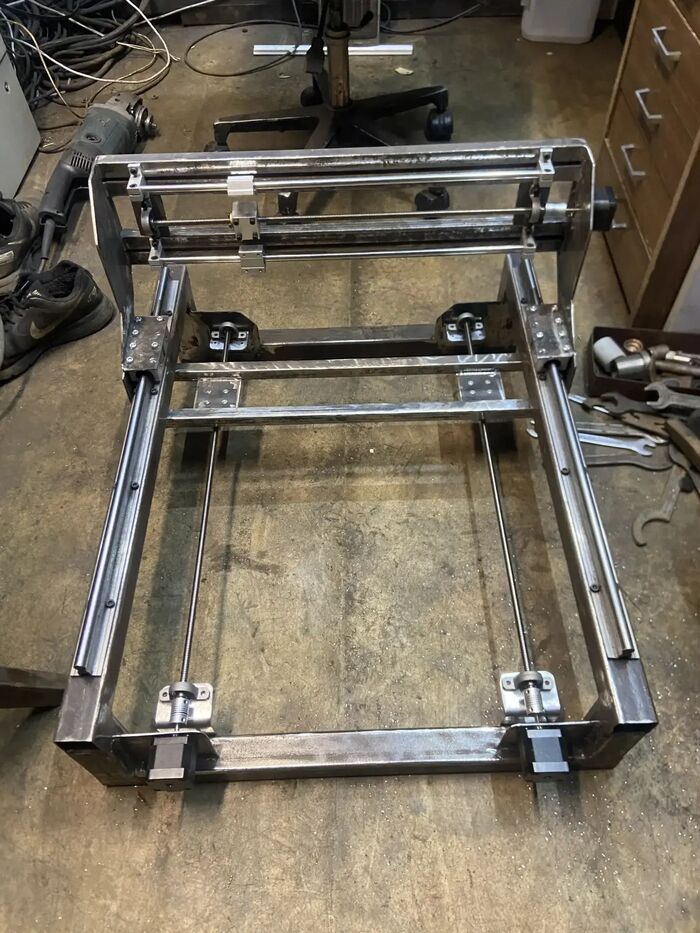

Прикрутил рельсы и шаговые двигатели:

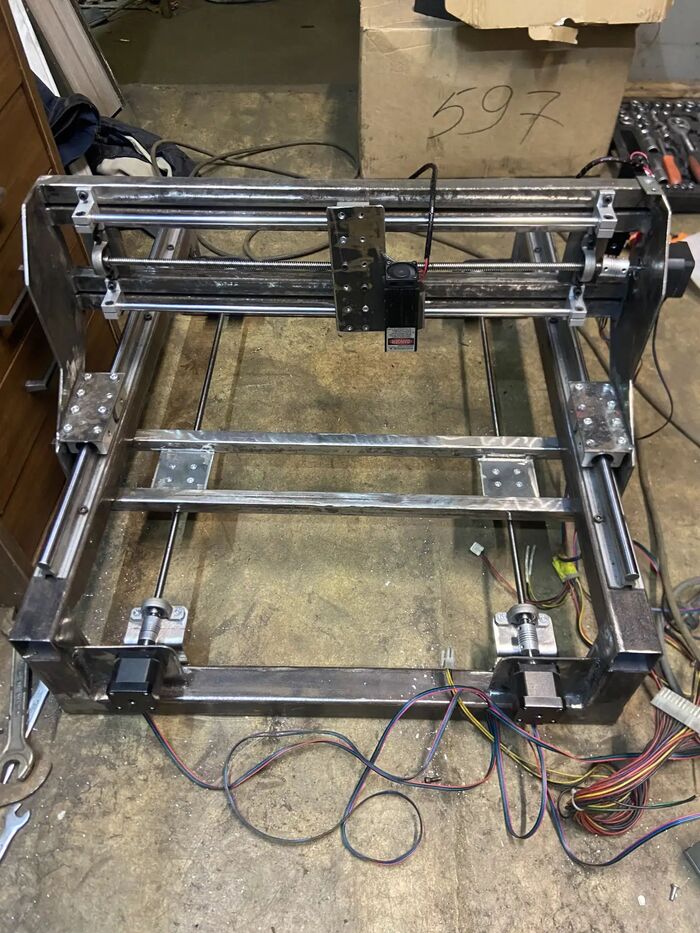

Подключил электронику, для теста прикрутил лазерную голову на 5Вт, проверить геометрию:

После небольшой настройки и подгонки аппарат заработал.

Тестирование проводилось - по традиции - на грязном, нешлифованном, неровном обрезке какой-то фанерки.

Тестирование проводилось - по традиции - на грязном, нешлифованном, неровном обрезке какой-то фанерки.

Плата управления - Makerbase MKS DLC32 v.2.1, прошивка - FluidNC 4.1.1, софт - LaserGRBL, OpenBuildsCONTROL, FlatCAM Plus, Universal G-Code Sender.

Приедет шпиндель, прикручу, настрою - напишу о результатах.

Панамка готова - швыряйте. 🤝

Показать полностью 7 1
3

Ремонт косметологической шайтан-машины⁠⁠

Поступила заявка - отремонтировать "Крио-ваккуумно-лазерный волшебный косметологический прибор".

Выглядит монструозно, куча шлангов-проводов-присосок-хз-чего. Присоски прикольно светятся синим светодиодным светом, на каждой - сенсорный экран примерно 7".

В первый раз вскрыв прибор - увидел кучу плат, силиконовых шлангов, насосов, клапанов, проводов, в нижней части - два криогенератора.... Поломка описывалась как "половина присосок не сосёт, гудит не так как всегда". Осмотр выявил несколько болтающихся, никуда не воткнутых трубок, в концах которых виднелись обломанные части ЛАТУННЫХ тройников. В остальных трубках тройники и соединители пластиковые (в дальнейшем и их несколько поменялись, но там чисто механические повреждения) - как ни странно целые. Предыдущий ремонтник, видимо, посчитав что металлические тройники будут надежнее (а может, пластиковых не нашлось), заменил повреждённые пластиковые соединители на латунь. И что-то в составе препаратов, используемых в этих косметических "обрядах" тупо сожрало эти латунные детали. Они просто развалились на несколько частей, трубки поотлетали, жидкости попали внутрь прибора. Благо вся электронная начинка находится выше всей "кровеносной" системы, и залитию не подверглась.

На известных маркетплейсах заказал пластиковые тройники-соединители, повыковыривал обломки латуни, установил все по местам, прибор заработал в штатном режиме, но ... Через некоторое время одна из присосок, видимо от скуки, решила тупо наставить замороженных засосов клиентке (фоток нет :-p ). Подозрение сразу же упало на электроклапана, коих там как раз по числу присосок. Работают они в режиме тык-тык через настраиваемый интервал. Попытки найти даже что-либо подобное под заказ успехов не принесли, было принято решение вскрывать орган, тестировать на целостность обмотки и механики. Катушка оказалась целой, а вот в механическом плане - сердечник соленоида клапана тупо ОЧЕНЬ ЗАРЖАВЕЛ, видимо от тех же ингредиентов, которые сожрали латунь. Механическая чистка, протирка, смазка оживила орган, который был успешно возвернут на место, и благополучно заработал.

Разборка и сборка этого аппарата - ужасное действо, вызывающее страх и трепет. Проектировщикам из поднебесной - лучей поноса добра и радости. Добраться до какого-либо узла аппарата, не скочевряжившись как эквилибрист в припадке - решительно невозможно.

Собственно, к чему я это всё. Вдруг где-то кому-то придётся чинить нечто подобное - никогда не ставьте металлические переходники-соединители в систему с агрессивной химической средой).

Показать полностью 4
