Сделал ЧПУ⁠⁠

Предыстория такова - понадобилось для производства изготовить несколько печатных плат. Заказывать изготовление за бугром, и вообще на стороне - нецелесообразно, исходя из того, что устройства разрабатывались мной, и, в процессе реализации, в схемы (и, соответственно, в платы) вносятся изменения и доработки. Дома был когда-то "на коленке" собран лазерный гравер, на деревянной раме, вкривь и вкось, но работал.

После подбора комплектующих для фрезерной головы решил всю механику переделать на металл, т.к. деревянное моё "изделие" под шпинделем на 800 ватт и 24000 об/мин, просто бы развалилось.

Из материалов использовал то, что нашлось на предприятии, по сути - в металлоломе. Обрезки профильных труб, листовой металл 2.5 - 3 - 4мм.

В первый раз в жизни взял в руки сварочный полуавтомат (в плане именно - сварки, ремонтирую я их на постоянной основе).

Заготовки для рамы резал практически "на глаз" болгаркой, боковины каретки вырезал на станке плазменной резки (это ВООБЩЕ отдельная история, его тоже из мёртвых воскресил после многолетнего простоя и бесчисленных "ремонтников", если заинтересует кого-то - сделаю пост на тему).

Механику использовал от своего старого станка.

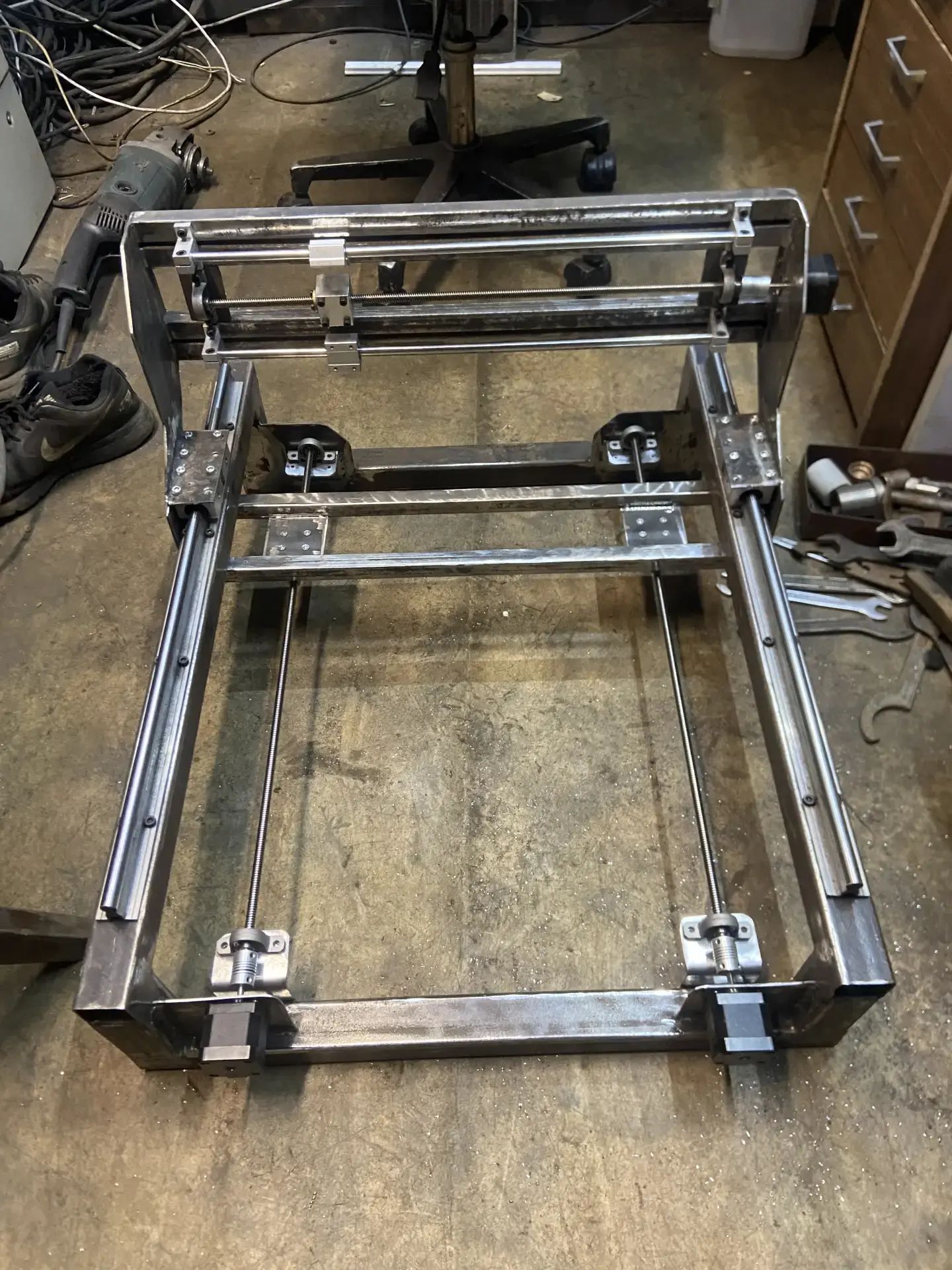

Сварил раму и каретку:

Прикрутил рельсы и шаговые двигатели:

Подключил электронику, для теста прикрутил лазерную голову на 5Вт, проверить геометрию:

После небольшой настройки и подгонки аппарат заработал.

Плата управления - Makerbase MKS DLC32 v.2.1, прошивка - FluidNC 4.1.1, софт - LaserGRBL, OpenBuildsCONTROL, FlatCAM Plus, Universal G-Code Sender.

Приедет шпиндель, прикручу, настрою - напишу о результатах.

Панамка готова - швыряйте. 🤝
