Всем привет! Я уже как-то писал на пикабу о своем странном хобби - реставрации пинбол машин и старых аркадных автоматов. Буквально пару дней назад я полностью отреставрировал пинбол автомат Diner, выпущенной компанией Williams в 1990 году. Вообще этот пинбол попал ко мне абсолютно случайно, до меня его выкупили в каком то ломбарде антиквариата, а туда он попал прямиком со свалки, так что этому пинболу определенно повезло, что по нему не проехался бульдозер, а мне повезло заиметь такой раритет себе в коллекцию. Итак история о том каким он был и каким он стал вы можете почитать ниже.

Этот автомат очень долго стоял у меня в мастерской и ждал свой час, в конце концов этот час наступил, а я решился взяться за его реставрацию. Пинбол Diner был выпущен компанией Williams в 1990 году в количестве 3552 экземпляра. Вообще эта версия была выпущена для рынка Европы, а конкретно Германии, так как внутри стояли механизмы для приема немецких марок.

По корпусу этот автомат был достаточно сильно ушатан. В нем были насверлены лишние отверстия в корпусе, и в целом очень много повреждений на рисунке, а задняя крышка на ящике с платами вообще вздулась

Это "подарки" внутри корпуса автомата, как вы видите тут все валяется, все грязное и ржавое. Его пришлось разбирать абсолютно полностью чтобы вычистить всю эту грязищу.

Дальше давайте посмотрим что же под стеклом...

В целом ничего хорошего, все опять же пыльное, ржавое, из за того что ржавый шарик гоняли по полю - протерли рисунок до дерева и восстанавливать это достаточно проблематично. Весь пластик желтый, сильно зацарапанный, где-то вообще разбитый напрочь.

Короче меньше лирики, берем инструменты и разбираем полностью поле до доски, снимаем абсолютно все, но при этом лучше все фоткать и группировать, а то нам как бы это все потом надо обратно собрать :)

После того как сверху все сняли, переходим под поле, там нужно отпаять общий хомут проводов от каждого элемента расположенного на нем.

Дальше вытаскиваем поле и отсоединяем все провода от плат внутри головы автомата и приступаем к уборке в корпусе автомата. снимаем динамик, трансформатор, отковыриваем заземление которое пристегнуто скобками по корпусу автомата и все вычищаем.

Получается что-то типа такого...

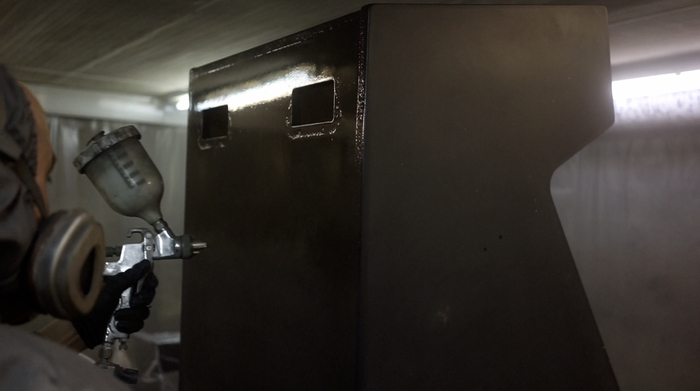

Поскольку корпус мы будем весь реставрировать, а именно перекрашивать обклеивать наклейками, то нужно разобрать все до дерева, внутри корпуса мы справились с этой задачей, осталось снять все платы в "голове" автомата.

Я не буду подробно расписывать на том как красятся корпуса. Если в кратце, шлифуем, шпатлюем, шлифуем, грунтуем, шлифуем, красим. Получается вот такой результат

Дальше клеим наклейки, их я сделал сам, предварительно отсканировав рисунок на корпусе автомата и перегнал его в вектр, а потом распечатал на виниле. Я использовал влажный метод нанесения винила, суть в том что вы сначала брызгаете либо мыльной водой либо средством для чистки стекол на открашенную поверхность и потом позиционируете наклейку, выгоняете из под нее всю воду а потом подрезаете по периметру и получаете вот такой результат.

После того как с наклейками закончили - собираем платы внутри автомата и соединяем провода которые у нас идут внутри автомата.

После этого переходим к полю от автомата. В первую очередь нам нужно снять все элементы с задней стороны, так как все металлические элементы нужно разобрать - поскольку все будем цинковать и пересобирать по новой.

Теперь посмотрев внимательнее на поле с верхней части - стало понятно что оно просто за 33 года пришло в негодность. То есть конечно нет ничего невозможного, его можно восстановить, но вопрос цены и затрат по времени. К тому же на поле наклеена защитная наклейка, а из за этого рисунок под ней не выцвел, а там где ее не было все изменило свои оттенки. Вообщем я решил найти новое поле, и в данный момент существуют компании которые по лицензии до сих пор производят поля, либо методом шелкографии, либо же цифровой печати, вообщем новое поле приехало и на его базе я уже буду все собирать.

Начинаю я как правило собирать все сверху поля, поскольку с металлом оно гораздо тяжелее и его не удобно вращать туда сюда. Когда нибудь надеюсь сделать себе раму на подшипниках. В плане запчастей проблем нет, единственный минус, все резьбы - дюймовые, то есть все заказывается в США. Но в Америке эта индустрия очень развита и до сих пор найти все необходимые запчасти даже на автомат 33 летней давности не составляет проблем. По запчастям я заменяю практически все что нельзя использовать, а в этом пинболе таких деталей 90-95%

Весь пластик я тоже заказывал новый так как там достаточно сложные формы, их конечно можно было бы пресануть из на вакуумном столе. Но для одной детали опять же не слишком выгодно в плане затрат времени и профита. А еще на поле была вот такая большая белая деталь на которой шелкографией был нанесен рисунок, но железяка была уже прилично затерта, плюс рисунок начал стираться.

Вообщем был вариант отпескоструить ее, покрасить в новый глянцевый порошок, а после прямой УФ печать восстановить рисунок. Но еще был резервный план, если прямая печать не сработает - делать все наклейкой. Но у нас получилось.

Вообщем фоток у меня осталось всего пять штук в этом посте, и я не смогу в подробностях Вам рассказать обо всех нюансах реставрации. Поэтому эти пять фоток я использую для демонстрации того что у нас получилось в итоге. Я сразу прошу прощения за не совсем качественные фото в этом посте, так как я скринил их из видео. Кого заинтересовал весь этот процесс, в подробностях - могут глянуть наш видос на ютуб канале - там вы сможете более подробно посмотреть как это все происходило с пояснениями и комментариями. Да и вообще для кого интересна тема пинболов и оригинальных аркадных автоматов - можете посмотреть, мы там много всего интересного наснимали. Вообщем всем. спасибо за вниманием, у кого есть что сказать или есть вопросы, пишите их ниже, всем отвечу. Ну и результат того что получилось

Всем привет! Совсем недавно я писал пост на пикабушке о том как я полностью отреставрировало оригинальный аркадны автомат Ultimate Mortal Kombat 3, кому интересно - почитайте, как мне кажется, получилось достаточно круто и интересно. Сегодня я начинаю серию постов (всего их будет 4) как полностью отреставрировать настоящий пинбол автомат и сделать из пыльного куска говна - конфетку. Процесс буду показывать на пинболе "Пираты Карибского моря" так что кому интересно, ныряйте в длиннопост.

В первую очередь сразу прошу прощения если будет достаточно сжато, так как я не могу делать пост более чем с 20ю картинками, а их тут чтобы описать весь процесс нужно гораздо больше. Поэтому кому нравится читать, продолжаем скролить этот пост, кто хочет узнать все в деталях, добро пожаловать к нам на ютубчик где есть подробное видео https://www.youtube.com/watch?v=IOOHtd1RaQQ и там же будут выходить новые видосы на эту тему.

Итак в целом процесс разбора автомата начинается с того что нам нужно снять стекло с названием игры и за ней буду находится "мозги" автомата. В конкретном примере это две платы, справа плата CPU ( процессора ) она обрабатывает все датчики, считает очки, выводит изображение на экран и через шлейф общается с соседней платой - платой питания. На нее заходит напряжение с трансформатора, там оно преобразуется и по командам CPU срабатывает нужная катушка индуктивности или загорается конкретная лампочка на поле.

Все делается естественно на выключенном пинболе. Отключаем все разъемы от этих двух плат.

Далее снимаем платы а провода которые мы отключили нужно засунуть в основной корпус. Основная часть этих проводов идет на поле, к ним подключены катушки, лампочки и датчики. Аккуратно берем всю эту груду проводов и просовываем в большой корпус с полем.

Внутри корпуса нам нужно поднять поле и поставить его вертикально оперев на голову автомата (прям как на картинке в начале поста), чтобы получить доступ к тому что находится под полем. там будет огромная куча проводов и тут нам нужно отцепить все провода от поля которые могут быть соединены с полем, чтобы мы могли достать его со всей этой кишкой из проводов.

Внимательно все осматриваем и отключаем разъемы которые подключены внутри корпуса с полем.

После того как все отключили - ставим поле обратно в горизонтальное положение, при этом опираем при помощи двух подставок на переднюю стенку автомата. Берем поле с передней и задней части, оно достаточно тяжелое, может весить от 60 до 90кг, в зависимости от игры. Вообще это лучше делать вдвоем. Но можно и одному справиться при наличии опыта. Короче в итоге мы его вытаскиваем из автомата. При этом очень важно не повредить общий шматок проводов, поэтому все нужно делать крайне аккуратно. Ну и естественно ни в коем случае поле нельзя уронить иначе можно влететь на очень очень приличные деньги.

Убираем поле в сторонку до лучших времен и продолжаем разбираться с корпусом. Сначала снимаем голову автомата где находились платы, они прикручены при помощи 4ех болтов, два с левой стороны два с правой.

Берем ключи и откручиваем их.

После этого верхний корпус можно снять.

Осталось разобраться с основным корпусом, там по своему опыту творится мрачнейший мздец, так как эти автоматы обычно стояли в развлекательных центрах и работали кое как они без должного обслуживания 10-20 лет легко. Поэтому там будет огромный слой пыли, и грязи. Самое интересное что я находил внутри этих автоматов - это засохший осиный улей.

На всю эту грязь при разборе я уже просто не обращаю внимания так как в процессе пересборки я просто потом тупо все вымываю и вычищаю и тут задача извлечь все детали внутри корпуса. Первым делом снимаю трансформатор. Он достаточно тяжелый, самое прикольное что старые автоматы до 2014 года примерно, никак не отслеживали вольтаж на котором они работают. То есть трансформаторы были универсальные и могли работать от 110 и 240 вольт при помощи изменения одной только перемычки на нем. Но после того как автоматы стали таскать из америки в европу в обход официальных каналов поставки, а местные дилеры оказались неконкурентны "параллельным импортерам", компания производитель - Stern Pinball стала зашивать в платы питания код - которые проверял частоту электросети и если она отличалась от америки - то в европе автомат не работал. Но потом это научились хакать на машинах которые были построены на S.A.M. архитектуре (это конкретно наш вариант - но в пиратах этот код еще не использовался). А вот современные пинболы на архитектуре Stern Spike и Spike2 так еще и не хакнули. Так что если вы вдруг притащите пинбол из америки на этом железе - в России он без специального трансформатора который умеет менять "герцы" - работать он не будет. Ладно я отошел от процесса - выкручиваем винты и снимаем трансформатор.

Дальше снимаем динамик - в корпусе находится низкочастотный динамик, а в голове на панели с дисплеем установлено два динамика средней частоты ( а может и высокой ), этим вопросом я как-то никогда не задавался...

Следующий шаг - снимаем остатки проводов - как правило это те провода которые идут на розетку и трансформатор.

Откручиваем планжер - это устройство запуска шарика в игру. В нашем случае он механический - то есть нужно тянуть ручку чтобы запустить шар. Бывают так же кнопочные планжеры - жмете кнопку и шарик запускается катушкой на поле. Бывают еще всякие пистолеты торчащие из корпуса - но по факту это все те же кнопочные планжеры.

После планжера я снимаю дверь - она держится на 4х болтах. С внутренней стороны откручиваем четыре гайки и снимаем дверь. Она у нас достаточно убитая - так как в нее насверлили отверстий - там где их быть не должно - мы ее будем разбирать, пескоструить - заваривать отверстия и после красить новым порошковым окрасом и конечно же полностью пересобирать.

Осталось снять совсем немного - я в посте не показываю всякую мелочевку, которую мы снимали в видосе. Дальше нам нужно снять две рельсы по бокам - они защищают корпус от стирания в районе кнопок и закрывают пластиковый канал где держится стекло, которое закрывает поле. Они прикручены на шурупы и болты.

Снимаем и убираем в сторонку. Мы их будем так же пескоструить и красить в очень красивый цвет, который мы специально подбирали под общий дизайн корпуса. Поскольку мы делаем кастомный дизайн - автомат будет по итогу выглядеть не так как он был в оригинале - это будет единичный экземпляр в таком дизайне.

Последний шар - это снять ноги. Сначала снимаются задние две ноги - чтобы после того как вы их снимите автомат можно было поставить на заднюю стенку и спокойно открутить две передние ноги. Все резьбы в этих автоматах дюймовые - поэтому все болты, винты и гайки приходится тащить из за бугра.

Если совсем коротко, то вот так вот выглядит 1ый этап реставрации пинбола - разбор пинбола.

Дальше я буду рассказывать как разбирается поле, потом мы будем реставрировать рисунок на поле, обновлять лаковое покрытие, все пересобирать и реставрировать корпус с перекраской, переклейкой и всеми прочими делами, так что кому зашло - не теряйтесь, подписывайтесь! Надеюсь было более менее понятно. Кому не понятно - смотрите наш видос по ссылке в самом начале. У кого есть вопросы - задавайте их в комментариях, а кто хочет посмотреть как это все играется в живую - залетайте сегодня к нам на канал на трансляцию в 19:30 по москве - я буду играть вживую на пинбол автомате, буду рассказывать правила и пояснять все нюансы - ну а вы сможете в режиме реального времени задавать вопросы. Ссылка на трансляцию https://youtu.be/mAzuZdiqoDA

Всем спасибо за внимание!

Привет! Возможно кто-то меня вспомнит по посту в котором я рассказывал Вам про Пинболы и про то как я их реставрирую. Но сегодня я хочу вам рассказать другую крутую историю которая коснулась скорее всего каждого, кто экономил бабки на обедах и тратил их в аркадные игровые автоматы. Буквально неделю назад я полностью отреставрировал оригинальный аркадный автомат Ultimate Mortal Kombat 3. Кому интересно, продолжение и история этого автомата внутри.

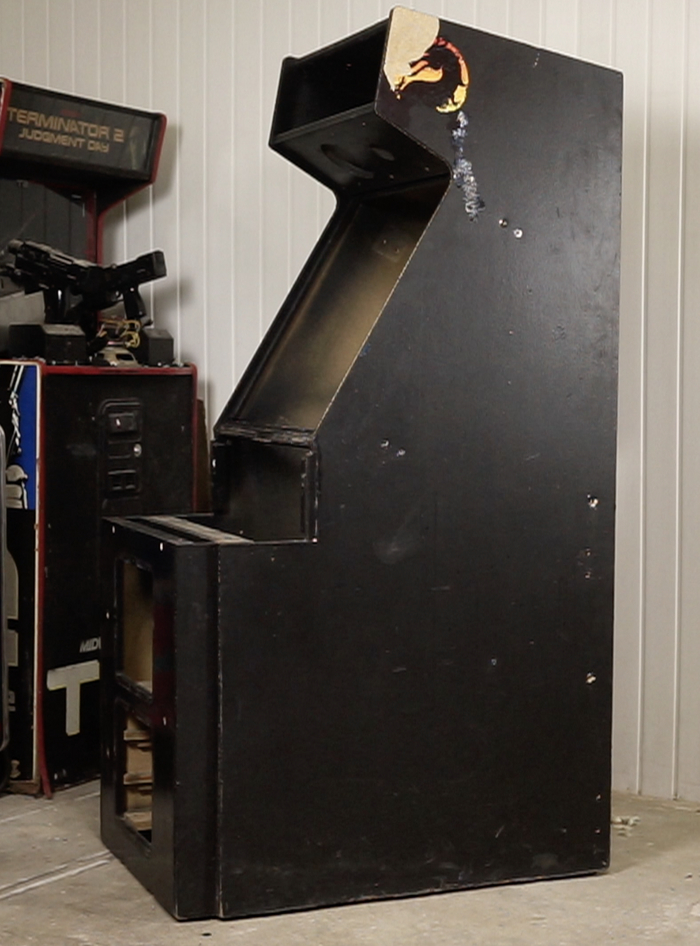

История у этого автомата достаточно долгая и интересная. Я примерно год назад писал пост на пикабе про то как я накупил кучу всякого барахла в виде аркадного автомата который был варварски покрашен черной краской, а потом как выяснилось это оказался оригинальный корпус от Mortal Kombat 2

А еще я купил огромное количество плат от аркадных автоматов и одна из этих плат оказалось оригинальной платой от Ultimate Mortal Kombat которую нужно было подманить и в целом она у нас запустилась.

В комментах к прошлому посту у меня спрашивали будет ли продолжение этой истории и когда я соберу это все воедино. Я много внимания уделил тому чтобы сделать этот автомат без всякого колхоза и новоселов, стараясь максимально сохранить все старые детали. Я постараюсь вкратце рассказать что мы поэтапно делали. В первую очередь нам пришлось все разобрать до винтика оставив только один корпус.

Далее строительным феном и шпателем снимаем весь винил с корпуса автомата, затем шпатлюем все неровности, лишние отверстия процесс не быстрый я потратил где-то часа 3-4 на все это дело. Получаем вот такой результат

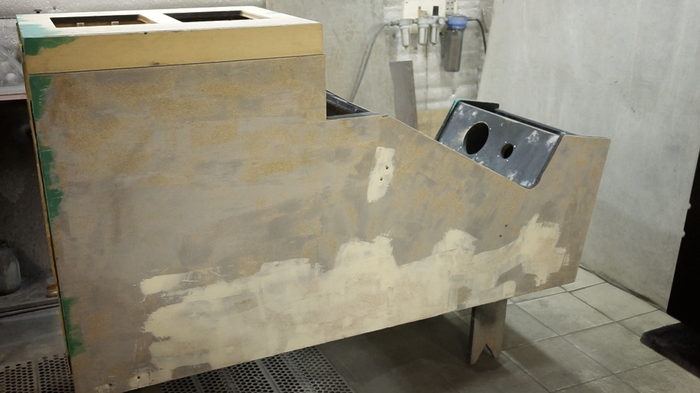

Поскольку стенки автомата сделаны из ДСП то винил снимался вместе со стружкой и в итоге у нас получилась пористая поверхность на которую наклейка попросту не приклеиться и наша задача вывести все стенки до гладкого состояния, отгрунтовать и покрасить.

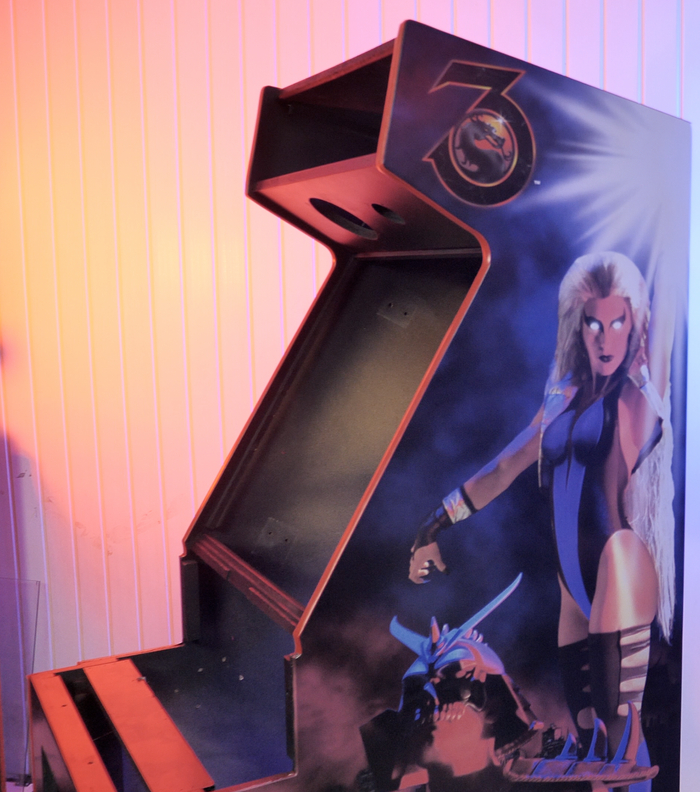

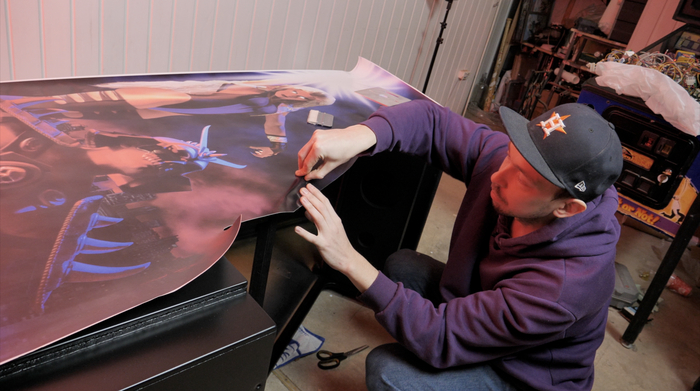

После того как все подсохнет, можно клеить наклейки на корпус. Я заказывал комплект наклеек на аркадный автомат на ебей. Помимо наклеек я заказал кучу всякой мелочевки, типа ручек, колесиков и тд. Кладем аркадник на боковую стенку, обязательно подкладываем что-то мягкое. Выставляем наклейки, и фиксируем при помощи струбцин и каких нибудь тяжелых предметов, лишние части наклеек срезаем, но с запасом, чтобы потом затянуть наклейку на торец и закрыть это все красным молдингом

Клеить наклейки можно как на сухую, предварительно хорошенько убрав пыль, либо на мокрую, это когда мыльной водой на корпус брызгаешь потом клеишь наклейку и лишнюю воду выгоняешь из под нее. Я клею на сухую. После того как приклеили, отрезаем лишнее что не надо и забиваем красный кант. Я брал оригинальный молдинг 3/4 дюйма в красном цвете, как было в оригинале у Ультимейт Мортал Комбат.

Дальше клеим наклейки с другой стороны и забиваем молдинг. Дальше можно собирать контрольную панель. Клеим наклейку на стальной лист с отверстиями ( делали его на заказ вместе с контрольной панелью которую мы хотели полностью перебрать. ) Вырезаем отверстия под кнопки

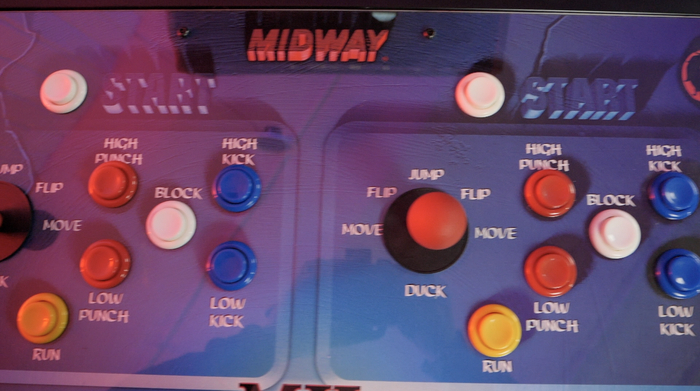

После закрываем листом акрила, так же с отверстиями, прикручиваем винтами, ставим кнопки и джойстики.

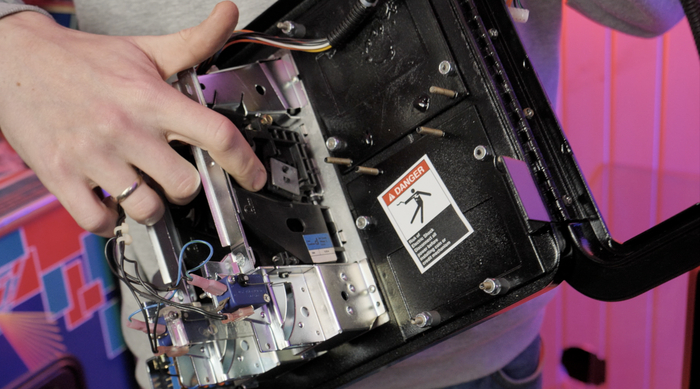

Дальше устанавливаем двери, мы их отпескоструили, заварили отверстия которых быть не должно, и покрасили новым порошковым окрасом. Все ржавые металические детали в механизмах монетоприемников - почистили и перецинковали. При этом мы оставили оригинальные механизмы для 25 центовых монет.

После этого я отмыл все провода которые располагаются внутри автомата, и прикрутил их на места где они распологались. Потом поставил динамик, лампу подсветки и установил трансформатор. Подключил все провода и заземление

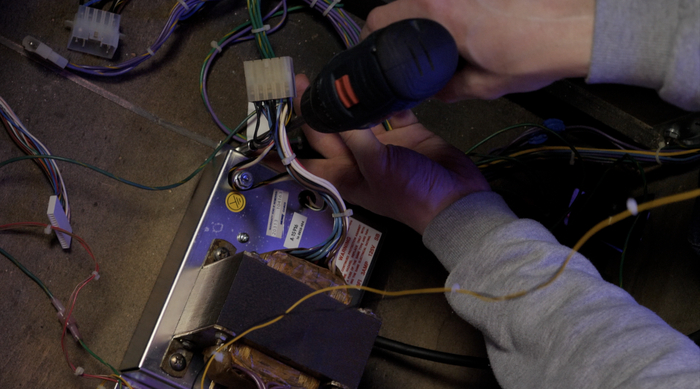

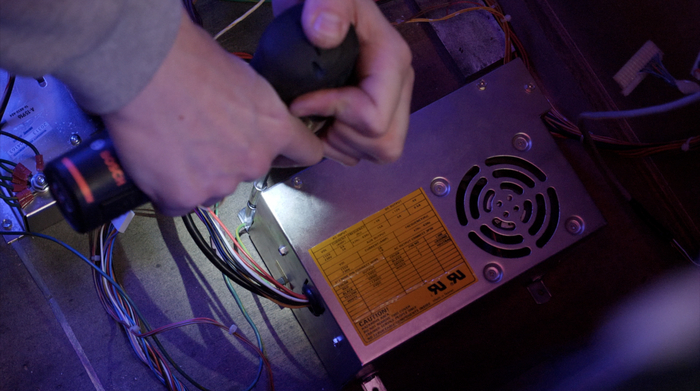

Следующий шаг - устанавливаем блок питания который у нас шел в комплекте, на него идет питание от трансформатора и он выдает 12 и 5 вольт для платы. Он у нас старенький с вентилятором, который очень сильно гудит, может когда нибудь заменю на блок питания без активного охлаждения.

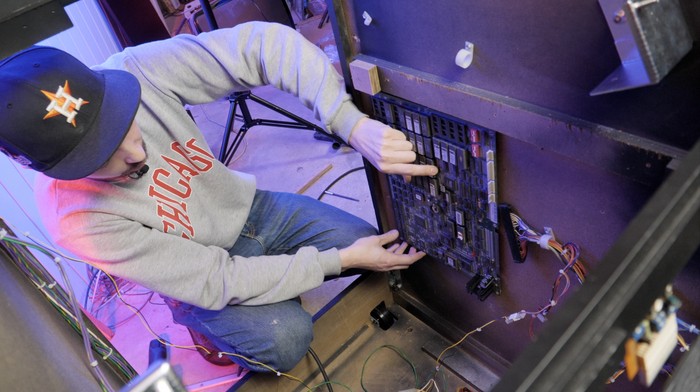

После этого устанавливаем оригинальную плату на стенку корпуса и подключаем к ней разъем Jamma и провод расширения для дополнительных кнопок на контрольной панели.

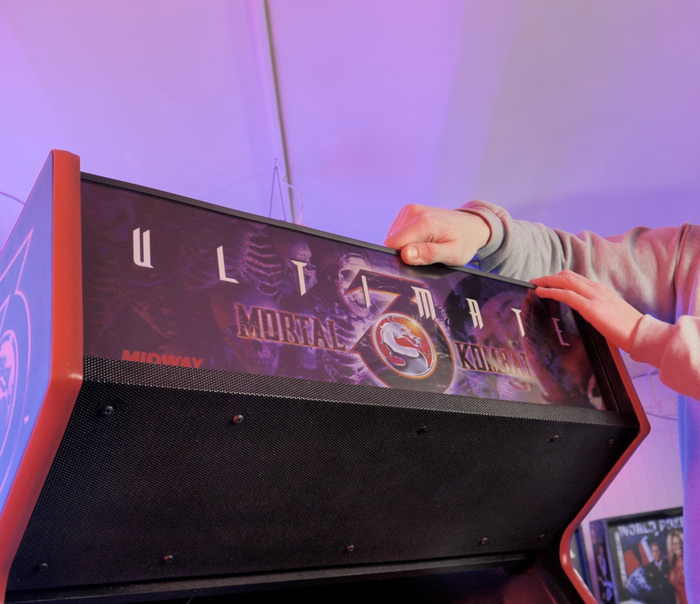

После этого собираю Marquee, это такая пленка на которой напечатано название игры. Она устанавливается под стекло и затягивается при помощи двух пластиковых зажимов. Я откопал пленку от оригинального аркадного автомата на ибей. Устанавливаем и закручиваем пластиковым ретейнером на винты

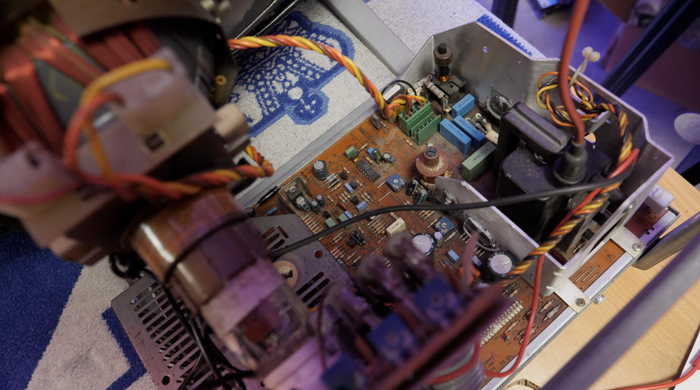

Переходим к установки ЭЛТ трубки. Я ее помыл, почистил. Плату управления кинескопом сильно не стал вымывать, так как она очень старая и я боюсь что потом она не заведется.

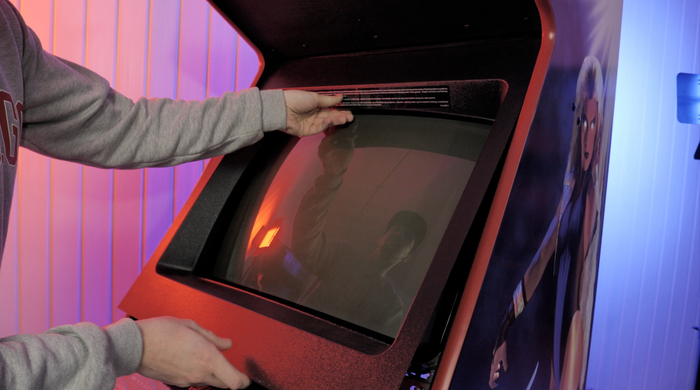

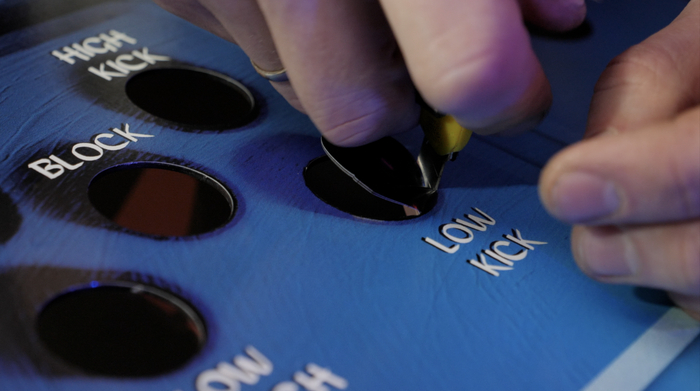

Устанавливаем монитор, протираем, и закрываем пластиковым обрамлением и закрываем стеклом.

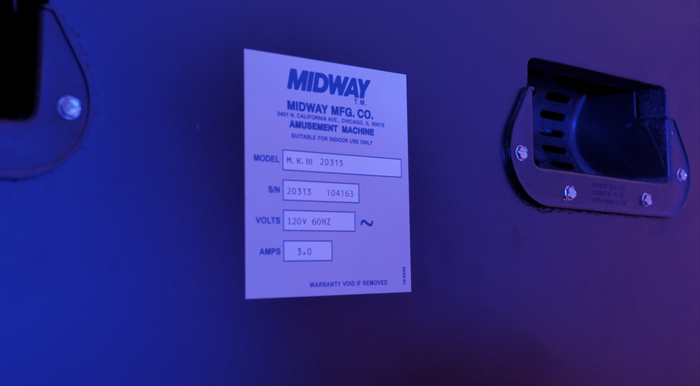

Я сделал репродукцию всех технических наклеек которые использовались в этом автомате, все их показывать не будут, покажу одну из них, это сервисная наклейка с серийным номером и названием игры. Клеиться на задней стенке автомата.

Дальше включаем автомат и проверяем все ли работает.

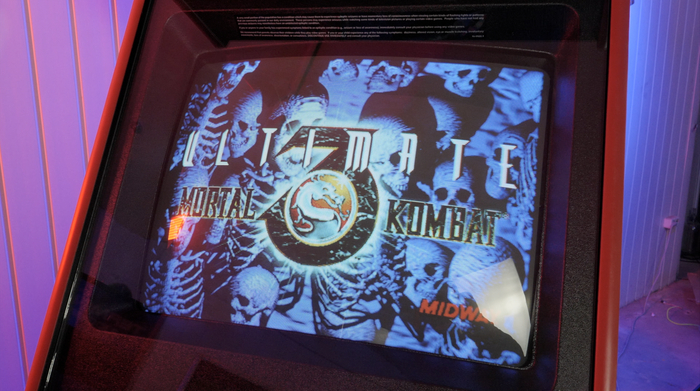

У нас все получилось и игра запустилась. Выглядит по итогу автомат очень круто, как новенький и особенно классно что тут максимально все оригинальное. Это прям совсем совсем краткий пересказ истории о том как я реставрировал Мортал Комбат. Надеюсь Вам была интересна моя писанина. Если у Вас есть какие то вопросы по тематике аркадных автоматов или пинбола (это наша основная тема) - задавайте, я с удовольствием на них отвечу. А для тех кого зацепила эта статья и хотите посмотреть во всех подробностях как мы это все делали, вот ссылка на видео с полным разбором, покраской, сборкой и всеми нюансами.

https://youtu.be/7UxnnmKeGBc

Благодарю за внимание

Всем привет! Возможно кто-то меня помнит по постам про аркадные автоматы и пинболы. Сегодня я подготовил для Вас текстовую версию нашего нового видео ролика о том как правильно распаковать новый пинбол из коробки. Поэтому кто не хочет читать тут всю мою писанину, может сразу посмотреть весь видос ( https://youtu.be/T95NxU3RqnE ), там наверное будет более понятно. Ну а всем остальным - велкам в продолжение!

В целом это достаточно уникальный материал для рунета, поскольку ничего подобного на русском языке с пояснениями и картинками я не встречал. Прежде чем начать я хотел бы попросить Вас без хейта в комментариях отнестись к человеку который этот пинбол купил и предоставил нам уникальную возможность его распаковать. Ибо вещь реально очень дорогая и да за нее можно купить отличную девятку, можно поджечь и прыгнуть на ней с обрыва и еще на сдачу неплохо погулять! Вообще можно еще придумать еще больше классных вариантов, но каждый в праве сам распоряжаться своими деньгами :) Итак давайте начнем!

В этой статье я хочу сделать акцент на то, как правильно распаковать и настроить абсолютно новый пинбол, чтобы у обладателей новых пинболов в России просто не осталось вопросов.

В целом, все пинболы распаковываются плюс - минус одинаково, поэтому не важно от какого производителя конкретно Ваш пинбол. Для распаковки нам понадобится: острый нож, ключ на 16мм, бумажное полотенце и высокий стул.

Все новые пинболы поставляются в фабричных коробках поэтому, если кто-то пытается Вам продать новый пинбол без коробки, скорее всего он уже был в использовании. Давайте посмотрим как выглядит коробка. Казалось бы ничего необычного. Но, как узнать с какой стороны находится низ автомата, не открывая коробку? Все очень просто. На всех сторонах коробки будет написано “Do not truck from this side” и только на одной стороне будет написано “Truck this side only”. Эта надпись означает, что перевозить пинбол в горизонтальном положении можно только на этой стороне, поскольку эта сторона и есть нижняя сторона автомата.

Нижнюю часть мы определяли для того, чтобы вырезать ее с помощью ножа. Поворачиваем коробку таким образом, чтобы перед ней у Вас было достаточно места. Перед тем, как начать резать коробку нужно открыть ее сверху. Будьте осторожны, поскольку коробка закрыта сверху на скобки, их лучше всего сразу достать, чтобы не порезаться и не повредить корпус автомата.

Открыв коробку сверху Вы увидите переднюю часть пинбола. Нужно достать все упаковочные материалы, две боковые коробки в которых находятся ноги от пинбола, нужно опрокинуть немного назад, чтобы когда вы будете разрезать коробку - они не вывалились на вас.

Один очень важный момент касаемо планжера. На пранжере висит вот такая вот бирка, которая говорит о том что ни при каких обстоятельствах не используйте планжер для переноски или вытаскивания пинбола из коробки. Все дело в том что над планжером находится очень тонкий кусок корпуса автомата, который очень элементарно можно выломать, если использовать планжер не по назначению.

Берем нож и разрезаем коробку в двух местах. Перед нами нижняя часть пинбола и две коробки с ногами, которые мы запрокидывали заранее.

Достаем ноги от пинбола. Все 4 ноги абсолютно одинаковые. Единственная разница в том, что передние и задние ноги выкручиваются на разную высоту. Сейчас поясню что это значит. Берем две ноги, которые мы будем прикручивать к передней части пинбола. Регулируем их высоту практически на минимум, контргайку пока не затягиваем.

Теперь откручиваем 4 болта на передней части пинбола, устанавливаем ножки и прикручиваем их обратно. Хочу обратить ваше внимание, что вот эти шайбы нужны для того, чтобы при закручивании краска на ножках не повреждалась. Затягивать слишком сильно не нужно, но и слишком слабо тоже не стоит. Имейте в виду, что корпус деревянный и если вы перетянете ножки вы можете повредить угол куда фиксируются ноги от пинбола.

После того как две передние ножки установлены, переходим к следующему этапу. Берем автомат и немного вытаскиваем его из коробки. Хочу обратить Ваше внимание на то, что внизу у автомата так же установлено 4 болта для крепления ног, имейте это в виду, когда будете двигать автомат, не повредите пол.

Следующий шаг. Берем две оставшиеся ножки и выкручиваем их примерно на 5см. Это должно быть достаточно чтобы при установке всех ног поле находилось под углом примерно в 6.5 градусов. В любом случае не переживайте, сразу точно ни у кого не получится все настроить, поэтому потом будем ножки нужно подстраивать, чтобы добиться идеального наклона.

Идем дальше! Берем автомат и ставим его на передние две ножки. Дальше заходим с обратной стороны, ставим перед собой стул, поднимаем автомат, и пододвигаем стул под автомат. Выкручиваем 4 болта с обратной стороны и устанавливаем две задние ножки. После того как ноги прикручены, поднимаем автомат и вытаскиваем из под него стул.

После того как автомат стоит на своих ногах, берем ножик и срезаем эту ленту. Она фиксирует голову автомата в неподвижном положении на протяжении всей перевозки. Обратите внимание, что лента находится в сильном натяжении, поэтому в момент когда вы ее будете резать важно, чтобы перед и за автоматом никто не находился.

Как только мы срежем ленту мы можем получить доступ к лотку для жетонов, в котором находятся шарики, болты для крепления головы автомата, титл поплавок и провод питания. Этот лоток находится прямо за этой дверцей, но чтобы открыть ее, нужны ключи. Во всех пинбола ключи находятся на планжере. Если вдруг в игре нету физического планжера, посмотрите инструкцию к пинболу, там будет написано где искать ключи.

Срезаем ключи при помощи кусачек. В комплекте к каждому пинболу идет 4 ключа. Два ключа от основной двери и два ключа, чтобы открыть замок в голове автомата. Открываем дверь и сразу, чтобы не потерять второй комплект ключей от головы автомата, вешаем их на специально отведенное для них место.

Чтобы извлечь лоток для жетонов, вынимаем шпильку и вытаскиваем лоток из автомата. Внутри лотка находится кабель питания, тилт поплавок, шарики и два болта с шайбами, чтобы зафиксировать голову автомата, чем мы именно сейчас и займемся!

Для того чтобы зафиксировать голову ее нужно поднять в вертикальное положение. Как вы видите голова не закреплена, нужно это исправить. С обратной стороны автомата вкручиваем два болта и слегка их затягиваем. Не нужно затягивать болты очень сильно, поскольку даже слегка натравив их, голова уже никуда не денется.

Теперь давайте снимем стекло автомата, поскольку нам нужно загрузить в него шарики и установить тилт поплавок, ну и ко всему прочему проведем визуальный осмотр всех элементов на поле и под полем. Открываем дверь, слева и справа на внутренней стенке автомата находятся две защелки, которые фиксируют верхнюю металическую накладку. Открываем эти защелки и снимаем накладку.

Очень важный момент! Никогда не снимайте стекло с открытой передней дверью. При установке и снятии стекла всегда закрывайте дверь, поскольку при открытой двери, они могут соприкоснутся и поцарапать Вам стекло, а эту царапину вы потом ничем не уберете. Второй важный момент, всегда ставьте стекло на мягкую поверхность. Несмотря на то, что стекло очень прочное и каленое, при сильному ударе по торцевой части, стекло может рассыпаться.

Давайте теперь посмотрим все ли в порядке на самом поле. Визуально все осматриваем, чтобы ничего не вызывало подозрений, хотя по факту, когда автомат приходит с завода все должно быть прикручено и я думаю, что Stern перед отправкой все тщательно проверяет.

Закончив с осмотром поля, давайте посмотрим, что находится под ним. Для этого нужно поставить его в вертикальное положение. Делается все очень просто. Берете рукой под арку, поднимаете немного поле, вытаскиваете его чуть на себя, ставите на специальный кронштейны. В новом пинболе шарики не загружены на поле, но если вы выполняете обслуживание автомата уже после распаковки, всегда обязательно извлекайте шарики из автомата, поскольку при установке поля в вертикальном положении они могут вылететь из коллектора и нанести повреждения на поле.

Берем поле, немного поднимаем и слегка вытаскиваем его до упора. Не нужно резко тянуть, нужно чтобы вы уперлись в стопор, после этого можно поднимать поле и установить его в вертикальном положении оперев его на голову автомата.

Эм.... К сожалению на пикабе нельзя выкладывать более 25 картинок в посте. Дочитать статью можно на нашем сайте: https://www.pinball-russia.ru/blog/pinball-unboxing/ Надеюсь было интересно, всегда рад Вашим комментариям и вопросам, не стесняйтесь их задавать! Ну а кому интересна тема пинбола и кто хочет понять всю суть этой кайфовой игры - велком на наш YouTube канал - http://youtube.com/c/pinballRussia/

Приветствую Вас господа. Возможно Вы помните меня с постом про пинболы, но сегодня я хочу рассказать Вам о своем очередном приобретении которое я с дуру купил и с дуру теперь сижу и ремонтирую. Многие из Вас в детстве ходили в залы с игровыми автоматами, там были как старые советские автоматы так и уже более интересные на тот момент забугорные аркадные игровые автоматы с джостиками. На аркадниках было очень много всяких прикольных игр: Черепашки ниндзя, Metal Slug, Mortal Kombat, Wrestlemania, Terminator 2 и куча других всяких прикольных штук. История про которую хочется рассказать началась в январе этого года.

Где-то в январе этого года, я нашел объявление что продают 70кг плат от старых аркадных автоматов. Вообщем продаваемые товары выглядели вот так:

Я попросил продавца сфоткать все платы у которых есть разъем Jamma. Поясню что такое Jamma - это стандарт подключения старых плат от аркадных автоматов. Продавец прислал мне много фоток всего чего он там нашел. И если честно я не сильно собирался покупать всю эту кучу барахла, если бы не одна плата которая меня действительно заинтересовала.

Это была плата компании Midway на архитектуре Wolf Unit. На этой архитектуре выходили такие игрушки как: WWF Wrestlemania, NBA Hangtime, NBA Maximum Hangtime, Rampage World Tour, Open Ice Challenge и две легендарные части игр Mortal Kombat 3 и Ultimate Mortal Kombat 3. Именно на последнюю игру я сделал ставку, в надежде что эта плата будет именно от нее. Расположение микросхем на фото продавца показывало что эта плата точно не от Mortal Kombat 3 и не от WWF Wrestlemania, поскольку у них микрухи с записанной игрой сидят в других гнездах. Итак я договорился с продавцом о цене в 7000р + 3000р за доставку, за все те платы что он откопал. Когда все это приехало ко мне у меня все как-то руки не доходили распаковать это все и посмотреть что я там накупил. Это были две огромные и тяжеленные коробки.

Так это все стояло в коробках наверное с пол года. Пока я не купил себе еще очередную забаву. Не помню уже где, но я нашел объявление что продают аркадный автомат от Tekken 5, в корпусе, который по фото был похож на оригинальный от WWF, MK2-3, ну и в целом в этом форм факторе выпускалось много чего, так что можно было на его основе собрать большое выбор аркадных игр.

Вообщем купил я его за 3000р плюс доставка. Когда я приехал его забирать - за доставку вышло помоему 10к рублей и в этот момент я немного расстроился… Думаю ну еб....й в рот опять накупил какой-то херни еще и за дорого. Но когда мы его стали распаковывать при получении и грузить. Во первых мы охренели от его веса. Почти 230кг. Во вторых, он был в очень хорошем состоянии, и ко всему прочему это был оригинальный корпус от Mortal Kombat 2.

Кому интересная полностью история как мы забирали этот аркадник - можете посмотреть это видео: https://youtu.be/9D98ap1OHAY

В целом аркадник был крутой, кинескоп и все железо внутри живое, мало того что он оригинальный, так его еще можно переделать во что угодно, поставить туда плату с игрой и будет все прекрасно работать. Внутри как я и говорил стоял блок Namco игрой Tekken 5. Коробка эта вроде как не рабочая была, но я если честно не сильно с ней разбирался.

Вернемся к коробкам с платами. Плат было реально много, и причем платы были внутри этих коробок достаточно редкие и дорогие, некоторые экземпляры в районе 500-1500$ за единицу, но опять же, чтобы эта плата этих денег стоила, ее нужно сделать. Кому интересно полностью что там было внутри этих коробок, можете посмотреть видео с их распаковкой: https://youtu.be/CHcqEj7CaSg

Вернемся к плате которая меня больше всех интересовала, вообщем мои догадки оказались правдой. Эта была действительно оригинальная плата от Ultimate Mortal Kombat 3. Подцепив ее к нашему аркадному кабинету, мы ее запустили но система самодиагностики показала нам три битые микросхемы U36, U37 и U13 - от этого некорректно грузилась палитра и соответственно изображение на кинескопе было вообще не читабельное.

Погуглив эту тему в интернете я нашел чувака практически с такой же проблемой как у меня, только у него была U14 битая вместо U13 как в нашем случае.

Решается эта беда заменой микросхем. Я заказал три новые микросхемы, вышло мне это все в 1000р. Когда все приехало я выпаял три старые микрухи, поставил новые и все заработало!

Подробное видео с ее ремонтом можете посмотреть тут: https://youtu.be/nSsk2D9UUxI

В итоге теперь у меня есть оригинальная плата от Ultimate Mortal Kombat 3 и есть оригинальный аркадный автомат от Mortal Kombat 2, который можно с легкостью переделать в Ultimate Mortal Kombat 3 и собрать воедино оригинальный аркадный автомат. Поэтому кому интересно что будет дальше в этой истории, залетайте на канал https://www.youtube.com/c/PinballRussia и следите за новостями. Если есть вопросы спрашивайте. Можем в целом еще понастальгировать по старым залам с аркадными играми, если вы расскажите в какие игрушки вы там играли. Надеюсь Вам было интересно.

В продолжении прошлого поста... Сразу прошу прощения что делаю это не одним постом, но я в первом посте исчерпал лимит картинок и из-за этого приходится создавать новый. Если модераторы могут объединять посты - было бы очень здорово их объединить.

Итак продолжим! Когда вы уничтожите 8 Дронов у вас загорится 5ая иконка с Drones.

А попав в мигающий сектор War Machine у Вас загорится иконка со вторым персонажем, костюм также улучшится на единицу и начнется War Machine Multiball.

Третья персонаж Iron Monger

Чтобы открыть этого персонажа - Вам нужно собрать слово Monger по центру. Добавить одну букву в слове MONGER можно попав по любому из спинеров.

Когда вы соберете слово полностью из под поля появится Iron Monger и Вам нужно будет собрать слово еще раз. Только в этот раз буква будет добавляться за попадание по фигурке. Будьте готовы к тому что, Iron Monger будет отталкивать шар в случайном направлении при помощи магнита, после каждого удара по нему.

После того как вы соберете шесть букв, фигурка спрячется под поле, у Вас загорится иконка Iron Monger, костюм улучшится на единицу и запуститься Iron Monger Multiball.

Остается 4ая иконка на которой написано Whiplash.

Для того чтобы открыть этого персонажа Вам нужно 5 раз попасть по желтым стендап таргетам в секторе с фигуркой Whiplash.

После 5ти попаданий иконка с Whiplash загорится, костюм железного человека улучшится и начнется Whiplash multiball.

После того как все пять персонажей будут гореть - вы можете открыть одно из трех финальных заданий Do or Die Hurry up

Для того чтобы запустить Do or Die Hurry Up - забрасываем шарик в центральный луп.

Суть этого задания в том что у вас будет 35 миллионов очков и с каждой секундой эта цифра будет уменьшатся. Вам нужно будет максимально быстро попасть еще раз в центральный луп чтобы получить оставшиеся очки. Если это удается сделать, в качестве награды вы получаете какое то количество очков и с этого момента и до конца этого шара все очки на поле удваиваются.

Вообще неплохо получается, 35 миллионов это очень солидная сумма очков для этой игры за одно попадание, при том что неплохим результатом здесь для новичка считается 10-15 миллиронов. Плюс еще удвоение до конца шара, как то слишком просто выглядит… Но я Вас разочарую, все далеко не так просто! Всех персонажей нужно открыть за один шар. Если вы проиграете шарик - все персонажи погаснут и все придется начинать по новой. Только так вы сможете открыть Do or Die Hurry up.

Надеюсь вы еще не забыли что во время открытия персонажей, мы улучшали костюмы Тони Старка, и остановились мы на 4ом Марке. Кстати, можно выдохнуть, улучшения костюмов не сбрасываются если вы проигрываете шар. Чтобы запустить Jerico Missile Mayhem Вам нужно прокачать костюм до Mark 6. Сейчас я расскажу где находятся на поле еще два апгрейда для марка.

Для того чтобы улучшить костюм еще на единицу - Вам нужно зажечь шесть изображений шита, прокатывая шарик в инлейнах, аутлейнах и топленах, при этом игрок может перемещать их, нажимая кнопки флипперов.

Когда вы соберете все шесть щитов, вы улучшите костюм, увеличите умножение в конце раунда на единицу

А еще когда вы собираете все шесть щитов у Вас загорится большая иконка щита - этот значок показывает что вы можете получить случайную награду, для этого нужно попасть в сектор с War Machine, а случайна награда появится на экране.

Последние улучшение костюма дается за открытие режима We Got a Bogey. Чтобы открыть этот режим Вам нужно попасть в рампы 5 раз - чтобы все иконки рядом с рампами  от 100к до 400к загорелись и начали одновременно мигать.

Запустив этот режим Ваш костюм улучшится и начнется режим “We Got a Bogey”. Это задание на время, Вам нужно попадать по красным стрелкам чтобы получать очки, каждое следующее попадание больше предыдущего, чем в больше стрелок попадете за отведенное время, тем больше очков получите.

После того как вы откроете Mark 6, в центральном лупе будет доступно второе финальное задание.

Закинув шарик туда, начнется Jericho Missle Mayhem или просто Jericho.

В этом режиме Вам нужно выполнить еще раз шесть заданий что вы открывали для апгрейда костюма, то есть, собрать семь красных стендап таргетов, собрать шесть щитов, пять раз попасть в War Machine, таргеты с дронами так же считаются за попадание в War Machine, 4 раза попасть в левую рампу и 4 раза в правую, шесть раз попасть по фигурке Iron Monger, и 6 раз по желтым стендап таргетам у Whiplash. Все это нужно сделать при помощи одного шарика и с одной попытки. Весь прогресс по выполненным в этом режиме заданиям будет отображаться на шкале Марков. Ваша задача опять дойти до 6го марка. После чего в центральном лупе появится финальная награда, попав туда вы получите 50 миллионов очков. Не забывайте о том что удвоение до конца шара, которое дается после Do or Die Hurry up действует на все задания, в том числе и финальное, если вы играете с удвоением - то финальная награда в Jericho будет не 50 а 100 миллионов. Думаю многие из вас скажут что пройти Jericho вообще нереально, да это действительно сложно, но возможно и это не самое сложное задание в этой игре, самое сложное для открытия это Do or Die Multiball. Если честно я не представляю как объяснить в текстовом формате третье финальное задание. Да и еще не наплодив кучу постов, потому что картинок надо много, а лимит по ним не высокий. Поэтому оставлю ссылочку на видео разбор третьего финального задания здесь. Уж не обижайтесь. Знаю что Вы любите читать...

Если кому тема пинбола вкатила. Пишите, задавайте вопросы, с удовольствием на них отвечу. У кого есть желание посмотреть как это работает в живую, приходите на стрим на наш ютубчик в это воскресенье 17 июля 19:30 по Москве. Жду всех кому это интересно. Благодарю за внимание.

Привет всем! Прошлый пост про ремонт пинболов очень зашел, поэтому сегодня я подготовил для Вас простыню с разбором правил той самой игры о которой рассказывал в предыдущей публикации. Вообще это текстовая версия с картинками, поскольку тут все любят читать, кому лень читать - можете зайти на ютуб канал "Пинбол Россия" (ссылку на него оставлю в комментарии) там есть этот и другие разборы в видео формате. А так же там можно узнать о терминах которые иногда здесь используются, что они значат и тд... Итак погнали. Сегодня будем разбирать правила пинбола Iron Man от компании Stern Pinball. Многие думают что в пинболе вообще все скучно и неинтересно, просто бросаешь шарик туды сюды, но на самом деле все очень сложно и круто. Надеюсь этим постом я докажу Вам это.

Гейм дизайнером этой игры опытнейший John Borg, за свою карьеру он спроектировал более 25 пинболов. Iron Man занимает примерно 40ую позицию в рейтинге всех пинболов по версии Pinside.

Оригинально эта игра вышла в 2010 году тиражом 1200 экземпляров, но в 2014 году компания Stern pinball выпустила дополнительные 300 экземпляров этой игры, а пинбол имел маркировку Pro Vault Edition. Конкретно у нас вторая версия, от первой она отличается наличием светодиодов в базовой комплектации, в первой версии использовались лампы накаливания. Eще одна особенность более поздней версии в том что на корпусе автомата используются специальные фольгированные наклейки, которые очень круто смотрятся. (тут в картинке я Вам конечно не смогу передать весь эффект этих наклеек)

Фанатам железного человека этот автомат придется очень по душе, поскольку весь сюжет игры основан на двух частях одноименного фильма, которые вышли в 2008 и 2010 году. В этом пинболе вы услышите английскую озвучку, саунтреки, и оригинальные кадры из фильмов которые будут переодически появляться на экране.

Давайте быстренько пройдемся по тому что у нас находится на поле. В игре два флиппера, два инлейна, два аутлейна, два слингшота.

Семь красный стендап таргетов в центре поля. 4 слева и 3 справа.

По центру у нас находится iron monger который прячется под полем и появляется в определенном режиме. Перед ним находится первый магнит.

Второй магнит находится в секторе с фигуркой Whiplash. Чуть выше этого магнита располагаются два желтых стендап таргета.

Так же не поле есть еще 4 маленьких синих стендап таргета которые символизируют четырех Дронов: Ground Assult Drone, Air Assault Drone, Tactical Assault Drone. Sea Assault Drone.

В левой верхней части поля находится сектор War Machine.

В верхней части поля у нас располагаются две рампы, одна слева, другая справая, которые ведут шар в соответсвующий инлейн. Рядом с рампами на поле есть еще три лупа, левый, центральный и правый.

В игре так же присутствуют три спинера с изображением Iron Monger-a, каждый из которых находятся в самом начале лупа.

В правой верхней части поля три поп бампера и два топлена перед ними.

Давайте теперь поговорим о правилах этого пинбола. Они описаны для последней версии прошивки 1.86. Как вы уже могли заметить, на поле нет фигурки железного человека. Потому что по сюжету игры - железный человек - это игрок. Именно Вам нужно будет сражаться с Iron Monger, Whiplash и возвращать контроль над War machine уничтожая Дронов. Но обо всем по порядку… В этой игре аж три целых финальных задания: Do or die hurry up, Do or die Multiball, и Jerico missle mayhem. И каждое из них открывается по своему, но давайте начнем сразу со скилшота. В этой игре их два, обычный скилшот и суперскилшот.

Для того чтобы выбить скилшот - нужно запустить шарик в игру, чтобы тот долетел до топлейнс, там он удариться о пластиковый столбик и отскочит в один из топленнов, Ваша задача попасть в подсвечиваемый топлейн, при этом кнопками флипперов Вы можете переключать подсветку топлейна. За успешное попадание получите 250 тысяч очков. Если выполнять несколько скилшотов за игру в каждом следующем случае награда за успешное попадание будет увеличиваться.

Теперь давайте расскажу какой здесь суперскилшот. Зажимая левый флиппер - у Вас два топлейна будут мигать одновременно.

Ваша задача потянуть планжер таким образом чтобы шарик попал в любой из топленов, при этом пластиковый столбик в этом случае не будет останавливать шар, если запустите шар слишком сильно он перелетит топлейнс, если слишком слабо - он не долетит до них, тут прямо реально задание на скил. Если попадете вы получите 1 миллион очков, за каждый последующий суперскилшот награда так же будет увеличиваться.

Теперь давайте поговорим о двух финальных заданиях. Чтобы запустить Do or Die Hurry up, Вам нужно открыть пять персонажей: Iron Man, War Machine, Iron Monger, Whiplash и Drones.

А для того чтобы запустить Jerico Missle Mayhem - Вам нужно прокачать костюм Iron Man-а до Mark 6 последний выглядит как Arc Reactor.

Улучшать костюм и собирать Всех этих персонажей можно абсолютно в любой последовательности.

Начинаем с первого персонажа Iron Man, чтобы иконка загорелась Вам нужно собрать слово IRON MAN, левые 4 красных таргета это буквы в слове IRON, а правые 3 красные таргета - буквы в слове Man. Если вы попадаете в ту букву которая уже открыта - у Вас загорится соседняя буква слева или справа, если она еще не открыта.

Когда вы соберете слово по буквам полностью, иконка с Iron Man загорится, плюс ко всему вы улучшите свой костюма на единицу.

Следующий персонаж War Machine.

Для того чтобы она загорелась - Вам нужно уничтожить 8 дронов, а после открыть War Machine в одноименном секторе. Каждый активный дрон - это маленький синий стендап таргет с мигающей иконкой “Drone”. Попав по такому таргету, вы уничтожите одного Дрона. Также на поле можно добавлять активных Дронов, если попасть в сектор War Machine.

Когда вы уничтожите 8 Дронов у вас загорится 5ая иконка с Drones. Блин и тут я понял что у меня кончился лимит по картинкам. Добавлять больше не могу... Кто нибудь вообще дошел до конца? писать продолжение? интересно или не интересно? В это воскресенье мы будем играть на нем лайвом на нашем ютубе и твиче, поэтому кому интересно, приходите на стрим, пообщаемся и поиграем. Начало в воскресенье в 19:30 по Москве. Вопросы/комментарии всегда велком. Ну и вообще пишите че думаете, мне очень интересно было отвечать на Ваши вопросы в прошлом посте! Ссылка на вторую часть Почему пинбол это не скучно и какие в нем правила? Часть 2
