Отреставрировал оригинальный аркадный автомат 1995 года⁠⁠

Привет! Возможно кто-то меня вспомнит по посту в котором я рассказывал Вам про Пинболы и про то как я их реставрирую. Но сегодня я хочу вам рассказать другую крутую историю которая коснулась скорее всего каждого, кто экономил бабки на обедах и тратил их в аркадные игровые автоматы. Буквально неделю назад я полностью отреставрировал оригинальный аркадный автомат Ultimate Mortal Kombat 3. Кому интересно, продолжение и история этого автомата внутри.

История у этого автомата достаточно долгая и интересная. Я примерно год назад писал пост на пикабе про то как я накупил кучу всякого барахла в виде аркадного автомата который был варварски покрашен черной краской, а потом как выяснилось это оказался оригинальный корпус от Mortal Kombat 2

А еще я купил огромное количество плат от аркадных автоматов и одна из этих плат оказалось оригинальной платой от Ultimate Mortal Kombat которую нужно было подманить и в целом она у нас запустилась.

В комментах к прошлому посту у меня спрашивали будет ли продолжение этой истории и когда я соберу это все воедино. Я много внимания уделил тому чтобы сделать этот автомат без всякого колхоза и новоселов, стараясь максимально сохранить все старые детали. Я постараюсь вкратце рассказать что мы поэтапно делали. В первую очередь нам пришлось все разобрать до винтика оставив только один корпус.

Далее строительным феном и шпателем снимаем весь винил с корпуса автомата, затем шпатлюем все неровности, лишние отверстия процесс не быстрый я потратил где-то часа 3-4 на все это дело. Получаем вот такой результат

Поскольку стенки автомата сделаны из ДСП то винил снимался вместе со стружкой и в итоге у нас получилась пористая поверхность на которую наклейка попросту не приклеиться и наша задача вывести все стенки до гладкого состояния, отгрунтовать и покрасить.

После того как все подсохнет, можно клеить наклейки на корпус. Я заказывал комплект наклеек на аркадный автомат на ебей. Помимо наклеек я заказал кучу всякой мелочевки, типа ручек, колесиков и тд. Кладем аркадник на боковую стенку, обязательно подкладываем что-то мягкое. Выставляем наклейки, и фиксируем при помощи струбцин и каких нибудь тяжелых предметов, лишние части наклеек срезаем, но с запасом, чтобы потом затянуть наклейку на торец и закрыть это все красным молдингом

Клеить наклейки можно как на сухую, предварительно хорошенько убрав пыль, либо на мокрую, это когда мыльной водой на корпус брызгаешь потом клеишь наклейку и лишнюю воду выгоняешь из под нее. Я клею на сухую. После того как приклеили, отрезаем лишнее что не надо и забиваем красный кант. Я брал оригинальный молдинг 3/4 дюйма в красном цвете, как было в оригинале у Ультимейт Мортал Комбат.

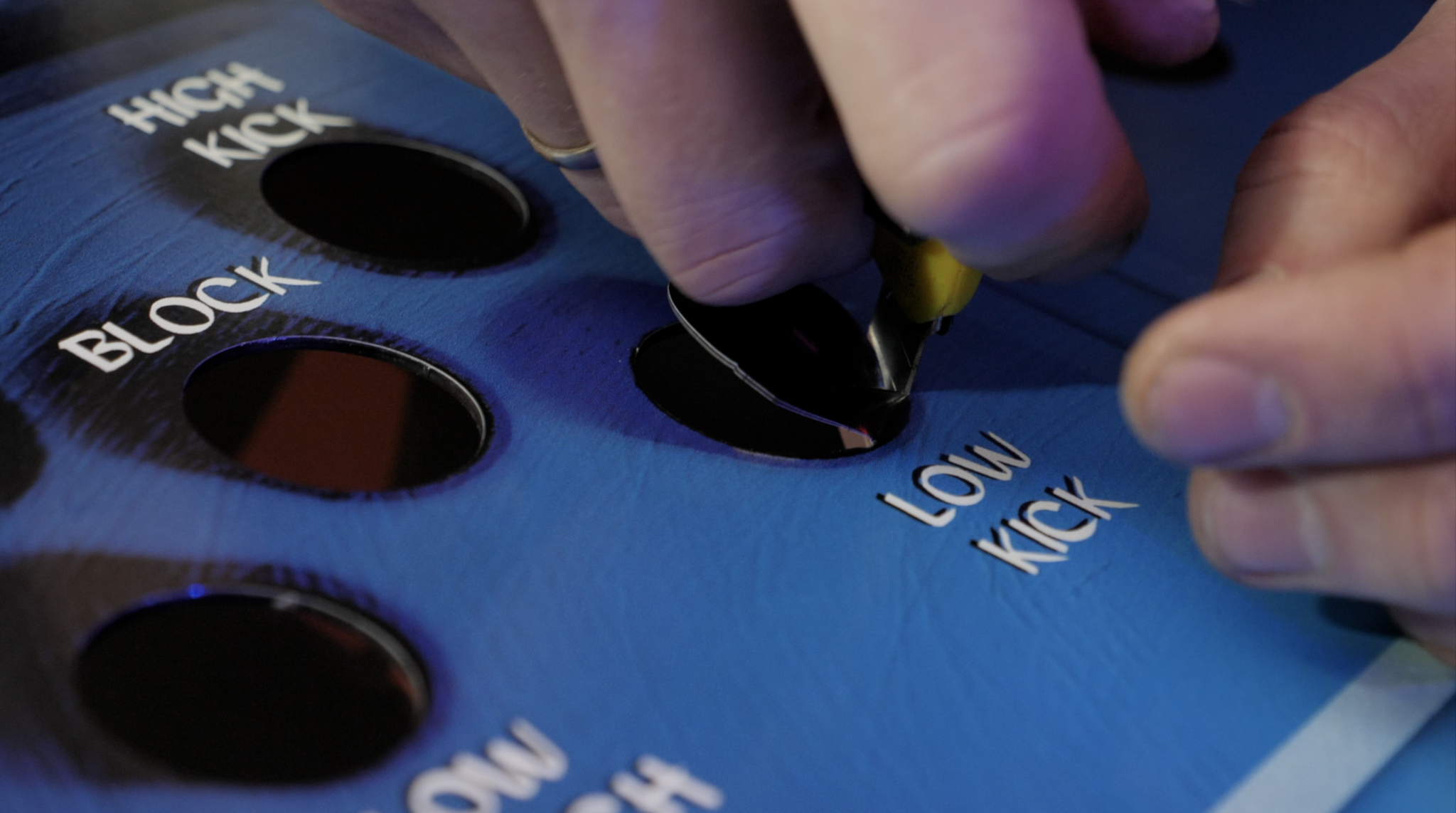

Дальше клеим наклейки с другой стороны и забиваем молдинг. Дальше можно собирать контрольную панель. Клеим наклейку на стальной лист с отверстиями ( делали его на заказ вместе с контрольной панелью которую мы хотели полностью перебрать. ) Вырезаем отверстия под кнопки

После закрываем листом акрила, так же с отверстиями, прикручиваем винтами, ставим кнопки и джойстики.

Дальше устанавливаем двери, мы их отпескоструили, заварили отверстия которых быть не должно, и покрасили новым порошковым окрасом. Все ржавые металические детали в механизмах монетоприемников - почистили и перецинковали. При этом мы оставили оригинальные механизмы для 25 центовых монет.

После этого я отмыл все провода которые располагаются внутри автомата, и прикрутил их на места где они распологались. Потом поставил динамик, лампу подсветки и установил трансформатор. Подключил все провода и заземление

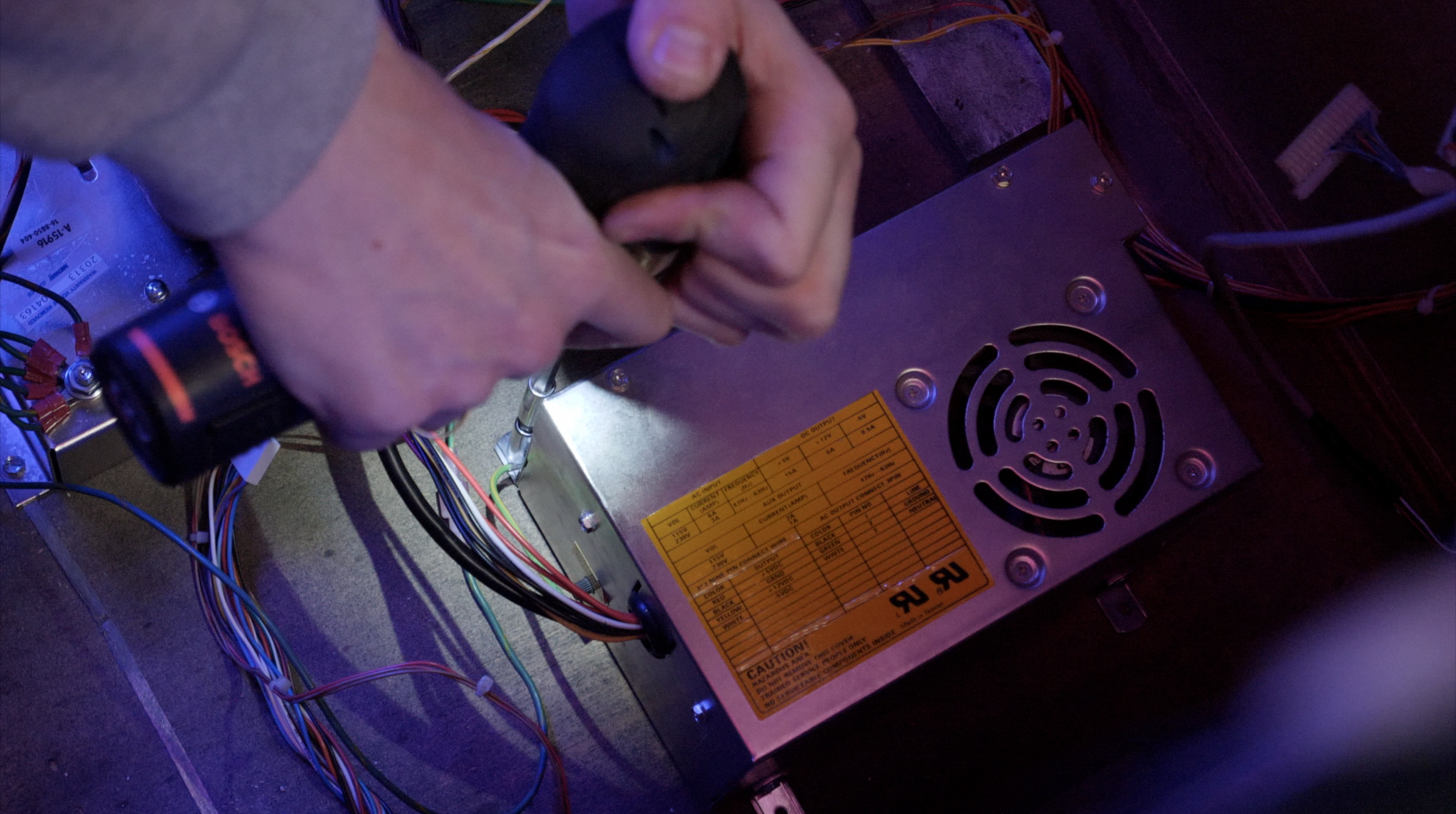

Следующий шаг - устанавливаем блок питания который у нас шел в комплекте, на него идет питание от трансформатора и он выдает 12 и 5 вольт для платы. Он у нас старенький с вентилятором, который очень сильно гудит, может когда нибудь заменю на блок питания без активного охлаждения.

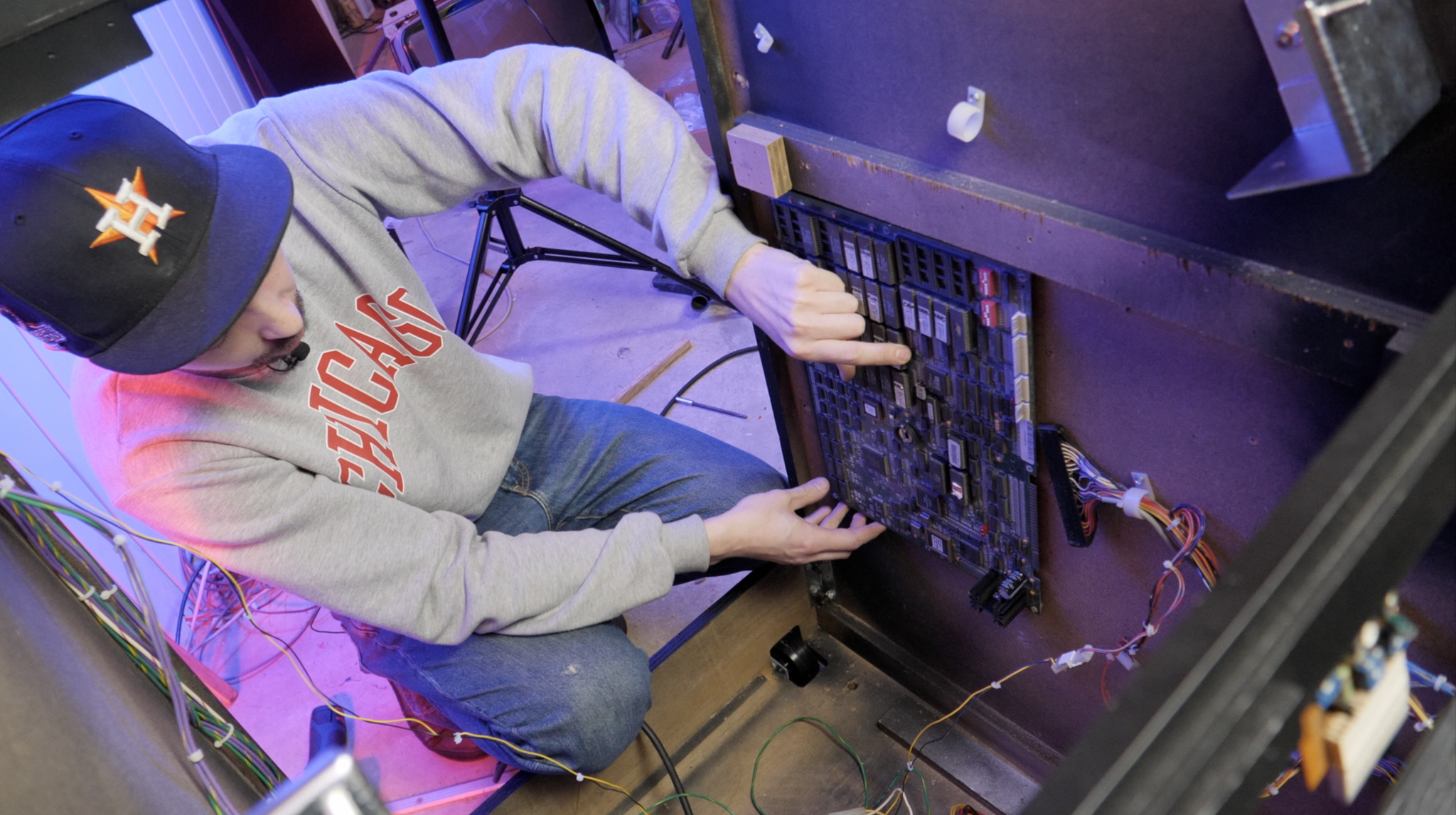

После этого устанавливаем оригинальную плату на стенку корпуса и подключаем к ней разъем Jamma и провод расширения для дополнительных кнопок на контрольной панели.

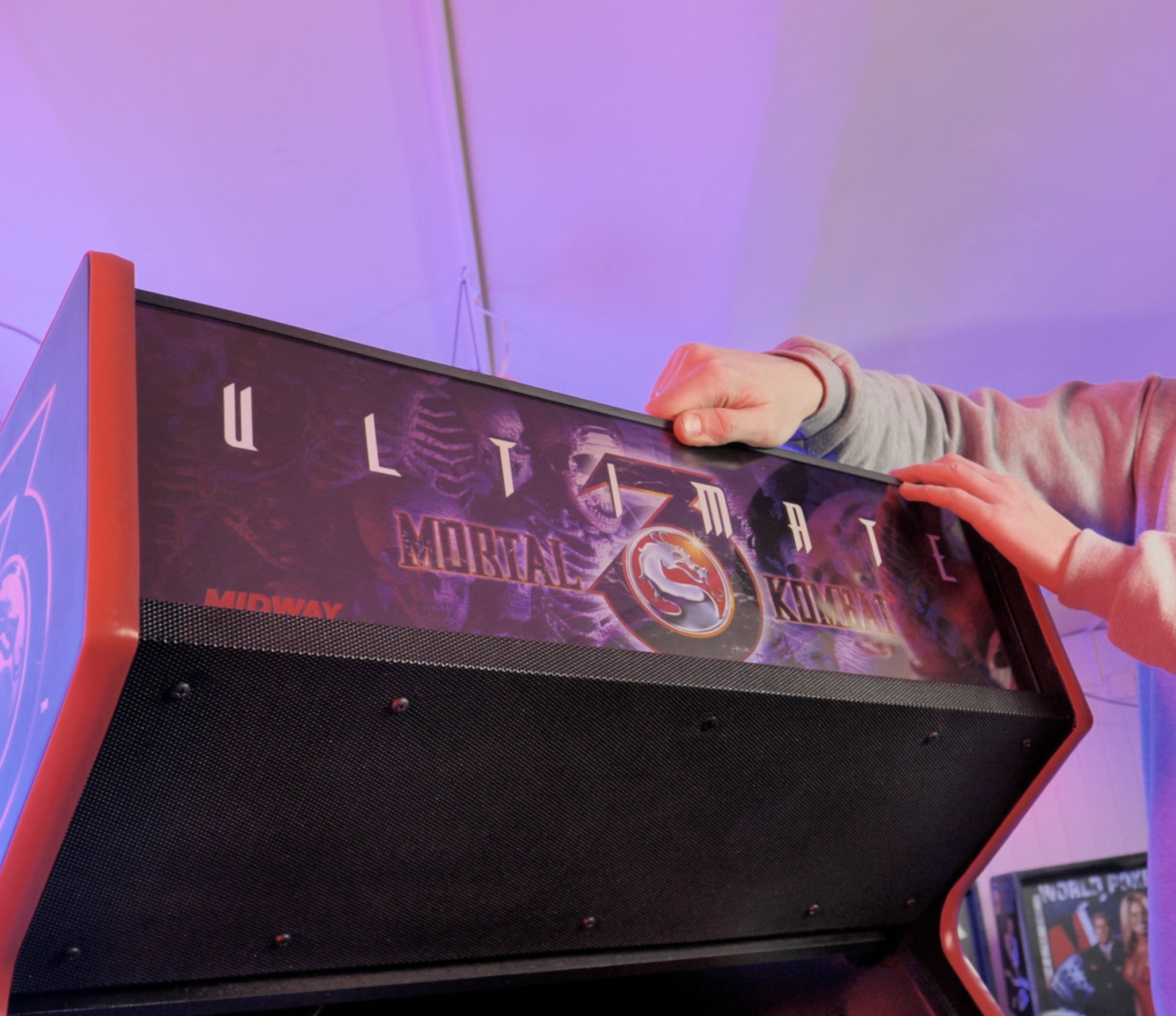

После этого собираю Marquee, это такая пленка на которой напечатано название игры. Она устанавливается под стекло и затягивается при помощи двух пластиковых зажимов. Я откопал пленку от оригинального аркадного автомата на ибей. Устанавливаем и закручиваем пластиковым ретейнером на винты

Переходим к установки ЭЛТ трубки. Я ее помыл, почистил. Плату управления кинескопом сильно не стал вымывать, так как она очень старая и я боюсь что потом она не заведется.

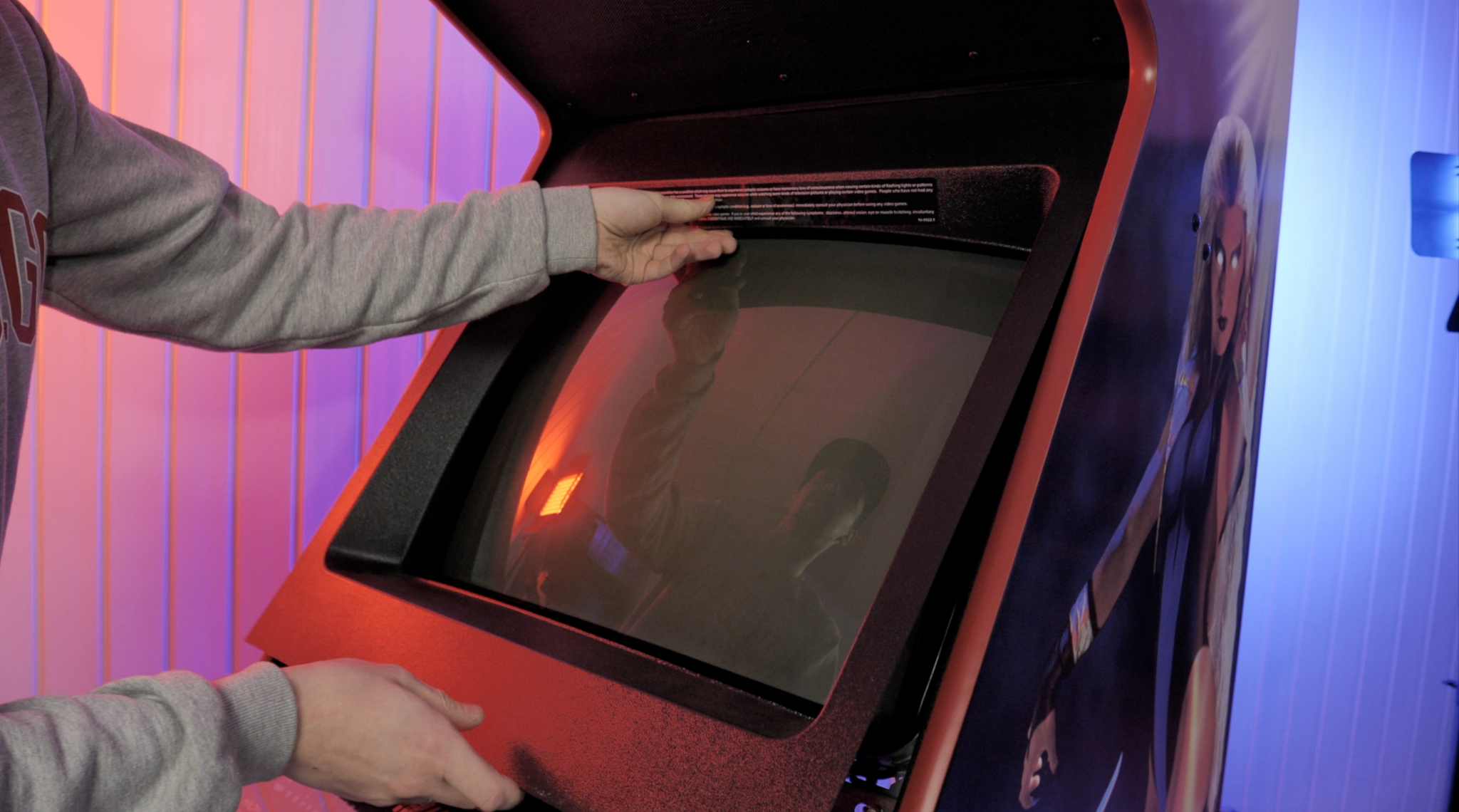

Устанавливаем монитор, протираем, и закрываем пластиковым обрамлением и закрываем стеклом.

Я сделал репродукцию всех технических наклеек которые использовались в этом автомате, все их показывать не будут, покажу одну из них, это сервисная наклейка с серийным номером и названием игры. Клеиться на задней стенке автомата.

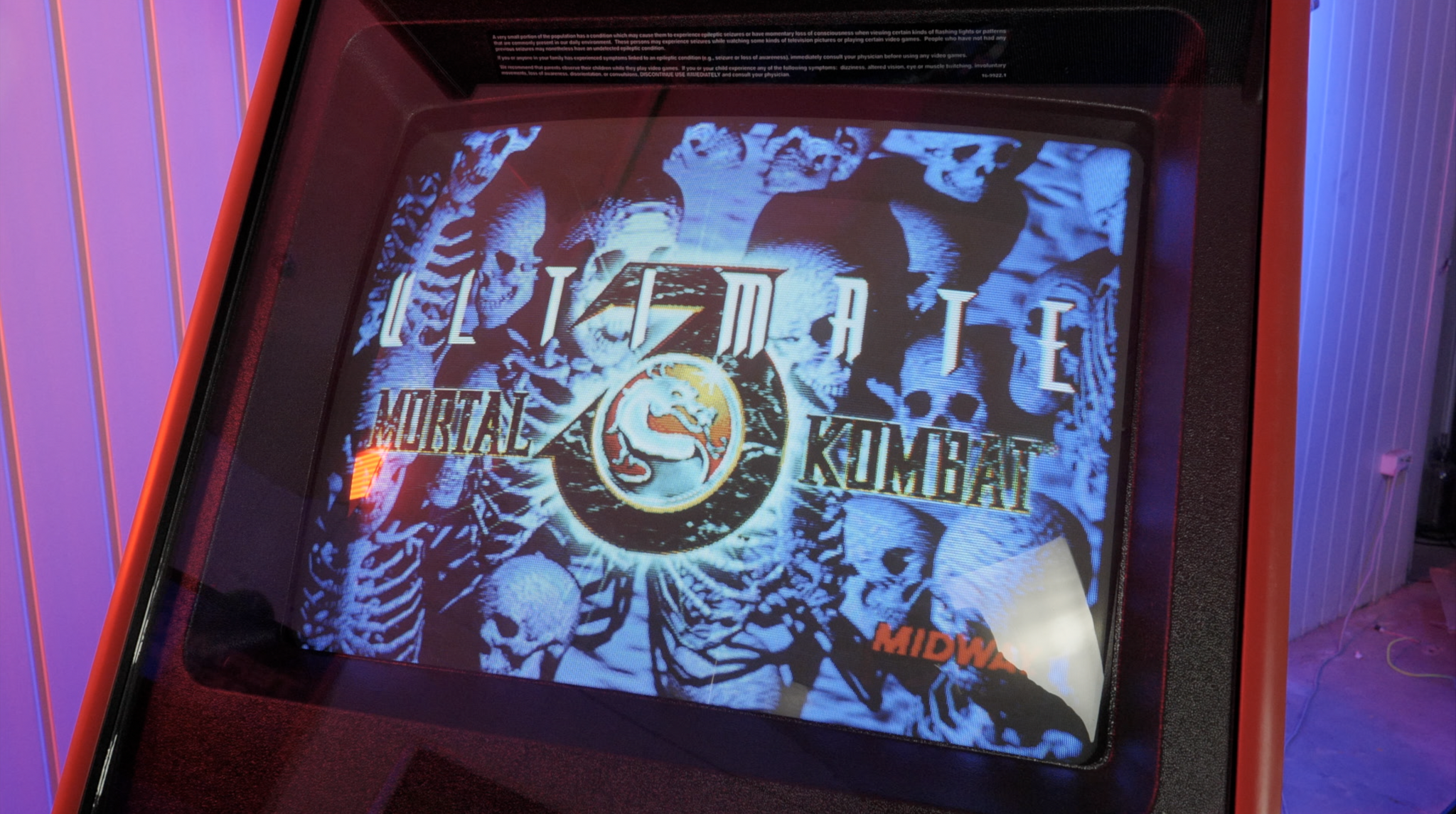

Дальше включаем автомат и проверяем все ли работает.

У нас все получилось и игра запустилась. Выглядит по итогу автомат очень круто, как новенький и особенно классно что тут максимально все оригинальное. Это прям совсем совсем краткий пересказ истории о том как я реставрировал Мортал Комбат. Надеюсь Вам была интересна моя писанина. Если у Вас есть какие то вопросы по тематике аркадных автоматов или пинбола (это наша основная тема) - задавайте, я с удовольствием на них отвечу. А для тех кого зацепила эта статья и хотите посмотреть во всех подробностях как мы это все делали, вот ссылка на видео с полным разбором, покраской, сборкой и всеми нюансами.

https://youtu.be/7UxnnmKeGBc

Благодарю за внимание
