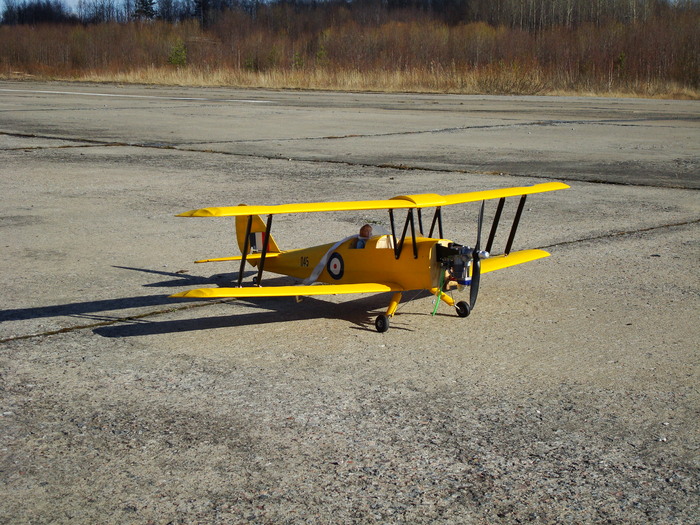

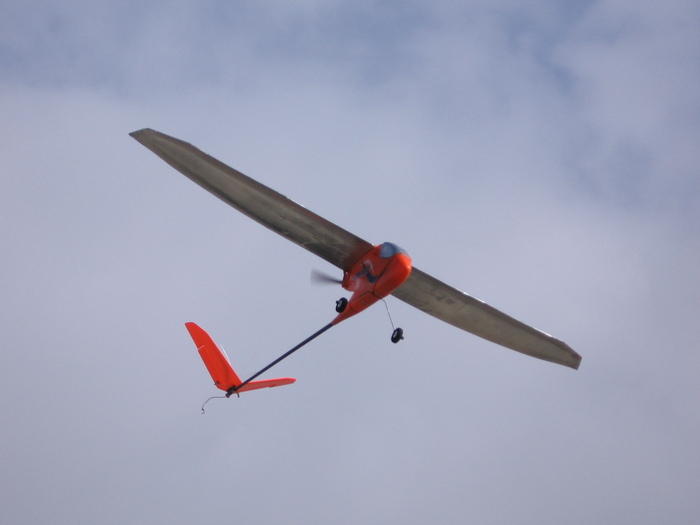

К 2009 году я уже как 4 года в теме. Первый RC самолет у меня появился в 2005.

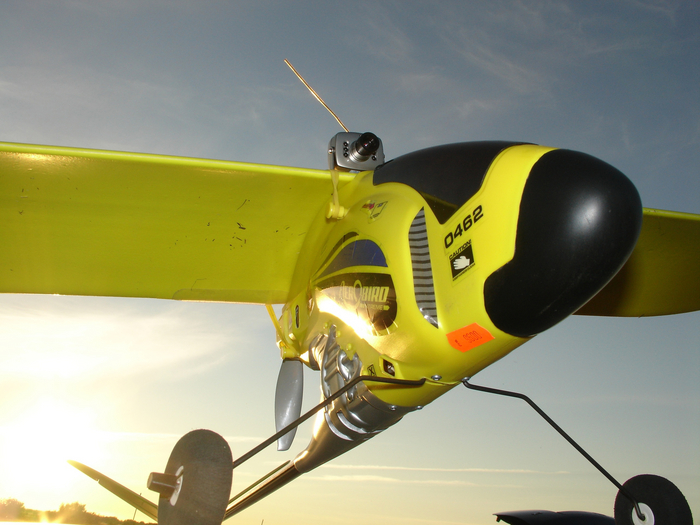

В 2006 году начали осваивать FPV. Помню был куплен комплект камеры со встроенным передатчиком и приемник. На приемнике была крутилка, ей нужно было ловить видео сигнал. Стоил комплект 2000 рублей.

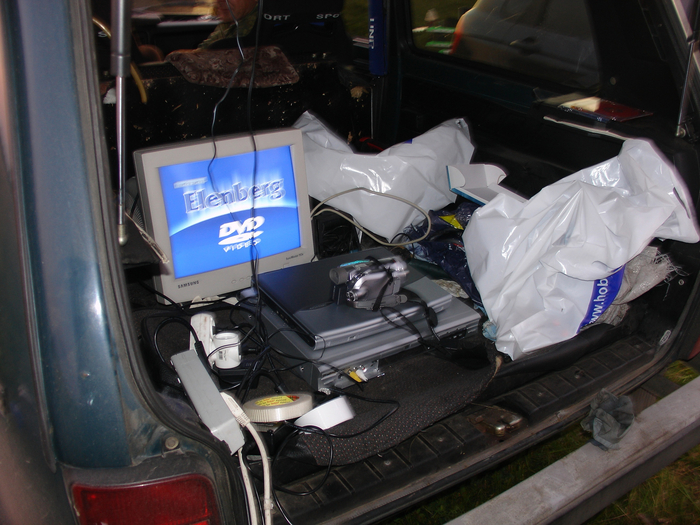

Картинку принимали на ламповый монитор подключенный к ДВД рекордеру, питание бензогенератор.

В 2008 первые заказы со штатов, куплены, видео передатчики, камеры, приемники, уже почти такие как сейчас современные.

В 2009 уже на руках был автопилот, простенький, но умел возвращать модель "домой" при потере сигнала.
В этом же году массово начали переходить на цифровую связь 2.4ГГц, до этого летали на 27/35/40МГц.

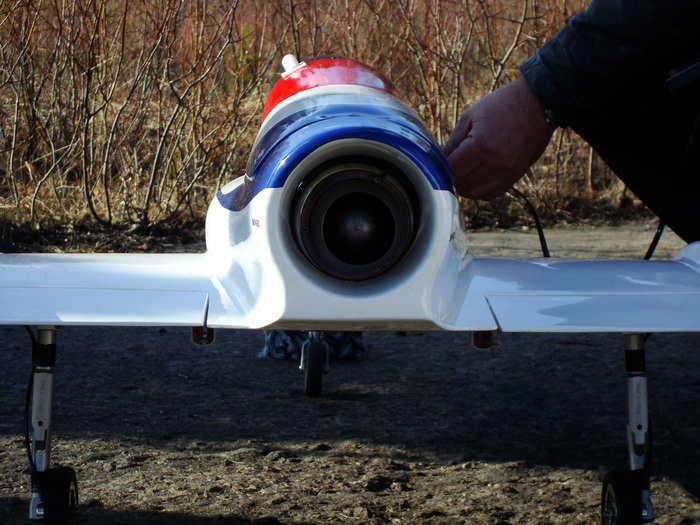

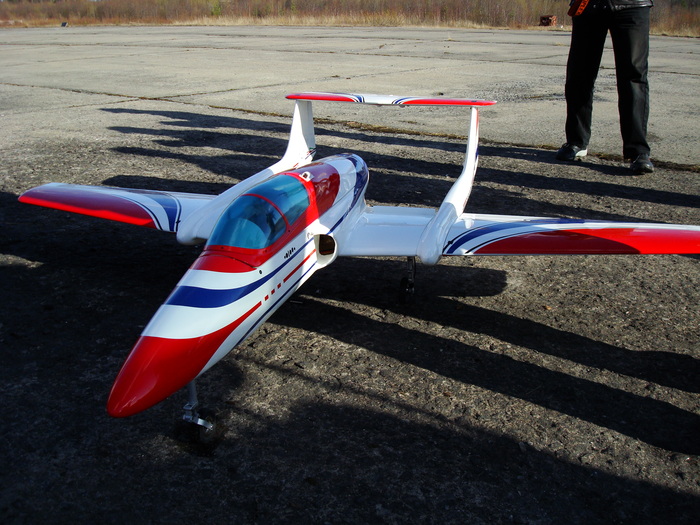

Первая реактивная модель, тогда же. Увлечение сплотило разных людей. Был бум развития RC моделизма во всех направлениях. Коптеров разве что еще не было, они появятся чуть позже, буквально через 1-2 года.

И времени для занятия находилось больше, запретов ни каких не было, доллар дешевый, эх... :)

Похвастаюсь чтоль. На хобби пока ресурсов нет, потратил кучу средств, времени и сил на кап. ремонт квартиры. Самое главное что? Правильно, кухня. Готовые модульные решение было не интересно, надо четко в размер. Идти заказывать оч. дорого. Решено, буду делать сам. Ни разу не мебельщик, но чего тут боятся, конструктор ж, из плоских деталек ))))

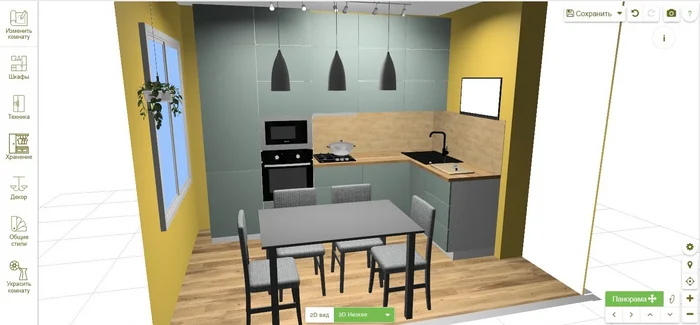

Что хотелось. Духовка выше чем на полу, встроенные холодильник и ПММ, отсутствие ручек, ни каких распашных дверок на уровне головы, подсветка рабочей зоны. Еще на стадии ремонта сначала накидал план в конструкторе на сайте Леруа Мерлен:

Нужно это было для того чтобы разместить розетки, воду и вентиляцию. Получился такой план (одна из проекций):

Все это было еще весной прошлого года. До осени жили без кухни, проектировал кухню в PRO100, подбирал технику, качал установочные размеры, подбирал инструмент. Самое главное нужен был качественный мебельный кондуктор. Выбор пал на полный комплект системы Мастер32.
Проект в PRO100 выглядит так:

Заказал распил корпусных деталей, фасады, столешницу и панели на местном производстве. Заказаны вырезы под профиль Gola, трубу вентиляции и заднюю стенку. Понеслась:

Было очень стремно, т.к. стояла задача сделать все с минимальными зазорами, где то ошибешься с размерами, где то углы стен не ровные и все, опыта ведь нет. В общем постоянное напряжение.

В торце деталей на производстве сделать пазы технической возможности нет. Урвал по скидке бюджетный фрезер Bosch, немного прокачал его с помощью 3Д печати до чуть старшей модели, а точнее добавил микролифт, сделал недостающие пазы:

Использовал регулируемы скрытые навесы:

И потихоньку процесс шел:

На ходу решались задачи для избежания геморроя в будущем. В частности нужен был такой доступ к счетчику, чтоб и шланг можно было поменять и сам счетчик и чтоб красиво. На задней стенке был сделан вырез с запасом и потом закрыт декоративной панелью, напечатанной на принтере:

Вытяжка изначально планировалась под 125 трубу. А куплена была под 150у. Т.к. точка подключения и вырезы в шкафах оказались не соосны (о причинах в конце), а о гофре и речи быть не могло, изготовил эксцентриковый переход, 3Д печать опять же:

Розетка для вытяжки и подсветки так же обрамил 3Д печатью:

Врезка мойки, варочной панели. Под мойкой фильтр, выдвижная корзина, выдвижное ведро. Вместо гигиенического поддона (не нашел где или из чего сделать по своим размерам) пленка:

Накинул ящики и фасады:

Цокольная планка установлено достаточно глубоко, в первую очередь из-за ПММ, не хотелось делать подрезку, а фасад на ней не скользящий. Плюсом ноги не упираются в него:

В итоге получилось так:

Что показалось сложно, чего я не смог подсмотреть на просторах и думал полностью сам:
1. ПММ в крайнем "модуле".
2. Как сделать скрытую проводку подсветки.
3. Доступ к газовому счетчику.

Где промахнулся? Да в общем всего в трех местах, ну для меня "всего". Это соосность труб вытяжки. Причина проста, в конструкторе от Леруа, там при накидывании стандартных модулей не учел про уголок 38 на 38 из фасадных деталей в угловом модуле нижнего ряда. Из-за его наличия между правой стенкой и верхним модулем получается зазор в 19мм, вот его я не учел на стадии ремонта.
Второе это корзина под мойкой, не учел высоту мойки, вообще про нее не думал. И это хорошо, иначе корзину бы не купил. А выкрутился подрезкой на корзине высоты верхнего бортика.
Третье, кто внимательный, думаю заметили большой зазор между духовкой и микроволновкой, ну тут я плохо изучил установочные чертежи, вернее лишнего надумал, чего не стоило. Сей досадный дефект (а он реально был для меня очень досадным) закрыл ал. уголком:

Что еще из нюансов, но они не оказали влияния. У меня горизонты вкладные, т.е. между вертикальными деталями. Дак вот, если боковины по 16 мм, полка 568 мм, то это не значит что два модуля вместе будут 1200 мм. Потому что толщина ДСП не 16 мм, а на несколько десяток больше. Детали соединяются не в абсолютный ноль, да и модули тоже. Соответственно лишние единицы миллиметров помаленьку набегают.

Варочная панель сразу выбиралась узкая, на 3 конфорки, и что бы самая большая конфорка была справа, все для того чтоб получить необходимое безопасное расстояние до пенала. Единственное забил на расстояние до вытяжки, сделал стандартные 60, хотя надо было несколько больше.

Скомкано, процесс без подробностей, но думаю это не принципиально. Основная мысль - даже без опыта задача посильная.

P.S. по затратам:
- распил корпусных деталей ~46 т.р.
- Фасады ~46 т.р.
- Столешка с еврозапилом ~21 т.р.
- Стеновые панели ~18 т.р. (во где на деньги развод конечно, тот же ДСП, только толщина 10мм)
- Фурнитура ~ 93 т.р. (из них 2 комплекта подъемных механизмов Hafele 25 т.р.)
- Подсветка лентой с высоким индексом цветопередачи - 8 т.р.

Итого ~235 т.р без техники.

Инструмента взял на 83 тысячи, из них кондуктор обошелся в 60. Лично считаю что вложение оправданное у оно 100% окупилось. И он нужен дальше, нужно еще в прихожей мебель построить.

P.S.S. Кухня получилась с историей, можно сказать даж с огоньком, рассказываю.
Когда привезли распил, при разгрузке не хватает 1 детали. Сложно не заметить, это боковина от пенала длинной более 2,5 метров, да не простая, на ней должны были вырезать четверть. Сразу позвонил, говорят довезем. Проходит время. Снова звоню, говорят материал закончился, через неделю ждем машину, сделаем. Хм... сделаем, стало быть ее не забыли, ее не сделали. Ок. Наступило время, когда должна была прийти машина, подождал еще. Звоню. Девушка на производстве курирующая мой заказ заболела. Поискали мою деталь, нашли, договорился о доставке. В это же время я решаю закрыть одну из симок, которой не пользуюсь, что б не забыть кидаю на видное место. Дочка, еще маленькая, спрашивает, увидев симку, что это? Объясняю, на своем телефоне показываю куда вставляется, вынув лоток. На след. день утром жду машину, нет ее, не звонят. В обед еду в офис продаж, ругаться. А мне сообщают, дак приезжал водитель, не смог дозвониться. Смотрю в телефон, точно, сети нет, сам виноват. Ок, договариваюсь о доставке на следующий день. Утром просыпаюсь, открываю ВК, а там новость:

Ну все, пздц, в общем сгорела она. Закончилось все хорошо, производство восстановили, все в итоге довезли.

Вот такие дела.
