Самолётка и ветер

Погода для полётов этим летом не балует, но вчера с утра ни ветра ни дождя не было.

Пока собирался/заряжался ветер поднялся(.

Сделал нарезку как я поборолся со стихией)

1023

Переделка метательного планера в самолёт.

Всем привет. С аппаратурой я наигрался, время что-нибудь запустить. Как на зло все полимерные аккумы оказались дохлыми, да и страшновато сразу что-то серьезное об землю бить, тем более идея дать порулить ребенку не отпускает.

А дочка тем временем развлекается пуляя в воздух метательные планеры из ерр. Вот такие:

Переделка метательного планера в самолёт. Авиамоделизм, Самолет, Планер, Радиоуправляемые модели, Как сделать, Длиннопост

Прародитель этих игрушек был планер Multiplex FOX. Отличная штуковина и лет 10 назад мы с товарищами уже баловались их переделкой в rc , правда и сам планер и начинка тогда стоили не в пример дороже. Сейчас то китайцы подсуетились и такой планер стоит как пачка сигарет или мороженое :)

В общем выбор пал на тот что побольше. Осталось придумать как им управлять.

Вариантов было 2: взять плату приемника+сервы от вертолета wltoys v911, либо использовать более серьезные комплектующие с того же бангуда или хоббикинга. Остановился на втором варианте - и тяги больше, и возможностей в компоновке и вертолет разбирать не надо, его мы время от времени запускаем :)

Набор вышел такой:
- приемник dsm2 6 каналов с бангуда уже был в наличие, но так его цена баксов 5 не более.
- сервы hobbyking s0361 3.6 грамма 2 штуки
- мотор turnigy f1104-4000kv 5.5грамм
- регулятор 6а turnigy
- bec 5в 1а ( вот сложно было 3 детали в регулятор добавить?)
- аккумы GensACE 2s 450mah
в общей сложности было потрачено ~25$ без учёта аккумов( ещё 15, но покупались они в Минске, а это сразу +100% накрутки от цены АлиЭкспресс или другого китайского магазина )

По поводу компоновки долго думал и решил остановится на тянущем винте в носу и винглеронах. Летать с рулём поворота и высоты на таком мелком самолетике жуть как неудобно, а если тягать элероны одной машинкой получается некрасиво. Приступаю!

Сначала сделал лонжерон/ось. В дело пошла бамбуковая палочка, полоска карбона и трубочки от сока в роли втулок. Тут я перестраховался - карбон никчему, можно было просто взять шпажку для шашлыка. Но ничего, крепче будет.

Переделка метательного планера в самолёт. Авиамоделизм, Самолет, Планер, Радиоуправляемые модели, Как сделать, Длиннопост

Делаем прорезь в крыле, приклеиваем все это на термоклей и разрезаем крыло на 3 части.

Переделка метательного планера в самолёт. Авиамоделизм, Самолет, Планер, Радиоуправляемые модели, Как сделать, Длиннопост

Дальше как в тумане :) центральную часть крыла и стабилизатор приклеены к фюзеляжу на суперклей, сделаны прорези под сервы и аккум.

Переделка метательного планера в самолёт. Авиамоделизм, Самолет, Планер, Радиоуправляемые модели, Как сделать, Длиннопост

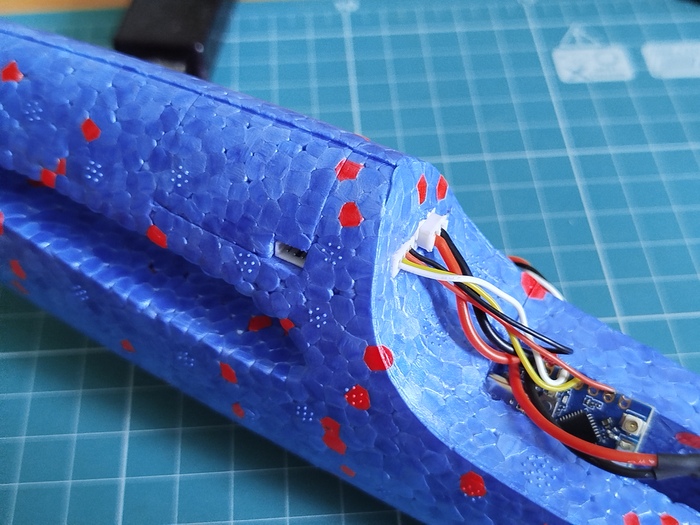

В районе кабины вырезан лишний пенопласт для приемника и регулятора.
Вместо носа приклеил 3 слоя 1мм бальсы, но можно было обойтись и тонкой фанерой, просто бальсу ножем резать легче, а в 3 ночи пилить лобзиком как-то так себе.

Переделка метательного планера в самолёт. Авиамоделизм, Самолет, Планер, Радиоуправляемые модели, Как сделать, Длиннопост

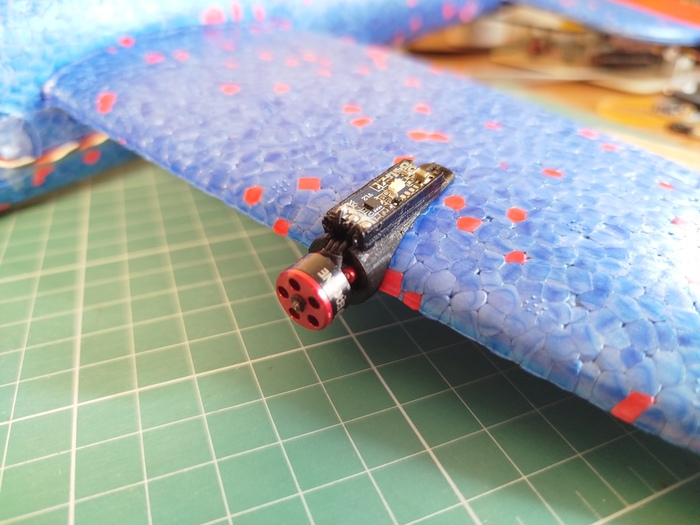

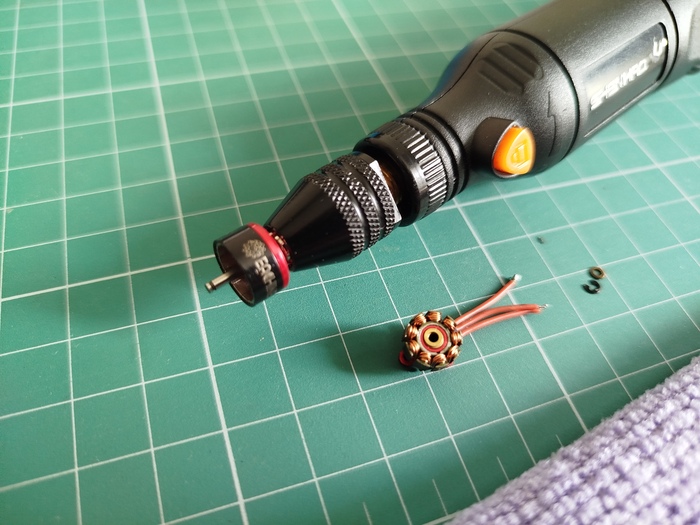

А вот и мотор. Тут я лоханулся в первый раз - мотор CW - вращается по часовой, шток с резьбой м4... Правильно, с ЛЕВОЙ резьбой, а гайки нету. Ну не беда, проточил шток до 3мм и начал резать резьбу м3, но не тут то было - обламываются витки... Или у меня плашка тупая или китайцы из какого-то особого пластилина моторы делают. Оставил пока как есть, пару витков есть и хорошо, винт не улетает.

Переделка метательного планера в самолёт. Авиамоделизм, Самолет, Планер, Радиоуправляемые модели, Как сделать, Длиннопост

В месте где в консоли приходит ось и тяга от машинки наклеил по слою шпона бальсы, лишним не будет, но можно и без такого эстетства

Переделка метательного планера в самолёт. Авиамоделизм, Самолет, Планер, Радиоуправляемые модели, Как сделать, Длиннопост

После сборки вышло что центровка дико передняя, либо вешать на хвост лишние 6 грамм, либо что-то думать. Передвинул сервы и аккумулятор ближе к хвосту - обожаю ерр, хочешь режь, хочешь клей - все ему ни по чем :)

Переделка метательного планера в самолёт. Авиамоделизм, Самолет, Планер, Радиоуправляемые модели, Как сделать, Длиннопост

Кабина на магнитах, под капотом места ещё полно.

Переделка метательного планера в самолёт. Авиамоделизм, Самолет, Планер, Радиоуправляемые модели, Как сделать, Длиннопост

Ну и результат:

Переделка метательного планера в самолёт. Авиамоделизм, Самолет, Планер, Радиоуправляемые модели, Как сделать, Длиннопост

Винт 3*2 деревянный, тк я лоханулся ещё и с заказом винтов и вместо 3*2 купил 2.5*1. Тяги у мотора и так немного, а тут ещё и пропеллер не оптимальный. Пришлось потратить ещё 30 минут на это забытое колдунство и превратить кусочек клена в пропеллер.

Собственно и все. Будут вопросы по конструкции - отвечу. Летает весьма весело, но мотор я бы поставил побольше, чтобы похулиганить можно было. Думаю 1106 будет в самый раз для такого планера.

ТТХ:
размах 480мм
длина 450мм
масса взлетная 99грамм
нагрузка на крыло 27.5 грамм/дм. кв.
скорость еще не менял :)

ЗЫ:
в следующий раз пожалуй соберу вот этого товарища:

Переделка метательного планера в самолёт. Авиамоделизм, Самолет, Планер, Радиоуправляемые модели, Как сделать, Длиннопост
Показать полностью 11
22

Облетали новую технику

В эти выходные очедной этап кубка Беларуси в классах Союз500 и Союз700. Решил попробовать на правильной технике полетать :) В дополнение к Австро-венгерскому Альбатросу построил британский SE5a, ну и для второй мировой также идеологических противников Ta-152h и мой любимый МиГ-3.

Облетали новую технику Авиамоделизм, Воздушный бой, Авиамодели, Авиамодельный спорт, Хобби, Радиоуправляемые модели
Облетали новую технику Авиамоделизм, Воздушный бой, Авиамодели, Авиамодельный спорт, Хобби, Радиоуправляемые модели

Посмотрим что это все даст. Пока Миг летит лучше всего. Совокупность крутки крыла, правильного профиля и малого веса даёт просто безумную маневренность. :)

322

Другу на день рождения бутылкаЛЁТ

Решил подарить другу на ДР модель.

Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками

Салют моделистам и всем читающим!

Решил выложить еще одно свое творение, в конце концов, для обмена опытом будет полезно.

Началось с того, что я решил подарить другу на ДР модель. Сам он не моделист, но его всегда манило небо))

После многих часов раздумий (читать - игры в Вартандер))) было решено сделать ЛА-7 Кожедуба.

Пробовал по "оптимистичной" технологии - не понравилось. И выбор пал на "Бутылочную технологию".

Комментировать особо нечего, выложу фото. будут вопросы - задавайте.

Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками
Другу на день рождения бутылкаЛЁТ Авиамоделизм, Rc, Ла-7, Видео, Длиннопост, Самолет, Моделизм, Своими руками

Видео облета точно такого же, который я сделал для себя. Этот ведь подарил ))

Меня там сансэй ругает за полеты над головой))

Извините за малое количество букаф)) Как уже писал, будут вопросы - задавайте.

Показать полностью 22 1
134

Переделка метательного планера в самолёт V2

Аллоха всем! Моя предыдущая переделка зашла и даже сподвигла кого-то сделать что-то подобное или вообще вернуться в моделизм. Это очень приятное ощущение :) Так что продолжим применять смекалку и инженерные навыки.

На днях мы с дочурой таки сломали вертолет и пока новый флайбар едет из Поднебесной я решил повторить попытку применить электронику вертолета на самолёте. В первую очередь взвесил вертолет, ТК думал забрать его двигатель, и нужно было прикинуть тягу.

Переделка метательного планера в самолёт V2 Самолет, Авиамоделизм, Радиоуправляемые модели, Переделка, Планер, Радиоуправляемый вертолёт, Хобби, Длиннопост

Планер на 500мм размахом я уже переделывал, да и тяжеловат он под такой мотор, так что срочно был реквизирован планер поменьше - размах 300мм.

Переделка метательного планера в самолёт V2 Самолет, Авиамоделизм, Радиоуправляемые модели, Переделка, Планер, Радиоуправляемый вертолёт, Хобби, Длиннопост

Планер боевой, крыло ремонтировалось с помощью универсальных материалов ( термоклей и палочка для мороженого), так что новый такой будет на пару грамм легче.

В первую очередь испытал мотор. Со всеми доступными мне пропеллерами тяги больше 14грамм я не получил :( Странно конечно, тк мотор грелся достаточно сильно с любым винтом. Сделал вывод, что у него изношены втулки и работает нормально он только вверх ногами как он и стоит в вертолёте. Ну и ладно, мотор может быть с другого донора. Взял 2 китайские таймерки - я про них уже рассказывал в одном из постов. Свое они уже отслужили и валялись на полке без дела. Кто надумает покупать - коробка выглядит вот так:

Переделка метательного планера в самолёт V2 Самолет, Авиамоделизм, Радиоуправляемые модели, Переделка, Планер, Радиоуправляемый вертолёт, Хобби, Длиннопост

Есть 2 варианта - с полимерным аккумом и с ионистором. Под наши цели лучше с аккумом.

Разобрал, достал кишочки и на "стенд":

Переделка метательного планера в самолёт V2 Самолет, Авиамоделизм, Радиоуправляемые модели, Переделка, Планер, Радиоуправляемый вертолёт, Хобби, Длиннопост

Отлично, 25 граммов тяги - то что надо. Будет двухмоторный самолёт :)

Собираю электронику в кучу и на весы

Переделка метательного планера в самолёт V2 Самолет, Авиамоделизм, Радиоуправляемые модели, Переделка, Планер, Радиоуправляемый вертолёт, Хобби, Длиннопост

В принципе неплохо. Сам планер без батареек, груза и кабины завесил 20грамм, так что тяговооруженность неплохая выходит, да и нагрузка на крыло все ещё в допусках.

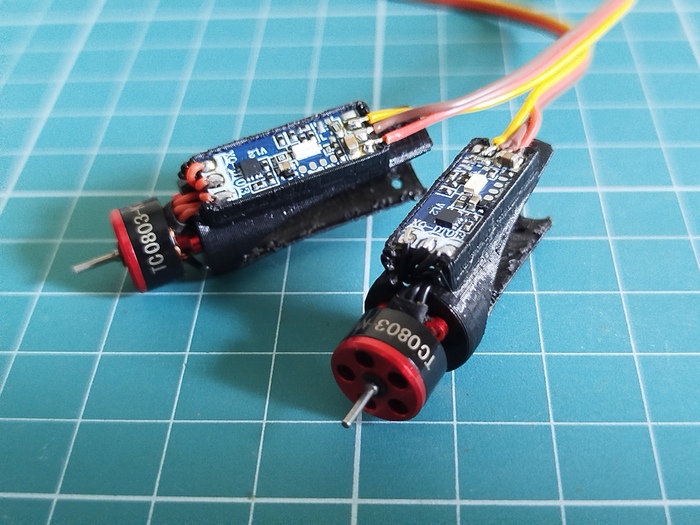

Примеряю моторы. Я их на термоклей приклеил к обрезкам палочек для мороженого и закрепил скотчем. В крыле небольшие прорези - не хотелось чтобы моторы сильно вперёд торчали да и центровка передняя выходила. В итоге моторы заходят в крыло на 5мм.

Переделка метательного планера в самолёт V2 Самолет, Авиамоделизм, Радиоуправляемые модели, Переделка, Планер, Радиоуправляемый вертолёт, Хобби, Длиннопост

Долго возился с платой - на родном передатчике можно реализовать только схему в рулём высоты и поворота и то плата не шибко удобно стоит. На Тараньке с модулем можно каналы инвертировать и будет то что надо. В общем решил делать как есть пока, а там посмотрим.

Переделка метательного планера в самолёт V2 Самолет, Авиамоделизм, Радиоуправляемые модели, Переделка, Планер, Радиоуправляемый вертолёт, Хобби, Длиннопост

Плата стала ровненько за кабиной. Клею все на термоклей и можно ставить тяги

Переделка метательного планера в самолёт V2 Самолет, Авиамоделизм, Радиоуправляемые модели, Переделка, Планер, Радиоуправляемый вертолёт, Хобби, Длиннопост

Тяги из шпажек для шашлыка, наконечники из скрепки. Завесы на рулях - скотч с двух сторон.

Кабину решил с одной стороны приклеить на скотч и крепить резинкой. Вид в сборе:

Переделка метательного планера в самолёт V2 Самолет, Авиамоделизм, Радиоуправляемые модели, Переделка, Планер, Радиоуправляемый вертолёт, Хобби, Длиннопост

Результат порадовал, все очень органично вышло, только тяги бы заменить на гибкие, они и легче и вид не портят. Но делаем из доступных материалов, так что так.

Еще пару слов о донорстве:
- из таймерок утащил не только моторы, но и аккумы. + Ещё остаются платы зарядки от УСБ. Так что игрушка очень полезная за 3$.
- моторы эти вполне продаются на Алиэкспресс за 1.5-2$ за 5 штук.
- акумуляторы от вертолета + от таймерок 200мач. На алике их тоже завались по 1$ за штуку. Маркировка 502030
- плату приемника можно купить и отдельно от вертолета, можно даже изначально самолетную купить - на том же алике 10-15$

Теперь ТТХ:
Размах - 300мм
Взлетный вес - 39гр
Нагрузка на крыло - 21гр/дм.кв.

Видео полетов пока не будет - заболел я да и в снег летать не особо приятно. Закончил модель в 3 ночи, вышел во двор под фонарь, сделал кружок - все работает, летит, рулится. На этом пока и остановился. Да, времени на переделку затрачено 5 часов за кинцом.

Всем летной погоды! Задавайте вопросы - всем отвечу.

Переделка метательного планера в самолёт V2 Самолет, Авиамоделизм, Радиоуправляемые модели, Переделка, Планер, Радиоуправляемый вертолёт, Хобби, Длиннопост
Показать полностью 9
227

Радиоуправляемая модель аэроглиссера.

Всех приветствую! Решил собрать радио управляемую модель для покатушек на воде, выбор пал на аэроглиссер, так как ему не старашны ни мелководье ни водоросли. Делал из пеноплекса. Теперь немного фото

Радиоуправляемая модель аэроглиссера. Аэроглиссер, Своими руками, Видео, Длиннопост
Радиоуправляемая модель аэроглиссера. Аэроглиссер, Своими руками, Видео, Длиннопост

Затянул обычной тканью от старой майки и пропитал эпоксидкой, сгладил чуть еще и "задул" грунтом

Радиоуправляемая модель аэроглиссера. Аэроглиссер, Своими руками, Видео, Длиннопост
Радиоуправляемая модель аэроглиссера. Аэроглиссер, Своими руками, Видео, Длиннопост

Батарейный отсек напечатал на 3Д принтере и вклеил

Радиоуправляемая модель аэроглиссера. Аэроглиссер, Своими руками, Видео, Длиннопост
Радиоуправляемая модель аэроглиссера. Аэроглиссер, Своими руками, Видео, Длиннопост

Детали моторамы из дюралевого профиля а крепления так же напечатаны. Первоначально широко расставил рули, что дало плохую управляемость. Переделал

Радиоуправляемая модель аэроглиссера. Аэроглиссер, Своими руками, Видео, Длиннопост

Блок электроники

Радиоуправляемая модель аэроглиссера. Аэроглиссер, Своими руками, Видео, Длиннопост

Задул на скорую руку краской (красить начисто не вижу смысла, т.к модель "боевая" для покатушек) в итоге вот

Радиоуправляемая модель аэроглиссера. Аэроглиссер, Своими руками, Видео, Длиннопост

Управление с универсального пульта

Радиоуправляемая модель аэроглиссера. Аэроглиссер, Своими руками, Видео, Длиннопост

Ну и видео испытаний (на видео без крышки батарейного отсека т.к забыл дома. Все тупо оклеил скотчем)

Всем добра!

Показать полностью 9 1
64

Корабли

Прочитал пост про китайские игрушечные корабли: https://pikabu.ru/story/na_predpriyatii_quotgraupnerquot_po_... и накрыло ностальгией. Отдыхали в 2014 г. на базе отдыха оз. Теренкуль Челябинской области и там проводился фестиваль действующих масштабных моделей от ЮУРГУ, все корабли были сделаны вручную:

Хоть погода была не очень, но корабли были очень красивы! На заглавном корабле даже вращалась и стреляла пушка и работали ходовые огни!

128

А говорят, самолеты крыльями не машут.

Думаю все, в свое время, страдали гигантизмом, вот пришла и моя очередь))

Приветствую вас, уважаемые читатели!

После постройки десятка разных моделей стал интересоваться ФПВ полетами. Попытки установить оборудование для ФПВ на построенные ранее самолеты не увенчались успехом - нагрузка на крыло получалось слишком большая. В следствии чего пришла идея постройки большой модели, что бы можно было навесить доп оборудование, диа и батареек горку.

В проектировании отталкивался от размеров листа пенополистерола (хотелось сделать модель максимально большую), коих у меня осталось много после утепления гаража. Нашел достаточно удобный конструктор http://winglib.com/ .

А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост

Накидал эскиз и работа пошла.

К сожалению фото изготовления совсем не много, я всегда очень сильно увлекаюсь процессом))

А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост

Листы полистерола толщиной 5 см, поэтому при постройке фюза пришлось склеивать два лиса, что бы набрать нужную толщину.

А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост
А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост

Стабилизаторы сначала сделал из 4 мм пвх пластика, но они оказались непомерно тяжелыми.

А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост

В итоге сделал их из того же полистерола.

А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост

Модель получилась достаточно большая. Еще на стадии проектирования подумал сделать крылья съемными, так и поступил

А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост
А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост

Но денег было в обрез так, что пришлось делать лонжероны из круглого кабельканала и это было ошибкой(( Лучше бы наскреб денег хотя бы на пару удочек...

Эт первый полет. (извините за небольшой мат в конце) Неправильно расчитал ЦТ. Пришлось постоянно держать руль высоты на себя. Плюс, а точнее минус - со складным винтом не хватает тяги.

А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост

Итог первого полета: сломан елевон, сломан пан-тилт для камеры. Но в принципе нестрашно и ремонтопригодно.


После ремонта, замены винта на нескладной и поправок с ЦТ был второй полет...

Я уже показывал данный видос, но там я связывал его с катапультой.

Как подсказали умные люди, флаттер возникает в следствии недостаточной стреловидности и отсутствия крутри крыла, еще из-за недостаточной жесткости (к слову о ланжеронах из кабель канала))). Решил крылья пока не делать по новой, а попытаться доработать как посоветовали.

Закруглить конец крыла и приподнять заднюю крому за елевоном. Обтянуть скотчем, в кабель каналы был вставлен деревянный брусок, также был добавлен лонжерон из удочки. Жесткость сильно возросла.

А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост
А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост
А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост
А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост
А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост
А говорят, самолеты крыльями не машут. Rc, Авиамоделизм, Манта, Большие модели, FPV, Видео, Длиннопост

На видео последний облет. (и прямо скажем - самый удачный)))

Буду заканчивать прозу)


ЛТХ

Размах крыла – 2 860мм

Длинна фюза – 1 200мм

Площадь крыла – 120 дм2

Вес с ВМГ (взлетный) – 5000 г

Нагрузка на крыло – 30 г/дм2

Двигатель – Turnigy SK3 4240 (740 об/в) 870вт

ESC – 60-80(max)А

Винт – 17х8

Батарея – 3S 8P 1500ма (12 000ма),  3S 2200ма (бортовое питание)

Скорость горизонт – 98 км/ч

Скорость сваливания – 27 км/ч

Видео: LawMate 1,2 ггц 1000 мвт

Автопилот: APM 2.5


Всем мягких посадок))


Баянометр ругается на видео, которое я уже выкладывал в посте про катапульту.

Показать полностью 13 3
42

Измеритель высоты авиамодельный ИВА-2 с голосовым оповещением.

Проект схемы и платы в сервисе EasyEDA : https://easyeda.com/ivan4x4a/28-10-18_govorjashij_visotomer_...

Схемы, скетчи и все необходимое в папке в Google диске: https://drive.google.com/open?id=1FIUY5Eggs82gZQbBFmCWg_77bs...

Полетное испытание версии ИВА-1: https://youtu.be/IHK8l99fkjI

Эквивалентная схема для Arduino Nano:

Измеритель высоты авиамодельный ИВА-2 с голосовым оповещением. Arduino, Проект, Atmega328, Авиамоделизм, Авиамодели, ATmega328p, Измерение высоты, Видео, Своими руками, Длиннопост

Схема бортового модуля на Arduino Pro Mini:

Измеритель высоты авиамодельный ИВА-2 с голосовым оповещением. Arduino, Проект, Atmega328, Авиамоделизм, Авиамодели, ATmega328p, Измерение высоты, Видео, Своими руками, Длиннопост

Шаблон для травления монтажной платы. в папке по ссылке выше есть готовый документ Word для распечатки. Уже смасштабированный.

Измеритель высоты авиамодельный ИВА-2 с голосовым оповещением. Arduino, Проект, Atmega328, Авиамоделизм, Авиамодели, ATmega328p, Измерение высоты, Видео, Своими руками, Длиннопост
Измеритель высоты авиамодельный ИВА-2 с голосовым оповещением. Arduino, Проект, Atmega328, Авиамоделизм, Авиамодели, ATmega328p, Измерение высоты, Видео, Своими руками, Длиннопост

Сама схема устройства на микросхеме Atmega328

Измеритель высоты авиамодельный ИВА-2 с голосовым оповещением. Arduino, Проект, Atmega328, Авиамоделизм, Авиамодели, ATmega328p, Измерение высоты, Видео, Своими руками, Длиннопост

Если вы используете новую микросхему Atmega328p, ей необходимо сначала залить bootloader. контакты для этого ищите в схеме. методика есть в многочисленных роликах на ютюбе. Если не получается, сообщите, помогу.


Надеюсь кому-нибудь эта работа будет полезной!


Спасибо!

Показать полностью 5
154

Открыли сезон 2019

Первые соревнования сезона 2019, а для меня первые за прошедшие 13 лет.

В двух словах - помнят еще руки как это делается :)

Небольшой фотоотчет ниже.

Открыли сезон 2019 Авиамоделизм, Авиамодели, Воздушный бой, Радиоуправляемые модели, Соревнования, Хобби, Видео, Длиннопост
Открыли сезон 2019 Авиамоделизм, Авиамодели, Воздушный бой, Радиоуправляемые модели, Соревнования, Хобби, Видео, Длиннопост
Открыли сезон 2019 Авиамоделизм, Авиамодели, Воздушный бой, Радиоуправляемые модели, Соревнования, Хобби, Видео, Длиннопост
Открыли сезон 2019 Авиамоделизм, Авиамодели, Воздушный бой, Радиоуправляемые модели, Соревнования, Хобби, Видео, Длиннопост

Первый тур поверг меня в шок - не думал что за это время так вырос уровень пилотов...

Телефон справился плохо, возможно будет еще видео с нормальной камеры. Это так, для примера.


Итоги первого тура - отрубы есть, время налетал, в середине боя сбил то-ли Зеро, то-ли что-то похожее. Долетывал тур с чувством что в самолете стало больше деталей, и это оказалось так:

Открыли сезон 2019 Авиамоделизм, Авиамодели, Воздушный бой, Радиоуправляемые модели, Соревнования, Хобби, Видео, Длиннопост

Через 30 минут летал как новенький :) Кстати, на тренировке, столкновение было в эту же консоль только на 2 сантиметра ближе к фюзеляжу. Да и вообще за этот день из 5 или 6 столкновений 4 было именно в эту точку консоли...

Открыли сезон 2019 Авиамоделизм, Авиамодели, Воздушный бой, Радиоуправляемые модели, Соревнования, Хобби, Видео, Длиннопост

Дома подбиваю повреждения:


Разрезанная и уже отремонтированная консоль

Открыли сезон 2019 Авиамоделизм, Авиамодели, Воздушный бой, Радиоуправляемые модели, Соревнования, Хобби, Видео, Длиннопост

Выломанное крепление крыла как спереди, так и сбоку. Финал летал в таком виде, все думал когда же крыло отвалится, но оно сдюжило и даже выдержало еще одно столкновение законцовками.

Открыли сезон 2019 Авиамоделизм, Авиамодели, Воздушный бой, Радиоуправляемые модели, Соревнования, Хобби, Видео, Длиннопост
Открыли сезон 2019 Авиамоделизм, Авиамодели, Воздушный бой, Радиоуправляемые модели, Соревнования, Хобби, Видео, Длиннопост
Открыли сезон 2019 Авиамоделизм, Авиамодели, Воздушный бой, Радиоуправляемые модели, Соревнования, Хобби, Видео, Длиннопост

Летал в 2х классах - Союз500 и ACES WW II.

В союзе до финала не хватило 100 очков - по сути одного отруба. Ну и самолет у меня тяжелый, за счет этого 240 очков бонуса за вес потерял, так бы вообще 6м в финал зашел.

Но все туры отлетаны результативно - от 1 до 3х отрубов за тур.

ACES летал для массовости, но даже удалось попасть в финал. Отрубов было меньше конечно - миг с союзовским мотором был конкретно медленнее, но зато отрубы были красивее :) В одном туре зарулился и потерял контроль, что лишило меня возможности сделать отруб и налетать больше времени - глупая ошибка. Но в финале удалось даже на 1 место вверх подняться :)


Как подтверждение удачного возвращения в спорт - Союз500 11 место из 20, ACES WW II - 6 место из 10.

Открыли сезон 2019 Авиамоделизм, Авиамодели, Воздушный бой, Радиоуправляемые модели, Соревнования, Хобби, Видео, Длиннопост

ПС: Если есть интерес - могу сделать большой фотопост с красивыми снимками моделей участников.

Показать полностью 9 1
129

Новый самолёт под АСЕS

Заезжал на дачу к родителям и нашел самолёт, который начинал делать лет 15 назад, да так и не закончил. Несколько лет назад порывался его выкинуть, но племянник уговорил отдать ему - типа он его доделает... Не доделал :( самолёт лежал в куче хлама, которая есть на любой советской даче, и был слегка поеден мышами и ими же обосран... В итоге был отмыт и загружен в багажник.

Новый самолёт под АСЕS Авиамоделизм, Авиамодели, Радиоуправляемые модели, Воздушный бой, Хобби, Длиннопост

Прототип модели японец Ки-84. Масштаб 1/12.

После обследования того, что осталось решил фюзеляж выбросить, а остальное подрихтовать и пустить в дело.

Фюзеляж делал из техноплекса и потом усилил углеволокном в хвосте, ТК он очень тонкий, и в носу обтянул стеклотканью.

Новый самолёт под АСЕS Авиамоделизм, Авиамодели, Радиоуправляемые модели, Воздушный бой, Хобби, Длиннопост

Грунтовка капота - баллончиком оконо подъезда... Да, печально без мастерской - как в каменный век попал.

Новый самолёт под АСЕS Авиамоделизм, Авиамодели, Радиоуправляемые модели, Воздушный бой, Хобби, Длиннопост

После обтяжки скотчем и покраски почувствовал себя режущим плотером. Часа 4 из самоклейки вырезал, но вышло достойно.

Новый самолёт под АСЕS Авиамоделизм, Авиамодели, Радиоуправляемые модели, Воздушный бой, Хобби, Длиннопост

Сегодня облетал модель. Страшно было такую красоту об землю ударить, но оказалось что триммирования практически и не понадобилось - летит как по рельсам. Единственное что до соревнований надо определиться с винтом и центровкой. Сейчас модель имеет тенденцию к сваливанию в вираже, и если на Миге с его достаточно большой скоростью это не так критично, то тут дело другое. Наверное придется утяжелять нос. На более поздних моделях такого нету тк крыло имеет крутку и геометрическую и аэродинамическую, а тут крыло прямое... На даже если не получится завтавить самолёт летать маневренно и предсказуемо - будет отличный "шоукар", на данном этапе летит очень копийно, а как выглядит судите сами. Фото с сегодняшних полетов:

Новый самолёт под АСЕS Авиамоделизм, Авиамодели, Радиоуправляемые модели, Воздушный бой, Хобби, Длиннопост
Новый самолёт под АСЕS Авиамоделизм, Авиамодели, Радиоуправляемые модели, Воздушный бой, Хобби, Длиннопост
Новый самолёт под АСЕS Авиамоделизм, Авиамодели, Радиоуправляемые модели, Воздушный бой, Хобби, Длиннопост
Новый самолёт под АСЕS Авиамоделизм, Авиамодели, Радиоуправляемые модели, Воздушный бой, Хобби, Длиннопост

Видео не будет, по крайней мере пока - некому снять. Может на соревнованиях кто запечатлит.

Показать полностью 7
32

Приемник р/у FPRX-A43 для пульта FP-A42 и пульта ранней версии на микросхеме Atmega328

Проект схемы и платы: https://easyeda.com/ivan4x4a/09-11-18-fprx-a43-fp-a42-smd-2

Схемы, чертежи и скетч для изготовления: https://drive.google.com/drive/folders/1rVxFCrfSC3EpU7OL8NUc...

Принципиальная схема

Приемник р/у FPRX-A43 для пульта FP-A42 и пульта ранней версии на микросхеме Atmega328 Arduino, Проект, Atmega328, Авиамоделизм, Своими руками, Самоделки, Радиоуправление, Пульт fp-a42, Видео, Длиннопост

рисунок для лазерно-утужного изготовления печатной платы.

В этой папке есть готовый к печати файл: https://drive.google.com/drive/folders/1rVxFCrfSC3EpU7OL8NUc...

Приемник р/у FPRX-A43 для пульта FP-A42 и пульта ранней версии на микросхеме Atmega328 Arduino, Проект, Atmega328, Авиамоделизм, Своими руками, Самоделки, Радиоуправление, Пульт fp-a42, Видео, Длиннопост

Размещение элементов на плате

Приемник р/у FPRX-A43 для пульта FP-A42 и пульта ранней версии на микросхеме Atmega328 Arduino, Проект, Atmega328, Авиамоделизм, Своими руками, Самоделки, Радиоуправление, Пульт fp-a42, Видео, Длиннопост

Надеюсь кому-нибудь пригодится!

Желаю Удачи!

Показать полностью 2
69

Радиоуправление FP-A43L с корректором параметров KPU-A43L. Полное испытание с крылом Pyth-700V2.

Скетчи, схемы, чертежи: https://drive.google.com/open?id=1UUlgWa95KzwSwDCd109HtK2uVa...


Всем моделистам и начинающим Огромный Привет!!!

Мы ищем frontend-разработчика

Мы ищем frontend-разработчика

Привет!)


Мы открываем новую вакансию на позицию frontend-разработчика!

Как и в прошлые разы для backend-разработчиков (раз, два), мы предлагаем небольшую игру, где вам необходимо при помощи знаний JS, CSS и HTML пройти ряд испытаний!


Зачем всё это?

Каждый день на Пикабу заходит 2,5 млн человек, появляется около 2500 постов и 95 000 комментариев. Наша цель – делать самое уютное и удобное сообщество. Мы хотим регулярно радовать пользователей новыми функциями, не задерживать обещанные обновления и вовремя отлавливать баги.


Что надо делать?

Например, реализовывать новые фичи (как эти) и улучшать инструменты для работы внутри Пикабу. Не бояться рутины и командной работы (по чатам!).


Вам необходимо знать современные JS, CSS и HTML, уметь писать быстрый и безопасный код ;) Хотя бы немножко знать о Less, Sass, webpack, gulp, npm, Web APIs, jsDoc, git и др.


Какие у вас условия?

Рыночное вознаграждение по результатам тестового и собеседования, официальное оформление, полный рабочий день, но гибкий график. Если вас не пугает удаленная работа и ваш часовой пояс отличается от московского не больше, чем на 3 часа, тогда вы тоже можете присоединиться к нам!


Ну как, интересно? Тогда пробуйте ваши силы по ссылке :)

Если вы успешно пройдете испытание и оставите достаточно информации о себе (ссылку на резюме, примеры кода, описание ваших знаний), и если наша вакансия ещё не будет закрыта, то мы с вами обязательно свяжемся по email.

Удачи вам! ;)

Показать полностью
Отличная работа, все прочитано!
