Звонит Гена в воскресенье утром, голос бодрый: Сергей, у меня на даче запашок. Не пойму откуда, ты в таком разбираешься?

Разбираюсь. Подполковник в отставке, военный связист, сорок лет с паяльником - горелой изоляции нанюхался с запасом. Меня зовут Сергей. В радиолюбительском эфире - Кварц: прижилось со службы, кварцевый резонатор держит частоту точно, ну вот и я так. Завел тут блог - буду рассказывать про мастерскую, радио и дачную электронику. И про соседа Гену. Про Гену - отдельно.

Гена - старший лейтенант в отставке, сосед по даче, сослуживец с лейтенантских времен. Мужик хороший, рукастый. Живет по одной доктрине: авось. Я дисциплиной дошел до подполковника, он авосем вышел старлеем. Рангом давно не меряемся - просто дружим тридцать лет. Жена моя Татьяна (бывшая медсестра, тридцать лет по гарнизонам за мной) называет Гену наглядным пособием. Внук Мишка (восемь лет, ходит со мной в мастерскую) спросил однажды: дед, а почему у Гены все время что-нибудь горит? Объясняю: авось, Миш. Авось гарантии не дает.

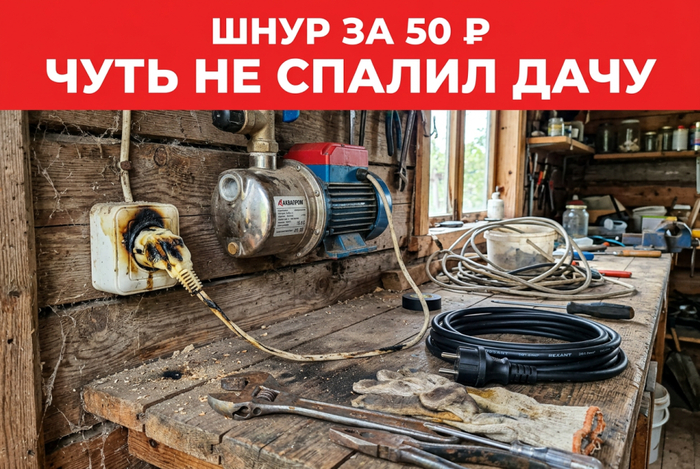

Итак. Приехал. Дача у Гены справная - домик, теплица, скважина. В пристройке насос поверхностный, мощность на шильдике восемьсот ватт. Рядом с насосом - удлинитель. Китайский, тоненький, за пятьдесят рублей с рынка. Провод жиденький, вилка с желтизной.

Гена стоит рядом, смотрит значительно: три недели работает через этот шнур. Временно, пока нормальный не куплю.

Спрашиваю: ты мощность насоса считал, когда шнур выбирал?

Гена смотрит удивленно. Зачем считать? Пощупал - не тонкий же. Три недели работало. Вот запашок небольшой, но работает же.

Работает. Пока.

Смотрю на вилку. У основания изоляция приплавилась, нагар. Запах горелой изоляции под нагрузкой - кто хоть раз на ночной смене это нюхал, больше не перепутает.

Доложу по порядку.

Насос 800 Вт, сеть 220 В. Рабочий ток: I = P / U = 800 / 220 - примерно 3,6 ампера. Цифры с шильдика, взял как написано. Написал на бумажке, показываю Гене. Плюс у насоса с асинхронным двигателем пусковой ток в несколько раз выше рабочего - на запуске жилу дергает еще сильнее.

Гена смотрит на цифры, потом говорит: Сережа, ты мне суд зачитал или помочь пришел?

Помочь. А цифры - чтоб второй раз на эти грабли не встать.

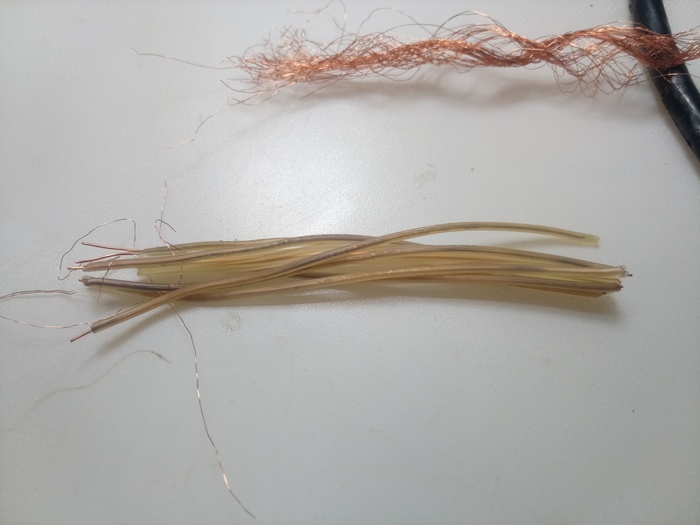

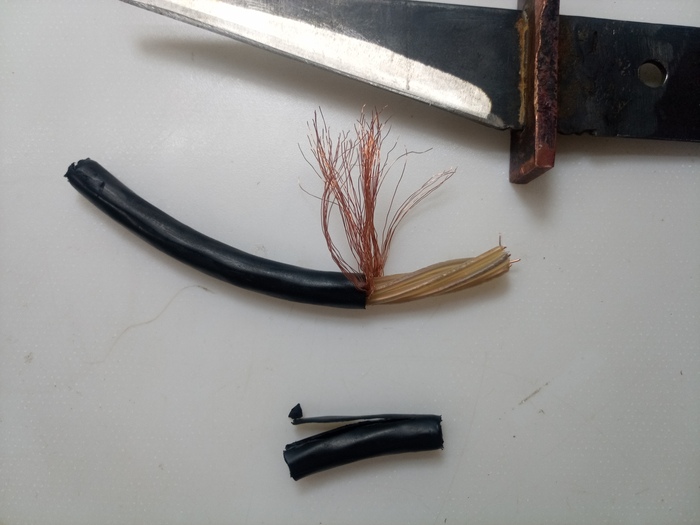

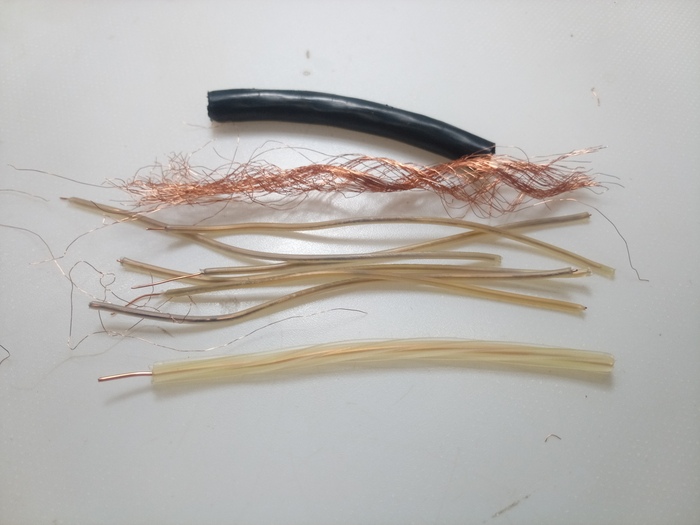

Теперь шнур. Дешевый удлинитель за полтиник - жила заявлена 0,5 квадратного миллиметра. Тонкая жила на длительную нагрузку рассчитана на считанные амперы, а насос требует больше. Шнур греется медленно, каждый полив добавляет по чуть-чуть. Самое горячее место у вилки: там и нагрузка на изгиб, и нагрев. Три недели - и изоляция поплыла.

Пощупать провод - это догадка. Греется или нет, на ощупь не угадаешь, пока не запахло. Сечение считают по току нагрузки. Толщина на глаз тут ничего не решает.

Перед тем как разобрать - обесточил все. Вилку из розетки вытащил, в щитке автомат отключил, проверил индикатором - мертво. Двести двадцать уважают только обесточенными. Привычка с узлов связи: сначала убедился прибором, потом взялся руками.

Поменяли шнур. Взяли нормальный, с жилой 1,5 квадрата, с заземлением. Включили. Насос работает, вилка холодная - рукой проверил через полчаса.

Гена стоит, смотрит на старую вилку с нагаром. Потом на меня. Говорит задумчиво: просто пятьдесят рублей сэкономил. Мог нормальный взять за двести.

Мог, Гена.

Вечером Татьяна выслушала и кивнула: хорошо, говорит, успел. У Гены пристройка деревянная.

Юра - мой давний товарищ по эфиру, живет в другом городе, держим связь по позывным - когда рассказал ему историю, помолчал и говорит: Кварц, ты Гену за тридцать лет перевоспитаешь когда-нибудь?

Пробую. Третий десяток лет пробую.

Зерно простое: если вешаете на удлинитель что-то с двигателем - посчитайте ток. Мощность прибора с шильдика делите на 220, получаете рабочий ток. По этому числу смотрите допустимое сечение провода, и берите с запасом на пусковой. Дешевый шнур за полтиник выходит дороже там, где есть нагрузка.

Где временно - там потом горит.

А у вас бывало - брали шнур на глаз, а потом нюхали?

Именно поэтому нормы требуют, чтобы соединение проводников из разных металлов выполнялось только с помощью клеммников, гильз или сварки - исключается прямой механический контакт двух разных материалов. Скрутка, даже пропаянная (а паять алюминий бытовым паяльником почти невозможно), остаётся под запретом.

Три рабочих способа, одобренных практикой

1. Пружинные клеммники с универсальной смазкой

Самый простой и быстрый метод. Речь о самозажимных клеммниках, которые для алюминия обязательно должны быть с пастой-смазкой внутри. Паста заполняет микронеровности, вытесняет воздух и предотвращает окисление. При этом контакт алюминий-медь происходит не напрямую, а через лужёную или никелированную шину внутри корпуса. Такие клеммники рассчитаны на токи до 32 А и позволяют выполнить ответвление без инструмента. Важный момент: на алюминиевый провод перед зачисткой нужно снять оксидную плёнку - она не даст контакту замкнуться. Некоторые мастера дополнительно смазывают зачищенный провод той же пастой. Купить подходящие клеммники можно в Вольтмаркете.

2. Винтовые клеммники с разделительной пластиной

Старый проверенный способ - клеммные колодки, где контакты алюминия и меди не соприкасаются. Внутри такой колодки два винтовых зажима соединены стальной или латунной шиной. Алюминий зажимается с одной стороны, медь - с другой. Но есть нюанс: алюминий под винтом нужно обязательно ставить на пружинную шайбу (гровер) и поджимать в два захода с контрольным моментом через 10-15 минут. Алюминий "плывёт", и без этого контакт ослабнет. Никогда не используйте обычные винтовые колодки без шайб - это почти гарантированный нагрев со временем.

3. Опрессовка гильзами

Самый надёжный, но трудоёмкий способ - обжим специальными гильзами для соединения алюминий-медь (например, меднолужёные гильзы с алюминиевым вкладышем или комбинированные ГАМ). Требует ручного пресс-клещей и навыка: обжим делается в два или три захода по длине гильзы. После обжига обеспечивается монолитное соединение без воздушных зазоров, сопротивление такого стыка практически равно сопротивлению цельного провода. Недостаток - если нужно заменить розетку или выключатель, придётся отрезать гильзу и делать новый обжим; запас провода должен быть с запасом.

Один опасный "дедовский" способ: скрутка с изолентой

Скрутка алюминия с медью - до сих пор встречается в старых квартирах. Иногда её дополнительно "усиливают" опрессовкой кусачками или пропайкой. Первое даёт хрупкое соединение, второе - паять алюминий обычным припоем без специального флюса не получится. На практике такая скрутка держит нагрузку несколько месяцев, потом начинается нагрев.

Если в щитке нет дифференциальной защиты, короткое замыкание может произойти незаметно.

Что выбрать для квартиры?

Для большинства бытовых ситуаций (розетки, освещение, выключатели) оптимальны пружинные клеммники с пастой. Они компактны, не требуют обслуживания и позволяют легко демонтировать соединение. Для вводных линий и мощных нагрузок (электроплита, варочная панель) лучше использовать опрессовку гильзами или винтовые колодки с гровером. Если в распределительной коробке больше двух соединений, стоит подумать о клеммных блоках на DIN-рейку - они упрощают монтаж и ревизию.

Важно помнить: ни один клеммник не спасёт, если алюминиевый провод уже "устал" - имеются трещины, перегибы или потемнение. В таком случае безопаснее полностью заменить старую линию на медную, хотя это дороже. Однако временное решение с правильными клеммниками вполне допустимо на срок до капитального ремонта.

Частые вопросы из комментариев

• Можно ли просто нанести пасту на скрутку? - Нет, паста не компенсирует разницу в тепловом расширении и не предотвратит ослабление контакта при циклах нагрева.

• Подойдут ли универсальные клеммники Wago? - Да, но только серии, заявленной производителем для алюминия (обычно в описании указано "Al/Cu"). Обычные клеммники без пасты для алюминия не предназначены.

Как видите, соединять алюминий с медью можно, но только с пониманием физики процессов и выбором правильного метода. Поделитесь в комментариях: сталкивались с плавлением скруток в старой проводке? Какой способ считаете самым надёжным?
