Делаем комбинированное реле на автомобиль
В этом видео будет показана разработка комбинированного реле на автомобиль. Суть разработки заключается в том, что с помощью микроконтроллера можно задать разные параметры работы комбинированного реле.
Ссылка на схему и прошивку
Схему и прошивку вы используете на свой страх и риск!

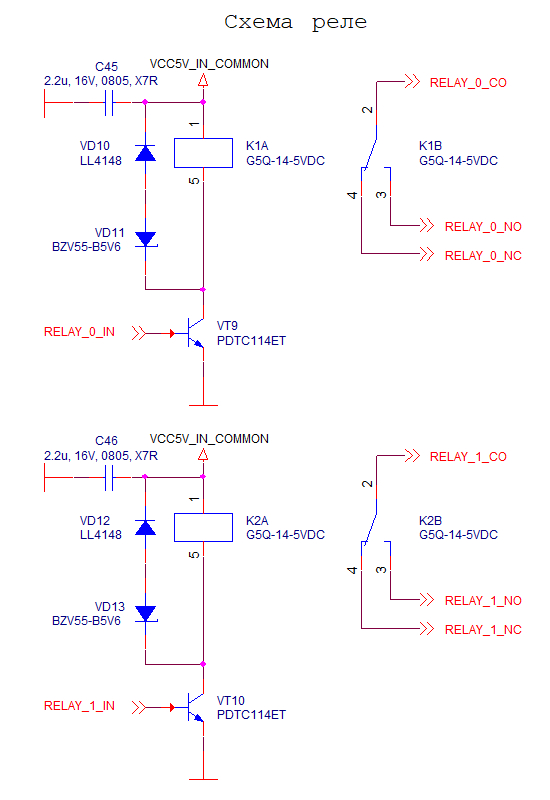

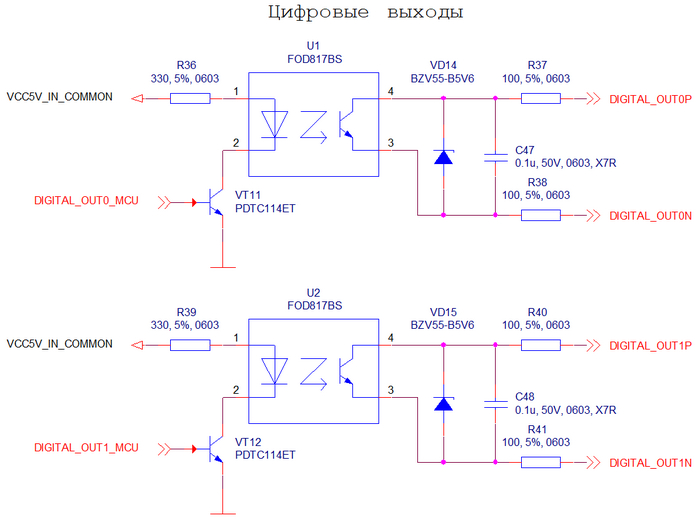

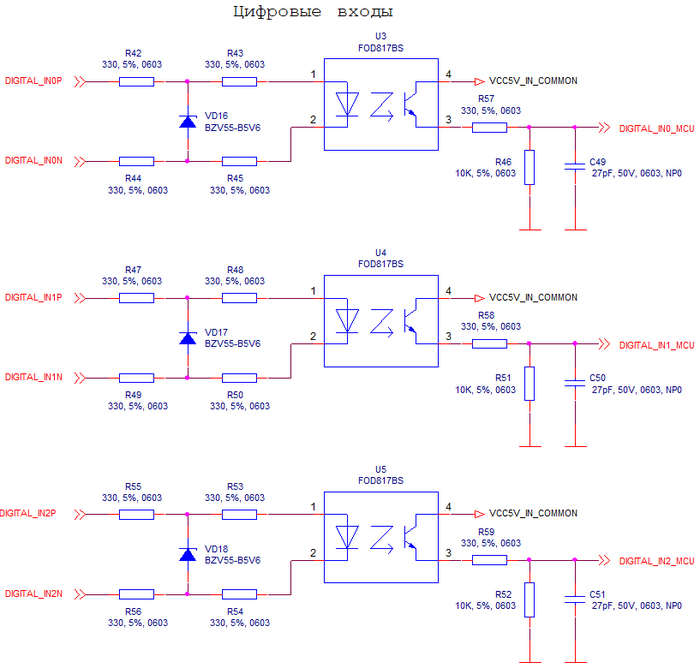

Ещё одно самодельные устройство. Оно предназначено для удалённого управления: включения или выключения, для опроса датчиков вроде кнопок. Для этого устройство имеет два реле, три оптрона на вход, два оптрона на выход, интерфейс USB, GPRS модуль, микроконтроллер с часами и батарейкой для этих часов.

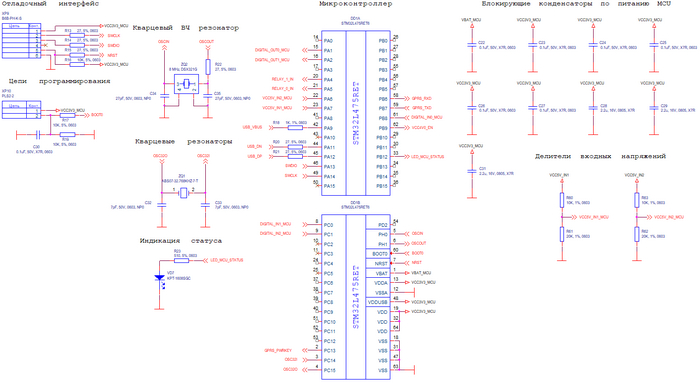

Микроконтроллер взял мало потребляющий STM32L475RCT6. Модуль GPRS это LYNQ L206C. У устройства два USB-B разъёма. Один разъём это питание и USB интерфейс микроконтроллера. Он должен быть подключён к компьютеру. Второй разъём питание и интерфейс USB модуля GPRS. Должен быть подключён или к источнику питания 5В или к ранее сделанному мною POWERBANK.

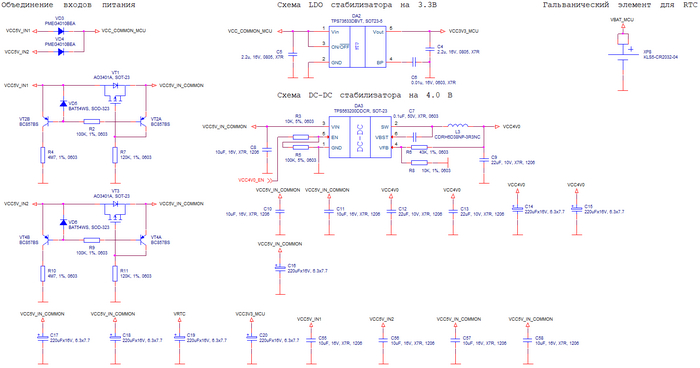

Предусмотрен слот для батарейки 2032. Она питает модуль часов (RTC) в микроконтроллере, так как предусмотрено включение и выключение устройств по заданному времени.
Плата монтируется в пластиковом корпусе предназначенном для установки на DIN рейку. Корпус куплен на Aliexpress.
Плата была заказана у JLCPCB. Толщина 1.5 мм, двухслойная, есть шелкография. Сейчас смотрю где можно заказывать платы.
Для этого устройства прошивку Я ещё не доделал. Готово включение-выключение по времени и по командам с ПК. Готов загрузчик. Готово консольное приложение для управления и удалённого обновления. Не готово управление через SMS.
Имеется вот такой терморегулятор.
http://grandmeyer.ru/uslugi/hw500/
Grand Meyer HW500
С начала использования при включении напряжения на нагрузку(даже без самой нагрузки) слышно жужжание как на видео. Причем отчетливо слышен звук срабатывания реле отличающийся по характеру от самого жужжания. При замере напряжения подаваемого на катушку реле выяснилось что идет 17,4В, а рабочее напряжение реле - 24В.
Поможет ли замена реле или дело в другом?
Два человека из трех мечтают получить в подарок на Новый год технику — так показывают опросы общественного мнения. Но ведь техника бывает такой разной! Расскажите, о чем мечтаете именно вы. Представьте: разворачиваете подарок, а там…
Уважаемые электрики, нужна помощь. Не могу понять, к каким ножкам подключать пятиконтактное переключающее реле. Уже весь извёлся, ничего не выходит.
Здравствуйте. Озадачился с зажиганием на мотоцикл Урал. В общем, не хочу готовые, или переделки сторонние от 2108 с датчиком хода. Хочу сохранить кулочковое, чтоб было опережение как по заводу.
Суть, с прерывателя выходи импульс "-". Он управляет катушкой зажигания. Но очень быстро обгорает контакт на прерывателе. Хочу разгрузить контакт через мосфет реле. Но не могу понять какое надо искать. Может сталкивался кто?
Уточню, выходит импульс "-", его нужно разгрузить через мосфет реле. Где такое реле найти? Может схему нарисует кто?
Привет, пикабушники. Такой вопрос нам на подстанцию заказали реле тока РСТ-82У-20. Есть кто работал с таким реле. Вкратце если можно, объясните все тонкости и нюансы. Понимаю, что некоторые скажут "читай паспорт, там все есть" но все таки хочу услышать людей у кого есть опыт работы с данным устройством. Спасибо за внимание.
Всем привет, подскажите нужно wifi реле сухого контакта или компактное реле с сухим контактом у которого питание 220в, нужно удаленно открывать дверь, у меня есть wifi реле Tuya, оно только может подавать питание при включении, а мне нужно просто замкнуть два провода. хотел к нему подключить компактное реле, но нигде не могу найти, все реле на 220в большие, всем спасибо!
Вероятно поспешил с покупкой. Подскажите пожалуйста, цель: по расписанию после 19:00 до 8:00 отключать подачу питания на светильник без возможности включить свет с выключателя.
В текущем условии есть выключатель и лампочка в ванной. Остальное под натяжным потолком / в стене.
Как крайний вариант (как на видео) предполагаю можно подключить напрямую лампочку, но тогда выключателем не воспользоваться вообще?
Или чем-то иным можно решить задачу?
