Ремонт Neo Geo pocket. Консоль не включается
Эту консоль я купил чисто из интереса. Neo Geo Pocket – портативная приставка 1998 года, выпущенная компанией SNK. В тот же год появились Gameboy Light (который я уже чинил) и Gameboy Color. SNK – это авторы легендарного Metal Slug, а также менее известных у нас Fatal Fury и King of Fighters. Давайте разберёмся, что внутри!
Первичный осмотр
Состояние консоли… ну, такое себе. Грязная, очень грязная – придётся хорошо чистить. Кроме того:

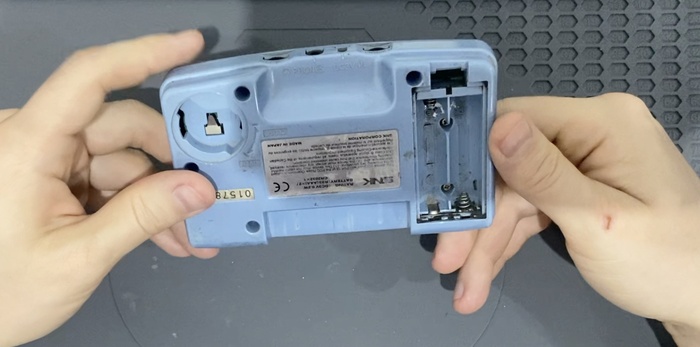

Нет крышек для батареек.
Отсутствует внутренняя батарейка – если в Gameboy картриджи иногда содержали батарейку для сохранений, то тут её встроили прямо в консоль. Она отвечает за время, настройки и сохранения.

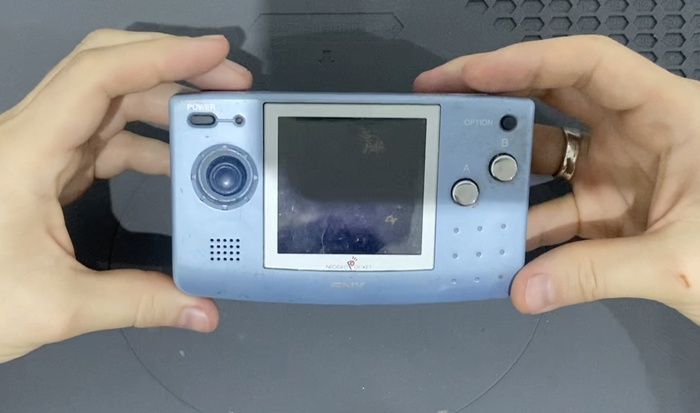

Экран повреждён – в верхнем правом углу мёртвое пятно, внизу – отслоение плёнки.
Внутри что-то болтается – может, болтик, а может, и что-то более важное.


Корпус грязный, но не убитый. В общем, разбираем!
Внутренний мир Neo Geo Pocket
Под крышкой — ничего катастрофического. Пыль есть, но коррозии и механических повреждений нет.
Главное, что бросается в глаза – огромный стик в виде креста. Это 8-позиционный джойстик, и именно он – главная фишка консоли.
💡 Почему это круто? В 1998 году хорошие экраны уже никого не удивляли, а вот эргономичный стик, который до сих пор считается лучшим для файтингов, – редкость. У него крутая тактильная отдача, и пользоваться им реально приятно.
Передать ощущения через текст невозможно, но если интересно услышать его щелчки и посмотреть весь процесс ремонта, я, как обычно, смонтировал видеоролик всего ремонта. Спасибо за ваши просмотры, лайки и подписки на Ютубе. На таких маленьких каналах, как мой, они сильно помогают продвигать контент!
А если вы фанат длиннопостов – продолжаем. И да, комментариям и плюсам тоже рад!
Что интересного в конструкции?
🔹 Внутри картриджного разъёма есть чёрная губка – она фиксирует картридж, улучшая контакт. До этого нигде не видел такого решения.
🔹 Разметка для сборки – на плате иконки показывают, какие болтики вкручивать, а какие отверстия оставить свободными.
Обратная сторона платы и "беглый" дроссель
Переворачиваю консоль, снимаю шлейф дисплея. Здесь ещё больше грязи, но главное – нахожу оторванный дроссель, который и бренчал внутри.
Очевидно, что внутри жили насекомые, судя по паутине и следам грязи. Всё чистим спиртом и ватными палочками.
📌 Маленький, но классный инженерный штрих – под экраном есть оранжевые квадратики из поролона. Они смягчают давление экрана на плату.

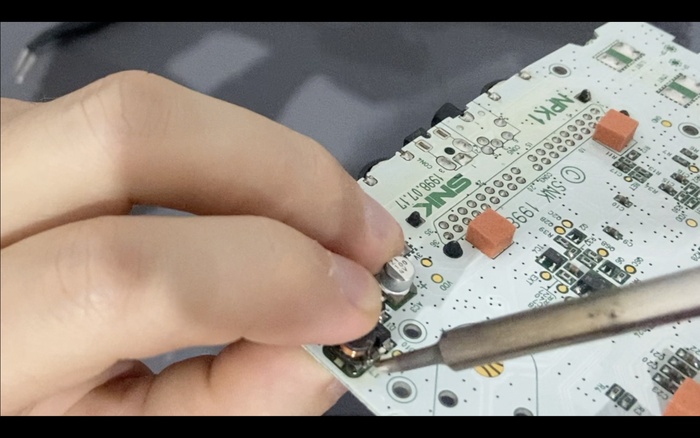

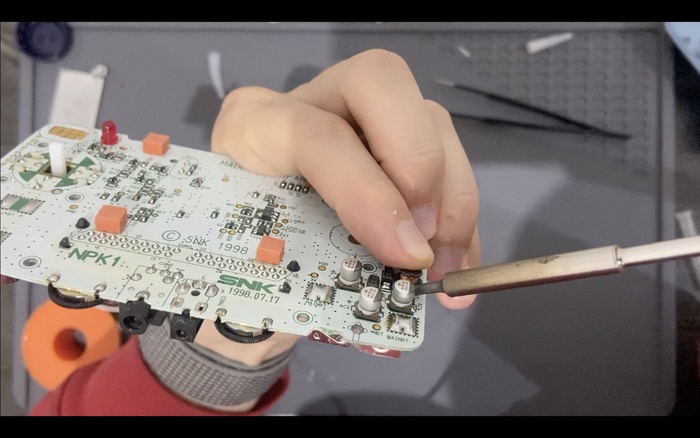

Припаиваю дроссель
⚡ Хорошие новости – сам дроссель цел, просто оторвались контакты. Их можно зачистить, залудить и припаять обратно. Дроссель по своей сути - медная катушка, если сами витки не повреждены, то он должен работать, ломаться там попросту нечему.


На фото видно, что плата уже чистая – ни пыли, ни паутины.
Первый запуск – работает ли консоль?
Перед тестом дочищаю корпус, убираю основные загрязнения.
🔌 Момент истины…
✅ Консоль включилась!
✅ Экран работает (хотя и повреждён).
✅ Звук есть.
✅ Кнопки откликаются.
Бинго!
Финальная очистка – грязи было ОЧЕНЬ много
Решаю сделать глубокую чистку.
🛁 Тщательно промываю корпус в мыльной воде – грязи было реально много.
3D-печать крышек для батареек.

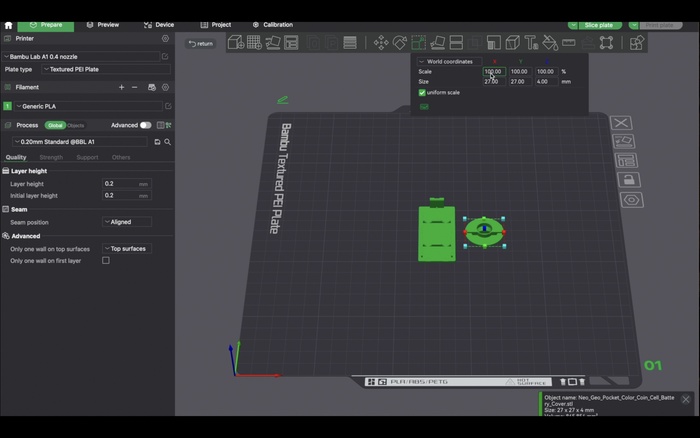

Нашёл в интернете модели крышек и распечатал их на 3D-принтере. Первая попытка – крышки болтаются. Увеличил их размер на 5%.


Просто увеличиваю немного масштаб
Вторая печать ушла в работу.
Вторая печать – крышка для батарейки CR2032 села идеально. А вот для батареек AA великовата – пока использую чуть меньшую с зазором.
Возможные доработки:
Можно напечатать в цвет корпуса, но всё равно будет видно, что они не оригинальные. Ну и можно поправить модель большой крышки, чтобы она подходила идеально.
Что дальше?
К сожалению, игр у меня нет, так что могу только лазить по встроенному меню – часы, календарь, будильник, гороскоп (да, там есть гороскоп!).
📺 Менять экран особого смысла нет – новый стоит как вся консоль (~4-5 тысяч рублей). Если бы это была Neo Geo Pocket Color, тогда да, стоило бы заморочиться, но пока сломанных Color-версий мне не попадалось.
Итог
Neo Geo Pocket – интересная консоль с крутым стик-перекрестием, но с неудачным чёрно-белым экраном. SNK быстро исправились, выпустив цветную версию.
🔧 Теперь консоль чистая, полностью рабочая и ждёт свою игру.
Если вам понравилось – ставьте плюсы, задавайте вопросы и пишите комментарии! Заходите на YouTube, там видео с ремонтом – звук стика ТОП!
Спасибо за внимание и до встречи в новых ремонтах!
