Почему я купил никому не известную, нерабочую консоль?

В своих первых постах я рассказывал, как начал с ремонта десяти Nintendo DS Lite. Потом было ещё десять таких же, затем - оригинальный Game Boy, GBA SP и малоизвестная мне Neo Geo Pocket. И вот с консолью от SNK мне стало интересно не сравнивать игры, а изучать электронику внутри.

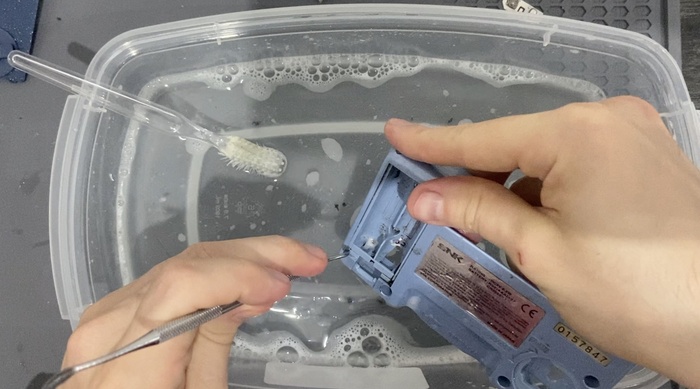

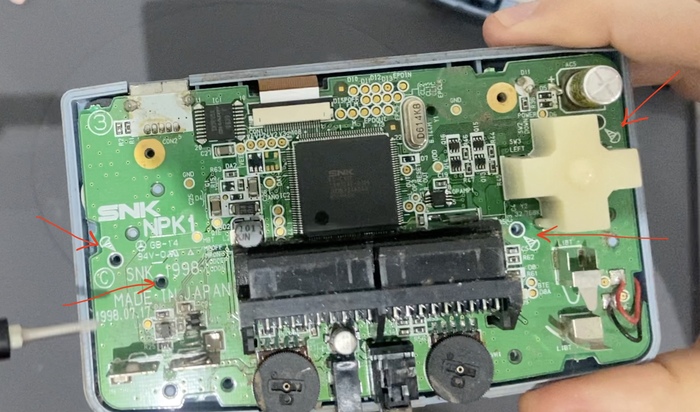

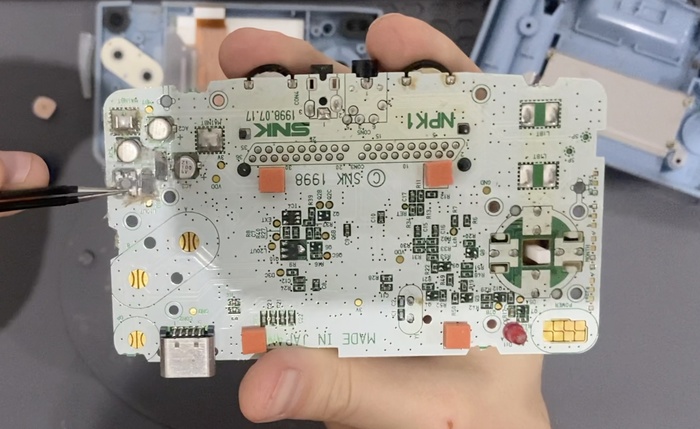

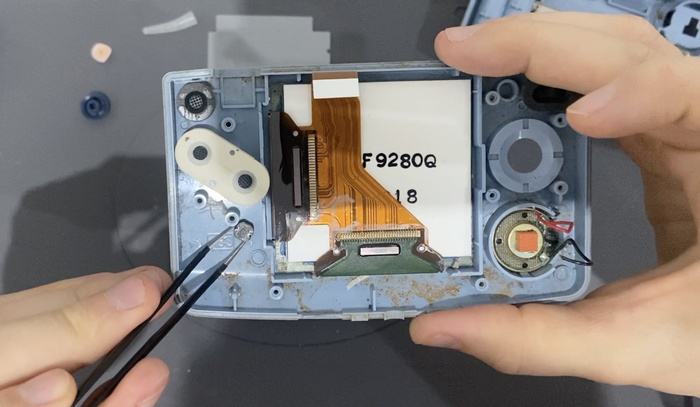

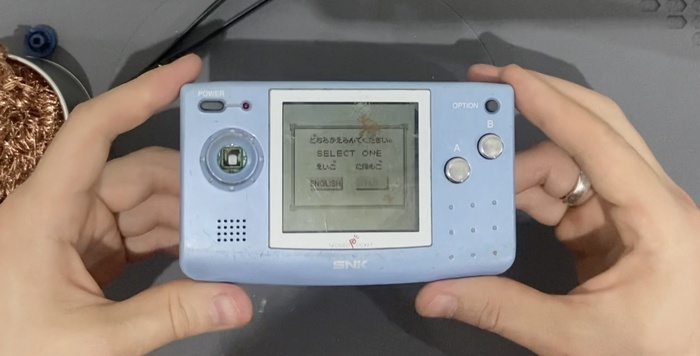

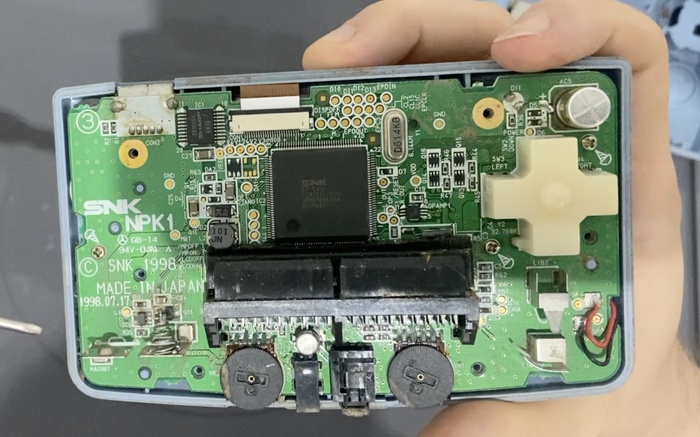

Отчёт по Neo Geo можно прочитать в этом посте, а я тем временем начал исследовать, какие ещё портативные консоли выходили в конце 80-х и начале 90-х. Это: Atari Lynx (её пока не достал), Sega Game Gear (ремонт тут), PC Engine GT Turbo от NEC (сломанные стоят под 20к, пока не тяну), WonderSwan от Bandai и Watara Supervision. Итого 7 устройств, из которых я уже отремонтировал 3. Watara может стать четвёртой - счёт в мою пользу 4:3.

Много слов - пора к делу.

Вскрываю консоль

Сначала вставил батарейки и попытался включить - признаков жизни ноль. Не загорается светодиод, нет звука, картинка не появляется. Раскручиваю нижнюю часть и сразу вижу: отвалился провод от батарейного терминала. Обратите внимание на пригарину на текстолите - да и на сам текстолит: тут даже маски нет. Вид в целом такой, будто эту консоль собирали дети на кружке радиотехники.

Просто припаиваю провод на место и пробую снова - результат тот же. Значит, проблема не только в проводе. Иду дальше.

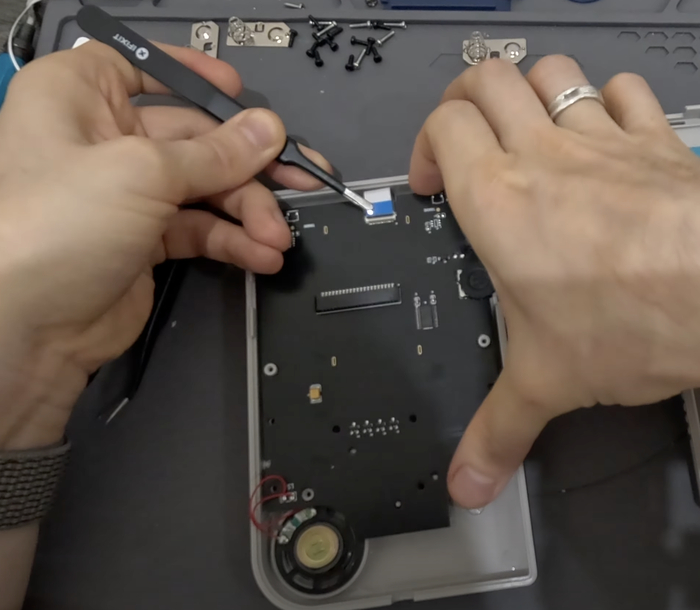

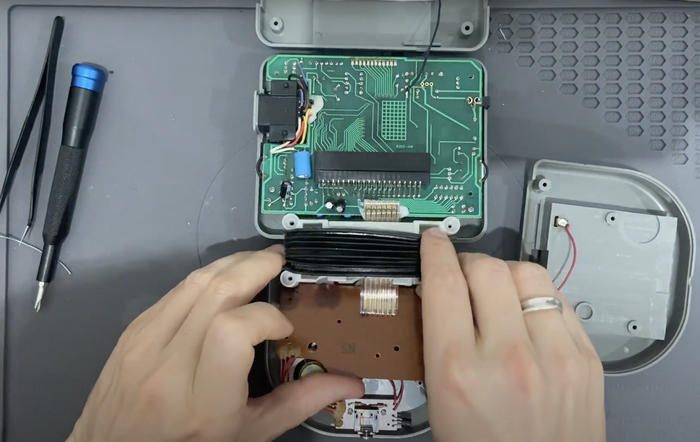

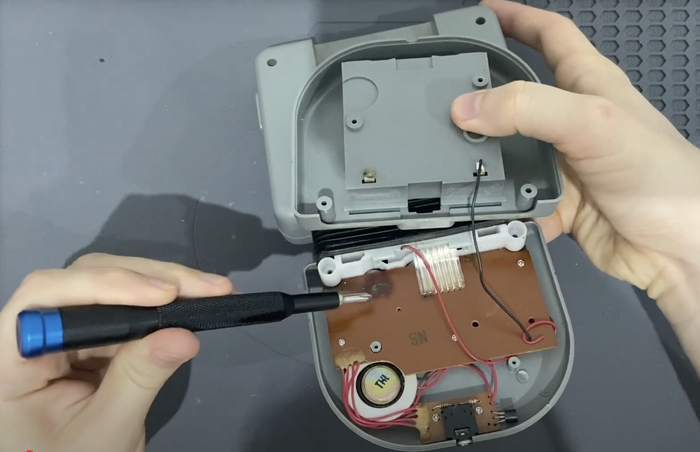

Снова разбираю нижнюю часть и открываю верхнюю, чтобы добраться до контактов светодиода и проследить всю цепь питания. Консоль продолжает удивлять. Как вам крепление разъёма слева сверху? Или чёрный провод земли в верхней части? По разным оценкам было продано от 100 000 до 500 000 таких консолей, но электроника тут - как из гаража за магазином радиоэлектроники.

Начинаю искать короткое замыкание. Хочу проследить путь питания от батареек до светодиода и микросхем.

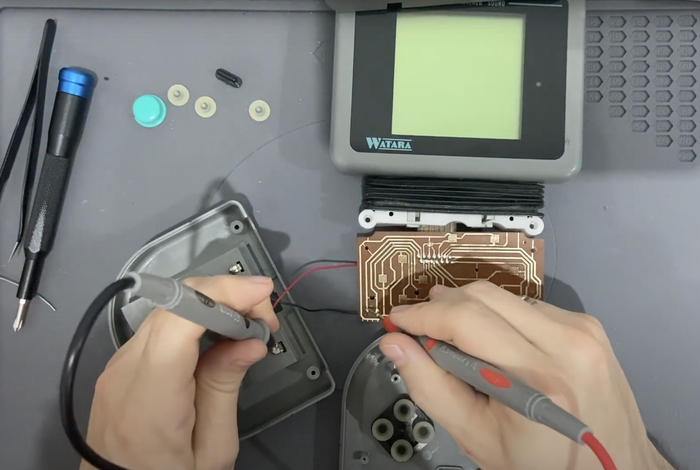

Полчаса прозванивал контакты и чистил платы - никакого КЗ не нашёл. Питание должно поступать везде, где проложены дорожки. Что это значит? Надо измерить напряжение. Может, где-то просадка.

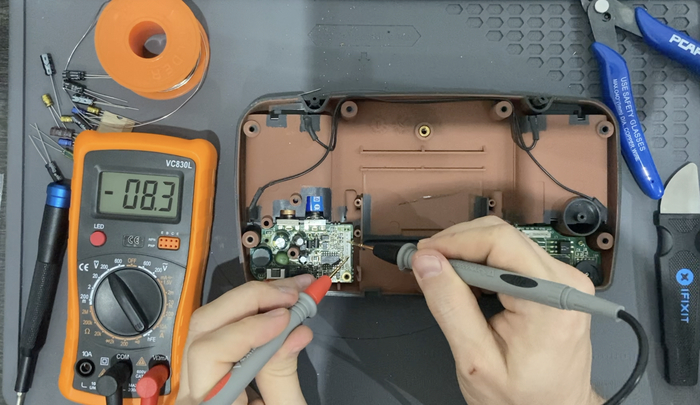

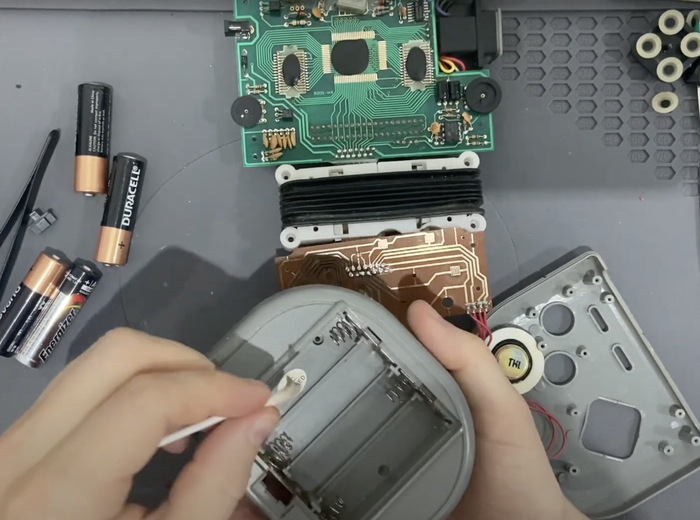

Вставляю батарейки, проверяю мультиметром - 3В вместо 6В. То есть питание шло, но уровень недостаточный. Чищу контакты батарейного терминала и надеюсь, воскрешение уже близко!

Терминал почищен, наконец-то вижу 6В. Собираю консоль. Пора проверять!

Третий запуск

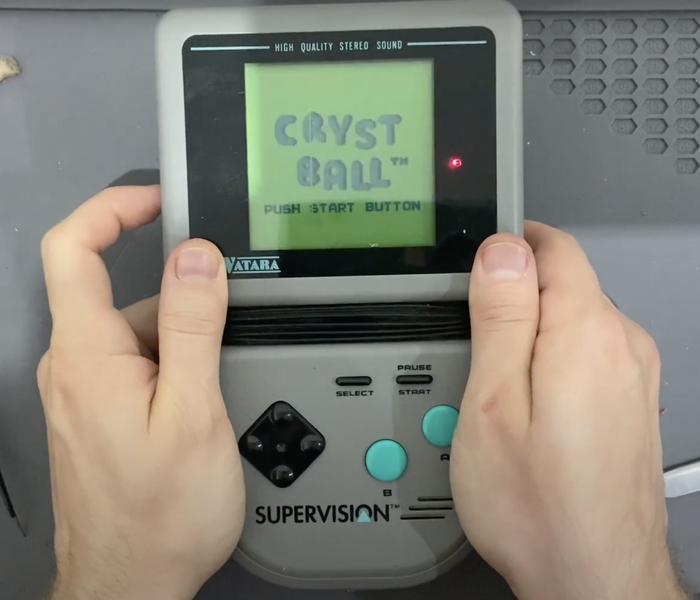

Это успех. Светодиод горит, звук есть, кручу контраст - появляется картинка. Всё работает! Дисплей почти целый - лишь одна вертикальная линия не прорисовывается. Её можно попытаться восстановить прогревом - как я делал на Game Boy в этом посте. Но есть риск усугубить ситуацию, так что решаю оставить как есть.

На этом, в целом, всё. Ремонт оказался быстрым и простым, но заглянуть внутрь этой консоли было очень интересно. Watara занимает почётное первое место с конца по качеству исполнения. А я пошёл мониторить рынок в поисках Atari Lynx, WonderSwan и PC Engine Turbo по вменяемой цене.

🎥 Видео

Намного подробнее и нагляднее весь процесс показан в видео - как обычно, я всё смонтировал и выложил на YouTube. Спасибо за ваши просмотры, лайки и подписки. На маленьких каналах, как мой, именно они и дают ту самую мотивацию продолжать.

Ремонтировать консоли я точно не брошу, но отчёты, статьи и новые видео появляются исключительно на реактивной тяге от ваших лайков, плюсов, подписок и комментариев. Так что если не сложно - поддержите!

И еще больше было ситуаций, когда человек говорит, что игра/консоль не запускается, причин не знает, 10 лет в шкафу лежала. А ты открываешь и сразу понимаешь, что её в воду уронили или пытались починить, но сделали хуже.
Я допускаю, что иногда люди сами не знают, что там было с этой консолью, продают не свою, а друга/брата/свата и тд. Но когда такие случаи идут один за другим, перестаешь верить в совпадения. Так что автора поддерживаю!

В детстве у меня была Sega Mega Drive 2 – ни Денди, ни SNES, сразу Сега и Соник, Tiny Toon, Jurassic Park, Mortal Kombat и Аладдин. Я знал их наизусть, но о портативках даже не слышал. Game Boy, Game Gear, а уж тем более Game Boy Light и Sega Nomad – это было что-то из параллельной вселенной. Но теперь я могу, так что давайте разбираться с ремонтом!

Удачная находка

Я мониторю Facebook Marketplace каждый день. Периодически попадаются интересные предложения, но купить удаётся не всегда. На этот раз мне повезло по-крупному: три Game Gear и один из них оказался лимитированной японской версией Kid’s Gear!

Все три консоли не включаются, но я знаю, в чём проблема. Sega устанавливала дешёвые электролитические конденсаторы, которые текли и разъедали платы. В лучшем случае – мешали запуску, в худшем – вызывали коррозию всей начинки (а плат там целых три).

План понятен:
✅ Перепаиваем все конденсаторы
✅ Проверяем работоспособность
✅ Ищем другие неисправности

🛒 Что вообще можно купить:

• Набор конденсаторов – можно купить готовый или собрать самому.

• Новая плата питания – чтобы быть уверенным, что проблема не в ней.

• Крышки батарейного отсека (необязательно, но приятно).

• Защитное стекло экрана (вот его мне ещё нужно докупить).

• Флеш-картридж – для удобного запуска игр.

• IPS-экран – если реально хочется комфортно играть (но это уже апгрейд, не ремонт).

Разбираю консоли

Все три Game Gear не включаются, значит – пора вскрывать.

Kid’s Gear: неожиданное открытие

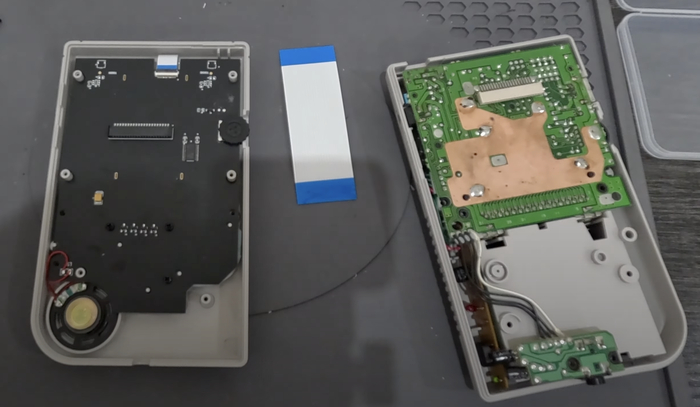

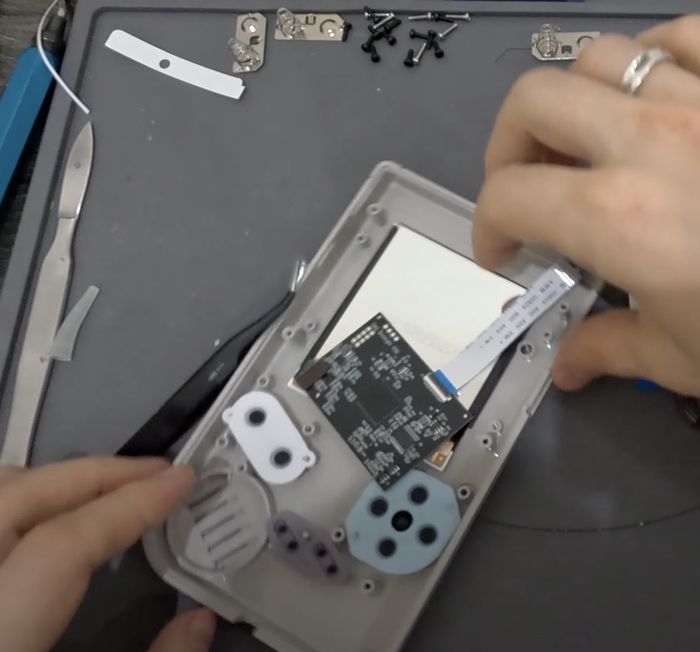

Открываю консоль и... половины внутренностей нет! Вместо этого неаккуратно впаян IPS-экран.

⚡ Плюсы: IPS-экран стоит 5 000 ₽, если он работает, то окупает весь лот.
⚠️ Минусы: Хотел начать с простого ремонта, а тут надо разбираться с модом экрана.

Поэтому Kid’s Gear откладываю на отдельный пост – пусть пока ждёт своей очереди.

Game Gear #1: дроссель, который улетел

Открываю консоль и сразу вижу – отвалился дроссель (катушка в цепи питания). Без него консоль не запустится.

• Смотрю номинал

• Заказываю на AliExpress

• Жду посылку

Но тут ещё и конденсаторы потекли, так что без полной перепайки не обойтись. Откладываем консоль и переходим к следующей.

Game Gear #2: "землистый" пластик

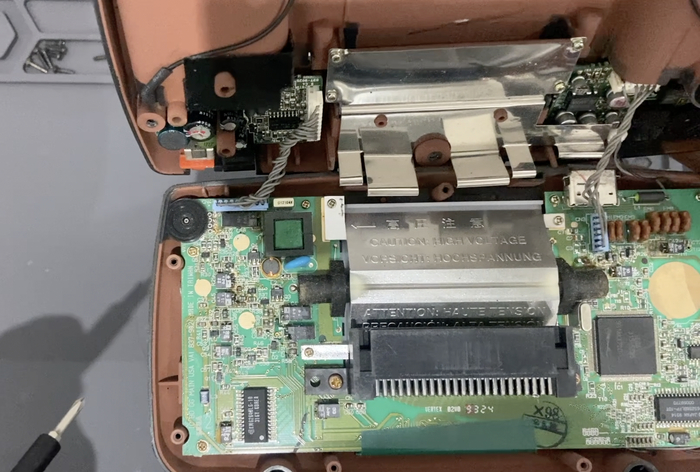

Эта консоль из Тайваня, а внутри всё коричневое. Но не из-за перегрева – просто потекли конденсаторы.

🚀 Решаю начать ремонт именно с неё, так как других проблем не видно.

Меняю конденсаторы

Прикол сеговских конденсаторов заключается в том, что это обычные банки, одетые в дополнительный корпус. Их кладут на спину и приклеивают к плате.

Как снимаю:

1. Аккуратно отделяю корпус кусачками.

2. Отпаиваю сам конденсатор.

3. Очищаю плату от остатков клея и нагара.

💀 Главное не торопиться – контактные площадки очень хрупкие.

Всё это я снял на видео, так что если интересно – смотрите, комментируйте, лайкайте! Если дочитали до сюда, то буду рад и вашему плюсу с комментарием под постом!

Ну а если посмотреть видео нет возможности или желания, продолжаем длиннопост!

Сперва снимаю плату, чтобы начать пайку. Тут оказывается, что задняя сторона очень грязная. Опасаюсь, что это может быть коррозия и черные дорожки на самом деле полностью ей съедены.

К счастью, опасения не оправдались, это просто какая-то грязь, которая почти полностью отчистилась спиртом. Заодно протер и экран.

Время сносить конденсаторы. Как и говорил, сперва аккуратно отдираю их от платы кусачками.

А затем отпаиваю и снимаю. Вонь при этом стоит жуткая, потекший электролит под нагревом - это очень невкусно. Сложного ничего нет, но надо делать не спеша и аккуратно, чтобы не оторвать контактные площадки и дорожки.

Затем я всё тщательно протёр спиртом, соскоблил скальпелем остатки клея и нагар на контактных площадках, залудил контактные площадки новым припоем и начал припаивать новые конденсаторы. Тут требуется чуть больше сноровки. Я подгибал ножки под конденсатор, как полозья у санок, чтобы они не касались самой платы или ножек, но и не занимали много места. Выходит примерно вот так.

Первое включение

✅ Закончил пайку на главной плате.
✅ Подключаю новую эталонную плату питания.
✅ Вставляю картридж...

❌ НЕ ВКЛЮЧАЕТСЯ.

Ах да, надо дунуть в картридж! 😁

Game Gear не имеет своей ОС, поэтому без игры он вообще не запустится. Беру спирт, чищу разъём, картридж, вставляю-вынимаю его несколько раз.

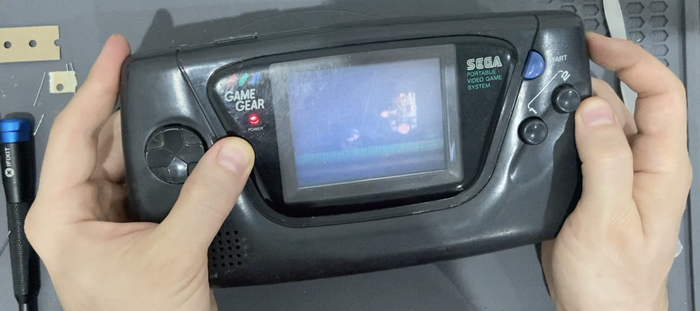

✨ Картинка появилась, консоль включилась! 🎉

Но вот разочарование – дисплей повреждён.

📌 Вижу чёрную полосу сверху, но… возможно, проблема не в экране!

Второе включение: внезапный успех

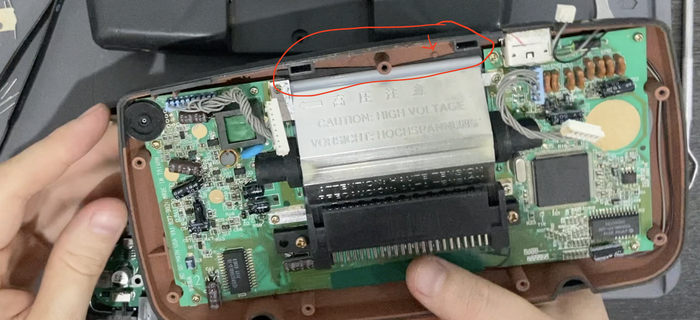

Разбираю консоль, осматриваю дисплей. И что вижу?

⚡ Это не битый экран – просто защитная резинка съехала и закрыла часть дисплея!

✅ Поправляю резинку
✅ Снова включаю консоль

Работает! Теперь можно спокойно паять звук и питание.

Завершающий этап

Осталось перепаять конденсаторы на звуковой и плате питания.

🔧 Как паяю:

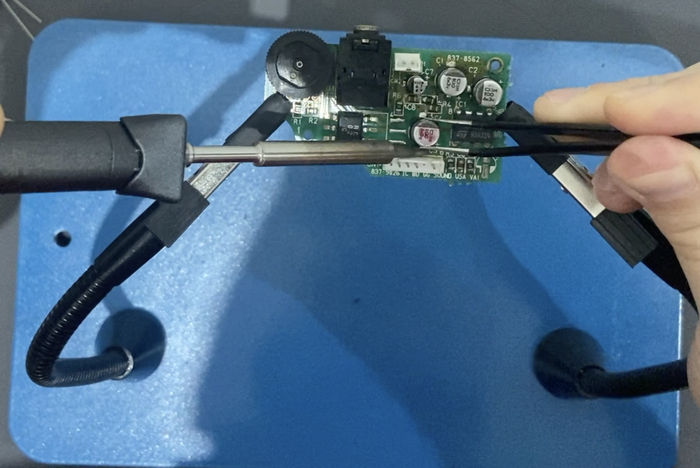

• На плате звука – грею одну ногу, поднимаю, затем вторую.

• На плате питания – выпаиваю старые выводные конденсаторы, очищаю отверстия, ставлю новые конденсаторы.

Всё спаял собрал, включил. Консоль включается и сразу выключается. Что-то не так с питанием. 🪫 Пошел смотреть доходит ли по всем цепям нужное напряжение. Здесь по сути несколько цепей питания. На лампу под экраном идут солидные 34V, от шести батареек АА идет 9V, есть цепь питания в 5V и 1,2V. Тут обнаруживаю, что батарейки явно недорабатывают, надо их поменять на новые.

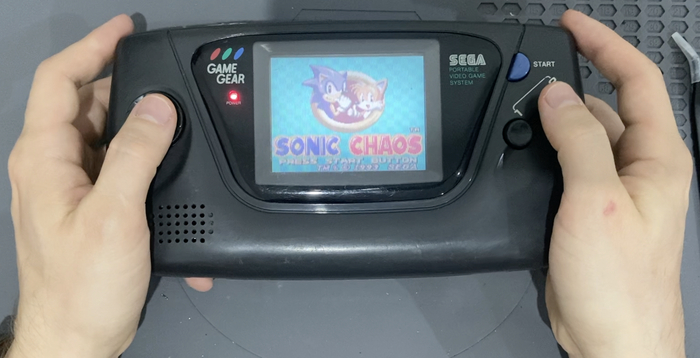

Третье включение – финальный тест

🔋 Меняю батарейки (старые просажены).
🧼 Протираю экран.
🎮 Запускаю игру.

Консоль ожила, но у неё сильно затёрт пластиковый экранный щиток. Думаю заказать новый и заменить, но это уже мелочи.

Что дальше?

✅ Первая консоль отремонтирована! 🎉
🔜 На очереди – две оставшиеся Game Gear.

Не серчайте за клифхенгер – ремонт ретро-консолей – это хобби, а не работа. Но новые посты будут!

💾 Следующие в списке:
🎮 Neo Geo Pocket
🕹️ Watara Supervision
🔧 Оставшиеся Game Gear (жду заказанные детали).

💬 Если было интересно – жду ваши комментарии и плюсы! 😊

🎮 Почему я её купил?

Иногда просматриваю сломанные консоли на eBay, и в этот раз просто не поверил своей удаче – Gameboy Light за $60! Немного контекста: это разновидность Gameboy Pocket, но с подсветкой экрана. Мелочь, но без неё в классический Gameboy сейчас почти нереально играть – глаза вытекут. В общем, идеальный вариант для коллекции.

На фото он работал, но экран выглядел выгоревшим. На самом деле, так выгорает не сам дисплей, а поляризационная плёнка. Я быстро нашёл замену, посмотрел пару гайдов по замене и заказал консоль, предвкушая быстрый ремонт. Конечно, всё оказалось сложнее, но тем интереснее!

Скажу честно, горжусь этим ремонтом. Поэтому и видео постарался сделать качественным, без скучных ускорений – с динамичным монтажом. Буду рад лайкам и комментариям – это мотивирует делать больше таких постов! 😊

🔋 Восстанавливаю питание

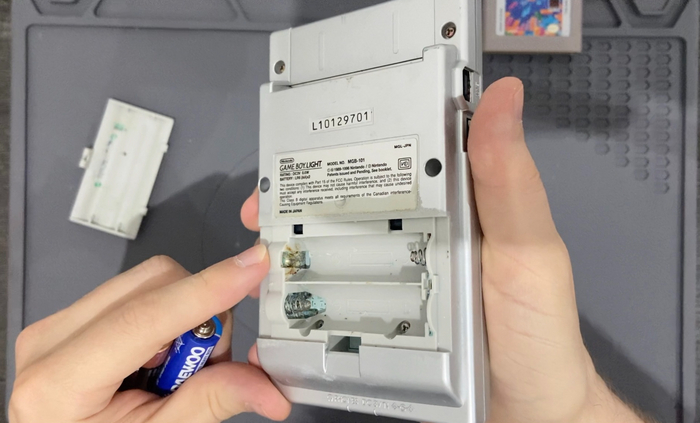

Уже по внешнему виду контактов для батареек стало понятно – консоль поела коррозия. Попробовал включить – тишина, даже светодиод не загорается.

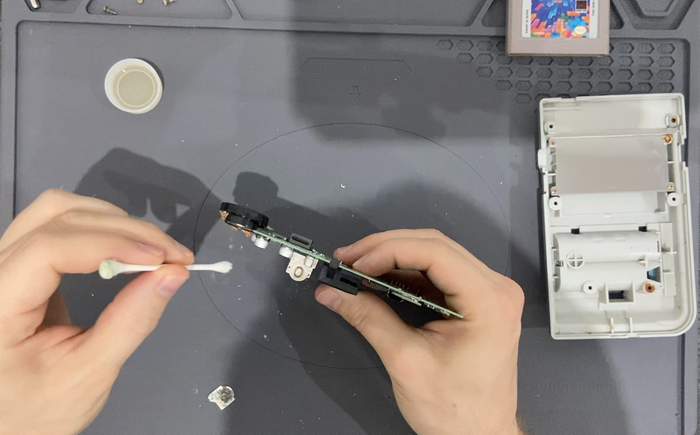

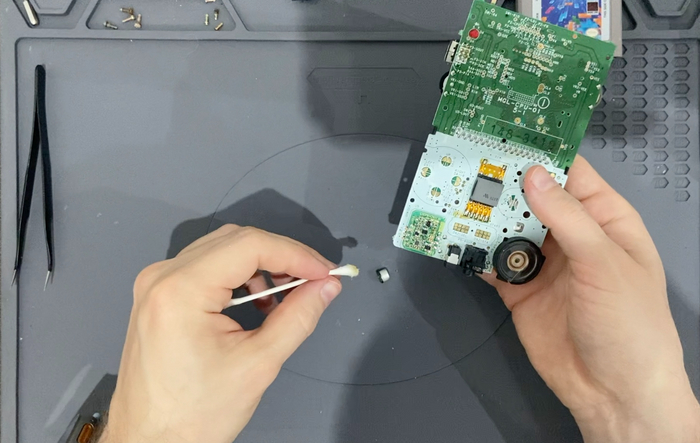

Решил начать с чистки: яблочный уксус – чтобы нейтрализовать коррозию, затем спирт – убрать грязь. И тут сразу три неприятных открытия. 😬

❌ Открытие №1: Повреждение платы

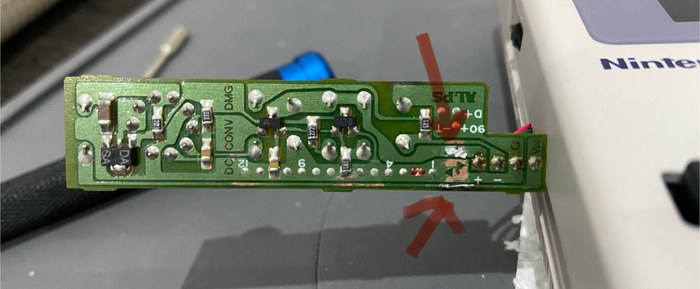

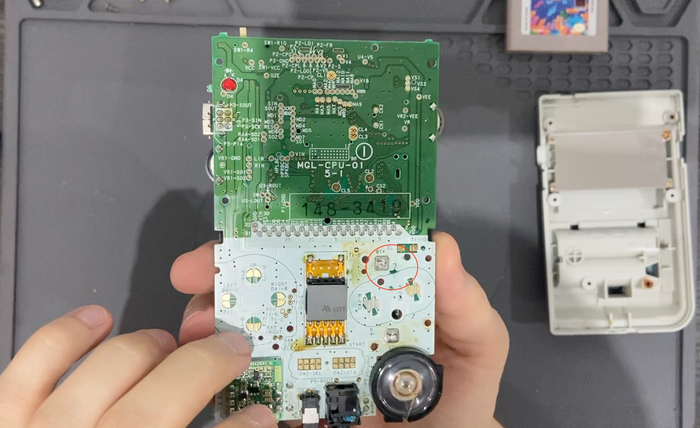

Похоже, консоль долго лежала с батарейками. Их разнесло, электролит вытек, и это не только вызвало коррозию, но и повредило плату. Худший вариант – могло замкнуть внутренние слои, и это не починить. Лучший – просто небольшая деформация.

❌ Открытие №2: Отвалился контакт батарейки

Чистил – и один из контактов просто отвалился. Коррозия сделала своё дело.

❌ Открытие №3: Выпал конденсатор

В этом случае повезло – он не отгнил, а просто отвалился с посадочного места. Значит, можно припаять обратно.

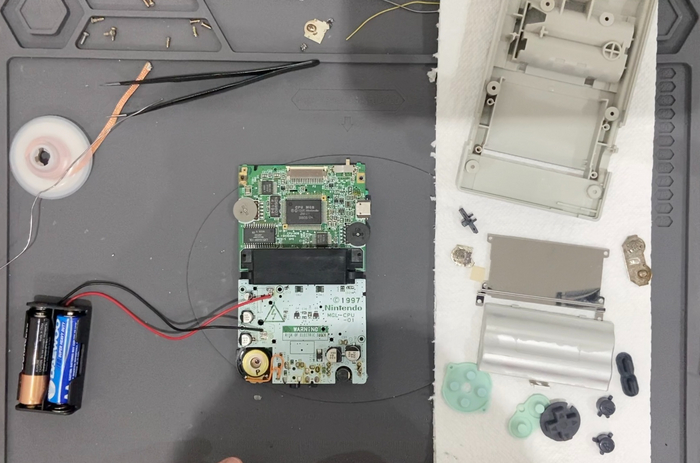

Решил выпаять остатки контактов и заказать новые на AliExpress. А пока – проверить консоль с внешним питанием.

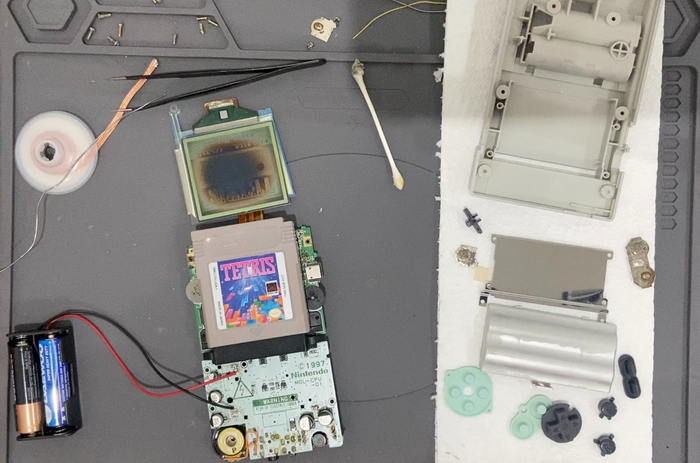

Пробую включить... ОНО ЖИВОЕ! И звук, и картинка на месте. Значит, можно переходить к ремонту экрана, ради которого всё и затевалось.

📺 Ремонт дисплея

Я подготовился: купил поляризационную плёнку, посмотрел кучу видео, но сам делал это впервые.

Сначала нужно снять старую плёнку. Уже на этом этапе видно – выгоревший участок уходит вместе с плёнкой.

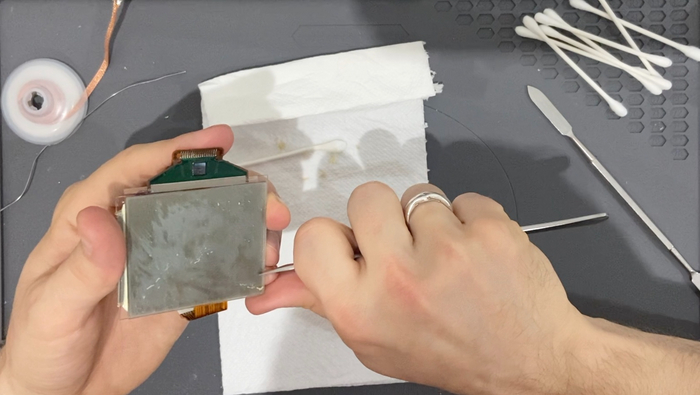

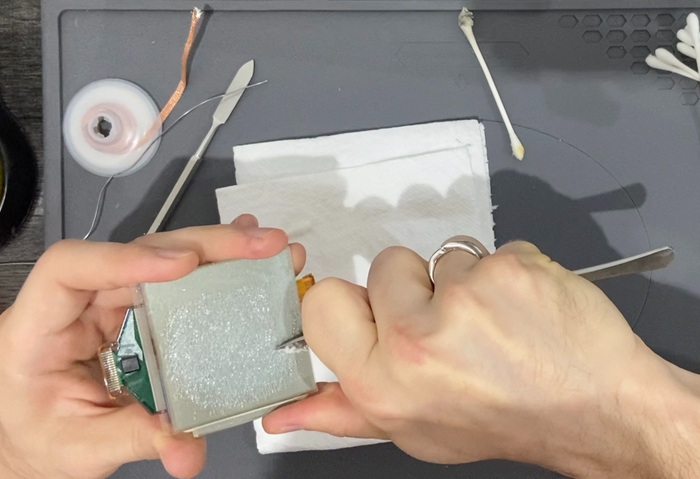

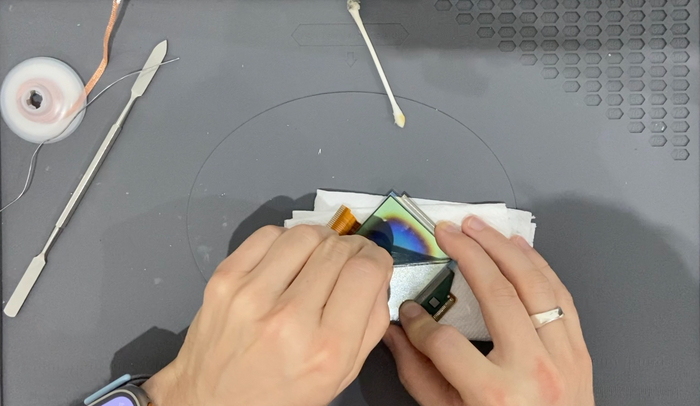

Дальше – самое нудное: очистка дисплея от липкого клея. Сперва он соскабливался хорошо, но потом казалось, что царапаю экран. Но отступать поздно!

В какой-то момент дисплей уже выглядит, как стакан с наклейкой, которая не хочет отдираться. Но терпение приносит плоды.

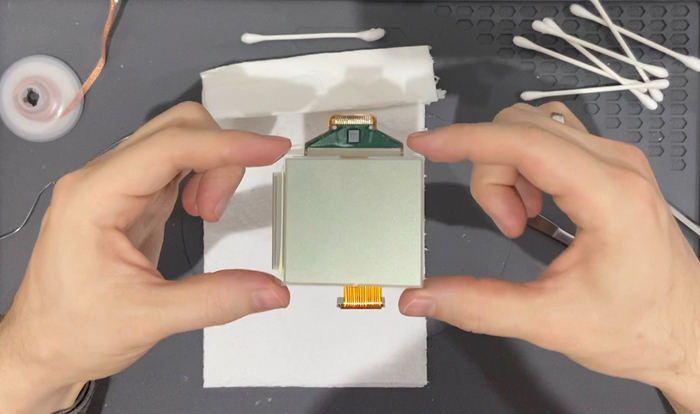

После каждого этапа очищал дисплей спиртом – и вот он полностью чистый!

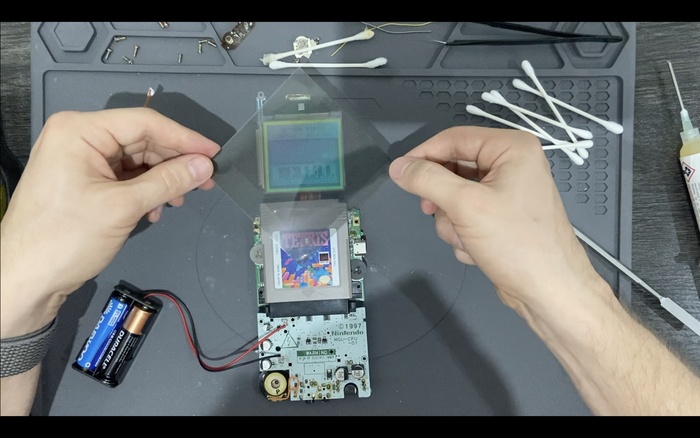

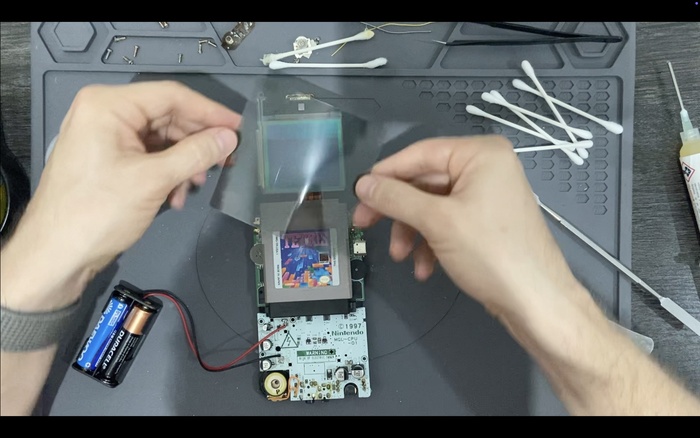

Теперь ставлю новую плёнку. Её нужно правильно повернуть, иначе экран будет выглядеть странно. Обрезаю под размер, снимаю защиту и вклеиваю.

Запускаю... работает! Время поиграть в Тетрис! Или..?

🎮 Ремонт кнопок

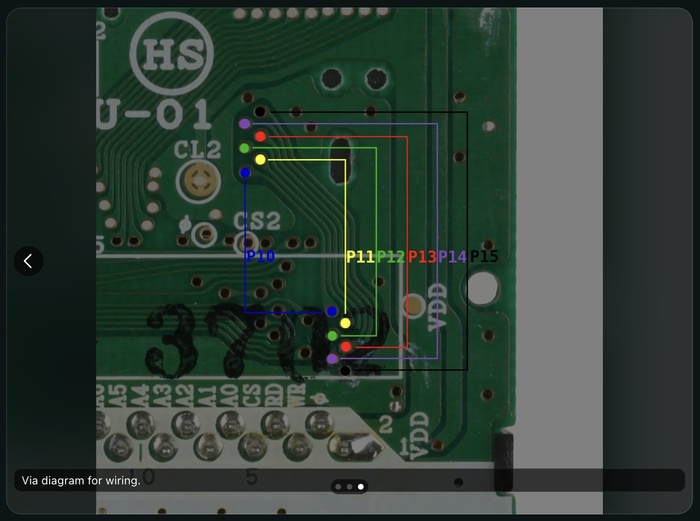

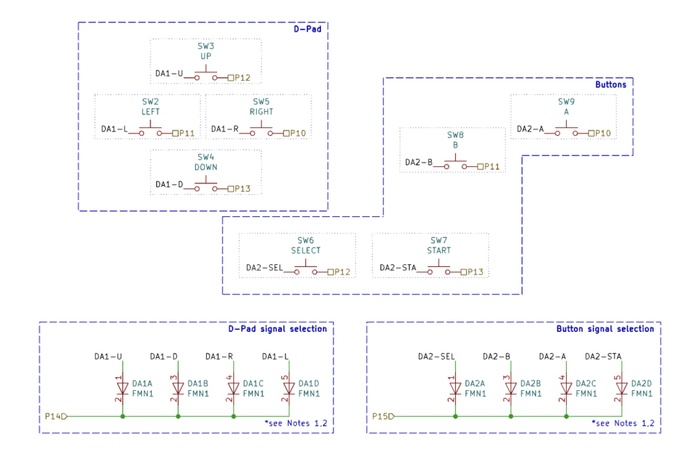

Погуглил, нашёл схему платы и даже пост на Reddit от человека с такой же проблемой. Он объяснил, куда ведут пины кнопок и как их проверить.

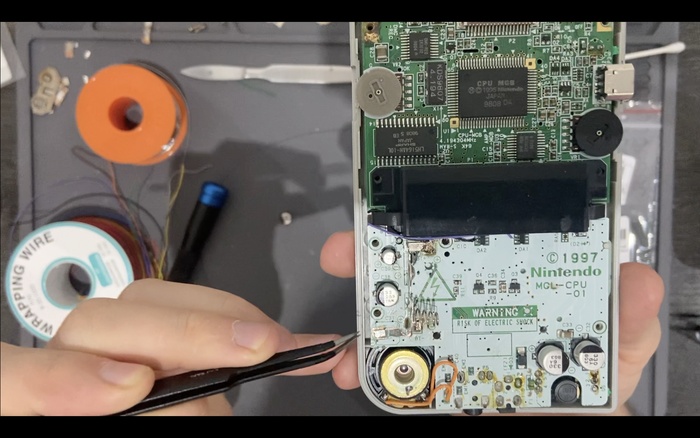

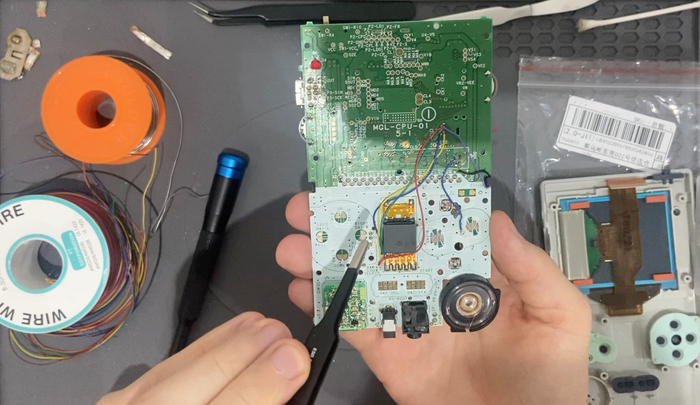

Нужно переподключить кнопки проводами – от каждой кнопки и от объединяющей микросхемы.

Тут видны все провода, которые идут на контроллер и видно два провода, которые уходят направо на другую сторону платы.

Ну что, пора проверять! Тут я еще раз отошлю вас на видео, которое упоминал выше. В нём и процесс пайки показан лучше, но главное, там слышно, что нет звука. Да, кнопки работают! Но нет звука. 🤦‍♂️

🔊 Ремонт звука

Оказалось, отвалился тот же самый конденсатор. Но теперь он выдрал с собой контактные площадки.

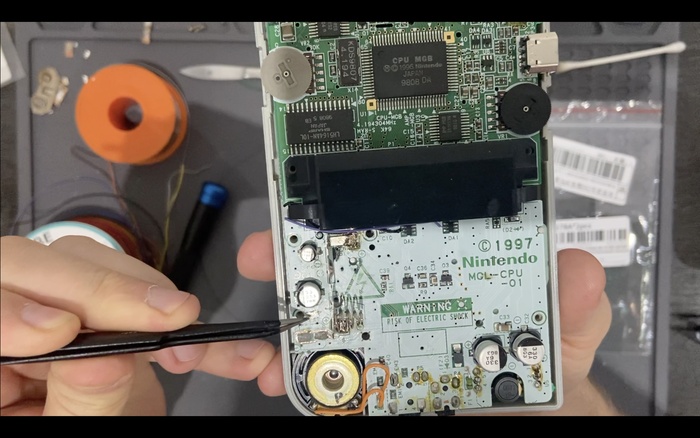

На первом фото видно, что посадочное место сдуло, но вокруг много металла. На втором фото я на этот метал посадил медную плетенку, которую использовал для снятия избытка припоя. Это намного лучше, чем вешать конденсатор на проводки. Теперь он левой ногой плотно стоит на новой контактной площадке, а правой - жмёт руку дорожке.

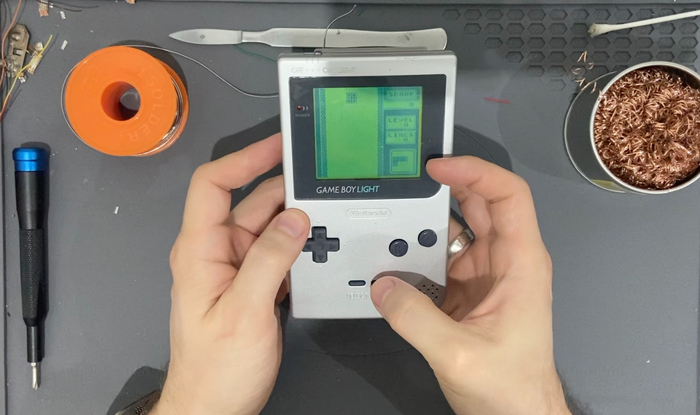

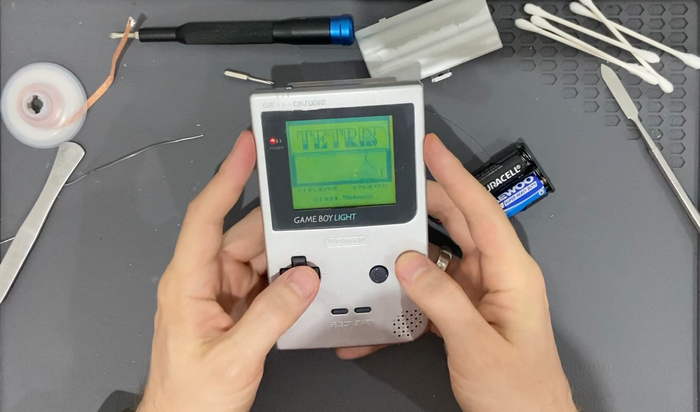

ВСЁ! Консоль полностью работает! Экран новый, кнопки работают, звук есть. Играю в Тетрис в его оригинальном виде – кайф!

Если вам понравилось, буду рад реакциям, вопросам и комментариям. Всем спасибо за внимание!
