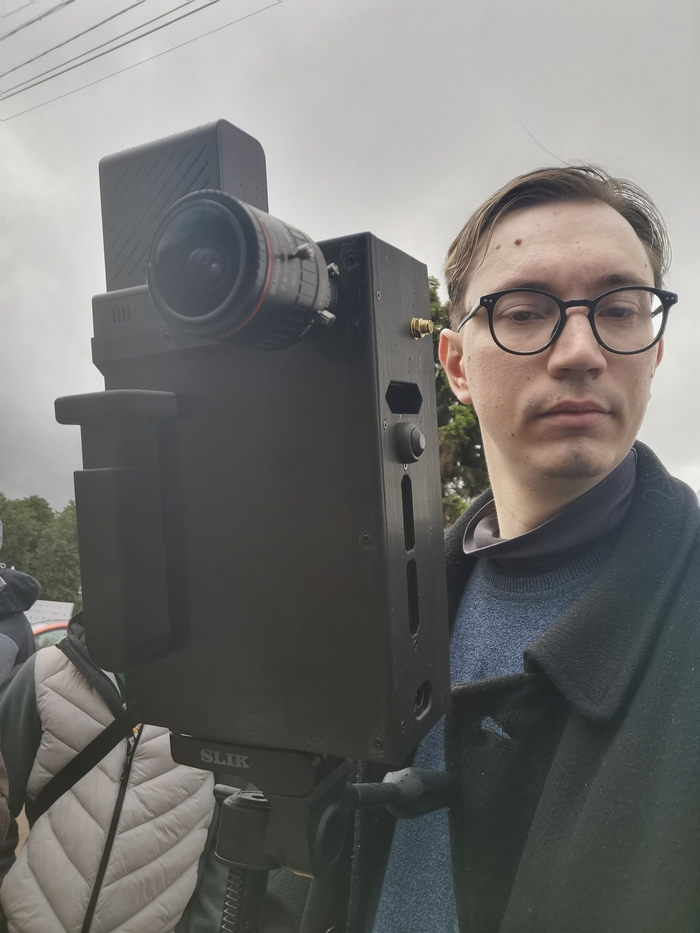

Вот тут уже вторая версия. С вертикальным корпусом.
Отдельно от меня в кадре это выглядит вот так.

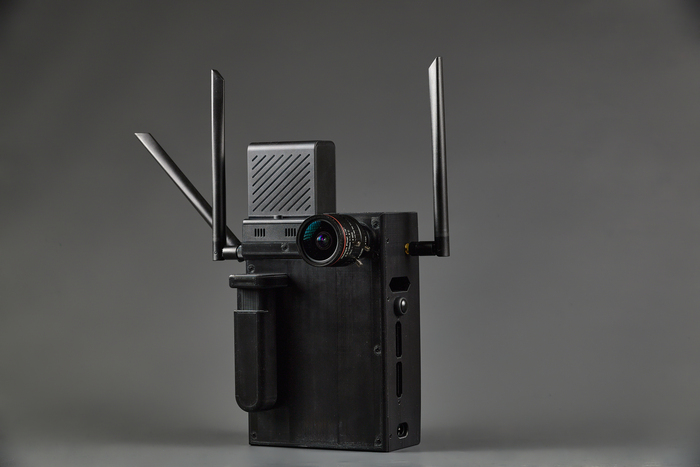

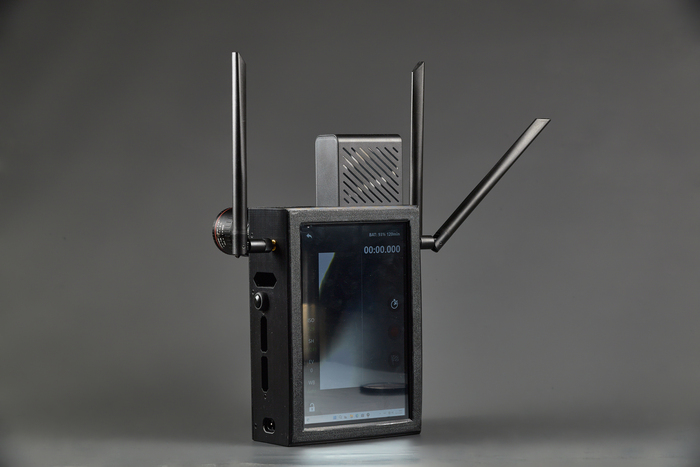

Камера фотофиниша Финкам 2
Камера фотофиниша Финкам 2
Начнем с марафона. Последовав совету в комментариях к тому посту, у меня получилось поснимать "Зеленый Марафон" в Твери.

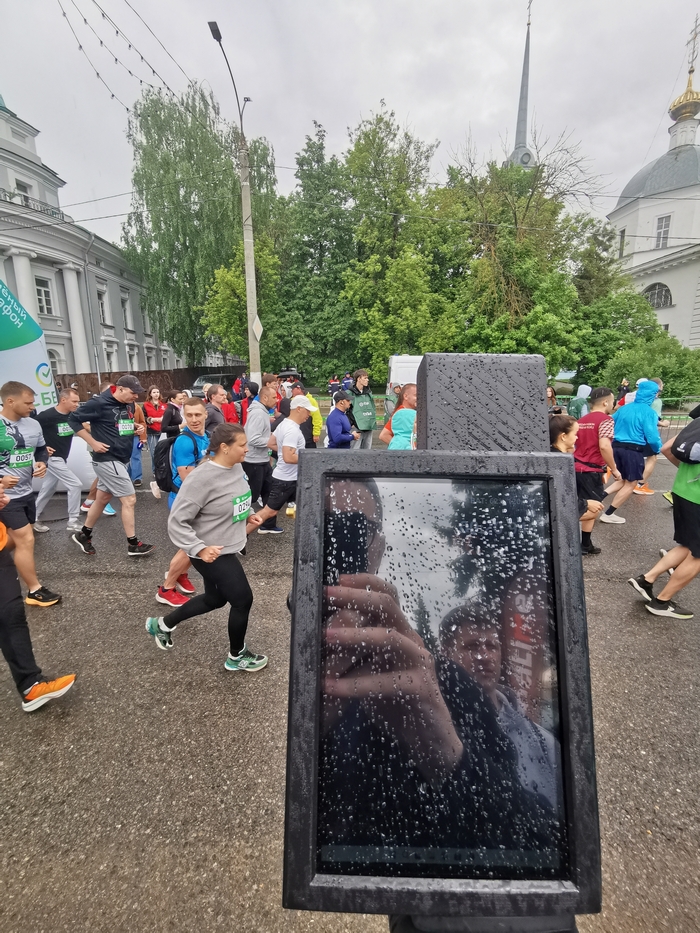

Камера фотофиниша выдержала непогоду. И да, оно блекнет при ярком свете.
Погода выдалась не очень теплой, еще и дождь пошел. Но с камерой ничего не случилось. Антенны я снял, так как для тестов съемки забегов они ну нужны.
Напомню, что такая камера предназначена для определения победителя, если спорный финиш "корпус в корпус". Но при этом забеге, финалисты сильно отрывались от других соперников.
Пример съемки на камеру фотофиниша
Пример съемки на камеру фотофиниша
Зато массовые старты при такой лайнскан съемке выглядит очень непривычно. Пришлось порезать длинные картинки и склеить в коллаж.
А вы знали, что jpg может быть максимум 30000 пикселей в длину?))
массовый забег на камеру фотофиниша
массовый забег на камеру фотофиниша
Также в прошлые выходные проходили велогонки в Санкт-Петербурге, где мою камеру брали в аренду. И тут я тоже обрезал длинные картинки до цельных сюжетов.
фотофиниш велогонок
Скоро в Твери будут соревнования на байдарках. Вот там должен получиться тоже красивый результат. Учитывая тот факт, что вода двигается, в отличие от статичного финиша на земле.
В инженерию я пришел из съемки фото и видео, где всегда искал нестандартные ракурсы. И тут сам собрал специфический инструмент - профессиональную камеру фотофиниша.
По-хорошему, такая сложная система нужна, чтобы обеспечивать точный хронометраж соревнований, фиксировать результаты в легкой атлетике и ловить доли секунды на финише бегунов или велосипедистов.
Но когда сам собираешь устройство в России, имеешь полное право использовать его не по прямому назначению =))
Фишка же в том, что эта линейная камера снимает не привычный кадр, а узкую вертикальную полоску, развернутую во времени. Чтобы получить картинку, перед объективом должно что-то двигаться, а программа для фотофиниша уже склеивает эти линии в единое полотно.
Пример результата фотофиниша соревнований на популярную камеру FinishLynx
Увидев конкурс фуд фотографии, пришла мысль снять натюрморт своей новой камерой.
Спойлер - в фотоконкурсе я не выиграл. Но судей скорее всего удивил.
Накупив целую корзинку фруктов, всё разложил и стал крутить барабан
Видимо после этого поста надо переименовывать проект из ФинКам в БананоКам - инновационная камера для съемки стерео натюрмортов. Спортивные судьи подождут, у меня сектор киви на барабане =))
Так и получилась эта серия картинок. Фотофиниш фруктов по кругу, банан каждый раз вырывается вперед)))
Мне говорили, что это напоминает старые стереокартинки.
Причем можно пойти дальше и прокручивать тарелку туда-сюда:
А что если крутить не равномерно, а каждый раз сдвигать точку возврата на определенный угол?
И вы можете спросить, а почему в центре салфетка? А потому что если в центре фрукт, он становится не яблоком, а зеленой сосиской
С натюрмортами разобрались. Едем дальше.
Что будет, если снять вращающееся сверло шуруповерта, ускоряя и замедляя его? Получается спортивный хронометраж металлических лезвий =))
Так я себе представляю, как листают умную ленту в ВК (на картинке - перелистывание страниц книги):
Немного экспрессионизма в ленту))) Что получится, если взять распечатанный портрет и просто пронести его через кадр?
И бонус. Спортивный фотофиниш катания на качелях =)
Думаю, это еще малая часть того, как можно использовать камеру фотофиниша и снимать на 4500 FPS не только судейства соревнований атлетов и гонщиков.
Таким образом вырисовывается еще одно конкурентное преимущество моей камеры фотофиниша за счет системы "всё в одном" - на неё можно снимать не только соревнования, но и всякое творчество.
Предлагайте свои варианты в комменты, что еще безумного поснимать на эту камеру =)
Самые интересные идеи попробую запечатлеть на БананоКам.
Как насчет того чтобы сделать отечественный двигатель, отечественную коробку передач, отечественной смартфон, хоть самый вшивый? Я уже молчу про лекарства, вакцицы, медоборудование, все то что в РФ делать не умеют? Нет, мы сделаем камеру фотофиниша! Что дальше, камера для наблюдения за жизнью хомяков?
Полгода делал это устройство и теперь оно полностью готово. Ниже я расскажу что такое фотофиниш, чем не удобны текущие решения, и что у меня получилось.
1. Что такое фотофиниш и зачем он нужен
На Олимпиадах, «Формуле-1» и крупных забегах, первое место решается парой миллиметров и тысячными долями секунды. Вот в эти моменты и работает система фотофиниша.
Обычная видеокамера снимает с частотой 25-300 кадров в секунду. Даже 300 FPS это всего 0.0033 сек между кадрами и при съемке тех же машин нос к носу, расстояние между ними буквально сантиметры. И этого не разглядеть обычной съемкой.
В фотофинише используется принцип «щелевой съёмки»: матрица считывает только вертикальную линию шириной в 1 пиксель тысячи раз в секунду. Результат: на итоговом снимке финишная черта как бы «размазана» во времени.
И так же важной особенностью камер фотофиниша является подключение к стартовым воротам / стартовому пистолету и другим системам старта. Чтобы каждый кадр соответствовал точному времени от начала соревнования.
Победитель определяется с помощью анализа картинки.
2. Что есть на рынке
EtherLynx (FinishLynx) - самый популярный бренд. Есть много разновидностей с разными FPS (вплоть до 40000 FPS).
MYRIA 10 (Omega Scan‘O’Vision ) - 2000FPS (версия Pro - до 10 000 fps), габариты 415×270×143 мм, вес 3,6 кг
ALGE-TIMING OPTIc3 - 3 000 FPS (возможно улучшить до 30000 FPS). Габариты 180 x 120 x 80мм, вес 1.5 кг.
Главный недостаток по данным камерам: это всегда связка «камера + внешний компьютер с монитором». Без ноутбука или стационарного ПК система не работает вообще. Для небольших клубов и выездных стартов это лишний вес, лишнее время настройки и лишние неудобства.
И также стоимость таких систем в среднем от 2 млн рублей.
Российские решения
Я не смог найти отечественные камеры фотофиниша. Нашёл только перепродавцов импортных систем.
Единственное - существуют продукты серии фотофинишРФ, но это системы тайминга за счет прохождения через лазерный луч / RFID метку. Картинку ни один из их продуктов не снимает.
Возможно я плохо искал, но именно российских камер я не нашел.
3. FinCam 1: автономная камера фотофиниша «всё в одном»
Моя разработка решает главные проблемы существующих систем: громоздкость и время настройки.
Никакого внешнего ПК, ноутбука, монитора и танцев с проводами. Достаточно поставить на штатив, навести на финиш и подключить питание - и камера готова к работе.
Характеристики FinCam 1:
Сенсор: запись линий с частотой до 4500 fps (общая матрица 1440×1080)
Процессор: Intel N150
Память: RAM 16 ГБ + SSD 500 ГБ
Экран: 8 дюймов, сенсорный тачскрин - управление и предпросмотр результатов прямо на устройстве
Разъёмы: HDMI (для внешнего монитора), USB, Jack 3.5, 2PIN для подключения внешней кнопки старта или ворот
Питание: съёмный аккумулятор Sony NP-F + гнездо 5.5×2.1 мм (12V)
Объектив: байонет C-mount - можно ставить любую оптику под задачу
Крепление: штативная резьба 1/4 дюйма
Дополнительно: съёмный солнцезащитный козырек
Разъем для NP-F батарей
Стартовая страница приложения
Страница съемки
Разъем питания 5.5 2.1 (12V)
я и камера =)
Почему это «первая в России»: перекопав весь рынок - российских / зарубежных камер, фотофиниша "всё в одном" я не нашел.
Получается, FinCam 1 - это первый прибор такого класса, сделанный в России
Конечно, всё это просто кадры без указания тайминга. Мне просто нравится результат с "размазанным" фоном =)
Интерфейс программы выглядит вот так. Двигая ползунок можно получить тайминг каждого кадра с точностью до микросекунд.
Постарался сделать максимально простое управление.
Что дальше
Данная камера уже продана. И почти готова новая версия "FinCam - 2" с другим корпусом.
Хочу сделать отдельные стартовые модули, которые можно подключить к камере "по воздуху". Например, стартовый пистолет или модуль кнопки.
И также планирую сделать управление камерой и просмотр по WI-FI.
Если кто-то хочет потестировать мою камеру на своих соревнованиях или просто поснимать эксперименты с лайн-скан съемкой - пишите.
Я нахожусь в Твери, но возможен выезд в ближайшие города, например, Москву.
Бонус
Есть фотограф JAY MARK JOHNSON, который уже десятки лет снимает подобные лайн-скан картины на панорамную камеру. Вот несколько примеров.
Вдохновившись работами этого фотографа, хочу попробовать поснимать на свою камеру какой-нибудь спорт / трюки, например, скейтбординг. Такого в его работах я не увидел.
Кому интересно развитие моих проектов - подписывайтесь на мой тг - блог
Кайл Ларсон и Крис Бушер пересекли черту на этапе NASCAR Cup в Канзасе практически одновременно... это самое «практически» составляет 0,001 секунды — именно настолько Ларсон был быстрее:
