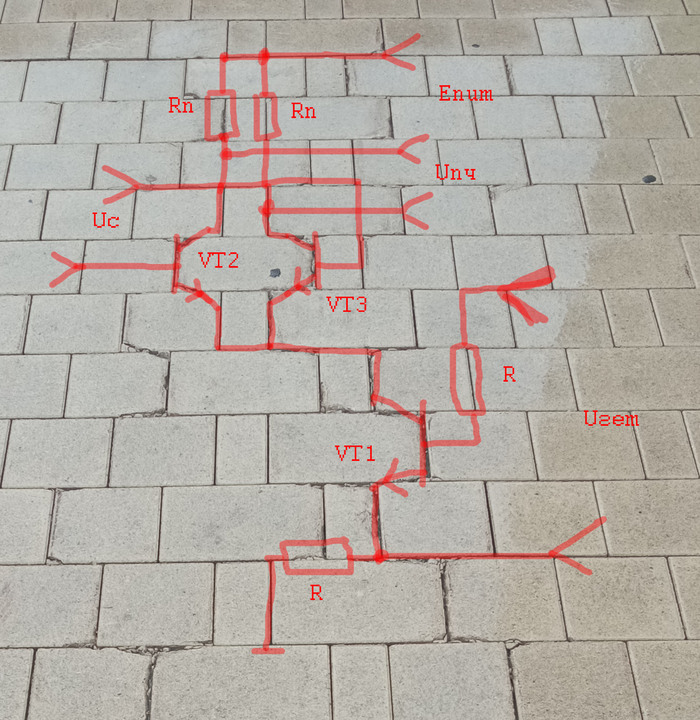

Ижекцию мне в эмиттер! да это же балансный смеситель на биполярном транзисторе
Это статья является продолжением предыдущей статьи. В которой речь шла о транзисторном усилителе и его Рабочей ТОЧКЕ.
Там был разобрана работа классического усилителя на одном транзисторе без никаких конденсаторов. Там мы разобрались По какому принципу работает транзисторный усилитель и что зависит от его рабочей точки.
И как правильно многие заметили. Что в его базовой цепи, резистор который подаёт смещение на базу, имеет довольно низкое сопротивление. С чем это может быть связано?
Для этого возьмём простую схему. Которую мы уже использовали в предыдущей статье. Попробуем её модернизировать и разобраться почему так происходит.
А всё очень просто:
Тот который протекает через резистор R2 разделяется.
Одна часть протекает через PN переход База- Эмиттер нашего транзистора. Это для нас полезный Ток. Которым мы задаём напряжения смещение на базе и выбираем рабочую точку Транзистора.
Но есть и второе ответвление. Ток течёт через резистор R1, а также внутреннее сопротивление нашего источника сигнала. Если бы у нас была схема состоящая из нескольких каскадов. То это был бы ток протекающий через транзистор предыдущего каскада.
Более подробно всё можно узнать из следующего видео: https://youtu.be/wCjFPZ3kT3c
А так как PN переход транзистора тоже можно представить в виде сопротивления.
Получается у нас делитель. В верхней части которого стоит один резистор R2 .А в нижней -параллельно два резистора.
При параллельном соединении, общее сопротивление уменьшается. А общий ток протекающий в этой цепи увеличивается.
Проявляется такой эффект — работа нашего усилителя очень сильно начинает зависеть от источника сигнала который мы используем. Так как каждый новый источник сигнала будет по-разному смещать нашу рабочую точку транзистора.
Нам нужно убрать эту зависимость. Этому есть очень простое решение -это конденсатор.
Мы знаем что конденсатор очень хорошо пропускает изменяющаяся сигнал и является препятствием для постоянного тока.
Для этого нам нужно изменить немного схему:
Добавить всего лишь одну деталь это конденсатор. Который будет выступать в роли разделителя. А также два прибора. Которыми мы будем измерять напряжение смещения, а также напряжение нашей рабочей точки.
Остальную часть схему мы никак не меняли. Полностью её взяли из предыдущей статьи. И Как видим при данном сопротивлении базового резистора 54 ком, напряжение смещение на базе изменилось. А также очень сильно изменилась наша Рабочая ТОЧКА. И транзистор вышел из режима.
И это ничего страшного. Настройки были сделаны для схемы без разделительного конденсатора. Когда на смещение транзистора оказывал влияние источник сигнала.
Теперь подобрав новое сопротивление. Мы уже будем знать что источник сигнала больше не влияет на режим работы нашего усилителя.
Заменим резистор R2 и можно проводить испытания.
Рабочая ТОЧКА Транзистора в норме. И соответствует примерно половине напряжения источника питания.
И как видим из осциллограммы наш транзистор работает в режиме. И искажение сигнала не происходит.
Остаётся только посмотреть на выходной сигнал сделать выводы.
Благодаря разделительному конденсатору мы убрали зависимость нашего усилителя от внутреннего сопротивления источника сигнала.
Первое видео которое упоминалось в данной статье на тему Что такое Рабочая Точка Транзистора
Собрать усилитель на одном транзисторе. Оказывается это не так уж и просто. Нужно знать некоторые тонкости.
И главная из них — это как выбрать рабочую точку транзистора? Давайте не будем лезть в дебри формул и графиков, а попробуем всё на практике. Несколько графиков и форму
Я всё-таки приведу. Но не буду на них акцентировать внимание. Это просто для порядка.
Во всём этом мы разберёмся при помощи экспериментов и по результатам схем и осциллограмм. И дочитав до конца эту статью с комментариями и пояснениями всем станет также понятно как это всё выглядит в реальности.
Но кому лень читать статью и изучать картинки, можно пролистать ниже там всё это посмотреть в виде или по Ссылке: https://youtu.be/TGHea-vxNN0
Оригинал статьи на САЙТЕ http://schip.com.ua/usilitel-na-odnom-tranzistore-rabochaya-tochka/
Начнём с очень простой схемы которую часто собирают начинающие радиолюбители: транзистор, источник питания, нагрузка усилителя и входной сигнал. Ну примерно как на схеме:
Источником сигнала у нас будет генератор синусоиды 500 Гц и амплитуда 100 mВ.
Подойдём питание и никакого сигнала на выходе мы не видим, на выходе присутствует постоянная составляющая 5 в. То есть наш транзистор полностью закрыт.
Хотя как видно из осциллограммы на входе сигнал присутствует.
Жёлтый сигнал на входе транзистора.
Синий сигнал на выходе ( коллекторе) транзистора.
Все начинающие Радиолюбители сразу начинают увеличивать амплитуду входного сигнала. Давайте и мы так сделаем. И повышаем входной сигнал дом амплитуды 500 mВ.
И опять смотрим осциллограмму
Входной сигнал увеличен но на выходе никакого результата.
Увеличиваем входной сигнал до одного 700 mВ.
И вот наконец начинается появляться результат. На выходе наша прямая тоже ожила. И на ней появились провалы. В этот момент если мы подключим на выход какой-то звукоизлучатель то мы уже сможем услышать хотя бы какой-то звук.
Дальше начинаем рассуждать с точки зрения новичка.
Раз результат появился продолжаем дальше увеличивать амплитуду сигнала, выставляем сигнал 1 В.
На выходе звук усиливается. Но с ними и растет и искажение. Потому что мы видим из осциллограммы что сигнал на выходе очень далёк от синусоиды.
Также мы можем увидеть разделение сигнала по входу. Если опять посмотреть на схему то у нас там подключено по входу два щупа осциллографа. Один напрямую к генератору, второй на базу транзистора. И вот до того момента как мы не перешли точку примерно 650 mВ сигналы были одинаковы. А потом начались искажения на положительной полуволне.
И тут нужно хотя бы мельком глянуть на некоторые вольт-амперные характеристики транзистора.
Так как база транзистора представляет собой pn-переход чем-то похожий как у обыкновенного диода. То на нём происходит падение напряжения как раз примерно от 0,6 до 0,7 вольт.
Ну это опять теория. А я обещал показать экспериментально. Нам нужно попытаться сместить точку базы Транзистора чуть выше 0,6 вольт. Сделать это можно при помощи отдельного источника питания. Но у нас уже есть источник питания и мы можем взять напряжение из него.
Для этого понадобится резистор, который мы подключим к плюсу источника питания и к базе нашего транзистора.
Поэтому наша схема немного изменилась и стала выглядеть вот как представлена ниже:
Схема изменилась всего лишь на одну деталь. Ну и для эксперимента я подключил ещё два вольтметра
И теперь опять начинаем экспериментировать. Как видно из схемы у нас сейчас в базовой цепи стоит резистор 100 ком. Входной сигнал снизим до 100 mВ. Давайте посмотрим осциллограмму.
Вот уже лучше выходной сигнал на базе получил смещение но ещё недостаточно для нормальной работы транзистора. Смещение нужно увеличить то есть уменьшить сопротивление резистором цепи базы.
Поставим резистор 70 ком и опять посмотрим на осциллограмму:
И Как видно из осциллограммы синусоида уже приобретает форму. Но она несимметрична. Положительная полуволна более сжата относительно отрицательной полуволны.
Поставим сопротивление 54 ком.
И сигнал на осциллограмме приобретает практически идеальную форму на выходе.
Как видно из графика осциллограммы синусоида начинается не сразу, а с задержкой в 1 мс. Это сделано для того чтобы было проще понять что такое Рабочая Точка.
Когда у нас на входе ещё нет сигнала то на выходе транзистора на его коллекторе присутствует напряжение 2,5 в. И это является половиной от нашего напряжения питания 5 в.
Мы Экспериментальным путём добились идеального сигнала на выходе, когда подали такое смещение на базу транзистора что на коллекторе присутствовала постоянно составляющая равная половине напряжения питания.
Это также наглядно можно увидеть на графике Как происходит искажение выходного сигнала при смещении рабочей точки:
Также предлагаю посмотреть видео Может быть там будет более понятно:
