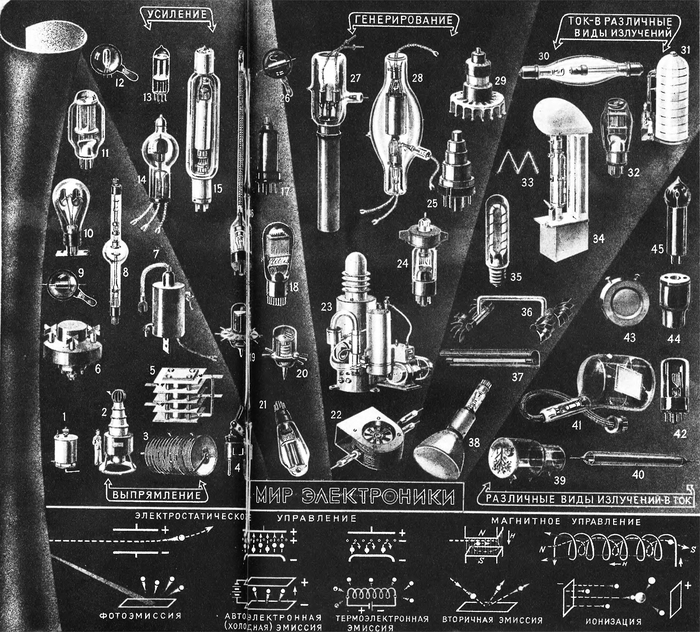

"Техника - молодёжи" №7 за 1953 г.

Добрался до измерения спектров схем с шумовым диодом КГ401А и стабилитроном Д814Б.

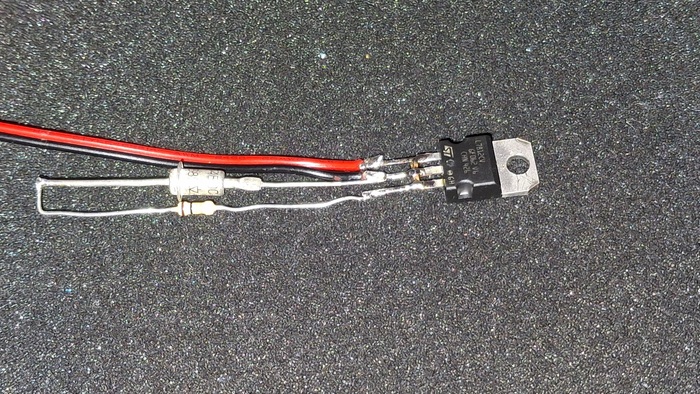

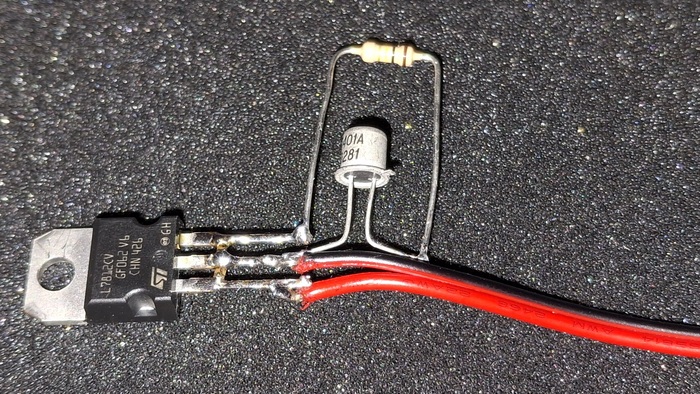

Собрал два варианта схемы. Один с шумовым диодом и второй со стабилитроном. В схему добавил линейный стабилизатор L7812, что бы убрать шумы источника питания. Питание в прошлый раз было 12 В, теперь 24 В. Напряжение 12 В получаю от стабилизатора. В схеме так же есть резистор в 100 кОм и два SMD конденсатора по 0.1 мкФ. Один конденсатор на входе стабилизатора, второй на выходе. Ниже спаянная схема с шумовым диодом и со стабилитроном.

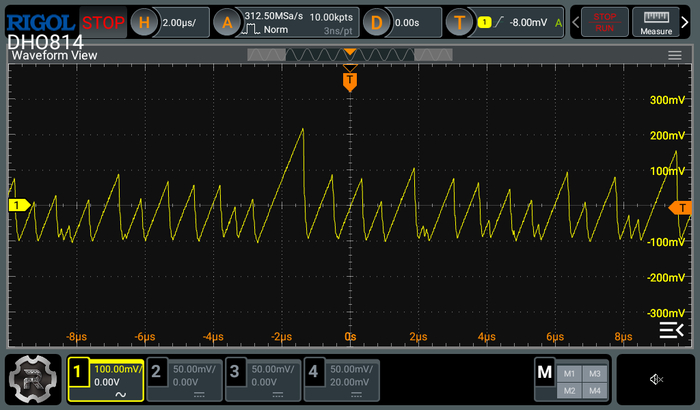

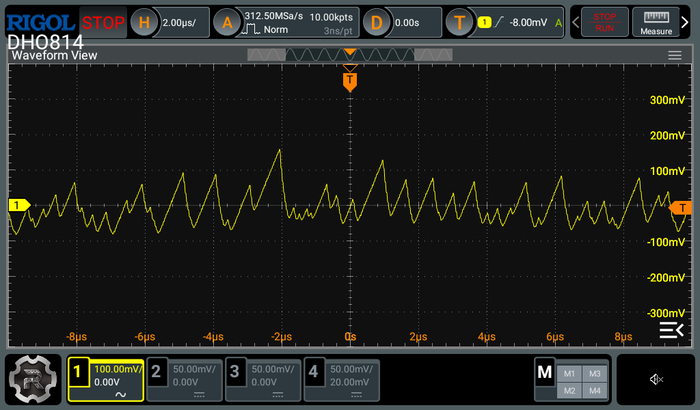

Напряжение стабилизации шумового диода и стабилитрона примерно равны 8.4 В. Ниже два изображения, осциллограммы напряжения на шумовом диоде и на стабилитроне.

Сигналы шума от шумового диода и стабилитрона. У стабилитрона похоже только 50 Гц.

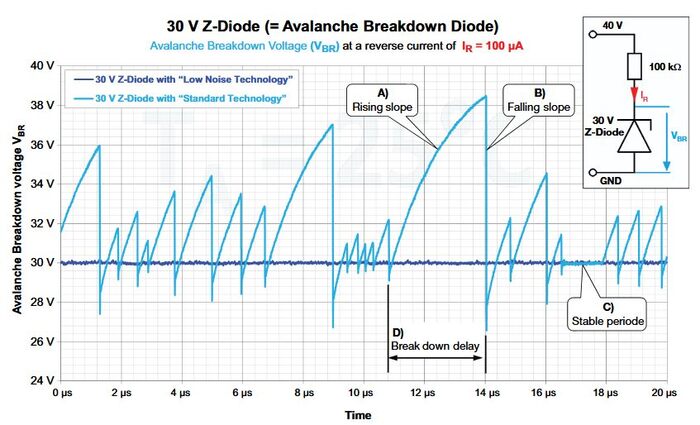

Шум от диода КГ401А напоминает шум от лавинного диода. Картинку взял из документа "The Noise of Avalanche Breakdown Diodes" от Vishay Semiconductors.

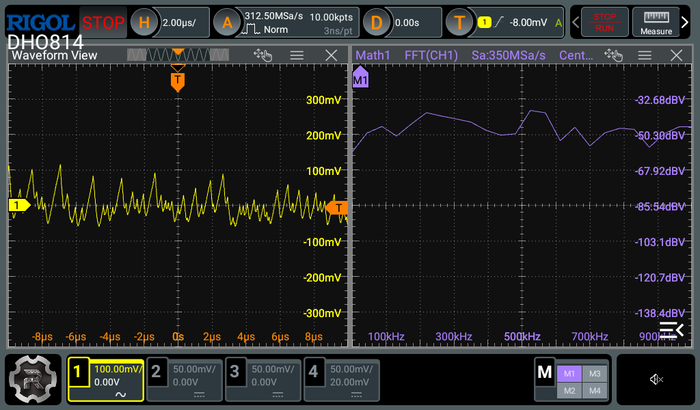

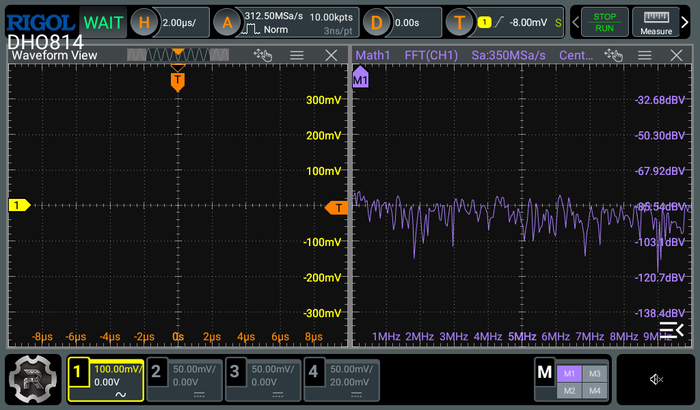

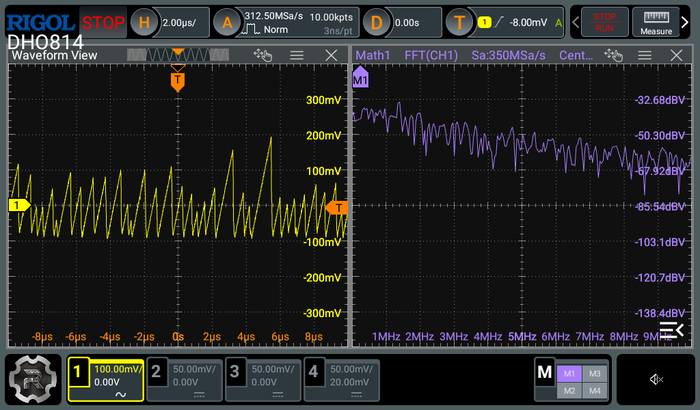

Спектр шума шумового диода КГ401А. Диапазоны до 10 МГц, до 5 МГц и до 5 МГц. Последнее изображение это шум при снятом напряжении питания.

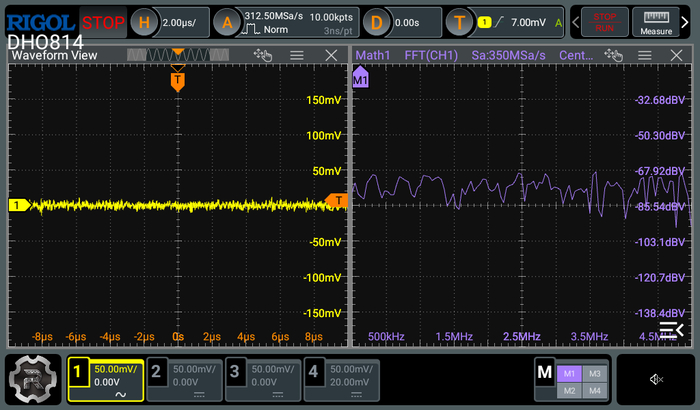

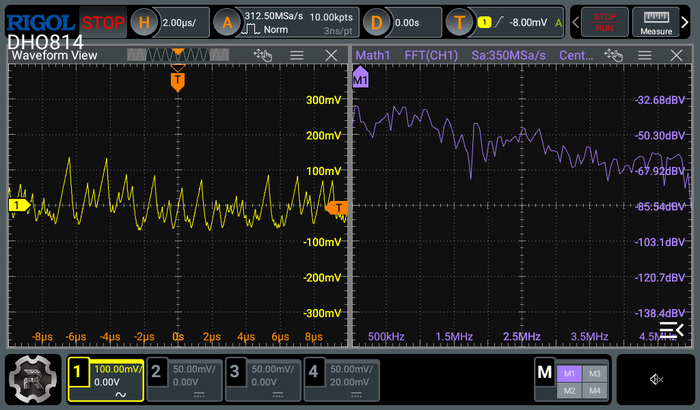

Спектр шума стабилитрона Д814Б. Диапазоны до 10 МГц, до 5 МГц и до 5 МГц. Последнее изображение это шум при снятом напряжении питания.

Видно, что шумовой диод даёт больше уровень этого самого шума. Поборол лень и аллодинию и добил эти измерения.

Купил для пробы ещё один компонент. Шумовой диод КГ401А. Спаял для него рекомендуемую схему с резистором 100 кОм, питание 12 В. Сам диод на фото ниже. Корпус КТ-1-7 (TO-18), как у транзистора, только два вывода.

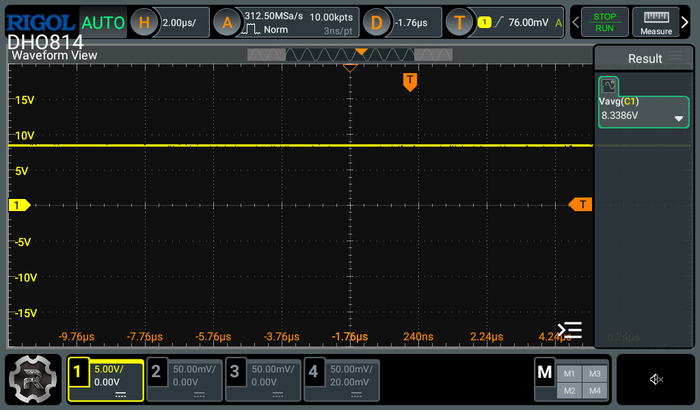

Шумовой диод похож на стабилитрон. И по схеме включения тоже. Этот выдаёт среднее напряжение 8.4 В и шум. Первое измерил в режиме DC, второе в режиме AC (без постоянной составляющей). Честно ждал большую амплитуду шума.

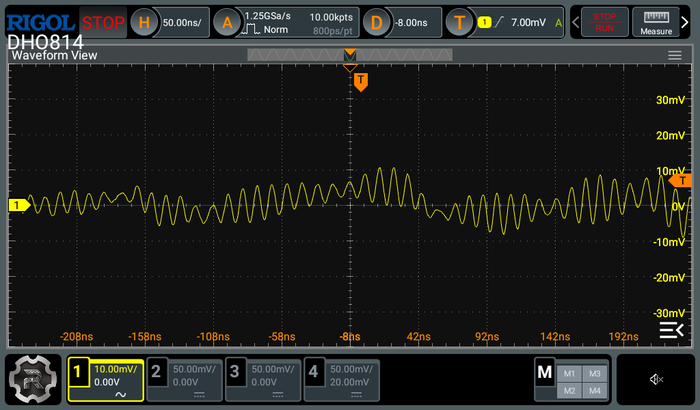

Продолжил эксперимент с тем же тунельным диодом 3И201И. Но теперь индуктивность сделал из медного провода 1.5 мм^2, три витка с отводом на первом витке. Получил генератор на 40 МГц. Наверное не предел для этого диода.

Конденсатор в контуре 10 пФ, меньше не было. И два конденсатора в цепи питания 0.1 мкФ и 1 мкФ.
