Реле с самоподхватом. Как подключить кнопку Старт-Стоп для электродвигателей⁠⁠

В копилку полезных материалов — простая реализация автоматики работы кнопок типа «Старт-Стоп», у которых не предусматривается фиксация нажатия. Это самые простые и доступные кнопки для пультов, которые можно использовать для дома, гаража и мастерской, например, для управления различными инструментами: циркулярными и торцовочными пилами, станками, насосами/компрессорами. Схема позволяет задействовать кнопки аварийной остановки, а также дополнительную автоматику при необходимости.

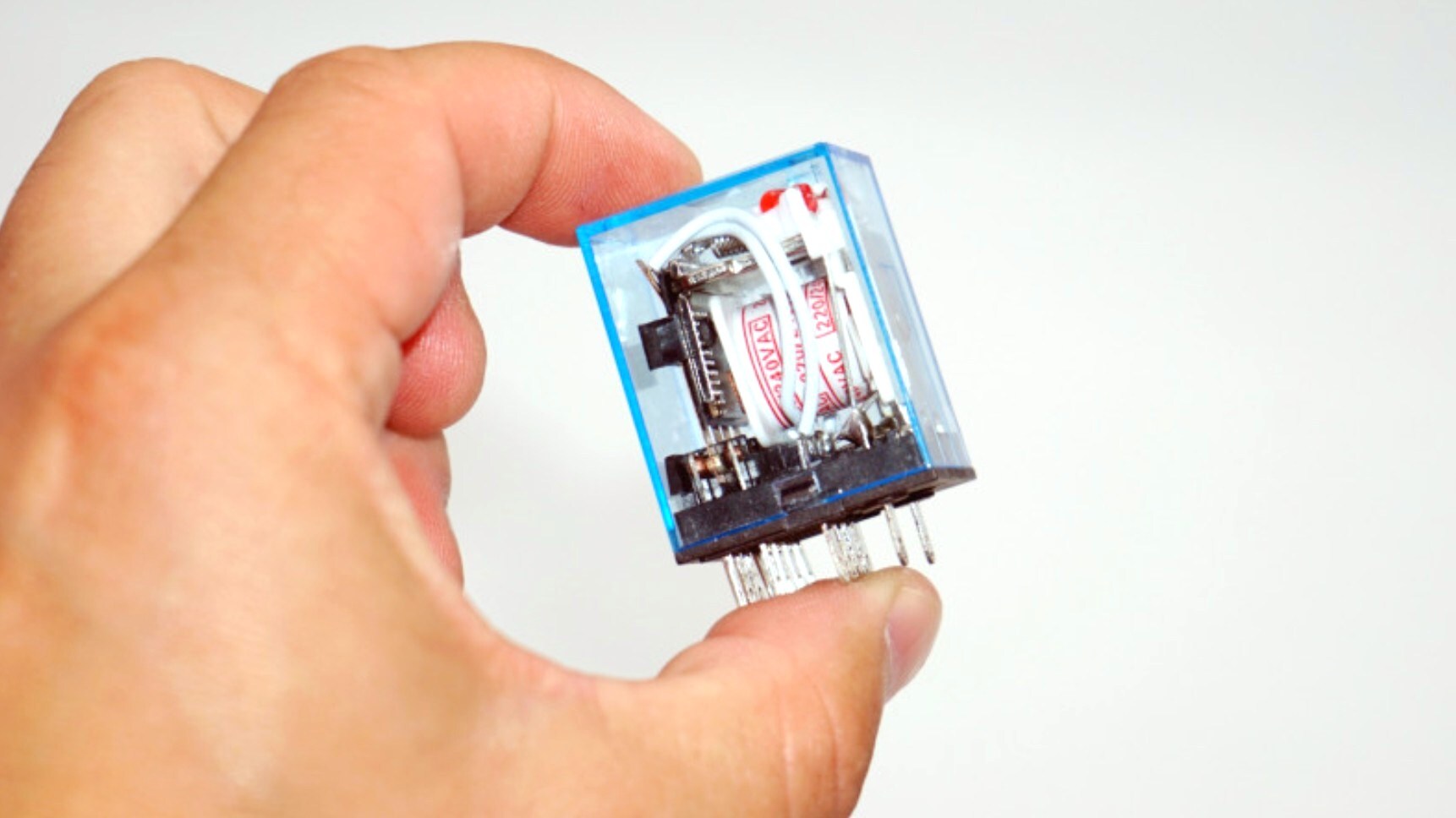

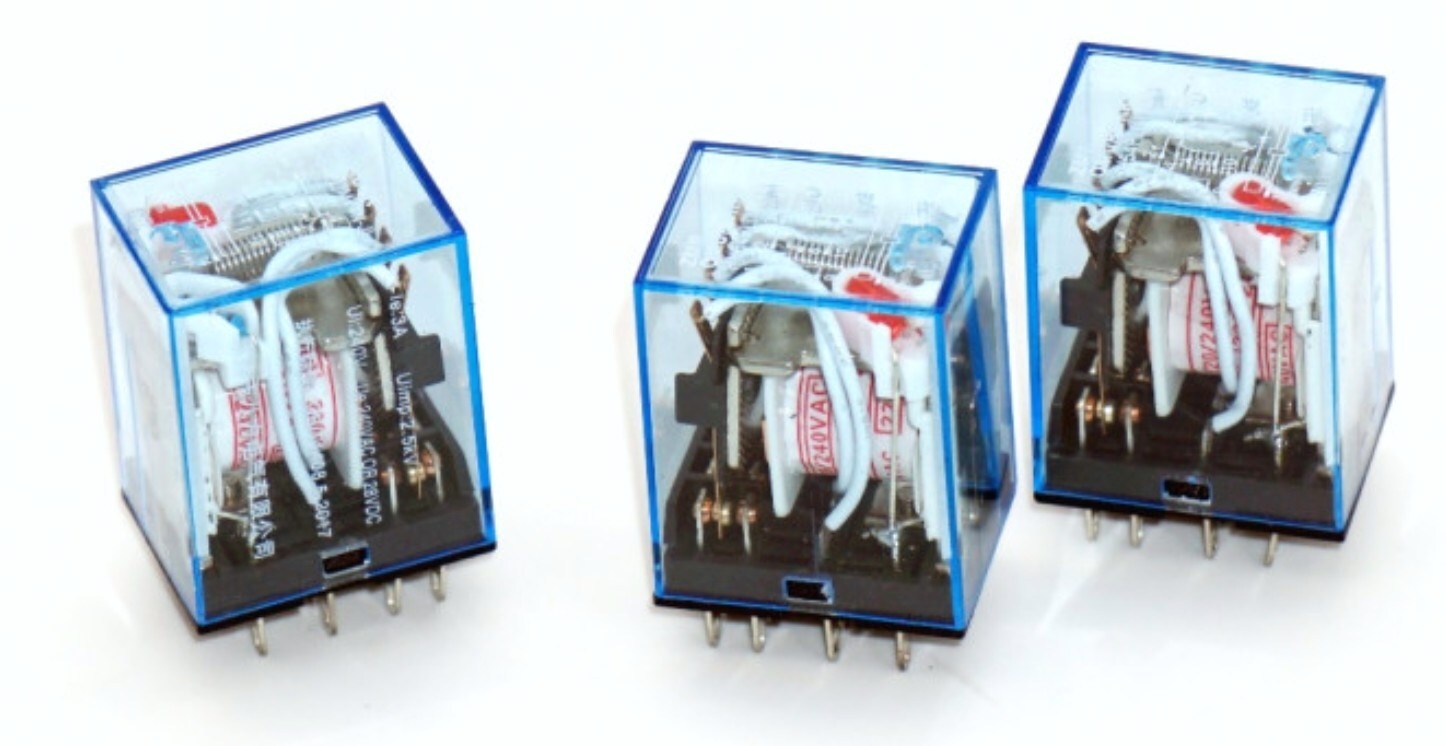

Я использовал обычное э/м реле общего назначения типа MY4NJ для включения кнопок типа «Старт-Стоп» без фиксации, а также с целью замены различных пускателей и других механизмов. Выбранное реле реально миниатюрное. Такое можно разместить в небольшой эл.коммутационной коробке, непосредственно рядом с самой кнопкой.

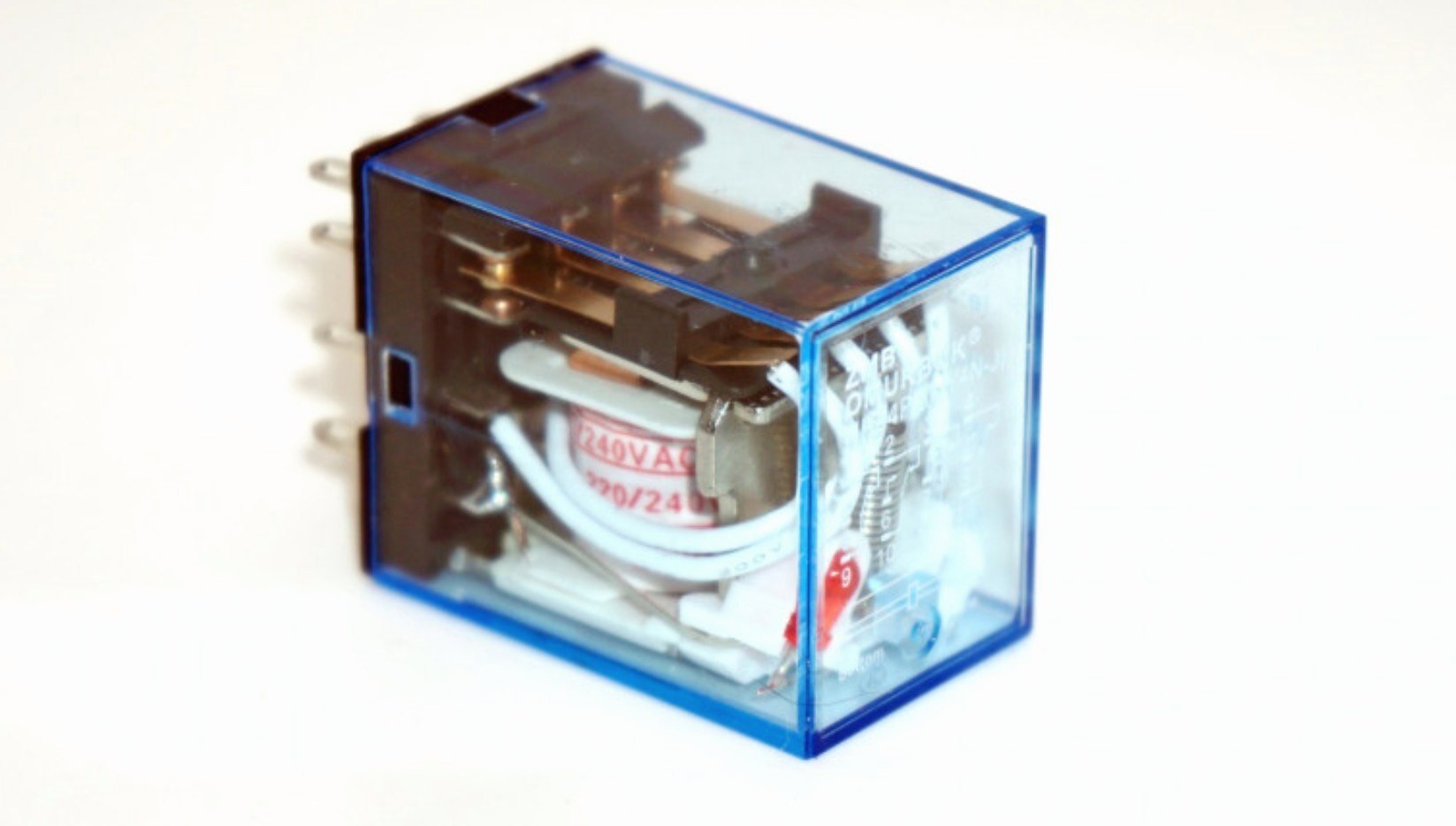

Все контакты подписаны, групп для подключения достаточно, есть как нормально открытые, так и нормально замкнутые контакты. Корпус прозрачный и позволяет визуально наблюдать срабатывание контактной группы. Можно разобрать при желании, просто отщелкнув язычки в основании крышки.

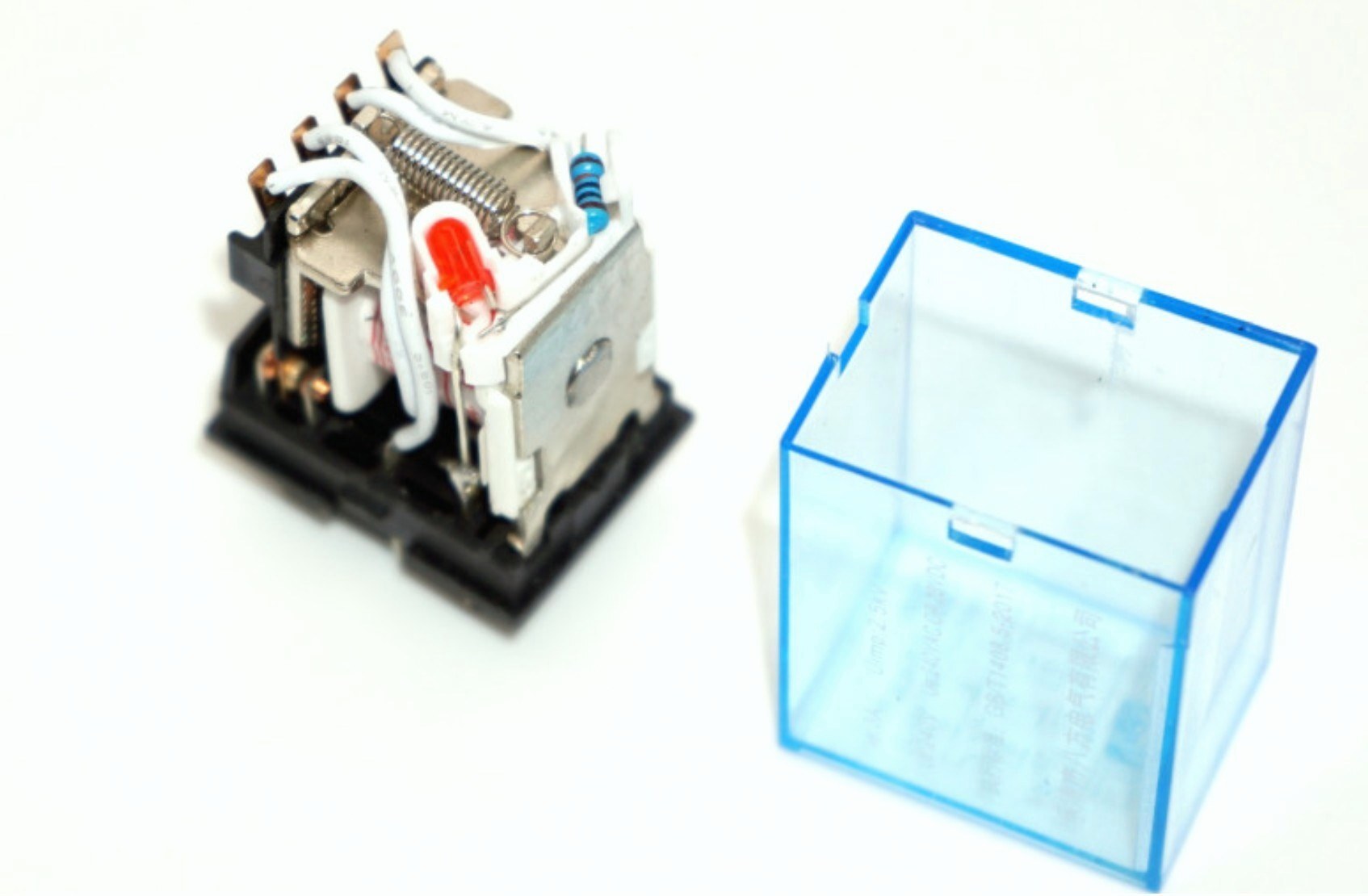

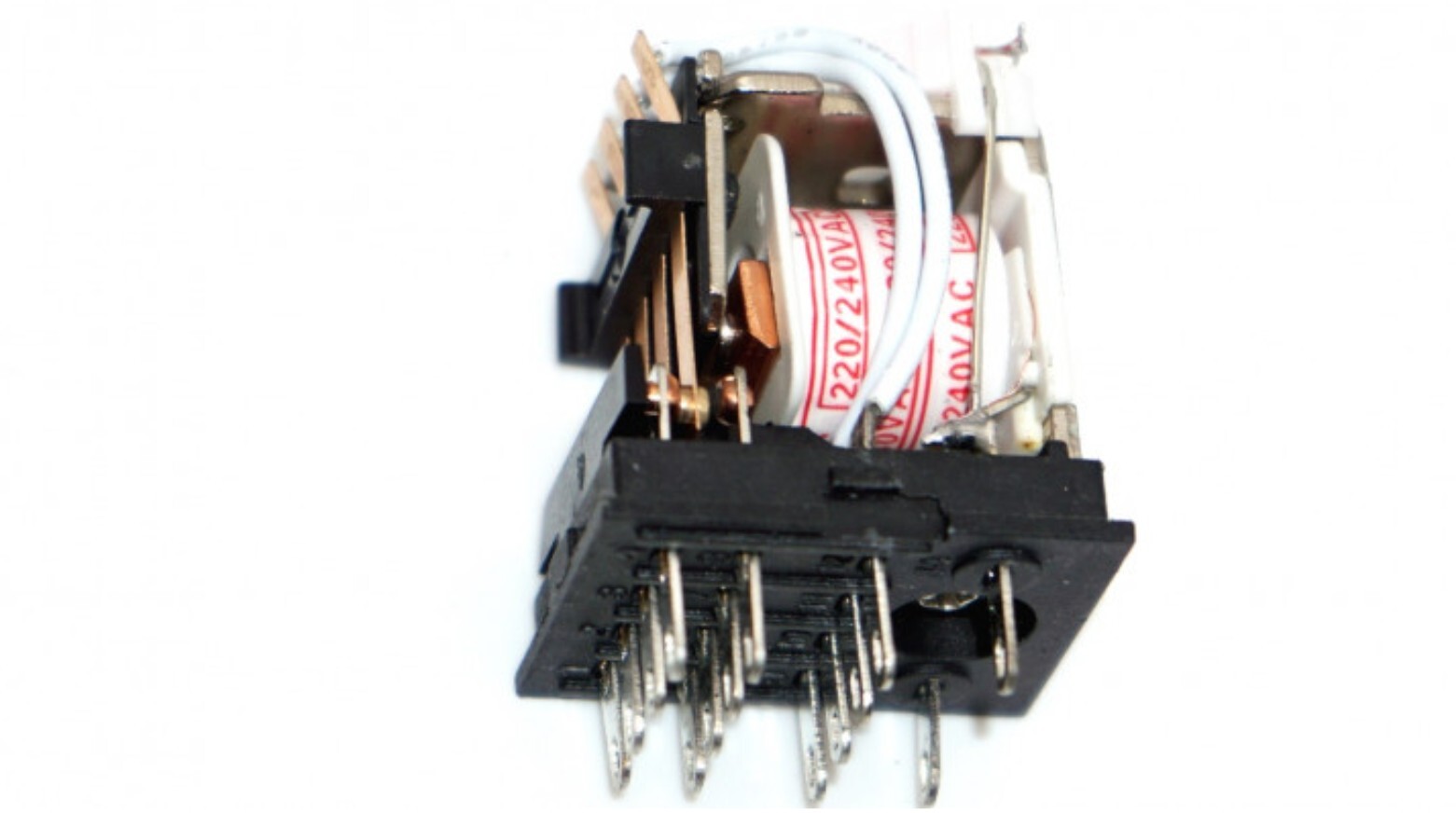

Внутри реле все сделано просто, но прилично.

Есть пластиковый сепаратор между контактами, индикация работы, и т.д. За эти деньги вполне нормально.

Теперь к схеме подключения.

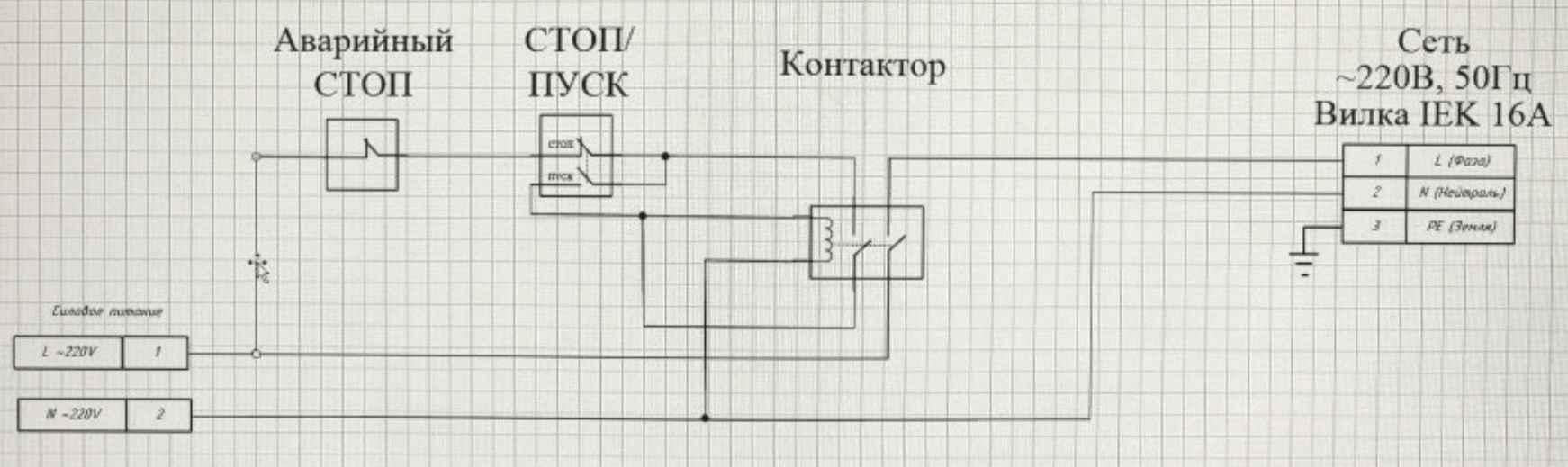

Смысл схемы состоит в коммутации питания катушки реле через группу нормально разомнутых контактов этого же реле. Ну или пускателя. При срабатывании реле контакты замыкаются и ток начинает постоянно течь через сработавшие контакты. Соответственно, кнопку Пуск можно отпускать практически сразу (после срабатывания реле — доли секунды) — все будет работать (крутиться двигатель, работать ЧП, качать насос и т.д.). Для того чтобы выключить оборудование, нужно нажать на кнопку Стоп, у которой задействуются нормально замкнутые контакты. При нажимании на Стоп контакты размыкаются, ток в цепи пропадает, катушка реле обесточивается. Кнопку отпускаем, цепь остается обесточенной.

Силовая коммутация идет через отдельную контактную группу реле (можно задействовать несколько линий, можно дополнительно размыкать нейтраль). Также можно использовать нормально-замкнутую кнопку аварийного отключения, которую обычно располагают где-то под руками в рабочей зоне. Подобная схема весьма удобна, учитывая всю простоту соединений и отсутствие каких-либо дополнительных контроллеров или другой логики, требующей отдельного питания, развязки от высокого напряжения или усилителей/драйверов для управления.
Просто кнопка и реле — топорно и надежно.

Единственный момент, по ссылке дешевые реле без колодки. Для удобства можно купить отдельно колодку или найти лот с комплектом реле+колодка. По желанию, можно вообще припаять повода (так даже надежнее будет в плане вибрации), или взять большой трехфазный пускатель.

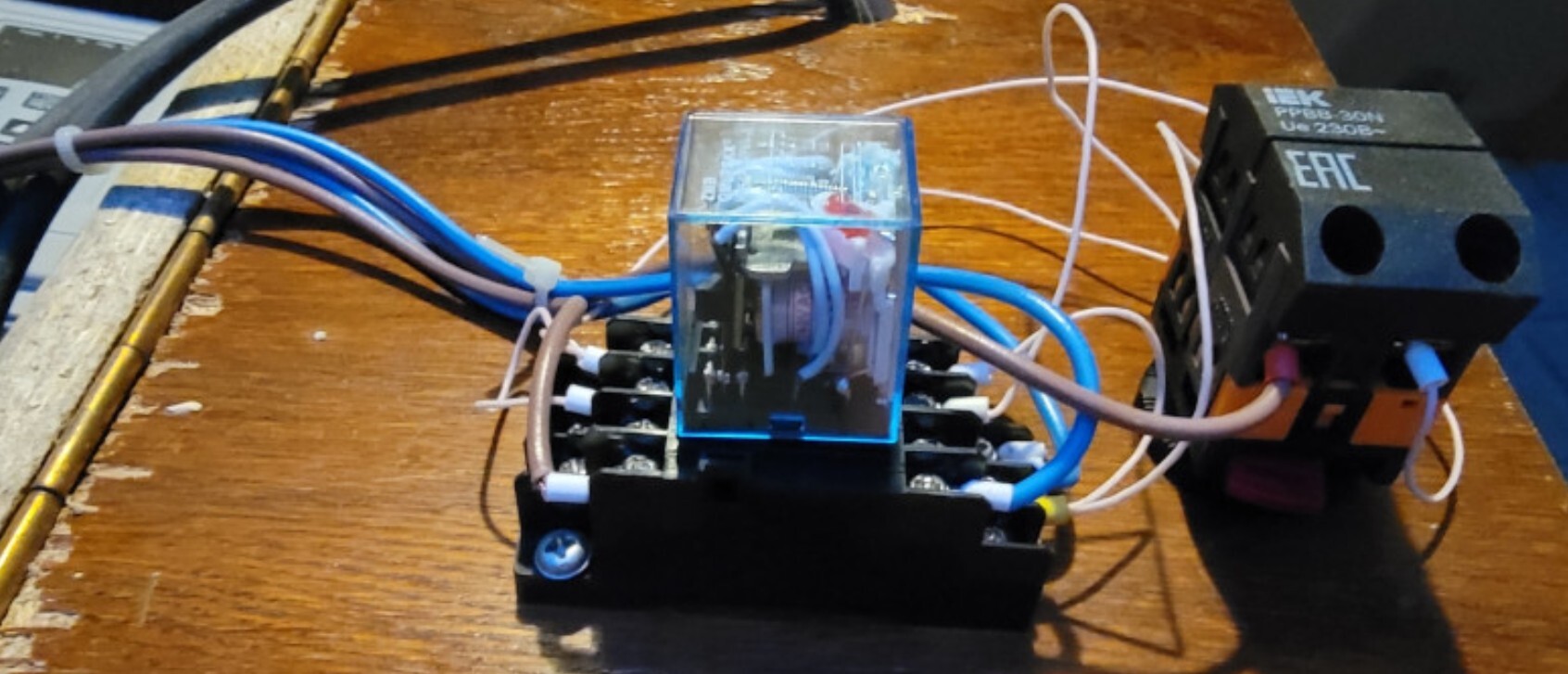

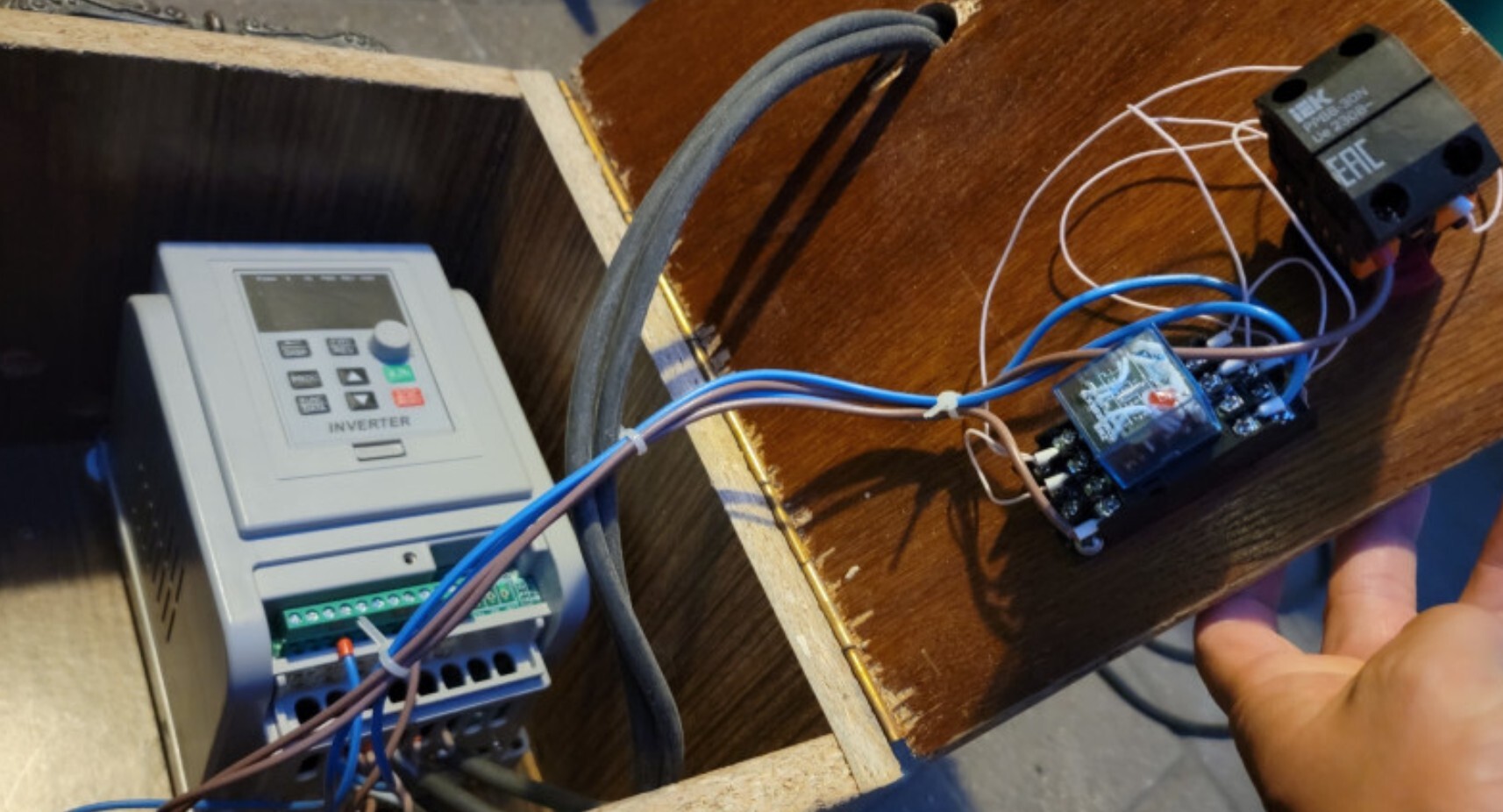

Конкретная эта схема успешно работает более двух лет, в таком виде. Исполнение в виде отдельного ящика + стандартный разъем IEK позволяет подключать к разным станочкам или двигателям, заменяя пусковые конденсаторы. За подобную автоматизацию затраты смешные, больше времени уходит оформить кнопку и реле в нормальный корпус или шкаф.

P.s. нужно отметить следующее. Схема работает у меня шестой год без переделки. На текущий момент есть достаточно большой выбор готовый кнопок со встроенным реле, как механическими, так и твердотельными. Причем по адекватной стоимости. С другой стороны, за годы эксплуатации выявил слабое место моего решения - это колодка, из которой реле может отстыковаться, особенно при наличии вибраций. Тем не менее, указанная схема имеет место быть, довольно дешевая и простая в реализации. Подойдет в таких схемах, где установка магнитных пускателей или более сложной электроники не оправдана по разным причинам.
