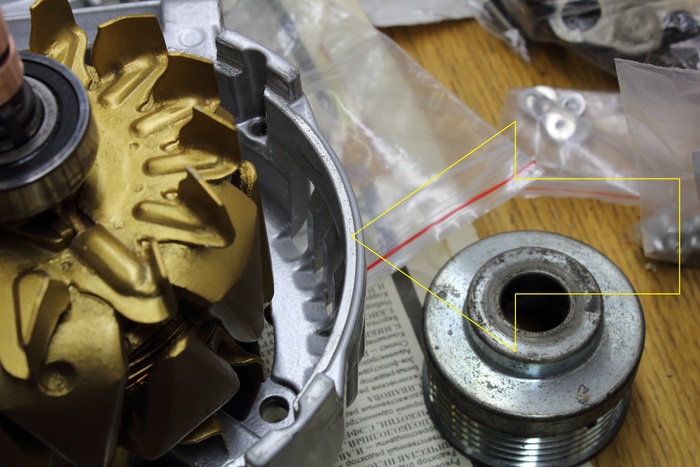

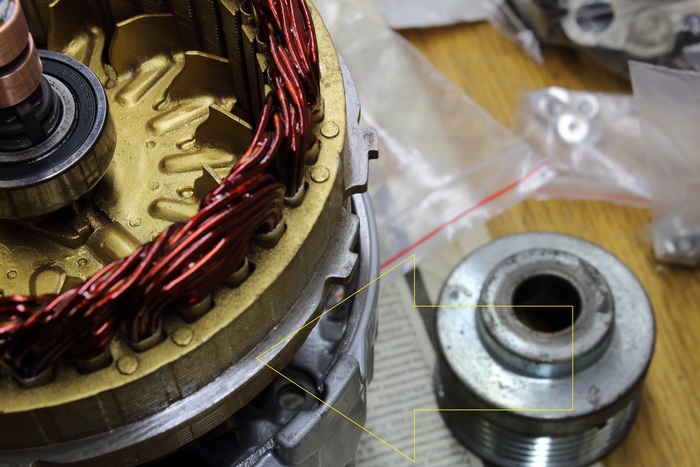

Перед установкой ротора нужно зачистить место прилегания кромки передней крышки генератора со статором по всей окружности.

Бортик статора, за счёт которого он держится между передней и задней крышек генератора так же зачищаем до блеска и ставим в переднюю крышку в правильном положении. Обмотка статора предварительно была покрыта термолаком.

Данный статор был ещё проверен, когда генератор стоял на автомобиле- мотор-тестером.

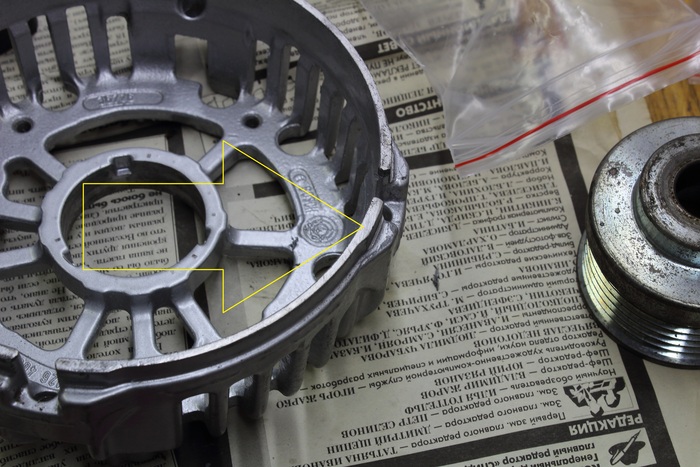

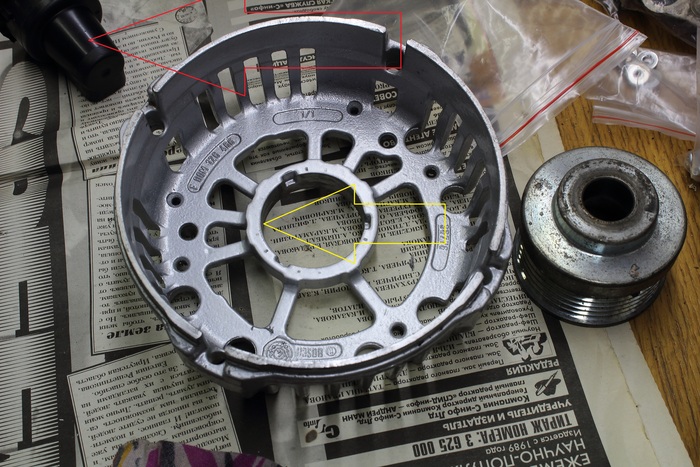

С задней крышкой генератора поступаем так же: зачистка кромок прилегания к статору.

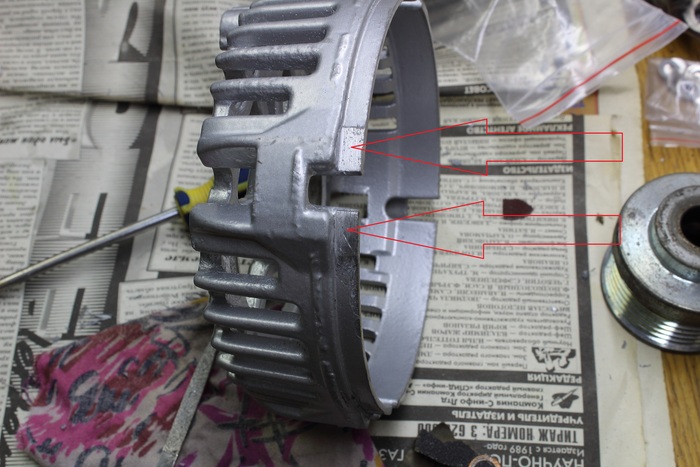

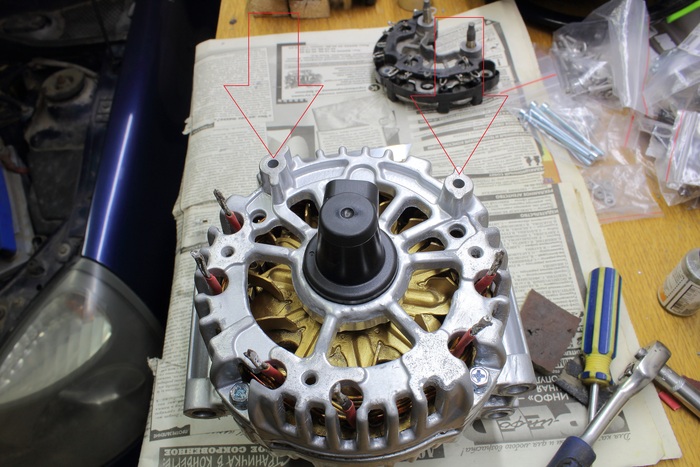

Дополнительно нужно зачищать ещё и упоры на крышке так как слой порошка после покраски немного мешает при соединении передней крышки генератора с задней(

Точки контакта "массы" задней крышки с диодным мостом так же чистим.

Посадочное место под проставочное кольцо(колпачок) так же немного зачищаем.

Устанавливаем колпачок в заднюю крышку генератора и прикручиваем всё это 4 болтами.

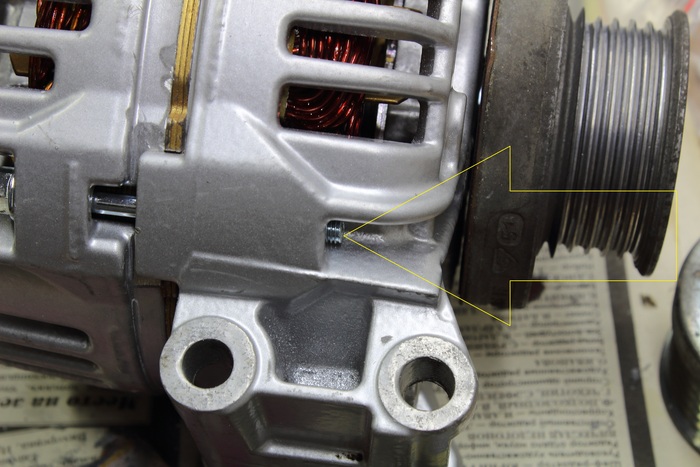

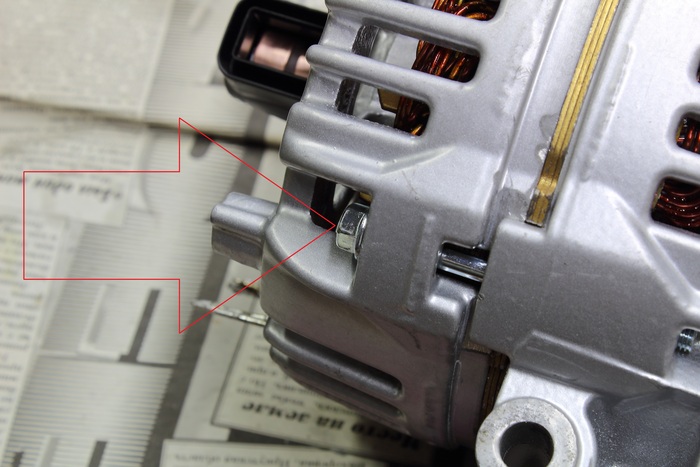

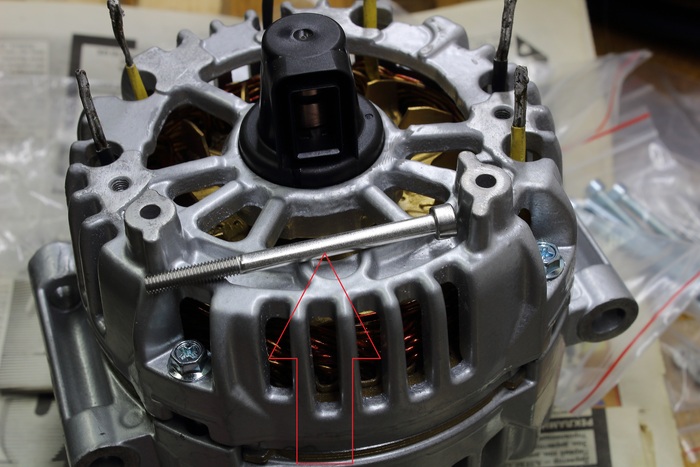

Винты передней крышки использовал новые под головку на 8

Он правда немного длиннее оригинального, но в целом не критично.

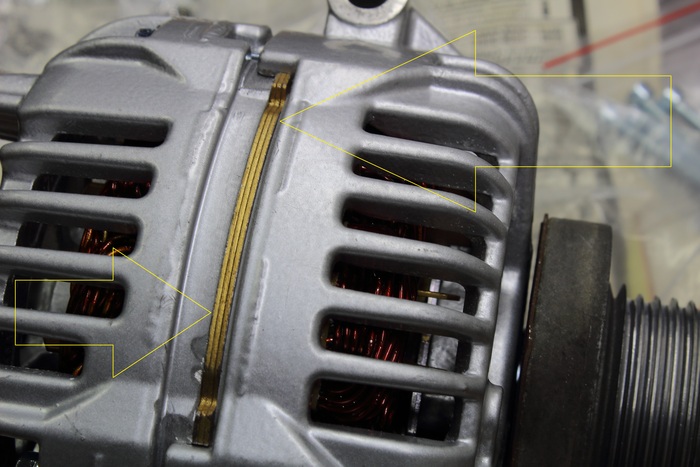

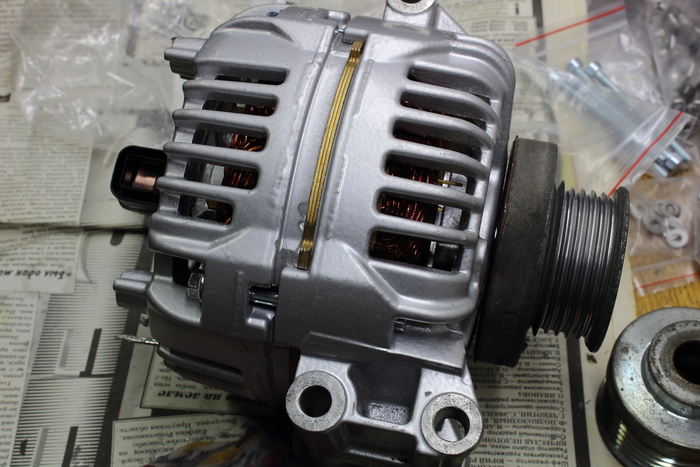

Проверяем что бы обе крышки генератора плотно зажимали статор-не должно быть зазора.

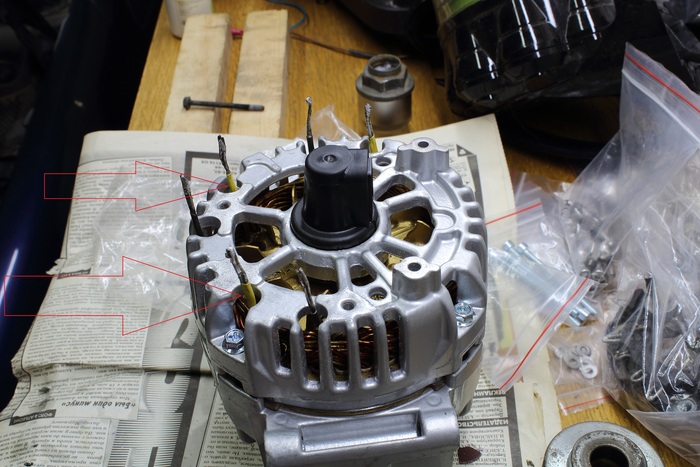

На вывода статора я иногда одеваю простую термоусадочную трубку. Хотя на диодном мосту есть направляющие каналы для выводов обмоток статора, но привычка что-то добавить осталась)

Винты крепления передней крышки генератора изначально хотел использовать вот такие, но уже были заказаны недорогие аналоги оригинальных. Поэтому решил ставить аналог.

Диодный мост проверил мультиметром: плюсовые диоды 560 Ом, отрицательные 554 Ома. Диоды можно проверить и прозвонкой: в одну сторону пищит, а в другую тишина). Под нагрузкой диоды проверяю зарядным устройством и фарной лампой 12V70W-данная проверка делается так же как и проверка прозвонкой.

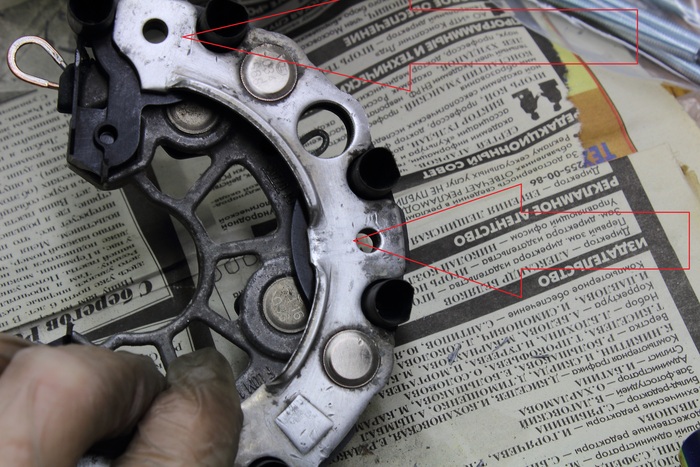

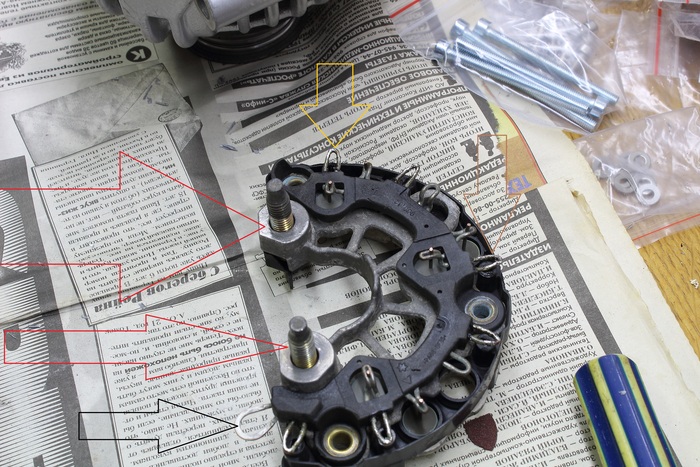

Зачищаем до блеска точки контакта диодного моста с задней крышкой

Контактные болты и их площадки так же зачищаем. Петельки диодного моста к которым припаиваются выводы обмоток статора зачищаем и облуживаем. Петлю диодного моста к регулятору напряжения чистим

Площадки к которым прикручивается регулятор напряжения зачищаем. Одна площадка это масса регулятора напряжения, а другая... не помню...

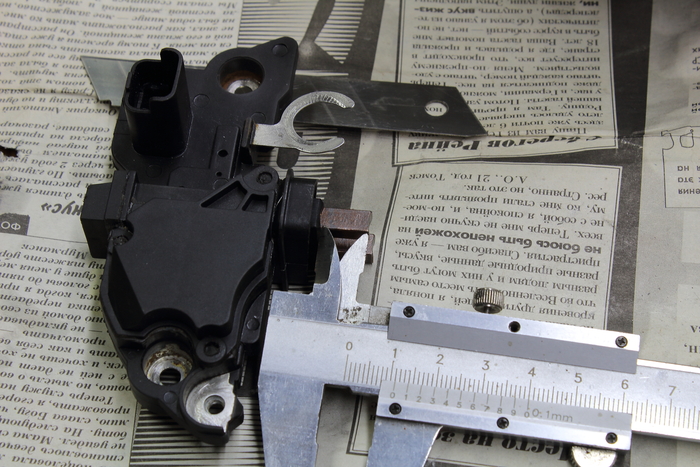

Регулятор отмыт и проверен на внешние дефекты.На регуляторе напряжения длина щёток составляет=11 мм. Более чем достаточно. Пружинки отличные, щётки не заедают в корпусе регулятора напряжения.

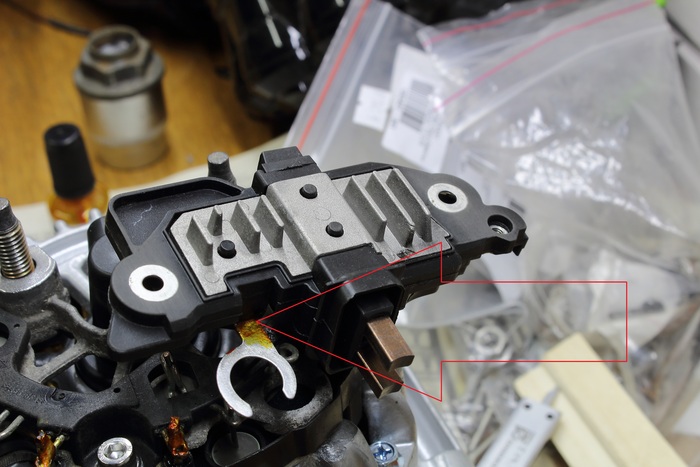

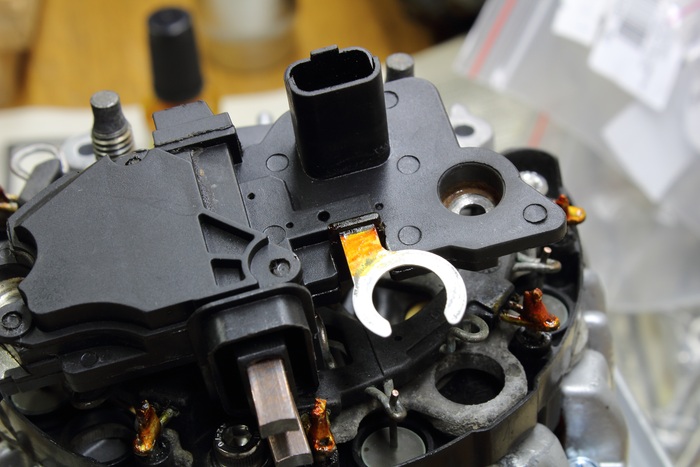

Плюсовая клемма регулятора напряжения зачищена и покрыта термолаком, кроме точки контакта.

Данный вывод часто страдает в следствии чрезмерного усилия затягивания контактной гайки диодного моста. И в результате этого клемма лопается в месте захода в корпус регулятора напряжения.

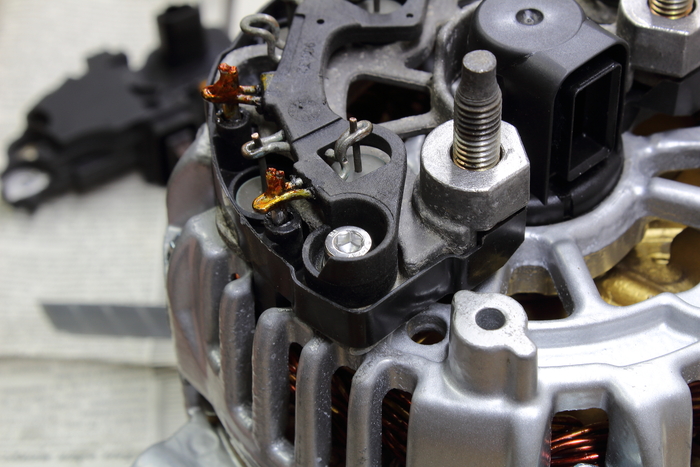

Ставим на место диодный мост и прикручиваем его тремя винтами. Поджимаем петельки контактов с выводами обмоток пассатижами и пропаиваем.

Покрываем контакты термолаком.

Паяю я не очень хорошо(

Но будем учиться)

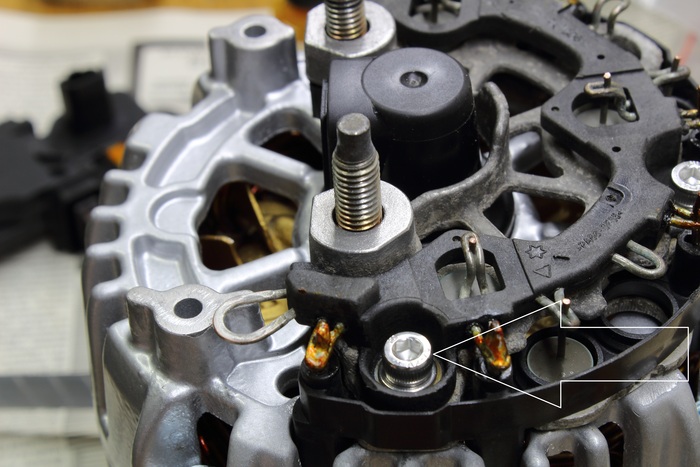

Болт крепления диодного моста к задней крышке использовал такие-Винт 5х20 DIN 912 нержавейка А2 под внутренний шестигран+ шайба плоская 5 DIN125 нержавейка А2

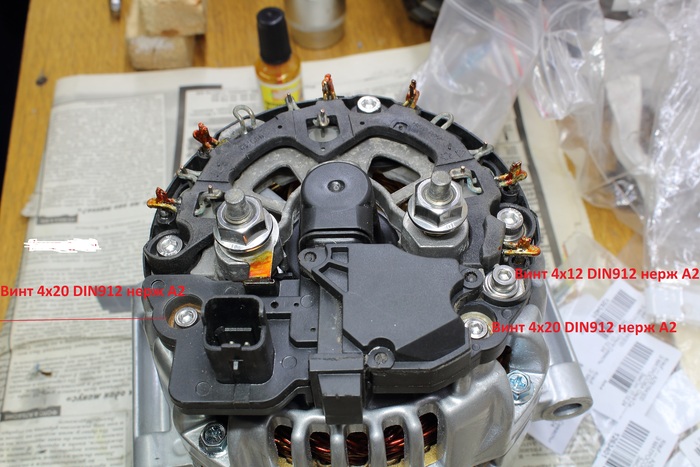

Устанавливаем регулятор напряжения на место и прикручиваем его тремя винтами:

-Один винт 4х12 DIN 912 нержавейка А2+шайба плоская 4 DIN125 нержавейка А2

-Два винта 4х20 DIN 912 нерж А2+ 2 шайбы пл. 4 DIN125 нержавейка А2

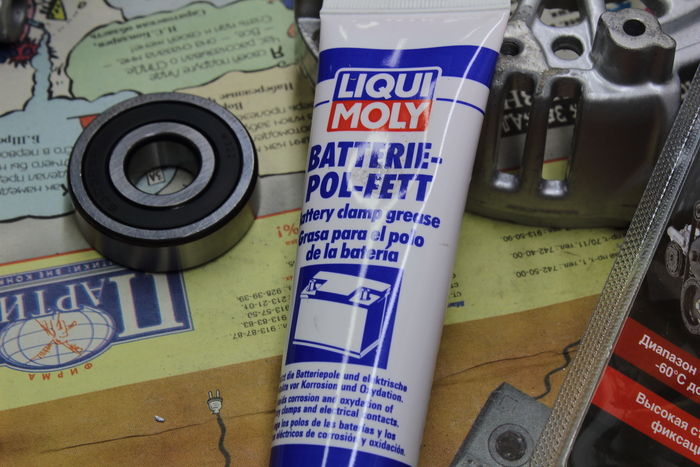

Перед сборкой генератора хотел покрывать тонкой полоской электропроводной смазки плоскости прилегания передней крышки и статора, задней крышки и статора, задней крышки и диодного моста. Но что-то засомневался в этом. Написано что для клемм аккумулятора: но что имеется в виду: наносить смазку поверх клемм или же место контакта вывода аккумулятора и клеммы? В итоге оставил так.

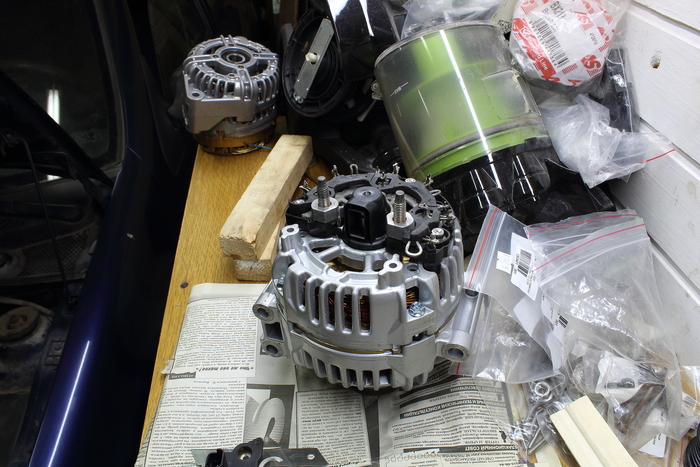

...Продолжение следует...

Приветствую вас, джентльмены!🙂

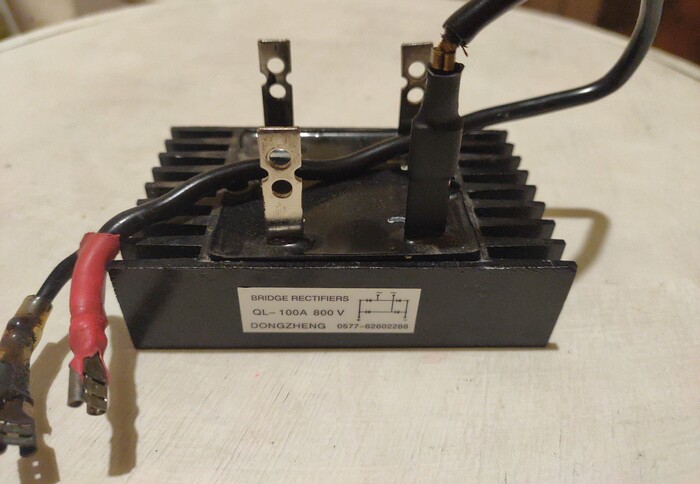

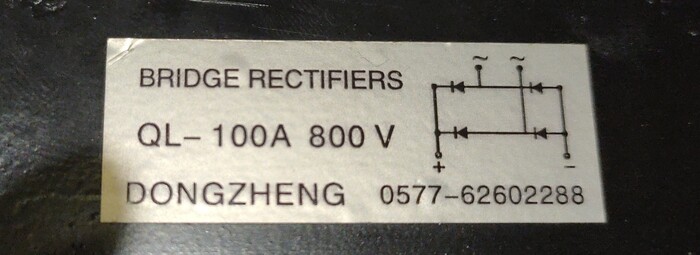

Как это часто бывает, внезапно вышел из строя вот такой агрегат

Не получается найти 1в1 номиналами.
Прошу подсказать, чем его можно заменить (аналог).

Всем привет!

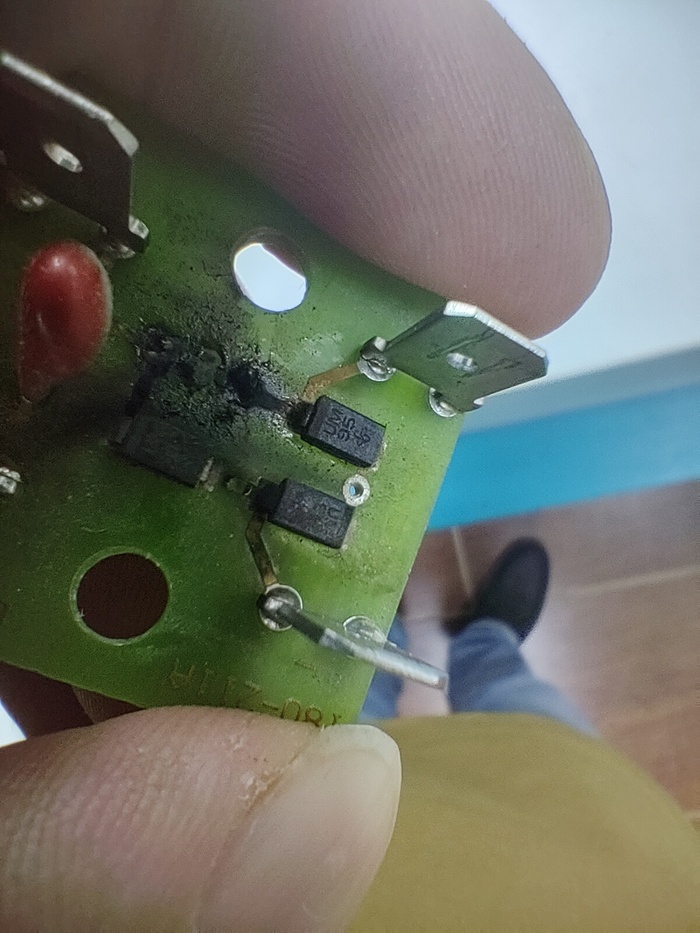

помогите, пожалуйста, найти характеристики на идиод um95. Найти в гугле не смогли , а без этой информации не берут плату в ремонт. Плата установлена на газовой духовке seppelfricke.

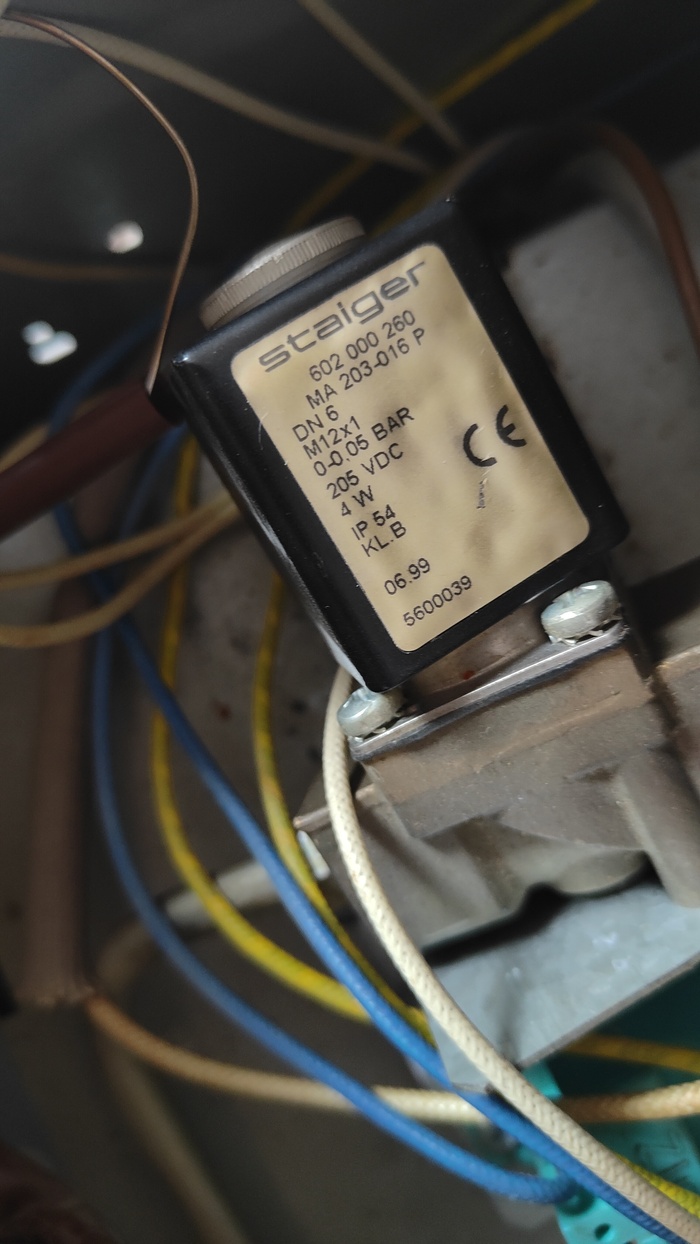

Подаёт питание электромагнитный клапан для газа

Выпрямительный диод

Выпрямительный диод позволяет преобразовывать переменный ток (AC) в постоянный ток (DC). В этом обзоре вы узнаете, как работает этот радиоэлемент, и некоторые схемные решения, которые создается с помощью диодов.

Диоды являются одним из наиболее часто используемых полупроводниковых приборов в электронике. Существует много типов диодов, но наиболее распространенным является выпрямительный диод.

Принцип Работы ДИОДА в Роли ВЫПРЯМИТЕЛЯ

Он позволяет току течь только в одном направлении. И подключив его определенным образом, вы можете преобразовать переменный ток в постоянный.

Выпрямительный диод выполнен так же, как и любой другой обычный диод, но рассчитан не на малые токи, а на большие токи и напряжения. Это делает его идеальным для использования в Блоках питания.

Символ диода состоит из треугольника, направленного вдоль линии. Треугольник указывает направление, в котором ток может течь через диод. Например, на картинке выше ток может двигаться вправо. Но он не может течь в обратную сторону .

Как использовать выпрямительный диод

Выпрямительные диоды позволяют току течь только в одном направлении, от анода к катоду, также называемому прямым смещением . Выпрямительный диод в прямом смещении плюсовой провод подключается к аноду, а катода к отрицательной стороне. Вы можете увидеть это в примере ниже:

На приведенном выше рисунке диод смещен в прямом направлении, что означает, что через него может протекать ток, и светодиод загорится. Когда вы используете выпрямительный диод таким образом, он действует подобно замкнутому переключателю, который позволяет току течь по цепи.

Что произойдет, если вы поменяете подключение диода, как на рисунке ниже? Или так же можно поменять полярность источника питания.

Когда положительный вывод источника питания соединен с катодом, а отрицательный вывод с анодом, диод имеет обратное смещение . При таком типе подключения ток не может протекать через диод, поэтому в приведенной выше схеме светодиод не загорится.

Проверка полупроводников-  Диодов и Биполярных Транзисторов

Что такое однополупериодный выпрямитель?

В приведенных выше примерах в диодных схемах. Использовался источник питания постоянного тока, что означает напряжение с фиксированным значением полярности. Однако, когда этот диод подключен к источнику переменного тока, именно здесь вступает в действие свойство «выпрямления».

Источник питания переменного тока обеспечивает напряжение в виде периодических колебаний, а не постоянного значения, с положительным полупериодом и отрицательным полупериодом.

например как на рисунке ниже:

Такое напряжение вы найдете, например в розетках в вашем доме. Тем не менее, когда вы посмотрите на большую часть электроники в вашем доме, например, на ваш телефон или ноутбук, вы обнаружите, что для их работы требуется постоянное напряжение. Вот почему нам нужны выпрямительные диоды. Они помогут вам преобразовать переменный ток в постоянный.

Преобразование переменного тока в постоянный с помощью выпрямительного диода

Наиболее важным шагом в преобразовании переменного тока в постоянный является процесс выпрямления. Это означает, что отрицательные полупериоды исчезают. Проще всего это сделать с помощью следующей схемы однополупериодного выпрямителя:

Для создания однополупериодного выпрямителя требуется только один диод. Во время положительного полупериода переменного напряжения диод смещен в прямом направлении, и ток может протекать через него. В отрицательный полупериод переменного напряжения диод смещен в обратном направлении, и ток блокируется.

То, что вы получаете от этой схемы на выходе , Представляет собой только положительные импульсы

Что такое двухполупериодный выпрямитель?

Когда вы получаете только положительные значения напряжения с однополупериодным выпрямителем, отрицательный полупериод теряется. Решением этой проблемы является двухполупериодный выпрямитель. Который пропускает положительный полупериод и преобразует отрицательные полупериоды в положительные.

В устройствах, которые применяют двухполупериодные выпрямители чаще всего используются для преобразования напряжения переменного тока в напряжение постоянного тока.

Схема двухполупериодного выпрямителя на диодах называется диодным мостом.

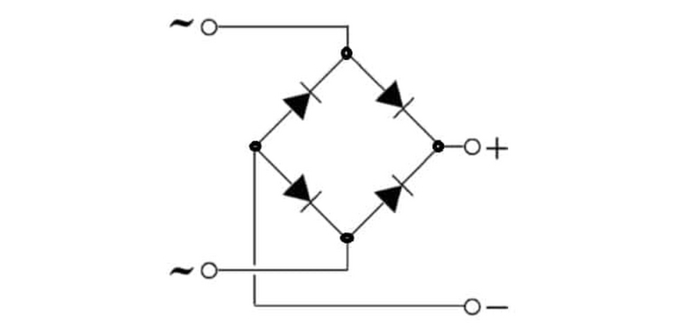

Как работает диодный мост — в схеме ниже:

Диодный мост состоит из четырех диодов — D1, D2, D3 и D4, соединенных между собой. Вы можете видеть, что D1 и D3 соединенны катодами, а D4 и D2 соединены анодоми. При этом катод D4 присоединен к аноду D1, а катод D2 соединен с анодом D3.

Положительный полупериод

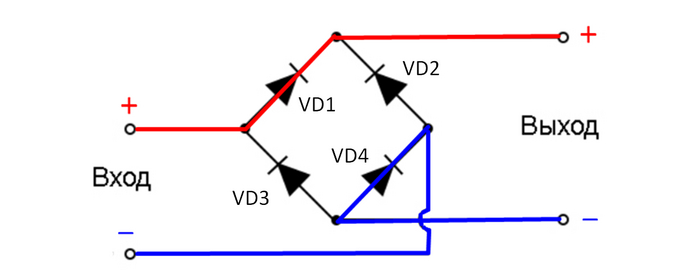

Во время положительного полупериода питания диоды D1 и D2 могут проводить ток, а диоды D3 и D4 — нет. Поскольку они смещены в обратном направлении. При таком расположении положительный полупериод дает ток, который протекает через цепь, например:

Отрицательный полупериод

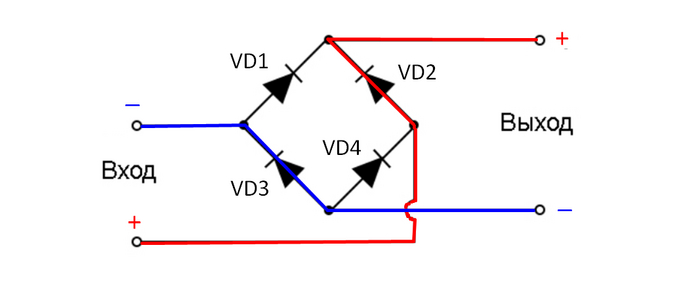

Во время отрицательного полупериода диоды D3 и D4 проводят ток, а диоды D1 и D2 — нет. Несмотря на то, что схема теперь получает отрицательный полупериод, вы можете видеть на рисунке ниже, как ток течет через нагрузку в том же направлении, что и раньше. Вот как эта схема превращает отрицательные полупериоды в положительные.
