Давненько не выкладывал ничего, многовато дел навалилось. Буду исправлять потихоньку данную ситуацию.
В этот раз снова 2 модели (а если брать трал отдельно то даже 3), а именно МАЗ-537 с полуприцепом ЧМЗАП-5247Г фирмы Takom и БМП-2 фирмы ACE. Обе модели в масштабе 1/72 Сочетание слегка странное, раз уж выложил танковоз, то где спрашивается танки? Перефразируя классику скажу: -Будут танки! Обязательно будут! И не раз!.. Но потом.
Кратко о моделях. МАЗ с полуприцепом от Takom'а модель довольно свежая, как и сама фирма. По данным scalemates данный набор вышел в 2019 году. Чуть ранее (2018 год) такой же МАЗбыл выпущен в компании с аэродромным тягачом КЗКТ-537Л (но без трала). Ну и в 2021 вышел набор с ранний вариант МАЗ'а с тралом, а до кучи в наборе шел ещё и танк Т-54Б. Сама фирма уже заслужила определенную популярность, есть у неё модели и в масштабе 1/35 и в 1/72 и в более редких и мелких. Что касается БМП-2, то модель довольно старая, базовая версия аж 2010 года, а непосредственно доставшийся мне набор вышел в 2017. Фирма ACE довольно известная, несмотря внушительную линейку моделей качество их весьма неоднозначное, часто оставляет желать много много лучшего. Часто слышал, что тем кто совладал с моделями фирмы ACE надо медаль давать.
1/10
Немного фото процесса работы над обоими моделями
Ну и начну рассказ о моделях собственно как раз с БМП-2. Набор взял в 2021 году, примерно тогда же и начал работу над моделью. Сам набор предполагает сборку БМП-2Д - добронированный вариант двушки, разработанный для применения в Афганистане. Почему не помню, но решил собирать модель в обычную БМП-2, но условно поздней версии с надбоем. Доработок было внесено довольно много. В целом доработкам благоприятствует слабый уровень детализации базовой модели и наличии дефектов и особенностей литья. Пилить и подгонять пришлось много. Для начала уговорил свою жабу заменить ходовую машины на смоляную от фирмы SG-Modelling. От той же фирмы взял осветители на башню. Ствол автопушки позаимствовал из набора БМД-1П (там в комплекте на одном из литников был совершенно ненужный ствол). Часть внешних элементов пришлось делать самому, тот же надбой, тяги прожектора соединяющие его с пушкой, станок ПТУР'а и там по мелочи. Детализацию НЛД позаимствовал в наборе БМП-2 от S-Model, там же взял ограждение фар (благо многие детали дублируются и даны с запасом). Все доработки и не перечислишь. В окраске использовал грунт и краски от ганзы и тамии. В части везеринга сильно не мудрил, припылил модель, на том и остановился. Нет предела совершенству, но вышло в итоге неплохо.
1/11
Итоговые фото БМП-2
Ну а теперь перейдем к танковозу. Модель взял примерно тогда же когда и БМП, вообще в 2021 году много всего набрал в закрома хомячьи. С переменным успехом собирал модель аж до 2023 года, тогда же и преступил наконец к покраске и последующим работам. Со сборкой тут всё значительно значительно веселее чем у БМП-2. Фирма и набор свежие, качество и технологии литья куда более современные и привычные. Из интересного - литниковые рамки имеют прямоугольное сечение, в теории можно вторично их использовать в доработке моделей или постройке диорам. По части доработок особо не заморачивался, модель и так хороша, только заменил некоторые поручни/ручки на проволоку. Ещё из одна доработка была вынужденная, так как по невнимательности посеял прозрачную деталь бокового окошка кабины, пришлось делать из подручных материалов. В процессе окраски модели открыл для себя и использовал в работе новый метод с использованием поваренной соли. С её помощью имитировал участки с отслоившейся краской на кабине тягача. Изначально такой же прием использовал и на трале, но результат не впечатлил поэтому несколько раз перекрашивал его. В окраске пытался показать хоть и бывалую машину (и трал), но при этом вполне живую, эксплуатируемую. Сильно пачкать не стал, припылил чуть активнее, но в ком грязи превращать не вижу смысла. Получилась внушительная, добротная штуковина, даже в таком скромном масштабе в длину вся конструкция в районе 30 сантиметров.
1/18
Итоговые фото тягача и трала
Моделями в целом доволен, займут достойное место в коллекции. Танковоз то вообще универсальная штука, можно сочетать/компоновать почти с любой моделью танков и БТТ в том же масштабе. Возможно, кстати, так и буду делать в следующих публикациях, моделей танков в работе более чем достаточно.
1/4
Совместные фото моделей
А на этом всё, как всегда открыт для критики и предложений. Спасибо за внимание!
Выражение «По воде, аки посуху» доводится слышать не столь часто, как его светскую трактовку: «вышел сухим из воды». Вообще, это цитата из Нового завета, из послания апостола Павла к евреям: «Верою перешли они Чермное море как по сухой земле». Чермное, кто не знает, это не Чёрное, а Красное, по-церковнославянски. Если бы у преследовавших евреев египтян были колесницы-амфибии, они бы не погибли в сомкнувшихся водах. Событие сие, вероятно, настолько потрясло древние умы, что ещё в библейские времена появились различные варианты его изложения. Более того, возникла притча о Христе, ходившем прямо по воде:
«А когда надоест, возвращайся назад Гулять по воде, гулять по воде, гулять по воде со мной!»
Илья Кормильцев, «Прогулки по воде», группа «Наутилус-Помпилиус», 1990 г.
История автомобиля в 20 раз короче истории христианства, однако даже такое утверждение зависит от толкования. Слово, а точнее, термин «автомобиль» образовано от древнегреческого «аутос», то есть «сам» и древнеримского «мобилус», то есть, подвижный. Иначе, «самодвижущийся». Обращаю внимание на то, что в этом термине никак не оговорен тип двигателя. Бензиновый? Дизельный? Паровой? А, может, атомный? В этой связи ещё одна древняя история смотрится под неожиданным углом.
Новгородский князь Олег, известный как Вещий, тот кто примет смерть от коня своего, будучи ещё в бодром здравии, в 907 году атаковал византийскую столицу Царьград (нынешняя европейская часть Стамбула) на 2000 ладьях. Осаждённые греки замкнули Суд, то есть перегородили цепью вход в бухту Золотой Рог, и начали забрасывать флот князя Олега со стен зажигательными зарядами («греческим огнём»). И тогда:
«…повелел Олег своим воинам сделать колеса и поставить на колеса корабли. И когда поднялся попутный ветер, подняли они в поле паруса и двинулись к городу. Греки же, увидев это, испугались и сказали, послав к Олегу: «Не губи города, согласимся на дань, какую захочешь».
«Повесть временных лет» (перевод О. В. Творогова)
Оставим правдоподобность этой истории на совести Нестора-летописца. Ссылаясь на другую рукопись, историк Алексей Алексеевич Шахматов утверждает, что «лодий» у Олега было всего 100–200. Тот же Лев Николаевич Гумилёв настаивает, что это события развивались в 860‑м году. Важен факт применения русичами (или, как говорили греки, «великой Скифью») первых в мире самодвижущихся кораблей на суше. То есть, автомобилей-амфибий!
Поход колёсных лодий князя Олега на Царьград. Иллюстрация из Радзивиловской летописи (начало XIII века).
Если не любите парадоксы, а система «ветер — парус» кажется вам недостаточно серьёзной, добавлю, что многие европейские историки всерьёз называют прародителями современных автомобилей телеги под парусом (Zeilwagen), что сконструировал фламандский математик Симон Стевин из города Брюгге для принца Мориса Оранского примерно на рубеже XVI–XVII веков. Повозки курсировали по широким песчаным пляжам на побережье Северного моря вблизи Гааги. Правда, амфибиями эти повозки не были.
Но вот другой пример. Итальянский изобретатель Агостино Рамелли предложил французскому королю Генриху Третьему экипаж, способный погружаться в воду и плавать с помощью мускульной силы гребцов. Правда, на суше не обходилось без лошадей. Да и неизвестно, был ли вообще построен этот экипаж. Рамелли называл себя учеником Леонардо да Винчи. Считают, он просто выдавал неосуществлённые идеи великого флорентийца за свои. Так или иначе, а свои многочисленные фантазии Рамелли в 1588 году поместил во внушительной толщины книгу Le diverse et artificiose machine del capitano Agostino Ramelli.
Что-то среднее между понтонами и самодвижущимися лодками. Иллюстрация из книги «Разные хитроумные машины капитана Агостино Рамелли», 1588 г.
24 июля 1770 года Gazetta di Napoli писала: «Князь Сансеверский придумал, и под его руководством построена лодка в виде кареты на 12 персон, способная легко двигаться на своих четырёх колёсах». Неаполитанского князя Раймондо ди Сангро Сансеверского считали чуть ли не колдуном. Однако уже появившаяся к тому времени пресса отразила факт движения повозки с лошадьми (!) по морю от мыса Позиллипо к мосту Магделены через речку Себето в Неаполе. Лошади на поверку оказались муляжами, а ход повозке обеспечивал педальный привод. Словом, когда 22 марта 1771 года мятежный князь покончил с собой, неаполитанцы вздохнули свободно.
Карета неаполитанского князя Раймондо ди Сангро, 1770 г.
Но вот изобретена паровая машина. И в 1804 году (год провозглашения Наполеона императором Франции, «а до этого он был простым пожизненным консулом») свои эксперименты с «упругой силою пара» проводит американец Оливер Эванс. Он заключает договор с Комиссией по здравоохранению Филадельфии на постройку самодвижущейся паровой землечерпалки Orukter Amphibolos. Публичный показ машины состоялся 13 июля 1805 года перед мэрией города Филадельфия.
Orukter Amphipolos («Плавающий землекоп») Оливера Эванса (1805 г.) следует признать первым в мире полноприводным автомобилем.
Во всех описанных случаях колёсному ходу отводилась вспомогательная роль, для доставки судна до места (хотя землечерпалка Эванса была даже полноприводной!). Первое же транспортное средство, способное равноценно перемещаться в двух средах предложил в начале ХХ века парижский конструктор Жюль Равайе. Его амфибия представляла собой, по сути, лодку, водруженную на колеса, однако была полноценным автомобилем классической компоновки, с двигателем мощностью 25 л. с. Восьмого июня 1907 года изобретатель медленно съехал по песчаной отмели в Сену, описал по воде круг и уверенно выбрался на сушу.
Canot automobile Terre et Eau 1er парижского инженера Жюля Равайе. Построена в июне 1906 года. Оснащена 4‑цилиндровым мотором мощностью 25 л. с. Развивала 35 км/ч на суше и 9 км/ч по воде.
С тех пор эксперименты с водоплавающими автомобилями следовали один за другим. Новые конструкции так и пополняли бы паноптикум технических курьёзов, если бы дело не взяли в свои руки военные. В 1928 году Фердинанд Порше строит восьмиколёсный полноприводный бронеавтомобиль-амфибию Daimler-Benz. Аналогичные вездеходы создают фирмы Buessing-NAG и Magirus. Есть версия, что какие-то из них даже плавали по заливу Большой Кабан в Казани, где в тот момент действовала сверхсекретная советско-германская танковая школа КаМа, и куда немцы тайком от остального Запада привозили свои экспериментальные боевые машины.
Экспериментальный бронеавтомобиль Daimler-Benz конструкции Фердинанда Порше. Колёсная формула: 8х8, боевая масса: около 9 тонн, бронирование: 13 мм, мощность двигателя: 110 л. с., скорость: 60 км/ч по суше, 4–6 км/ч по воде. 1928 г.
Так или иначе, а в начале 1930‑х техническим отделением ЭКО ПП ОГПУ Ленинградского военного округа (попросту, «шарашкой ОГПУ») на Ижорских заводах строятся «броневодомашины», сначала БАД-1, затем БАД-2. В качестве шасси используется американский Ford-AA с задней двухосной тележкой Timken. БАД-2 может передвигаться и по рельсам, как бронедрезина. Поистине универсальная машина! Третья буква в его обозначении указывает на конструктора — Николая Ивановича Дыренкова. Испытания обнадёживают, и под руководством Николая Яковлевича Обухова на Ижорских заводах проектируют усовершенствованный бронеавтомобиль ПБ-4, на этот раз хоть и с использованием фордовских (газовских) узлов, но уже с самонесущим водоизмещающим корпусом. Формально — первый советский автомобиль с несущим кузовом. ПБ-4 вооружён 45‑мм пушкой и спаренным с ней 7,62‑мм пулемётом. Осенью 1933 года строят три образца, в феврале 1934‑го — ещё три, а в 1935‑м — целую опытно-промышленную партию. Недостатком бронеавтоамфибии остаётся затруднённый выход из воды, даже несмотря на цепи типа Overall, надеваемые на задние колёса. Гусеницы побеждают — в СССР разворачивается (впервые в мире!) крупносерийный выпуск плавающих малых танков (не путать с лёгкими танками!) Т-37, Т-38, Т-40. Первые их образцы скопированы с британских машин Vickers-Carden-Loyd (неизвестно, приобретена ли при этом лицензия, как на лёгкий танк Т-26), однако по мере совершенствования у нас созданы вполне независимые конструкции. За подробностями адресую читателя к замечательному трёхтомнику «Отечественные бронированные машины», в числе авторов которого Игорь Геннадьевич Желтов, крупный знаток истории танков.
Экспериментальный бронеавтомобиль БАД-2. Колёсная формула: 6х4, боевая масса: 4,6 т, вооружение: пушка 37 мм и пулемёт 7,62 мм, бронирование: до 6 мм, мощность двигателя: 40 л. с., скорость: 70 км/ч по суше, 6 км/ч по воде. 1932 г.
В Германии плавающих танков почему-то не строили, зато внимание военных привлекли два проекта плавающих автомобилей, Ганса Триппеля и Фердинанда Порше-младшего. Триппель свою первую амфибию создал в 1929 году, причём машина была полноприводной! Продолжая экспериментировать, Триппель получил заказ от Генштаба… но прототип армейской амфибии на глазах у генералов в 1934 году тонет в Рейне. Несмотря на провал, Триппель продолжал совершенствовать конструкцию. Как член национал-социалистической партии с 1930 года, он полагался на свои связи и вскоре обрёл нового заказчика — Waffen SS. Ему на откуп отдали бывший автомобильный завод Этторе Бугатти в Мольсхайме, где ему пришлось выпускать по большей части торпеды, а не амфибии.
Экспериментальная среднемоторная амфибия DAF MC-139. Такую компоновку называют «тяни — толкай». 1939 г.
Интересно, что Фердинанд Порше-младший, прежде чем построить свою знаменитую амфибию — Typ-166, консультировался с Триппелем. История имела неожиданное продолжение. Одну амфибию Trippel SG6/41 на опелевских агрегатах наши солдаты захватили, и она некоторое время была экспонатом знаменитой Выставки образцов трофейного вооружения в ЦПКиО им. Горького в Москве (амфибия Порше подобной чести не удостоилась). Амфибию Trippel сначала испытали в НАМИ, а затем, словно лягушку на уроке естествознания, препарировали, и по её образцу построили свою амфибию, НАМИ-055 на агрегатах от «Москвич-410». Особенностью амфибии были пневмогидравлические стойки подвески: благодаря регулируемому клиренсу, на воде НАМИ-055 «поджимала» колёса под кузов, снижая сопротивление.
Герман Геринг осматривает амфибию SG6 Ганса Триппеля. Производство первого образца (1938 г.), с герметичными дверьми, конструктор развернул в Гамбурге. В 1941 году амфибию модернизировали, от дверей отказались.
Тут стоит сделать небольшое отступление. Именно на автомобилях-амфибиях — технике, предназначенной для работы в заведомо более сложных условиях — впервые освоены такие решения, как регулируемое давление воздуха в шинах, изменяемый дорожный просвет, самоблокирующиеся дифференциалы. И даже экзотические герметичные дверные уплотнители, которые накачиваются воздухом, как велосипедные шины.
Первые испытания НАМИ-055 выявили любопытный просчёт: при выходе из воды у амфибии разрушались крестовины карданных валов, поскольку в момент соприкосновения с грунтом колёса вращались значительно быстрее реальной скорости автомобиля. Заменили крестовины более мощными, от ГАЗ-69. Но что за мотор, 45 л. с.! И в 1960 году в машину имплантировали 95‑сильный силовой агрегат от легковой Tatra-603. Этот вариант получил обозначение НАМИ-055Б. Кстати, амфибия, согласно отчётам НАМИ, демонстрировала невиданную для машин этого типа прыть: развивала на воде 12 км/ч (с мотором Tatra — все 14 км/ч), а задним ходом — 9 км/ч. Паспортные данные оригинального Trippel SG6/41 — 14,5 км/ч. Это и сегодня впечатляющий показатель для полностью погруженных амфибий.
Амфибия Trippel SG6/41 на испытаниях в институте НАМИ, начало 1950‑х годов.
Дальше — больше. Вместе с п/я № 209 (под таким шифром скрывался горьковский завод № 112 «Красное Сормово») в 1963 году был построен вариант на подводных крыльях — НАМИ-055В. Аналогичные опыты с подводными крыльями проводили с малой амфибией водоплавающей (МАВ, он же — ГАЗ-46) на ГАЗе в конструкторском бюро Алексея Андреевича Смолина. Горьковский автозавод выпускал этот автомобиль с 1954 по 1961 год в одном цехе с плавающим гусеничным транспортёром ГАЗ-47, причём попеременно — полгода один, полгода другой. МАВ вроде устраивал заказчика по величине тяги на швартовах (до 475 кгс) и ходкости (около 10 км/ч), однако хотелось большего!
Амфибия НАМИ-055В. Кузов её был спроектирован В. М. Овчинниковым и И. А. Стригиным по типу кузова Trippel. В 1960 году амфибия получила 95‑сильный мотор V8 от Tatra-603, а в 1963‑м — подводные крылья.
Собственно, Смолина пригласили на ГАЗ из ЦКБ-19 Минсудпрома именно как специалиста по гидродинамике и винтам — в этой области у КЭО ГАЗ не было практически никакого опыта. А тонкостей много. Видный русский кораблестроитель Алексей Анатольевич Крылов однажды предложил некоему британскому судовладельцу обрезать лопасти винта на 8–9 дюймов — пароход вместо 7 узлов стал развивать 9,5 узла.
ГАЗ-46Г с подводными крыльями (ведущий конструктор В. М. Емельянов) был оборудован мотором V8 от ГАЗ-41 (БРДМ).
МАВ поставили на подводные крылья уже после прекращения производства, в 1964 году. На эту модификацию (ГАЗ-46Г, ведущий конструктор В. М. Емельянов) установили V8 от ГАЗ-41 (БРДМ) и гребной винт новой конструкции. На испытаниях ГАЗ-46Г развивал на воде до 30 км/ч, а амфибия НАМИ-055В — все 53 км/ч. Испытания проходили в Балахне Горьковской области, на опытовой базе ЦКБ судов на подводных крыльях.

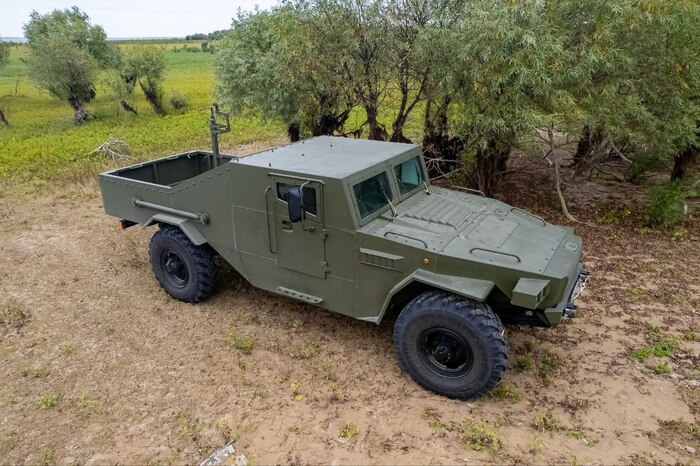

Бронированный автомобиль RIDA на базе Mercedes G-class. Защита автомобиля выдерживает попадания по бронестали из АКМ пуль с термоупрочненным сердечником и СВД пуль со стальным сердечником, по бронестеклу из АКМ пуль с бронебойно-зажигательным сердечником и СВД пуль со стальным сердечником. Толщина бронестали 7 мм, толщина бронестекла 50 мм.
Реплика полноприводного тяжёлого бронеавтомобиля Sd.Kfz.231 (8-rad). Впервые вижу такое чудо. Разработан между 1934 и 1936, производился по 1943 год на Deutsche Werke и Schichau-Werke. Двигатель - Bussing-NAG L8V-GS, V8, бензиновый, удельная мощность 18,1 л. с. на тонну (150 л. с. на 8,3 тонны у стандартного варианта). Экипаж - 4 человека (стрелок, радист, водитель, штурман). Подозреваю, что на вооружённых танковой пушкой спецификациях штурман или радист превращался в заряжающего. XD
Разработан на замену шестиколёсному Sd.Kfz.231 (6-rad)., который был создан в 1930-1932 годах и производился на мощностях Daimler-Benz, Büssing-NAG и Magirus по 1937. Забавно, что все три производителя использовали свою ходовую, натягивая её на унифицированный бронекорпус. Подозреваю, что и двигатели тоже разные. Видел упоминание минимум трёх силовых установок мощностью 65-68 л. с. (до 12,3 л/с на тонну при боевой массе 5,7 тонн). Экипаж - тоже четыре человека.
На фото вариант Sd.Kfz.232 или 263. На данные машины монтировалось радиооборудование, на 263 оно было более мощным.
В некоторых источниках написано, что у них была невращающаяся башня. Но, бляха, в большинстве вариантов башен вооружение установлено неподвижно. Тогда бы пришлось постоянно теребонькать мехвода, чтобы он довернул корпус.
Благо, нашёл ряд фотографий, на которых видно, что башни на этих вундервафлях всё же могли поворачиваться.
Ходовая
Прочие варианты
Sd.Kfz.233
Короткоствольное орудие 7.5 cm Sturmkanone 37 L/24
Машина связи Sd. Kfz. 263. Вместо башни рубка, на рубке и остальном корпусе есть места для крепления штанг разных радиоантенн. Вооружение - только пулемёт. Но, вроде бы, я видел машину связи и с башней тоже...
Да, были и такие... А-а-а, это вариант Sd. Kfz. 232. От 231 только наличием радева и отличался.
Ballistik-Messfahrzeug auf schwere Panzerspahwagen
Данные машины должны были выдвигаться по пути полёта ракет и производить траекторно-баллистические вычисления. Известно о двух произведённых экземплярах.
Считается, что дальнейшим развитием этих машин стала Пума - Sd. Kfz. 234/2, и хренова туча её вариантов. C июня 1944 и до конца войны успели сделать только под полтыщи экземпляров. Двигатель - V12 дизель Tatra 103, 210 л. с. Масса стандартной Пумы - 11,7 т, отсюда имеем удельную мощность 18 л. с. на тонну. Экипаж - 4 человека (заряжающий, наводчик, радист, водитель).
С Пумами я косвенно знаком - видел их издалека в летсплеях по Тундре. Однако, их историей не интересовался и думал, что это уже послевоенная ФРГшная техника, ибо выглядит весьма современно. Собственно, как и их предшественник, эта бронемашина в своё время была одной из самых лучших своём классе, поэтому неудивительно, что выглядит она современнее, чем есть на самом деле.
Шасси
234/1 c 20 мм пушкой K. w. K 30.
234/2 c 50 мм пушкой K. w. K 39
234/3 с 75-мм короткоствольной пушкой K51
234/4 c 75 мм противотанковой пушкой PaK.40
Ошибочно считается, что к этой архитектуре имеет отношение Steyr ADGZ. Этот бронеавтомобиль разработан в 1933-1934 году - раньше Sd. kfz 231 (8-rad) - и не имел полного привода, плюс сильно отличается по устройству.
Кстати, это чудо сумрачного австрийского гения представляло собой натурального тянитолкая. И спереди и сзади была кабина водителя. Привод на спаренные колёса, кстати, которые в центре. Собственно, из-за малого пятна контакта и, соответственно, недостаточного сцепления с грунтом пришлось сделать такой костыль, чтобы это хоть как-то ехало.
