Серия «Гусеничная техника Холодной Войны и современности»

Для понимания предпосылок к созданию героя данного рассказа, сперва стоит прояснить условия и обстоятельства, в которых существует Израиль в целом и Цахал в частности, в том числе и его бронетанковые части. Пункт первый - недружелюбное окружение, состоящие из арабских государств и действующих на их территориях радикальных проиранских прокси, целью которых зачастую является мировая исламская революция и уничтожение «крестоносцев», евреев и их государства. Потому с момента своего образования и по сей день Израиль живёт либо в состоянии войны, либо под её угрозой. Пункт второй - небольшая территория, небогатая ресурсами и врождённая бережливость. Цахал не может себе позволить изготовить несколько тысяч или даже сотен единиц бронетехники, попользоваться ими несколько лет, признать устаревшими или неудачными и заняться выпуском замены, поставив машины на хранение, как часто было в США и СССР. Израиль всегда ценил и берёг каждый танк или бронетранспортёр, даже устаревший, даже трофейный… Неизвестно, удастся ли получить машины у союзников - тому могут быть политические или иные препятствия. Неизвестно, удастся ли изготовить технику своими силами в достаточном количестве. Потому для поддержания бронетанковых войск на достаточном уровне боеготовности устаревшие образцы собственной или трофейной техники не списываются/продаются/утилизируются, а проходят модернизацию, зачастую сложную и многоэтапную, и продолжают нести службу. При этом порой сильно меняется назначение машины - из танка может быть сделан БРЭМ или например тягач.

Ну и третий пункт - отношение Армии Обороны Израиля к жизни каждого своего бойца. Цахал не имеет большого численного резерва, и почти всегда находится в численном меньшинстве, потому каждый пехотинец, танкист или лётчик ценится очень высоко. Для повышения выживаемости бойцов Цахал имеет лучшую в мире систему военно-полевой медицины и эвакуации раненных. Но ещё более верный способ сберечь жизни - надёжная защита. Для обеспечения защиты наступающей пехоты от пуль и осколков в мире широко используются бронетранспортёры - подвижные лёгкие бронемашины с лёгким вооружением и противопульной защитой. Они могут быть на гусеничном или колёсном ходу, но вне зависимости от этого всегда имеют броню, существенно уступающую танковой. На вооружении Цахал долгое время состояли (и в меньшей степени используются поныне) гусеничные бронетранспортёры американского производства М113. Израиль не был полностью удовлетворён опытом их эксплуатации, так как при городских боях или в наступательных операциях на силы противника, вооружённого крупнокалиберными (12.7, 14.5 мм) винтовками и пулемётами, а также насыщенного переносными противотанковыми средствами, их нельзя было использовать наравне с танками - существенно меньшая защита, чем у ОБТ, обуславливала высокую поражаемость алюминиевых бронемашин. В ходе Первой Ливанской войны 1982 года по официальным данным Цахал потерял целых 185 бронетранспортёров, в основном М113. В ходе этой же войны в бронетанковых частях выработали иную тактику, которая подходила для операций прорыва. Израильский ОБТ «Меркава» имеет характерную переднемоторную компоновку с небольшим свободным отсеком в корме танка. Обычно там перевозится дополнительный боезапас, но также там могут расположиться до десяти десантников с оружием или четверо раненых на носилках. В ходе операций наступления часть танков брали боекомплект, а часть - десант, выступая в роли тяжёлых БМП. Танковая броня обеспечивала существенно больший уровень защиты, чем алюминий американского БТР, и опыт был признан удачным. А коль уж отработана тактическая роль, появление специализированной машины для её исполнения - вопрос времени.

Создание бронетранспортёра на базе танка - не новое и не уникальное решение. Технически, самый первый в мире бронетранспортёр Mk IX тоже был создан на базе английского ромбического танка, но это слишком давняя история. Стоит вскользь упомянуть и советские попытки приспособить танки для перевозки десанта, имевшие место в ходе Второй Мировой. По причине отсутствия специализированных БТР, на броню танков снаружи наваривались различные скобы, поручни, а иногда и бронелисты, позволявшие размещать на танке несколько десантников и даже обеспечивать им некоторую защиту. Более серьёзно к вопросу подошли союзники. Семейство канадско-британских импровизированных БТР под общим названием Kangaroo («Кенгуру») смело можно считать первыми полноценными тяжёлыми БТР в истории. К их созданию привели недостаток полугусеничных бронетранспортёров М3, избыток танков и САУ и насущная потребность защитить пехоту. У танков и САУ снимали основное вооружение вместе с башней или рубкой, боеукладкой и приборами наведения, на освободившемся месте размещали сидения для десантников. В целом «Кенгуру» должны были перевозить от 8 до 12 десантников, хотя, как и в случае с войсками, едущими на танках, чаще всего брали столько солдат, сколько могло разместиться, не рискуя упасть. Вооружены эти машины были курсовыми пулемётами, остававшимися в корпусе и нередко одним или парой дополнительных пулемётов, огонь из которых вели десантники. Такой переделке подвергались танки M3 и M5 Stuart, M4 Sherman, британский Churchill и канадский Ram, а также самоходки Priest. Опыт применения БТР «Кенгуру» показал их жизнеспособность, но всё семейство имело общий значительный недостаток - отсутствие крыши. Одна граната или бутылка с зажигательной смесью, очередь из автоматического оружия из засады на дереве или в здании умножали экипаж «Кенгуру» на ноль, не говоря уже про риск попадания миномётного или артиллерийского снаряда. Идти в атаку на кабриолете - не лучшая идея.

Сразу после Ливанской войны в Израиле вплотную занялись разработкой принципиально нового типа бронетехники - тяжёлого бронетранспортёра. Он должен был действовать наравне с танками, то есть иметь сходные ходовые характеристики и проходимость, также должен перевозить одно отделение десанта с оружием и вещами и обеспечивать им уровень защиты, не уступающий танковому. Вооружение изначально планировалось чисто пулемётным, исключительно для самообороны от вражеской пехоты во время десантирования. На то был целый ряд причин. Во-первых, машины с высокой огневой мощью являются приоритетными целями для противника, что не способствует безопасности. Во-вторых, наличие крупнокалиберного вооружения с боекомплектом либо сократит количество десанта, либо приведёт к росту размеров всей машины. Ну и в-третьих, экипаж бронемашины, вооружённой условной 30-мм автопушкой, может почувствовать тягу к геройским поступкам и решить «пободаться» с вражеским танком или зачистить позицию боевиков, что есть ненужный риск для машины и десанта. Подобной логикой пользовались и создатели французского транспортёра Renault UE, делая свою танкетку вовсе безоружной. Иногда лучшая защита - осторожность!

К созданию ТБТР израильтяне подошли с изрядной долей прагматизма. Изначально планировалось создание новой бронемашины не с нуля, а на базе существующего танка, что позволяло ускорить и удешевить процесс создания, а значительная степень унификации штурмового пехотного транспортёра с танком упрощала в дальнейшем эксплуатацию и логистику. Первое время в качестве базы для ТБТР рассматривался танк «Меркава» Mk.I, что выглядит вполне логичным . Современный на тот момент танк собственного производства, с 1979 года выпускается серийно, освоен экипажами и техниками. Имеет солидную броню и ещё более полезную для бронетранспортёра переднемоторную компоновку, что существенно упрощает процесс переоборудования. Достаточно убрать башню, установить крышу и заменить заднюю дверь широкой откидной рампой. Но всё упиралось в средства. «Меркава» - актуальный ОБТ, выпуск каждой единицы которого обходился Израилю в немалую кучу шекелей и долларов (так как танк имел ряд агрегатов из США). К тому же Цахал был далёк от насыщения такими танками, на вооружении состояло довольно много более старых машин, которые требовалось заменить «Меркавами». Выпуск бронетранспортёров вместо части остро необходимых и дорогих ОБТ был сочтён нецелесообразным. Нужно было найти базу попроще, подешевле и организовать выпуск ТБТР так, чтобы он не мешал производству «Колесниц».

Со времён Шестидневной Войны 1967 года на вооружении Цахал состояли танки под общим названием Ti-67 или Tiran. В девичестве это были советские Т-54/55 и Т-62, передаваемые режимом советов своим арабским сателлитам. Поскольку арабы не слишком дорожили дареными конями, в боях те регулярно оказывались брошенными в исправном состоянии либо с небольшими повреждениями, и в больших количествах доставались Израилю. Танкисты Цахал советские презенты недолюбливали в силу их неудобства, тесноты, неприспособленности к ближневосточным условиям, слабой защищённости и невысокой огневой мощи. Но поскольку причины, описанные в начале статьи, были вполне актуальны, советские танки перекрашивались, получали израильские радиостанции, пулемёты и тактические обозначения, и принимались в лавы Цахала. Позже «Тираны» получили и более серьёзное улучшение в виде 105-мм израильской пушки «Шарир» (выпускаемой по лицензии британской L7), что несколько повысило их боевую ценность. Но всё равно в Цахал экс-советским танкам доверяли в основном второстепенные роли - учебных машин, машин боевого охранения, инженерных танков или танков второй линии.

Как раз в те годы, когда велась разработка концепции тяжёлого бронетранспортёра, Аркадий Тимор, израильский специалист по советским танкам, сам бывший беженец из страны советов, занимался проектом глубокой модернизации танков «Тиран». Его детище имело обозначение Ti-67S и грозное название Samovar. Да-да, именно «Самовар» латиницей! Видимо, с чувством юмора у бывшего танкового офицера было всё в порядке. Первым, от чего Аркадий избавился в обновлённом танке, был «легендарный, проверенный и зарекомендовавший себя» двигатель В-2, установленный в этих танках под изменённым названием В-2-54 или В-55. Вместо него был установлен совсем не легендарный американский дизель Detroit Diesel 8V-71T мощностью 609 л.с., отличавшийся от советского надёжностью, неприхотливостью, простотой в эксплуатации и значительно меньшим аппетитом на масло. Вкупе с движком была установлена также штатовская полуавтоматическая гидромеханическая трансмиссия, также рычаги системы управления были заменены более удобным штурвалом. Бронирование повысили установкой динамической защиты Blazer, а огневую мощь - новой системой управления огнём Matador со стабилизатором вооружения Textron. Также пушка получила теплоизоляционный кожух для повышения точности огня, командир обзавёлся новой командирской башенкой с современными приборами наблюдения, наводчик, командир и мехвод получили пассивные приборы ночного видения. «Тиран-Самовар» не стал серийным из-за высокой стоимости и сложности переделки. Цахал не слишком заинтересовался проектом по причине того, что огневая мощь обновлённого танка возрастала не критически, а зарубежным странам, в армиях которых служило много советских Т-54/55/62, «Самовар» был не по карману. Но проделанная работа не пропала даром. Изменения, внесённые Аркадием Тимором в танк «Тиран» позволяли использовать его в качестве базы для разрабатываемого тяжёлого БТР. Это открывало возможность переоборудовать сотни танков, не слишком нужные Армии Обороны Израиля в многообещающие бронемашины.

Работа над перспективным штурмовым пехотным транспортёром закипела во всю. Первые прототипы были закончены к 1987 году. Нужно сказать, что проект ТБТР на базе «Тирана» был не единственным. Были изготовлены опытные образцы и на базе других танков - Shot (израильской модернизации британского «Центуриона») и собственно «Меркавы». Между претендентами был проведён строгий конкурс, они прошли длительные и всеобъемлющие испытания, в том числе обстреляны из оружия советского производства, которым и были в основном вооружены противники Цахал. Применялись как крупнокалиберные образцы стрелкового вооружения - пулемёты калибра 12.7 и 14.5 мм, так и ручные противотанковые гранатомёты и ПТРК. По соотношению цена/качество конкурс выиграл прототип на базе «Тирана», и уже в 1988 году он был принят на вооружение Цахал под названием Achzarit - אכזרית (Ахзарит, примерный перевод с иврита - Жестокая или Женщина-убийца). Переоборудование проводилось на танкоремонтных предприятиях из снимаемых с вооружения танков «Тиран» на базе Т-54/55. «Ахзариты» выпускались с 1988 по 2011 год, точное количество произведённых ТБТР не раскрывается, но по различным источникам составляет от 400 до 500 единиц.

За годы службы тяжёлый БТР претерпел множество мелких модификаций для расширения своих возможностей, был адаптирован к городским боям и конфликтам малой интенсивности. Так же были разработаны варианты командно-штабной и медико-эвакуационной машин на его базе. Часть «Ахзаритов» прошли модернизацию - на них были установлены усиленные торсионы и более прочные катки от танка «Шот» («Центурион»). Усилили и траки гусениц. Также установили более мощный дизель и трансмиссию к нему. Такие ТБТР получили название Achzarit Bet, или Achzarit B или на английский манер Achzarit Mk.2.

Отличаются «Жестокие» и по своему вооружению - на предсерийных машинах ставились три 7.62 пулемёта в дистанционно управляемых турелях, но к массовому выпуску количество турелей сократили до одной, ещё два пулемёта могут быть смонтированы на обычных штыревых установках. На некоторых машинах в рамках модернизации израильтяне устанавливали дистанционно-управляемые установки Samson с крупнокалиберным 12.7-мм пулеметом. На части «Ахзаритов» имеется дистанционно управляемая установка Katlanit, а у других на месте командира машины монтируются различной конструкции наблюдательные башенки, составленные из бронепанелей и бронестёкол.

Тяжёлый бронетранспортёр «Ахзарит» построен на базе шасси и корпуса советских основных боевых танков Т-54 и Т-55 с демонтированной в процессе переделки башней. Использование танкового корпуса с противоснарядным бронированием, которое было дополнительным образом усилено, обеспечивает отличную защиту экипажу и десанту боевой машины. Экипаж состоит из трех человек, десант – 7 человек. Длина машины - 6.45 м, ширина - 3.64 м, высота по корпусу - 2.00 м; боевая масса - 44 тонны. Значительным изменениям подвергся корпус боевой машины. Переработка была связана с изменением компоновки и добавлением полноценного десантного отделения. Корпус был расширен, в его передней части разместилось отделение для членов экипажа, все они сидят лицом по ходу движения боевой машины. С левой стороны находится место мехвода, по центру – командира БТР, справа – стрелка. Каждый из них имеет собственный люк, чтобы выбраться из бронетранспортёра. Опциональная командирская башенка устанавливается на месте люка. Также в крыше корпуса имеются два люка для возможной высадки десанта. Первоначально их было семь, по числу перевозимых пехотинцев, но позднее количество люков сократили, так как каждый дополнительный люк уменьшал уровень бронирования крыши корпуса.

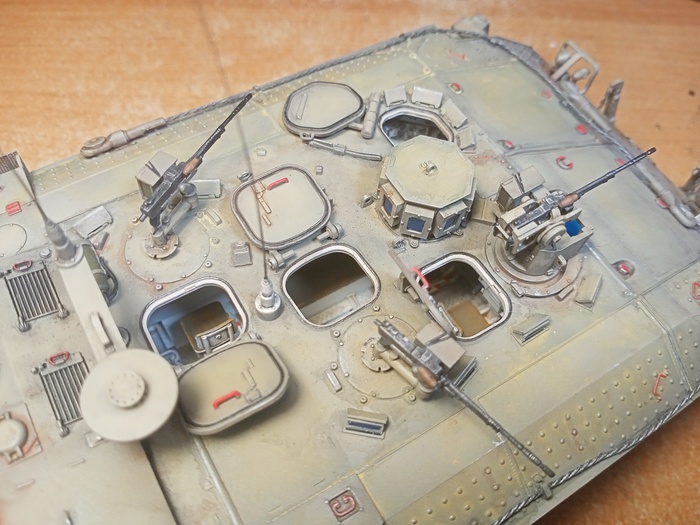

Места десантников располагаются непосредственно за местами экипажа в средней части БТР. Три пехотинца размещаются на скамье, находящейся на левой стороне отделения, еще три – на откидных сидениях с правой стороны и один также на откидном сиденье в центре кормовой части отделения. В корме бронетранспортёра конструкторы установили силовую установку. За счет компактных размеров американского двигателя и его поперечного расположения удалось сохранить пространство для сквозного прохода из боевого отделения к правой части кормы корпуса. Благодаря этому высадка десанта осуществляется через кормовую откидывающуюся аппарель максимально безопасным для мотострелков способом. При этом в конструкции кормовой двери БТР применено уникальное техническое решение. Для облегчения и ускорения процесса высадки мотострелков часть крыши над выходом приподнимается гидроприводом, увеличивая высоту проема. Десантники покидают «Ахзарит» в полный рост, почти не пригибаясь, что существенно ускоряет и облегчает высадку. Но есть и недостаток: приподнимаемая при десантировании часть крыши может подсказать противнику, что десант готовится или уже покидает боевую машину.

Особое внимание при создании тяжелого гусеничного бронетранспортёра израильтяне уделили вопросу безопасности экипажа и десанта, который был защищен со всех сторон: хорошо бронированы борта корпуса, корма, крыша и днище, а лобовая броня корпуса превышает по прочности многие ОБТ. Стоит отметить, что конструкторы в разы усилили имеющееся советское бронирование. Без башни советский танк весил примерно 27 тонн, но боевая масса получившегося ТБТР составляет 44 тонны. Почти весь «лишний вес», набранный в ходе работ, приходится на дополнительно размещенное израильтянами бронирование. Реальная толщина брони и её состав не разглашается, но известно что броня многослойная, разнесённая, имеет стальные бронеплиты (толщина которых в лобовой проекции достигает 200 мм) и композитные элементы, а также блоки динамической защиты. По габариту и строению броня напоминает таковую танка «Меркава-3». Наибольший объем дополнительного бронирования сконцентрирован вокруг боевого отделения и защищает личный состав. При этом в конструкции бронетранспортёра был использован принцип защиты более важных агрегатов боевой машины менее важными. По бокам боевого отделения конструкторы расположили топливные баки, которые играют роль дополнительной защиты для экипажа и десанта. Кормовая часть ТБТР прикрыта перфорированными бронелистами из высокопрочной стали и решётчатой бронёй. На машине установлены комплекты динамической защиты и современная система автоматического пожаротушения. Дополнительную защиту обеспечивает низкий силуэт машины – высота корпуса всего 2 метра. Это позволяет легко укрываться в складках местности, за кустарником, заборами или сооружениями. Есть у «Ахзарита» и система защиты от ОМП, предоставляющая солдатам возможность действовать на зараженной местности.

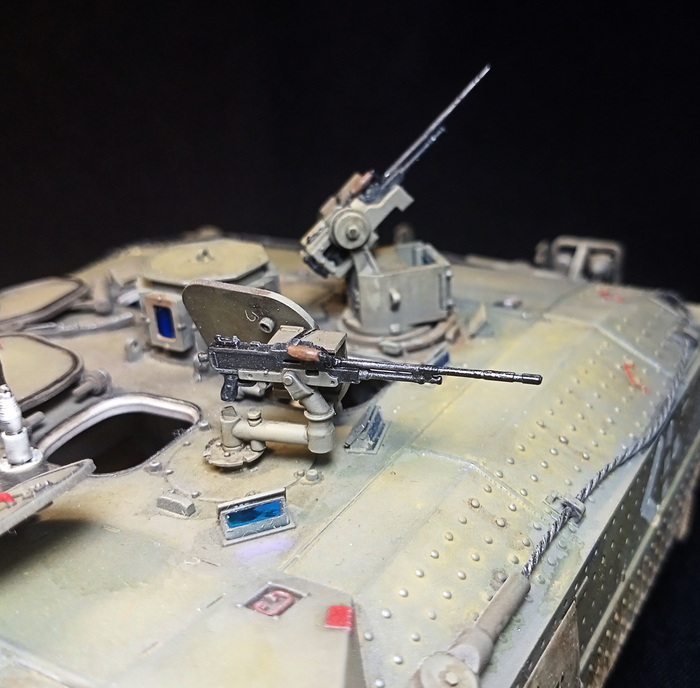

Основным вооружением тяжелого израильского БТР является 7.62-мм пулемет FN MAG, расположенный на турельной установке OWS (Overhead Weapon System), за разработку которой отвечала компания «Рафаэль». Турельная пулеметная установка имеет дистанционное управление, что существенно снижает риск поражения стрелка при её использовании. Масса модуля составляет 160 кг, при этом практически вся его конструкция находится вне забронированного объема корпуса. Стрельба из пулемёта возможна как дистанционно при закрытом люке стрелка, так и в ручном режиме. При дистанционном управлении пулеметом для наведения используется оптический прицел без увеличения (угол поля зрения 25°). Помимо основного 1-кратного прицела, имеется прицел с 8-кратным увеличением, обладающий шкалой дальности. Оба прицела имеют ночные каналы видения. Ещё до двух аналогичных пулемётов могут устанавливаться на штыревых турелях у люков десантников. Дополнительно «Ахзарит» может вооружаться как минимум одним небольшим минометом SOLTAM калибра 60 мм. В его боекомплект входят осколочные, осветительные и дымовые боеприпасы. Огонь из миномёта ведётся из десантного отделения. В передней части корпуса БТР в маленьких нишах по обеим сторонам корпуса находятся блоки дымовых гранатометов CL-3030 (по 6 мортир в каждом) производства IMI (Israel Military Industries). Такие же установки применяются на израильских ОБТ. Гранатометы могут использовать несколько видов дымовых гранат национального производства. Помимо этого сохранена возможность создания дымовой завесы при помощи впрыскивания топлива в выхлопную трубу.

При переделке танков в ТБТР израильтяне заменили советские двигатели и трансмиссию на американские. На первых версиях бронетранспортёров устанавливались мощные и компактные американские 8-цилиндровые V-образные дизельные двигатели «Детройт Дизель» 8V-71 TTA мощностью 650 л.с. Двигатель работает в паре с гидромеханической трансмиссией компании Allison. При этом удельная мощность получалась небольшой – менее 15 л.с. на одну тону. В дальнейшем при модернизации до уровня «Ахзарит Бет» двигатель заменили на более мощный 8V-92TA/DDC III, развивающий мощность 850 л.с. С подобным двигателем удельная мощность выросла до 19.31 л.с. на тонну, что практически равно удельной мощности танков «Меркава-3». Максимальная скорость бронетранспортёра «Ахзарит» по шоссе составляет 65 км/ч, по пересечённой местности - до 45 км/ч, запас хода – до 600 километров. «Ахзарит» имеет подвеску от танка «Тиран», то есть от Т-54/55 в неизменном виде; «Ахзарит Бет» получил опорные катки от танка «Шот» с новыми балансирами и усиленную гусеницу. Его торсионы созданы на базе технологии танка «Абрамс», в своё время такие же применили на танке «Магах-7». Причина усиления торсионов - дополнительная броня днища и бортов, рост массы оборудования. Ленивец и ведущее колесо остались от Т-55/62. ТБТР может преодолевать стенку высотой 0.8 метра и ров шириной 2.85 метра.

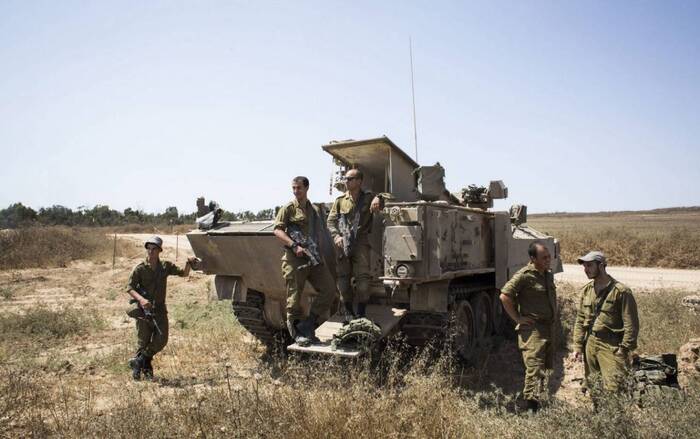

Первым подразделением, получившим новый тип бронетехники ещё 1988 году, стала бригада «Голани». С тех пор «Ахзарит» широко используется механизированными пехотными бригадами, такими как «Голани» и «Гивати». Именно «Ахзариты» выполняли роль авангарда пехоты Цахал во время Второй Ливанской войны (2006 год), операции «Литой свинец» (2009 год), операции «Облачный столп» (2009 год) и в операциях по охране границ до 2014 года. На вооружении мотострелкового батальона израильской армии находится 36 тяжелых бронетранспортеров «Ахзарит», плюс одна дополнительная командно-штабная машина. На командирском бронетранспортере отсутствует модуль OWS, зато смонтировано дополнительное радиооборудование. Также в состав батальона дополнительно включается 4 гусеничных бронетранспортера М11З, находящихся в ремонтном взводе. Бронетранспортеры применяются в одном строю с танками «Меркава» или в одиночку группами по 3 машины. Десант покидает ТБТР на ходу. Выдвижение к объекту производится с использованием складок местности, при этом две машины идут строем фронта, третья находится на некотором отдалении сзади. После высадки десанта «Ахзариты» продолжают движение вперед, но с очень маленькой скоростью, предоставляя пехоте укрытие за кормой. Несмотря на достаточно узкий лаз, десант покидает машину быстро. Высадка десанта из бронетранспортера напоминает десантирование из самолета.

Achzarit зарекомендовал себя исключительно хорошо, концепцию ТБТР в Цахал сочли успешной и принялись активно развивать. Вскоре у «Жестокой» появились помощники на базе других устаревших танков, а затем и преемник на базе вполне нового (речь об этих машинах пойдёт в дальнейших статьях). Несмотря на то, что новое поколение лишено ряда недостатков «Ахзарита», старичок продолжает активно использоваться и по сей день. С 2020-21 годов элитные бригады «Голани» и «Гивати» передали свои ТБТР данного типа обычным бригадам или резервистам. Часть «Ахзаритов» были списаны по причине выработки ресурса. В настоящее время активно применяются около сотни ТБТР Achzarit, преимущественно модификации Bet, и вполне справляются со своей задачей.

В целом «Ахзарит» представляет собой уникальный современный БТР, который отличается очень хорошей защитой экипажа и десанта. Аналогичных машин нет на вооружении ни одной армии мира, кроме Цахал. Создание данного бронетранспортёра продиктовано в первую очередь высокой ценностью жизни каждого бойца в связке с богатым боевым опытом Армии Обороны Израиля и демонстрирует прагматичность подхода израильских военных, которые превратили сотни устаревших трофейных танков в адекватную решаемым боевым задачам машину, по-прежнему остающуюся на вооружении. А когда «Ахзарит» окончательно выработает свой ресурс и устареет, его место не останется пустым, ведь концепция тяжёлого штурмового пехотного транспортёра стала неотъемлемой частью тактики Цахала. А со временем, возможно, подобные машины займут своё место и в других армиях мира. Конечно, только в тех, где берегут жизни своих бойцов.

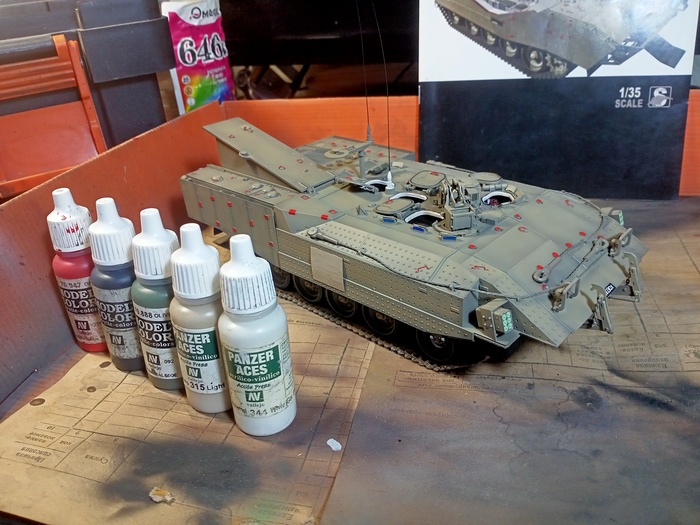

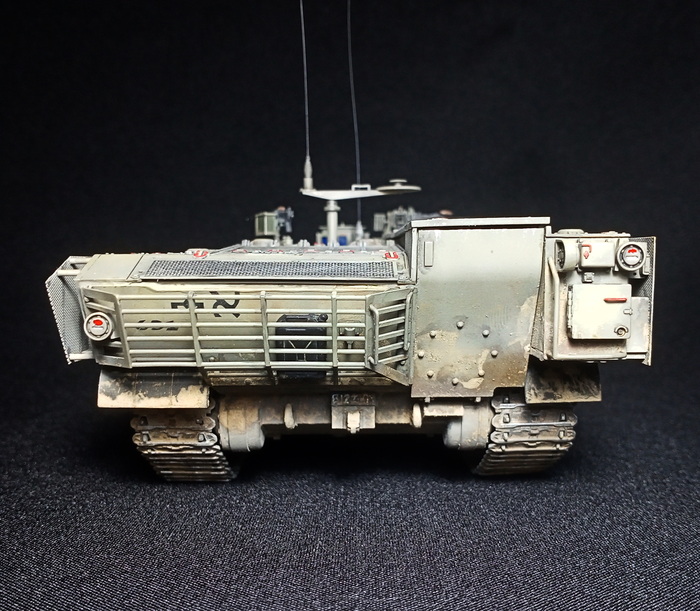

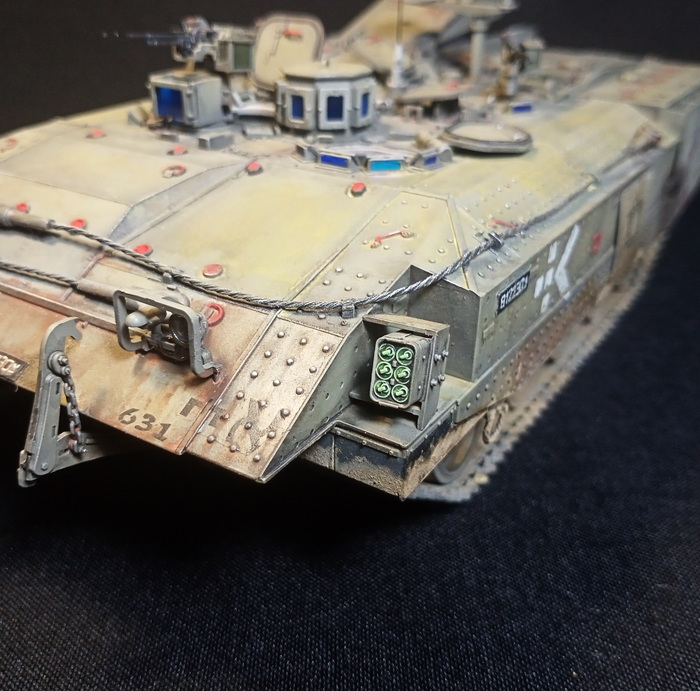

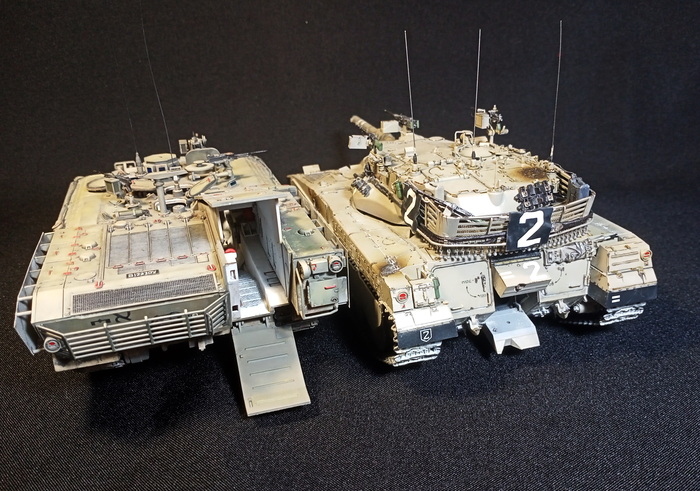

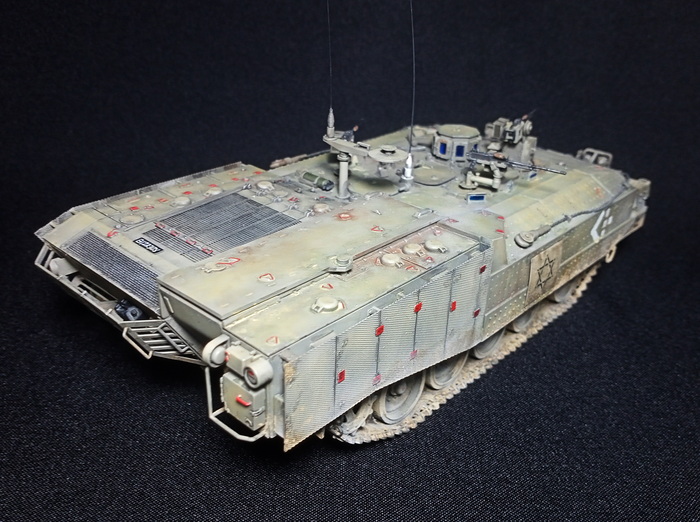

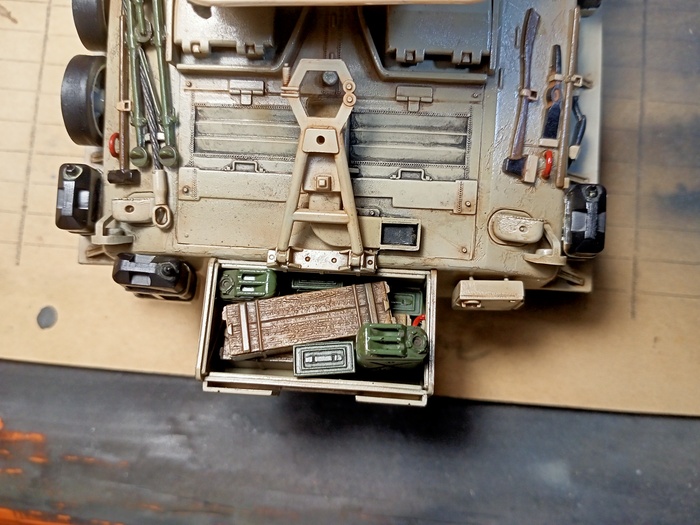

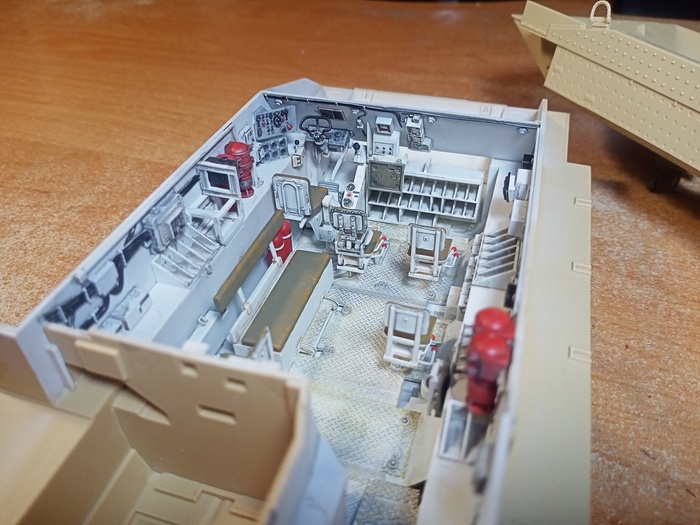

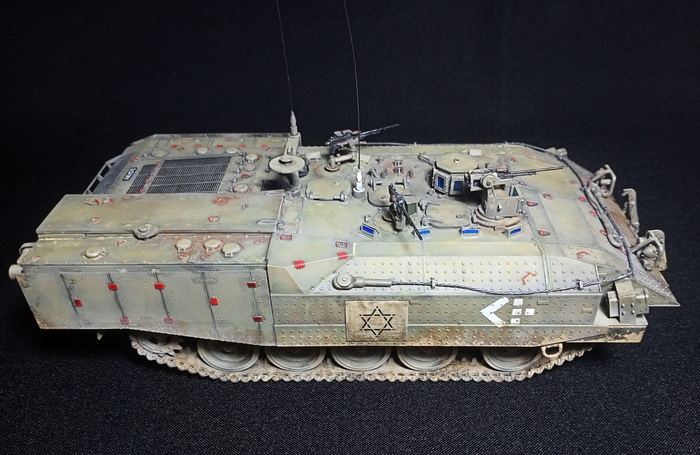

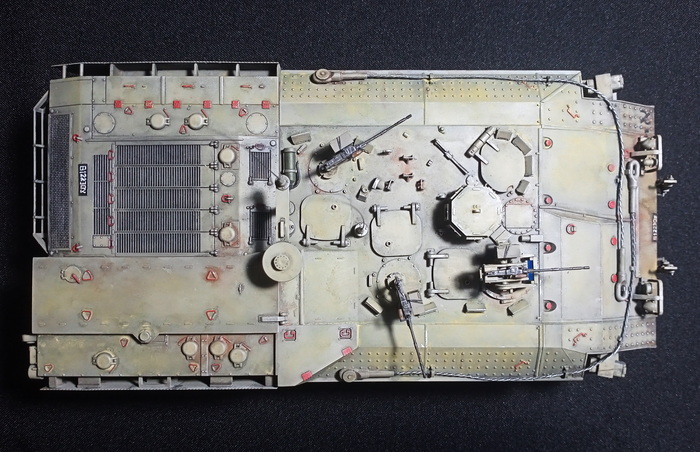

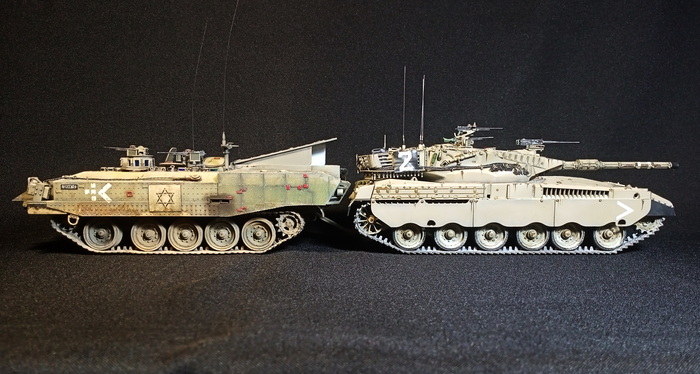

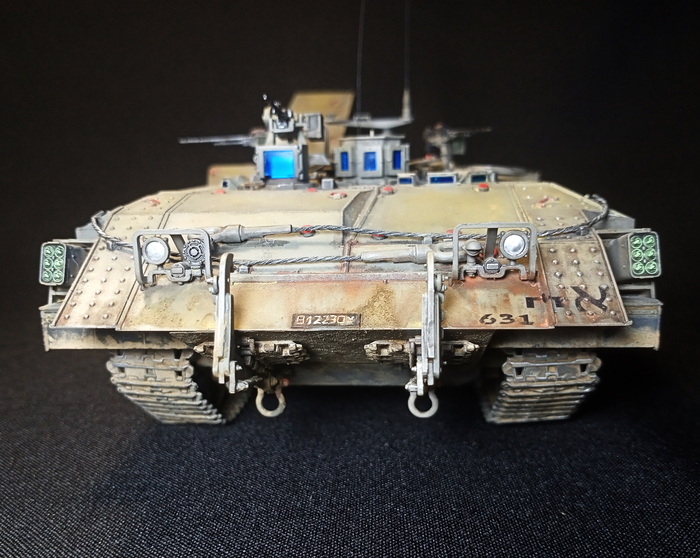

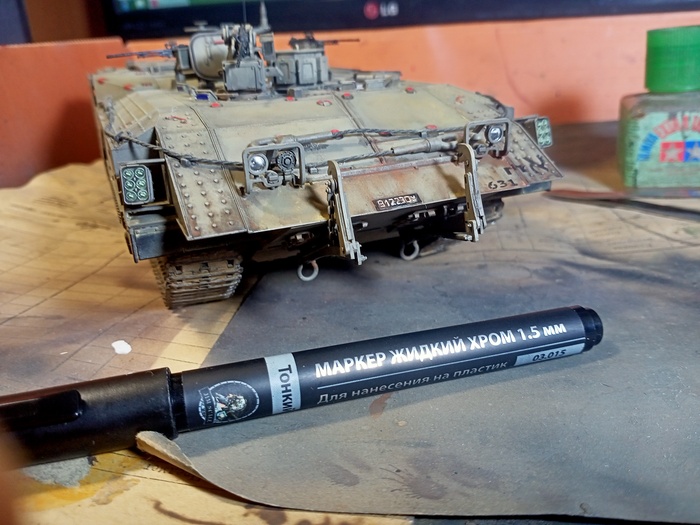

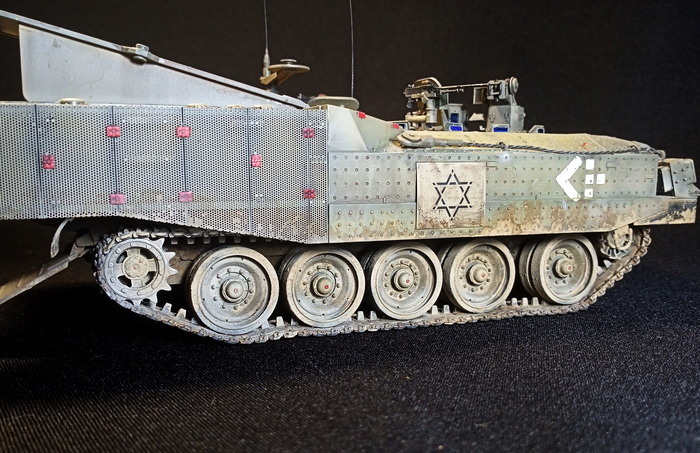

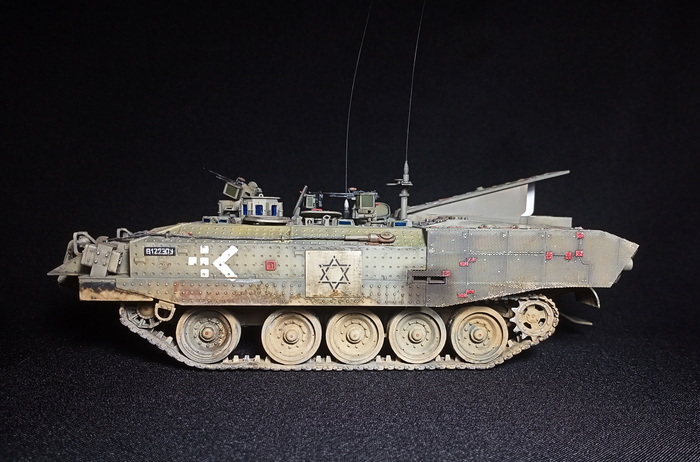

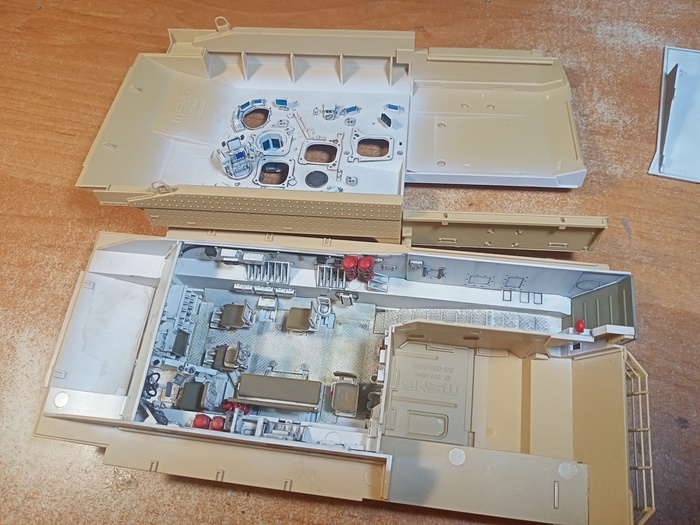

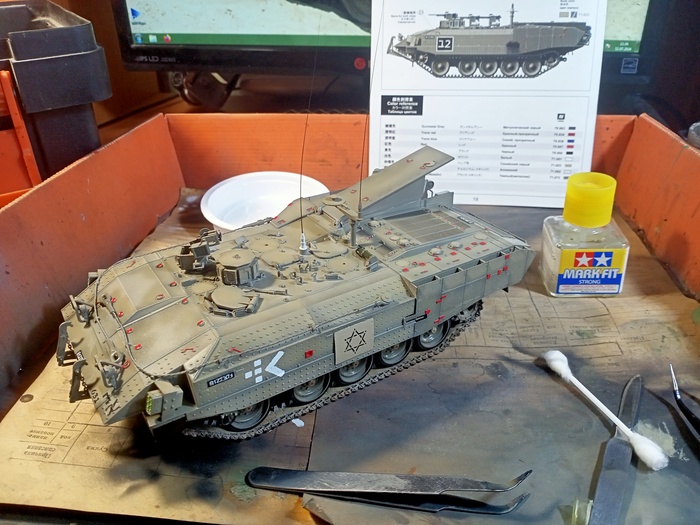

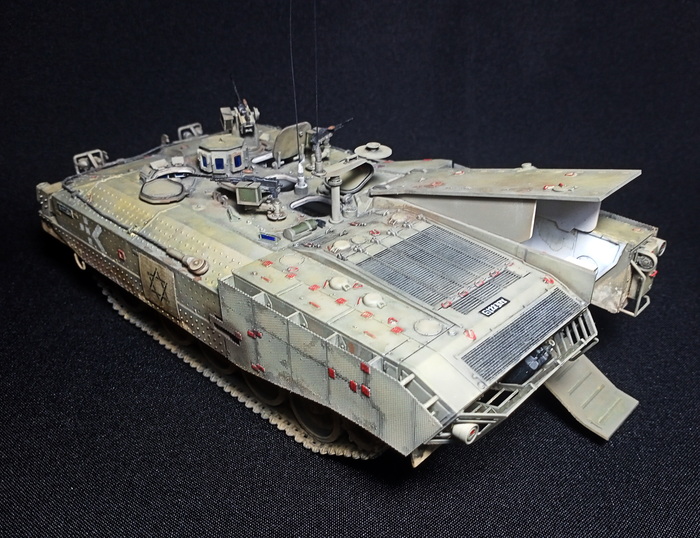

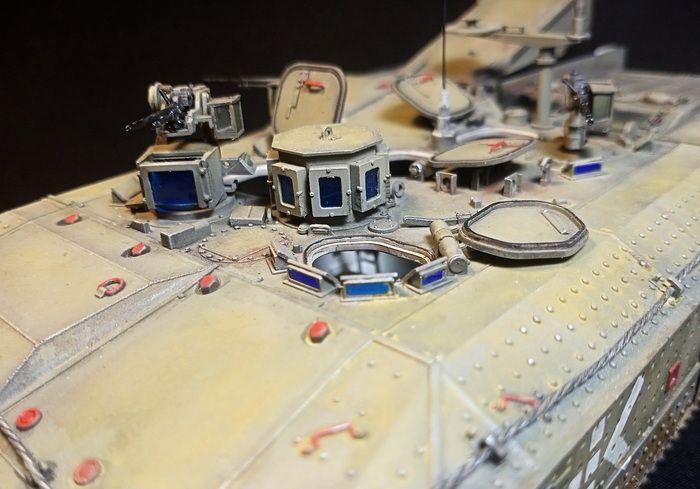

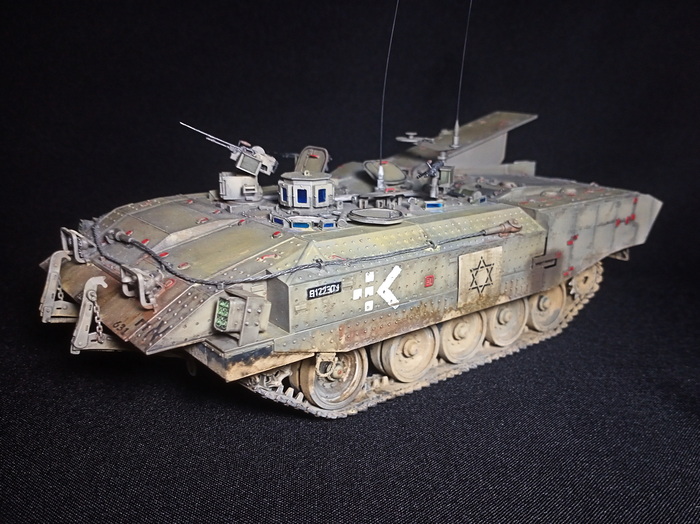

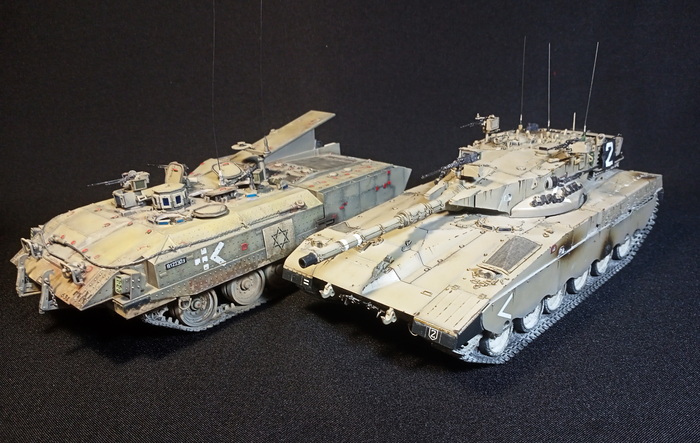

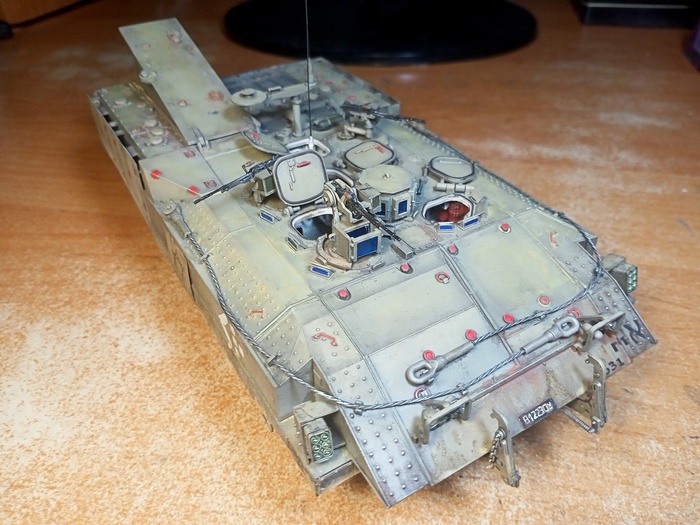

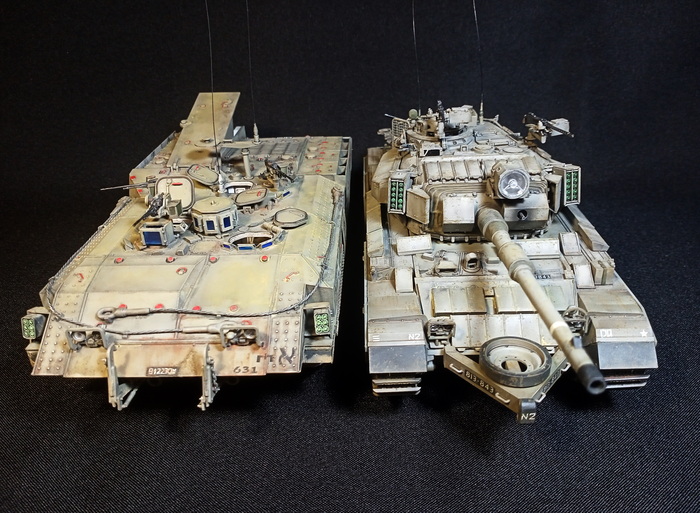

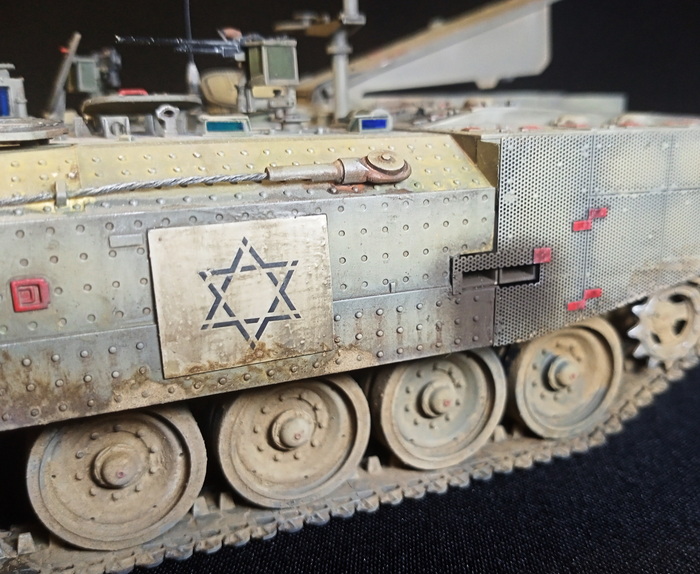

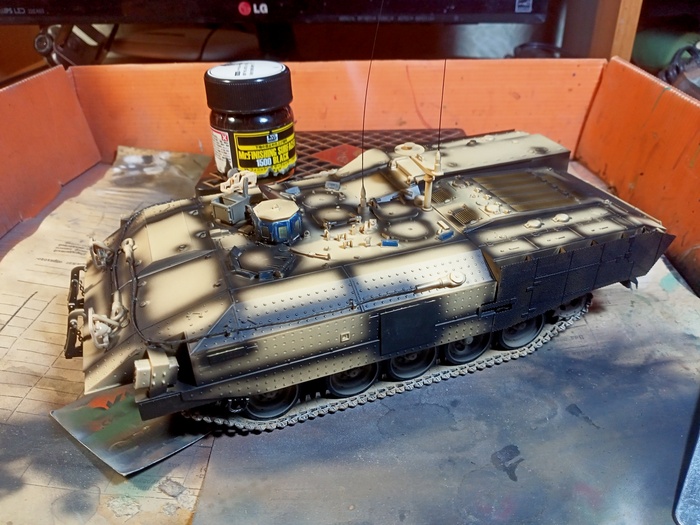

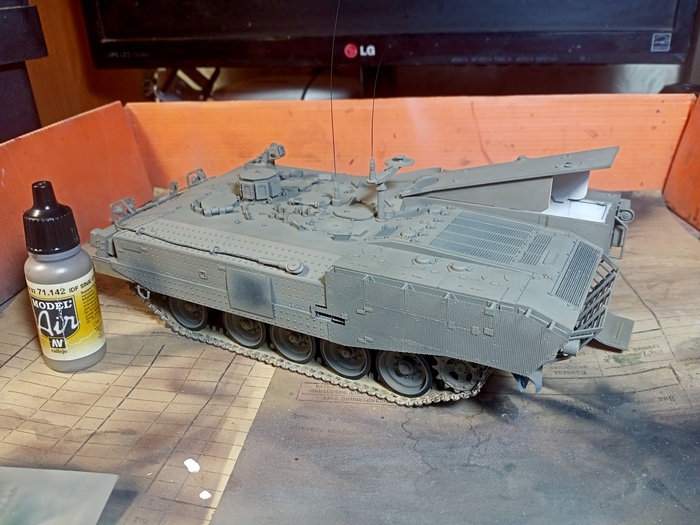

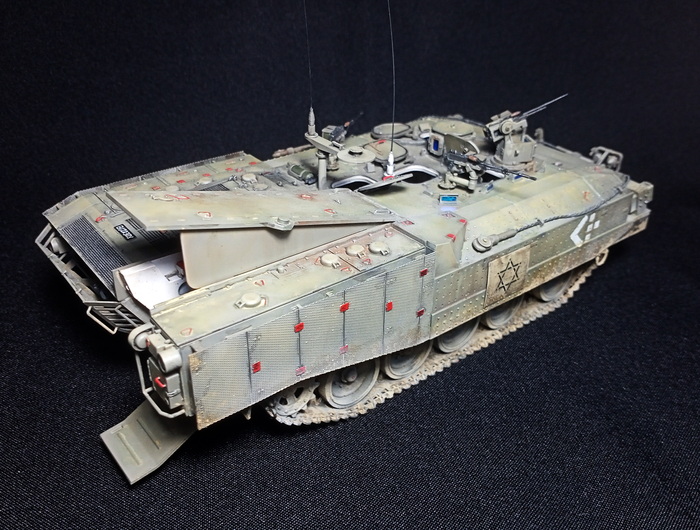

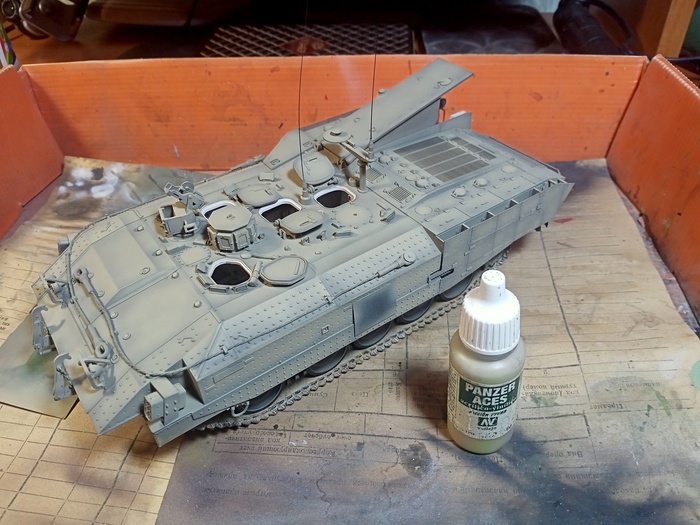

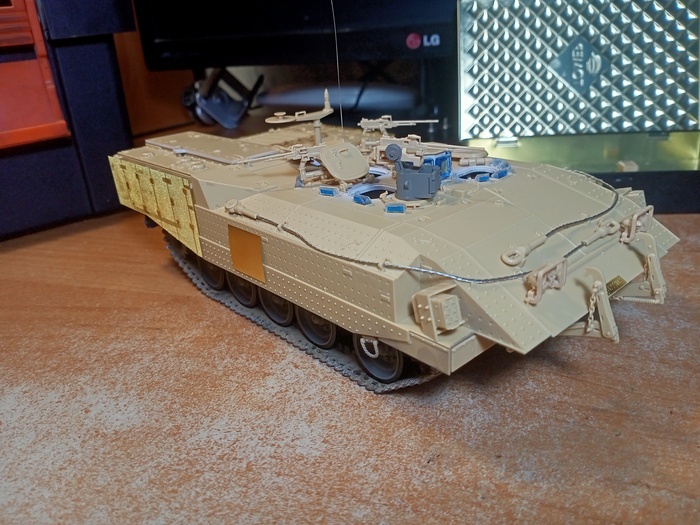

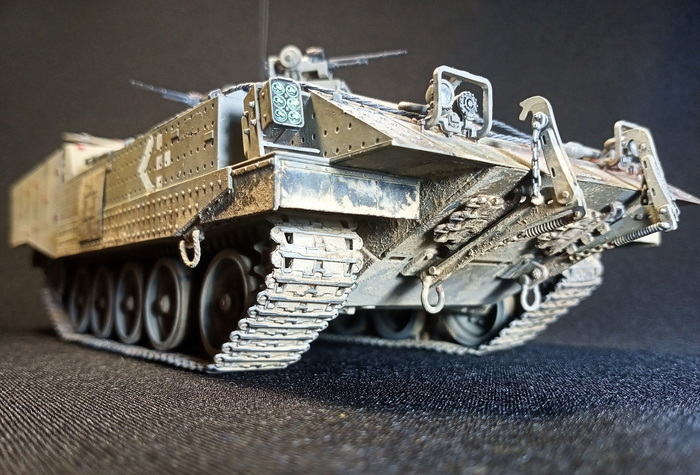

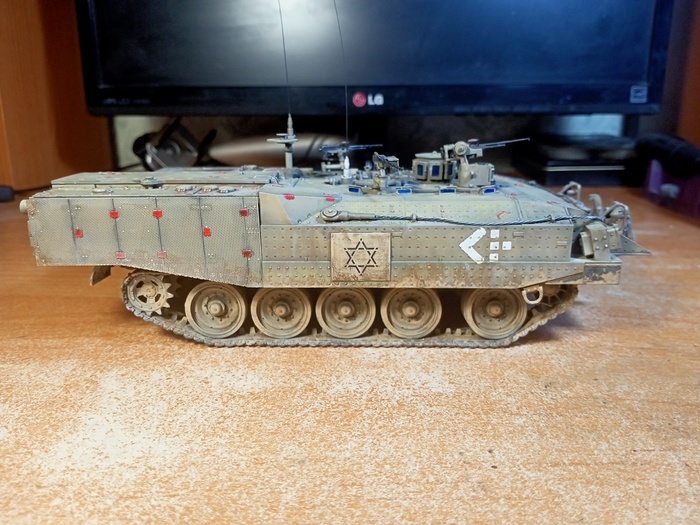

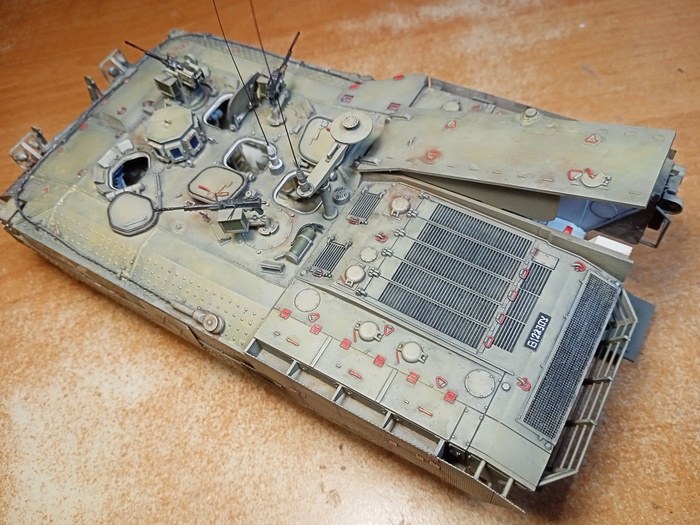

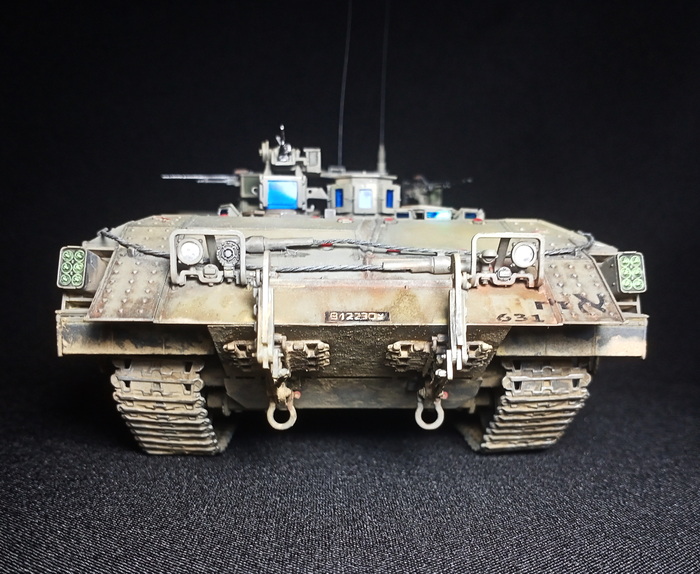

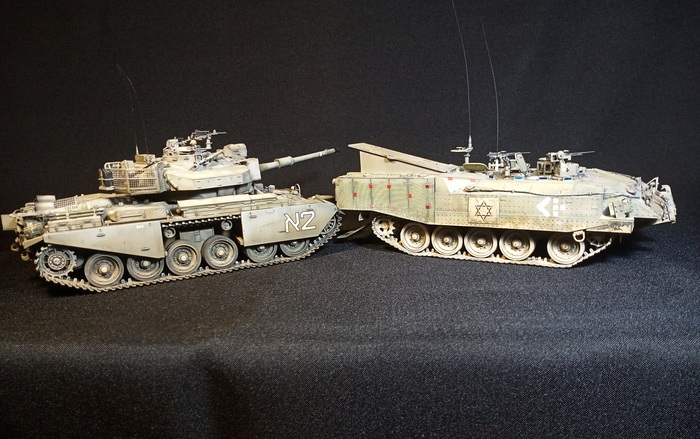

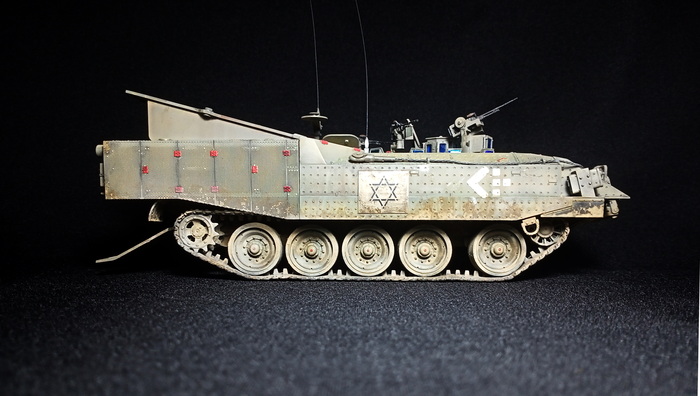

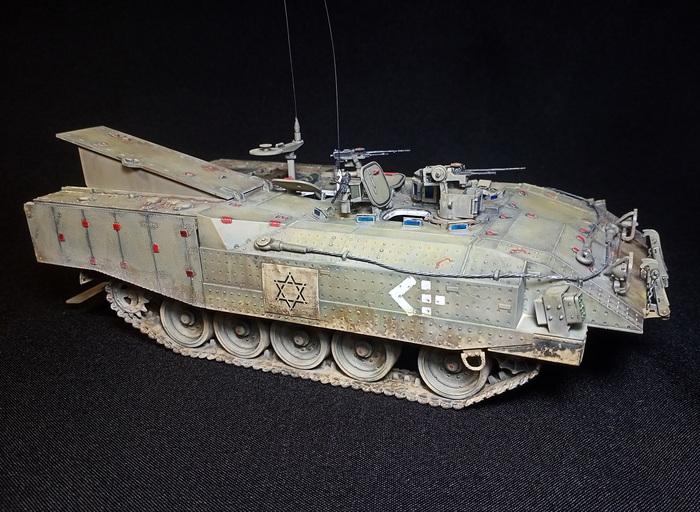

Представлена модель тяжёлого бронетранспортёра Achzarit Bet из состава четвёртого взвода второй группы первого батальона «Барак» бригады «Голани». Машина несёт два дополнительных пулемёта FN MAG у люков десантников и оборудована обзорной башенкой командира. Действия по обеспечению безопасности в секторе Газа, апрель 2011 года. Модель фирмы Meng, масштаб 1/35.

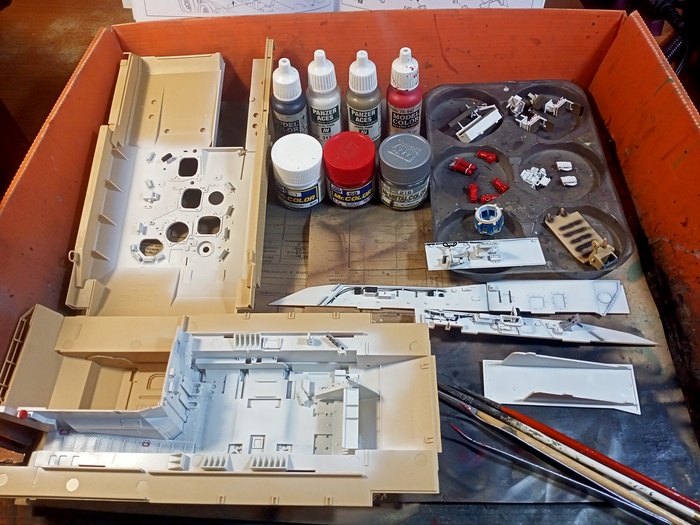

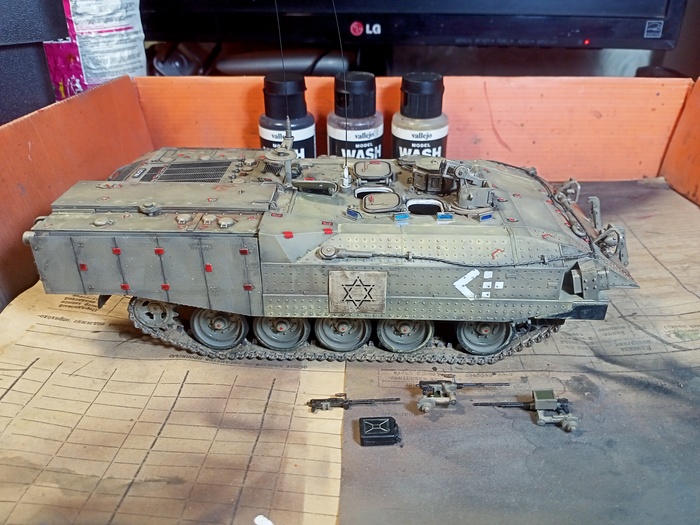

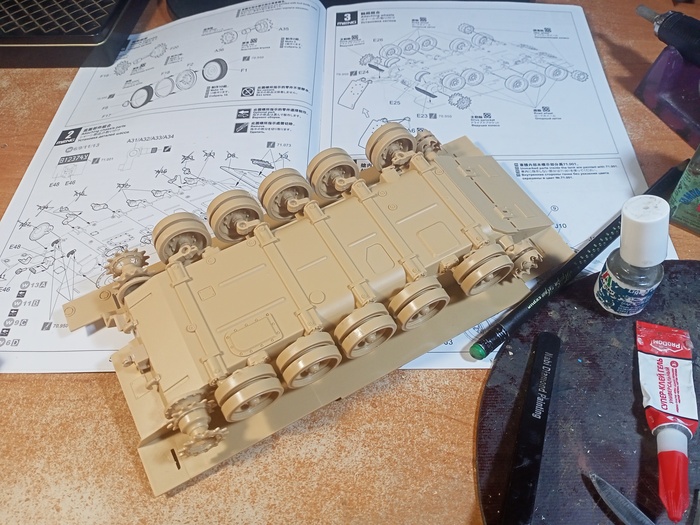

Обзор набора, заметки по сборке и покраске тут:

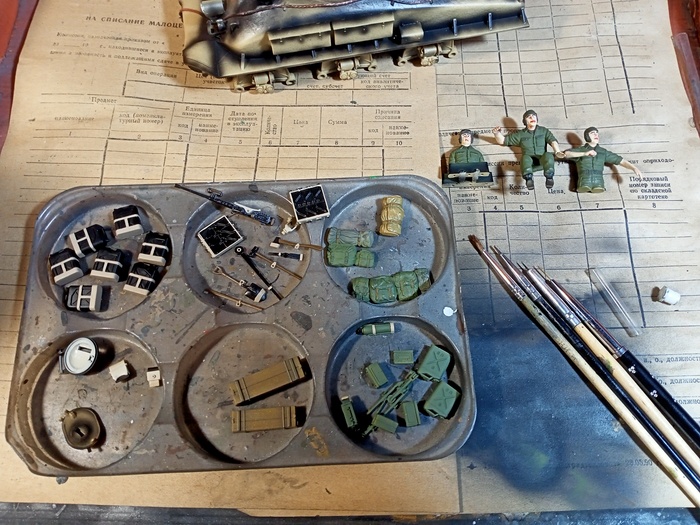

Achzarit Bet (1/35 Meng). Заметки по сборке

При написании статьи использованы материалы из источников:

https://ru.wikipedia.org/wiki/Бронетранспортёр

https://ru.wikipedia.org/wiki/ТИ-67

https://ru.wikipedia.org/wiki/Ахзарит

https://topwar.ru/166732-ahzarit-izrailskij-btr-iz-sovetskih...

https://topwar.ru/13284-tyazhelyy-izrailskiy-bronetransporte...

На этом пока всё, в следующем посте поговорим о в целом неплохом самолёте, погубившем жизнь одному очень известному человеку! Потому подписывайтесь, а также заходите в мою группу Вконтакте, где можно обсудить лично всякие вопросы и даже заказать изготовление модели (https://vk.com/warminiarts). А сейчас - благодарю за внимание и хорошего времени суток!

История ЦАХАЛ (или АОИ - Армии Обороны Израиля) насыщена и терниста. Сложившаяся ещё со времен Войны за Независимость ситуация с регулярными перебоями в снабжении государства военной техникой приучила израильских оборонщиков к бережному использованию любых машин. Наладить производство собственной бронетехники - невероятно сложная и ресурсозатратная задача, на реализацию которой требуется много времени. Закупки боевых машин за рубежом также осложнялись множеством политических и бюрократических нюансов. А молодой стране, практически все соседи которой стремились её уничтожить, были жизненно необходимы танки. Многие образцы броневого и танкового вооружения и техники, имевшиеся у ЦАХАЛ, были многократно модернизированы, что приводило к созданию вполне боеспособных единиц на базе морально устаревших. Ярчайший пример - M-51 Super Sherman. Когда же дальнейшая модернизация становилась невозможна — танки переоборудовали в САУ, самоходные миномёты, БТРы или эвакуационные машины. В ходе боёв неизбежны потери, которые сокращали и без того небогатый парк боевой техники. Но порой боевые действия наоборот вели к пополнениям.

В ходе арабо-израильских войн ЦАХАЛ удавалось захватывать значительное количество трофейной техники у противника. Арабские страны являлись союзниками и партнёрами СССР и регулярно получали военную помощь оттуда. Значительную часть бронетанковых войск арабов составляли советские танки Т-54/55, которые хоть и не блистали характеристиками, но были массовыми и недорогими. Только в ходе Шестидневной Войны 1967 года, которая закончилась победой ЦАХАЛа, израильтянам достались богатые трофеи, в том числе огромное количество танков Т-54/55. Около 200 из них были либо в исправном состоянии, либо имели незначительные легко устранимые повреждения и могли быть использованы по назначению. ЦАХАЛ не могли себе позволить утилизировать или поставить на хранение такое количество боеспособных танков, пусть и не удовлетворяющих израильским требованиям. Так началась программа адаптации и модернизации, а в последующем и серьёзной переделки трофейных арабских (советского происхождения) танков, продолжавшаяся более 40 лет и серьёзно повлиявшая на бронетанковую доктрину ЦАХАЛ. Поскольку отношение к трофейным танкам было не слишком приязненное, им дали общее название «Тиран» (не в честь острова на выходе из залива Эйлат в Красном море, а в значении «жестокий правитель»), а всю программу именовали Ti-67, где 67 является отсылкой к году Шестидневной войны, в ходе которой и были захвачены первые «Тираны».

Что представляли из себя исходные танки, доставшиеся израильтянам от арабов? Т-54/55 - общий индекс для двух советских средних танков Т-54 и Т-55. Средними они являлись по советской классификации, по западным же стандартам они вполне соответствовали ОБТ - основному боевому танку, так как имели броню и вооружение от тяжёлого танка и подвижность на уровне крейсерского. Т-54 был разработан КБ Уралвагонзавода под руководством А.А. Морозова на базе Т-44, который в свою очередь являлся наследником и эволюцией Т-34. Работы велись ещё в годы Второй Мировой, а на вооружение первый вариант Т-54 был принят в апреле 1946 года. Серийный выпуск был развёрнут с типично советским размахом, сразу на трёх заводах, с пиком производства в более чем 2600 машин в год; всего успели собрать более 20 тысяч единиц. Танк имел классическую компоновку с кормовым МТО и экипаж из четырёх человек. Противоснарядное дифференцированное бронирование (лоб корпуса - 100 мм, борт - 80 мм, корма - 45 мм, башня - 200/160/65 мм) было установлено под рациональными углами и для своего времени давало превосходную защиту. Размещение топливного бака и большей части боеукладки в носу, справа от мехвода, резко снижало живучесть танка в случае пробития брони. Двигатель В-2-54 (по сути тот же, что и на Т-34, только расположенный не вдоль, а поперёк корпуса) имел мощность 520 л.с. и разгонял танк до 50 км/ч по шоссе и 20-25 км/ч по пересечённой местности, правда трансмиссия советского типа «Ни шагу назад!» не позволяла двигаться задним ходом быстрее 7.5 км/ч, потому танк не был способен быстро выйти из-под огня. Пять обрезиненных катков большого диаметра на борт, широкая цельнометаллическая гусеница с однопальцевыми траками и удачное соотношение ширины к длине машины обеспечивали неплохую манёвренность и среднюю проходимость, правда ходовая часть без поддерживающих катков была шумной и требовательной к корректному натяжению гусениц. В литой полусферической башне (таковой она стала на модификации Т-54-3 обр. 1951 года и более поздних) устанавливалось 100-мм нарезное орудие Д-10Т, более чем мощное для своего времени (пробивало 125 мм стали с 2 км). Компактный размер башни снижал силуэт танка, но также ограничивал углы наведения орудия, не оставлял места для большого количества снарядов в боеукладке первой очереди и значительно ухудшал условия работы троих членов экипажа. С пушкой был спарен пулемёт винтовочного калибра, на крыше башни монтировался крупнокалиберный зенитный пулемёт. Отсутствие стабилизатора орудия и значительная продольная раскачка танка после остановки снижали точность огня. Простота и невысокое качество приборов наблюдения и прицелов также не способствовали точности боя и ситуационной осведомлённости командира. В эксплуатации танк был не требовательным, мог обслуживаться техниками невысокой квалификации, однако простым в ремонте не был - на замену и центровку двигателя могло уйти более суток.

Работы по созданию Т-55 были начаты в 1957 году в инициативном порядке под руководством Л.Н. Карцева. В мае 1958 года он был принят на вооружение, и индивидуальный индекс получил только из-за бюрократических интриг. Из-за определённых обстоятельств принять якобы новый танк было проще, чем модификацию уже существующего. А Т-55 являлся по сути ничем иным, как очередной модернизацией Т-54, отличий было немного. У Т-55 возросла мощность двигателя на 60 л.с.; были установлены баки-стеллажи, позволившие увеличить возимый боекомплект и запас топлива; установлена термодымовая аппаратура, создававшая дым методом впрыска топлива в выхлопную систему; добавлен компрессор для запуска двигателя, автоматическая система пожаротушения и гидропневмоочистка прибора наблюдения мехвода. Также танк лишился зенитного пулемёта, так как самолёты стали быстрее и пулемётный огонь по ним стал неэффективен. Но самое важное нововведение - система защиты от оружия массового поражения. Советская доктрина подразумевала активное использование тактического ядерного оружия с последующим наступлением через заражённую местность, и потому экипажи танков следовало защитить, дабы они смогли выполнить поставленную задачу и дожить до конца наступления. Для этого танк был герметизирован, у него убрали вентилятор на башне и установили фильтровентиляционную установку, обеспечивающую подачу очищенного воздуха экипажу. Установили нагнетающие насосы, создающие избыточное давление в танке, и компоненты брони, защищающие от нейтронного излучения (противорадиационный подбой). Работало это так. Непосредственно в момент ядерного взрыва счётчик рентгеновского излучения мгновенно регистрирует поток гамма-излучения, выдаёт исполнительный сигнал на цепь пиропатронов уплотнительных устройств обеспечения герметизации корпуса и башни, обесточивание основных цепей питания и остановку двигателя (что должно предотвратить повреждение оборудования от электромагнитного импульса ядерного взрыва). Защита экипажа от воздействия ударной волны ядерного взрыва обеспечивается прочностью и жёсткостью корпуса и башни. После прохождения фронта ударной волны включается фильтровентиляционная установка, непрерывно подающая в заброневое пространство танка очищенный воздух и создающая избыточное давление, препятствующее проникновению радиоактивной пыли. Для защиты от быстрых нейтронов броня с внутренней стороны дополняется противорадиационными синтетическими материалами, замедляющими и поглощающими нейтроны. Всё это в теории позволяет защищать экипаж от поражающих факторов ядерного взрыва (таких как радиоактивное заражение местности, нейтронное излучение), а также химического и биологического оружия.

Наверняка отличить Т-54 от Т-55 визуально можно было по наличию грибка вентилятора на крыше башне (у Т-54 он есть, у Т-55 нет) и по характеру сварного шва между носовыми бронеплитами (у Т-54 он ступенчатый, у Т-55 прямой). Существенных улучшений боевых характеристик Т-55 перед предшественником не имел, однако был современней и намного больше отвечал советским требованиям из-за наличия системы защиты от ОМП. Потому заводы переключились на выпуск более нового образца, и весьма преуспели в этом занятии. До 1979 года было выпущено 23600 Т-55 разных модификаций. Эти машины постепенно заменяли в частях Т-54, которые сдавались на хранение, передавались в учебные части и продавались или дарились странам соцблока, а также союзникам и партнёрам. Со временем, когда в самом Союзе стали появляться более совершенные танки, начал свою экспансию по миру и Т-55. В странах Восточной Европы, Африки, Ближнего Востока и Азии эти танки получили очень широкое распространение, редко какая война или вооружённый конфликт второй половины XX и начала XXI века проходили без их участия. В арабских странах, таких как Египет, Сирия, Ливия, Ливан, Ирак и Иран Т-54/55 составляли основу или значительную часть бронетанковых сил. Соответственно все эти танки принимали активное участие в арабо-израильских войнах и периодически доставались в виде трофеев Армии Обороны Израиля.

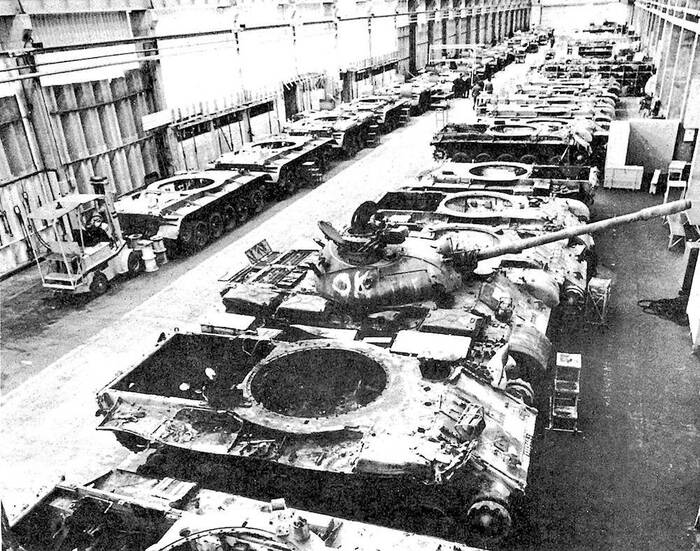

Порядка 200 захваченных в 1967 году танков Т-54/55 имели хорошее состояние и составили базу для программы Ti-67. Уже в 1967-68 годах было принято решение о принятии техники на вооружение израильской армии. Для удобства танки переименовали. Машины Т-54 теперь именовались Tiran 1, Т-55 обозначили как Tiran 2. Сменившие хозяев машины получили новые тактические обозначения, часть из них были перекрашены и прошли необходимый ремонт. В целом эти танки остались неизменными.
Шестидневная война не была последним открытым столкновением стран. В последующих войнах ЦАХАЛ неоднократно захватывали новые танки Т-54/55 и принимали их на вооружение. По разным данным, к середине семидесятых трофеями стало около 350-400 таких танков. Основная часть этой техники превратилась в Тиранов. По мере эксплуатации трофейных танков разрабатывались разные проекты модернизации, предусматривавших замену различного оборудования или установку новых устройств. Все подобные проекты сохраняли название Тиран, а отличать их предлагалось по цифрам и дополнительным литерам.

Танки Тиран 1 и Тиран 2 представляли собой Т-54 и Т-55 без каких-либо доработок. Однако достаточно быстро в ЦАХАЛ начали переделку техники в соответствии со своими пожеланиями и нуждами. Результатом этого стало появление проектов Tiran 4 и Tiran 5. Проект с тройкой в названии отсутствовал. Автором проекта модернизации трофейных советских танков являлся Аркадий Тимор - советский танковый офицер, участник тяжелейших боёв по прорыве блокады Ленинграда, после войны возглавлявший танковый ремонтный завод. В середине 1950-х был обвинён в антисоветской деятельности. Отсидев в тюрьме, смог выехать в Польшу благодаря жене имевшей польское гражданство, а оттуда уехал в Израиль. Позже благодаря ему появился ТБТР Ахзарит.

Танк Тиран 4 выполнялся на основе Т-54 с некоторыми изменениями, не затрагивавшими основные элементы конструкции. Так, на башне установили новый люк заряжающего, открывающийся назад. Перед ним разместили турель с пулеметом M1919A4. Часть танков также получила дистанционно управляемый крупнокалиберный пулемет M2 над орудием. На башне части машин устанавливался 60-мм миномет для применения осветительных или дымовых мин. Также на башне появились новые крепления антенны. На корме башни установили крепления под пару емкостей для воды. Позже там разместили полноразмерную корзину. Подобная корзина появилась на корме корпуса. Со временем Тираны 4 получили новые надгусеничные полки с ящиками и креплениями для имущества. Схожим образом переработали танки Т-55 или Тиран 2, в результате чего появился Тиран 5. Таким образом, танки четвертой и пятой модели имели максимальное сходство, а их различия, главным образом, определялись разницей проектов Т-54 и Т-55. Модернизации Тиран 4/5 выполнили в конце шестидесятых годов. Они упростили эксплуатацию техники в специфических условиях Ближнего Востока, а также обеспечили унификацию с другими танками ЦАХАЛ. При всем этом, тактико-технические характеристики не изменялись.

В начале семидесятых годов, незадолго до Войны Судного Дня, танки Тиран 4/5 прошли более серьезную модернизацию, направленную на повышение боевых качеств. 100-мм пушки Д-10Т перестали устраивать ЦАХАЛ из-за своих невысоких характеристик, устаревших снарядов и проблем с логистикой советских 100-мм снарядов. Тираны получили более мощное вооружение. Также предусматривалось обновление средств управления оружием. В боевом отделении поместили новую установку с 105-мм нарезной пушкой Sharir – израильской версией орудия M68 от американского танка Patton. Вместе с орудием использовались новые прицельные устройства. Укладки боевого отделения переделали под 105-мм унитарные выстрелы. Также предприняты различные доработки, связанные с повышением технических и эксплуатационных характеристик. По названию орудия модернизированные танки получили индекс ש (Sh или Ш, буква «шин» на иврите), означает Сильный (Шарир). К началу войны 1973 года часть парка средних танков успела получить новые пушки, но прочие машины сохранили прежнюю комплектацию. В дальнейшем модернизация продолжилась, и доля носителей 105-мм пушки выросла. Во второй половине семидесятых предпринимались новые попытки модернизировать имеющиеся танки. Выполнялась замена смотровых приборов, в том числе с применением современной аппаратуры ночного видения. Изменялись емкости для хранения и перевозки имущества, внедрялись новые светотехнические устройства и т.д. В разное время пересматривался состав вооружения и их систем управления. На башне танков могло помещаться от одного до трех пулеметов винтовочного и крупного калибра. Некоторые машины сохраняли M2 над пушкой, тогда как на других его переносили на один из люков экипажа. Несколько раз осуществлялась модернизация прицелов, вычислителей и т.д. Часть танков получила инженерное оснащение – тралы или бульдозерные отвалы. К концу десятилетия танки Tiran 4/5 Sharir получили динамическую защиту Blazer.

В 1973 году арабские государства впервые использовали в бою новый грозный дар страны советов - средние танки Т-62. По результатам Войны Судного дня часть такой техники в хорошем состоянии досталась Израилю. Как и во время прошлых конфликтов, ЦАХАЛ не стали разбрасываться трофеями и использовала их в свою пользу. Танки Т-62 были приняты на вооружение под названием Tiran 6. Эти машины прошли примерно ту же адаптацию, что и Тираны 4/5 (пулемёты, радиостанции, канистры для воды, ящики ЗИП), пушку на них не меняли. Ввиду сравнительно небольшого количества захваченных Т-62 (200—300 штук) было произведено не более 100 экземпляров Tiran 6.

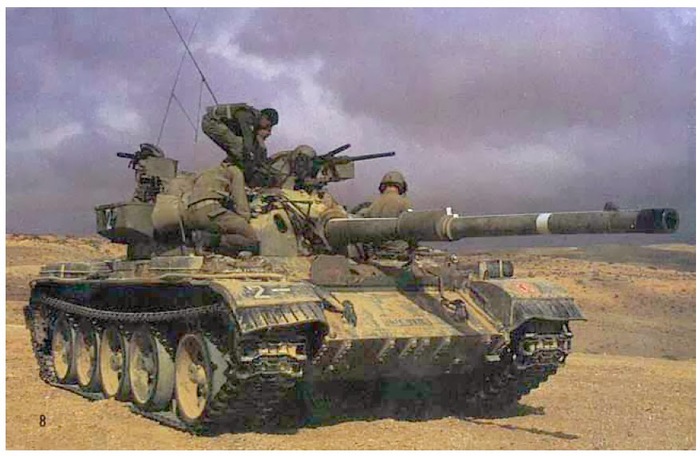

В восьмидесятых годах Израиль решил выйти на международный рынок. Танки Т-54/55 стоят на вооружении нескольких десятков стран, и многие из них могли бы заинтересоваться израильским проектом модернизации под названием Тi-67S. Модернизированный танк оснащался двигателем Detroit Diesel 8V-71T мощностью 609 л.с. и гидромеханической трансмиссией. Корпус и башню усилили динамической защитой Blazer. Для стрельбы из 105-мм пушки использовалась новая система управления огнем Matador на основе западных компонентов. Экспортный Тиран получил стабилизатор вооружения фирмы HR Textron Inc., теплоизоляционный кожух пушки, новую командирскую башенку, пассивные ночные приборы командира, наводчика и механика-водителя, новые органы управления танком (штурвал), новые ящики для снаряжения и т.д. За счет новой оптики и смотровых приборов танк мог работать днем и ночью. Насколько известно, ни одна страна не пожелала модернизировать свои Т-54/55 по израильскому проекту. Как и множество других вариантов модернизации старых советских танков, Ti-67S не оправдал надежд.

Средний танк (или основной боевой, тут как больше нравится) Tiran 4 Sharir представлял собой израильскую модернизацию советского Т-54 (в большинстве своём - Т-54-3 образца 1951 года) без существенных изменений конструкции. Имел классическую компоновку с расположением отделения управления спереди, боевого отделения с вращающейся башней в середине и моторно-трансмиссионное отделение в корме корпуса. Экипаж из четырёх человек включал механика-водителя, расположенного в отделении управления, а также наводчика, заряжающего и командира танка, имевших боевые места в башне. Длина машины с пушкой вперёд составляла 9 м, длина корпуса - 6.2 м, ширина - 3.27 м, высота - 2.218 м. Боевая масса составляла 35.5 тонн.

Бронезащита Tiran 4 не претерпела никаких изменений и оставалась на уровне Т-54. Для конца 1940-х и 1950-х годов она была более чем достаточной, защищала от всех сплошных и каморных бронебойных снарядов того времени. Толстые лобовые бронеплиты (100 мм) были расположены под углом 60° и 55°, что обеспечивало приведённую толщину бронирования в 180-200 мм. Борт корпуса защищался 80-мм бронёй, корма - 45-мм, днище имело толщину 20 мм. Корпус изготавливался методом сварки из стальных катанных бронеплит, башня же была литой. В лобовой проекции она имела переменную толщину от 160 до 200 мм, в бортовой - от 85 до 160 мм, в кормовой - от 56 до 65 мм. Крыша башни представляла из себя две катанных 30-мм бронеплиты, которые приваривались встык под некоторым углом друг к другу. Литые командирская башенка и погон люка заряжающего крепились на болтах. К моменту появления Tiran 4 Sh широкое распространение получили кумулятивные боеприпасы и ПТУР, против которых советская броня образца 51 года была бессильной. Также танк имел низкую противоминную стойкость. Расположение топливного бака и значительной части боеукладки в носу корпуса справа от мехвода представляло большую опасность в случае повреждения основной брони и снижало живучесть машины.

Основное вооружение Tiran 4 Sharir - 105-мм нарезная пушка Sharir, выпускавшаяся в Израиле по лицензии американская М68, которая в свою очередь являлась копией очень удачной британской пушки Royal Ordnance L7. Углы вертикальной наводки были ограничены в пределах -4 … +17° малым пространством внутри башни, что сильно усложняло ведение стрельбы в холмистой местности. Небольшая скорость поворота башни, составлявшая 10° в секунду, тоже налагала свои ограничения. Боекомплект составлял 34 снаряда, чего недостаточно для затяжного боя, притом 20 из них располагались в носу корпуса, их было неудобно извлекать, что замедляло перезарядку. Пушка могла вести огонь следующими снарядами: M392A2 — подкалиберный снаряд с бронепробитием до 296 мм на дистанции в 500 метров. Благодаря массе 4 кг и высокой начальной скорости 1478 м/с снаряд без труда пробивал большинство танков противника и при этом имел неплохое заброневое воздействие; M393 — бронебойно-фугасный снаряд (HESH) с максимальным бронепробитием до 127 мм на любой дистанции; M456 — кумулятивный снаряд с бронепробитием в 400 мм, серьёзным недостатком являлась чувствительность взрывателя к различным мелким препятствиям – заборам, кустам и т.д.; М416 — дымовой снаряд.

Вспомогательное вооружение включало спаренный с орудием 7.62-мм пулемёт М1919А4 с боекомплектом в 3000 патронов и такой же пулемёт с боезапасом 1000 патронов, установленный перед люком заряжающего. Иногда ещё один пулемёт монтировался и перед люком командира. Некоторые машины могли иметь 12.7-мм пулемёт М2 в дистанционно управляемой турели над пушкой, к нему полагалось 250 патронов. На части машин слева от командирской башенки устанавливался 60-мм миномёт SOLTAM для ведения огня дымовыми, осветительными и осколочными минами. Каждый из членов экипажа имел пистолет-пулемёт Uzi с запасом патронов и несколько осколочных гранат. Прицелы и приборы наблюдения были обновлены по сравнению с Т-54, командир получил бинокулярный прибор ночного видения. Слева на башне имелся прожектор.

В движение танк приводил советский дизель В-2-54 мощностью 520 л.с. Удельная мощность составляла 14.6 л.с./т. Механическая коробка передач имела 5 передач для движения вперёд и одну заднего хода. Тиран разгонялся до 51 км/ч по шоссе и 20-25 км/ч по умеренно пересечённой местности, скорость заднего хода ограничивалась 7.5-8 км/ч. Запас хода по шоссе составлял 290-320 км, по пересечённой местности не превышал 250 км. На правой надгусеничной полке располагались три дополнительных ёмкости для топлива, подключённые к топливной системе системой патрубков. Их использовали на марше, в бой предпочитали вступать с пустыми ёмкостями, так как они пробивались даже стрелковым оружием. Подвижности танка хватало для обычных тактических манёвров, но было недостаточно для стремительного сближения с врагом или ухода из-под огня.

Танк имел независимую торсионную подвеску катков, что позволило конструкторам снизить вес, сократить высоту и улучшить ходовые качества. Ходовая часть каждого борта состояла из 5 опорных литых металлических катков с обрезиненными ободами и гидравлическими амортизаторами на первом и последнем катках. Ведущие колёса задние, зацепление гусениц цевочное. Поддерживающих роликов не было, верхний обвод гусеницы двигался по опорным каткам. Широкая цельнометаллическая гусеница набраная из 90 однопальцевых траков оказывала давление на грунт 0.81 кг/см², что позволяло неплохо передвигаться по рыхлым грунтам. Благодаря большой ширине и незначительной длине корпуса, танк имел хорошую манёвренность, с другой стороны имела место существенная продольная раскачка при остановке. Тиран преодолевал подъём 30°, стенку высотой 0.8 м (меньше, чем другие танки из-за низкого расположения направляющего колеса), ров шириной 2.7 м, брод глубиной 1.4 м без подготовки.

Средние танки семейства Ti-67 начали службу в конце шестидесятых годов, и это определило их дальнейшую судьбу. Они участвовали во всех основных конфликтах следующих десятилетий, начиная с Войны на истощение 1967-70 годов. Затем в ходе Войны Судного дня (Yom Kippur) было задействовано 146 израильских танков Ti-67. В ходе боя за египетский город Суэц, защитниками Суэца было выведено из строя 10 израильских Тиранов. В ходе войны было убито 52 и ранено 150 танкистов трофейных машин. Затем Тираны использовались в ходе Ливанской войны 1982 года, а небольшое количество танков наиболее поздних модификаций воевали в Ливане до 2000 года. При этом роль Тиранов никогда не была значительной. Этому есть целый ряд причин. Во-первых, ЦАХАЛ получили всего несколько сотен танков на иностранной базе, и это ограничивало потенциал такой техники. Потери во время боев сокращали ее численность, а строительство израильских танков Меркава или закупка новых западных образцов уменьшали ее долю в войсках. Во-вторых, ощущались логистические проблемы и дефицит комплектующих, для ремонта повреждённых машин приходилось снимать детали с других танков, что не могло продолжаться бесконечно. В третьих, база танков Т-54/55 морально устарела, их бронирование не могло защищать от более совершенных бронебойных боеприпасов, не говоря уж о ПТУР и кумулятивных снарядах. Оставляла желать лучшего и подвижность. Ну и в четвёртых, сами экипажи не слишком любили эти танки из-за тесноты и отвратительной эргономики, шумности, духоты и ещё ряда причин. Тем не менее, Тираны всех модификаций активно использовались и вносили свой вклад в борьбу с противником. На них готовили танковые экипажи в учебных частях, они широко применялись во второй линии и на менее опасных участках фронта. Оборудованные бульдозерными отвалами и тралами Тираны активно использовались инженерными подразделениями. Наконец, во время манёвров и тренировок Тираны играли роль танков противника.

Активная эксплуатация Тиранов продолжалась до начала восьмидесятых годов, когда доля новой техники выросла до желаемых значений. Перестроенные Т-54/55 стали отправлять на утилизацию или на перестройку по иным проектам. Одним из главных результатов этого стало появление тяжелого БТР Ахзарит. Часть бронемашин без переделки продали третьим странам, в частности 12 Тиранов отправились в Уругвай. Однако подобные события не привели к полному отказу от устаревшей техники. Тираны разных версий оставались в частях и на хранении вплоть до начала XXI века. На 1991 сообщалось о наличии в частях 350-370 танков поздних модификаций. К настоящему времени все они списаны ввиду полного морального и физического устаревания, значительная часть перестроены в ТБТР, БРЭМ и прочие вспомогательные машины.

История танков семейства Тиран демонстрирует логичный и бережливый подход к сохранению и использованию трофейной бронетехники. Машины, пригодные к дальнейшей эксплуатации, сохранялись и обновлялись в соответствии с требованиями новых хозяев. Все это позволяло усиливать бронетанковые части ЦАХАЛ и обеспечивать преимущества перед противником – в том числе чтобы захватывать новые трофеи. Со временем Израиль смог организовать массовое производство собственной техники с высокими характеристиками, и только после этого трофейные Тираны начали выходить из эксплуатации. Однако созданный на их базе тяжёлый бронетранспортёр заложил основу для целой плеяды подобных машин на разных базах, а также концепцию их боевого применения, которая сильно изменила доктрину ЦАХАЛ. Но об этом позже.

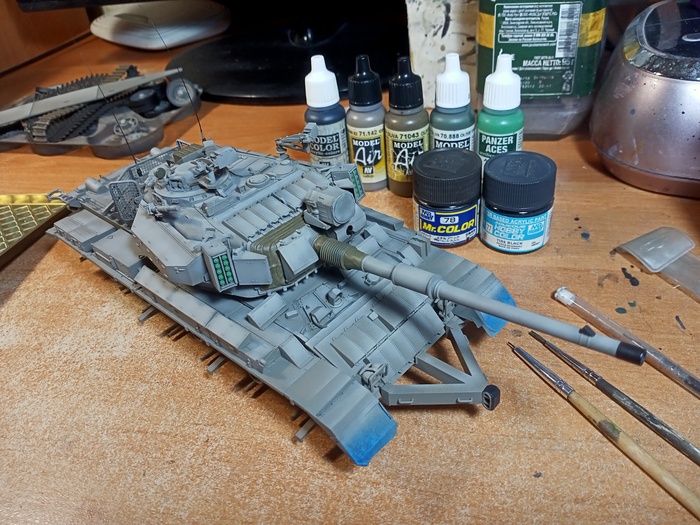

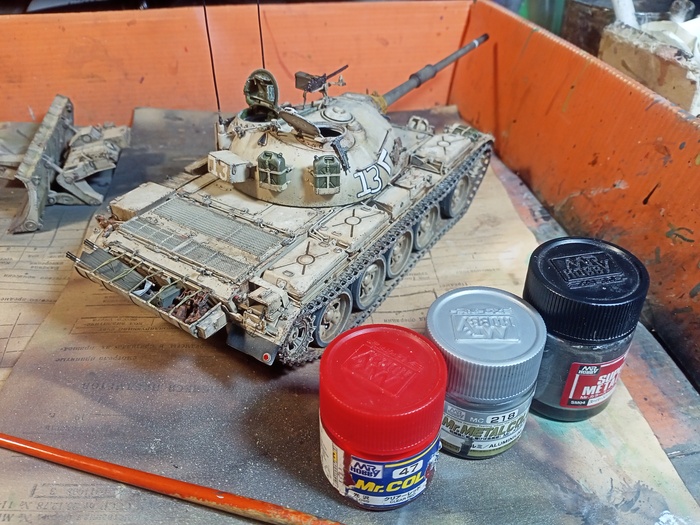

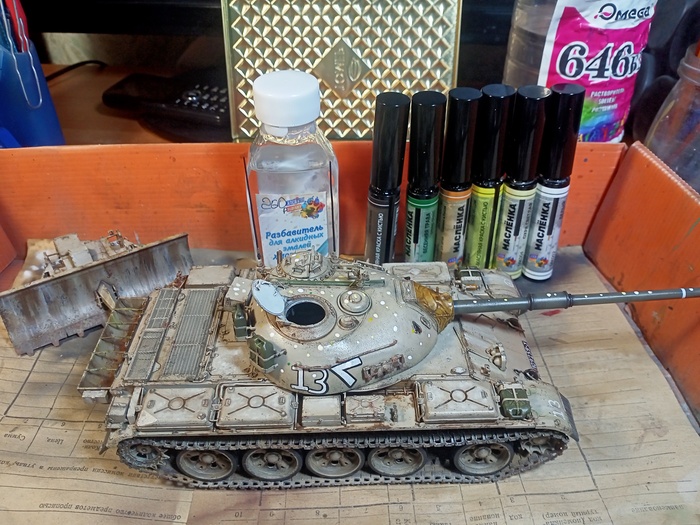

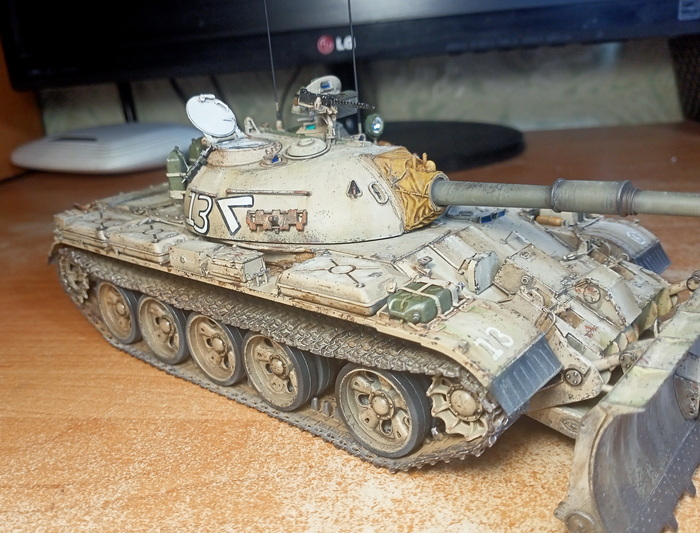

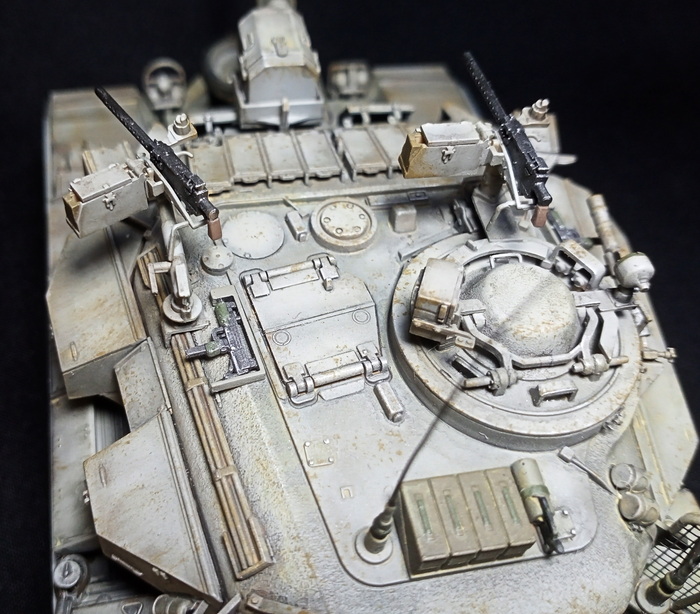

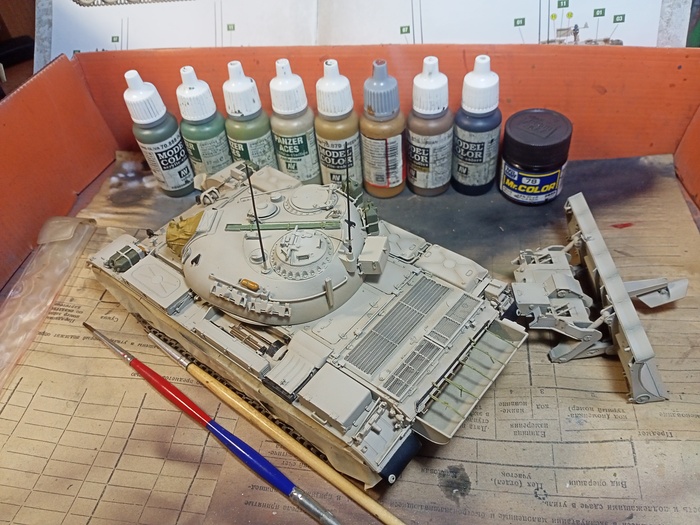

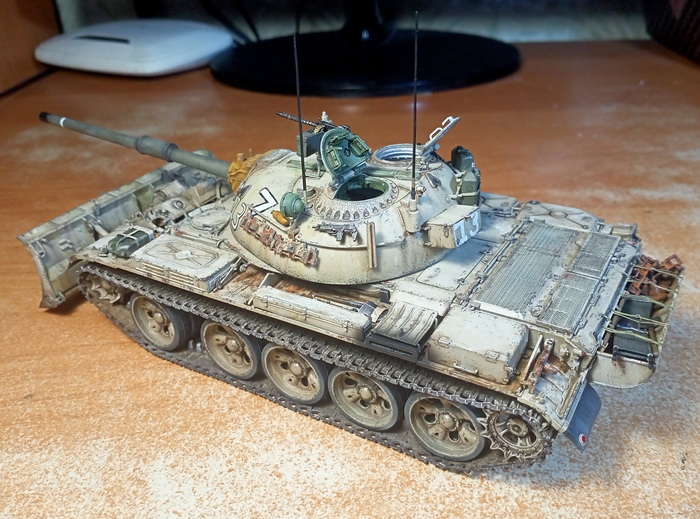

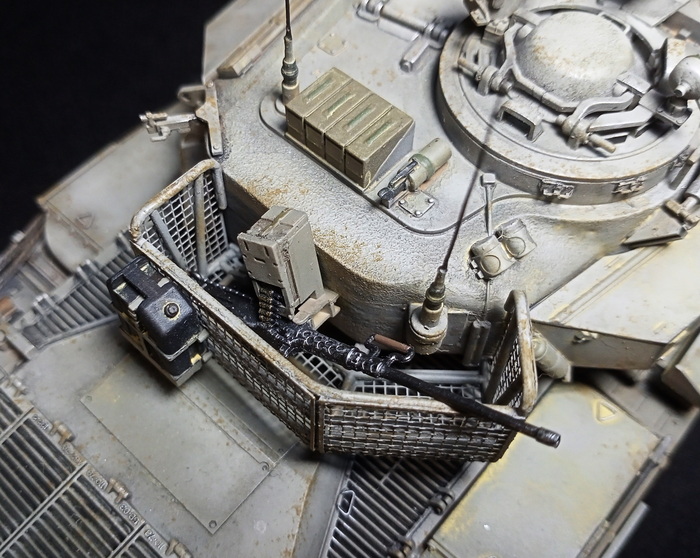

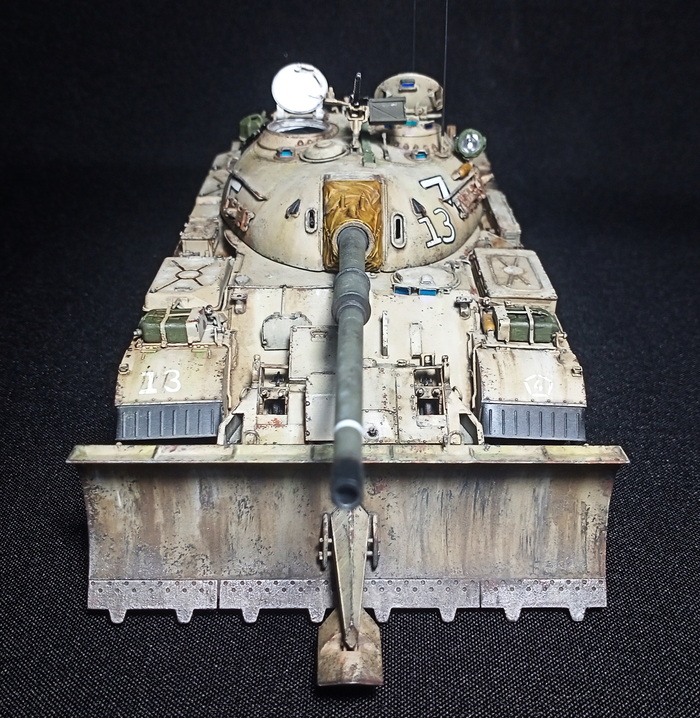

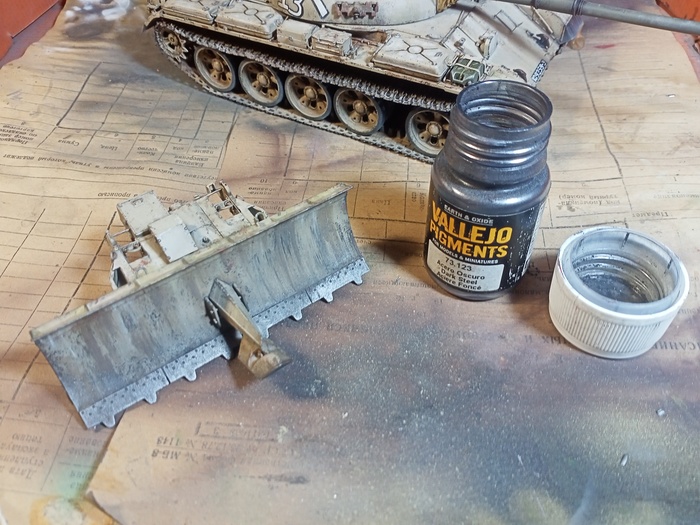

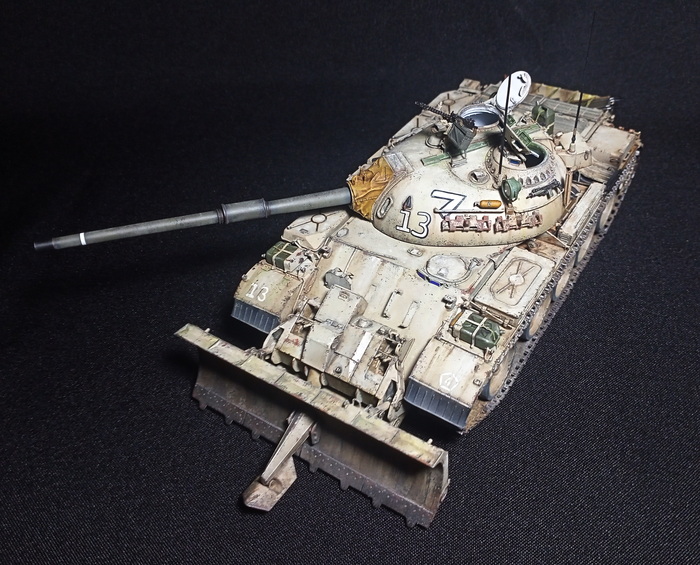

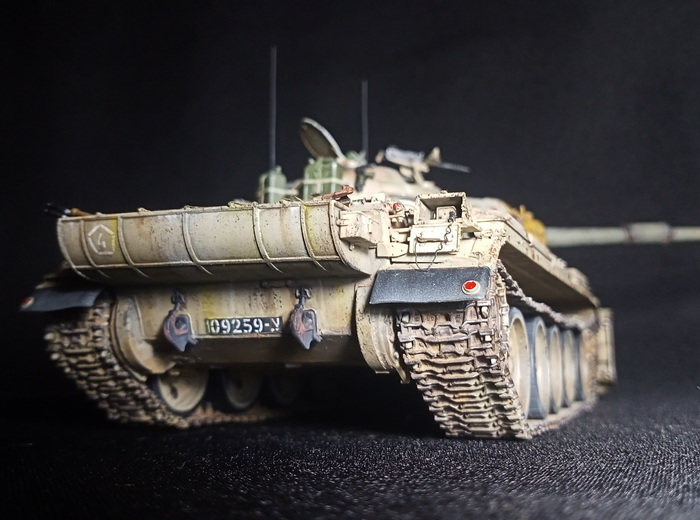

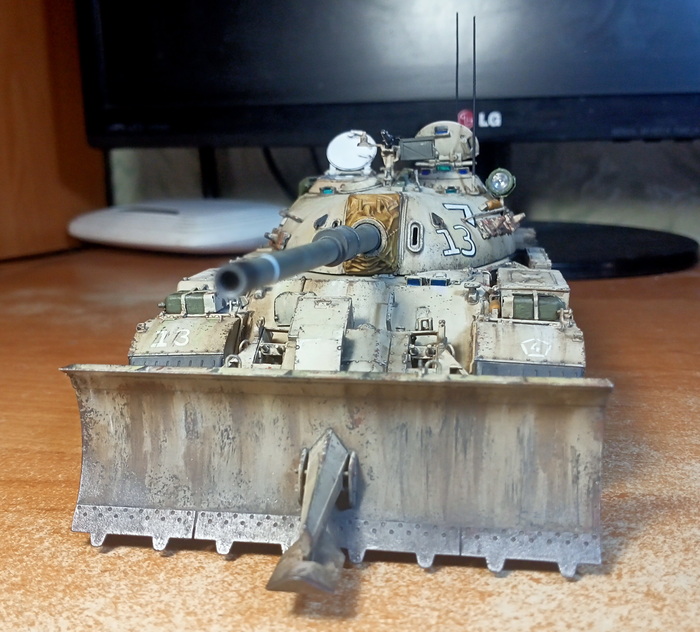

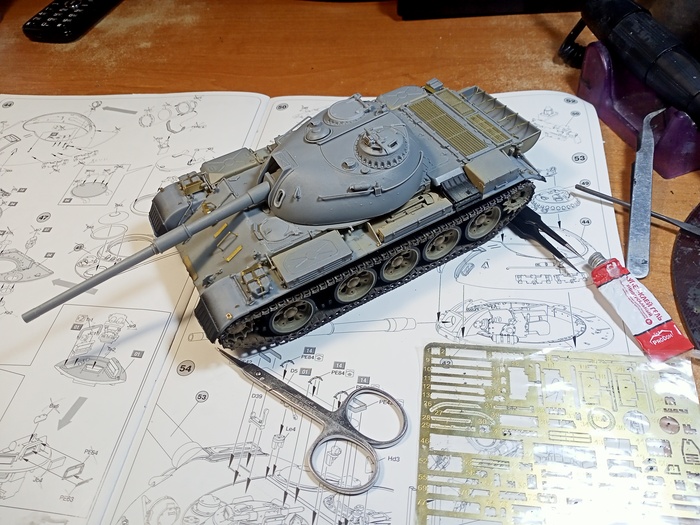

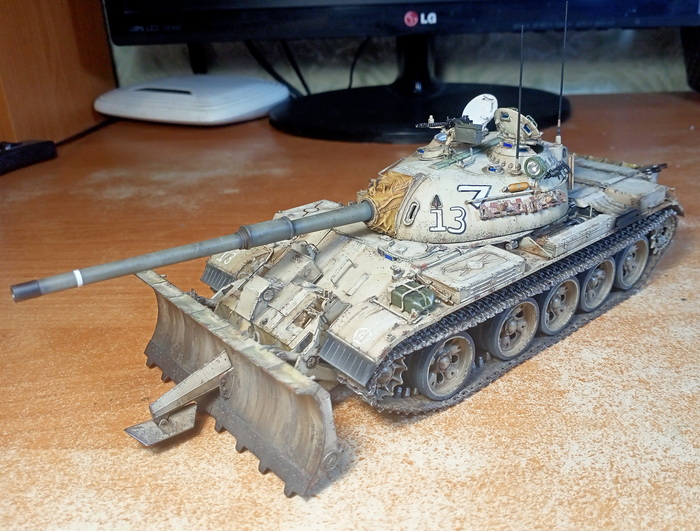

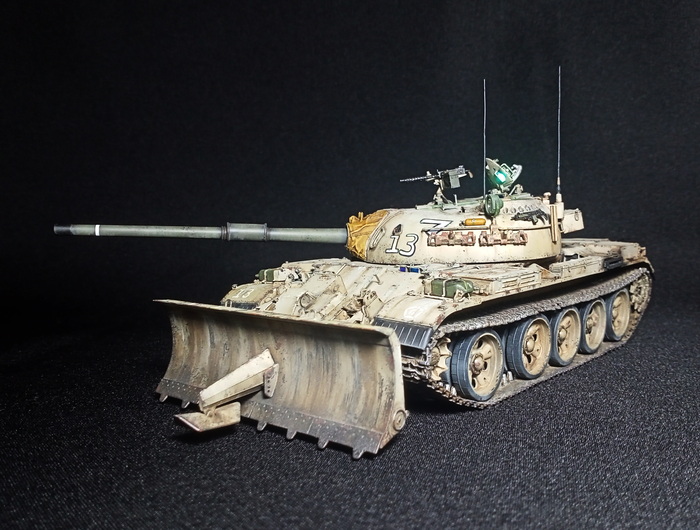

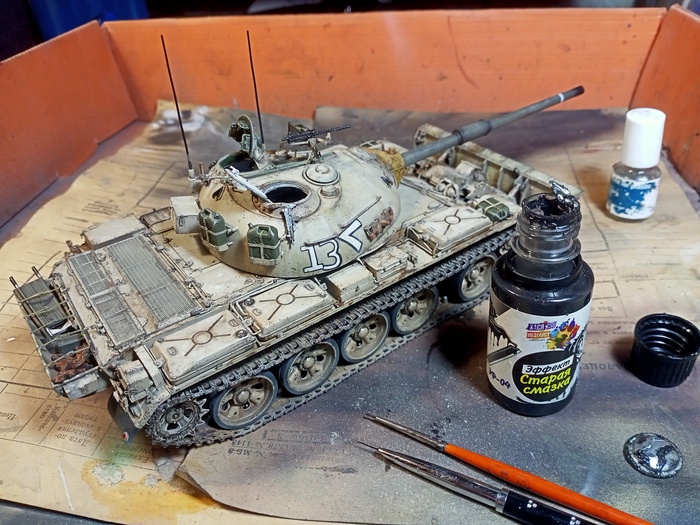

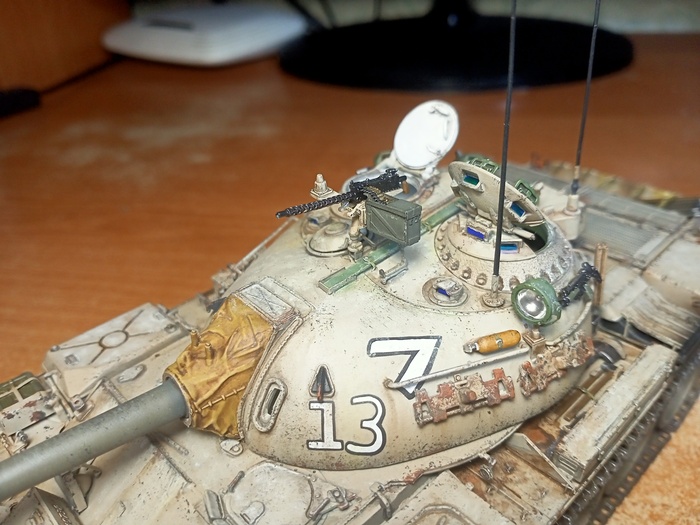

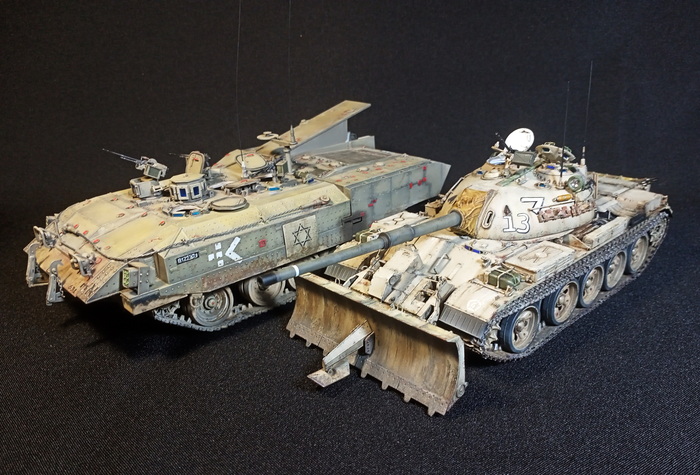

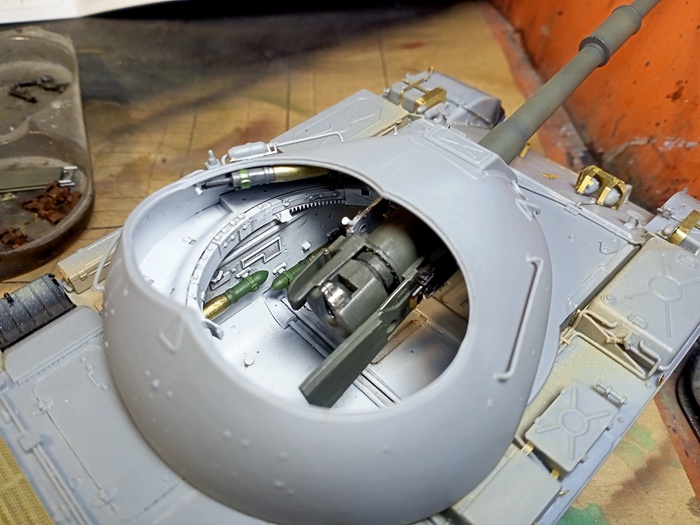

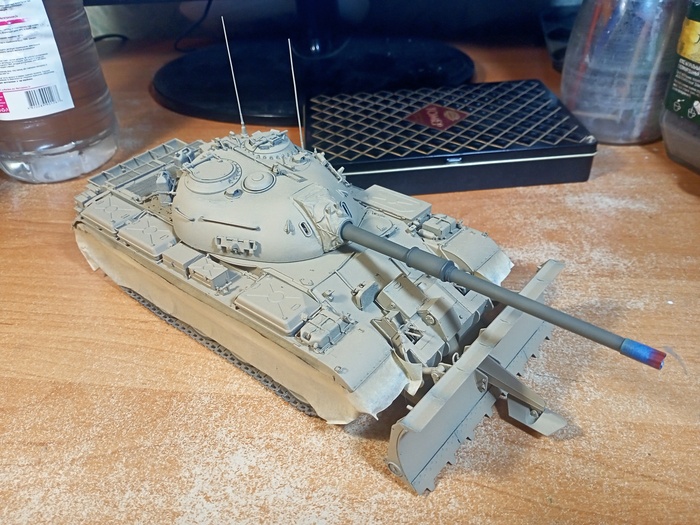

Представлена модель Tiran 4 Sharir раннего типа с бульдозерным отвалом. Танк модифицирован из Т-54-3 образца 1951 года. Относится к раннему типу - не имеет миномёта и забашенной корзины, несёт один зенитный пулемёт. Машина из состава инженерных войск второго эшелона, Война Судного дня, Синайский фронт, октябрь 1973 года. Модель фирмы MiniArt, масштаб 1/35.

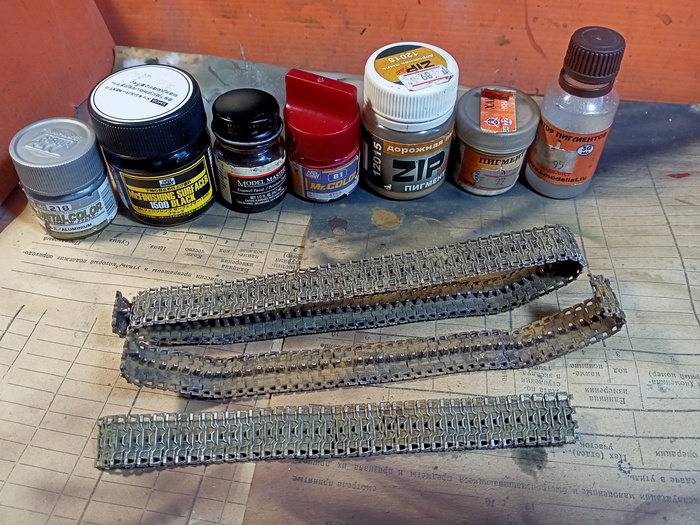

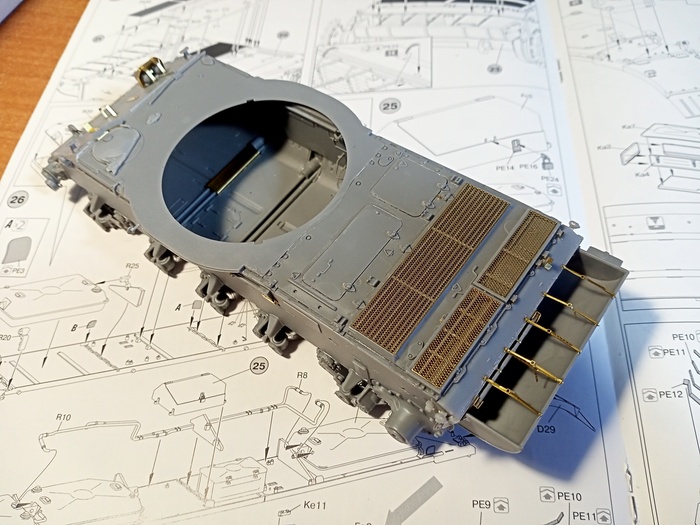

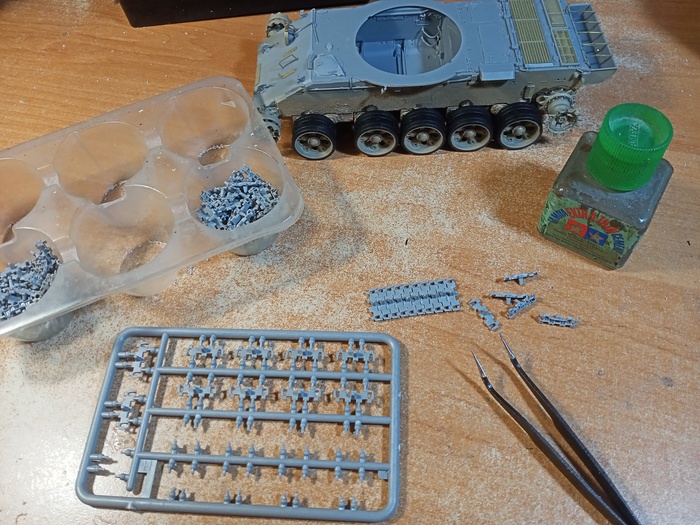

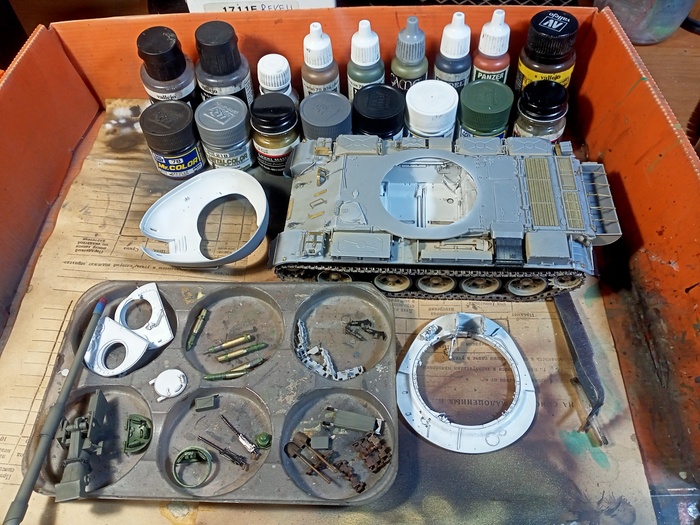

Обзор набора, заметки о сборке и покраске модели тут:

Tiran 4 Sharir с бульдозерным отвалом (1/35 MiniArt). Заметки по сборке

При написании статьи использованы материалы из источников:

https://ru.wikipedia.org/wiki/Т-54

https://ru.wikipedia.org/wiki/Т-55

https://ru.wikipedia.org/wiki/ТИ-67

https://wiki.warthunder.ru/Tiran_4S

https://topwar.ru/164012-tanki-semejstva-tiran-trofei-na-pol...

На этом пока всё, в следующем посте займёмся сборкой действующей модели электроинструмента в масштабе 1/1! Потому подписывайтесь, а также заходите в мою группу Вконтакте, где можно обсудить лично всякие вопросы и даже заказать изготовление модели (https://vk.com/warminiarts). А сейчас - благодарю за внимание и хорошего времени суток!

В Великобритании в начальный период Второй Мировой войны было принято деление танков на пехотные, крейсерские и лёгкие. Пехотные предназначались для сопровождения пехоты, и им было необязательно уметь двигаться намного быстрее бегущего человека, а вот броня и вооружение были в приоритете. Это были неповоротливые медлительные машины с достаточно мощными пушками и по-настоящему крепкой бронёй (типичный пример - Matilda). В отличие от них крейсерским танкам предписывалось действовать самостоятельно, в отрыве от пехоты и прочих союзных войск. Тут в приоритете уже были скорость и маневренность, что налагало серьёзные ограничения на массу, следовательно на толщину брони и мощность вооружения. Представители этого типа танков были относительно резвыми, однако обеспечивали экипажу лишь противопульную защиту и не несли тяжёлых пушек (типичный «крейсер» - Crusader). Стоит также упомянуть, что названия всех крейсерских танков традиционно начинались с литеры «С» (от Cruiser). Лёгким же танкам отводились второстепенные роли (разведка, боевое охранение, сопровождение обозов и т.д.) и они предсказуемо имели пулемётное вооружение и лёгкую броню. После пары лет боёв стали очевидны недостатки традиционного распределения танковых ролей - пехотным танкам категорически не хватало мобильности, а крейсерским - защищённости и огневой мощи. В некоторой степени это решалось дальнейшей модификацией уже существующих танков (пехотные получали более мощные двигатели, «крейсера» экранировались дополнительной бронёй и получали более мощные орудия). Однако требовалось кардинальное решение всех проблем. И с 1943 года конструкторы туманного Альбиона принялись за разработку «универсального танка», который должен был вобрать в себя сильные стороны как пехотных, так и крейсерских танков, в дальнейшем заменив на поле боя и те, и другие. Задача на первый взгляд столь амбициозная, на самом деле была в то время уже вполне решаемой в первую очередь благодаря появлению по-настоящему мощных и надёжных двигателей. Возрастание удельной мощности позволяло довести бронирование до уровня пехотного танка, установить вооружение, подходящее тяжёлому танку и при этом сохранить подвижность на уровне крейсерского. В дальнейшем эта концепция распространится на весь мир и сделает устаревшими все кавалерийские, крейсерские, пехотные, средние и тяжёлые танки. Все эти ниши займёт универсальный боец - Main Battle Tank - MBT (основной боевой танк - ОБТ).

Результатом конструкторских работ британцев стал танк, получивший имя Centurion (Центурион) - как видим, традиция наименования с буквы «С» передалась от крейсерских танков (и сохраняется до сих пор - Chieftain, Challenger). Первая серийная модификация танка - Centurion Mk.I - имела боевую массу порядка 47 тонн и была защищена весьма солидной бронёй - ВЛД имела толщину 3 дюйма (76.2 мм) и устанавливалась под значительным углом в 57°, НЛД имела ту же толщину, но под меньшим углом, борта и корма защищались несколько хуже - 51 и 38 мм соответственно под прямым углом; лоб башни хоть и не имел особых рациональных углов наклона, но при этом впечатлял своей толщиной — 127 мм, притом как маска орудия, так и башня были забронированы одинаково. И борт, и корма башни защищались тремя дюймами литой британской стали. В движение танк приводил бензиновый двенадцатицилиндровый авиационный двигатель Rolls-Roys Meteor мощностью 640 л.с. Танк был вполне резвым - быстро разгонялся до максимальной скорости в 37 км/ч, на пересечённой местности уверенно держал 28-30 км/ч, при этом широкая гусеница позволяла уверенно чувствовать себя на рыхлом грунте. В отличие от других британских танков, Centurion имел приличную скорость заднего хода - 13 км/ч. Всё вооружение танка устанавливалось в башне и состояло из английской 76.2 мм противотанковой пушки QF 17-pounder (той самой семнадцатифунтовки, что запихивали в Sherman Firefly) и спаренной (но имеющей собственные углы наводки благодаря шаровой установке) 20-мм пушки Oerlikon. Основное орудие имело хорошие углы наводки и пробивало от 110 до 192 мм брони (в зависимости от типа снаряда) с расстояния 900 м. Для своего времени характеристики машины впечатляли - он был достойным соперником как для «Тигров» и «Пантер», так и для более новых немецких танков. Вот только сразиться с ними «Центурион» не успел. Поступление новых танков в британские войска началось летом 1945 года, уже после окончания боевых действий в Европе.

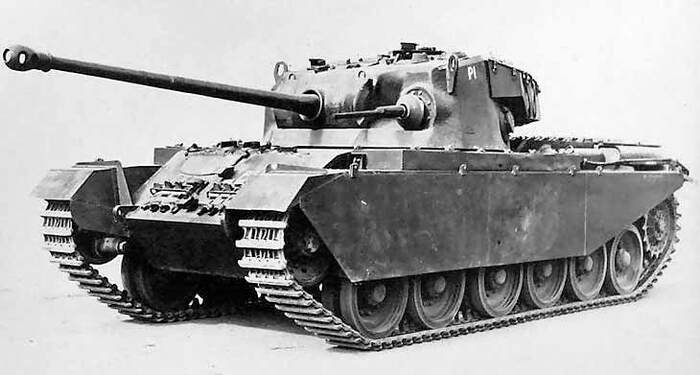

Centurion Mk.I было произведено порядка 100 единиц. Параллельно с ним производился до 1948 года Centurion Mk.II, отличавшийся новой башней с заменой спаренной малокалиберной пушки 7.92-мм пулемётом BESA. В новой версии инженеры Vickers-Armstrong использовали литую башню с приваренной крышей, усилили бронирование башни до 152 мм в лобовой проекции и до 89 в бортовой и кормовой; также установили стабилизатор для 17-фунтового орудия. Эта модификация стала более массовой, превысив тираж 700 танков. В 1951-52 годах часть из них были модернизированы до уровня Mk.3, а часть переоборудованы в БРЭМ. Centurion Mk.3 отличался в первую очередь пушкой - 17-фунтовку заменили скорострельным 20-фунтовым орудием QF 20-pounder (привычный калибр - 83.9 мм, что принято округлять до 84 мм). Эта замена существенно повысила огневую мощь танка, ведь новое орудие разгоняло бронебойный снаряд до начальной скорости 1020 м/с и подкалиберный - до 1465 м/с, что обеспечивало бронепробитие на уровне 210 мм для обычного бронебоя и 287-305 мм для подкалиберного на дальности 1000 м. Помимо пушки было внесено ещё несколько небольших изменений. Mk.3 стал самой массовой модификацией «Центуриона» с общим количеством в 2833 танка, не считая машин на его базе. К 1950 году производство «Центуриона Мk.3» шло полным ходом и достигало четырёх танков в неделю - значительное число для такой сложной машины в условиях разоренной войной британской промышленности. Танк производился на предприятиях Royal Ordnance Factory Barnbow в Лидсе и Vickers Armstrong в Элсвике около Ньюкасла. Стоимость «Центуриона» в то время составляла приблизительно 38 000 английских фунтов или 100 000 долларов США. Служба танка в Британской Рейнской армии в оккупированной Германии обозначила необходимость множества незначительных усовершенствований, и в ходе производства Мk.3 были внедрены почти 250 модернизаций. Большой проблемой оставался неадекватный запас хода «Центуриона» (авиационный «Метеор» был очень прожорлив). Строевые части в Германии пробовали импровизировать с различными дополнительными топливными ёмкостями в кормовой части танка на подобие советских танков, но они не особенно удовлетворяли и к тому же были уязвимы при любых дорожных происшествиях.

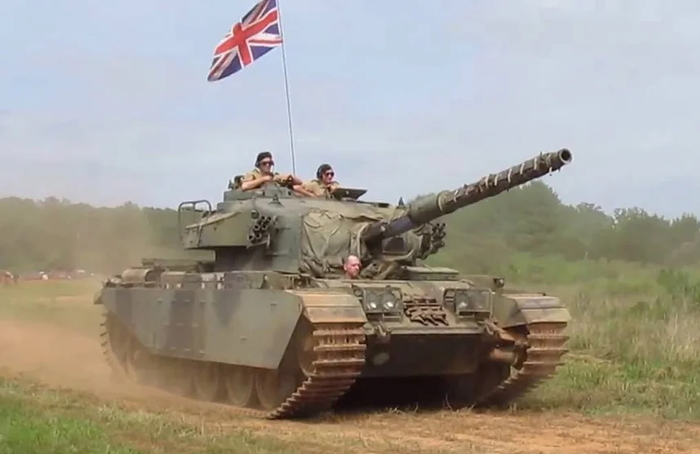

Следующим стал Centurion Mk.5, модификация с 7.62-мм пулемётом M1919A4 вместо 7.92-мм BESA и рядом небольших изменений. Танк получил возможность установки 12.7-мм пулемёта Браунинг М2 для пристрелки 20-фунтовой пушки (на небольших дистанциях баллистика пули и снаряда очень схожа). Более заметное отличие получил Centurion Mk.6 - его корпус защитили дополнительной бронёй, а в башню установили пушку L7 калибром 105 мм, впоследствии признанную крайне удачной и ставшей «золотым стандартом» западной танковой пушки до массового распространения 120-мм орудий. Версия Mk.6/1 получила также приборы ночного видения. Дальнейшие модификации имели уже не такие значительные отличия. Centurion Mk.7 получил третий топливный бак, Mk.8 - новую маску пушки и командирскую башенку, модификации с Mk.9 по Mk.13 получали пристрелочный крупнокалиберный пулемёт, активные приборы ночного видения, оборудование для подводного вождения, улучшенные средства связи и т.д. в различных комбинациях. Общее количество произведённых танков «Центурион» всех модификаций достигает 4423 штук, не считая прототипов и различных машин на базе. «Центурион» составлял основу танкового парка Великобритании вплоть до середины 1960-х, когда был сменён основным боевым танком Chieftain.

Centurion различных модификаций а также машины на его базе активно поставлялись на экспорт, притом после снятия танка с вооружения в Великобритании объёмы и география поставок только расширились. Эти танки были приняты на вооружение как армий европейских стран (Швеция, Швейцария, Нидерланды, Австрия, Дания), так и многих других (Австралия, Новая Зеландия, Канада, Индия, ЮАР, Египет, Ирак, Иордания, Кувейт, Ливан, Ливия, Сомали, Сингапур). Британские «Центурионы» воевали в Корейской войне, принимали участие в Суэцком кризисе, во время гражданской войны в Йемене и Ираке, в Фолклендской войне, подавляли восстания ИРА и даже принимали участие в войне в Персидском Заливе в 1991 году. В составе бронетанковых войск других стран «Центурионы» воевали во Вьетнаме, в ходе Индо-пакистанских войн (12 сентября 1965 года произошёл довольно редкий случай в истории: «Центурион» 17-го полка «Poona Horse» командира Наиба Рисальдар Харбхаджан Сингха и наводчика Совара Харбанс Сингха выстрелом осколочно-фугасного 84-мм снаряда сбил пакистанский вертолёт Bell OH-13), войны в Иордании, известной как Чёрный сентябрь, гражданской войны в Ливане, гражданской войны в Анголе и в войне Сомали против Эфиопии. Был «Центурион» и участником многих арабо-израильских войн, притом зачастую с обоих сторон, но об этом позже. Сильными сторонами танка оказались довольно мощное вооружение и бронирование лобовой проекции, неплохой была и подвижность. Главным недостатком был малый запас хода, не достигавший 200 км по шоссе, требовательность авиационного бензинового двигателя и слабое бронирование борта корпуса. В некоторых странах «Центурионы» состояли на вооружении, либо были в запасе, либо на хранении до 2010-х годов. Часть из них подверглась глубокой модернизации, что существенно повысило актуальность старого танка на поле боя. Один из примеров - южноафриканский «Олифант», получивший дизельный двигатель мощностью от 900 до 1040 л.с., полностью перепроектированную ходовую часть с торсионной подвеской, усиленную броню и новую башню с современной СУО, прицелами и приборами наблюдения. Эти машины состояли на вооружении армии ЮАР до 2011 года.

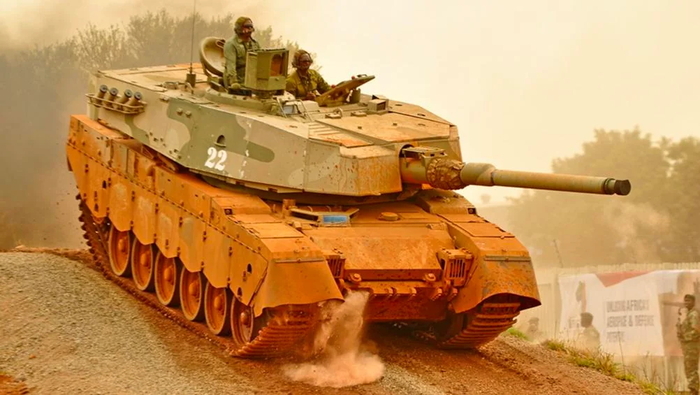

Но не только умельцы из Южноафриканской Республики смогли повысить характеристики и боевую ценность английского «Центуриона». Есть на Ближнем Востоке одна страна, которая славится умением вдыхать в устаревающие иностранные образцы оружия новую жизнь, отлаживать их для своих нужд, а потом ещё длительно и вполне успешно применять на поле боя. Речь идёт об Израиле. Первое обращение Израиля к Великобритании по вопросу возможной закупке танков Centurion датируется 1953 годом, решение о продаже принято в 1955, но по ряду политических причин контракт был подписан только в 1958 году. Первые танки поступили в Израиль в 1959 году. Закупались подержанные танки модели Mk.5, а также новые Mk.7 и Mk.8, есть сведения о закупке некоторого количества Mk.3. Подержанные танки закупались после капитального ремонта, кроме того, оригинальная 20-фунтовка заменялась на 105-мм пушку L7. До 1964 года капитальный ремонт и замена пушки выполнялись в Великобритании, после — непосредственно в Израиле. Некоторые танки поступили в ЦАХАЛ (армию обороны Израиля) с оригинальным орудием, но в большинстве случаев оно было заменено. Всего было закуплено около 1100 танков, последние из них были получены в 1973 году. Поступившие на вооружение танки получили в израильской армии название שוט (Sho't, Шот - кнут, бич), для танков с 20-фунтовой пушкой использовалось английское название Centurion.

Модернизация танков «Шот» началась в 1969 году на израильском танкоремонтном заводе. Начиная с 1970 года на вооружение поступали только модернизированные танки, остальные использовались в качестве учебных или отправлялись на хранение. Модернизация затрагивала большинство систем и исправляла наиболее очевидные недостатки. Во-первых, английский бензиновый двигатель водяного охлаждения «Метеор» заменялся на американский дизель Continental AVDS-1790-2АС с воздушным охлаждением производства компании Continental Motors. Во-вторых, вместо механической трансмиссии устанавливалась гидромеханическая типа «кросс-драйв» Allison CD850-6 также американского производства. Эти изменения требовали полной перекомпоновки моторного отделения, в связи с новой системой охлаждения крышка МТО получила другую форму и многочисленные решётки, а на надгусеничных полках установили бронированные воздушные фильтры. Была полностью заменена электросистема танка, также были установлены новые головные фары. В ходе модернизации удалось увеличить подвижность, запас хода, упростить управление, а также уменьшить пожароопасность за счет перехода на дизельное топливо. Кроме того, новые дизельные двигатели имели намного больший моторесурс, чем устаревшие английские «Метеоры». Приятным бонусом было увеличение свободного места в боевом отделении, что позволило увеличить боезапас танка до 72 выстрелов. Модернизированные танки получили название שוט קל (Sho't Kal, Шот Каль - лёгкий кнут). Образовалось такое название не из-за какого-либо облегчения машины, а по иной причине: «Каль» является жаргонным сокращением от названия двигателя «Континенталь», установленного на танк. Официальное же название ещё подразумевало добавление буквы «Алеф» - первой буквы алфавита, то есть полное название было «Шот Каль Алеф». Немодернизированные танки с тех пор неофициально стали называться «Шот Метеор» или «Шот бензин».

Израильские инженеры не ограничились одним этапом модернизации. Вслед за «Шот Каль Алеф» довольно скоро появился Sho't Kal Bet - вторая модификация, получившая гидравлические приводы управления башней и орудием, вместо изначальных электрических. Результатом следующего этапа модернизации танков Sho't Kal, проходившего с конца 1970-х по начало 1980-х годов, стала модификация Sho't Kal Gimel. Танк получил дополнительные пулемёты, новые 10-зарядные дымовые гранатомёты на бортах башни, а также пакеты динамической защиты Blazer, устанавливавшиеся во лбу корпуса и башни и по периметру погона башни танка. Помимо этого, «Гимель» получил лазерный дальномер и двухплоскостной стабилизатор орудия Honeywell, такой же как на танке M60A1. Установили более мощный генератор и изменили систему выпуска.

«Шот Каль Гимель» представляет собой ОБТ классической компоновки с расположением отделения управления спереди, боевого отделения с вращающейся башней в средней части корпуса, моторно-трансмиссионного отсека - в задней. Длина корпуса - 7.6 м, ширина танка - 3.39 м, высота - 3.01 м, боевая масса - 54 тонны. Экипаж состоит из четырёх человек - механика-водителя, рабочее место которого расположено в отсеке управления, а также командира танка, наводчика и заряжающего, расположенных в башне. Боевое отделение танка отделено от механика-водителя и части боеукладки бронестенкой толщиной 17 мм. Общее бронирование Sho't Kal Gimel досталось от своего предшественника Alef и соответственно от танка «Центурион», но ввиду интенсивности войн и участившихся случаев использования сирийской и египетской армиями советских ПТУР и кумулятивных противотанковых снарядов, на Gimel наварили дополнительную бронеплиту на ВЛД, а также установили модули динамической защиты Blazer, которая дала дополнительные 260 мм защиты от кумулятивных снарядов.

В моторно-трансмиссионном отделении установлены 12-цилиндровый дизельный двигатель воздушного охлаждения Continental AVDS-1790-2A мощностью 750 л.с. и гидромеханическая трансмиссия Allison CD-850-6A, обеспечивающие максимальную скорость до 48 км/ч вперед и 8 км/ч назад, скорость по умеренно пересечённой местности составляет 32-35 км/ч. Танк имеет 6 передач вперёд и 2 назад. Ходовая часть включает по шесть опорных катков, шесть поддерживающих роликов, ведущее колесо сзади и направляющее спереди на сторону. Подвеска - сблокированная попарно, на вертикальных пружинах, типа Хорстмана. Гусеница цельнометаллическая, каждая состоит из 103 одногребневых однопальцевых траков. Сбоку ходовая часть закрывается тремя съёмными броневыми экранами. К буксировочным рымам нижней лобовой детали может крепится треугольный таран, использующийся для разрушения баррикад, сталкивания транспортных средств с пути танка и т.д.

Главным вооружением Sho't Kal Gimel является израильское 105-мм нарезное орудие Sharir, которое является модификацией британского орудия Royal Ordnance L7. Углы вертикальной наводки составляют от -10° до 18°. Полный боекомплект составляет 72 снаряда, из них 11 расположены в боеукладке первой очереди. Sho't Kal Gimel имеет следующую номенклатуру снарядов: M152 — кумулятивный невращающийся снаряд, имеет хорошее бронепробитие, но далеко не лучшее заброневое воздействие и крайне чувствительный взрыватель, из-за чего он может взвестись даже об куст или ветку дерева; M156 — бронебойно-фугасный снаряд (HESH), также имеет очень чувствительный взрыватель, но при этом ещё и плохую баллистику, подходит для поражения легкобронированной техники на ближних дистанциях; M111 — оперённый бронебойный подкалиберный снаряд с отделяющимся поддоном (ОБПС), имеет пробитие свыше 300 мм на 1000 м, также имеет хорошую баллистику и при пробитии создаёт много осколков; M416 — дымовой снаряд. Система управления огнём включает лазерный дальномер, прибор ночного видения и двухплоскостной стабилизатор орудия.

Все израильские танки имеют большое количество дополнительного вооружения, не стал исключением и «Шот Каль Гимель». С пушкой спарен 7.62-мм пулемёт L3A1 (лицензионная израильская версия Browning M1919A4). Ещё два таких же пулемёта расположены на крыше башни перед командирской башенкой и люком заряжающего. Боезапас к этим пулемётам составляет 3500 - 4750 патронов. На маске орудия может быть установлен спаренный крупнокалиберный пулемёт Browning M2HB .50 калибра, использующийся для поражения легкобронированных целей, а также пристрелки орудия на небольших дистанция, его боезапас составляет 1000 патронов. Вместо него может быть установлен мощный инфракрасный прожектор. «Изюминкой» танков ЦАХАЛа является 60-мм миномёт Soltam, на «Шот Каль Гимель» он располагается справа от командирской башенки. Осуществлять наведение и вести огонь из миномёта можно только снаружи башни. Бекомплект составляет 30 осколочно-фугасных, осветительных и дымовых мин. Также на крыше башни закреплены два 9-мм пистолета-пулемёта Uzi - оружие самообороны экипажа. Два 10-ствольных дымовых гранатомёта находятся по бокам от маски орудия и используются для постановки дымовых завес.

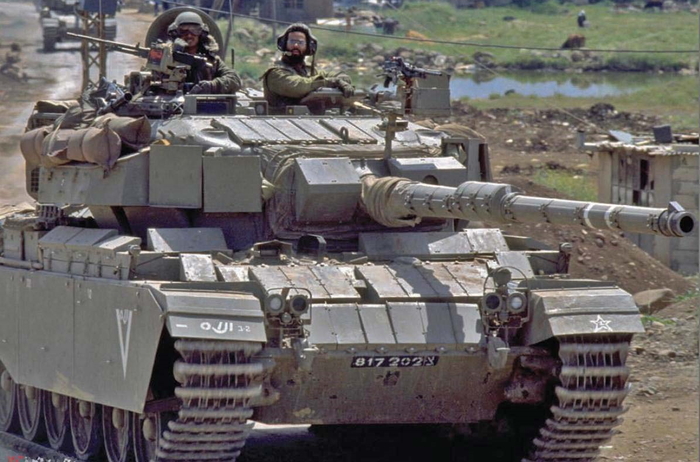

Дальнейшейим развитием линейки стал Sho't Kal Dalet, получивший новую СУО «Барак-Ор», также пулемёты «Браунинг» .30 калибра были заменены на более современные MAG-58. Модификация «Шот Каль Хей» отличалась лишь СУО «Галь», но в серию не пошла, был построен только один опытный образец. Всего же в Израиле было переоборудовано 1080 танков Centurion. Танки Sho't Kal состояли на вооружении до 1992 года, после чего значительная часть (около 300 машин) оставались в учебных и резервистских частях. Полностью процесс снятия с вооружения завершился в 2007 году. И даже после этого танки не были утилизированы либо проданы! На их базе были созданы тяжёлыйе бронетранспортёры, некоторые из которых используются и поныне.

Танки Sho't принимали участие в Шестидневной войне 1967 года. На момент начала войны в израильской армии насчитывалось 385 таких танков, из них 293 боеготовых. Только 10 танков были вариантом с 20-фунтовым орудием, остальные имели 105-мм пушку. На синайском фронте потери Израиля составили 132 танка, включая 53 танка «Шот». Учитывая численность бронетанковых войск Армии обороны Израиля, ущерб весьма значительный. Кроме того, погибло много подготовленных танкистов, в том числе офицеров. Но если израильские потери серьёзные, то египетские — катастрофические. Из 935 танков и САУ уничтожено и захвачено как трофеи по разным данным от 550 до 825 машин: 291 Т-54А, 82 Т-55, 251 Т-34/85, от 19 до 72 ИС-ЗМ, 55 «Шерманов», 30 «Центурионов», от 14 до 29 ПТ-76 и 51 СУ-100 и несколько сот БТР.

Танки «Шот» использовались в операциях Войны на истощение 1967-70 годов. 21 марта 1968 года во время сражения при Караме, крупнейшей танковой битвы Войны на истощение, Израиль задействовал для вторжения 44 танка «Шот» 7-й бронетанковой бригады. Также имелись 3 БРЭМ и несколько танков «Шерман». Иордания противопоставила им около 100 танков M47/48 («Паттон») 60-й бригады. В ходе танкового сражения Иордания потеряла 33 танка «Паттон» подбитыми (из них 13 безвозвратно), также были подбиты 39 лёгких бронемашин и потеряны около 10 орудий. Есть информация, что 2 из 13 потерянных танков достались израильтянам в качестве трофеев. Потери израильтян составили 30 подбитых танков «Шот», из которых 2 боеспособных и 1 сгоревший остались на территории противника, 6 получили критические повреждения но были отбуксированы и 21 получили не критические повреждения. Таким образом, битва при Караме была довольно жестоким танковым сражением, в котором за один день было подбито свыше 100 единиц бронетехники. 21 января 1970 года израильская армия при поддержке более 60 бронемашин атаковала палестинские лагеря на границе с Иорданией. В ходе столкновения было уничтожено 2 израильских танка. За время всей войны на истощение Израиль потерял 72 танка, значительная часть из которых были «Центурионы»и «Шоты». Неясно включены ли сюда потери на сирийском и иорданском фронте либо это потери только на египетском фронте. 27 июня 1970 года израильские войска на Голанских высотах начали операцию «Килтон-10», в которой участвовал 74-й танковый батальон из примерно 30 «Шотов». Согласно заявлениям одних израильских источников в этой операции было уничтожено около 35 сирийских танков Т-55, в то же время по данным других израильских источников было подбито около 30 сирийских танков и САУ, включая Т-34-85 и СУ-100. Ни одно из этих заявлений не имело подтверждения от сирийской стороны, по данным Сирии за время всей «Войны на истощение» сирийские потери составили 18 танков. В столкновениях на Голанских высотах зимой 1972—1973 годов израильские танки первый раз встретились с переносными ПТРК «Малютка». Сирийцы с их помощью уничтожили несколько израильских танков.

На момент начала Войны Судного Дня в 1973 году в ЦАХАЛ было 222 «Шот» и 787 «Шот Каль», что составляло половину израильского танкового парка. На южном фронте, за 6-7 октября первый удар приняли на себя «Шоты» 198-го батальона, в ходе сражений с пехотой и танками 198-й батальон был практически полностью разгромлен потеряв 37 из 44 танков «Шот». 8 октября израильские танки потерпели крупное поражение во время танковой битвы у моста Фирдан. В середине войны участвовали в тяжёлом сражении возле «Китайской фермы». Несколько «Шотов» утонуло во время обстрела понтонного моста через Суэцкий канал. В последнем бою на южном фронте — битве за Суэц, израильские «Шоты» также потерпели поражение, потеряв в неудачном штурме половину танков батальона.

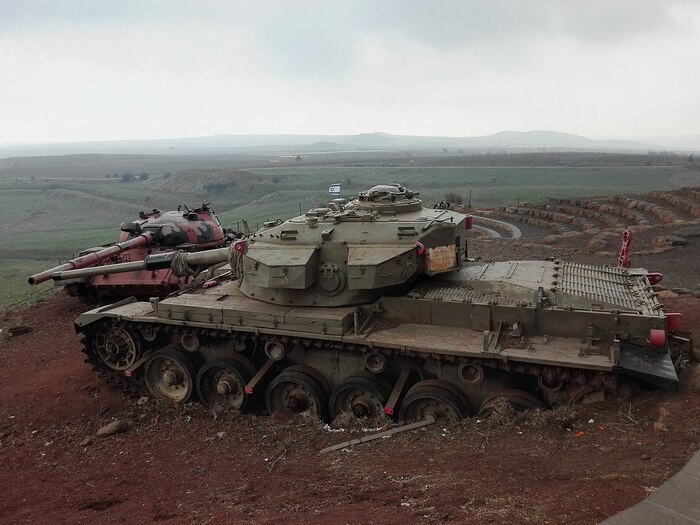

На северном фронте, на Голанских высотах, израильтяне развернули 177 «Шот Каль» 7-й бронетанковой бригады и 188-й бригады «Барак». Эти регулярные соединения в ожесточённом сражении остановили атаку приблизительно 540 сирийских танков. Позже сирийцы ввели в бой Т-62 3-й бронетанковой дивизии и некоторых частей Республиканской гвардии с их мощными 115-мм орудиями. Сирийцы атаковали укрепления в районе Эль-Кунейтры тремя пехотными и двумя бронетанковыми дивизиями и отдельной бронетанковой бригадой. Хотя три дивизии назывались пехотными, в самом деле они были механизированными, в них было по около 180 танков в бронетанковой бригаде и танковых батальонах пехотных бригад. Сирийцам противостояли одна пехотная и одна бронетанковая бригады израильтян и часть подразделений другой бронетанковой бригады. В течение 48 часов непрерывно уменьшающееся число «Шотов» сдерживало сирийцев, пока израильтяне спешно мобилизовали и посылали резервистов и танки на оборону Голанских высот. После 51 часа почти непрерывного сражения сирийцы начали отход, оставив на поле битвы около 500—600 подбитых танков и примерно столько же других боевых машин. Экипаж одного Sho't под командованием майора Шмуэля Аскарова уничтожил в первый день войны 35 Т-54/55 и большое количество бронетранспортёров. В ходе этого боя израильский танк был подбит четырежды, и после очередного попадания снаряда Т-54 Аскаров был ранен.

7-я бригада потеряла 98 (по другим данным — 73) Шотов из 105, но уничтожила 230 сирийских танков и более 200 БТР и БМП. 188-я бригада потеряла техники меньше, чем 7-я, но убыль личного состава выше — за четыре дня боев в бригаде выбыло из строя 90% офицеров. По окончании войны и на южном и на северном фронте по несколько десятков танков типа «Шот» достались противнику в качестве трофеев. Всего было захвачено от 80 до 90 таких танков. Полные потери танков «Шот» не публиковались. По израильским данным известно, что для замены потерянных из Британии было заказано ещё 400 танков типа «Центурион».

Некоторое количество «Шот Каль», преимущественно модификаций «Гимель» и «Далет», принимало участие в ходе гражданской войны в Ливане, включая крупномасштабную операцию «Мир Галилее» в 1982 году. Впервые израильские танки пересекли границу Ливана 16 сентября 1977 года. Основной удар израильские танки направили на поддержку наступления фалангистов на удерживаемый палестинцами приграничный город Хиам. Всего израильтянами были заняты 6 высот. Наиболее крупная группа войск в составе около 100 израильских солдат и от 7 до 12 танков «Шот Каль» заняла приграничный холм Таллет аль-Шерика и обстреливала палестинские позиции в Хиаме. По Хиаму и его окрестностям было выпущено около 2000 танковых, миномётных и артиллерийских снарядов. О каких либо потерянных танках в этой операции информации нет. Хиам штурмовать не стали, в городе в результате обстрелов было убито лишь 15 из 200 человек гарнизона ООП, хотя материальный ущерб был значительным. 26 сентября танки были выведены с территории Ливана. Для фалангистов израильтяне оставили 3 лёгких танка. Использовались танки «Шот Каль», а также по неподтверждённой информации могли быть ещё использованы М-48 и лёгкие танки AMX-13.

В марте 1978 года Израиль ввёл танки «Шот Каль» на территорию Ливана во время операции «Литани». В частности на восточном направлении в наступлении участвовала 188-я бригада из состава 36-й танковой дивизии. Колоннам бронетехники удалось сломить палестинское сопротивление, проблемы возникли только на восточном направлении, где 22 «Шота» 36-й дивизии подорвались на минах, в результате в этом секторе темп продвижения был минимальным. В июне 1982 года Израиль начал операцию «Мир Галилее». 8 июня во время боёв за Джеззину произошло первое столкновение с сирийскими танками. На городской окраине израильские «Шоты» попали под сосредоточенный огонь Т-62 и ПТУР. Бой продолжался до наступления темноты, израильтянам ценой немалых потерь все же удалось выбить сирийцев из города, при этом потеряв 10 «Центурионов», сирийцы лишились 3 Т-62. В ночь на 9 июня рота танков «Шот Каль» попала в засаду вблизи города Эйн-Зхальты, организованную двумя батальонами танков Т-62. В первые же минуты боя было потеряно два «Шота». В дальнейшем колонна понесла ещё более значительные потери. Сирийцы также потеряли несколько танков, однако наступление было временно остановлено. Позже Эйн-Зхальта была взята. 22 июня две израильских танковых бригады атаковали прикрывающие шоссе Бейрут—Дамаск позиции сирийцев и угодили под перекрестный огонь противотанковых средств. Только после массированного налёта авиации танкистам удалось вырваться из-под огня, потеряв в этом столкновении 18 единиц техники (Sho't Kal и БТР М113). Согласно некоторым источникам один сирийский Т-72 был уничтожен 105-мм орудием «Шота», сирийское командование не подтверждало каких либо потерь Т-72 от огня танков во время войны. За время всей операции «Мир Галилее» был выведен из строя 21 танк Sho't Kal, из низ 8 были полностью уничтожены.

Sho't Kal Gimel - яркий пример того, как глубокая модернизация и вдумчивое переоборудование под нужды конкретного театра боевых действий способны продлить жизнь боевой машины. Замена прожорливого и капризного авиационного двигателя надёжным и более мощным дизелем улучшила как ходовые характеристики, так и надёжность машины. Наращивание брони и установка динамической защиты повысили параметры защищённости танка, в том числе от ПТРК - оружия, которого в годы создания оригинального «Центуриона» даже не планировали! Модернизация прицелов и приборов наблюдения, интеграция СУО, лазерного дальномера и ПНВ повысили ситуационную осведомлённость экипажа и боевые возможности танка, в том числе в ночное время. А установка широкого спектра дополнительного вооружения повысила тактическую гибкость танка. И танки Sho't Kal хорошо послужили израильтянам! Именно благодаря им были удержаны Голанские Высоты, и хотя бы за это народ Израиля помнит и чтит «Лёгкий Кнут».

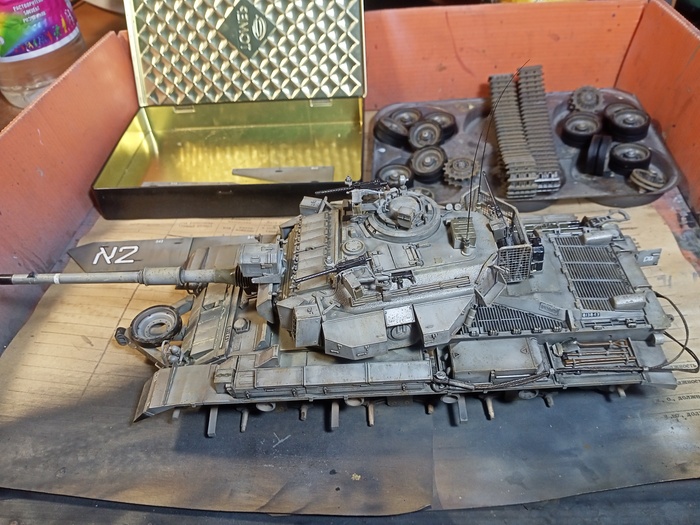

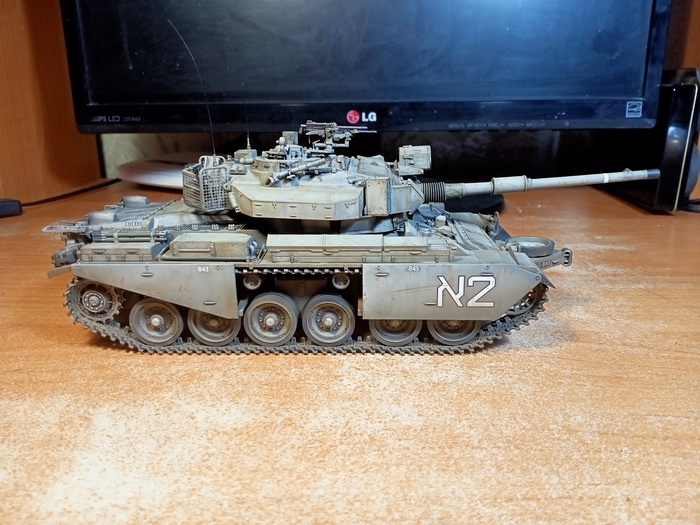

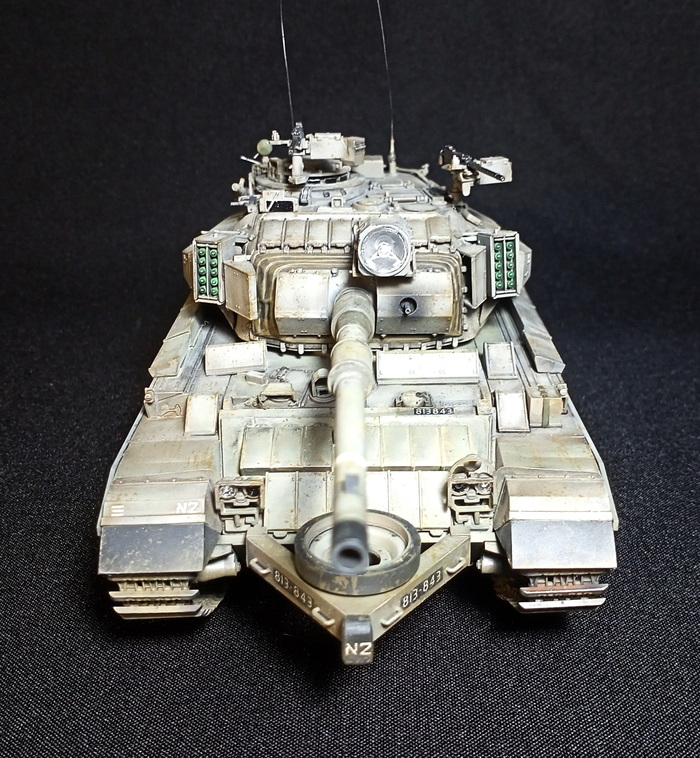

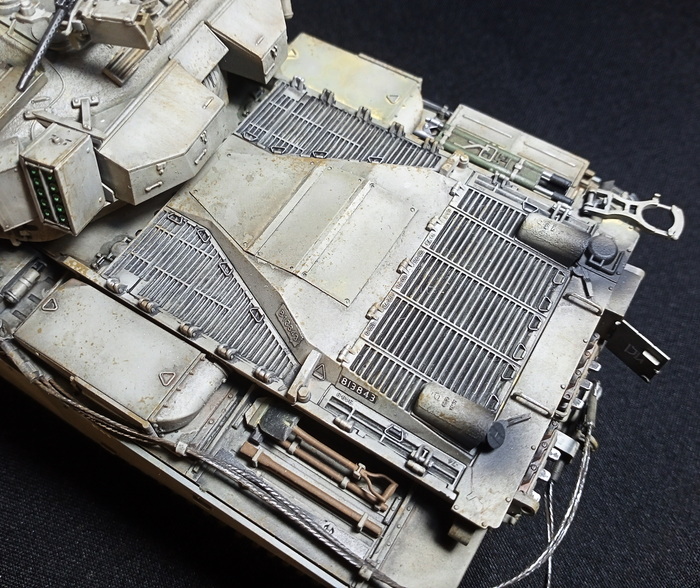

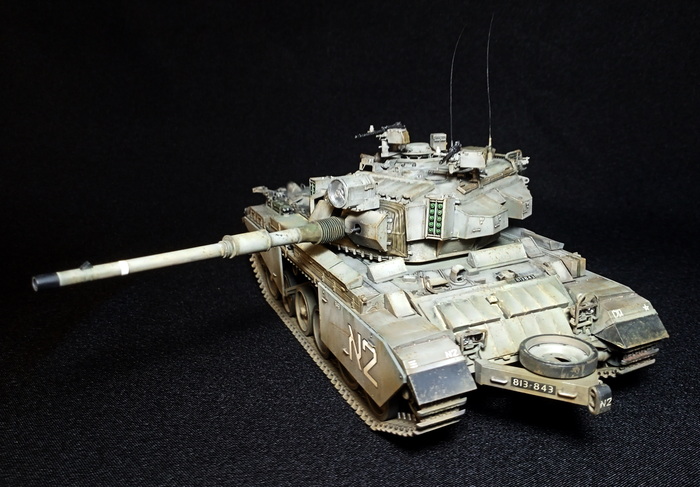

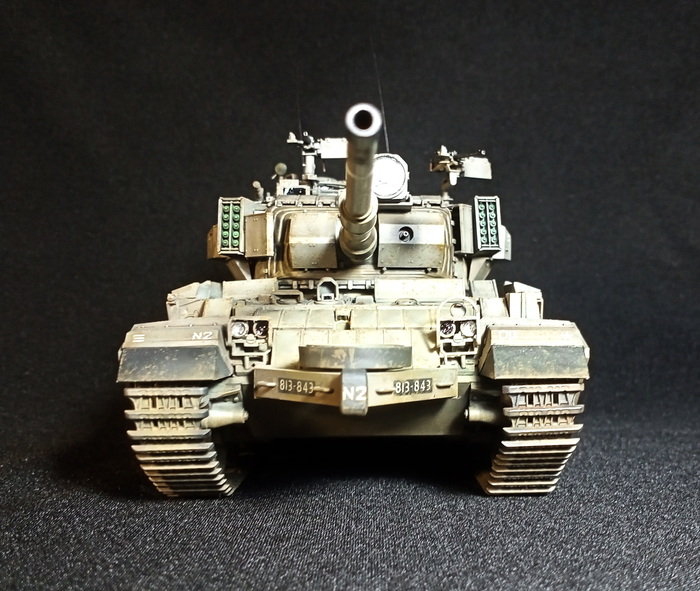

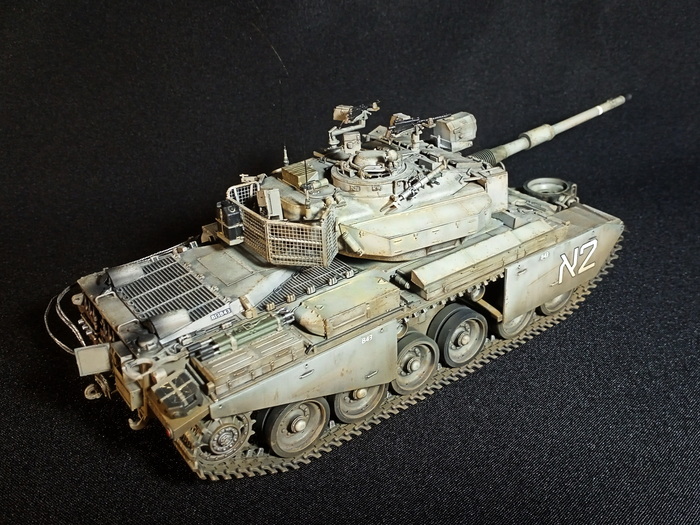

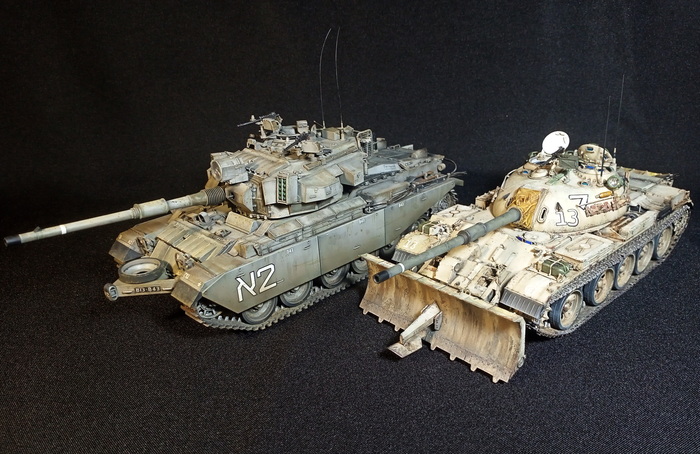

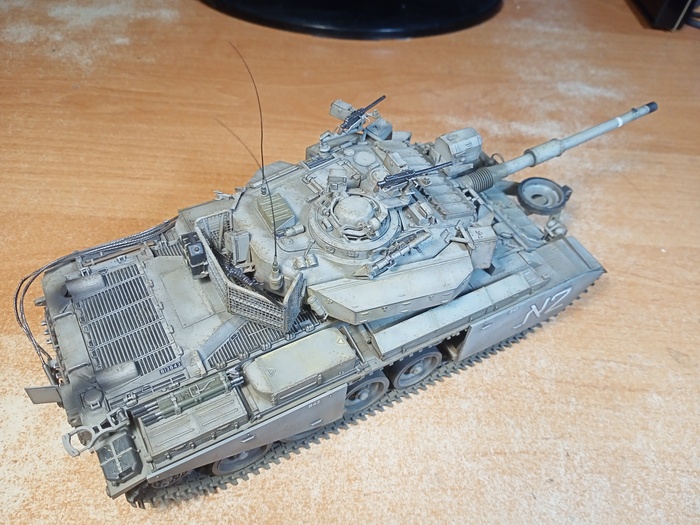

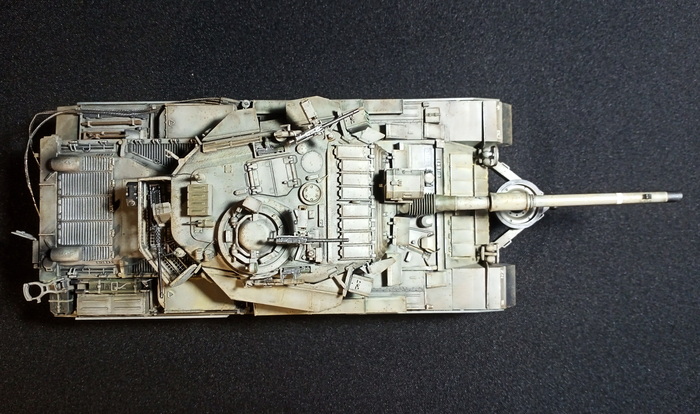

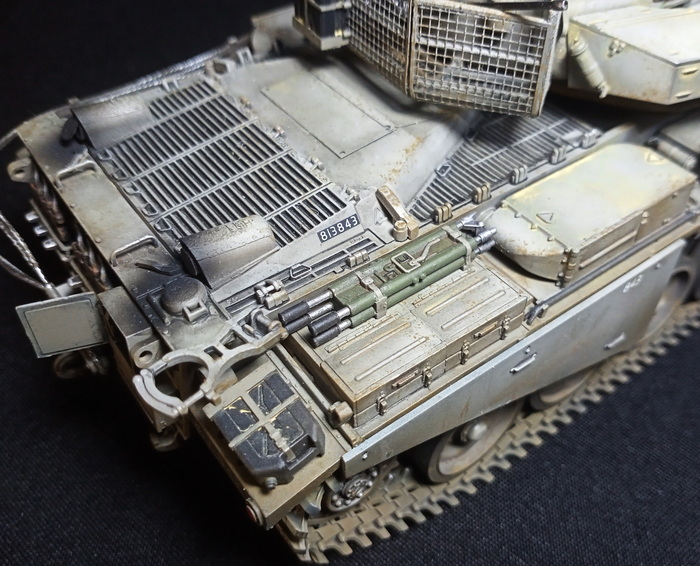

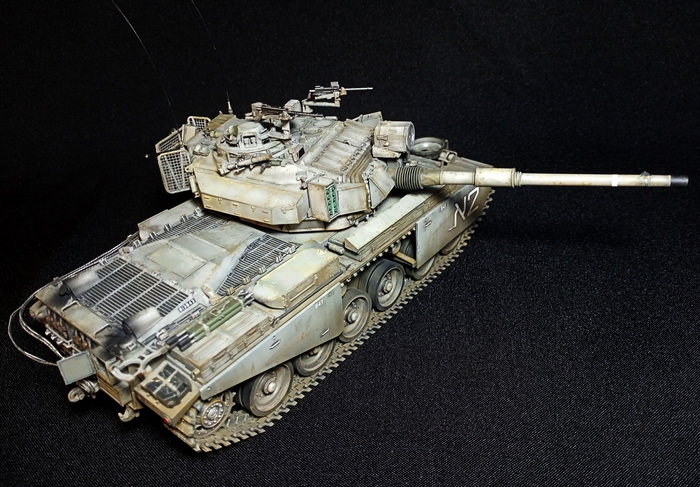

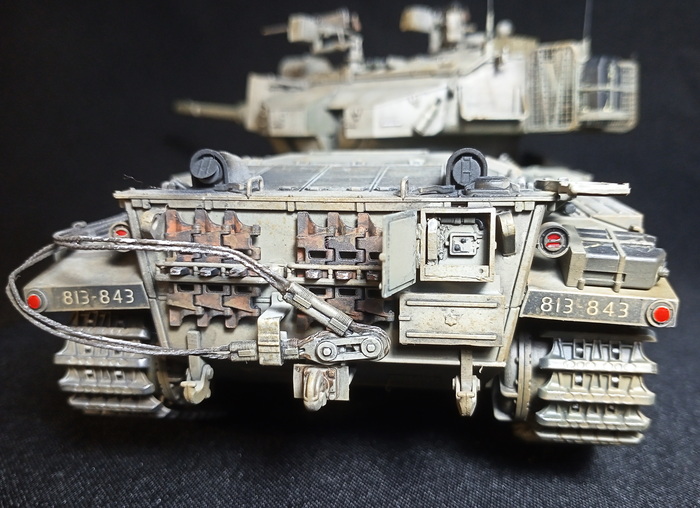

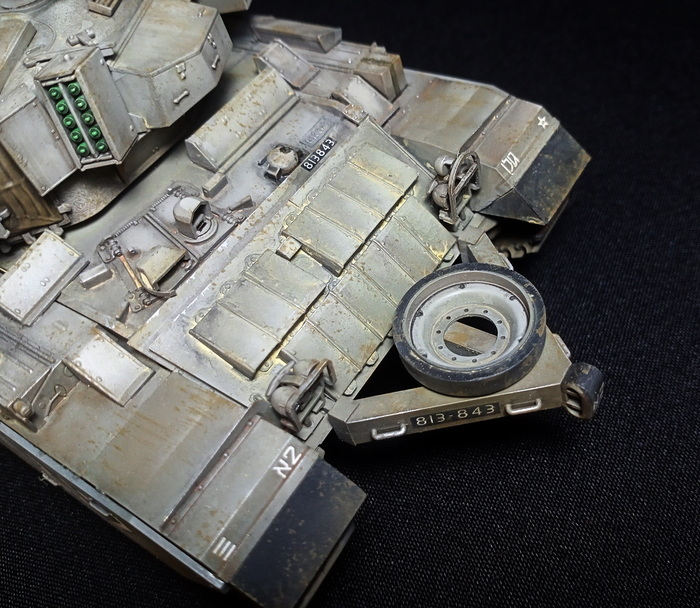

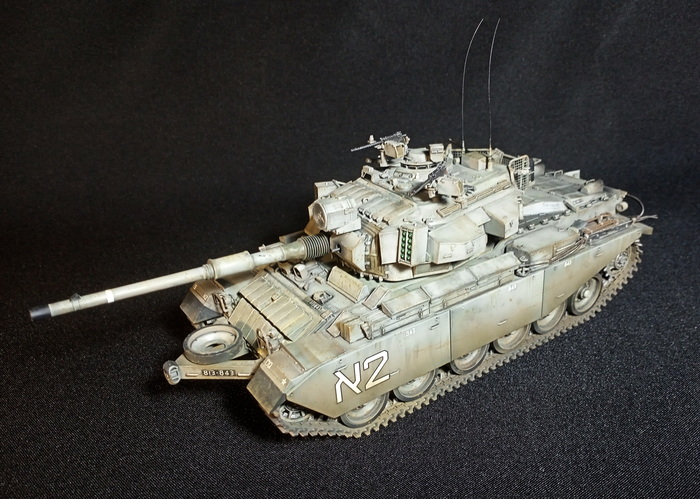

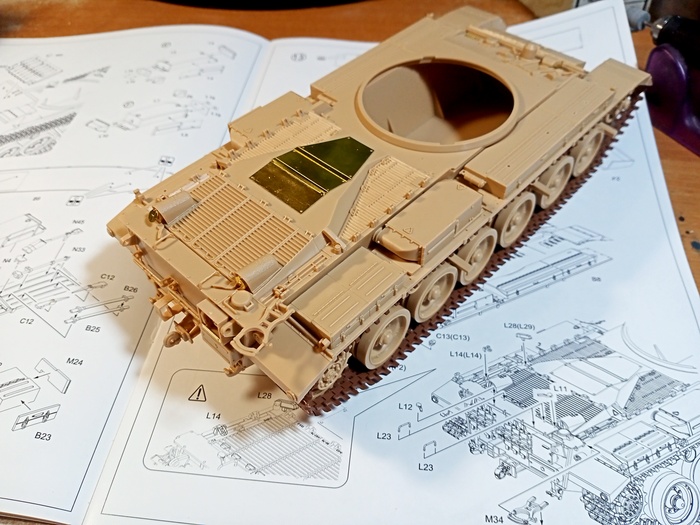

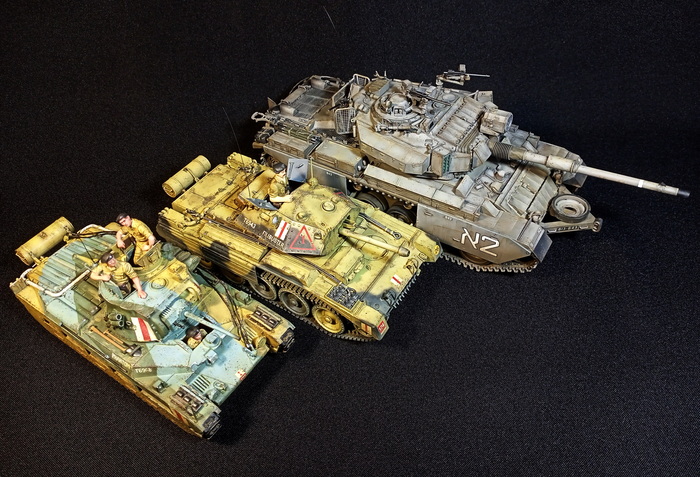

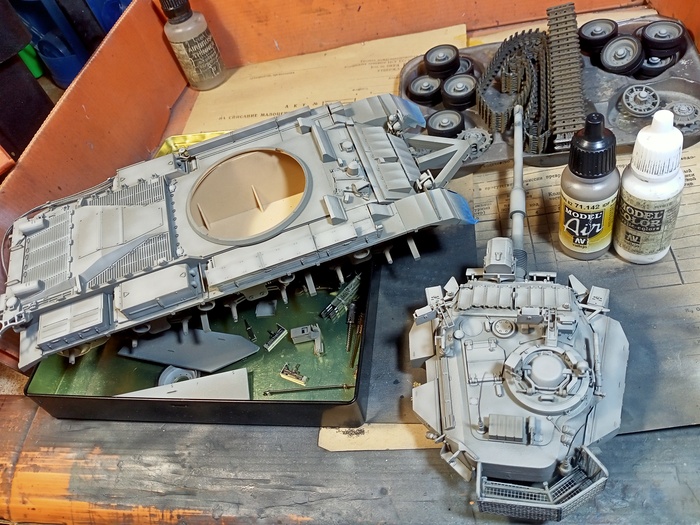

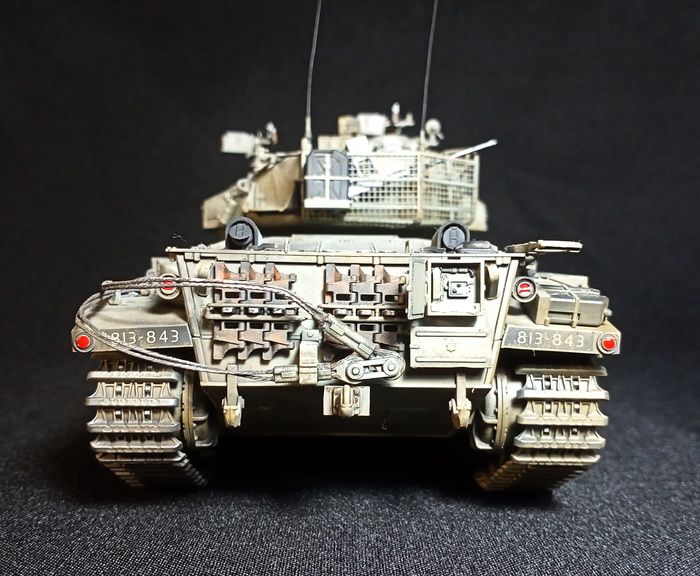

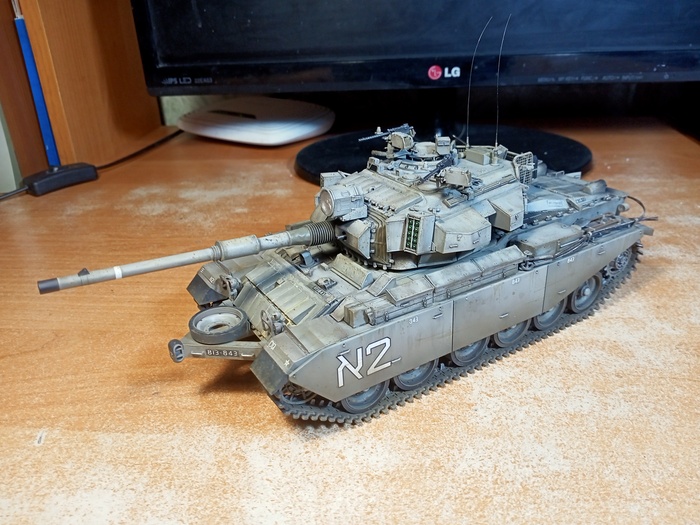

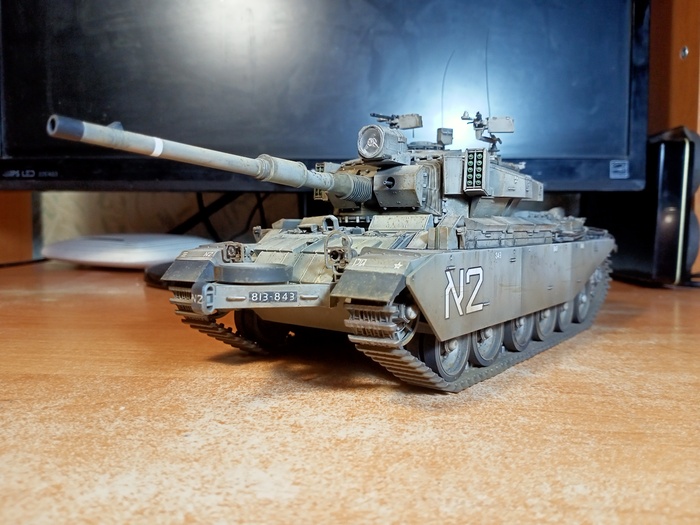

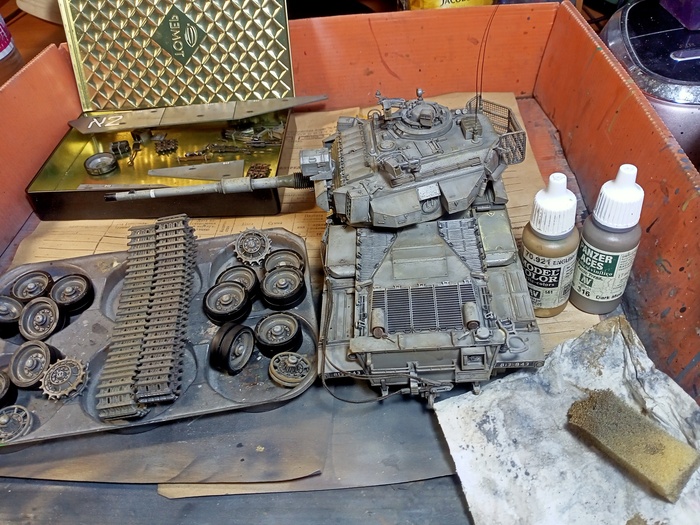

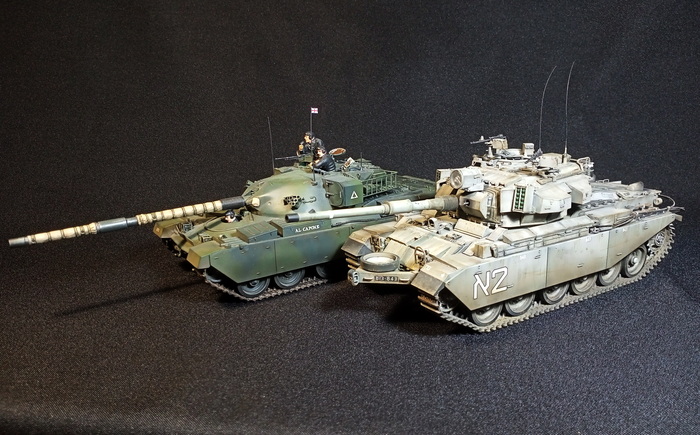

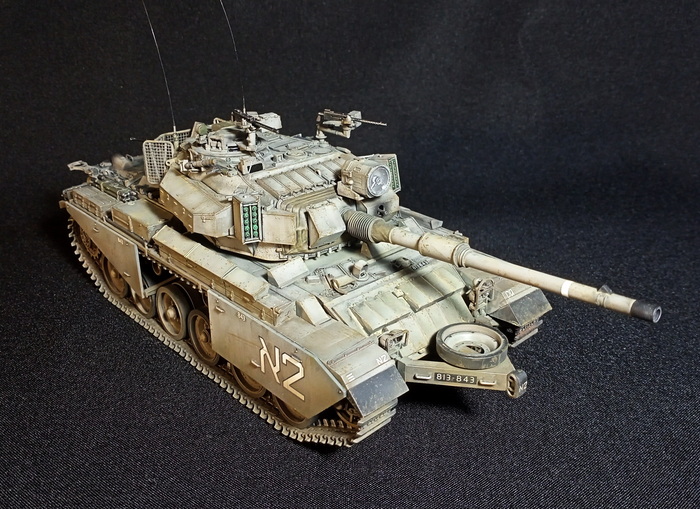

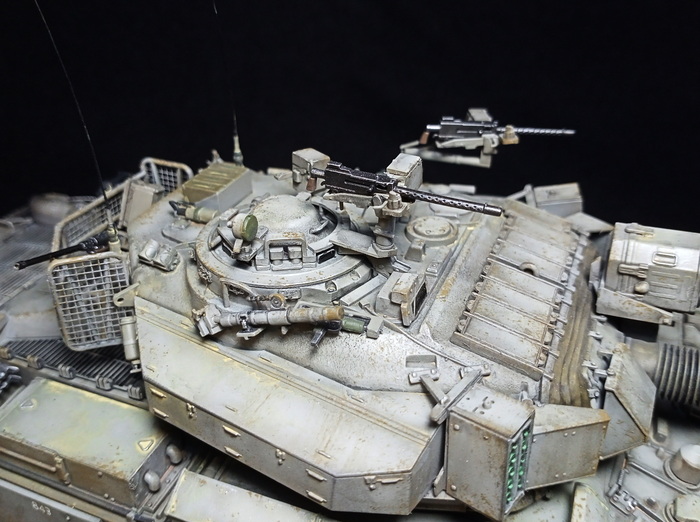

Представлена модель Sho't Kal Gimel с установленным тараном и инфракрасным прожектором. Операция «Мир Галилее», район реки Литани, Ливан, лето 1982 года. Модель фирмы Amusing Hobby, масштаб 1/35.

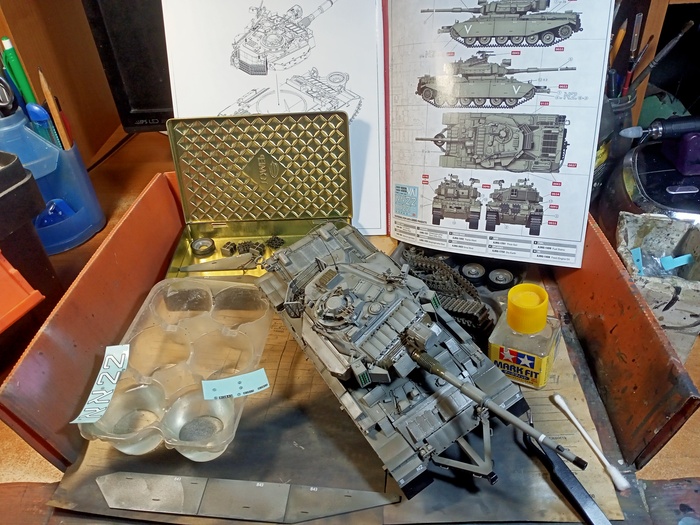

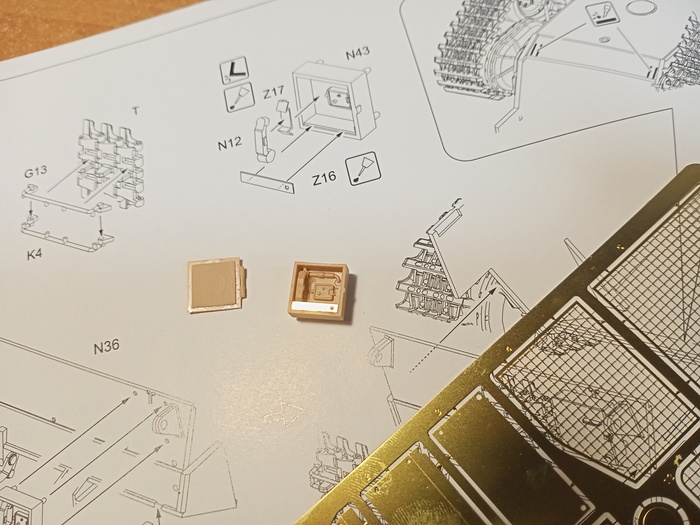

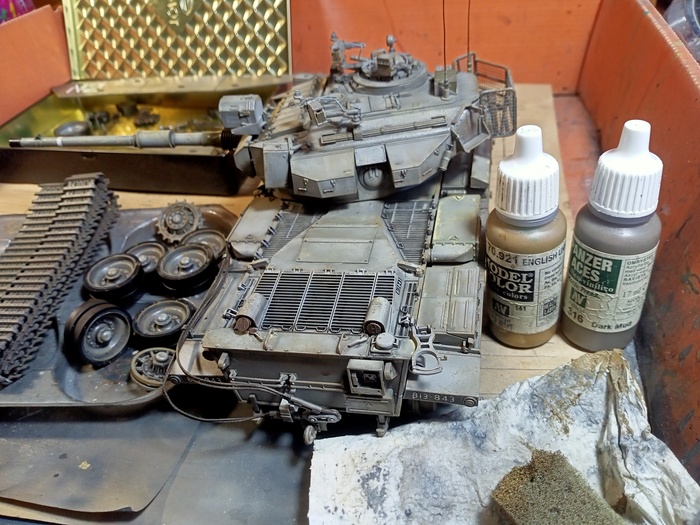

Обзор набора, заметки по сборке и покраске здесь:

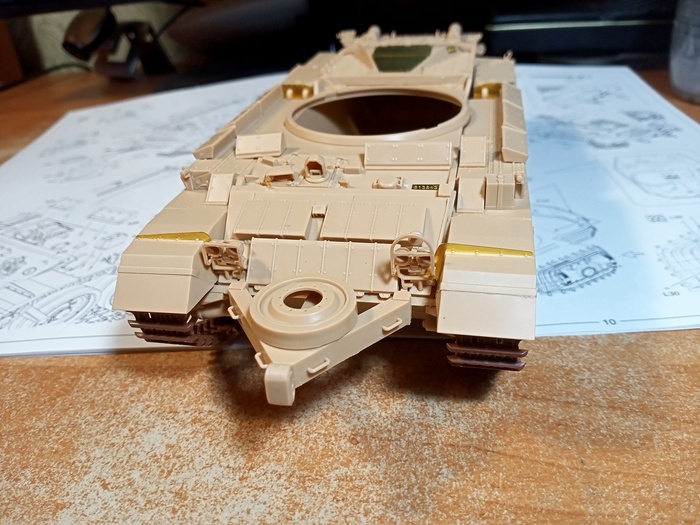

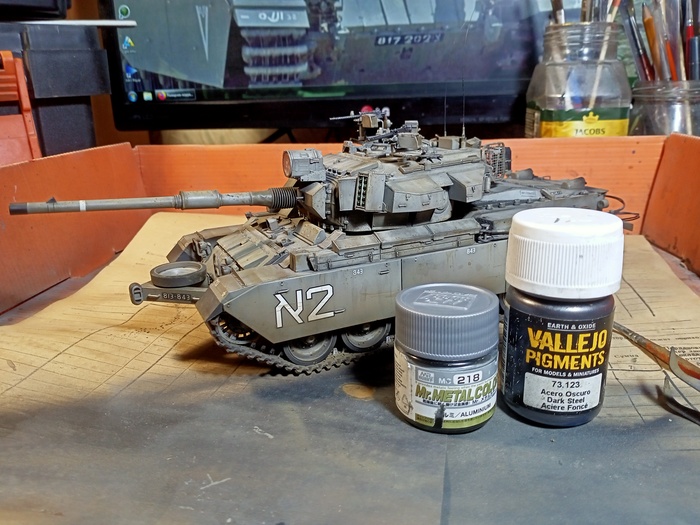

Shot Kal Gimel (1/35 Amusing Hobby). Заметки по сборке

При написании статьи использованы материалы из источников:

https://ru.wikipedia.org/wiki/Центурион

https://ru.wikipedia.org/wiki/Olifant_(танк)

https://ru.wikipedia.org/wiki/Шот

https://wiki.warthunder.ru/Sho't_Kal_Gimel

На этом пока всё, в следующем посте отвлечёмся от темы танков и Израиля и вспомним один интересный самолёт Люфтваффе! Потому подписывайтесь, а также заходите в мою группу Вконтакте, где можно обсудить лично всякие вопросы и даже заказать изготовление модели (https://vk.com/warminiarts). А сейчас - благодарю за внимание и хорошего времени суток!

В 1948 году на карте мира появилось новое государство — Израиль. Из-за спорного характера территорий, выделенных ООН для создания Израиля, в первый же день его существования сразу пять арабских государств (Сирия, Египет, Ливан, Ирак и Трансиордания) объявили ему войну. Сразу же начались бои, и спустя две недели Войны за независимость, была сформирована Армия Обороны Израиля (צבא הגנה לישראל — Цва хагана́ ле-Исраэ́ль) или сокращённо ЦАХАЛ. Закалённая в боях фактически не прекращающейся войны за свою землю, эта армия весьма быстро стала сильной, сплочённой и умелой, и по сей день остаётся одной из наиболее боеспособных армий мира. Одну из ключевых ролей в ЦАХАЛ играют бронетанковые войска, так называемые «Чёрные береты», вооружённые одними из совершеннейших бронемашин в мире, спроектированных израильскими военными специалистами с учётом всех особенностей местного театра военных действий, а также тактики и стратегии ЦАХАЛ. Но так было далеко не всегда.

В первые годы существования ЦАХАЛ основу её танковых сил составляли американские средние танки M4 Sherman различных модификаций, оставленные американскими и английскими военными ещё в годы Второй Мировой. Молодое государство спешно разыскивало возможности получить более мощную и современную технику, но это получалось далеко не всегда. Доходило до того, что отчаянные танкисты-евреи угоняли (sic!) танки у союзников, например, у британцев. Однако добытые таким способом единичные машины не меняли ситуации. Танки нужно было закупать, и притом достаточно массово. Израильская военная делегация направилась в Великобританию, где было достигнуто предварительное соглашение о поставках вполне современных основных танков «Центурион». Во Франции же израильтяне изучили многообещающую новинку — лёгкий танк AMX-13, вооружённый 75-мм орудием CN 75-50 (развитием немецкого орудия, стоявшего на танках «Пантера»). Помимо мощности и точности, танк обладал значительной скорострельностью за счёт применения автомата заряжания барабанного типа; имел превосходные ходовые качества, был надёжен, прост в эксплуатации и относительно недорог. Значительным его минусом была только тонкая противопульная броня. АМХ-13 не мог стать основным танком, но Израиль принял решение всё равно закупать лёгкие машины для второстепенных задач.

Было утверждено, что помимо поставок лёгких танков АМХ-13, Франция разработает для Израиля способ установки пушки CN 75-50 в лучше защищённый и прекрасно освоенный израильскими танкистами M4 Sherman. Проект стартовал в 1954 году, и уже в следующем году опытный образец башни был отправлен из Франции в Израиль. Французы не стали «изобретать велосипед», и пошли путём, которым шли британцы в годы Второй Мировой, устанавливая своё 17-фунтовое орудие в танк «Шерман», результатом чего стал хорошо известный Sherman Firefly («Светлячок»). Французы взяли меньший вариант башни М4 (которая предназначалась для установки 75-мм пушки), переделали маску, крепления орудия и противооткатные устройства, а дабы уравновесить более длинную и тяжёлую пушку, на задней части кормовой ниши наварили сплошной лист металла — противовес. В ЦАХАЛ оценили простоту конструкции, и уже в марте 1956 года началось переоснащение бронетанковых войск.

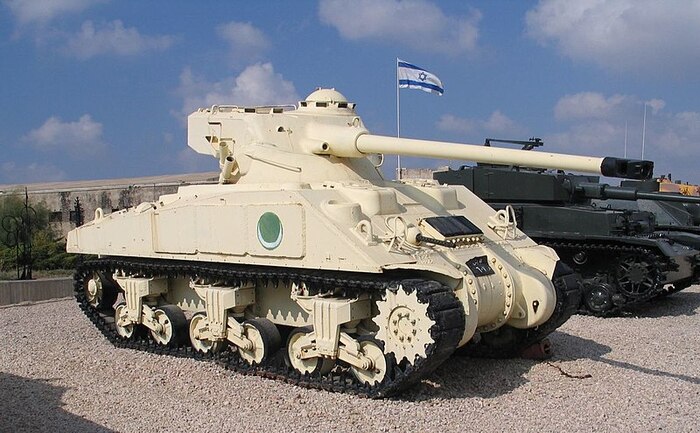

Первые 50 танков базировались на корпусах «Шермана» M4A4, имели бензиновый двигатель Continental R-975 мощностью 330 л.с. и подвеску с вертикальным расположением пружин (VVSS). Французское 75-мм орудие получило израильское обозначение М-50, такое же обозначение получил и оснащённый им танк. Довольно быстро выяснилось, что возросшая масса танка в сочетании с узкими гусеницами привела к ухудшению проходимости. На бездорожье двигатель оказывался перегруженным, что вело к частым механическим повреждениям. Для дальнейших танков была разработана более масштабная модификация — они оснащались подвеской с горизонтальным размещением пружин (HVSS) и более широкой гусеницей, а МТО было переделано для установки дизельного двигателя Cummins V-8 с мощностью 460 л.с. Дизель к тому же был более предпочтительным из-за увеличения запаса хода, а также его меньшей пожароопасности, что повышало выживаемость экипажа в случае поражения танка (в ЦАХАЛ всегда ценили жизни своих танкистов). Модернизированные таким образом танки получили обозначение M-50 Cummins, в то время как предыдущий вариант стали называть M-50 Continental. «Шерманы» переоборудовались таким образом до 1964 года, всего модернизацию прошло около 300 единиц.

В 1962 году была разработана следующая модернизация «Шермана». Основная идея была всё той же — установить более мощное вооружение, сохранив прочие характеристики. Была выбрана французская 105-мм пушка CN 105-57, но из-за того, что она была слишком тяжела и обладала неприемлемо сильной для «Шермана» отдачей, её подвергли переделке. Длину ствола уменьшили с 57 до 44 калибров, разработали боеприпасы с уменьшенным пороховым зарядом, и оснастили пушку уникальным дульным тормозом с двумя перегородками. Французы такую версию пушки назвали Modèle F1, израильтяне же присвоили ей обозначение М-51. Для установки этого орудия использовали более крупную башню танка «Шерман» — Т23, которая использовалась изначально для установки 76-мм пушки. Переоборудованию подверглись танки с литыми корпусами — M4A1. Все они получили дизель Cummins и подвеску типа HVSS. Впервые танк был показан публике во время церемонии Дня независимости Израиля в 1965 году. Всего было переоборудовано 180 танков; они получили израильское обозначение М-51, на Западе же их называли Super Sherman, I-Sherman («Израильский Шерман») или M4A1 Revalorisе. Нужно сказать, что ни одно из этих названий никогда официально не использовалось в ЦАХАЛ.

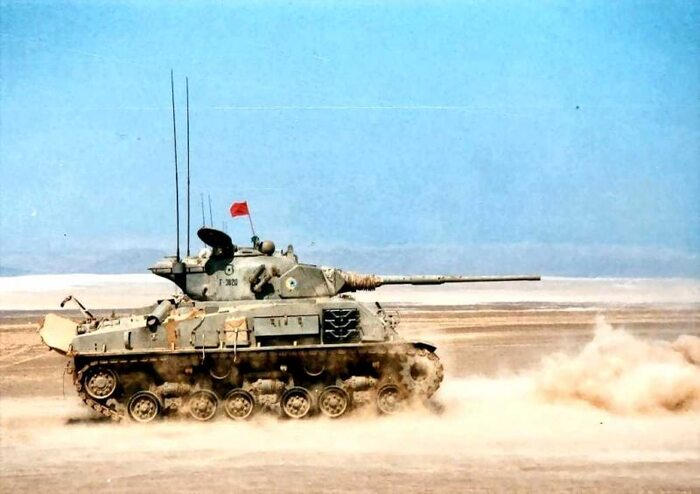

M-51 Super Sherman представлял собой средний танк классической компоновки. В передней части машины находилось отделение управления, в котором размещались приборы, а также рычаги и педали, используемые механиком-водителем. В правой части отделения управления имелся курсовой пулемет, из которого вёл огонь стрелок-радист. Средняя часть машины была занята боевым отделением. Здесь устанавливались сиденья для трех остальных членов экипажа – командира, заряжающего и наводчика. Кроме того, в боевом отделении размещался боекомплект к орудию и спаренному пулемету, аккумуляторная батарея с зарядным устройством и огнетушители. В задней части танка, за перегородкой, находилось моторное отделение, предназначенное для размещения двигателя и всех систем его обслуживания. Трансмиссия была вынесена в отделение управления, наклонный карданный вал, передающий вращение от мотора к коробке переключения передач, проходил через весь танк. Длина корпуса танка составляла 5.89 м, ширина — 2.616 м, высота — 2.74 м, при этом боевая масса достигала 39 тонн.

Корпус танка был полностью литым. Толщина лобовой брони составляла 64 мм под углом в 56°, к ней болтами крепилась массивная литая нижняя лобовая деталь толщиной 108 мм (она являлась картером поворотного механизма и крышкой трансмиссионного люка). Бортовая броня имела толщину 38 мм, её верхняя часть располагалась под углом. Кормовая броня также имела толщину 38 мм, днище и крыша корпуса танка защищались 19-25 мм брони. Башня литая, спереди имела толщину 89 мм, со всех других проекций — 51 мм. Башня снабжалась полом, закрепленным на стойках. На её левом борту имелся лючок, через который можно было вести огонь из личного оружия. Вращение башни осуществлялось при помощи гидроэлектрического механизма или ручного привода. На крыше имелась командирская башенка, оборудованная приборами для кругового наблюдения.

Вооружение M51 состояло из пушки и трёх пулемётов, также на башне устанавливались дымовые гранатомёты. Основным вооружением была французская танковая пушка CN 105 Modèle F1, она же — М-51. Калибр – 105 мм, ствол длиной в 44 калибра, диапазон угла наклона ствола – от -8 до +20°, боезапас 55 выстрелов. Основным противотанковым боеприпасом был французский кумулятивный снаряд OCC 105 F1. Он имел оригинальную конструкцию, призванную уменьшить вращение кумулятивного заряда, снижающее его эффективность. Кумулятивный заряд крепился на подшипниках внутри внешнего корпуса снаряда. При выстреле вращение придавалось внешнему корпусу, что стабилизировало снаряд в полёте. Сам кумулятивный заряд вращался очень слабо (20-30 оборотов в минуту), и это вращение нейтрализовалось миниатюрной турбиной, размещённой в носовой части и вращающейся под действием набегающего воздушного потока. Это позволяло сохранить аэродинамическую форму и придать начальную скорость в 1000 м/сек при пробитии в 380-400 мм брони. Прицельно стрелять можно был на дистанции до 3000 м. Также в боекомплект входили осколочно-фугасный снаряд OE Mle 60 и специальные (осветительный OECL 105 F1, дымовой на основе белого фосфора OFUM 105 F1 и тренировочный BSCC F1). Могли применяться и выстрелы от английской пушки L7. Помимо пушки, «Супер Шерман» вооружался тремя пулеметами. Один Browning M1919 .30 калибра (7.62 мм) был спарен с артиллерийским орудием, другой был курсовым. Третий пулемет, Browining M2HB .50 калибра (12.7 мм), монтировался на крыше башни и предназначался для противовоздушной обороны. В реальных боях, впрочем, его значительно чаще применяли по наземным целям. Боезапас для пулемётов составлял 4750 патронов .30 калибра и 300-600 .50-го.

В переделанном МТО танка помещался дизельный двигатель Cummins VT8-460 мощностью 460 л.с. Танк имел максимальную скорость по шоссе 48 км/ч и около 30 км/ч по пересечённой местности. Запас хода на одной заправке достигал 300 км. Ходовая часть танка имела по шесть обрезиненных опорных катков на борт, сгруппированных попарно в тележках с горизонтальным расположением пружин подвески; гусеницу поддерживали два обрезиненных ролика на борт; ведущее колесо располагалось спереди, направляющее — сзади. Гусеница с резинометаллическим шарниром имела резиновые накладки и обеспечивала хорошее сцепление с грунтом. В целом танк обладал неплохими ходовыми характеристиками и надёжностью.

Первые 25 танков М-50 поступили в бронетанковые части перед операцией Кадеш — вторжением Израиля 29 октября 1956 года на Синай. Им пришлось воевать против египетской армии, которая также использовала свой собственный усовершенствованный вариант M4 Sherman, оснащенный французской башней FL-10 от танка AMX-13 , что делало его равным M-50 по огневой мощи, но хуже защищённым.

В 1964 году Израиль приблизился к завершению строительства своего канала для отвода воды из Галилейского моря, что было предусмотрено многонациональным соглашением 1955 года. Арабские страны были в смятении, и Сирия начала проект по отводу воды в Иорданию, дабы она не досталась Израилю («План отвода верховьев»). Генерал-майор Исраэль Таль обучил израильских танкистов стрелять на расстояние более 1500 метров, и 6 марта 1965 года М-50, которым командовал Таль, открыл огонь по сирийскому безоткатному орудию, из которого был уничтожен работавший израильский трактор; Таль лично уничтожил безоткатное орудие на дальней дистанции метким выстрелом. Несколькими днями позже генерал Таль на своём М-50 вместе с ещё одним танком Centurion Mk.III имел возможность снова продемонстрировать снайперскую стрельбу. Когда сирийские артиллеристы обстреляли пограничный патруль израильтян, М-50 Таля и «Центурион» обстреляли восемь сирийских бульдозеров на расстоянии 2000 метров и уничтожили их все за две минуты с помощью 10 выстрелов — Таль уничтожил 5 машин 75-мм орудием его М-50, «Центурион» уничтожил остальные.

И М-50, и более мощные М-51 участвовали в боях в Шестидневной войне в районе Голанских высот, Западного берега и Синайского полуострова. «Супер Шерманы» в основном противостояли советской бронетехнике времён Второй Мировой войны, такой как Т-34-85 (например в битве при Абу-Агейле). Оба вида танков также использовались в 1973 году в Войне Судного дня вместе с гораздо более современными машинами. Использование таких, казалось бы, устаревших танков было необходимо, учитывая отчаянный характер боевых действий. В бою против арабских армий М-51 показал себя способным сражаться с более новыми и более тяжелыми танками, такими как Т-54/55 и Т-62 советской постройки. 105-мм пушка М-51 уверенно поражала их броню на дистанциях боя при помощи кумулятивных боеприпасов. С другой стороны, и броня «Супер Шерманов» не представляла серьёзной проблемы для арабских снарядов.

Танки М-50 Continental были выведены из эксплуатации ЦАХАЛ к 1972 году. Более совершенные М-50 Cummins и M-51 постепенно выводились из эксплуатации в конце 1970-х - начале 1980-х годов. Во время гражданской войны в Ливане в 1976 году около 75 M-50 были переданы в качестве помощи поддерживаемым Израилем ливанским христианским ополченцам; два танка были позже захвачены Организацией освобождения Палестины (ООП), которая использовала их для защиты Западного Бейрута во время июньского вторжения Израиля в Ливан. Около 100 из оставшихся танков М-51 были проданы Чили в конце 1980-х годов. Некоторые из них были оснащены 60-мм пушкой Hyper Velocity Medium Support IMI-OTO и часто назывались M-60 . Этот вариант никогда не использовался Армией обороны Израиля, но довольно долго служил в Чили. «Супер Шерманы» служили там до 1999 года, после чего были заменены на Leopard 1. Немногочисленные М-51, оставленные Израилем, были переоборудованы в инженерные машины и самоходную артиллерию. Успели М-51 засветиться и на киноэкране. В 1978 году они использовались на съёмках фильма «Большая красная единица», исполняя роль немецких танков.

Танки М-50 и М-51 Super Sherman — ярчайший пример того, как может удачная и продуманная модернизация повысить боевые возможности казалось бы безнадёжно устаревшей техники. Особенно успешным был М-51 благодаря установленной 105-мм пушке, применяющей современные кумулятивные боеприпасы. Конечно, этот танк не стал ультимативной боевой машиной, способной на равных бороться с танками следующего поколения, но его эффективность существенно повысилась по сравнению с исходным вариантом М4 «Шерман», а это дало время Израилю подготовить новые, уже полностью современные, ОБТ.

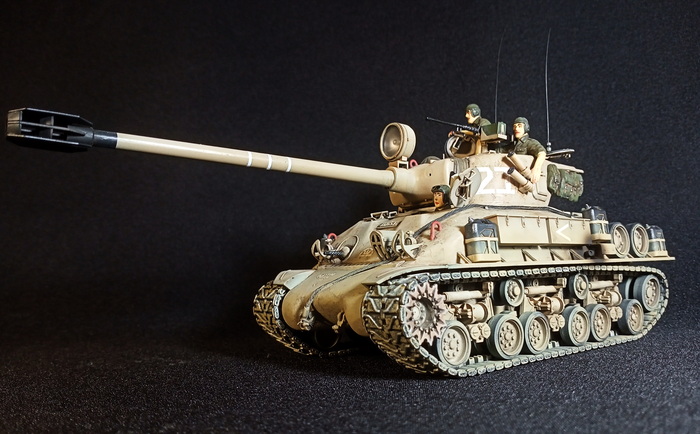

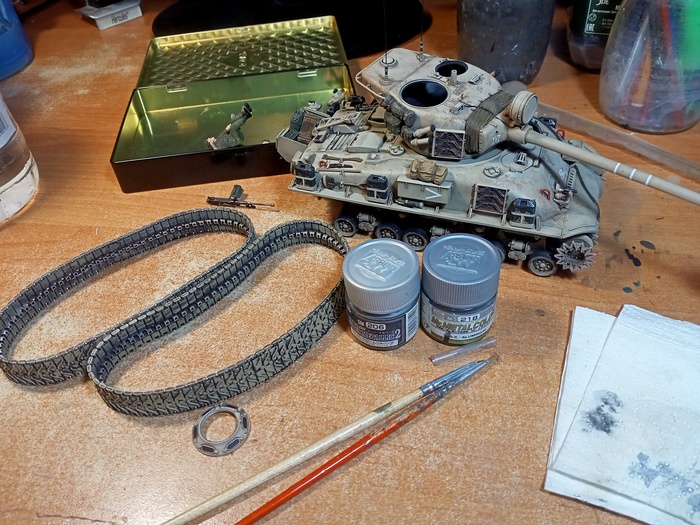

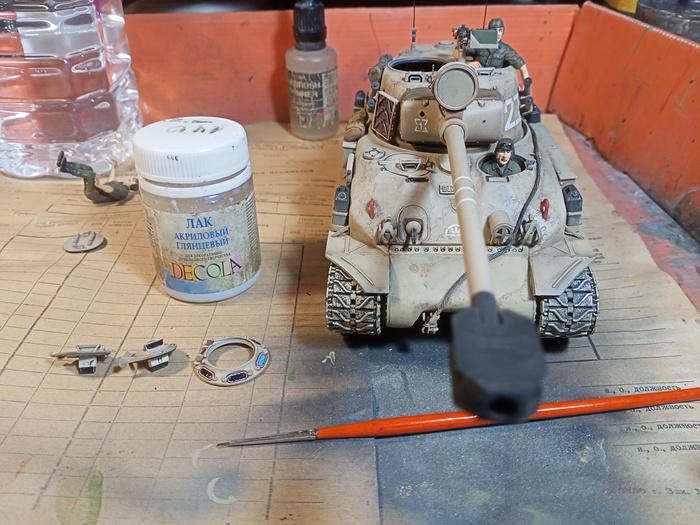

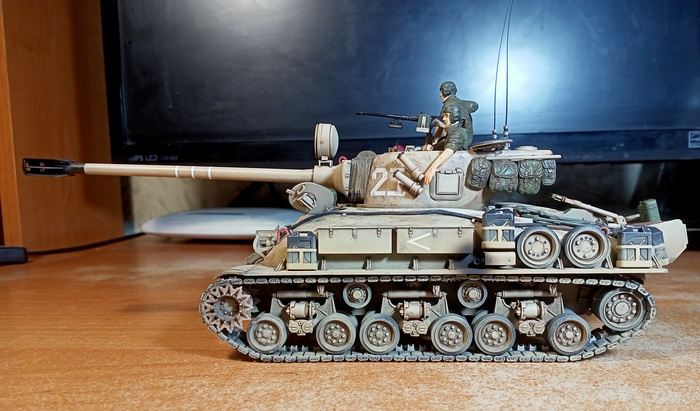

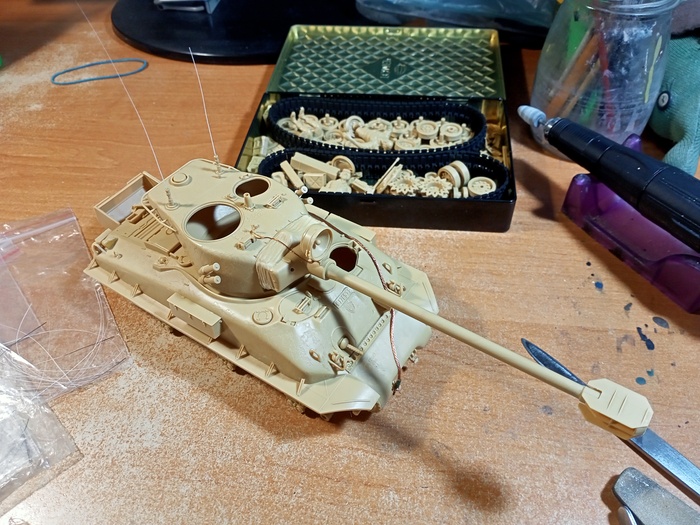

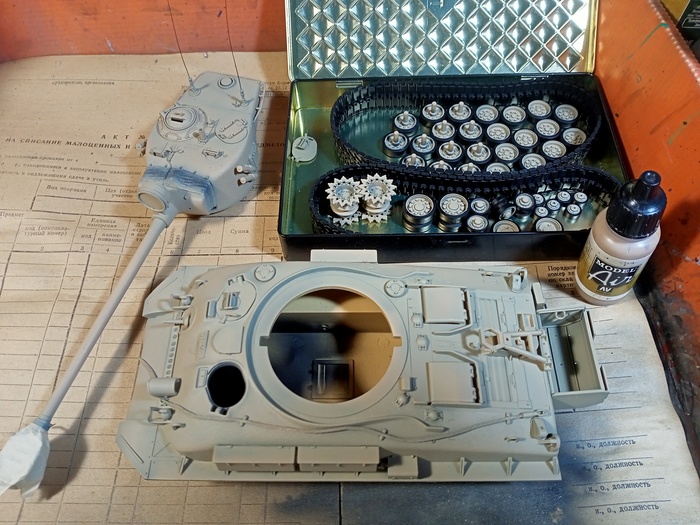

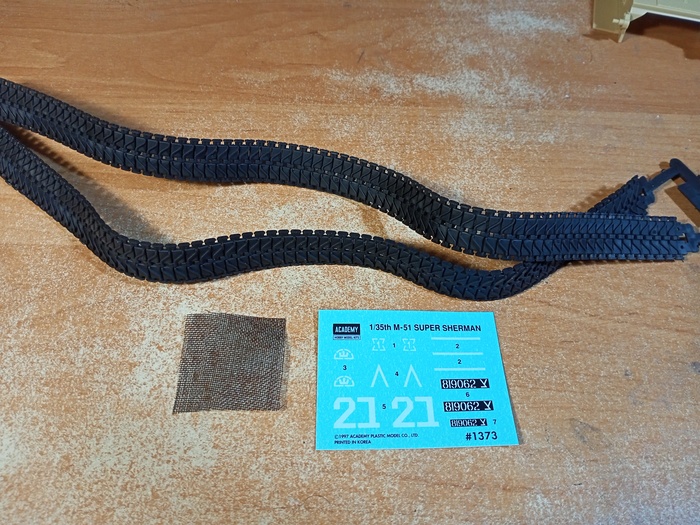

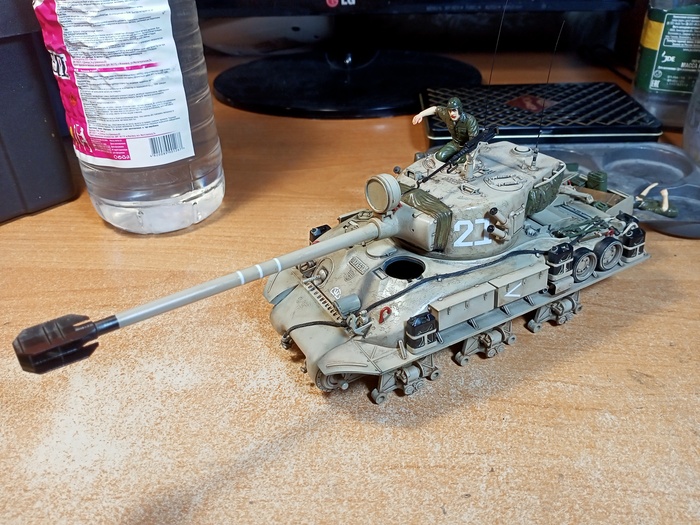

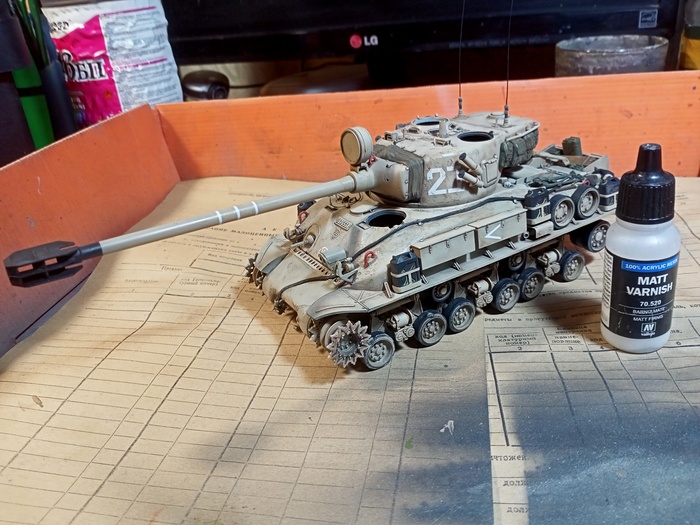

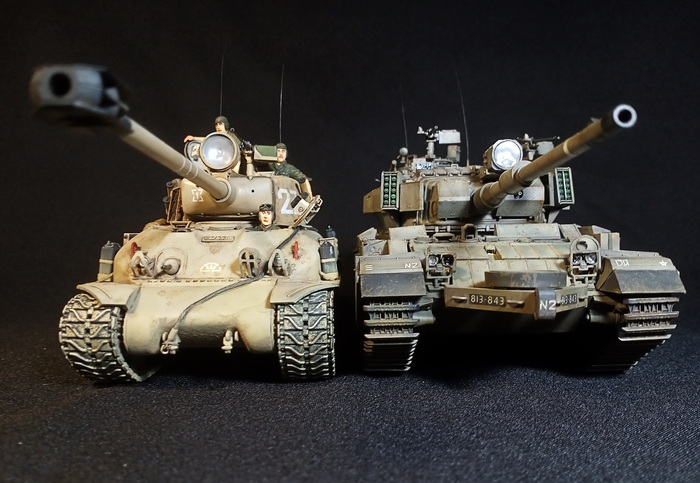

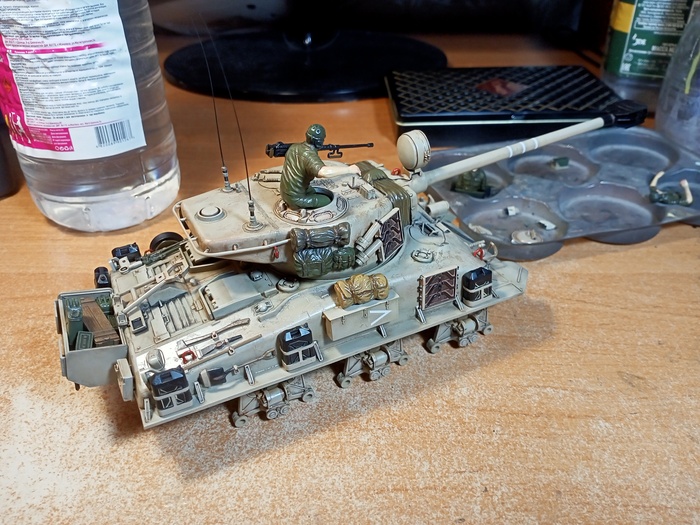

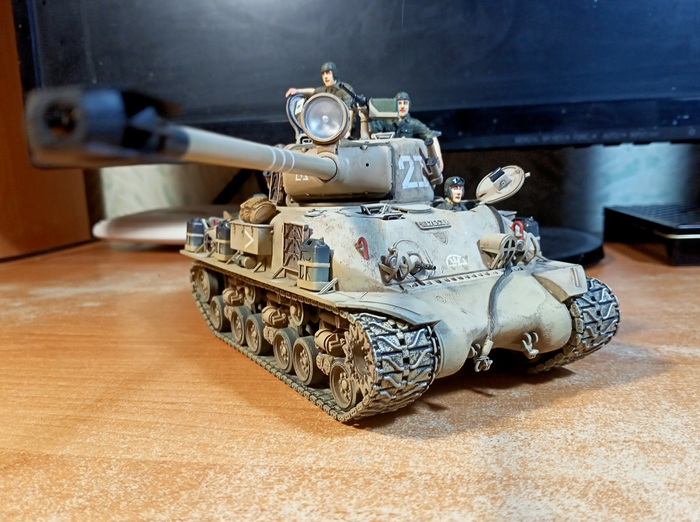

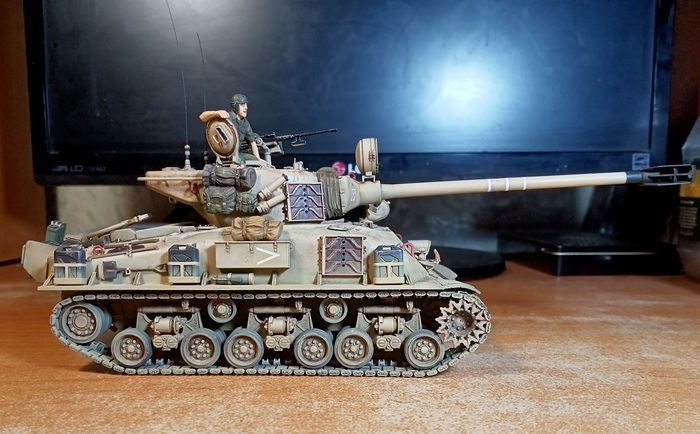

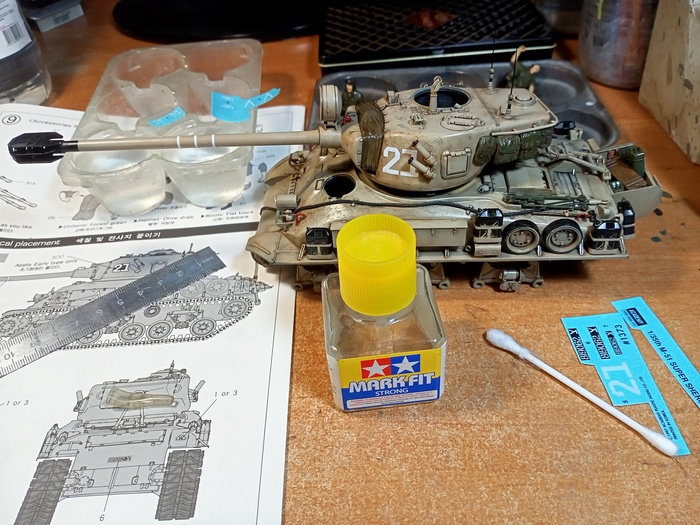

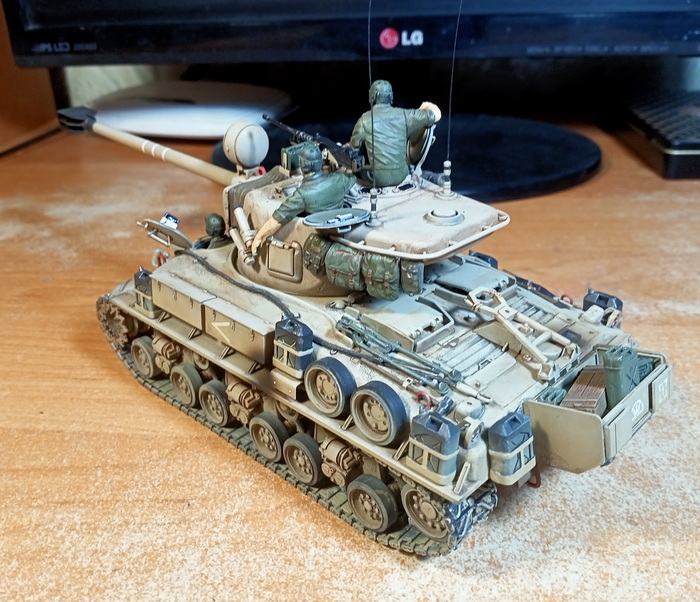

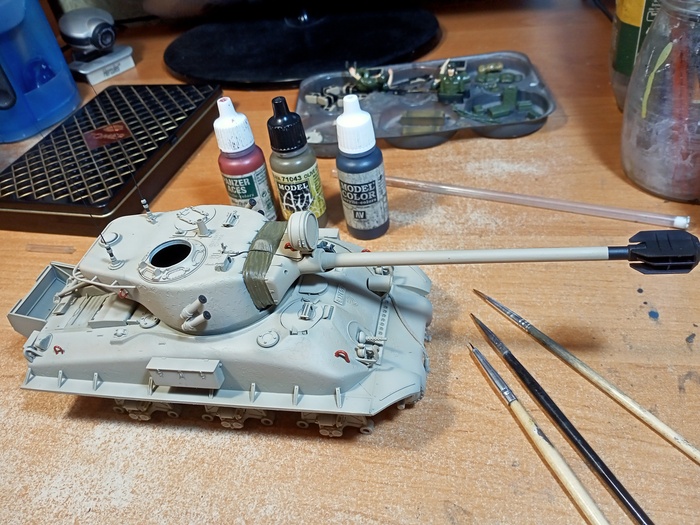

Представлена модель M-51 Super Sherman, воевавшего в ходе Шестидневной войны на Голанских высотах, 1967 год. На броне танка закреплено снаряжение и имущество членов экипажа, а также дополнительные канистры с топливом и водой. Модель фирмы Academy, масштаб 1/35.

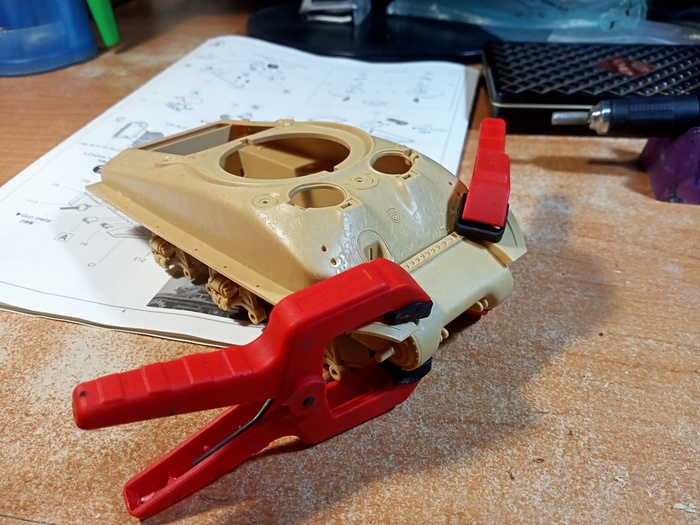

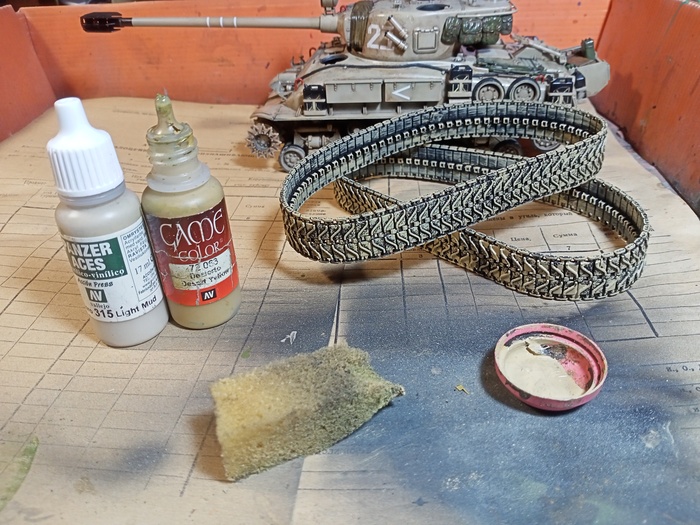

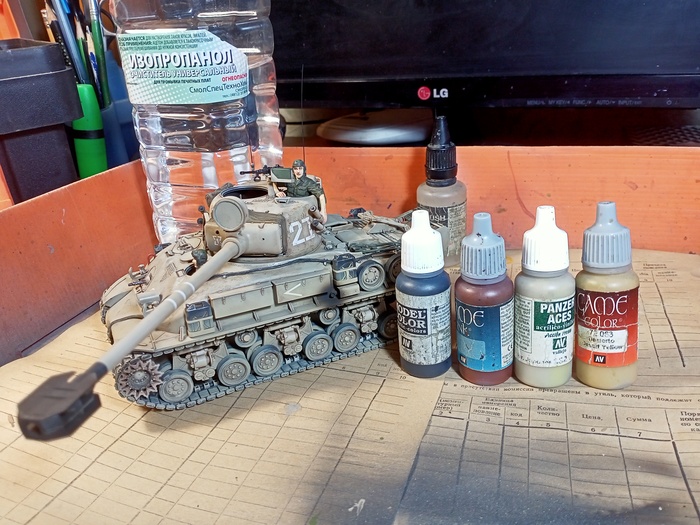

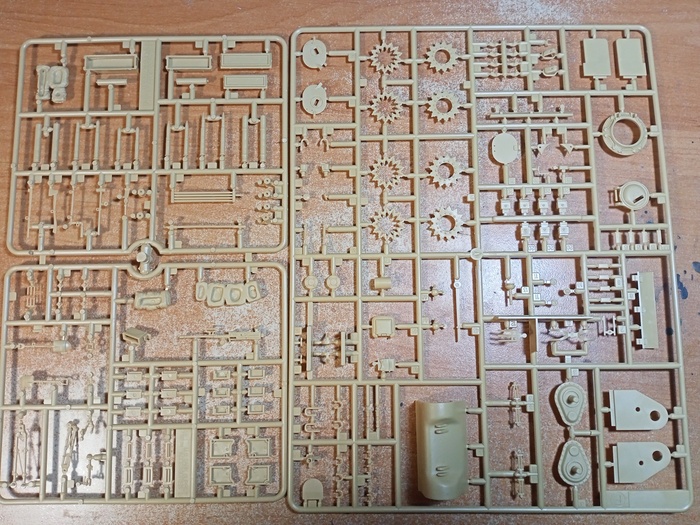

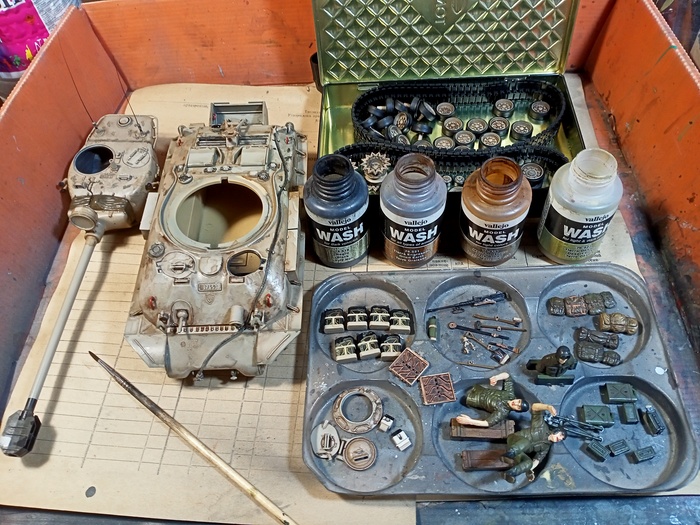

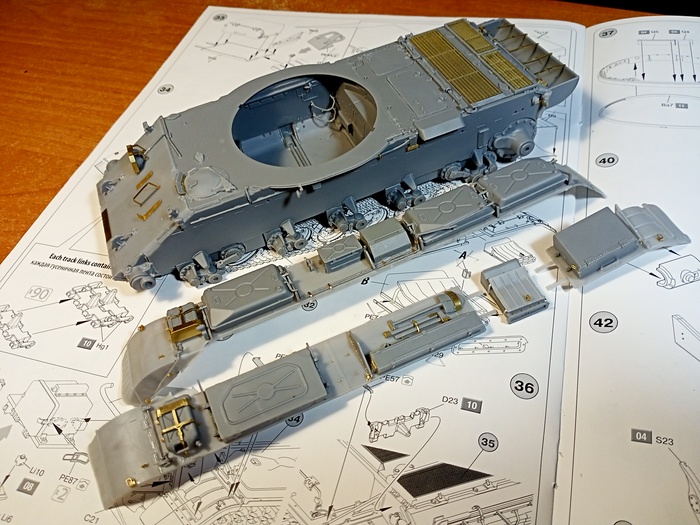

Обзор набора, а также заметки по сборке и покраске модели тут:

M-51 Super Sherman (1/35 Academy). Заметки по сборке

При написании статьи использованы материалы из источников:

Супер Шерман - Super Sherman - Википедия (wiki5.ru)

Израильский Супершерман (zonwar.ru)

M51-Супершерман — Википедия (wikipedia.org)

105-мм пушка CN-105-F1 и её кумулятивный снаряд (Франция. начало 1960-х годов). (livejournal.com)

На этом пока всё, в следующем посте речь пойдёт о советском тяжёлом грузовике, модель которого будет выполнена из необычного для меня материала и в непривычном масштабе! Потому подписывайтесь, а также заходите в мою группу Вконтакте, где можно обсудить лично всякие вопросы и даже заказать изготовление модели (https://vk.com/warminiarts). А сейчас - благодарю за внимание и хорошего времени суток!
