Процесс трудоёмкий, но результат того стоит. Итак, поехали.
Изначально идею увидел тут: http://kazus.ru/shemes/showpage/0/1323/1.html, поэтому это не совсем моя мысль. после некоторых доработок, изменений и разрешения создателя решил выложить. там же, по ссылке, находятся все схемы, код программы, куча фото и разных советов, так что загромождать пост лишним не буду.
Заранее извиняюсь за качество фото.

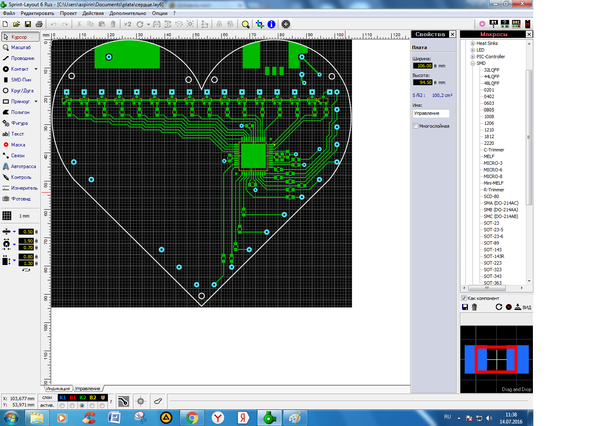

В оригинальном варианте использовались обычные 3мм светодиоды, которых у меня не было. А была куча красных SMD-светодиодов, поэтому, недолго думая, я переразвёл плату. Получилось, кстати, проще, ибо нет геморроя с двухсторонней платой.
при этом токоограничивающие резисторы меняем на 620 Ом.

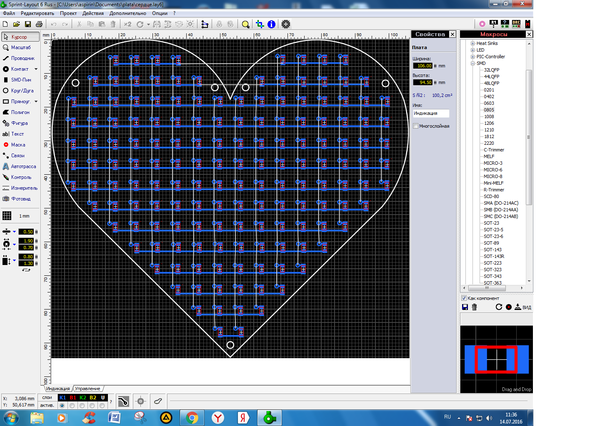

ссылка на плату в формате .lay6
https://drive.google.com/file/d/0B57nkl0WQs8ta2RiWnJSMlh6RVE...
вторая часть - плата управления:

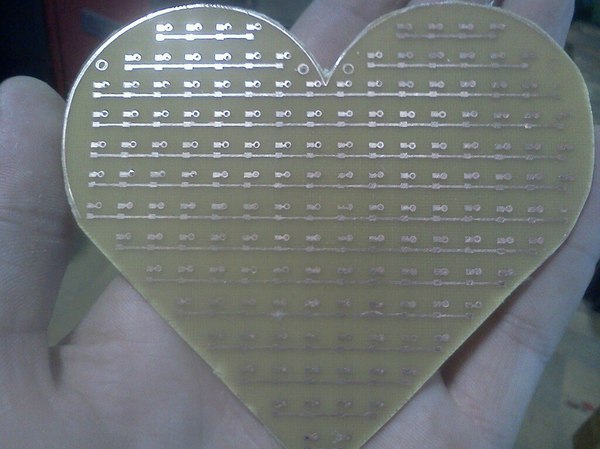

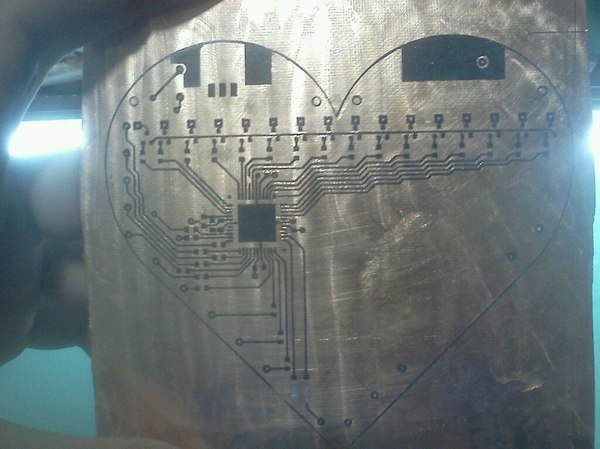

Платы делал ЛУТом, ибо лень было возиться с фоторезистом. Печатаем шаблон, переводим на текстолит, травим.

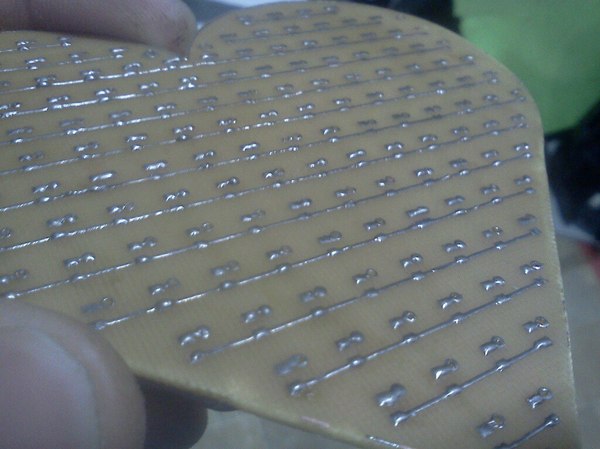

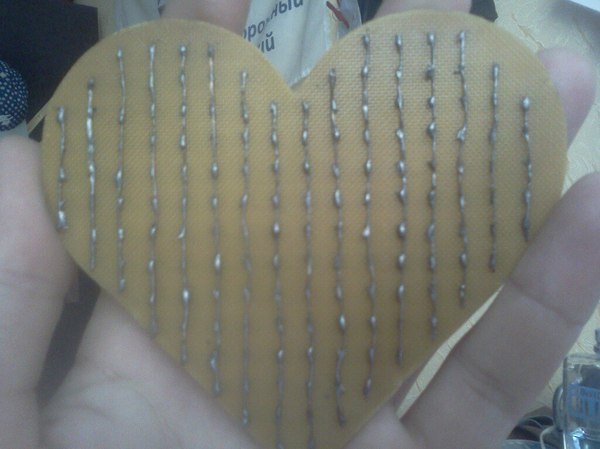

далее сверлим отверстия, залуживаем

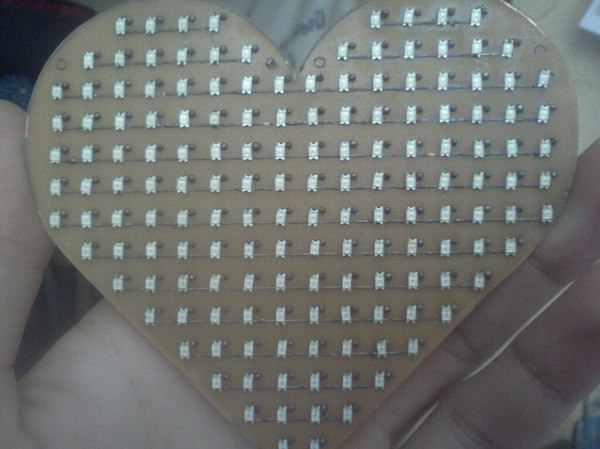

Теперь настаёт время самого нудного и кропотливого - припаивания SMD компонентов и всех перемычек. В итоге получается такая красота:
Сразу совет: не перепутайте полярность! А то будете, как я, перепаивать все светодиоды кверху ногами=(

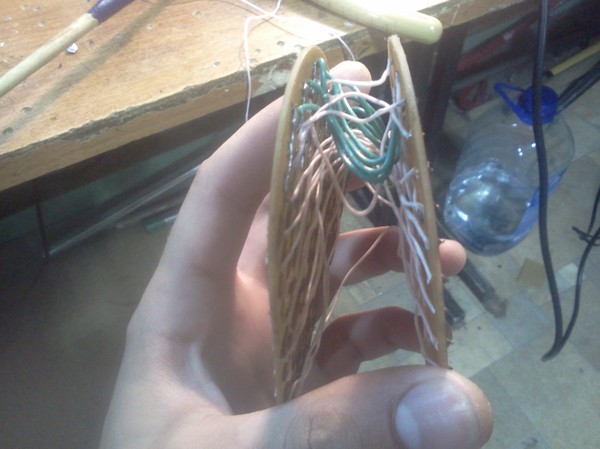

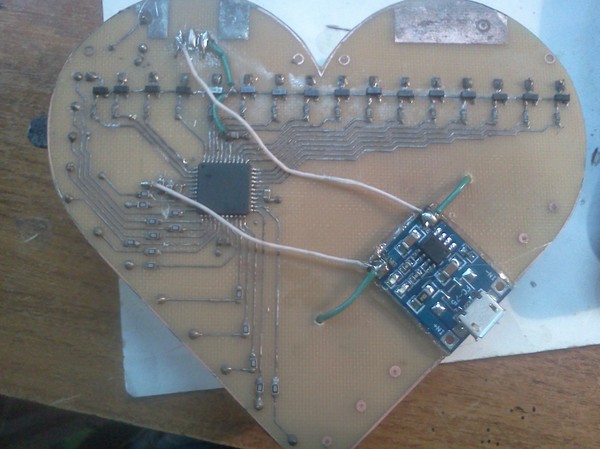

из-за отказа от обычных светодиодов платы приходиться соединять между собой проводками
не очень красиво, согласен. но за корпусом всё скроется:)
далее - прошиваем контроллер. программатор подпаиваем напрямую к дорожкам. код менял с помощью той же программы из оригинальной валентинки: IAR EWAAVR 5.30.0, заливал прошивку программой Extreme Burner. не забудьте зашить фьюзы: "Fuse биты - внутренний RC на 8 Мгц, JTAG отключен. Low = E4, High = D9."

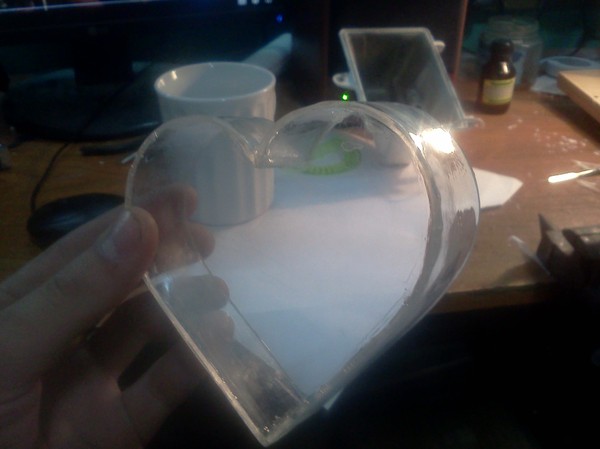

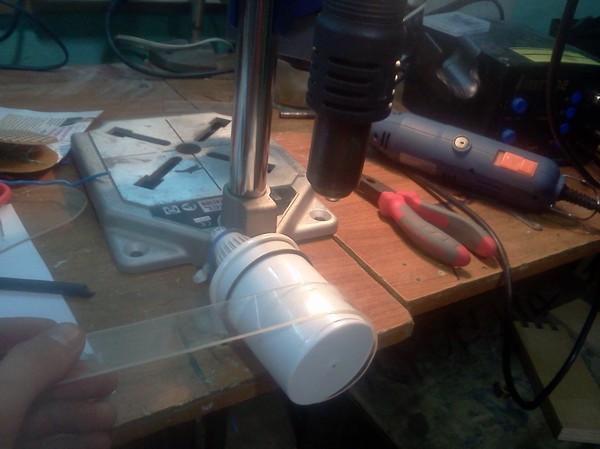

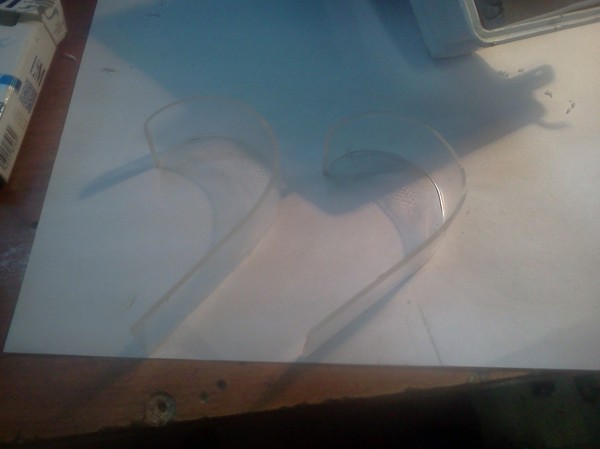

теперь корпус. делал, как в оригинале - из оргстекла. гнул паяльным феном, аккуратно, по ходу подгоняя по форме сердца.
сразу совет - не протирайте срез стекла спиртом!!! - сразу появляются трещины,и стекло ломается на раз.

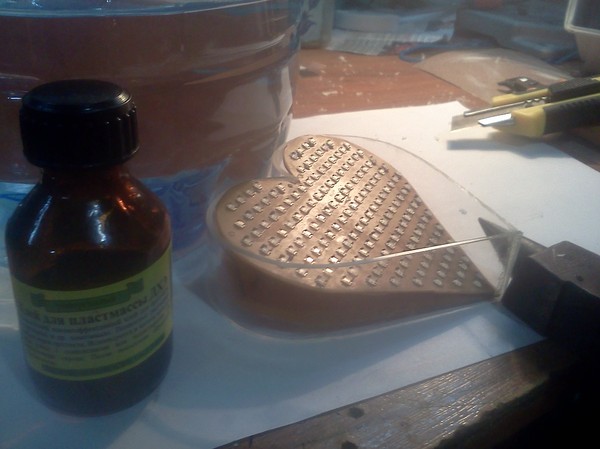

кстати, в качестве оснастки отлично подошёл фильтр для воды:)
далее - склеиваем дихлорэтаном с кусочками того же оргстекла, красим

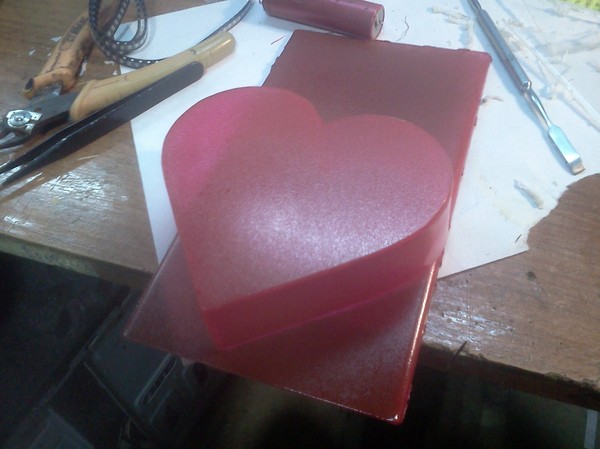

получаем в итоге вот такую штуку:

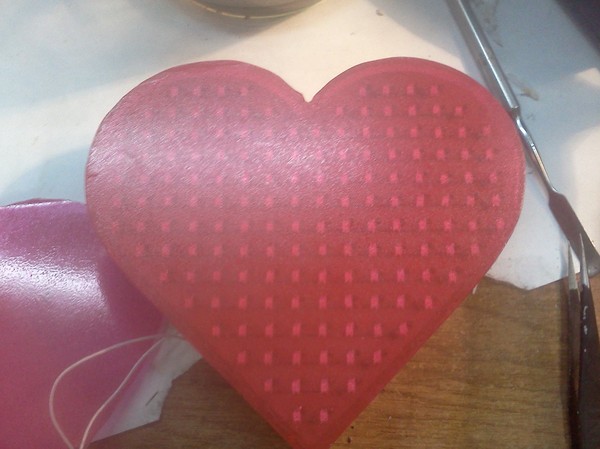

красил обычной аэрозольной краской из баллончика,только с большого расстояния. краска ложится очень мелкими точками, поверхность становится слегка бугристой. вообще можно поэкспериментировать с покраской, много чего интересного может получиться.

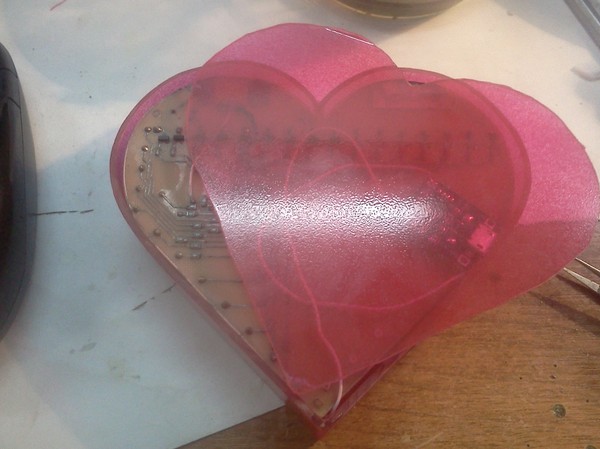

осталось подшлифовать и приклеить заднюю крышку.
в качестве элемента питания - поставил li-ion 18650 аккумулятор. для зарядки прикрепил к свободному месту давно валяющуюся без дела плату защиты от перезаряда с алиэкстпресс.
по ходу дела пришлось немного импровизировать и просверлить несколько дополнительных отверстий.
Готово! Вы прекрасны!)
ОГРОМНОЕ СПАСИБО Игорю Журавлёву (igor727@mail.ru), создателю оригинальной валентинки, за помощь, советы, полностью рабочий код, разрешение выложить этот пост... да и вообще, этому мужику памятник надо поставить. кстати, у него есть и вторая версия валентинки, ещё более красивая, крутая и эффектная. посмотреть можно на ютубе: https://www.youtube.com/channel/UC-MPrYJ-iUNiGUOkELpT0FA
посмотреть работу моей валентинки можно по ссылке: https://youtu.be/GTtGfZqNtD0 или в посте
