Ротационный нивелир. Ремонт. Нужна помощь

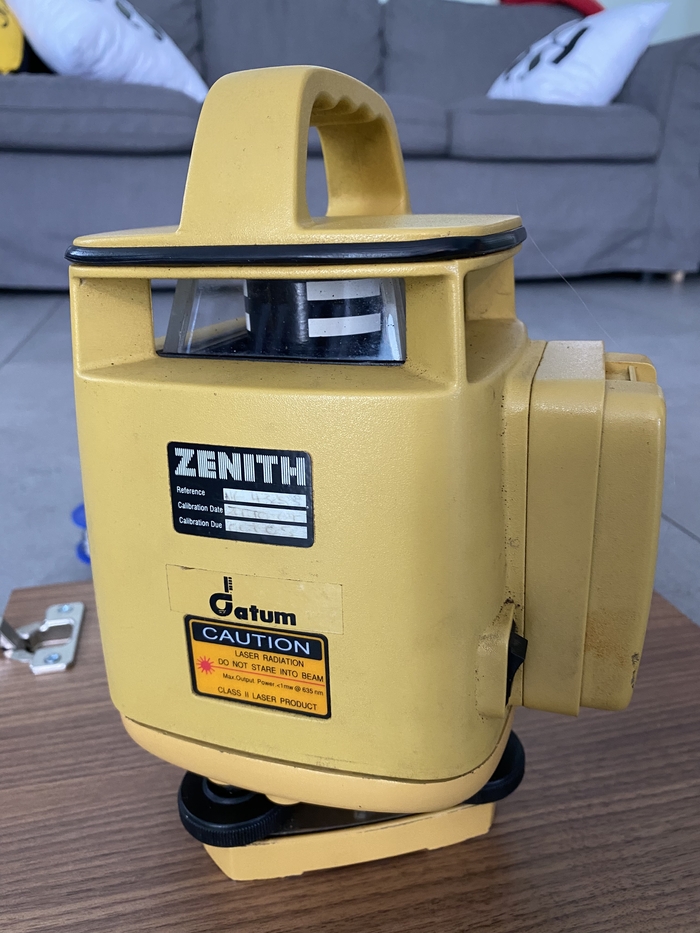

Есть в хозяйстве такой прибор. Datum al 30. Великая бретань, начало 2000-х. Долго лежал и перекладывался с места на место. Лет 10 назад активно участвовал в стройке. Наконец-то понадобился.
Выставил по пузырьку, включаю- говорит, криво стою, кручу подстрочные винты-запускается и работает. Перекос градуса 3, плоскость не строит.
Разбираю.

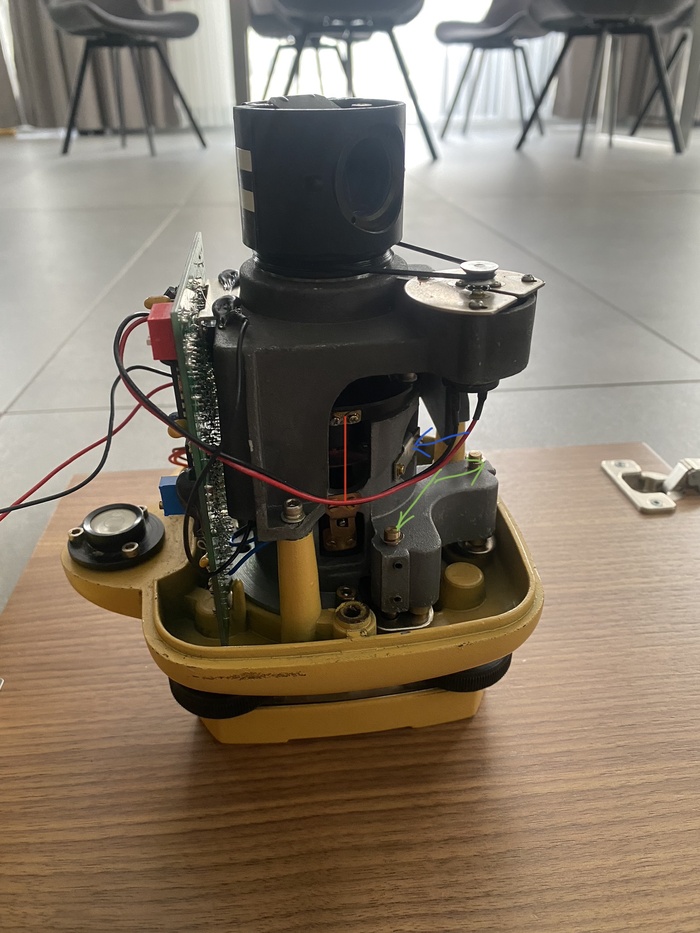

Верхняя крутящаяся штука не интересна. Нижняя (серая) рама закреплена на корпусе наглухо, два регулировочных винта (зеленые стрелки, головы снизу) шевелят положение диода внизу. Хода регулировки недостаточно, чтоб выставить плоскость. В середине рамы на трех подвесах (красная полоса) болтается груз, связанный с пластиной, находящейся между 3 мя магнитами (синяя стрелка)
От груза идет синий провод на плату. Контакта между массой и синим проводом нет при любом положении груза.
Конструкция прибора старая и Гуглу неизвестная.
Логику работы вижу следующую:
Груз задает вертикаль, отправляя сигнал на плату, если прибор выставлен ровно. Магниты более точно корректируют положение.
Если у меня прибор считает вертикалью отклонение в 3 градуса- значит один из подвесов вытянулся ( от долгого лежания в кейсе на боку например) и надо его регулировать. Подвес закреплен на болтик. И тут варианты:
Либо он работает как колок на гитаре и я все отрегулирую
Либо он болтик просто прижимает подвес к грузу, я его кручу и груз падает. Выставить обратно- цирк с конями.
Либо вертикаль регулируется переменным резистором на плате (но это вряд ли, т.к. Провод один, а подвесов 3)
Никто не видел описаний/чертежей такой конструкции?Кто-нибудь такое чинил?
Верна ли моя логика?
