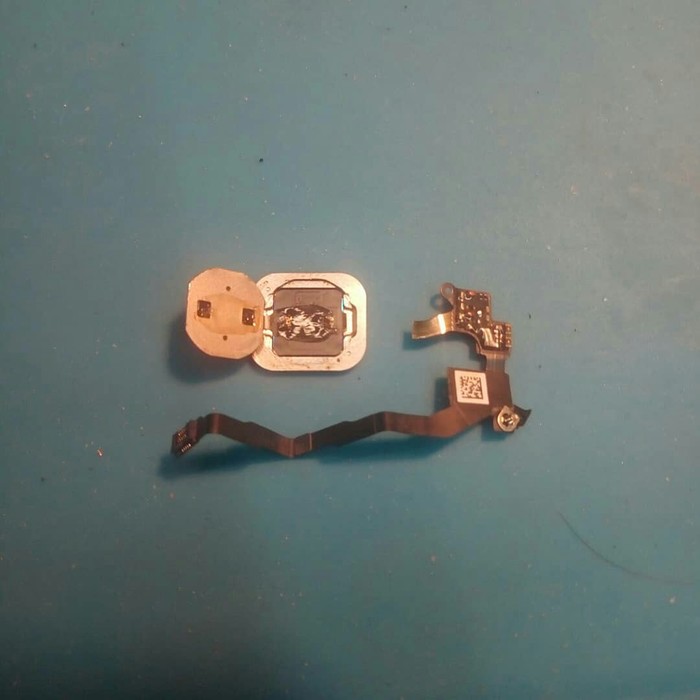

Имеем кнопку home от iphone 5s, поврежденную плохой фиксацией в стойле (дисплее). Порвана скорее всего из за того что имела люфт вращаясь. Так что если емеете такое у своего аппарата - не закрывайте на это глаза.

Итак, ампутируем шлейф уже полностью и будем зачищать края обоих частей. Внимание - с разных сторон, так как пайка будет производиться внахлест.

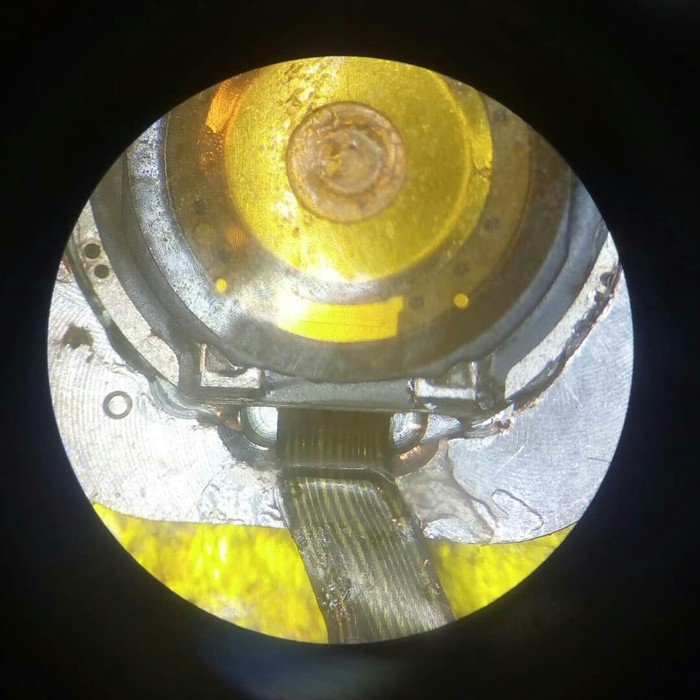

Далее необходимо нарушить точечную сварку и разобрать саму кнопку, что бы добраться до внутренностей. Выглядит это вот так:

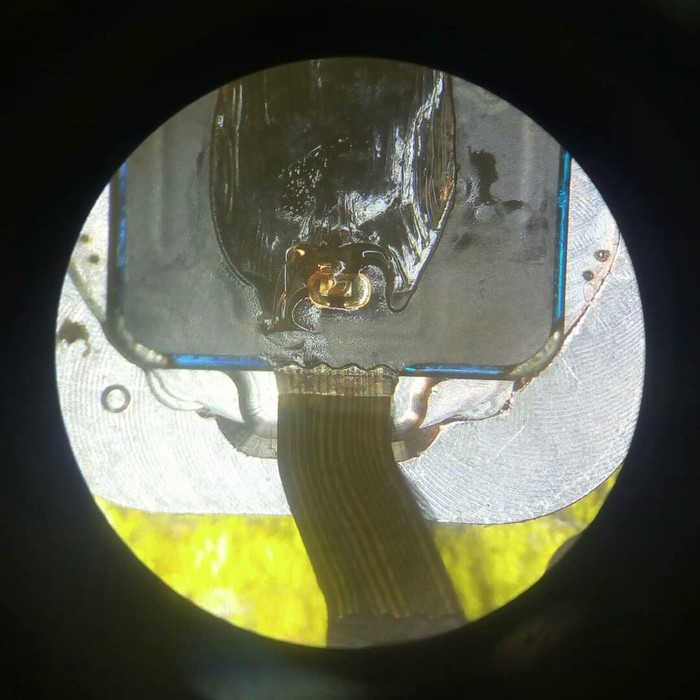

Зачищаем скальпилем, с новым лезвием. Суууупер аккуратно и нежно. Дабы не отрвать дорожки.

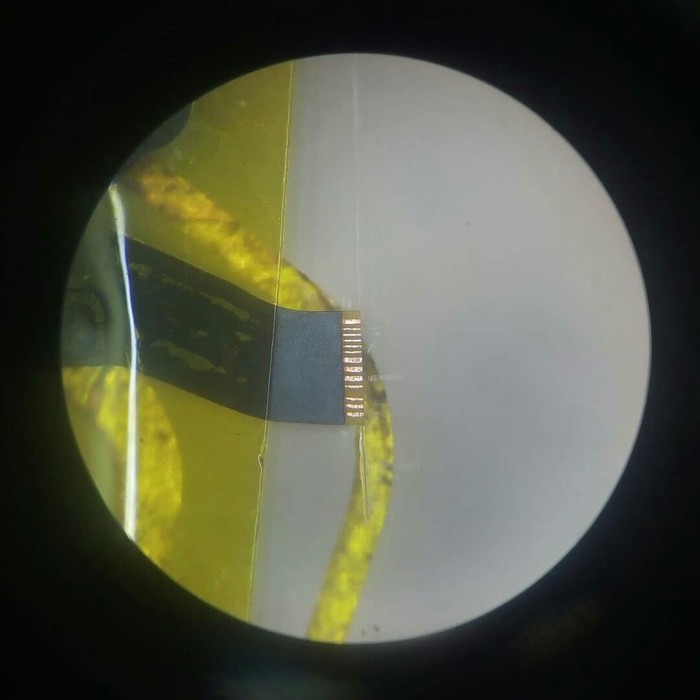

Следующий на очереди шлейф на котором расположен коннектор.

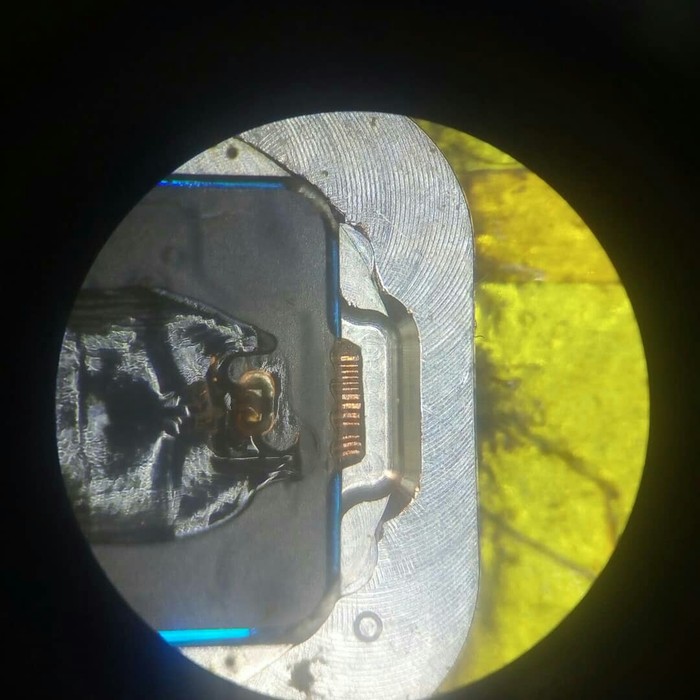

Собственно результат, и для примера толщина волоса слева выше

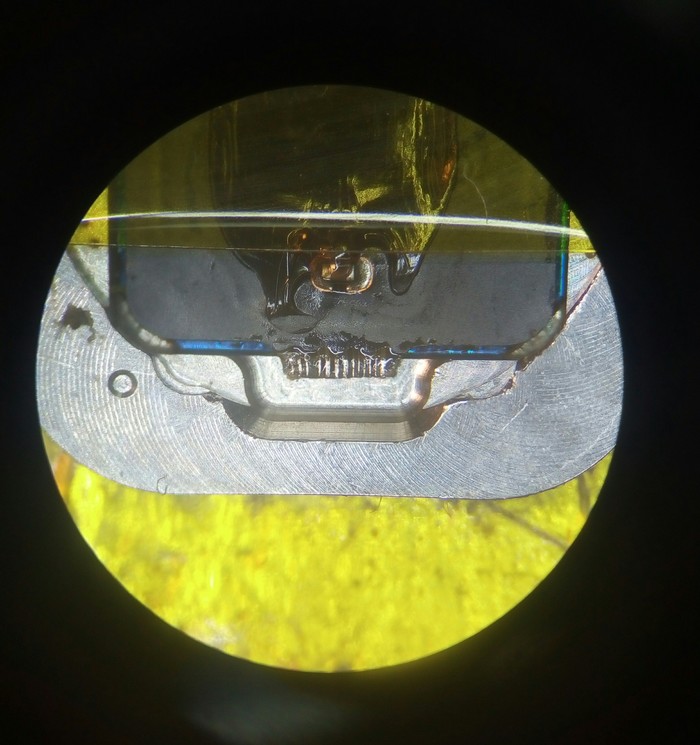

Далее необходимо залудить зачищенные дорожки на обоих частях

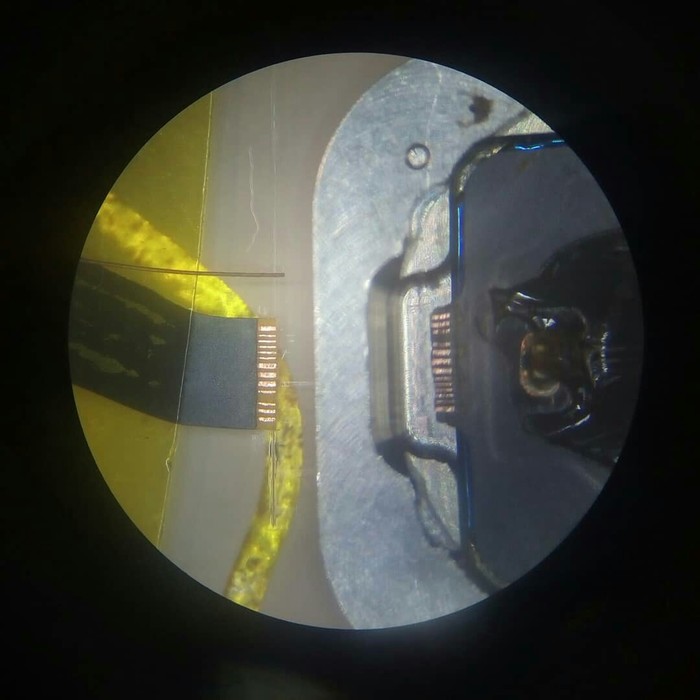

Накладываем поверх оторванный шлейф, обработанными сторонами друг к другу. И прижимаем паяльником.

Фиксируем клеем/эпоксидной смолой, и собираем кнопку обратно.

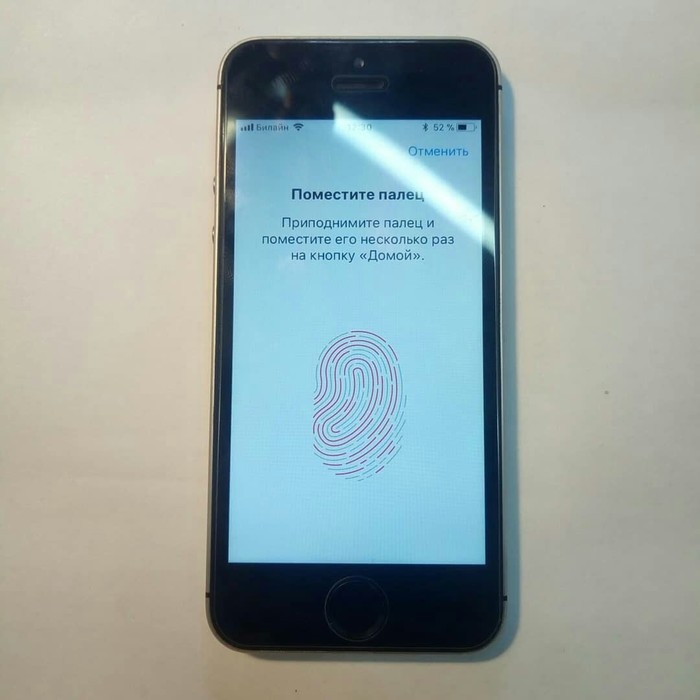

Профит!

Доброго времени суток

нужен совет

Занимался стандартной заменой тачскрина на Ipad mini 3 ( ничего не предвещало беды)

оставалось прижать только нижнюю часть

Заходит жена на кухню с 1,5 месячной дочкой и малявка хватает меня за волосы - задеваю бутылку с обезжиривателем та падает на стекло и в последствии я узнал что половина шлейфа сканера пальца (около 7 из 16 дорожек) лопнули, вначале от разъема

Прочитал удивительную статейку про восстановление шлейфа 5S (@gepka, писал гдето) и появилась надежда

Не обладая микроскопом было решено купить китайскую кнопку на радиорынке и отдать там же для замены части шлейфа, так как посередине есть переход а мозг находится в самой кнопке, все должно работать как и раньше

Отдал "ребятам" все это дело и пошел прогуляться по совку

Прихожу через пол часа и получаю удивительную картину

Говорят мол ничего не выйдет и отдают мне все это "добро" обратно

Вот что в итоге вышло - 2 из 16 ушли в гору

сижу горюю

идти опять на радоирынок к "СПЕЦАМ" нет никакого уже желания

есть идея взять Контактол с нулевым сопротивлением (уже купил) и подрисовать дорожки

но как потом состыковать их непонятно

Надеюсь на совет

Писал на почту товарищу @gepka, но почему-то молчит

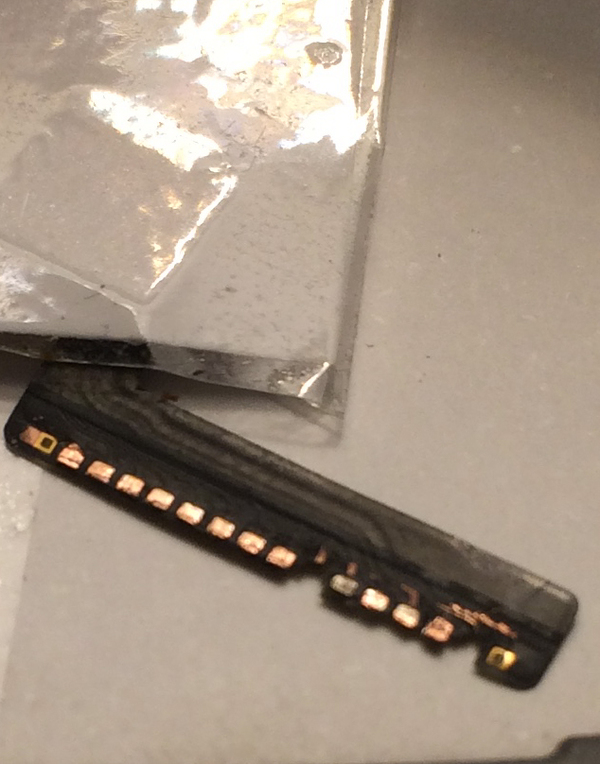

Фото моего горя

P.S. сам знаю что мудак, виноват и так далее - ГАвном швыряться не надо

Доброго времени суток

нужен совет

Занимался стандартной заменой тачскрина на Ipad mini 3 ( ничего не предвещало беды)

оставалось прижать только нижнюю часть

Заходит жена на кухню с 1,5 месячной дочкой и малявка хватает меня за волосы - задеваю бутылку с обезжиривателем -

- та падает на стекло и в последствии я узнал что половина шлейфа сканера пальца (около 7 из 16 дорожек) лопнули, вначале от разъема

Прочитал удивительную статейку про восстановление шлейфа 5S (@gepka, писал гдето) и появилась надежда

Не обладая микроскопом было решено купить китайскую кнопку на радиорынке и отдать там же для замены части шлейфа,

так как посередине есть переход а мозг находится в самой кнопке, все должно работать как и раньше

Отдал "ребятам" все это дело и пошел прогуляться по совку

Прихожу через пол часа и получаю удивительную картину

Говорят мол ничего не выйдет и отдают мне все это "добро" обратно

Вот что в итоге вышло - 2 из 16 ушли в гору

сижу горюю

идти опять на радоирынок к "СПЕЦАМ" нет никакого уже желания

есть идея взять Контактол с нулевым сопротивлением (уже купил)  и подрисовать дорожки

но как потом состыковать их непонятно

Надеюсь на совет

Писал на почту товарищу @gepka, но почему-то молчит

Фото моего горя
