IPhone 5s, развод на ремонт/материнку

Всем привет

Хочу рассказать как некоторые сц разводят на телефон, либо дорогостоящий ремонт.

И про то, что чаще всего проблема лежит на поверхности.


Достался мне не так давно герой поста iphone 5s, с такой историей:

Сдавался на замену аккумулятора или дисплея (не помню точно), в довольно популярный сервис в нашем городе (Архангельске) по айфонам. В процессе ремонта клиенту позвонили и сообщили что необходимо протестировать. и попросили предоставить iCloud. Телефон был отвязан и после ремонта отдан клиенту с одним но... Которое клиент уже узнал дома. На устройстве перестал работать микрофон. Вернувшись в сервис с претензией, клиенту предложили оставить на диагностику. Через несколько дней клиент приезжает в сервис узнать результаты. Ему предлагают отремонтировать данную неисправность с последующей оплатой, и подписью бумаги о том что сервис не несёт ответственности за технически сложный ремонт. Видите ли, может произойти всё что угодно, тудым сюдым, что будет с аппаратом не предсказуемо, может коньки/процессор отбросить.

Что там было я не знаю... Но в итоге телефон забрали и ушли.


После вышли на меня, с просьбой посмотреть телефон, так как после них он уже не включался и не заряжался. Замена шлейфа питания и дисплея всё решила, кроме микрофона. Получается что был поставлен не рабочий дисплей и шлейф нижний (с зарядкой и микрофоном). Что ж, подумав на аудио-контроллер, подтвердил слова предыдущего сервиса о сложности ремонта (для меня). Перекатка для меня проблема именно на айфонах, начинаются какие то новые проблемы и тд, даже пытаться не хочу. Да и клиента уже помотали достаточно. В итоге отказал предложив обратиться в другой сц. После, через несколько дней видимо узнав о стоимости ремонта или просто опустив руки предложили выкупить за символическую сумму. Из чего плюс там (единственное живое) это отвязанная мать. Для теста восстановленных дисплеев самое то.


Материнка служила верой и правдой, свое дело выполняла ..
Пока не решил от скуки в один момент попробовать подключить гарнитуру и проверить микрофон на ней. А гляди да вдруг... И какого было моё удивление, когда диктофон записал голос и другое звуки. Ну а дальше мысли такие: раз аудио-контроллер делает свое дело, значит проблема банальна, возможно она лежит в коннекторе J7. Осмотр и подключение других шлейфов результатов не дал. И тогда предположил что видимо зацепили мелочёвку расположенную рядом, пока отстёгивали коннектор. И оказался одновременно и прав и нет) под микроскопом причина оказалась там! но не случайно а устроена намеренно. Мастерами был сдвинут дроссель FL49 по цепи микрофона.

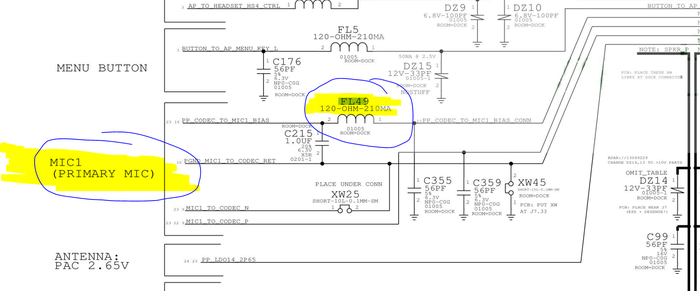

Ну и объясню теперь суть: После того как клиент подписал бы бумагу о том что доверяет сервису и не будет иметь претензий в случае неудачного ремонта, материнскую плату (напоминаю отвязанную) запутали/скомуниздили/забарыжили/сп?%дили (нужное подчеркнуть). И зная проблему восстановили работу микрофона. А в аппарат воткнули не рабочую.


Ну и вообщем то всё. Будьте аккуратны и внимательны!
А теперь фото.

IPhone 5s, развод на ремонт/материнку iPhone, Ремонт техники, Бывает, Длиннопост
IPhone 5s, развод на ремонт/материнку iPhone, Ремонт техники, Бывает, Длиннопост
IPhone 5s, развод на ремонт/материнку iPhone, Ремонт техники, Бывает, Длиннопост

Поправляем это безобразие.

IPhone 5s, развод на ремонт/материнку iPhone, Ремонт техники, Бывает, Длиннопост
IPhone 5s, развод на ремонт/материнку iPhone, Ремонт техники, Бывает, Длиннопост

Источник: vk.com/clover29

Показать полностью 5
2

Прошу совет, что за элемент?

Досталась карточка от клиента даром. Gygabyte  gv-n770oc-2gd rev1.0
С его слов: на детали был скол, пытался самостоятельно заменить на аналогичный (по внешнему виду).
Благо не вышло) и на место U1 не встало что то другое, что не нужно.
Элемент был выкинут и забыт.
Верю в силу пикабу и прошу помощи, у кого есть такая видеокарточка или аналогичная 760.
Что там за элемент стоит? Просторы тырнета результатов не дали, Благодарю!

Прошу совет, что за элемент? Помощь, Видеокарта, Что там было
30

Планшет Samsung: не заряжается

Планшет Samsung: не заряжается

Разбираем и видим окислившийся разъём зарядки.

Отсоединяем шлейф и видим что состояние плачевное, заказываем новый!

Но прежде восстановим родной, убедимся что планшет рабочий.

Удаляем окислы и видим 3 отгнившие ноги разъёма.

Не беда, зачищаем шлейф от изоляции, лудим припаиваем ножки.

Планшет заряжается, включается.

Проблема только в разъёме заряда, оставим этот шлейф как тестовый, в планшет будет установлен новый!
Всем удачных и лёгких ремонтов!

Планшет Samsung: не заряжается Планшет, Окисление, Разъем, Длиннопост
Планшет Samsung: не заряжается Планшет, Окисление, Разъем, Длиннопост
Планшет Samsung: не заряжается Планшет, Окисление, Разъем, Длиннопост
Планшет Samsung: не заряжается Планшет, Окисление, Разъем, Длиннопост
Планшет Samsung: не заряжается Планшет, Окисление, Разъем, Длиннопост
Планшет Samsung: не заряжается Планшет, Окисление, Разъем, Длиннопост
Планшет Samsung: не заряжается Планшет, Окисление, Разъем, Длиннопост
Показать полностью 7
82

Восстанавливаем работу тачскрина

Аппарат был залит водой, либо побывал в иной влажной среде. Каким образом не ясно.

О чём свидетельствует внешний вид коннектора тачскрина.

Шлейф так же пострадал.

Восстанавливаем шлейф (правая дорожка), пропаиваем 2 отгнивших контакта коннектора, и вуаля, тачскрин работает!

Восстанавливаем работу тачскрина Телефон, Утопление, Окисление, Тачскрин, Пайка, Чистка, Все, Работа, Длиннопост
Восстанавливаем работу тачскрина Телефон, Утопление, Окисление, Тачскрин, Пайка, Чистка, Все, Работа, Длиннопост
Восстанавливаем работу тачскрина Телефон, Утопление, Окисление, Тачскрин, Пайка, Чистка, Все, Работа, Длиннопост
Восстанавливаем работу тачскрина Телефон, Утопление, Окисление, Тачскрин, Пайка, Чистка, Все, Работа, Длиннопост
Восстанавливаем работу тачскрина Телефон, Утопление, Окисление, Тачскрин, Пайка, Чистка, Все, Работа, Длиннопост
Восстанавливаем работу тачскрина Телефон, Утопление, Окисление, Тачскрин, Пайка, Чистка, Все, Работа, Длиннопост

Источник: vk.com/clover29

Показать полностью 5
62

Влага в дисплее телефона

Телефон: Huawei

Спасаем от попадания влаги.

Влага в дисплее телефона Сушка, Утопленник, Ремонт техники, Влага, Длиннопост
Влага в дисплее телефона Сушка, Утопленник, Ремонт техники, Влага, Длиннопост

Каким образом это произошло история умалчивает, то ли дождь то ли в воду упал...

Увы, неизвестно. Что имеем? - телефон полностью функционирует.

Пострадал лишь дисплейный модуль.

Просушим его и проверим материнскую плату на следы/остатки влаги.

Настоятельно не рекомендую оказавшись в подобной ситуации ложить телефон в рис, на солнышко в машине, и уж тем более в микроволновку (;⌣_⌣)

Влага в дисплее телефона Сушка, Утопленник, Ремонт техники, Влага, Длиннопост

Как минимум если телефон прост в разборке/руки ростут выше жопы... разобрать, отключить в первую очередь (желательно сразу после попадания влаги) аккумулятор.
Выложить комплектующие в сухое помещение/ёмкость, при необходимости удалить остатки влаги... вообщем просушить! а не ждать! Не надеяться на чудеса риса... ( ̄□ ̄」)
не залезет он за вас в телефон и не протрёт плату.

Как максимум обратиться в сервисный центр.
И так вернёмся к телефону!

Данный девайс был разобран и не зря.

Между рамкой/корпусом и дисплеем были капли воды.

Благо/чудо вода не задела материнскую плату. Спасибо разработчикам/конструкторам компании huawei ( ◡‿◡ ♡)

Далее всё просто, был взят нижний подогрев, выставляем температуру 100"-120" С
и укладываем дисплей на сушку часа на 2

Результат:

Влага в дисплее телефона Сушка, Утопленник, Ремонт техники, Влага, Длиннопост

Ещё 2 часа

Влага в дисплее телефона Сушка, Утопленник, Ремонт техники, Влага, Длиннопост

Время 18.00 пора домой.
Оставляем дисплей просто на столе.
Дисплею для просыхания уже не мешают корпус, двухсторонний скотч и плотность сборки.
Результат на утро:

Влага в дисплее телефона Сушка, Утопленник, Ремонт техники, Влага, Длиннопост

Сушим на нижнем подогреве ещё часик и собираем

Влага в дисплее телефона Сушка, Утопленник, Ремонт техники, Влага, Длиннопост
Влага в дисплее телефона Сушка, Утопленник, Ремонт техники, Влага, Длиннопост

Результат: сэкономлена стоимость нового дисплея.

Телефон полностью исправен и не имеет следов влаги.

Совет: как только влага касается техники выдирайте аккумулятор (вода уже не сможет вступить в реакцию с контактами, окислить их или закоротить).обратитесь к специалистам и всё будет гуд. ( ◡‿◡ *)

Источник: vk.com/clover29

Показать полностью 7
44

Телевизор Fusion FLTV-16W7. Не включается

Телевизор Fusion FLTV-16W7

Не включается. Горит индикатор питания.

Шасси (Main Board): CVMV26L-G

Опытным путём было замечено заниженное питание на флешке

U3 (F40-100GCP).

Вместо +3.3v было +0.6v.

Источником питания данной флеш является U2 (BM1084 3.3)

Он то и виновник торжества. на входе 5v а на выходе давал не 3.3v а 0.6v.

Так как телевизор не клиентский, красота не суть важна.

Выкручиваемся из того что есть LM317

(Регулятор напряжения с установкой выходного напряжения от 1.2v до 37v, сила тока до 1.5А)

С помощью программы "Regulator Design" подбираем резисторы для LM317, выбрав необходимое напряжение на выходе.

Собираем и все напряжения в норме, телевизор снова включается!

Телевизор Fusion FLTV-16W7. Не включается Телевизор, Ремонт, Длиннопост
Телевизор Fusion FLTV-16W7. Не включается Телевизор, Ремонт, Длиннопост
Телевизор Fusion FLTV-16W7. Не включается Телевизор, Ремонт, Длиннопост
Телевизор Fusion FLTV-16W7. Не включается Телевизор, Ремонт, Длиннопост
Телевизор Fusion FLTV-16W7. Не включается Телевизор, Ремонт, Длиннопост

vk.com/clover29

Показать полностью 4
62

Телевизор SUPRA не включается

Телевизор: SUPRA STV-LC32810WL V2L12

(Main Board - TP.VST59.P83)

Проблема: не включается. (не выходит из дежурного режима)

Ну как не включается... включается, если долго нажимать кнопку вкл.

Все дежурные напряжения в норме.

Замена электролитических конденсаторов результата не дала.

Виновником оказался: W25Q32

Снимаем старую флешку пытаемся считать прошивку... неудача.

Флешка неисправна.

Читалась раз из 10

Прошиваем новую, устанавливаем на плату и телевизор снова в строю!

Телевизор SUPRA не включается Ремонт техники, Телевизор, Прошивка, Длиннопост
Телевизор SUPRA не включается Ремонт техники, Телевизор, Прошивка, Длиннопост
Телевизор SUPRA не включается Ремонт техники, Телевизор, Прошивка, Длиннопост
Телевизор SUPRA не включается Ремонт техники, Телевизор, Прошивка, Длиннопост
Телевизор SUPRA не включается Ремонт техники, Телевизор, Прошивка, Длиннопост

Источник: vk.com/clover29

Показать полностью 4
63

Не заряжается iPhone 5s

Проблема: скачет процент заряда аккумулятора (от 1% до 18%, с лайтнингом показывает 25%), произвольные перезагрузки.


Смотрим схему, нас интересует средний контакт аккумулятора.

По цепи AP_BI_BATTERY_SWI_CONN видим дросель FL11,

с него и начнём. Стоило задеть его щупом, проблема сразу же и нашлась,отлетел как пушинка. Садим его на место, собираем, включаем и заряд уже 30% с лайтнингом те же 30% и по мере заряда процент повышается. Проблема с перезагрузкой так же ушла.

Не заряжается iPhone 5s Ремонт техники, iPhone, Не заряжается, Длиннопост
Не заряжается iPhone 5s Ремонт техники, iPhone, Не заряжается, Длиннопост
Не заряжается iPhone 5s Ремонт техники, iPhone, Не заряжается, Длиннопост
Не заряжается iPhone 5s Ремонт техники, iPhone, Не заряжается, Длиннопост
Не заряжается iPhone 5s Ремонт техники, iPhone, Не заряжается, Длиннопост

Источник: vk.com/clover29

Показать полностью 3
158

Разблокировка старичка: Sony Ericsson K610i

Забыт код блокировки телефона.

Кабеля для данного аппарата нет и так как поиски затянутся на энное количество дней, обходим это препятствие прямым подключением к плате (пайкой)

Разблокировка старичка: Sony Ericsson K610i Ремонт техники, Разблокировка, Длиннопост

Снимаем коннектор подключения кабеля, лудим площадки и подкидываем выводы USB согласно распиновке.

Разблокировка старичка: Sony Ericsson K610i Ремонт техники, Разблокировка, Длиннопост
Разблокировка старичка: Sony Ericsson K610i Ремонт техники, Разблокировка, Длиннопост
Разблокировка старичка: Sony Ericsson K610i Ремонт техники, Разблокировка, Длиннопост

Определяем CID устройства,у данного аппарата = 52

Разблокировка старичка: Sony Ericsson K610i Ремонт техники, Разблокировка, Длиннопост

Качаем двухфайловую прошивку CID 52

Разблокировка старичка: Sony Ericsson K610i Ремонт техники, Разблокировка, Длиннопост
Разблокировка старичка: Sony Ericsson K610i Ремонт техники, Разблокировка, Длиннопост

Шьём через XS++ и радуем клиента.

Разблокировка старичка: Sony Ericsson K610i Ремонт техники, Разблокировка, Длиннопост
Разблокировка старичка: Sony Ericsson K610i Ремонт техники, Разблокировка, Длиннопост

Источник: vk.com/clover29

Показать полностью 8
