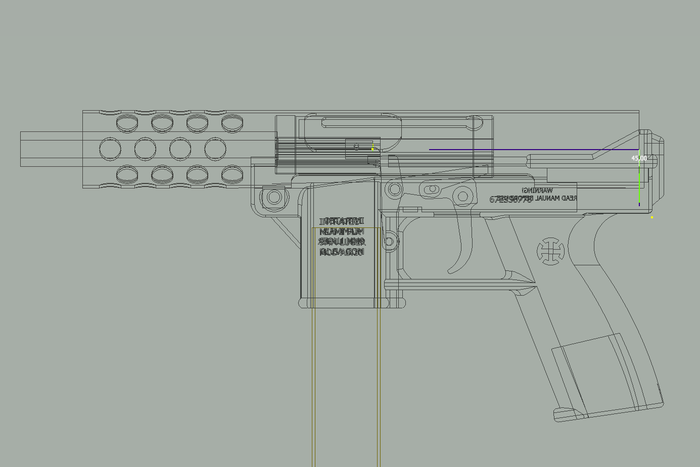

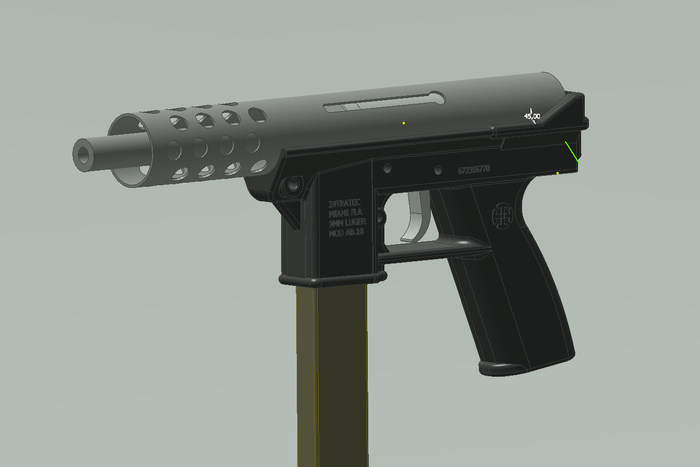

Пошарив по инету я нашел лишь “кривые модели”, с обязательной “доработкой напильником” (о которой как обычно узнаешь в процессе печати/сборки - авторы об этом часто умалчивают, однако косяки становятся видны при сборке уже в моделях). Было принято решение намоделить самому с определенными фишками:

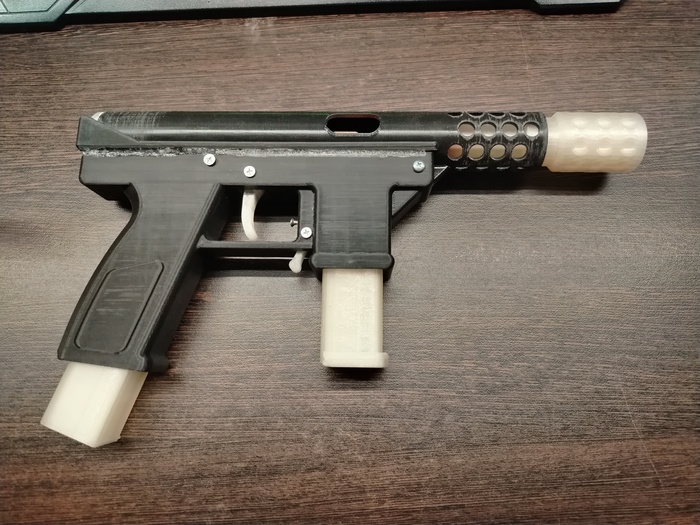

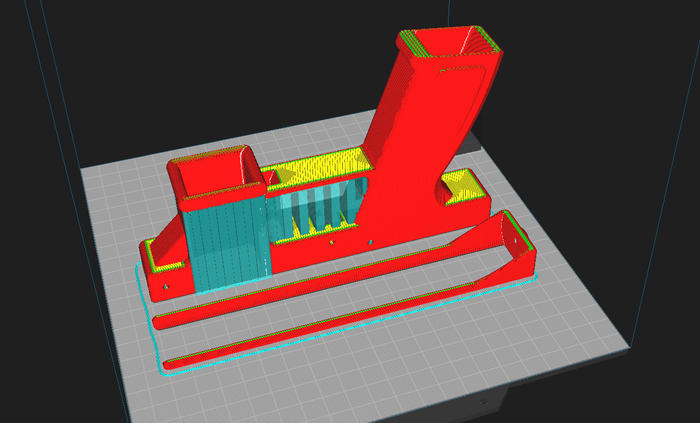

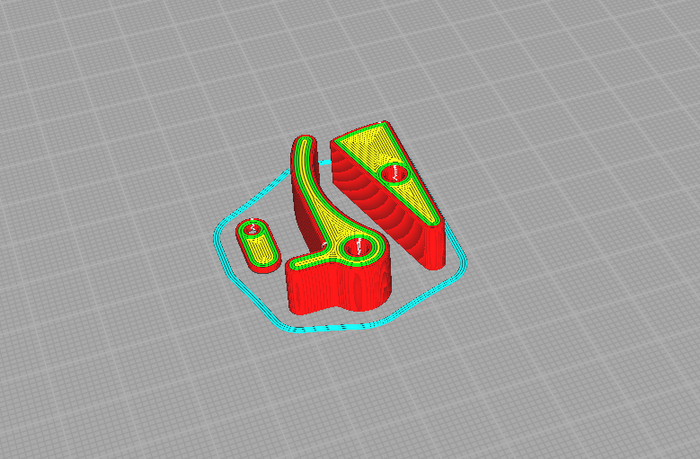

• Большинство деталей спроектированы и оптимизированы для печати на 3д принтере - единственная деталь, рекомендуемая для настройки с поддержками - это рамка, заранее разделенная на 2 части под склеивание для уменьшения затрат на поддержки.

• Модели уже имеют необходимые зазоры и должны “собираться” без доработок.

• Предусмотрена сборка с реальным крепежом и пружинами, которые легко найти.

• Все нагружаемые и подвижные детали надежны и прочны насколько это возможно - потребности разбирать и заменять сломавшуюся пластиковую фигулину не потребуется.

• Почти аутентичный вид прообраза - кнопки, крепеж, фиксация затвора. Затвор в невзведенном положении закрывает "отверстие для выброса гильз". =)

Терь подробнее про нюансы:

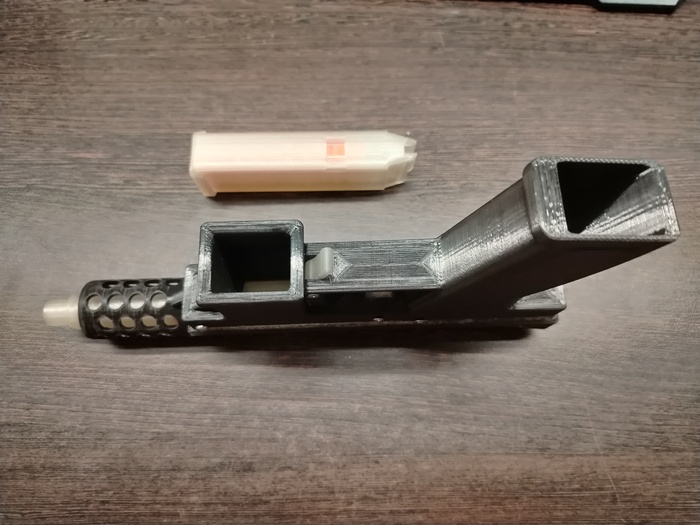

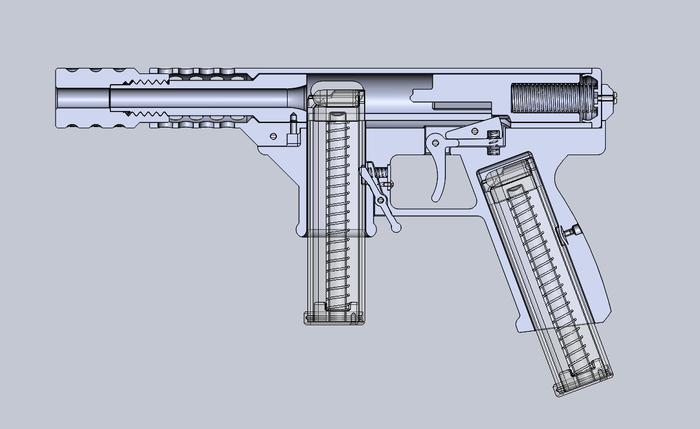

• Рамку разделил на 2 части чтобы не мучаться с печатью на поддержке почти всей тушки. Потому проектировал модель так чтобы именно цевьё ограничивало высоту установки магазина. Таким образом рамка склеивается без проблем и особых сложностей (можно даже не оч ровно - для тех у кого руки кривые). Все поддержки рамки легко извлекаемые без особых хитростей.

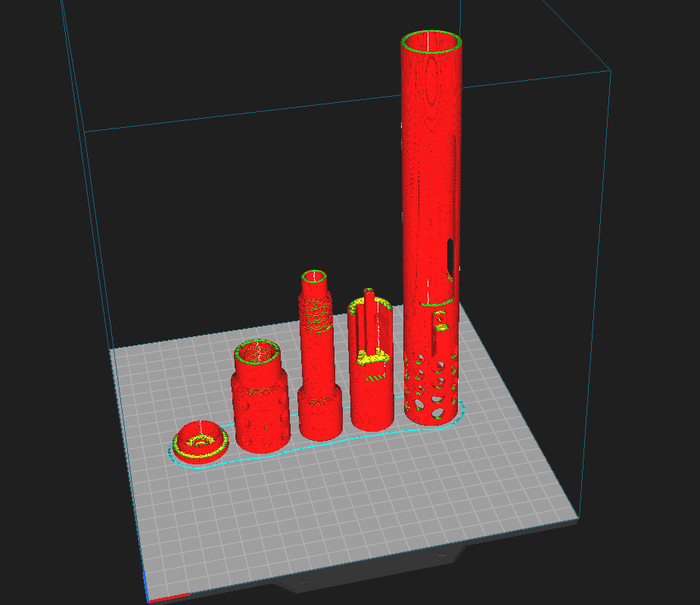

• Профиль резьбы тоже разработан специально для удобной и легкой печати (для технарей - угол резьбы увеличен с 60 до 75 градусов, улучшающих качество печати под нависающим углом, шаг резьбы и размеры подогнаны под высоту слоя 0.2). Всё “накручивается и скручивается” без ковыряния наждачкой и траты нервов.

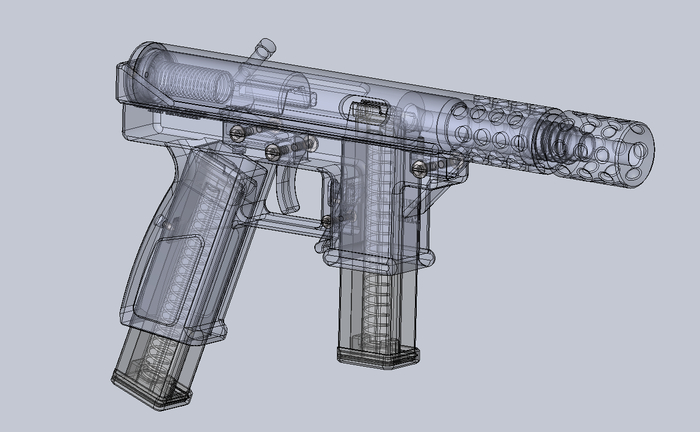

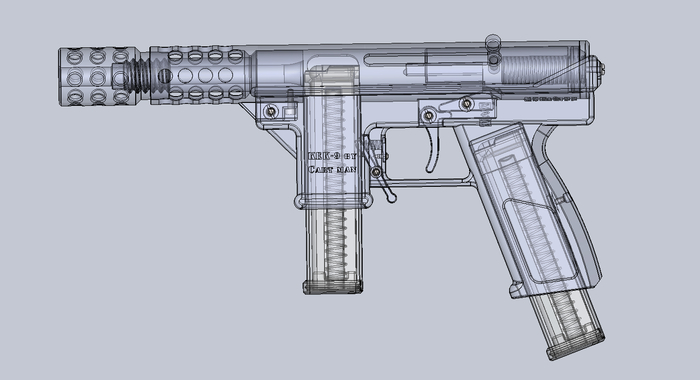

• Рукоятка спроектирована так чтобы быть удобной для руки (среднего размера) и удерживать запасной магазин.

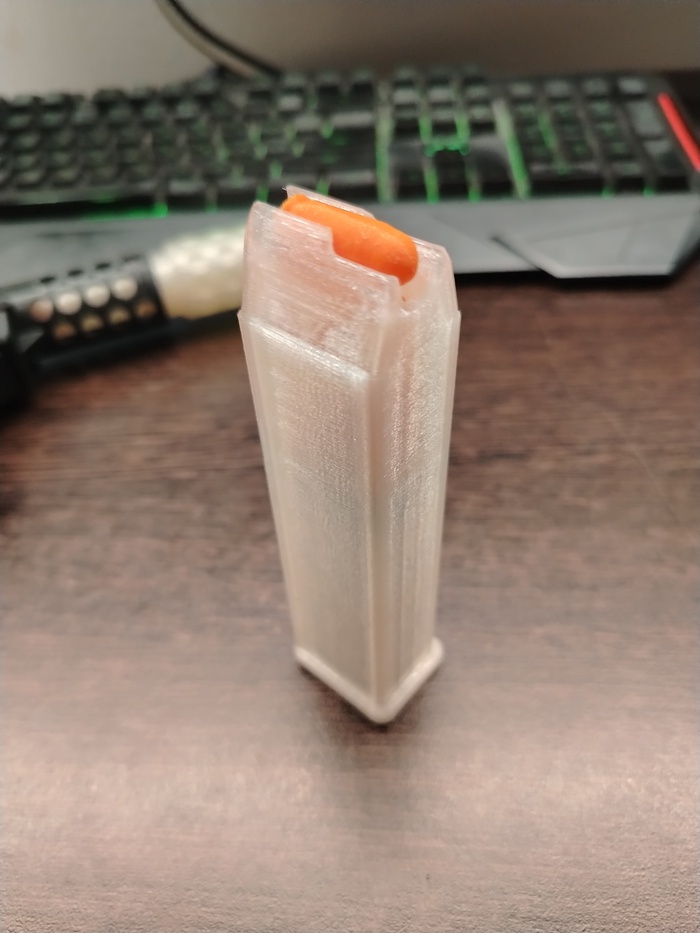

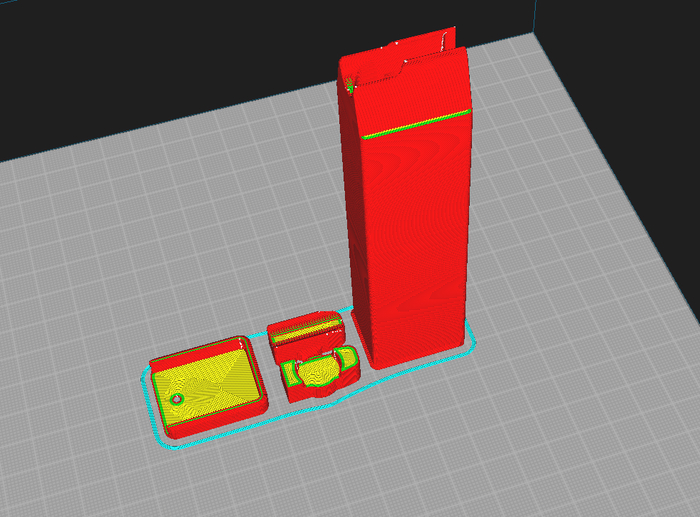

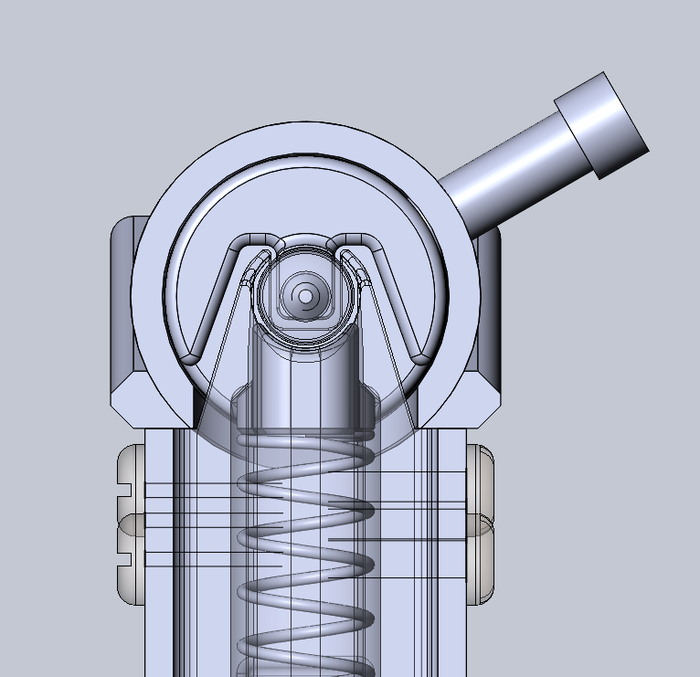

• Магазины решил сделать не очень длинными - чтобы быстрее напечатать пару, и чтобы они лучше подходили под имеющиеся у меня пружины. Вместимость получилась около 8 патрончиков в один ряд (зависит от вашей пружины). При желании магазин легко увеличить просто отмасштабировав его центральную часть.

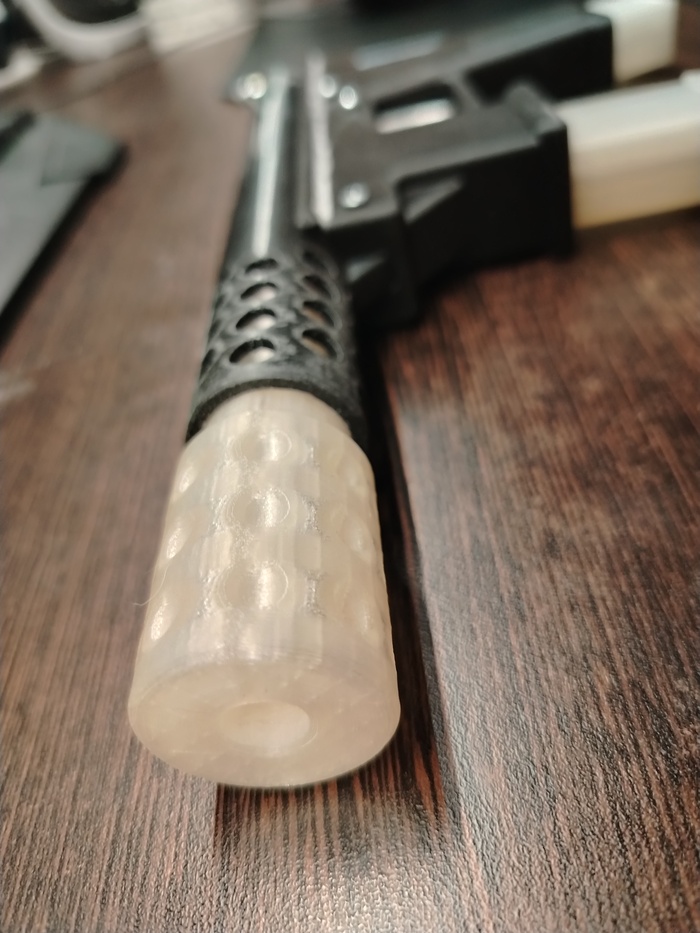

• Дульная насадка не обязательна, но с ней внешний вид на мой взгляд лучше.

• В рукоятку вворачивается потайной винт, которым можно регулировать силу удержания запасного магазина посредством увеличения давления на пластиковый наплыв внутри.

• Изначально поискав пружинки на алике выбрал необходимые размеры и уже моделировал с их учетом. Все пружинки четко влезают и хорошо работают.

Порядок сборки:

1. Вставить ствол в цевьё, зафиксировать винтом.

2. Вставить затвор в цевье.

3. Ввернуть рукоятку затвора (можно как я взять винт М5) через прорезь в цевье.

4. Вложить пружину (у меня 1х15х100мм) в затвор

5. Слегка поджав эту пружину, закрыть цевьё пяткой (она должна вставать с небольшим усилием).

6. По желанию можно навернуть дульную насадку.

7. Вставить крючок в рамку, зафиксировав его на винтах (не переусердствуйте - деталька должна двигаться).

8. Вложить в рамку пружину (у меня 0,3х4х15мм).

9. Слегка поджав эту пружину, вставить треугольный зацеп, зафиксировав его на винтах (не переусердствуйте - деталька тоже должна двигаться).

10. На данном этапе можете проверить работоспособность крючка и зацепа. При нажатии на крючок зацеп должен опускаться.

11. Вложить кнопку для магазина в отверстие в рамке и зафиксировать его винтами (не переусердствуйте - эта деталька тоже должна двигаться).

12. Вложить пружинку (у меня 0,3х4х10мм) для удержания кнопки магазина.

13. Слегка поджав эту пружину, закрыть отверстие заглушкой и зафиксировать её установочным винтиком (у меня под рукой не нашлось углового шестигранника для мелкого винтика, взял мелкий саморез). При нежелании использовать крепеж - можно и вовсе ее приклеить.

14. Приклеить верхнюю часть рамки к основной части. Для удобства можете использовать цевьё в сборе чтобы легче было позиционировать детальки.

15. Установить цевье в рамку, зафисировав несколькими винтами - спереди и сзади в торце.

16. Вложить в магазин закладную под патрончик.

17. Вложить пружину в магазин (у меня 0,75х12х100).

18. Слегка поджав пружину, вложить в магазин закладную под пружину.

19. Закрыть магазин пяткой, надев ее по направляющим. При необходимости можно зафиксировать пятку саморезом, соединив с закладной.

20. Проверить удержание магазина в шахте и работоспособность кнопки удержания магазина.

21. Проверить фиксацию патрончиков в магазине.

22. Вы великолепны.

Прицельные приспособления не добавлял - можете "лепить и городить" что вам больше нра.

Ссылки на скачивание моделей:

файлы Solidworks2021: https://disk.yandex.ru/d/h8SjDAZ_PXiOlg

файлы STL: https://disk.yandex.ru/d/jTIOoTK_0xXEkA

просьба не использовать мое "сопение" на фоне для озвучки неподобающих видео - я просто немног замотался в попытках присобачить над столом кронштейн для телефона чтобы записать видео =)

Пошел я в общем... на работу...

⚠️ ВНИМАНИЕ!!!
Данная 3D-модель является нестреляющим макетом, созданным исключительно для коллекционирования, моделирования и образовательных целей. Она не является оружием, не может быть модифицирована в боевое устройство и не предназначена для публичного ношения.

📌 Условия использования:

• Запрещено коммерческое распространение, продажа или массовое производство модели без моего разрешения.

• Разрешено печатать модель только для личного некоммерческого использования.

• Запрещено использовать модель в противоправных целях или для создания объектов, имитирующих огнестрельное оружие.

❗ Нарушение авторских прав (ст. 1259 ГК РФ) и условий использования повлечёт юридическую ответственность.

Автор модели не несёт ответственности за любые противоправные действия, связанные с её изготовлением, модификацией или использованием третьими лицами. Любые попытки создать действующее оружие категорически запрещены и преследуются по закону (ст. 222-223 УК РФ).

Для тех кто остался благодарен мне, разбогател и теперь ни в чем не нуждается, и теперь желает отблагодарить меня - мои контакты:

https://vk.com/axkarlov

https://t.me/cartmanisonfire

В интернете стала популярной фотография тайской школьницы с Tec-9. Город Лопбури уже давно страдает от нашествия обезьян. Местные жители носят с собой пневматическое оружие для самозащиты, но приматы начали его отнимать.

Правительство построило специальные вольеры, однако обезьяны сбежали и разгромили полицейский участок, занимающийся борьбой с приматами.

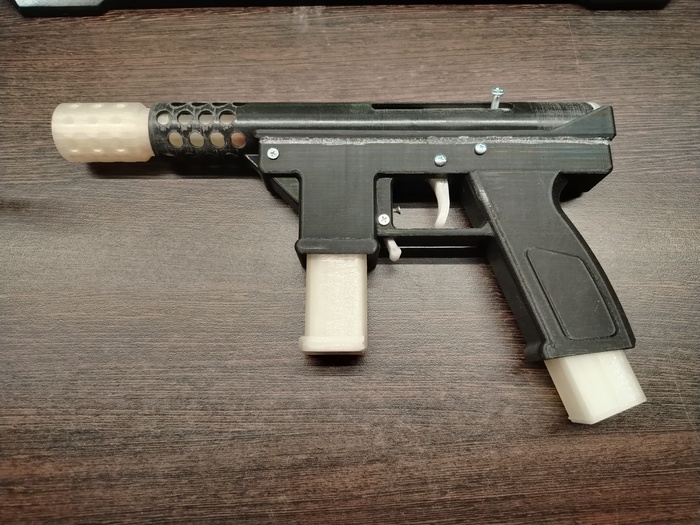

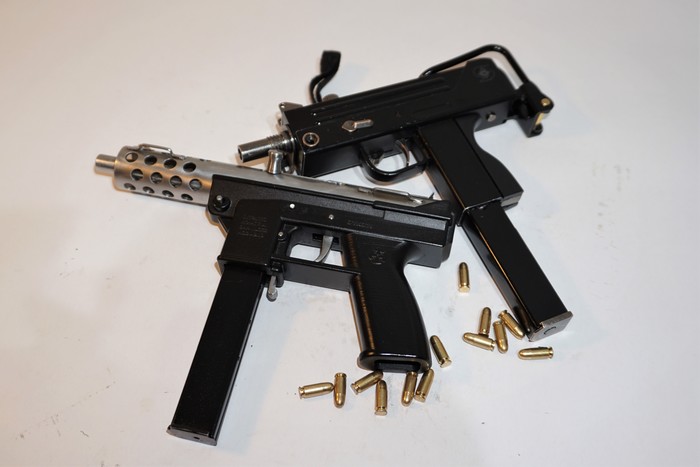

С месяц назад запилил вот такую занятную вещицу - Intratec TEC-9, знакомый многим по старым добрым боевичкам 90х.

Моделька само собой стреляет, более того на ней работает автоматика.

ТЕС-9 родом из 80х, и по классификации пистолет, специально разработанный с возможностью ведения ТОЛЬКО одиночного огня, и так чтобы максимально усложнить переделку в автомат.

И если он палит очередями, дело скорее всего происходит в Голливуде.  TEC-9 засветился в куче фильмов,  на вскидку: "С меня хватит", "Робокоп" и "Не грози Южному Централу".

За угрожающие очертания свойственные пистолетам-пулеметам, ТЕС-9 был очень любим у разных нигритянско-гаитянских банд.

Недавно я приобрел фотополимерный принтер,  хотелось испытать его на чем нибудь интересном и в тоже время несложном. Идея сделать ТЕС-9  с его полимерной рамкой подвернулся как раз в тему.

Начал как всегда с рисования модельки в 3д и подбора материалов. Под руку попалась труба диаметром 20мм со стенкой 1мм для кожуха ствола - от нее я и стал отталкиваться.

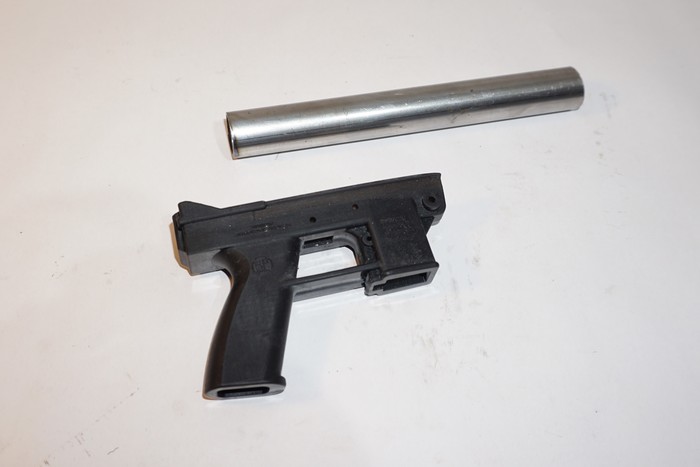

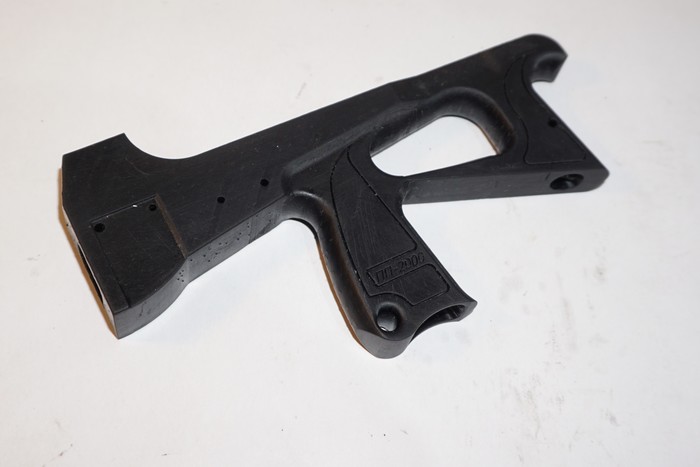

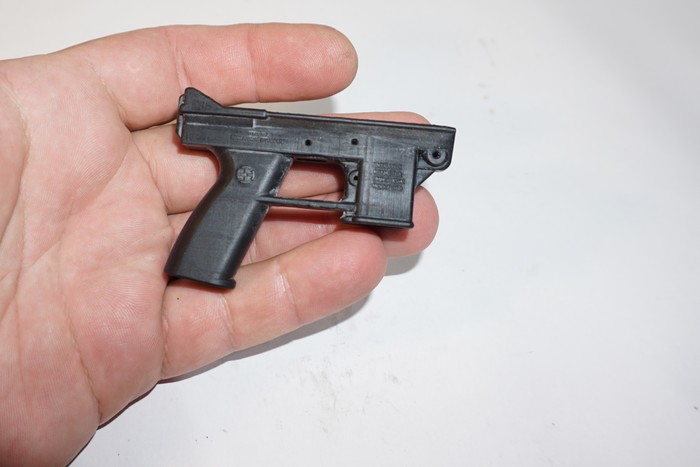

Закончив с рисованием, распечатал рамку, со всеми местами под пружины и штифты. Это вдохновляет.

Для печати я беру смолу от фирмы Weistek, она и воняет существенно меньше и у них есть линейка Toughness - ударопрочная.

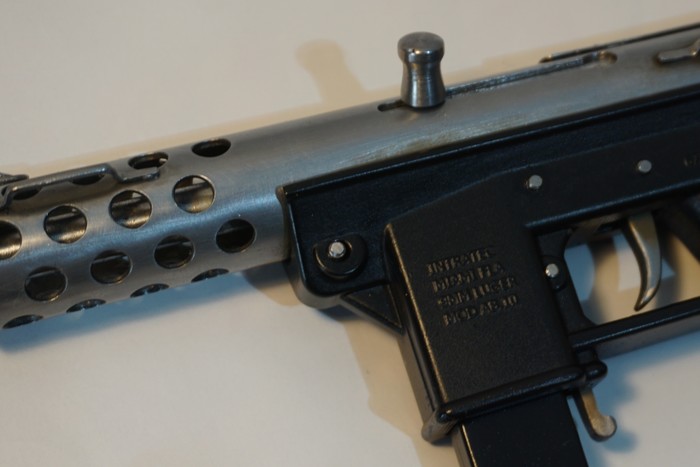

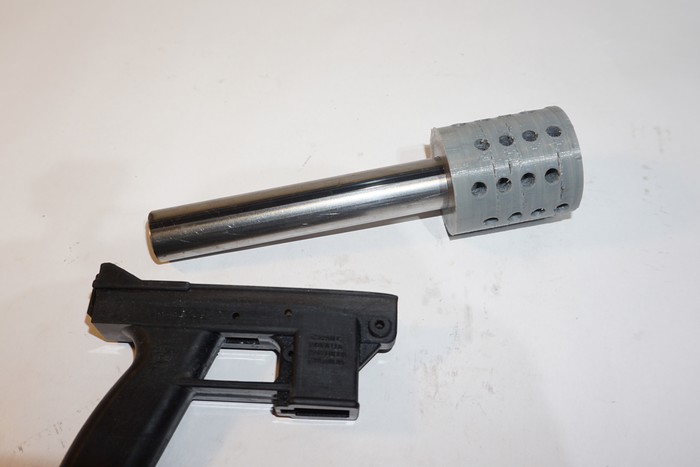

Для изготовления дырчатого кожуха ствола я напечатал шаблон-кондуктор из PET-G и сверлил прямо через него. Всей работы на 5 минут.  Так отпадает надобность в довольно таки сложной и нудной разметке отверстий.  Отверстия экстрактора и прорези под рукоятку затвора так же фрезеровал через подобный шаблон.

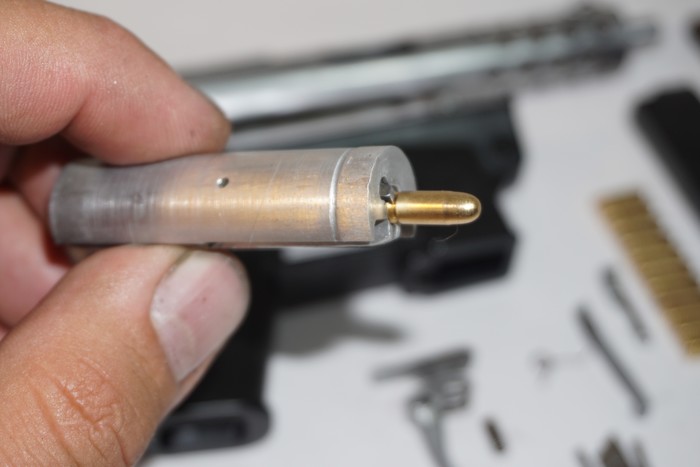

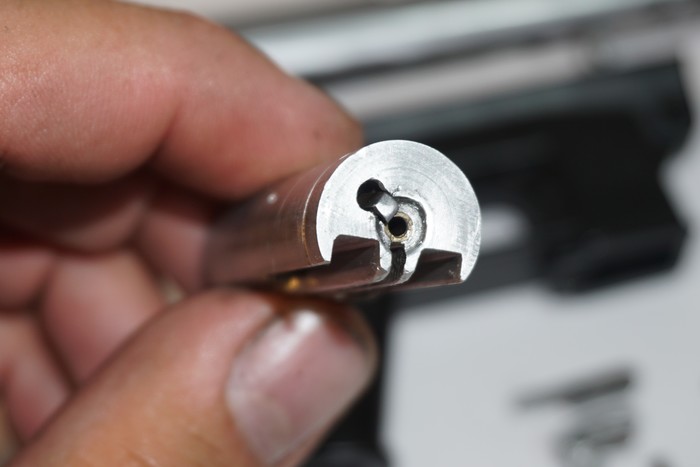

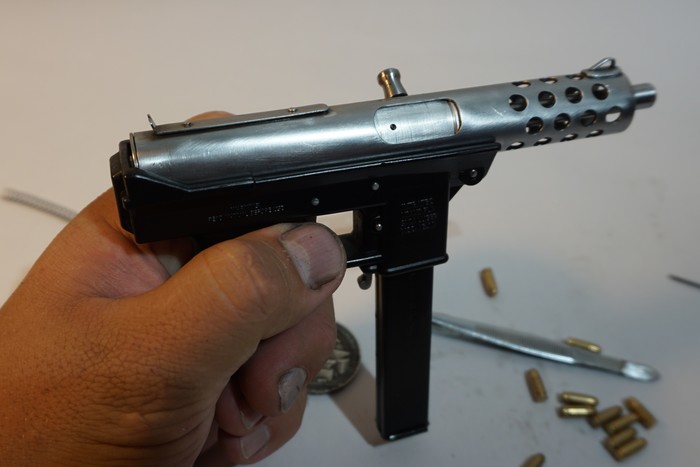

Поскольку хотелось попробовать хотя бы минимально реализовать автоматику, я сделал лёгкий затвор из алюминия. Кстати,  ТЕС-9 стреляет с закрытого затвора, а не как пистолет-пулемет

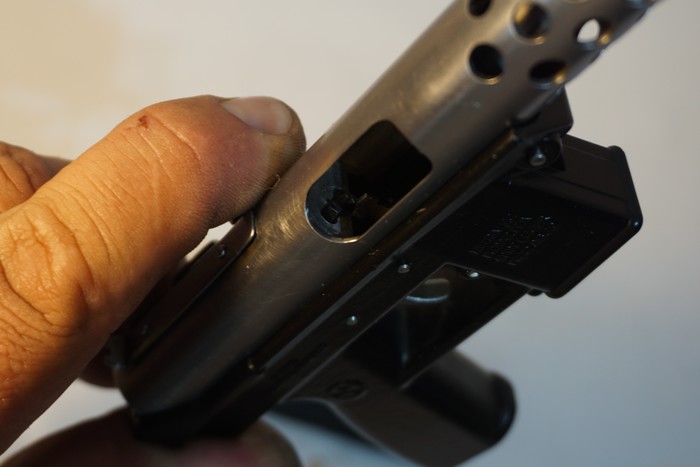

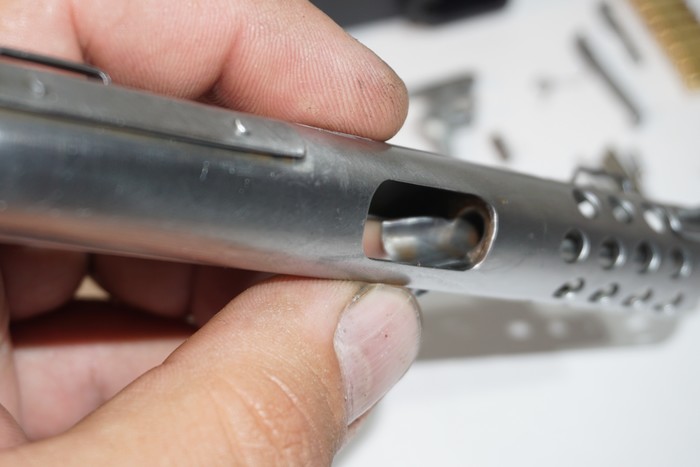

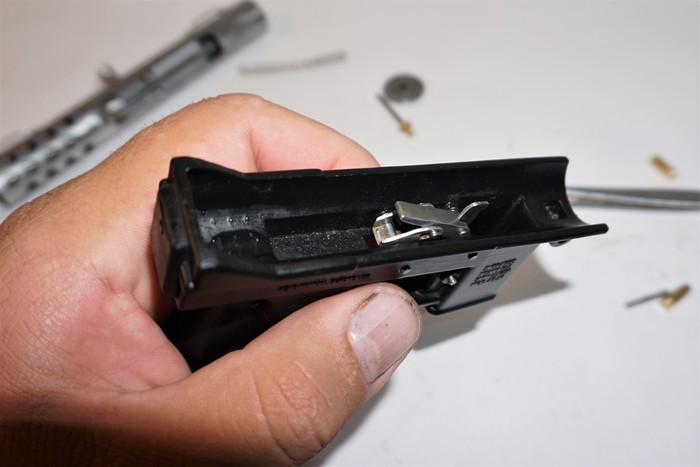

Проверка работы экстрактора. Он выполнен из пружинной стали.

Выточил ствол и его направляющую с горкой. Горка довольно ответственная деталь, на нее ушло куча времени на подгонку и нервов.

УСМ установлен в рамку. Он не совсем такой как на настоящем, несколько упрощён, но в принципе похож.

Сборка и примерка верхней и нижней части.

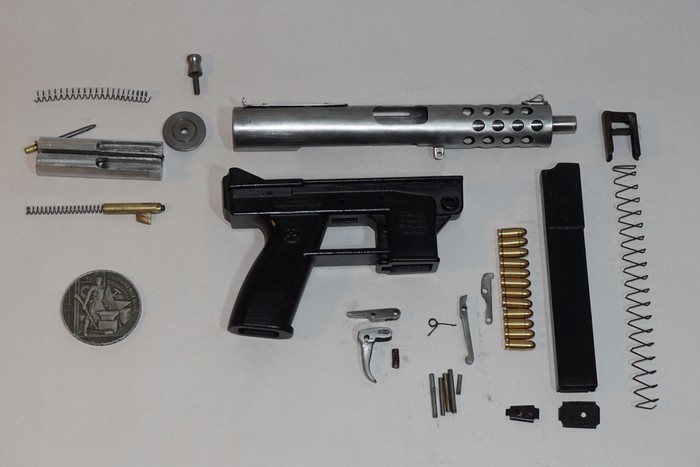

Готовое изделие в разобранном виде. Магазин, двухрядный кстати, и вмещающий все 30 штук,  делался для несколько другого проекта - МП-40 в масштабе 1:2, но вписался сюда как нельзя кстати.

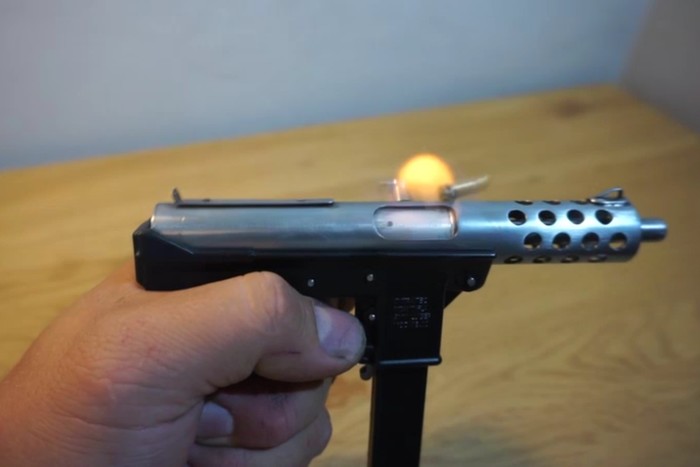

Моделька стреляет шариками 2мм. На всех моих модельках ствол чисто декоративный элемент и его калибр гораздо больше чем  диаметр шарика. Так энергия остаётся сравнительно низкой а  импульса недостаточно для отката затвора и перезарядки.

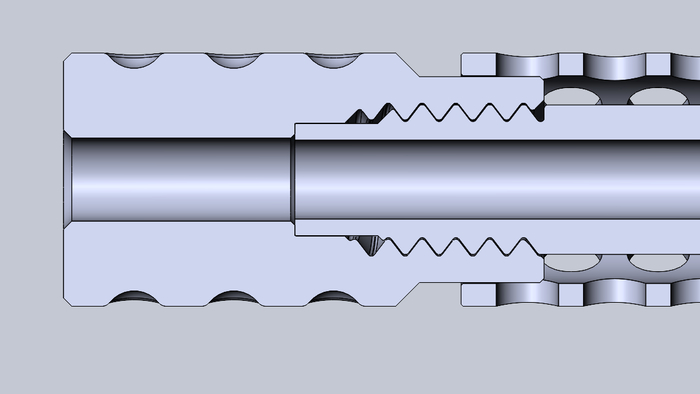

Для работы автоматики в стволе нарезана резьба под специальный винт, заужающий отверстие ствола. С препятствием в стволе и холостыми патронами автоматика работает очень хорошо.

Единственное что действует на нервы, это чистить его после каждой стрельбы. Все остатки газов отлагаются на стальных деталях без покрытия.

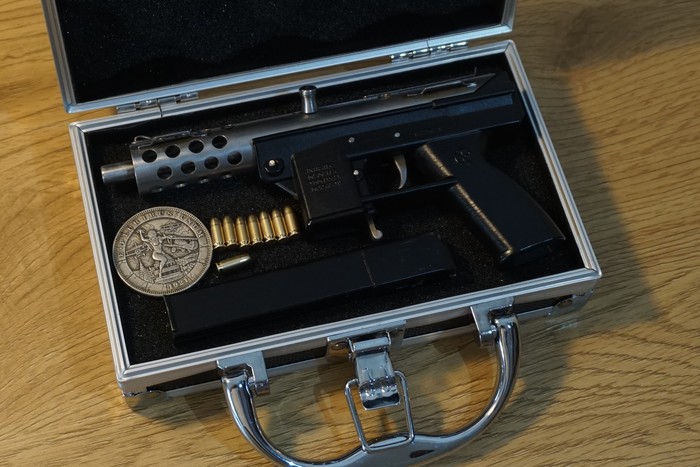

Подобрал такой вот классный чумаданчик,  как постоянное жилище для ТЕС-9.

А тут в кадр попал ещё один BLM проект. ))

Моделька получилась довольно удачная и скорее всего будет повторена в масштабе 1:3,  что-бы лучше вписаться в остальную коллекцию.

Видео, как это все работает:

А в ближайшем будущем будет моделька  российсого пистолета-пулемета по схожей технологии:

Стандартный дисклаймер, для имбецильных школьников, пионэров, диванных оружейников и мамкиных юристов со сферическими прокурорами, могущих провести баллистическую экспертизу по ютубу и снять отпечатки с фото:

1. Да, за мной выехали, я нарисовал себе "три гуся", меня посодють, я слышу "звуки колонии" и сушу сухари - и мне пофигу по целому ряду причин.

2. Нет - это не оружие. Не веришь, ну и ладно, смотри пункт 1.

3. Нет, я не делал и не буду делать настоящего оружия. И вам не советую.

4. Нет, не продается, не меняются.

5. Я знаю что от него нет толка. Да - он бесполезен в самообороне. Да из него не стрельнешь на 100м. Надо быть совсем конченым, чтобы "самооборонятся" миниатюрной игрушкой.

6. Стрельба здесь не главное, но простой макет это скучно. Стрельба это задача со звёздочкой и море веселья.
