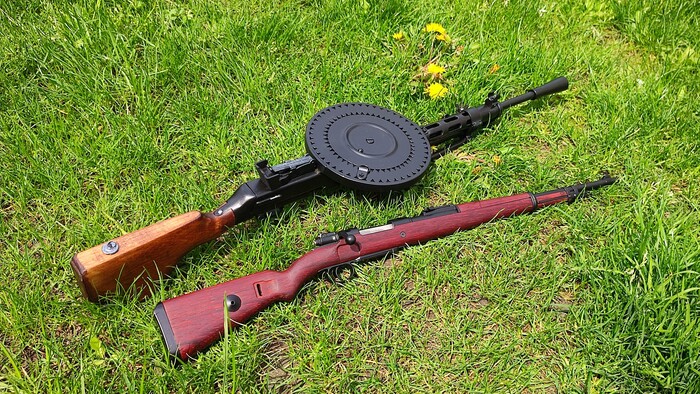

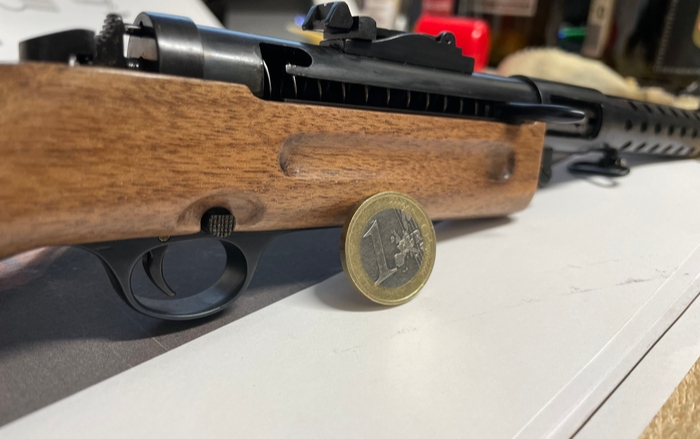

Самодельный пневматический ДП-27 в масштабе 1:2

С праздником товарищи! В честь 9 мая представляю свой проект затянувшийся почти на полтора года - пневматический пулемет Дегтярева в масштабе 1:2.

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

ДП-27 один из узнаваемых символов Победы, показавший себя не только в Великой Отечественной, но и во множестве других войн и конфликтов. От Кореи и Вьетнама до Сирии и  Афганистана.


Пулемет стреляет стальными шариками калибра 3мм.  Зарядка газом производится от баллонов для айрсофта или от СО2 баллончиков.

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

От идеи до реализации прошло не мало времени. Первой мыслью было взять готовый привод от айрсофта и вписать в обводы ДП. Но к сожалению ничего подходящего найдено не было.

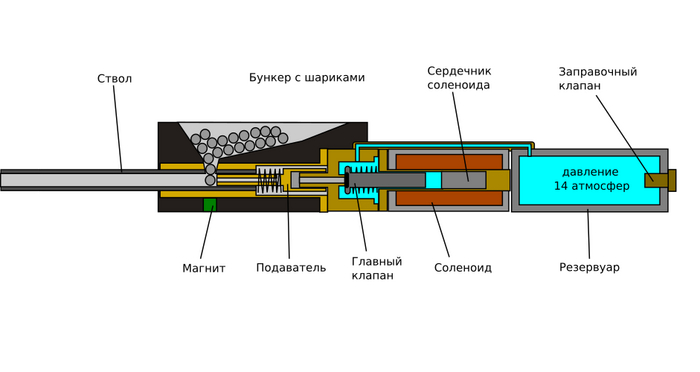

Для простоты было решено использовать "гибридную" схему. С помощью соленоида управляемого  микроконтроллером открывать главный клапан с нужной длительностью и частотой. Поиск подходящих готовых деталей, клапана и соленоида, так же не дал результатов. Пришлось самому точить клапан и мотать катушки.

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

Это был мой первый опыт электродной сварки, но после нескольких попыток удалось "присрать" детали  друг к другу достаточно чисто.

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

Фоток процесса осталось мало. Большая часть пропала  со старым телефоном.

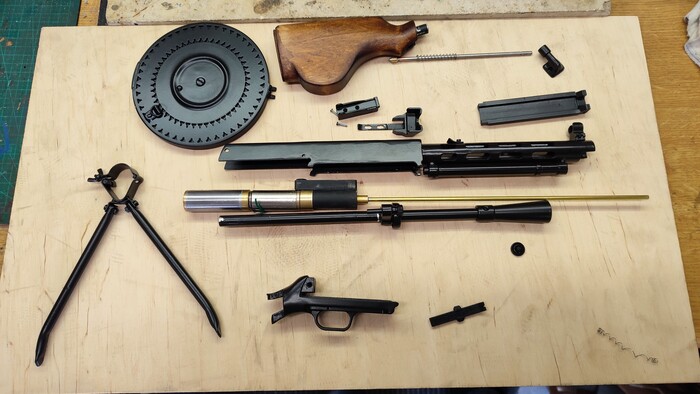

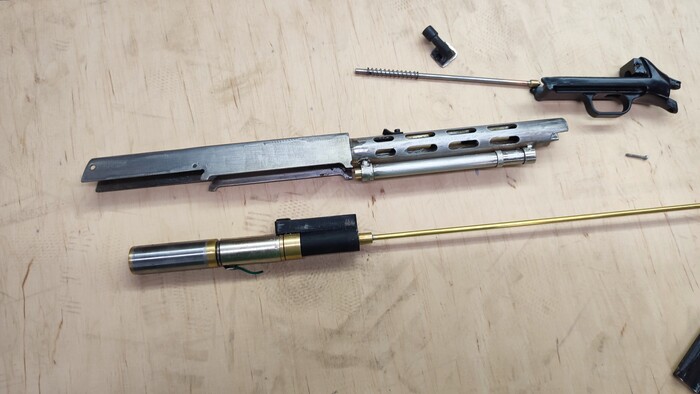

Вот этот "джидайский меч"  и есть пневматический привод. Черная деталь это магазин - бункер для шариков. Ствол - латунная трубка 3мм.

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

В прикладе располагается батарея на 7.4в и  микроконтроллер - Ардуино Нано.


Скорострельность как у настоящего ДП-27 - 450 выстрелов в минуту. Ёмкость магазина 40 шариков.

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

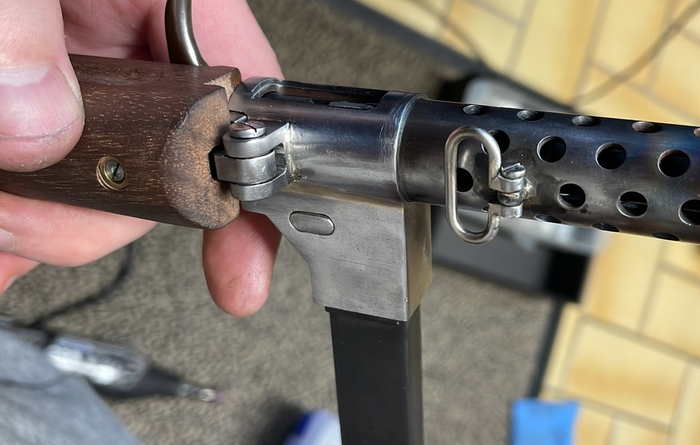

Строился пулемет из всякого подножного хлама. Например кожух ствола это труба от шторки душа, ствольная коробка из ножки стула, а фальш-ствол топливная магистраль от грузовика.

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

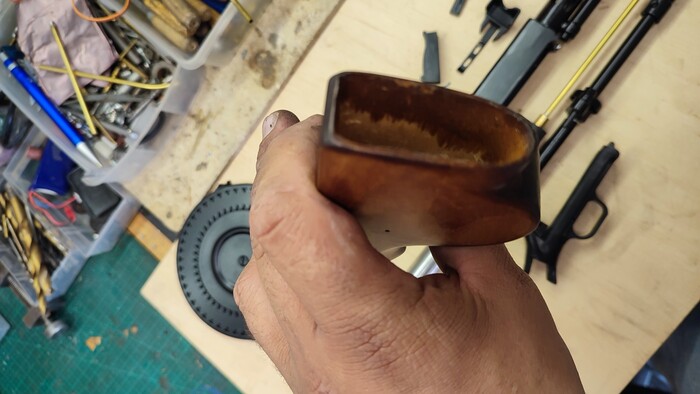

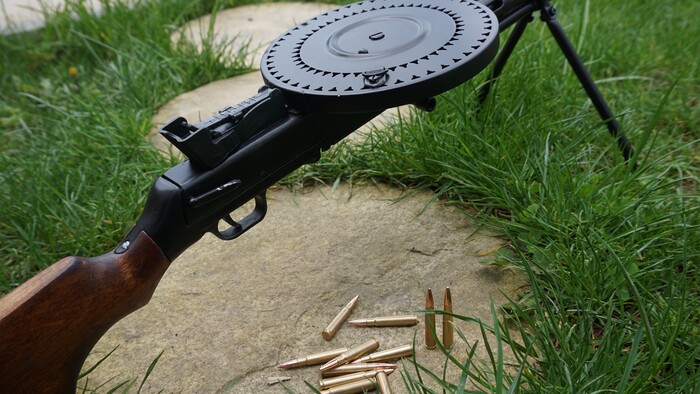

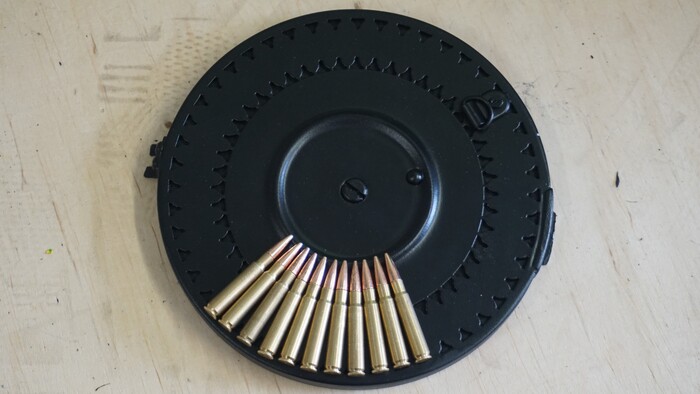

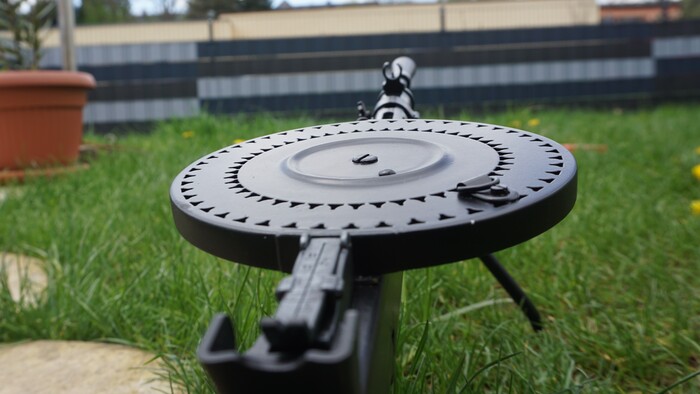

За характерный магазин - тарелку, которая ещё и проворачивается при стрельбе, ДП-27 называли "проигрыватель".

К сожалению на моей модели магазин не вращается. Но есть идея это поправить в будущем.

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

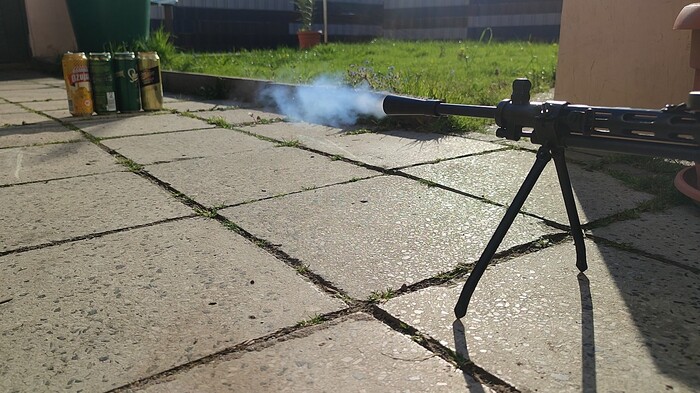

А это не обработанный кадр из видео. "Дым" от выстрела, это облако замёрзшего газа в удачном свете заката. Обычно его не видно.

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

Общий вес пулемета получился больше двух килограмм. В руках лежит очень приятно, почти как настоящее оружее.

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

Мощность пневматического ДП не высокая. Сравнима с айрсофтом. Но за счёт стальных шариков пивную баночку пробивает на вылет.

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

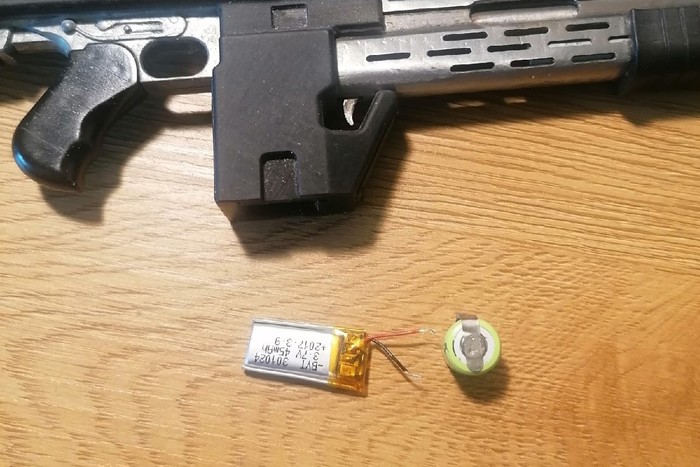

Есть и пара недостатков. Один из них крайне неудобная заправка. Для нее приходится частично разбирать пулемет. Надо было вывести заправочный клапан наружу.

Ещё одним улучшением надо будет сделать датчик израсходования "патронов".

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

Второй недостаток: После длинных очередей, пулемет быстро замерзает и мощность падает. Тут надо придумать и дооснастить что-то вроде регулятора, как у РСР винтовок.

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

Закрытие клапана происходит довольно долго и длинна импульса влияет на это слабо..  Детали как бы залипают в открытом состоянии до тех пор пока не спадет намагниченность. Тут я пока решения не придумал.

Самодельный пневматический ДП-27 в масштабе 1:2 Оружие, Вторая мировая война, История, Великая Отечественная война, 9 мая - День Победы, Военная техника, Видео, YouTube, Длиннопост

В целом получилась веселая игрушка. Опыт получен и требует осмысления в следующих проектах. Например появилась идея собрать мп40 в 1:2 с подобной системой.

Видео здесь, надеюсь ютуп ещё работает:

Стандартный дисклаймер, для имбецильных школьников, пионэров, диванных оружейников и мамкиных юристов со сферическими прокурорами, могущих провести баллистическую экспертизу по ютубу и снять отпечатки с фото:

1. Да, за мной выехали, я нарисовал себе "три гуся", меня посодють, я слышу "звуки колонии" и сушу сухари - и мне пофигу по целому ряду причин.

2. Нет - это не оружие. Не веришь, ну и ладно, смотри пункт 1.

3. Нет, я не делал и не буду делать настоящего оружия. И вам не советую.

4. Нет, не продается, не меняются.

5. Я знаю что от него нет толка. Да - он бесполезен в самообороне. Да из него не стрельнешь на 100м. Надо быть совсем конченым, чтобы "самооборонятся" миниатюрной игрушкой.

6. Стрельба здесь не главное, но простой макет это скучно. Стрельба это задача со звёздочкой и море веселья.

Показать полностью 13 1
388

Миниатюрный, стреляющий BAR 1918A2

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

Привет друзья,

сегодня у нас одна из моих любимых пушек -  американский BAR 1918 A2.

Этот могучий аппарат полюбился мне еще в те теплые и уютные  времена когда мы рубились в Call of Duty по локальной сети в общаге.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

Автоматическая винтовка Браунинга, коротко B-A-R, была одним из самых важных видов пехотного оружия в арсенале США во время Первой и Второй мировых войн, а так же войны в Корее. Адекватная замена BAR появилась только в середине 80х.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

На момент создания это был новый концепт: относительно легкое оружие, под винтовочный патрон, сочетающее в себе автоматический огонь пулемета с точностью и маневренностью обычной винтовки. Относительная лёгкость в случае BAR 1918A2 означает нехилые 8 кг.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

Технически BAR представлял собой автоматическую винтовку, работающую по принципу отвода части пороховых газов с питанием из съёмного магазина на 20 патронов.


Обновленная версия BAR, использовавшаяся уже во время Второй мировой войны и войны в Корее, получила обозначение M1918A2.


M1918A2 получил двуногие сошки и мог вести огонь только в полностью автоматическом режиме с выбором скорострельности: медленный со скоростью 350 выстрелов в мин. или быстрый с 550 выстрелов в мин.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

BAR разрабатывался как противопулеметное оружие, способное противостоять немцам на полях первой мировой, но поступил в действующие части только под самый конец войны.


Во Вторую мировую BAR оказался очень полезным инструментом в борьбе со снайперами. Один стрелок, вооруженный BAR, иногда причинял столько же потерь противнику, сколько весь остальной стрелковый взвод вместе взятый.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

BAR ценился так высоко,  что американские части-ветераны, во время боев во Франции, всеми правдами и неправдами оснащали себя гораздо большим количеством BARов, чем им было официально положено по уставу.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

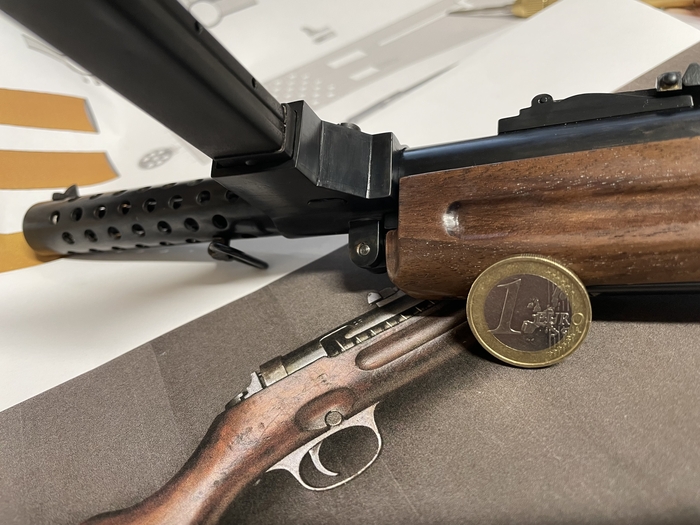

Моя миниатюрка выполнена из стали в масштабе 1:4.  Она умеет досылать патрон из магазина, стрелять и выбрасывать стреляную гильзу.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

Проект начался,  как водится, со сбора информации и изготовления модели для постройки. Внятных готовых чертежей и схем раздобыть не удалось. Пришлось рисовать с нуля по фоткам.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

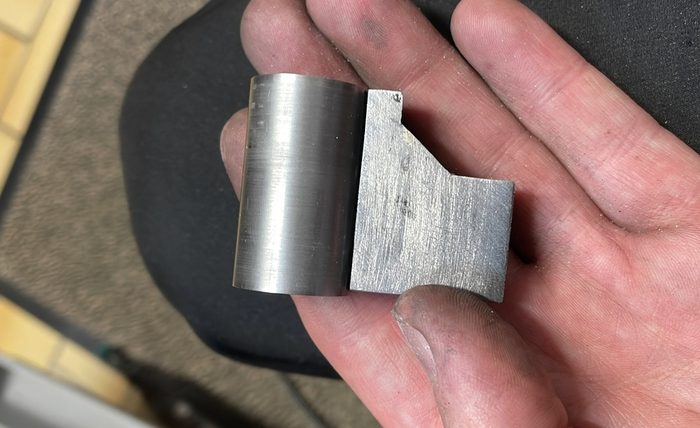

Достаточно толстого куска металла для ствольной коробки у меня под рукой не оказалось.  Пришлось изготовить сварной сэндвич из трёх кусков 2м-6м-2м.  Позже это сильно облегчило изготовление - не пришлось выбирать фрезой сердцевину.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

Ствол из трубки для гидравлики, внутренний диаметр 3мм.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

Магазин так же по сэндвичной технологии. Стенки по 1.5мм и сердцевина 4мм.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

Самой трудоёмкой частью этой модели оказались сошки. Куча мелких деталей.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

Приклад распечатал на 3д принтере. У настоящего BAR он из какого-то пластика типа эбонита. Внутри приклада трубка с буферной пружиной.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

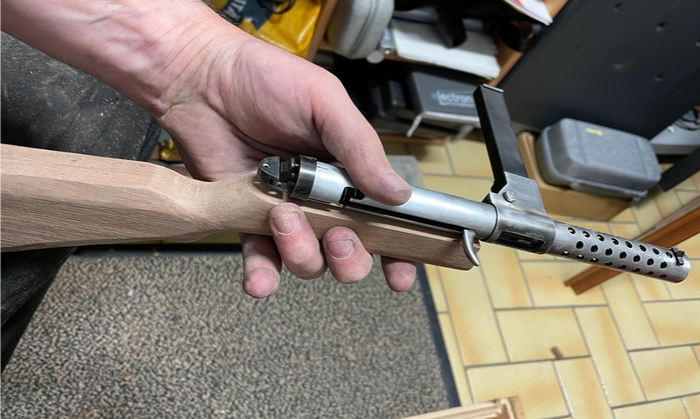

Цевье и самоварная ручка выполнены из бука.

Механизм сильно упрощён, но основные моменты разборки сохранены.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

BAR стреляет по пулеметному, с заднего шептала. Как например пулемет Дегтярева. Запирание осуществляется кривошипным механизмом, слегка похожим на запирание у Люгера. Вот этот верблюжий горб на ствольной коробке  как раз место для кривошипа в мертвой точке.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

Особую сложность и непонятность вызывало типичное серое покрытие американских пушек. В оригинале это фосфатирование.  Для воспроизведения эффекта пришлось не мало  поэкспериментировать. Удовлетворительный результат дало травление в хлорном железе с последующей обработкой разбавленной спиртом холодной воронилкой.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

Вот так выглядит миниатюрный патрон по сравнению с мосинской гильзой.  По идее это патрон для калаша в масштабе 1:3 который я делал незадолго до этого проекта. Патрон вышел удачным и ему пришлось сыграть роль  .30-06 в масштабе 1:4. Стараюсь не плодить сущности без надобности.

Миниатюрный, стреляющий BAR 1918A2 Фильмы, Оружие, Зарубежные сериалы, История, Вторая мировая война, Спасти рядового Райана, Браунинг, Видео, Длиннопост

Видео:

Бонус. Кому интересно про урон от мелких пушек, видео с баллистическим желатином. Желатин по старым натовским стандартам 20% по весу.

Стандартный дисклаймер, для имбецильных школьников, пионэров, диванных оружейников и мамкиных юристов со сферическими прокурорами, могущих провести баллистическую экспертизу по ютубу и снять отпечатки с фото:

1. Да, за мной выехали, я нарисовал себе "три гуся", меня посодють, я слышу "звуки колонии" и сушу сухари - и мне пофигу по целому ряду причин.

2. Нет - это не оружие. Не веришь, ну и ладно, смотри пункт 1.

3. Нет, я не делал и не буду делать настоящего оружия. И вам не советую.

4. Нет, не продается, не меняются.

5. Я знаю что от него нет толка. Да - он бесполезен в самообороне. Да из него не стрельнешь на 100м. Надо быть совсем конченым, чтобы "самооборонятся" миниатюрной игрушкой.

6. Стрельба здесь не главное, но простой макет это скучно. Стрельба это задача со звёздочкой и море веселья.

Показать полностью 17 2
428

Миниатюрный Intratec TEC-9 в масштабе 1:2

С месяц назад запилил вот такую занятную вещицу - Intratec TEC-9, знакомый многим по старым добрым боевичкам 90х.

Моделька само собой стреляет, более того на ней работает автоматика.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

ТЕС-9 родом из 80х, и по классификации пистолет, специально разработанный с возможностью ведения ТОЛЬКО одиночного огня, и так чтобы максимально усложнить переделку в автомат.

И если он палит очередями, дело скорее всего происходит в Голливуде.  TEC-9 засветился в куче фильмов,  на вскидку: "С меня хватит", "Робокоп" и "Не грози Южному Централу".

За угрожающие очертания свойственные пистолетам-пулеметам, ТЕС-9 был очень любим у разных нигритянско-гаитянских банд.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

Недавно я приобрел фотополимерный принтер,  хотелось испытать его на чем нибудь интересном и в тоже время несложном. Идея сделать ТЕС-9  с его полимерной рамкой подвернулся как раз в тему.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

Начал как всегда с рисования модельки в 3д и подбора материалов. Под руку попалась труба диаметром 20мм со стенкой 1мм для кожуха ствола - от нее я и стал отталкиваться.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

Закончив с рисованием, распечатал рамку, со всеми местами под пружины и штифты. Это вдохновляет.

Для печати я беру смолу от фирмы Weistek, она и воняет существенно меньше и у них есть линейка Toughness - ударопрочная.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

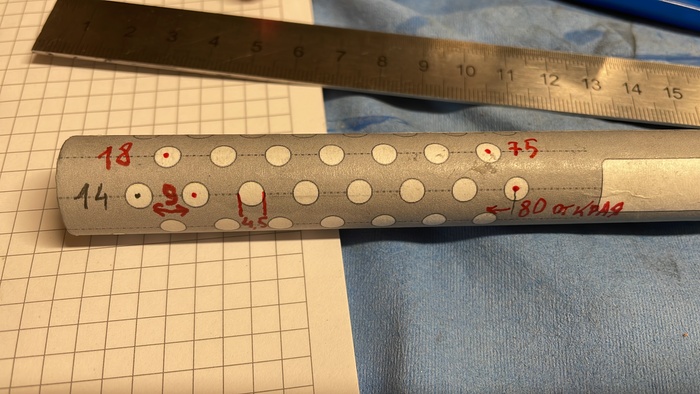

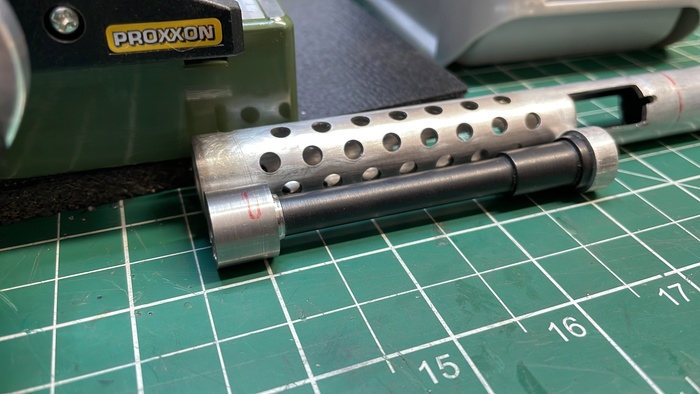

Для изготовления дырчатого кожуха ствола я напечатал шаблон-кондуктор из PET-G и сверлил прямо через него. Всей работы на 5 минут.  Так отпадает надобность в довольно таки сложной и нудной разметке отверстий.  Отверстия экстрактора и прорези под рукоятку затвора так же фрезеровал через подобный шаблон.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

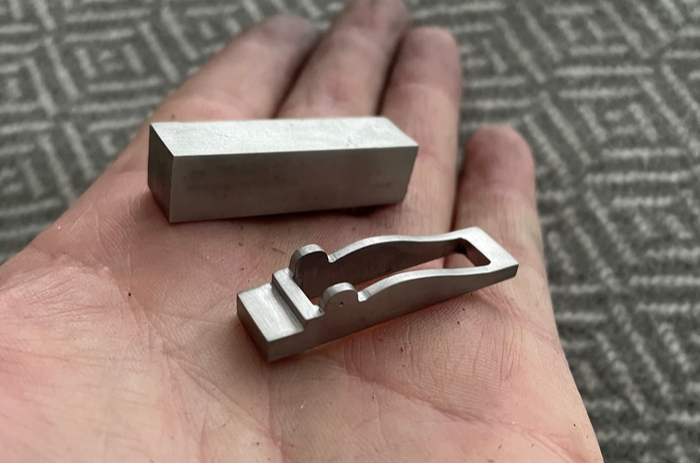

Поскольку хотелось попробовать хотя бы минимально реализовать автоматику, я сделал лёгкий затвор из алюминия. Кстати,  ТЕС-9 стреляет с закрытого затвора, а не как пистолет-пулемет

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

Проверка работы экстрактора. Он выполнен из пружинной стали.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

Выточил ствол и его направляющую с горкой. Горка довольно ответственная деталь, на нее ушло куча времени на подгонку и нервов.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

УСМ установлен в рамку. Он не совсем такой как на настоящем, несколько упрощён, но в принципе похож.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

Сборка и примерка верхней и нижней части.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

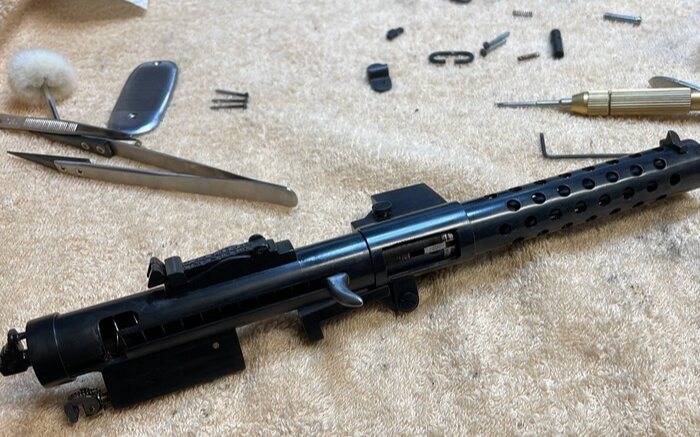

Готовое изделие в разобранном виде. Магазин, двухрядный кстати, и вмещающий все 30 штук,  делался для несколько другого проекта - МП-40 в масштабе 1:2, но вписался сюда как нельзя кстати.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

Моделька стреляет шариками 2мм. На всех моих модельках ствол чисто декоративный элемент и его калибр гораздо больше чем  диаметр шарика. Так энергия остаётся сравнительно низкой а  импульса недостаточно для отката затвора и перезарядки.

Для работы автоматики в стволе нарезана резьба под специальный винт, заужающий отверстие ствола. С препятствием в стволе и холостыми патронами автоматика работает очень хорошо.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

Единственное что действует на нервы, это чистить его после каждой стрельбы. Все остатки газов отлагаются на стальных деталях без покрытия.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

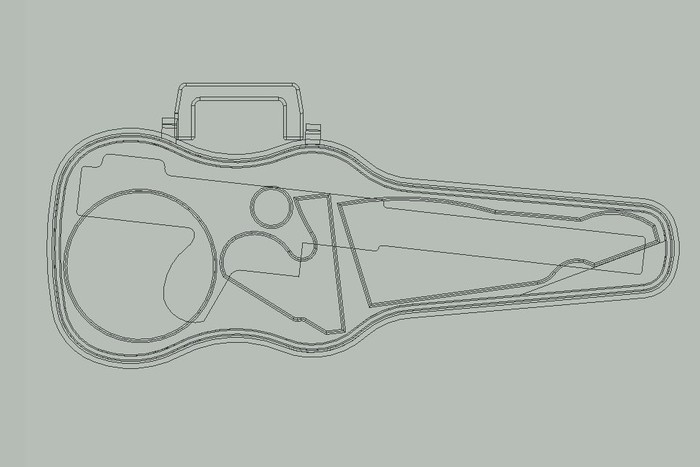

Подобрал такой вот классный чумаданчик,  как постоянное жилище для ТЕС-9.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост
Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

А тут в кадр попал ещё один BLM проект. ))

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

Моделька получилась довольно удачная и скорее всего будет повторена в масштабе 1:3,  что-бы лучше вписаться в остальную коллекцию.

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

Видео, как это все работает:

А в ближайшем будущем будет моделька  российсого пистолета-пулемета по схожей технологии:

Миниатюрный Intratec TEC-9 в масштабе 1:2 Tec-9, Фильмы, Оружие, Видео, Длиннопост

Стандартный дисклаймер, для имбецильных школьников, пионэров, диванных оружейников и мамкиных юристов со сферическими прокурорами, могущих провести баллистическую экспертизу по ютубу и снять отпечатки с фото:

1. Да, за мной выехали, я нарисовал себе "три гуся", меня посодють, я слышу "звуки колонии" и сушу сухари - и мне пофигу по целому ряду причин.

2. Нет - это не оружие. Не веришь, ну и ладно, смотри пункт 1.

3. Нет, я не делал и не буду делать настоящего оружия. И вам не советую.

4. Нет, не продается, не меняются.

5. Я знаю что от него нет толка. Да - он бесполезен в самообороне. Да из него не стрельнешь на 100м. Надо быть совсем конченым, чтобы "самооборонятся" миниатюрной игрушкой.

6. Стрельба здесь не главное, но простой макет это скучно. Стрельба это задача со звёздочкой и море веселья.

Показать полностью 19 1
272

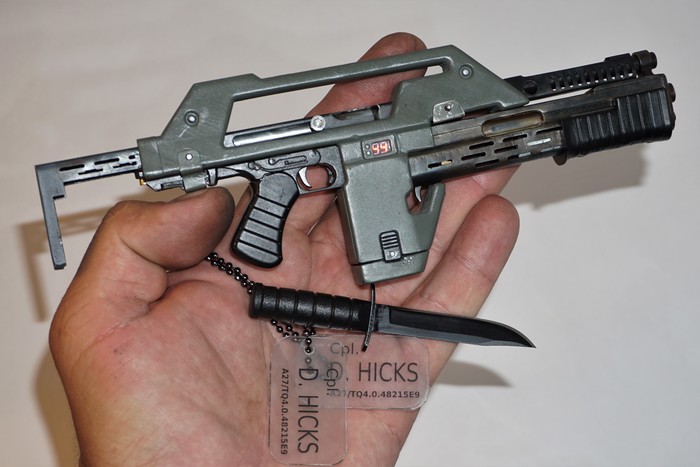

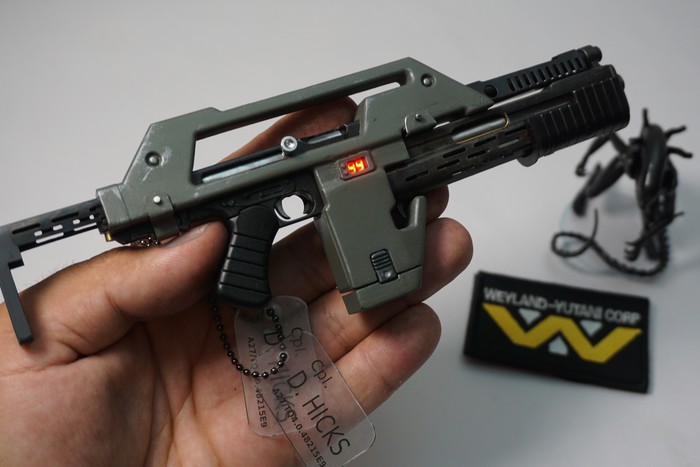

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие

Закончил очередной проект растянувшийся почти на пол года - миниатюрную винтовку из фильма "Чужие" в масштабе 1:4.  На модельке реализована как стрельба самой винтовки, так и подствольного гранатомёта.

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост

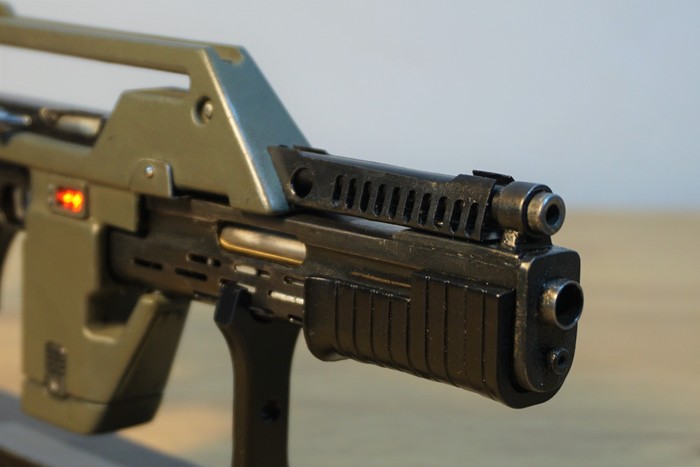

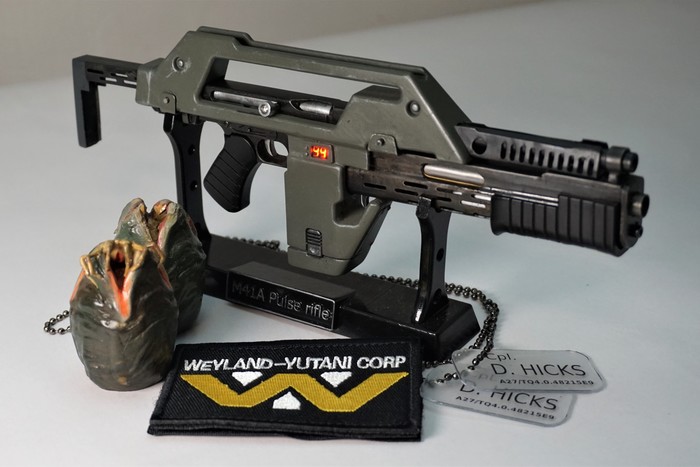

Винтовка М41А, с которой в фильме на планету высаживались бравые десантники,  оказала огромное влияние на фантастику и признана одним из самых проработанных вымышленных образцов вооружения. Не смотря на то, что импульсная винтовка является технологией будущего, за основу в ней взят старый добрый Томми Ган - М1А1.

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост

"Подствольный гранатомёт" состоит из укороченного помпового ружья Ремингтон 870 в видоизмененном кожухе от SPAS M12. А "одёжка",  скрывающая очертания Томпсона, была изготовленна производителем гоночных машин из алюминия. Все вместе, дополненное мелкими деталями,  смотрится весьма органично.

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост

"Чужие" один из моих любимых фильмов, а Сигурни Уивер, в роли лейтенанта Рипли со стальными яйцами просто шикарна. По этому строительство М41А всегда было для меня  лишь вопросом времени.

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост

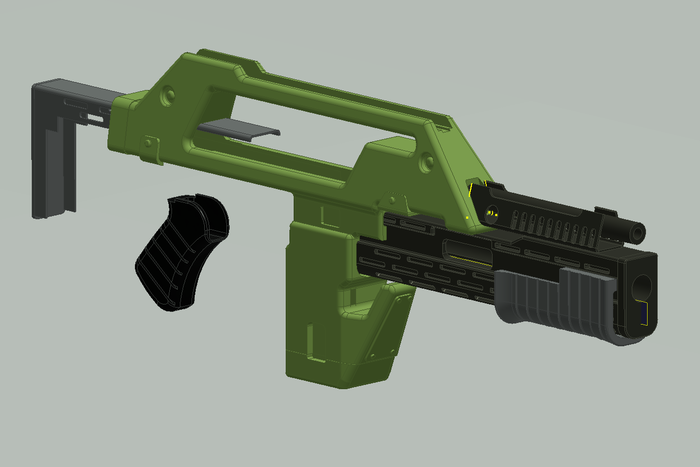

Начинаем в CAD , с прикидывания полового органа к носу. Определяемся с размерами и пропорциями, материалами для постройки и технологиями.

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост

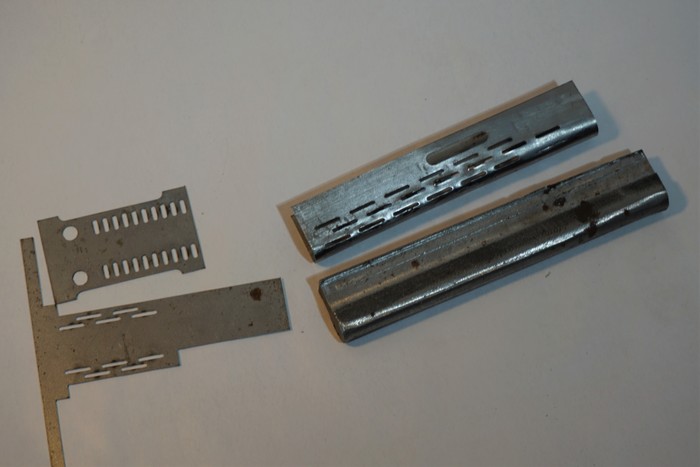

Развертки штампованных деталей нарезал лазером.  Чесно попробовал пилить прорези ювелирной пилой, но быстро забросил это гиблое дело.  Особую головную боль доставил дырчатый кожух подствольника,  его получилось согнуть на оправке только с 4го раза.

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост

Футуристическую одёжку было решено напечатать. Специально под этот проект я  приобрел фотополимерный принтер. Очень интересная игрушка.

Во, все почти и готово! Почти...

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост

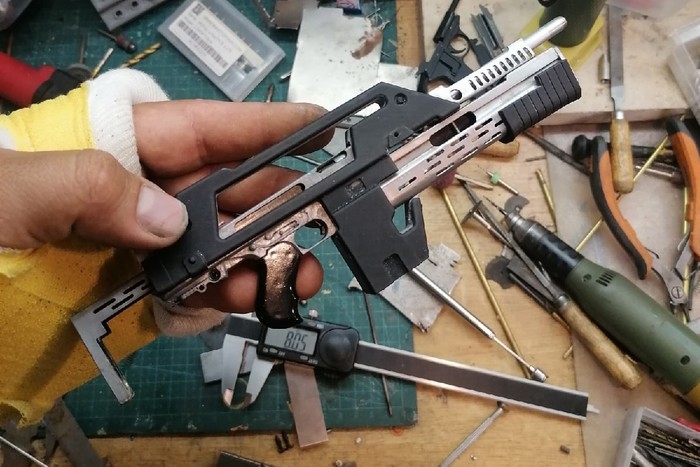

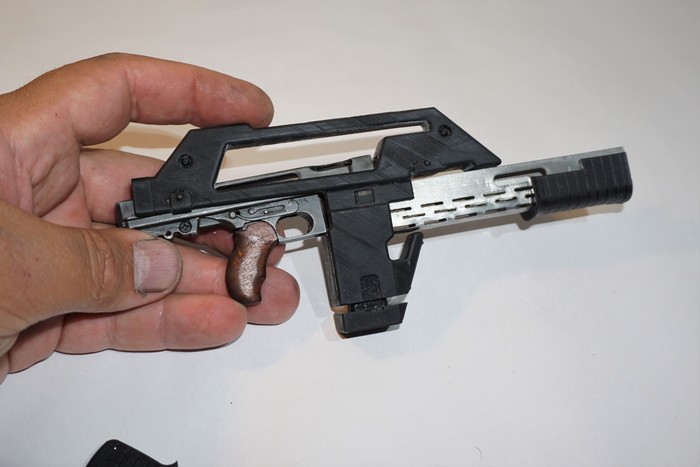

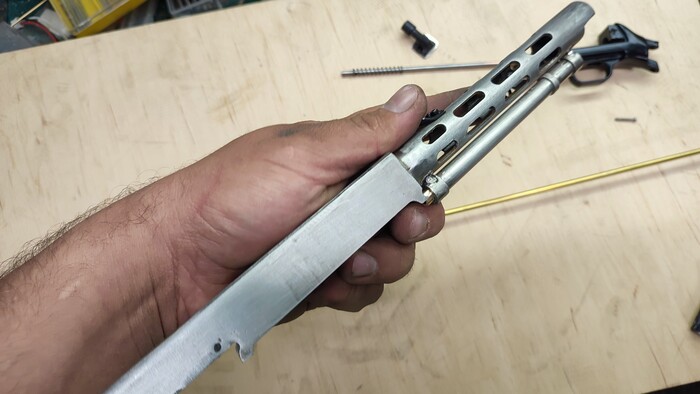

Выточил ствол, начал подгонять детали друг к другу.

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост

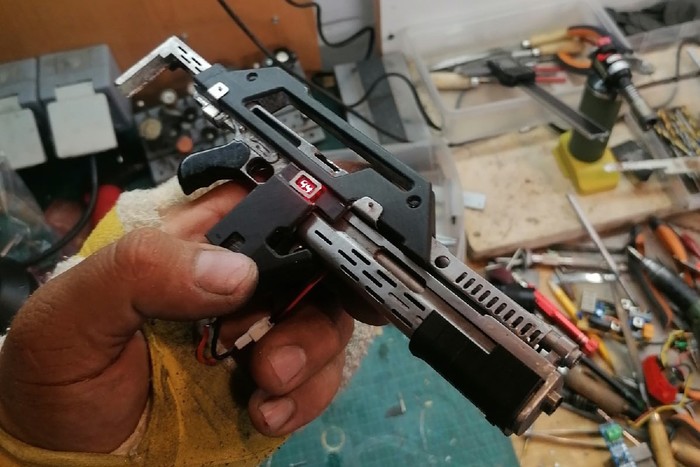

Какая же винтовка из чужих без семисегментного счётчика боезапаса на боку? Пришлось заняться подбором батарейки. Жертвами пали несколько детских машинок, фитнес браслет и смарт часы.

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост

Каналы под провода и места под  светодиоды были запланированны заранее,  батарейка размещается в магазине оружия.

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост

Винтовка почти готова. Она полностью разбирается до последней детали. На фото не полная разборка.  УСМ гранатомёта стоил кучи нервов и серых клеток,  места катастрофически мало, поэтому разбирать его лишний раз - сомнительное удовольствие.

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост

Винтовка стреляет патронами калибра 2мм от моего миниатюрного Томпсона из предидущего поста.  Гранатомёт имеет калибр 6мм, то есть можно вполне стрелять шариками от айрсофта, но я придумал кое-что по круче. Напечатал миниатюрных гранат/ракет и набил их соответствующими веществами.  При попадании в препятствие такой снаряд даже иногда взрывается. Веселье!

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост

Вот в принципе и все! Дальше фото готовой модельки и видео в действии. Ютуб опять зарезал изначальное мое видео с самыми интересными сценами, пришлось сильно резать.

Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост
Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост
Миниатюрная стреляющая импульсная винтовка М41А из к/ф Чужие Фильмы, Оружие, Чужие фильм, Статья, Видео, Длиннопост

Стандартный дисклаймер, для школьников, пионеров, диванных оружейников и мамкиных юристов с прокурорами, могущих провести баллистическую экспертизу по ютубу и снять отпечатки с фото:

1. Да, за мной выехали, я нарисовал себе "три гуся", меня посодють, я слышу "звуки колонии" и сушу сухари - и мне пофигу по целому ряду причин.

2. Нет - это не оружие. Не веришь, ну и ладно, смотри пункт 1.

3. Нет, я не делал и не буду делать настоящего оружия. И вам не советую.

4. Нет, не продается, не меняются. И натурой тоже не беру.

5. Я знаю что от него нет толка. Да - он бесполезен в самообороне. Надо быть совсем конченым, чтобы "самооборонятся" миниатюрной игрушкой.

6. Стрельба здесь не главное, но просто макет это скучно. Стрельба это задача со звёздочкой.

Показать полностью 15 1
703

Миниатюрный стреляющий Томми-ган

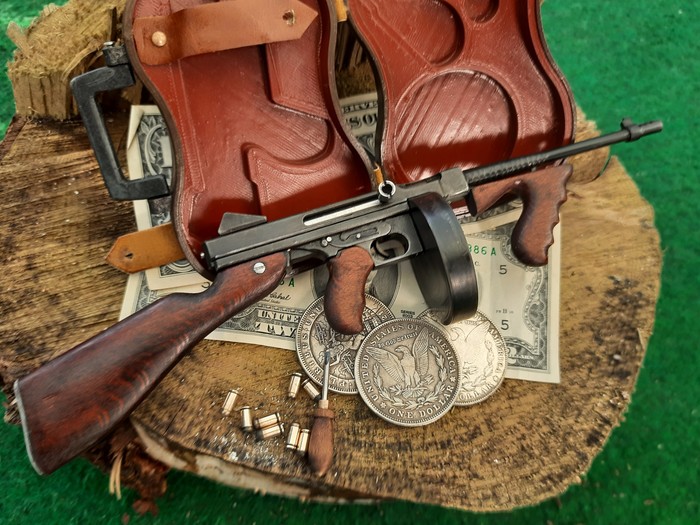

Закончил очередной проект - миниатюрный  автомат Томпсона в масштабе 1:3.5  под мой патрон 2мм умещающийся в подходящий кейс для скрипки.

Миниатюрный стреляющий Томми-ган Автомат, Статья, Хобби, Оружие, Томпсон, Пистолет-пулемет Томпсона, Видео, Длиннопост

Томми-ган, автомат Томпсона, «чикагская пишмашинка», «траншейная метла» и даже «двигатель торговли» – все это названия самого «гангстерского» в мире оружие, которое стало символом американских гангстерских воин и хорошо зарекомендовало себя на полях сражений Второй мировой.

Миниатюрный стреляющий Томми-ган Автомат, Статья, Хобби, Оружие, Томпсон, Пистолет-пулемет Томпсона, Видео, Длиннопост

В этот раз почти нет фоток процесса, поэтому сегодняшний пост без длинных текстов. Автомат получился тяжелый. Машинку приятно держать в руках, собирать и разбирать, щёлкать затвором.  Так и хочется напялить шляпу и дёрнуть виски.

Миниатюрный стреляющий Томми-ган Автомат, Статья, Хобби, Оружие, Томпсон, Пистолет-пулемет Томпсона, Видео, Длиннопост

Барабан может хранить до 6 патронов. Автомат досылает патрон из барабана, но выбрасывать стреляные гильзы не может.

Миниатюрный стреляющий Томми-ган Автомат, Статья, Хобби, Оружие, Томпсон, Пистолет-пулемет Томпсона, Видео, Длиннопост

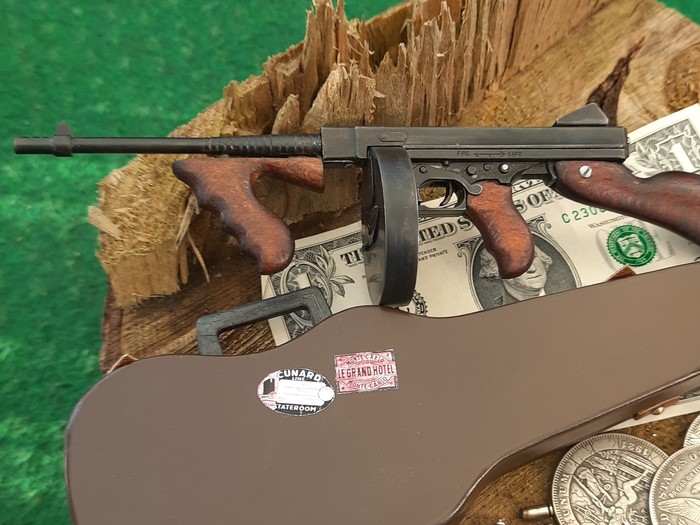

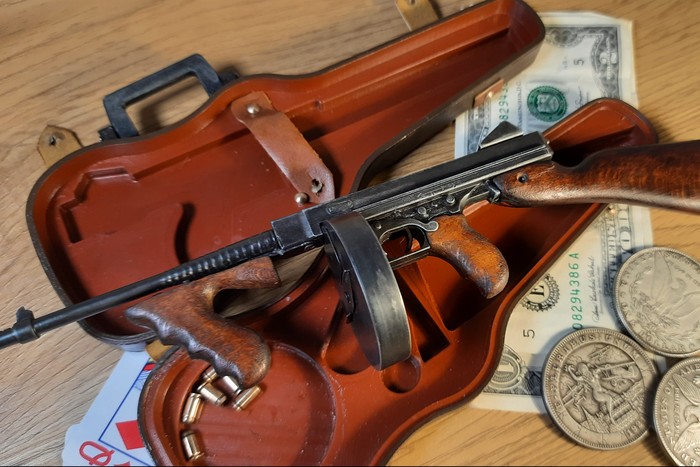

Кейс для скрипки напечатан на 3Д принтере. Хотел делать его из дерева, но из-за лохдауна все магазины закрыты, подходящую деревяшку не купить. Позже возможно и наверстаю.

Миниатюрный стреляющий Томми-ган Автомат, Статья, Хобби, Оружие, Томпсон, Пистолет-пулемет Томпсона, Видео, Длиннопост

Томпсон до воронения. Смотрится уже симпатично. Дерево на прикладе и рукоятках - ясень.

Миниатюрный стреляющий Томми-ган Автомат, Статья, Хобби, Оружие, Томпсон, Пистолет-пулемет Томпсона, Видео, Длиннопост

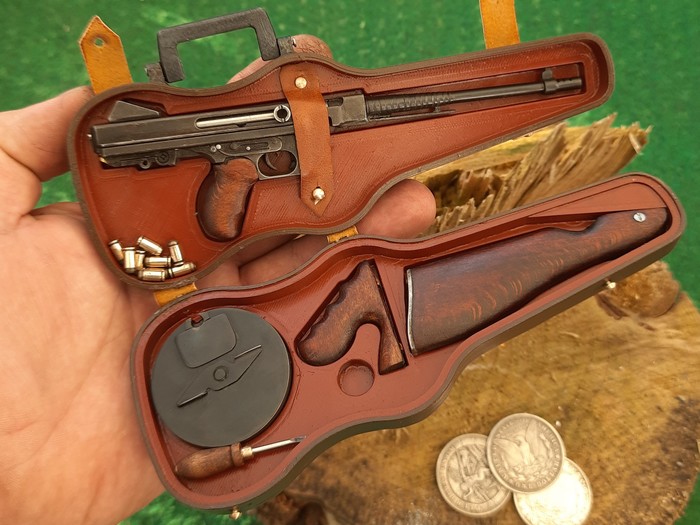

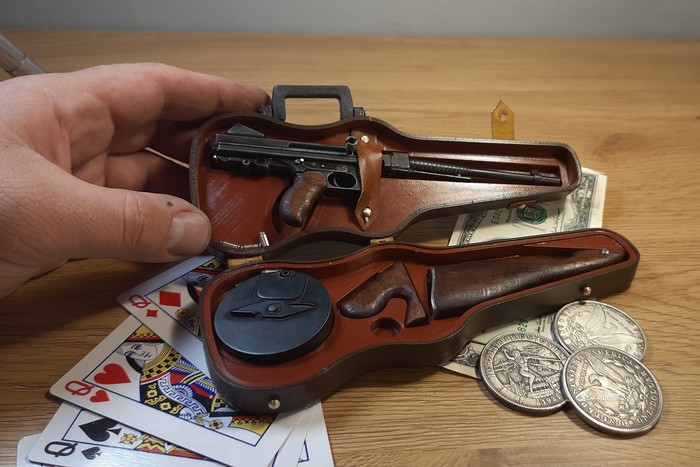

Долго бился с оптимальным размещением частей пишмашинки в чемодане.

Миниатюрный стреляющий Томми-ган Автомат, Статья, Хобби, Оружие, Томпсон, Пистолет-пулемет Томпсона, Видео, Длиннопост

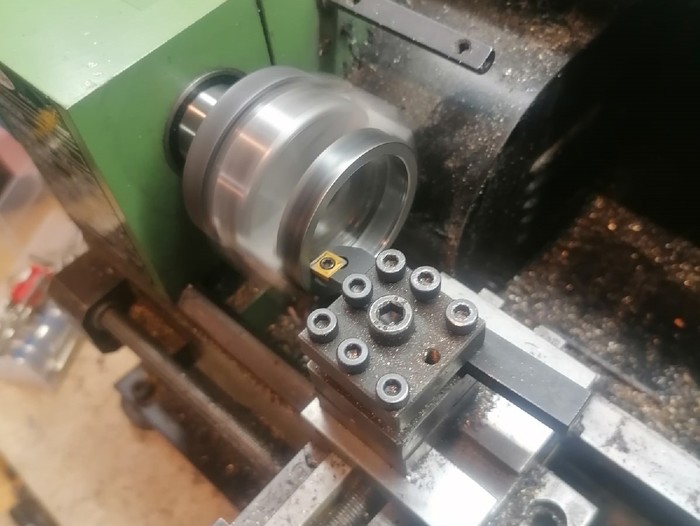

Точить барабан на моём микро станке - море удовольствия и анальных приключений.

Миниатюрный стреляющий Томми-ган Автомат, Статья, Хобби, Оружие, Томпсон, Пистолет-пулемет Томпсона, Видео, Длиннопост

Рукоятки и приклад покрыл морилкой и несколькими слоями датского масла

Миниатюрный стреляющий Томми-ган Автомат, Статья, Хобби, Оружие, Томпсон, Пистолет-пулемет Томпсона, Видео, Длиннопост

Нажимать на спуск ногтем можно, но довольно таки  неудобно иногда больно. Выточил в дополнение маленькую отвёртку. Она для разборки и для стрельбы.

Миниатюрный стреляющий Томми-ган Автомат, Статья, Хобби, Оружие, Томпсон, Пистолет-пулемет Томпсона, Видео, Длиннопост

Видео как стреляет Томпсон можно посмотреть ниже. Ютуб режет мои видео со стрельбой по банкам, бокалам и прочим предметам быта, поэтому на видео только холостые выстрелы.

Дисклаймер, для школьников, пионеров, диванных оружейников и мамкиных юристов с прокурорами, могущих провести баллистическую экспертизу по ютубу и снять отпечатки с фото:

1. Да, за мной выехали, я нарисовал себе "три гуся", меня посодють, я слышу "звуки колонии" и сушу сухари - и мне пофигу по целому ряду причин.

2. Нет - это не оружие. Не веришь, ну и ладно, смотри пункт 1.

3. Нет, я не делал и не буду делать настоящего оружия. И вам не советую.

4. Нет, не продается, не меняются. И натурой тоже не беру.

5. Я знаю что от него нет толка. Да - он бесполезен в самообороне. Надо быть совсем конченым, чтобы "самооборонятся" миниатюрной игрушкой.

6. Стрельба здесь не главное, но просто макет это скучно. Стрельба это задача со звёздочкой.

Показать полностью 10 1
684

Самодельный миниатюрный СО2 пистолет

Недавно закончил свой очередной долгострой - миниатюрный автоматический пистолет калибром 3мм работающий на жидком СО2. Длина пистолета всего 76мм. УСМ двойного действия с самовзводом.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Машинка получилась слабее чем ожидалось, точность и ёмкость магазина тоже оставляют желать. Но не смотря на это пользоваться им весело и прикольно. В целом решено признать эксперимент успешным и двигатся дальше.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

У меня никогда не было полноразмерного СО2 пистоля, по-этому копировать и подсматривать  толком не с чего. Изобретение велосипеда начал с наброска компоновки в 2д редакторе. Была куча разных идей и схем расположения компонентов - эта прошла отбор по выполнимости.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Позже прикинул в 3д редакторе толщину деталей и всей сборки в целом, подогнал под имеющиеся материалы. Для рамки нашел кусок стали толщиной 10мм.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Летом мы переехали в свой дом и я постепенно оборудовал свою мастерскую в бывшем гараже. В ней нашлось место и для нового фрезерного станка и это первый блин из под него. До этого я ещё ни разу не фрезеровал вручную.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Получается не плохо и быстрее чем на моей самодельной ЧПУ.  На низких оборотах запросто можно резать и 3мм в глубину 6 миллиметровой фрезой.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Рамка и часть деталей УСМ готова. Самой трудной задачей оказалась выборка под резервуар в рукоятке.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Детали главного клапана.  Все тщательно подгоняется, полируется и притирается. Пистоль получился герметичным и держит давление несколько дней.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Рамка с корпусом главного клапана и направляющей ствола. Ещё нет механизма досылания и магазина, но в этом состоянии уже получилось испытать аппарат, заталкивая шарики через ствол.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Сделал декоративный затвор-крашку из жести толщиной 0.75мм

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Накладки из берёзовой сувели/капа.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Маркировки нанес древним лазером на работе, который, падла, глюканул на шрифтах.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Изначально рамка была вороненой.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Все детали в сборе.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Пистолет размером меньше стандартного баллончика со2 и заправляется через вот такой переходник приобретенный на алике.  Как всегда, у китайцев все через одно место. После пары в пустую просраных баллонов пришлось делать новые прокладки, что бы он хоть как то заработал.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Заправочный клапан спрятан под фальшивой пяткой магазина. Это стандартный клапан от газобаллонного айрсофта. Пистоль можно заряжать грин газом, или даже зажигалочным газом.

Самодельный миниатюрный СО2 пистолет Оружие, Углекислый газ, Статья, Пневматическое оружие, Пистолеты, Видео, Длиннопост

Мощности хватает, чтобы пробивать довольно таки толстостенные пузырьки и склянки. А вот банку из под пива шьёт редко. Чаще всего откидывает но не пробивает.


Кому интересно, здесь видос как это все работает:

Будьте здоровы!

Показать полностью 16 1
857

Миниатюрная пневматическая винтовка

Закончил очередную миниатюру,  в этот раз снова пневматику, классическую "Мурку"-переломку,  стреляющую стальными шариками диаметром 2мм.

Миниатюрная пневматическая винтовка Пневматическое оружие, Воздушка, Оружие, Хобби, Изделия из металла, Видео, Длиннопост

Изделие получилось на удивление точным и мощным, например играючи пробивает пивную жестянку на вылет.

Миниатюрная пневматическая винтовка Пневматическое оружие, Воздушка, Оружие, Хобби, Изделия из металла, Видео, Длиннопост

В этот раз я не стал конструировать модель в 3Д. Прикинул в векторе соотношение частей и примерные размеры.  Длинна винтовки получилась 30см.

Миниатюрная пневматическая винтовка Пневматическое оружие, Воздушка, Оружие, Хобби, Изделия из металла, Видео, Длиннопост

Начал с изготовления заготовки для ствола. Для этого запресовал латунную вставку  3х2мм в трубку для гидравлики 6х3мм.

Миниатюрная пневматическая винтовка Пневматическое оружие, Воздушка, Оружие, Хобби, Изделия из металла, Видео, Длиннопост

Затем из полученой заготовки выточил ствол диаметром 4мм и длинной 120мм.

Миниатюрная пневматическая винтовка Пневматическое оружие, Воздушка, Оружие, Хобби, Изделия из металла, Видео, Длиннопост

Дерево для ложи досталось мне случайно. В супермаркете набрёл на уцененные дощечки для рыбы на гриле.

Они оказались из калифорнийского ореха, без единого сучка и в смешную цену.  Теперь жалею, что взял всего две.

Миниатюрная пневматическая винтовка Пневматическое оружие, Воздушка, Оружие, Хобби, Изделия из металла, Видео, Длиннопост

Пришлось повозиться с пружиной.  Самодельная не подходит, она не распрямляется так как заводская. На ту же длинну нужно больше витков. Поэтому пришлось подбирать готовую.

Миниатюрная пневматическая винтовка Пневматическое оружие, Воздушка, Оружие, Хобби, Изделия из металла, Видео, Длиннопост

После обработки дерево проявило свой красивый рисунок.


В итоге винтовка получилась похожей на классическую немецкую "Диана" модель 28.

Осталось изготовить прицел и заворонить стальные детали.

Миниатюрная пневматическая винтовка Пневматическое оружие, Воздушка, Оружие, Хобби, Изделия из металла, Видео, Длиннопост

Прицел готов. Есть даже точки, нанесенные светящейся краской.

Миниатюрная пневматическая винтовка Пневматическое оружие, Воздушка, Оружие, Хобби, Изделия из металла, Видео, Длиннопост

Получилось на мой взгляд симпатично. Единственный минус - довольно таки тяжёлый спуск.  Как и у настоящей воздушки  надо долго привыкать.

Миниатюрная пневматическая винтовка Пневматическое оружие, Воздушка, Оружие, Хобби, Изделия из металла, Видео, Длиннопост

Взял винтовку на прогулку по горам, для фотосессии.

Миниатюрная пневматическая винтовка Пневматическое оружие, Воздушка, Оружие, Хобби, Изделия из металла, Видео, Длиннопост

Пневматика,  в отличии от моего миниатюрного огнестрела,  не требует редких патронов и расходников и практически бесшумна.  С нее я уже отстрелял больше чем со всех остальных миниатюрок вместе взятых.

Миниатюрная пневматическая винтовка Пневматическое оружие, Воздушка, Оружие, Хобби, Изделия из металла, Видео, Длиннопост

Фото с предыдущим проектом - миниатюрной PCP винтовкой.

Миниатюрная пневматическая винтовка Пневматическое оружие, Воздушка, Оружие, Хобби, Изделия из металла, Видео, Длиннопост

Видео, для тех кому интересно посмотреть переломку в деле:

Будьте здоровы и спасибо за внимание!

Показать полностью 13 1
54

Небольшая царапина

Небольшая царапина Авто, Авария, ДТП, Юмор, Длиннопост

Живу не далеко от аэропорта, многие редиски бросают свои автомобили у нас во дворах на время отпуска с целью сэкономить копеечку.  Вот уже с неделю стоял этот опелек перед домом, а сегодня ночью его видимо слегка поцарапали ключом. Намекнули видимо.

Небольшая царапина Авто, Авария, ДТП, Юмор, Длиннопост
Небольшая царапина Авто, Авария, ДТП, Юмор, Длиннопост
Показать полностью 3
383

Миниатюрный стреляющий ППШ в масштабе 1:3.5

Я на фронте нашел себе друга,

Его просто зовут ППШ.

Я хожу с ним в метели и вьюги,

И привольно живет с ним душа


Ровно к 9. Мая я закончил миниатюрный ППШ в масштабе 1:3.5, но к сожалению забыл запилить пост про него.  Выполнен легендарный пистолет-пулемет полностью из стали и дерева.  Умеет досылать миниатюрные патроны из магазина, стрелять с открытого затвора и выбрасывать стреляные гильзы.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Моделька разбирается почти как настоящий автомат. Вес миниатюрки 200гр.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Изначально была идея согнуть кожух ствола, ствольную коробку и все остальное из проката. Поэтому 3Д модель делал именно в режиме листового металла, чтобы затем легко получить нужные выкройки.  И если со ствольной коробкой этот фокус прошел легко, то первые попытки согнуть приемлемый кожух ствола оказались неудачны. Слишком мал радиус.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Для него пришлось искать другую технологию.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Для начала была выточена заготовка в виде трубки  12ммх8мм и длинной 135мм.  На фрезерном станке я прорезал окна кожуха и затем оквадратил грани трубки до 11мм.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Получилось весьма похоже, хотя и только со второй попытки.  Детали из листового металла распечатал на принтере, наклеил суперклеем на железо и вырезал ножницами.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Приклад выпилил из буковой доски.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Следующая сложная часть ППШ,  это конечно, дисковый барабан. Выточил детали для барабанов вот из этих болванок.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Толщина стенок магазина здесь всего 1.5мм

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Внутри дискового прячется обычный рядный магазин на 8 патронов. Этого достаточно для моей модельки. В автоматическом режиме она к сожалению работать не умеет.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Много времени также заняла подгонка магазина к автомату.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Готовое тело ППШ. Знатоки увидят сходство железки с реальным прототипом.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

А тут видно как выглядит мой миниатюрный патрон 4х8.  В снаряженном магазине также заметен патрон с дробиной 2мм.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Ура! Готово, работает!

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Часть моей коллекции на тему ВОВ.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

А этот миниатюрный товарищ нашел у нас свой новый дом, незадолго до 9. Мая.

Миниатюрный стреляющий ППШ в масштабе 1:3.5 Ппш-41, Ппш, Огнестрельное оружие, Самоделки, Великая Отечественная война, ЧПУ, Металлообработка, Видео, Длиннопост

Видео как работает мини ППШ можно посмотреть ниже.  Ютуб режет мои видео со стрельбой по банкам, бокалам и прочим предметам быта, поэтому на видел только холостые выстрелы.

Дисклаймер, для школьников, пионэров, диванных оружейников и мамкиных юристов с прокурорами, могущих провести баллистическую экспертизу по ютубу и снять отпечатки с фото:

1. Да, за мной выехали, я нарисовал себе "три гуся", меня посодють, я слышу "звуки колонии" и сушу сухари - и мне пофигу по целому ряду причин.

2. Нет - это не оружие. Не веришь, ну и ладно, смотри пункт 1.

3. Нет, я не делал и не буду делать настоящего оружия. И вам не советую.

4. Нет, не продается, не меняются. И натурой тоже не беру.

5. Я знаю что от него нет толка. Да - он бесполезен в самообороне. Надо быть совсем конченым, чтобы "самооборонятся" миниатюрной игрушкой.

6. Стрельба здесь не главное, но: бабах, дым, пламя, запах гари, небольшая отдача - это кайф!

Показать полностью 16 1
1327

Миниатюрная действующая PCP винтовка калибром 2мм

Закончил очередную миниатюру.  Но на этот раз не огнестрел, а пневматику, работающую на "грин газе" для страйкбола и стреляющую стальными шариками диаметром 2мм.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Пневматическое оружие я делал в первый раз, но по результатату вышло очень даже не плохо.  Винтовка получилась всего 225мм длиной, но лупит довольно точно и энергично, может прострелить например  жестянку из под пива или 25-30 страниц книги.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Начал с чертежей. Винтовка не повторяет какую-то реально существующую модель, скорее это сферическая PCP в вакууме. Тонкий ствол, коробка и резервуар, ложа по вкусу, в моем случае предельно классическая.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

В этой винтовке ожидаемо много токарных работ. К счастью я уже немного набил в них руку на предыдущих поделках, хотя ещё год назад эта затея была бы для меня  невыполнимой.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Начал постройку с  заготовки для ствола. Ствол стальной, длинной 130мм, в него запресованна точно подогнанная латунная вставка - лайнер. Из полученной заготовки диамером 6мм я выточил ствол с внешним диаметром 3.6мм

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Заправочный клапан (сверху) оказалось проще купить, чем колхозить самому. Обошёлся он в 2$.  Ниже почти такой же клапан выломанный из зажигалки, но резьба у него не метрическая, поэтому в топку его.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Заготовка ствольной коробки. Все сделано ручками и ЧПУ не применялось.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Выпускной клапан резервуара, очень ответственная деталь, которая долго и упорно пришлифовывается вручную.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Основа винтовки, ствол, резервуар и коробка в сборе. Резервуар держит давление и за ночь оно не падает.  Уже даже можно пулять.  Осталось сделать нормальный УСМ и ложу.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Становится похоже на винтовку.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

В оптике диаметром 9мм  спрятан лазерный прицел. К сожалению в качестве элементов питания удалось разместить только самые мелкие часовые батарейки 5.8х2.5мм, они дают очень мало тока,  поэтому светит лазер совсем слабо.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Практически готово.  Осталось воронение.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Из-за досадного, чисто дизайнерского, косяка заправлять винтовку штатным баллоном грин газа оказалось невозможным.  Мешал срез ствола.  Укорачивать потом и кровью изготовленный ствол не вариант. Пришлось выточить переходник-удлинитель.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Вид на заправочный клапан резервуара. Одной заправки хватает примерно на 30 энергичных выстрелов. Затем скорость падает, но плевать шарами можно ещё очень долго.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Внешне сочетание латуни и вороненой стали очень даже ничего. Не стыдно поставить на столе на работе. (Это не на работе)

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Результатом я  очень доволен. Бьёт кучно.  Мощьность чуть меньше моего мини огнестрела.  Достаточно чтобы разбить бокал или прострелить пивную банку. Никакой возни с боеприпасами, дыма и грохота, а удовольствия не меньше.

Миниатюрная действующая PCP винтовка калибром 2мм Пневматическое оружие, Оружие, Статья, Игрушки, Самоделки, Видео, Длиннопост

Кому интересно посмотреть на чудо аппарат в действии,  видео:

Всем спасибо за внимание! Будьте здоровы!

Показать полностью 16 1
Отличная работа, все прочитано!
