Итак, я решил запилить игрушечный КЕК-9

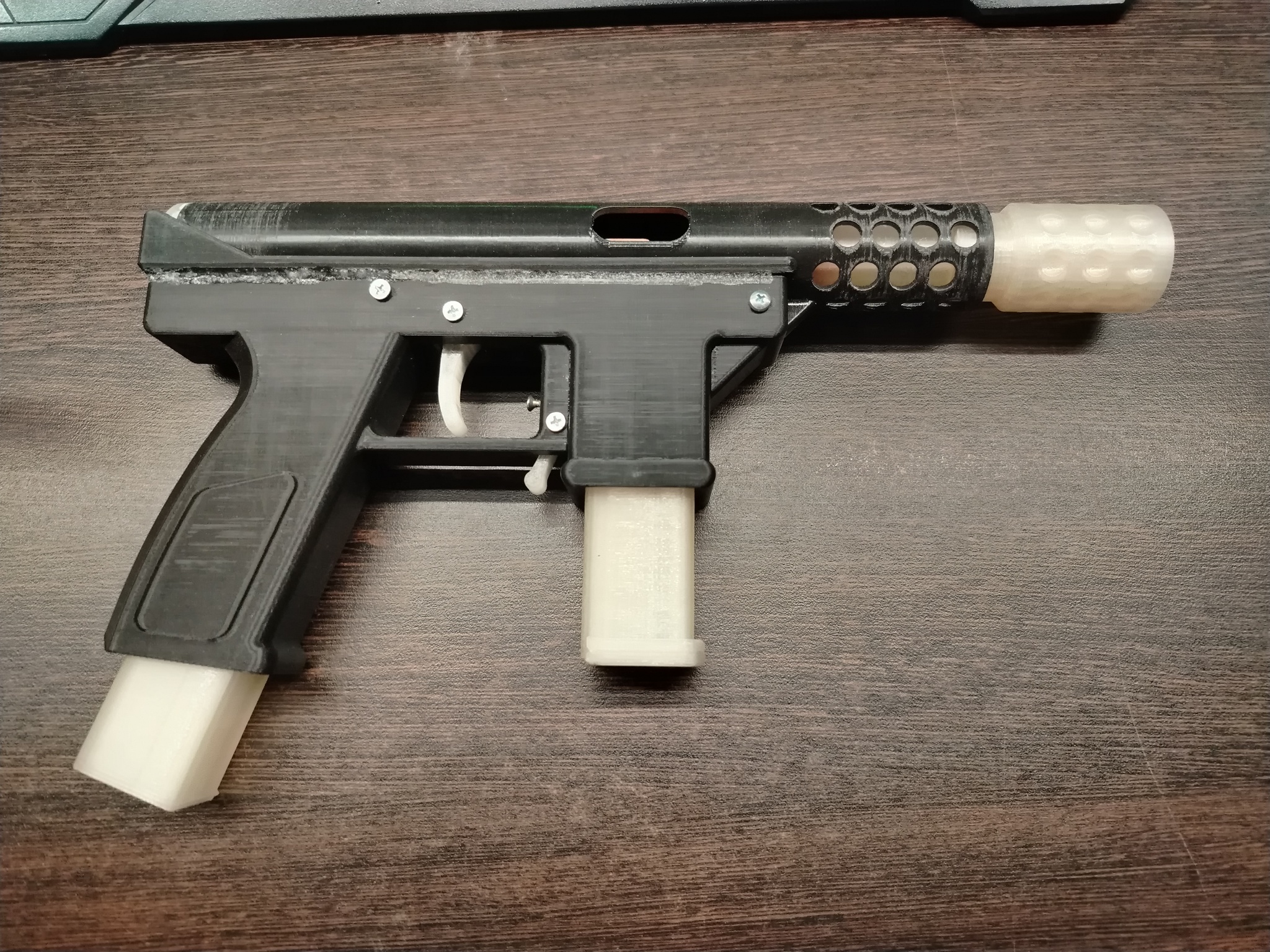

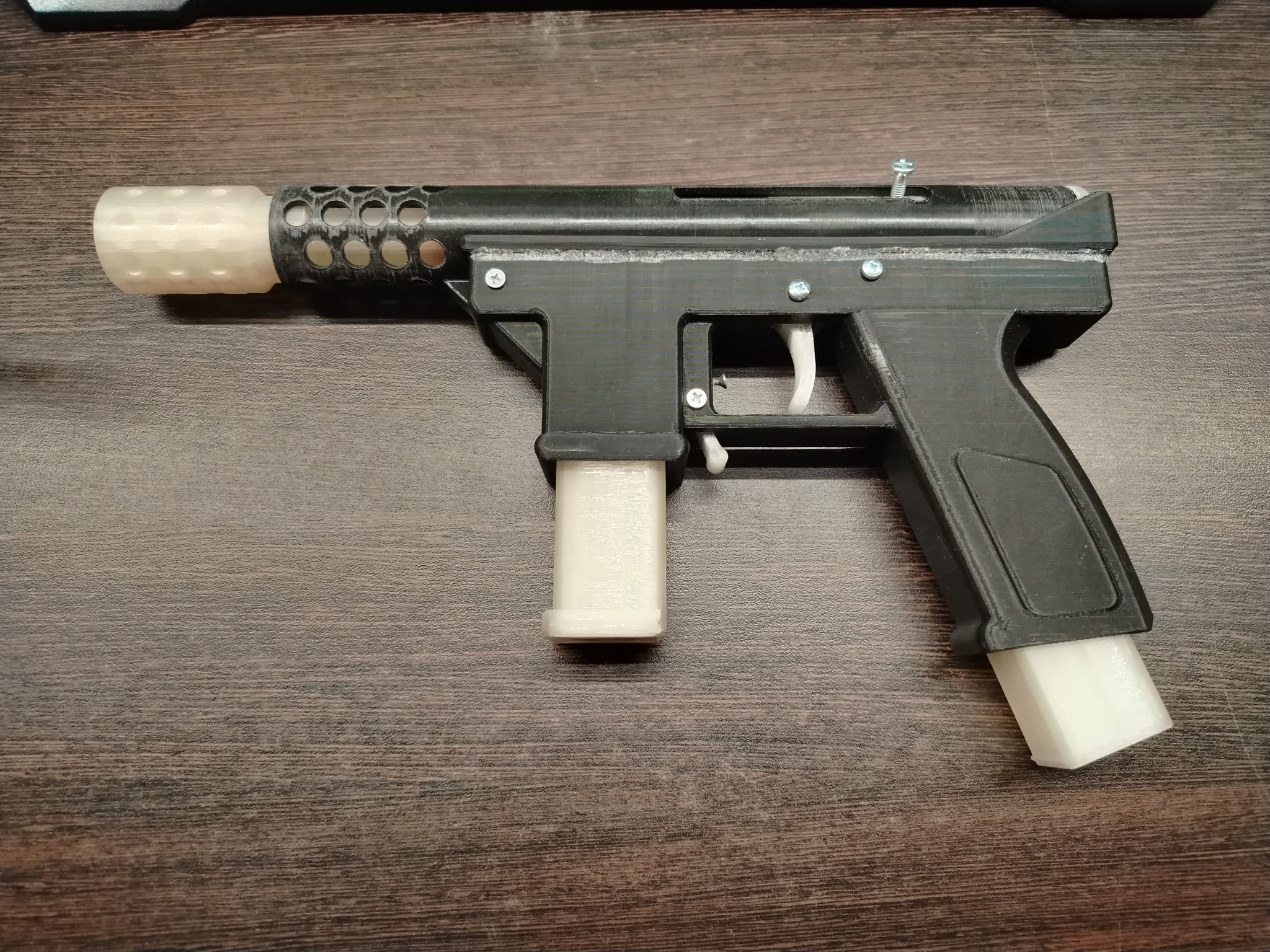

Вид 1. Клеевой шов "жирный" т.к. использовал соду для быстрого схватывания цианокрилата. Позднее заморочусь с грунтовкой/покраской, и данное место после шлифовки будет выглядеть нормально.
Пошарив по инету я нашел лишь “кривые модели”, с обязательной “доработкой напильником” (о которой как обычно узнаешь в процессе печати/сборки - авторы об этом часто умалчивают, однако косяки становятся видны при сборке уже в моделях). Было принято решение намоделить самому с определенными фишками:

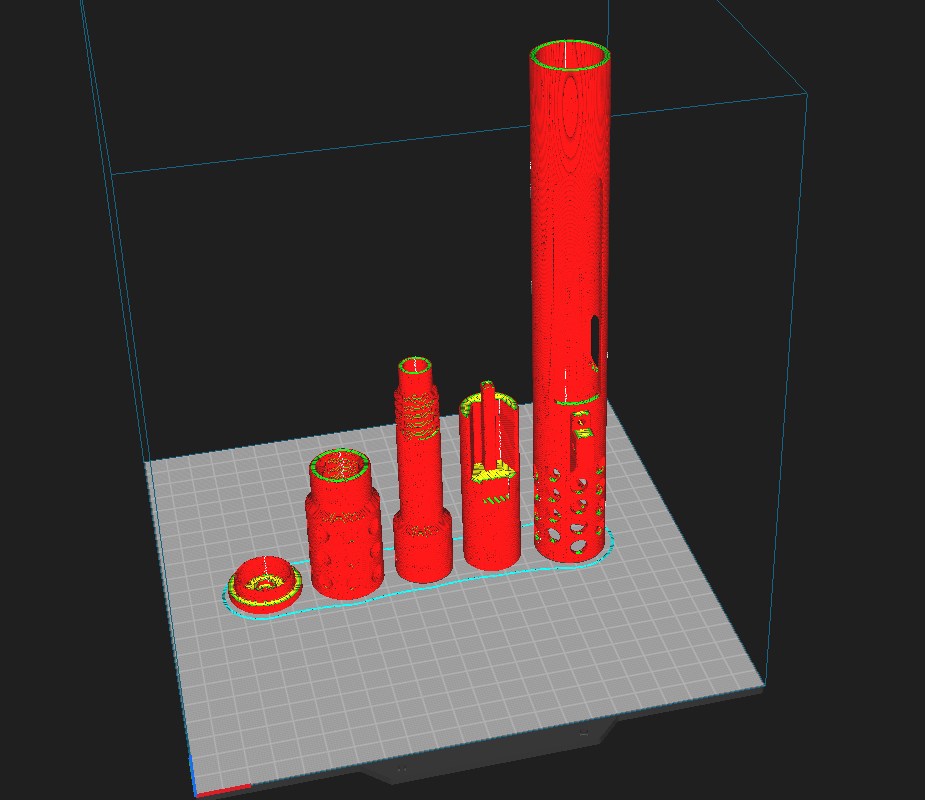

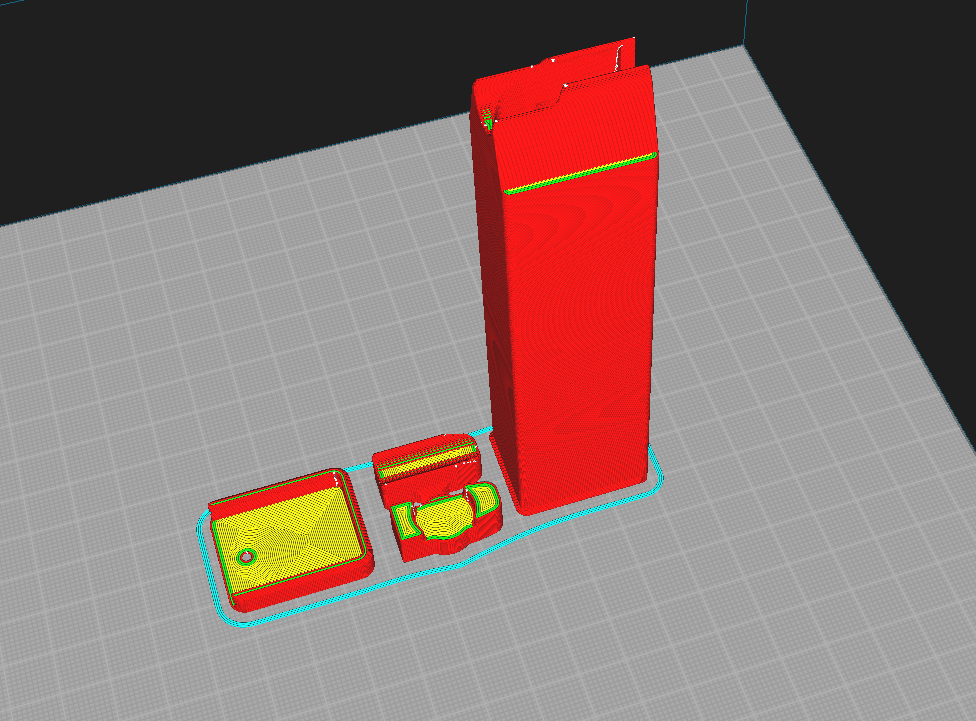

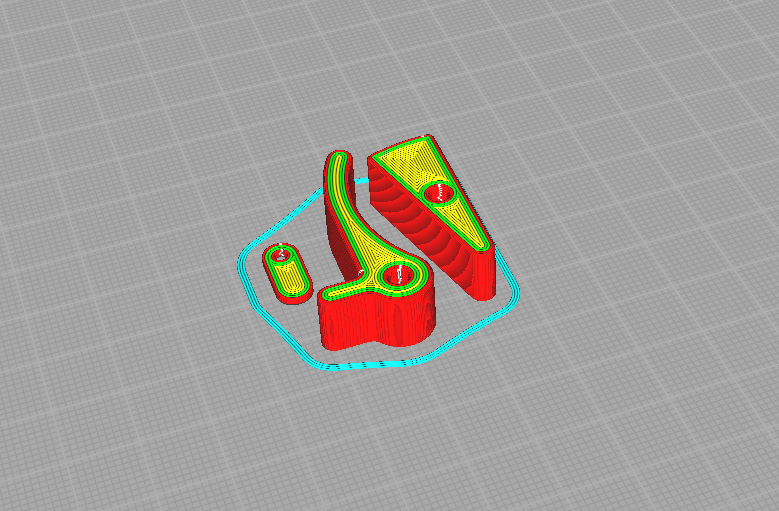

Большинство деталей спроектированы и оптимизированы для печати на 3д принтере - единственная деталь, рекомендуемая для настройки с поддержками - это рамка, заранее разделенная на 2 части под склеивание для уменьшения затрат на поддержки.
Модели уже имеют необходимые зазоры и должны “собираться” без доработок.
Предусмотрена сборка с реальным крепежом и пружинами, которые легко найти.
Все нагружаемые и подвижные детали надежны и прочны насколько это возможно - потребности разбирать и заменять сломавшуюся пластиковую фигулину не потребуется.
Почти аутентичный вид прообраза - кнопки, крепеж, фиксация затвора. Затвор в невзведенном положении закрывает "отверстие для выброса гильз". =)
Терь подробнее про нюансы:

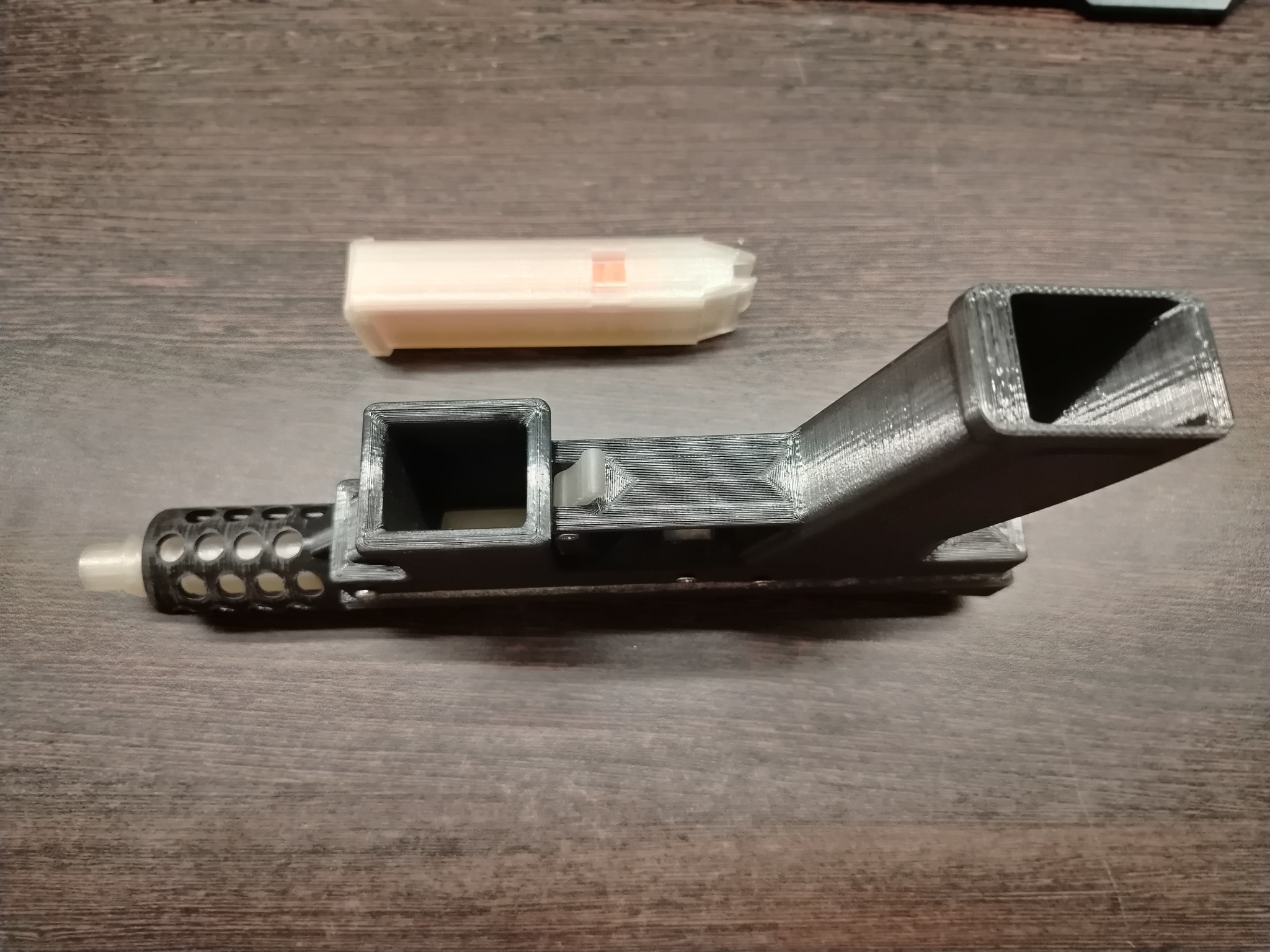

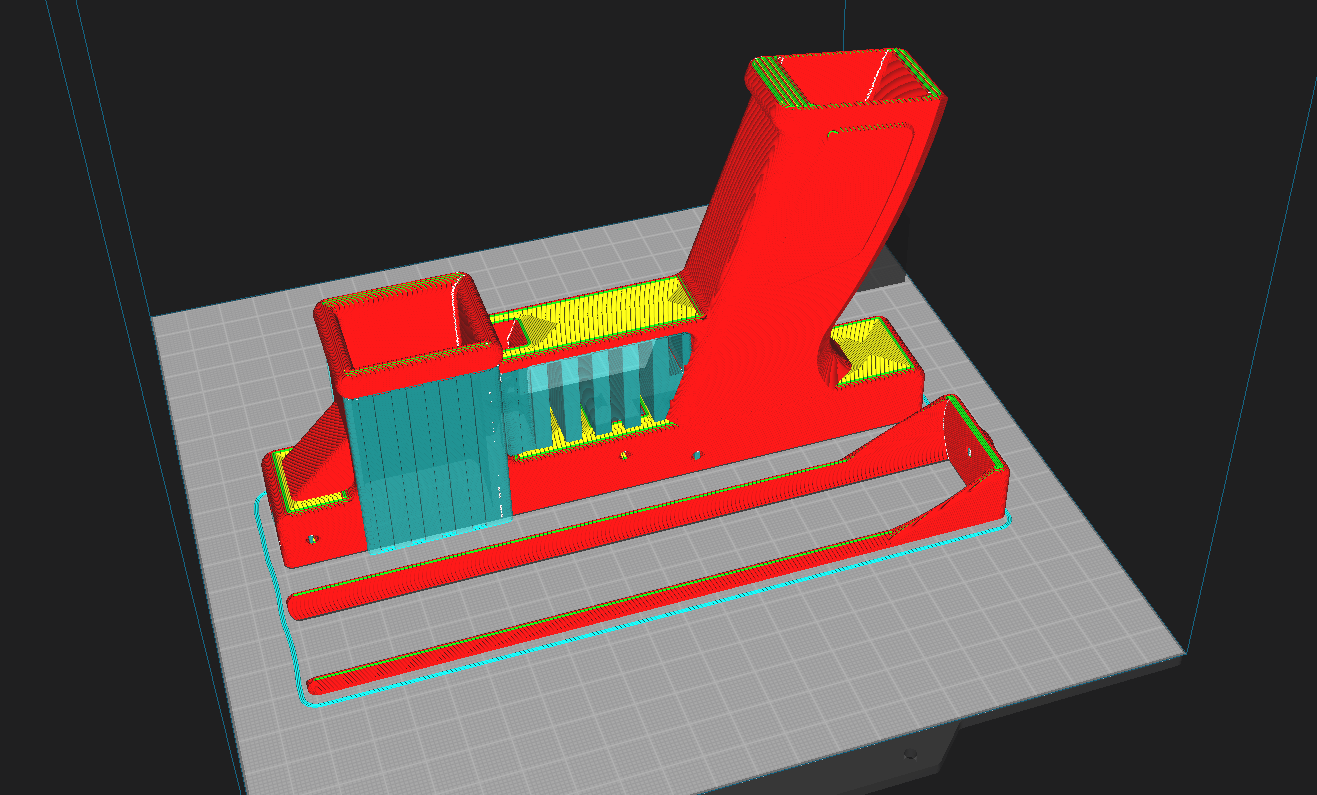

Рамку разделил на 2 части чтобы не мучаться с печатью на поддержке почти всей тушки. Потому проектировал модель так чтобы именно цевьё ограничивало высоту установки магазина. Таким образом рамка склеивается без проблем и особых сложностей (можно даже не оч ровно - для тех у кого руки кривые). Все поддержки рамки легко извлекаемые без особых хитростей.

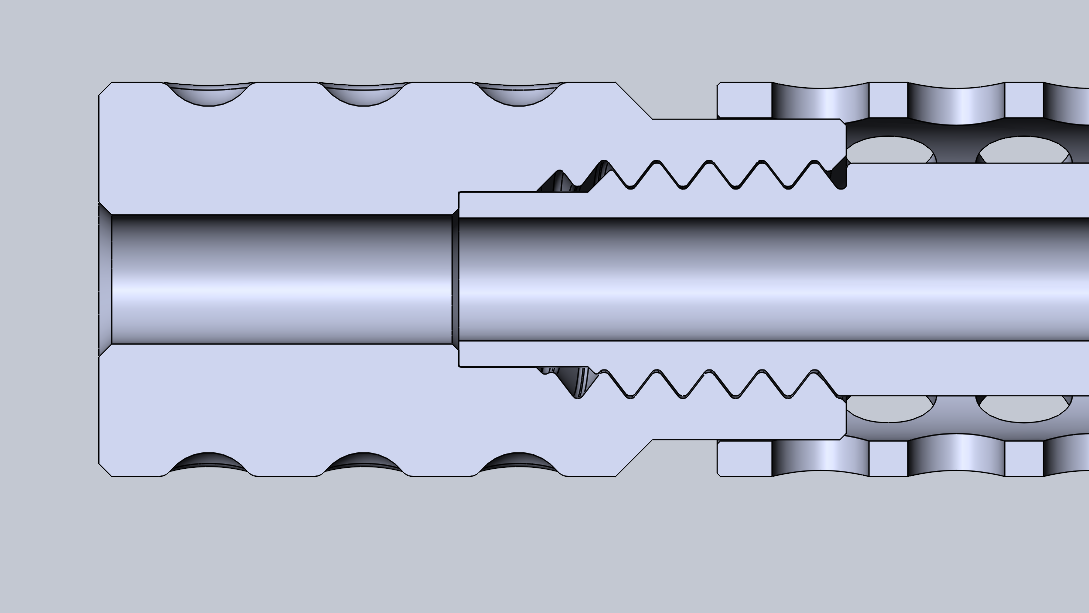

Профиль резьбы тоже разработан специально для удобной и легкой печати (для технарей - угол резьбы увеличен с 60 до 75 градусов, улучшающих качество печати под нависающим углом, шаг резьбы и размеры подогнаны под высоту слоя 0.2). Всё “накручивается и скручивается” без ковыряния наждачкой и траты нервов.
Рукоятка спроектирована так чтобы быть удобной для руки (среднего размера) и удерживать запасной магазин.

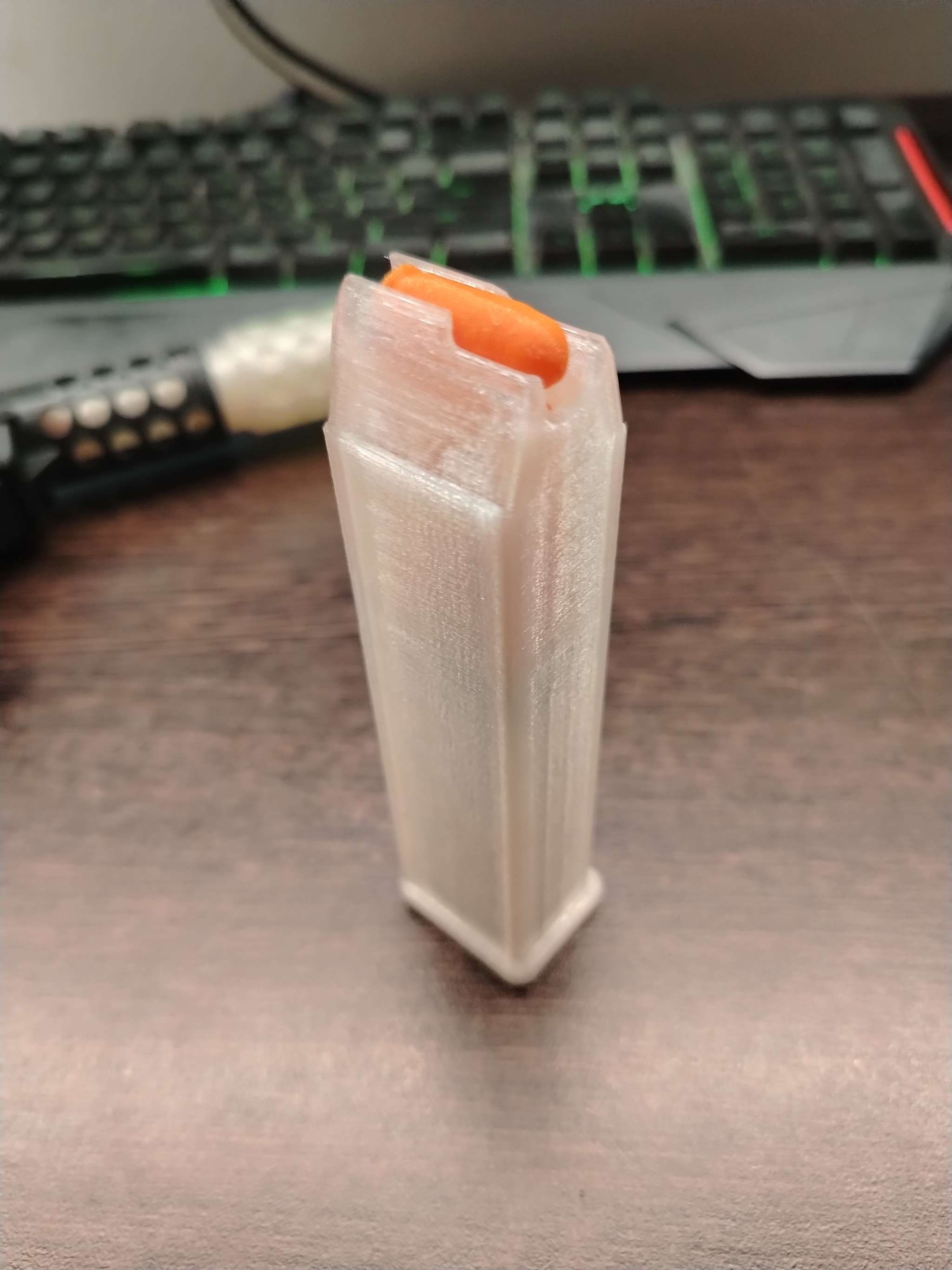

Магазины решил сделать не очень длинными - чтобы быстрее напечатать пару, и чтобы они лучше подходили под имеющиеся у меня пружины. Вместимость получилась около 8 патрончиков в один ряд (зависит от вашей пружины). При желании магазин легко увеличить просто отмасштабировав его центральную часть.

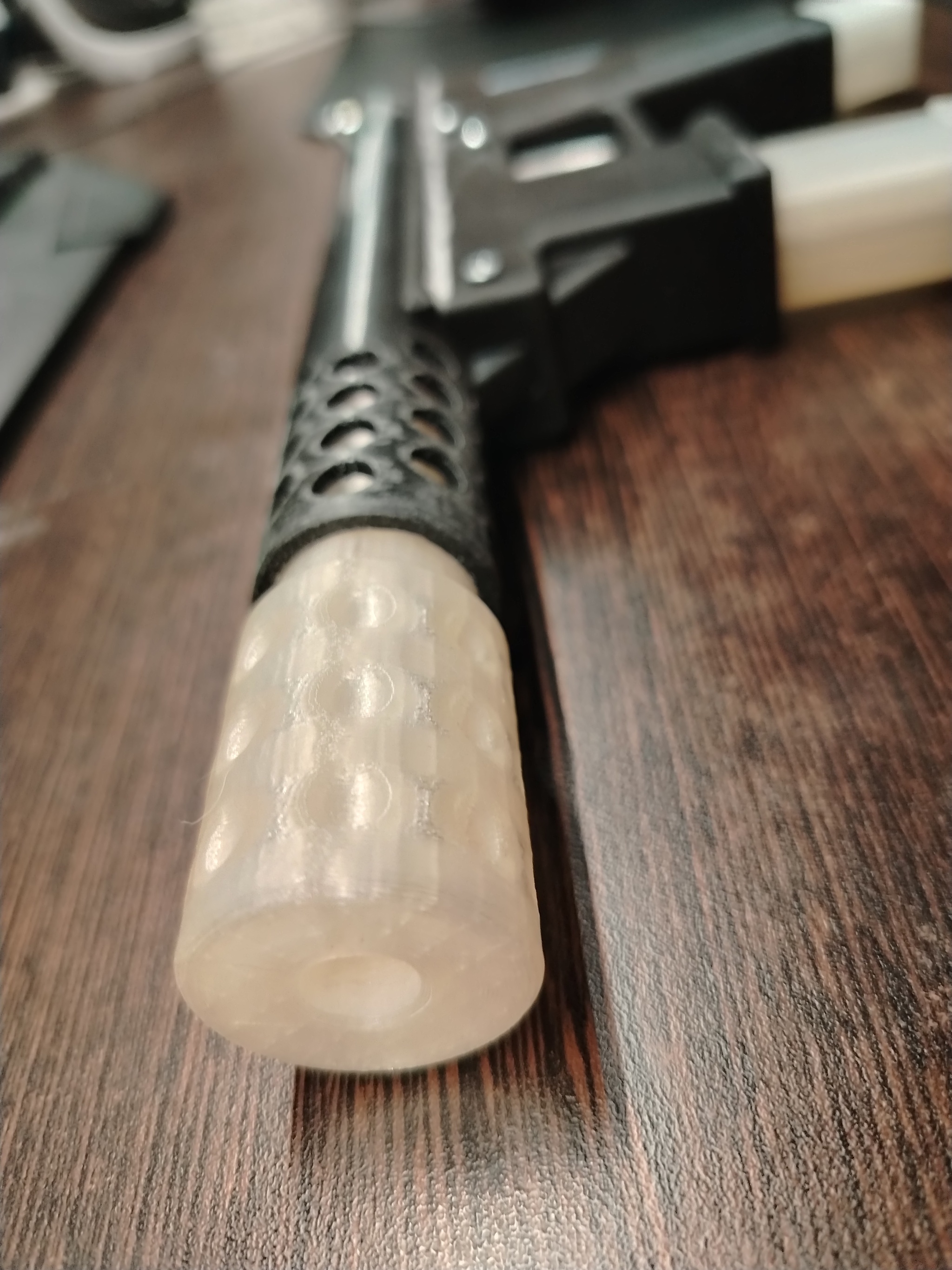

Дульная насадка не обязательна, но с ней внешний вид на мой взгляд лучше.
В рукоятку вворачивается потайной винт, которым можно регулировать силу удержания запасного магазина посредством увеличения давления на пластиковый наплыв внутри.
Изначально поискав пружинки на алике выбрал необходимые размеры и уже моделировал с их учетом. Все пружинки четко влезают и хорошо работают.

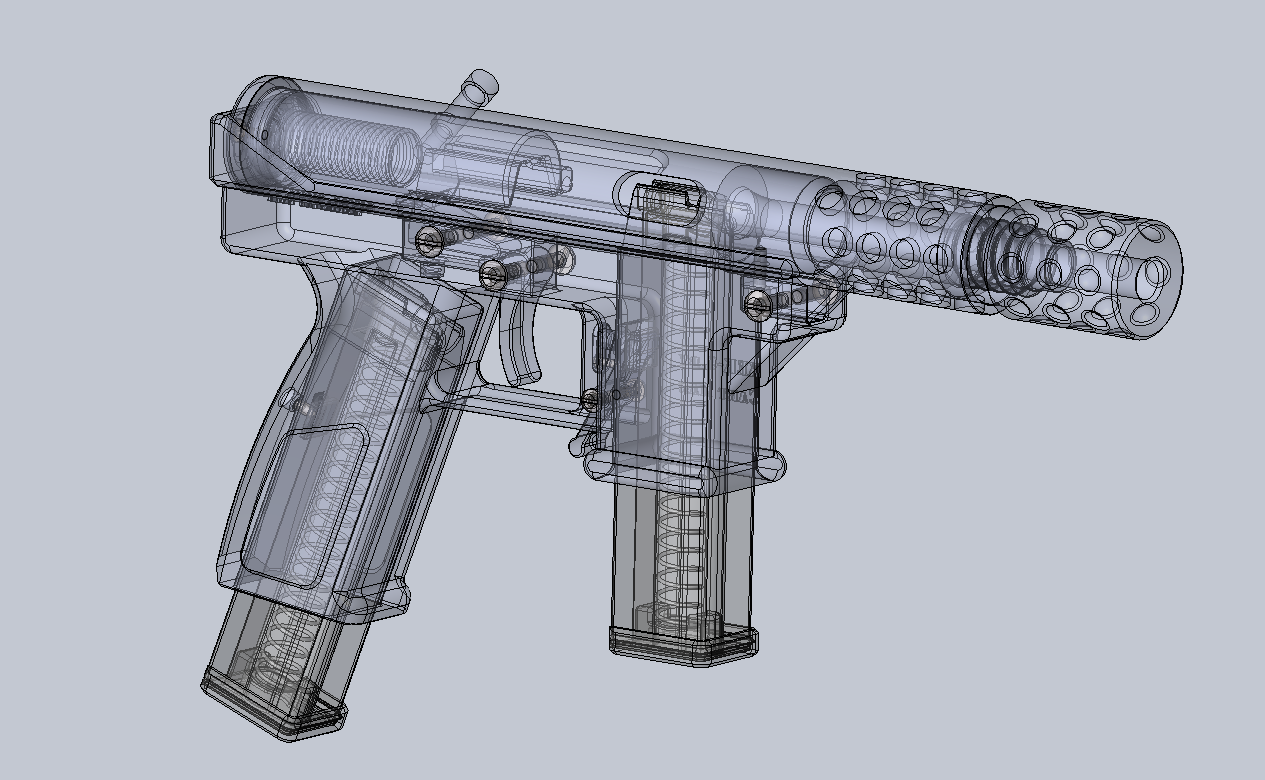

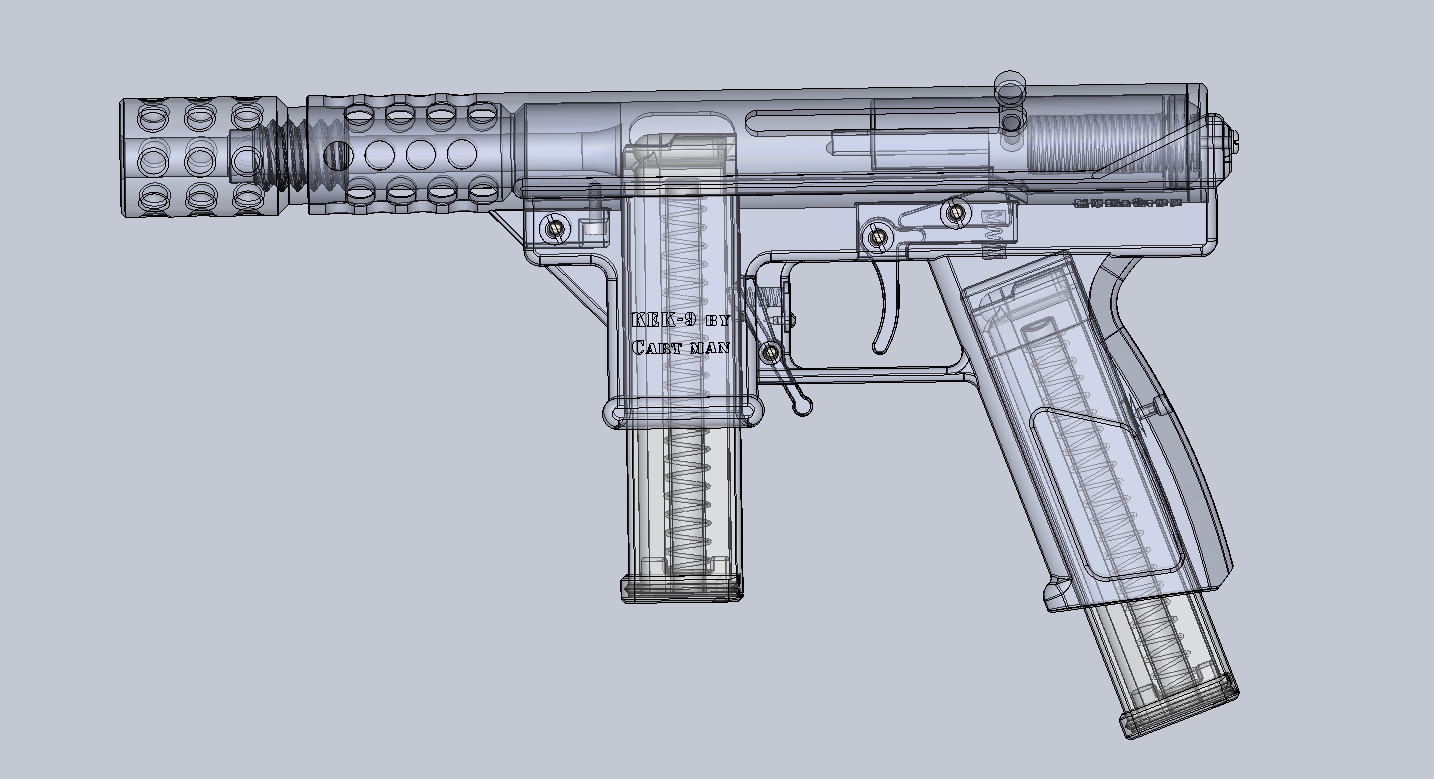

Прозрачный вид

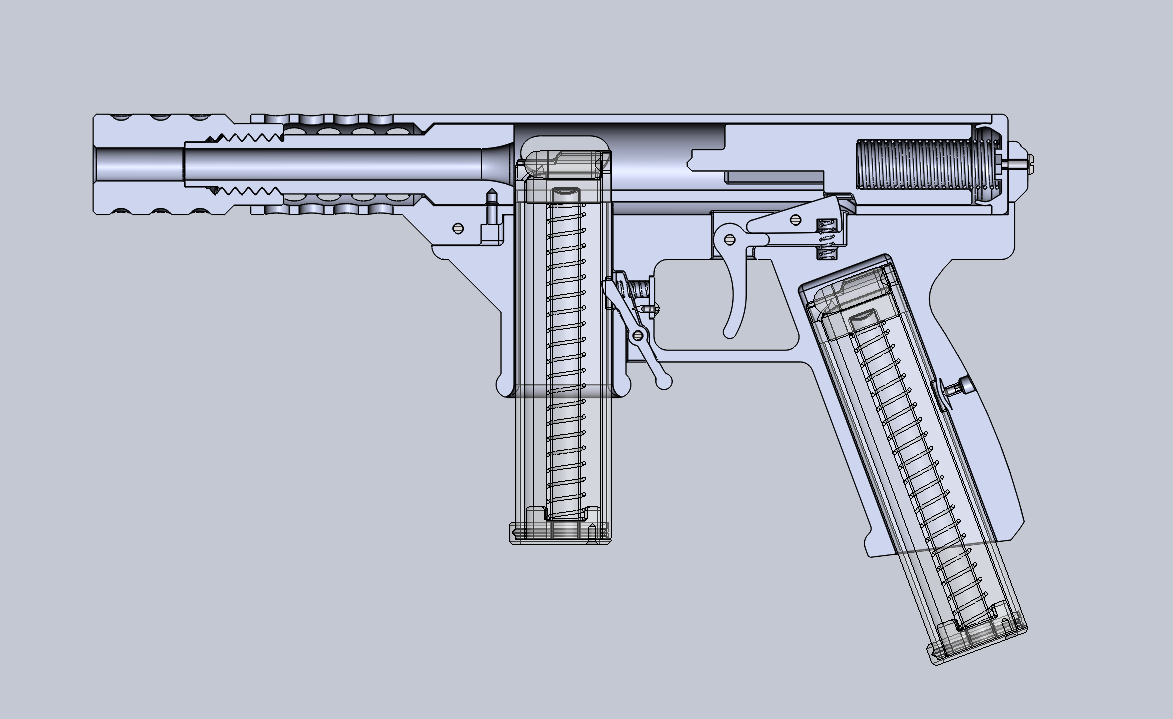

Вид в сечении

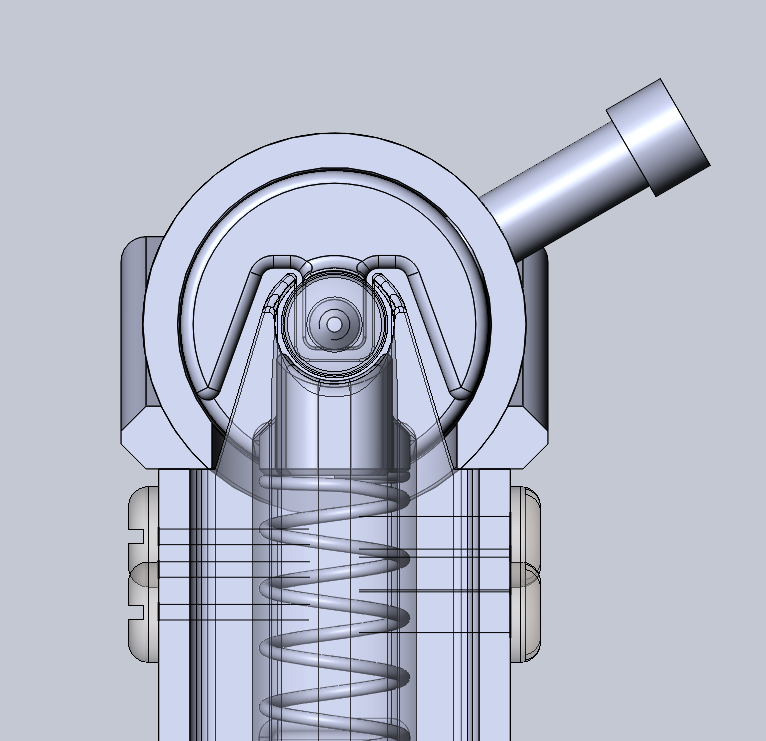

вид на торец затвора
Порядок сборки:
Вставить ствол в цевьё, зафиксировать винтом.
Вставить затвор в цевье.
Ввернуть рукоятку затвора (можно как я взять винт М5) через прорезь в цевье.
Вложить пружину (у меня 1х15х100мм) в затвор
Слегка поджав эту пружину, закрыть цевьё пяткой (она должна вставать с небольшим усилием).
По желанию можно навернуть дульную насадку.
Вставить крючок в рамку, зафиксировав его на винтах (не переусердствуйте - деталька должна двигаться).
Вложить в рамку пружину (у меня 0,3х4х15мм).
Слегка поджав эту пружину, вставить треугольный зацеп, зафиксировав его на винтах (не переусердствуйте - деталька тоже должна двигаться).
На данном этапе можете проверить работоспособность крючка и зацепа. При нажатии на крючок зацеп должен опускаться.
Вложить кнопку для магазина в отверстие в рамке и зафиксировать его винтами (не переусердствуйте - эта деталька тоже должна двигаться).
Вложить пружинку (у меня 0,3х4х10мм) для удержания кнопки магазина.
Слегка поджав эту пружину, закрыть отверстие заглушкой и зафиксировать её установочным винтиком (у меня под рукой не нашлось углового шестигранника для мелкого винтика, взял мелкий саморез). При нежелании использовать крепеж - можно и вовсе ее приклеить.
Приклеить верхнюю часть рамки к основной части. Для удобства можете использовать цевьё в сборе чтобы легче было позиционировать детальки.
Установить цевье в рамку, зафисировав несколькими винтами - спереди и сзади в торце.
Вложить в магазин закладную под патрончик.
Вложить пружину в магазин (у меня 0,75х12х100).
Слегка поджав пружину, вложить в магазин закладную под пружину.
Закрыть магазин пяткой, надев ее по направляющим. При необходимости можно зафиксировать пятку саморезом, соединив с закладной.
Проверить удержание магазина в шахте и работоспособность кнопки удержания магазина.
Проверить фиксацию патрончиков в магазине.
Вы великолепны.
Прицельные приспособления не добавлял - можете "лепить и городить" что вам больше нра.
Ссылки на скачивание моделей:
файлы Solidworks2021: https://disk.yandex.ru/d/h8SjDAZ_PXiOlg
файлы STL: https://disk.yandex.ru/d/jTIOoTK_0xXEkA
просьба не использовать мое "сопение" на фоне для озвучки неподобающих видео - я просто немног замотался в попытках присобачить над столом кронштейн для телефона чтобы записать видео =)
Пошел я в общем... на работу...
