Если у вас скопилось много пластиковых бутылок - время действовать!
Разложите их рядочком
Запихните в каждое горлышко висюльку светодиодной гирлянды для украшения фасадов
Остаток гирлянды киньте свободно на ближайшую мебель
капли воды на стенках бутылок создадут ощущение, что бутылки - полные. Но это не так.
Я так освещаю свой недостроенный творческий лофт.
Итак, захотелось мне сделать светильники в гостиную. Опыт с LED имелся за плечами благодаря электрификации разнообразных архитектурных макетов в прошлом по работе, сначала на подхвате, потом уже и полностью всю коммутацию делал в 2015-2017 годах.
Раньше висела 1 люстра, которой было мало на помещение в 40 кв метров, а после утепления полов, высота комнаты уменьшилась и подвесная люстра смотрелась уж слишком низко, а те, кто выше 175см мог уже и готовой об неё стукнутся, хотя это не про меня, но гостей всё же жалко). Так что поставил себе задачу сделать 4 точки освещения, минимальные по высоте, каждый светильник на отдельной кнопке и что бы вписывались в интерьер (ну хоть как-то, дизайнеры не пинайте меня слишком сильно).
Началось всё как обычно у меня - с автокадика:
3Д моделька, общий чертёжик под ЧПУ и элементами которую вручную надо было сделать.
Что мне требовалось:
1. Корпус (раз дача и по большей части вагонка - значит дерево + морилка + лак)
2. Какой-то фильтр для рассеивания перед LED лентой (тут мой выбор пал на оргстекло, который матировал с обоих сторон)
3. Основа/подложка для LED ленты (для лучшего охлаждения желательно использовать метал, нашел старые листы под домом, среди которых был лист нержавейки) + что-то между корпусом и подложкой, что бы последнюю было удобнее и надёжнее крепить, тут уже использовал пластик - полистирол.
4. Сама LED лента. На каждый светильник пришлось около 1,15 метра ленты.
5. Штыри для крепления (3 штыря к потолку, жесткое крепление и можно отрегулировать высоту и наклон при желании открутив крышку из оргстекла)
6. Винты, гайки, шурупы
На фотках процесса будут представлены в основном 3 из 4х светильников или их детали, так как самый первый светильник сразу же собрал, подвесил и тестировал на освещение, температуру и стабильность несколько недель.
После тестирования, добавил отверстия в белых деталях сверху светильника для циркуляции воздуха из щели снизу между корпусом и оргстеклом. Хоть небольшого доп охлаждения. Так же добавил около 250 мм ленты, изначально было 900мм и показалось, что недостаточно. В жару, когда температура за окном была +30°C, а в помещение +24°C, в самых горячих точках на нержавейке температура достигала +63°C после и на протяжение 4-5 часов выше не поднималась на тестовом светильнике. Что по данным одна бабка сказала в интернетах является почти потолком (предел для современных LED лент +65°C для нормальной эксплуатации LED ленты)
Для того что бы понять - "а сколько же мне нужно килограмм освещения в люменах" нашел формулу (сейчас искать уже не хочется заново, простите Т_Т), но получилось в промежутке рекомендованных 150-200 Лк для гостиной (возможно в комментах кто-то укажет всё более точнее в цифрах). Не слишком ярко, самое оно, что бы отдыхать и расслабляться в кресле за книгой\телефоном или за компом, либо наслаждаясь беседой за бокалом... чая)
Подложка из нержавейки для LED ленты, вырезал по шаблону из картонки ножницами по металлу. На фото 1шт отмытая 646 растворителем и 2 шт ещё не отмытые, следы ржавчины от соседних листов из просто железа попроще.
Примерка после вырезания всех основных деталей, оргстекло ещё не матировано, а дерево уже зашкуренно и отшлифовано после ЧПУ фрезеровки, но не тонировано и без лака.
Тонировка морилкой под палисандр
Ленты на подложках из нержавейки. Там, где края ленты обрезные и отверстие для провода сквозь лист нержавейки - всё облепленно изолентой от случайного КЗ в несколько слоёв. LED лента и провода дополнительно подклеена цианакрилатным клеем для надёжности.
Светильники в сборе, с отверстиями в белой части, блоком питания и колодками для подключения.
Светильник на месте с матированным оргстеклом. 3 штыря пронизывают широкие лапки деревянного каркаса и ввинчиваются в потолок. Под крышкой из оргстекла штыри подкручиваются гайками как крепёж корпуса. В торце штырей нанесена прорезь для плоской отвёртки.
Все 4 светильника
Итог: Освещение - что надо для гостиной(на мой взгляд). Греются впритык к рекомендованным максимальным температурам для ленты, которая указана на упаковке, что настораживает в плане долгосрочности службы самой ленты. Как вариант - можно будет добавить радиаторы на площадки сверху. А ещё навесить димеры/контроллеры с блютус/вайфай/ИК порт/диалап регулировкой и вообще с телефона всё это включать и настраивать, но я пока так, на клавишах, по старинке.
Месяц в работе, какие-то светильники по 1-2 часа работают, какие-то по 5 часов. Всё стабильно.
Материалы:
Дерево: клеенный щит из ели 28мм
Оргстекло: 2 мм
Полистирол: 5мм
Нержавейка: листовая 0,5 мм
Морилка: Krafor палисандр 2 слоя
Лак: паркетный алкид-уретановый Eurotex 1 слой
LED лента: Light Resurs характеристики (характеристики на 1метр: 240 LED, 3840 люмен, напряжение 12 V, мощность 24 Вт, тёплый свет 2700 К)
Блоки питания: Eleganz, 12В, 60 Вт, IP67
А так же штыри, винты, гайки, шурупы, наконечники, колодки
Инструменты:
Комп
ЧПУ станочек
Бор машинка
Наждачная бумага/шлейф губка, зерна: 120, 240, 600
Отвёртка
Пресс-клещи
Бокорезы
Паяльник
Благодарю тех, кто дошел до этих строк, надеюсь было интересно и возможно полезно, здравая критика и советы приветствуются)
Чертежи, 3Д моделька и прочая работа моя.
Ёбнулся я конкретно по этой теме когда работал в ДК. Больше всего меня интересовали световые эффекты и то очень дорогое оборудование. Тогда в 19м и как сейчас в 23м также и получаю 25к и в каком то смысле чуть завидую тем у кого 35. Но не суть. Не люблю деньги и жить без них сейчас нельзя. Но как строить отношения, если у тебя по факту нихуя? Чем брать красавицу у которой всё есть!??? Ответ простой - самой эрогенной точкой в теле - мозгом! (Тут должен быть скрин из Лебовски)
Не знаю чем закончится этот, пока,что третий роман в этом 23м году, но я таки решил подарить своей богине эту штучку. Штучка называется - Одинокая свеча рыцаря. Попыток продавать нечто такое не принимал, но уже задумываюсь. Итак, сделал я её в 21м. Она пережила две реинкарнации. Свет разбит лучше.
Можно сказать это версия - 3.0
Маленький светильник достаточно тяжел и им даже можно что то и пробить, но зачем? Он лишь для интимных утех. А как его дарить? Он же мааааленький. И я соорудил для него упаковку. Цена усилий - неделя, два погрома, психов и неудач. Но я справился. Упаковка получилась достаточно крепкой. Свеча зафиксированна над стеклом и уже не боиться падений и полётов.
Что касается свечи - это пятиканальный индикатор. Работает по минусу. Выбирать сочетание цветов можно тупо и переключателями или "ардуино" или любым коммутатором.
Эффект аддитивный.
Используется на белых покрытиях.
Для простоты я обернул его картоном. Этот щит можно снимать или регулировать им высоту свечения.
Ну а на конец - к ответу ради чего всё это делается -
...видимость этих линий между цветами. И как вы уже поняли шириной листа меди и сплетений это всё можно регулировать.
Так что товарищи мэны, люди с членами, мозгами и руками - всё как в песне Анжелики Варум - "ты знаешь, всё в твоих руках".
В следующем посте я покажу более ебанутую штучка.
Ждите)
Это по сути ответ на просьбы из комментариев из этого поста:
Картины с подсветкой
Как сделать. И так...
https://youtube.com/shorts/5fpFBmXPiJc?feature=share
Материалы:
- Холст (печать ч/б)
- Переплетный картон или любой другой плотный и тонкий материал.
- цветная печать на обычной бумаге офс. 80гр. (желательно ситилайт)
- Подрамник из деревянного бруса (в данном варианте)
- Светодиоды с линзами
- Блок питания (от 20 до 36 ват за глаза)
- Задник (основа под крепления)

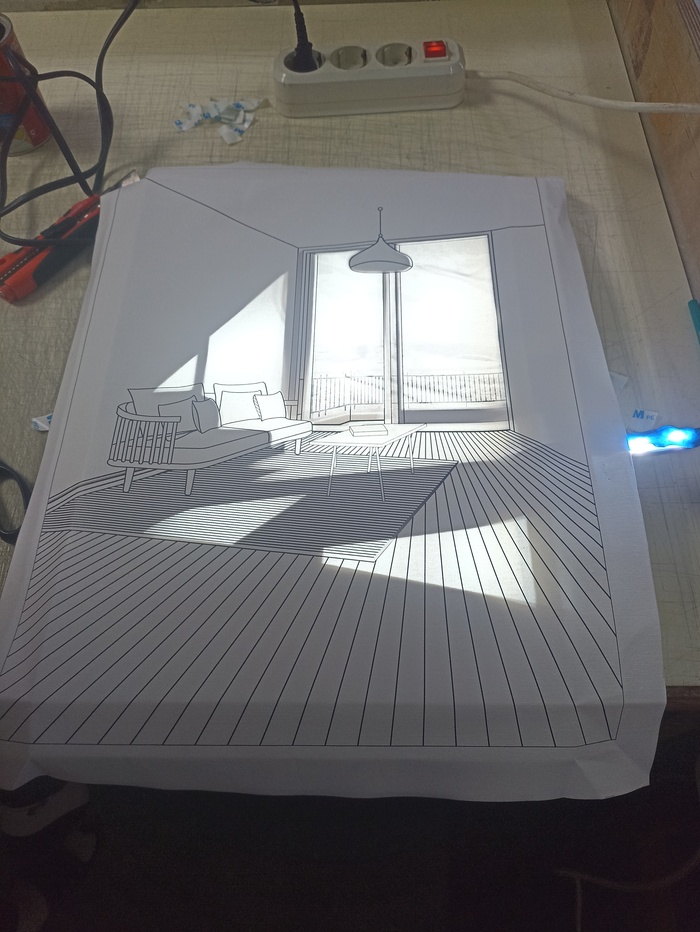

1. Макет. Он может быть любым. В моём случае это довольно простой, но в то же время трудоёмкий процесс, так как, чем больше детализации, тем сложнее.
(У нас это делал дизайнер)
Мы взяли за основу этот вариант и чуть доработали на своё усмотрение.
Сразу добавлю, что очертания пейзажа за окном, лучше добавить на главную (лицевую) сторону картины, но только очертания! Ибо, после включения подсветки, появится только цвет.
2. Нужно будет часть света блокировать полностью и в этом случае поможет любой, плотный материал, по типа картона.
Это раскрой данной композиции.
Мы резали на лазере (можно и на плоттере), кому как удобнее, хоть в ручную.
3. Освещение. Я рекомендую брать светодиоды с линзами (1 ват, пара).
На 5-10к свечения (теплый-слабохолодный)
они рассчитаны на просвет от 6 до 12 см удаления от поверхности, НО холст плотнее, чем акрил. По этому я установил их на дистанцию "глубины" бруса в 3-4см от поверхности.
Так как одна пара это всего 1 ват, то на 16 шт. Блока питания на 20 ват хватает.
(всё это можно купить в любом интернет магазине для рекламных нужд, по типа "zenon" (что было ближе, там и заказал)
Если присмотреться, то видно очертание схемы перекрытия света на основание, что бы не промахнуться. Советую это учесть для быстроты и точности распределения светодиодов.
4. Цветная печать. Ту просто. В данном проекте использована обычная бумага офс. 80гр. (Наверно, получше будет ситилайт).
фото увы нет, но по сути любое цветное изображение, только сильно упрощённое (только цвета под очертания изображения в окне)
Всё это крепиться на основу, зашивается сзади на скобы с натяжкой холста и вуаля)
Вот как то так)
При выключенном свете в помещении, вообще ОГОНЬ🔥!
Запросил у нейросетки BlueWillow нарисовать мне интересный светильник. Она мне выдала вот это:
Вызов принят, подумал я и засел в тинкеркаде на несколько дней. Адаптировал корпус лампы под область печати.
Первый вариант корпуса пришлось забраковать, но в итоге получилось что-то похожее на правду и я отправил на печать
лампу версии 2.0
Во второй версии тоже была проблема, а именно при упорядочивании электроники я не учел размер выключателя, и из-за этого не поместился батарейный блок. Так что версия 2.0 работает только от сети.
Для версии 3 увеличил размер короба, так что теперь всё должно поместиться, а в версии 4 планирую, по совету друга, перейти с трёх АА на одну 18650 + контроллер заряда.
В качестве начинки – WEMOS D1 Mini и библиотека WLED. Прикольная штука, оказывается, раньше с ней не сталкивался, был удивлён, что не пришлось даже Arduino Studio запускать.
Как очень нетерпеливый человек, я печатал с высотой слоя в 0.4мм, при этом на корпус у меня ушло около пяти часов, на короб ещё столько же, и два часа – на рассеиватель.
Итого примерно полсуток только на печать, плюс заседания в тинкеркаде, плюс работа ещё не закончена... В общем ещё предстоит потрудиться)
Корпус напечатан из Eryone Metallic PLA Iron. Рассеиватель напечатан eSun Luminous PLA.
Последний был выбран больше за его светопропускающие функции, чем за люминесцентность, но бонус приятный.
Выключенная лампа выглядит вот так:
Куда ж без кота? Главный помощник!
Ну и гифка с одним из эффектов WLED.

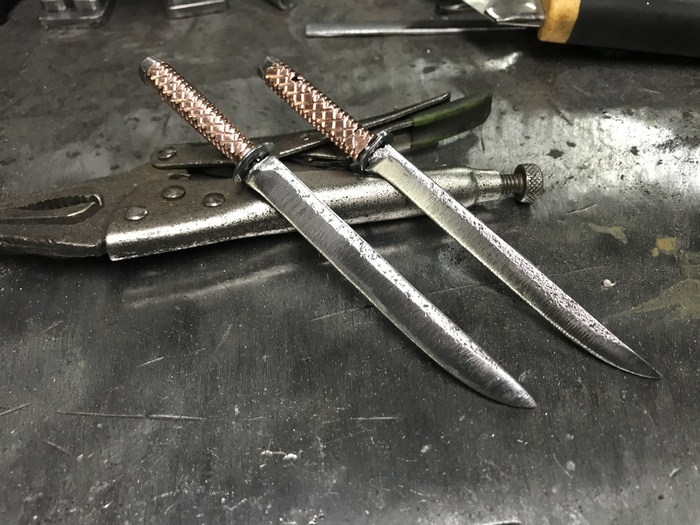

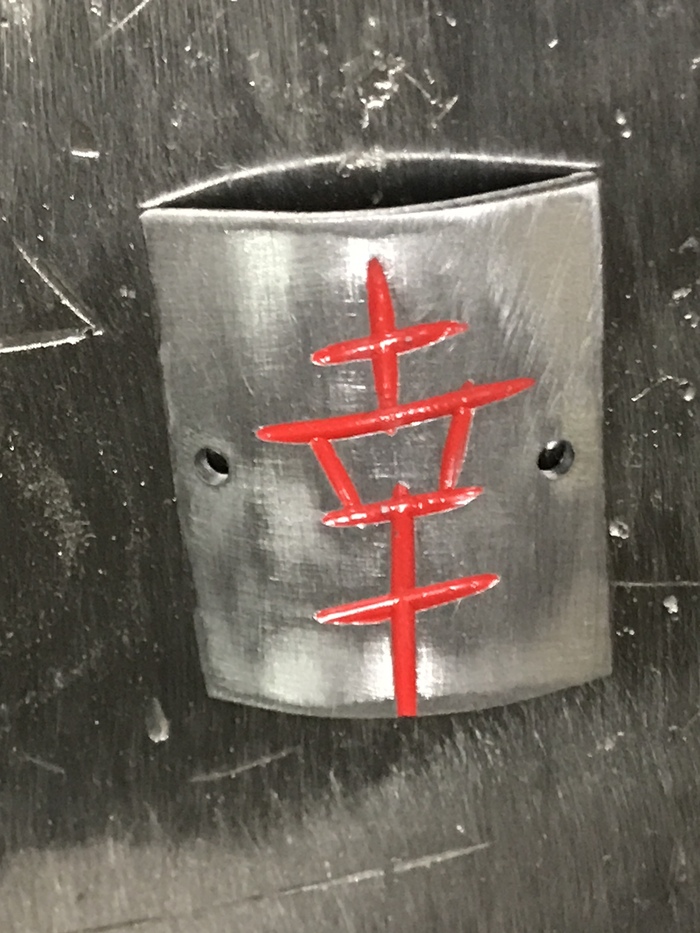

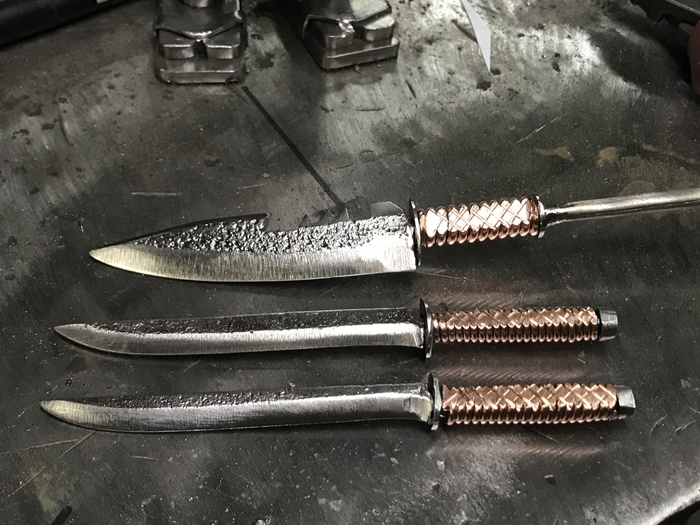

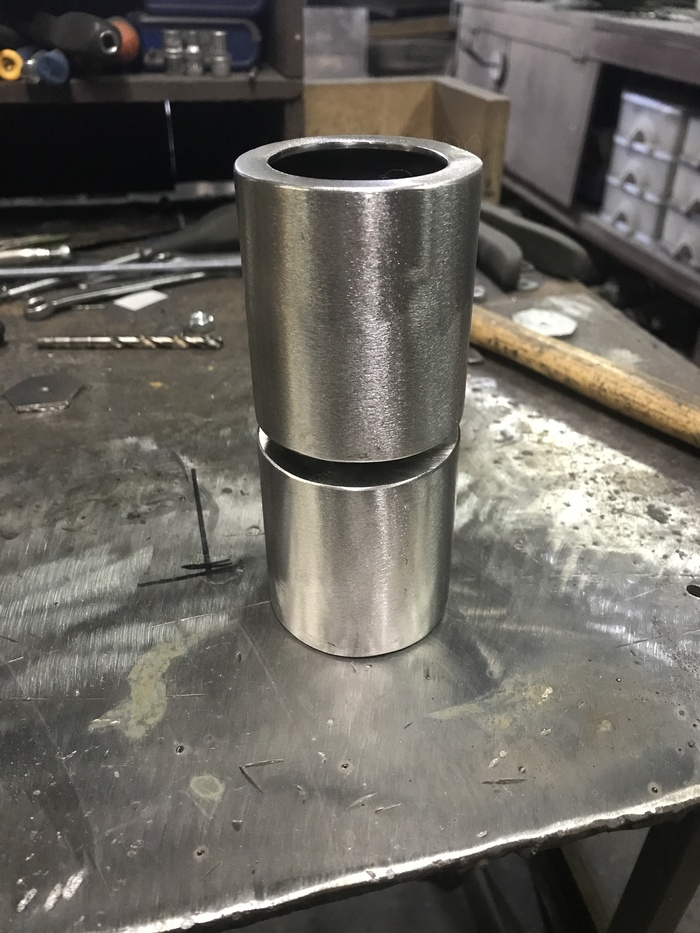

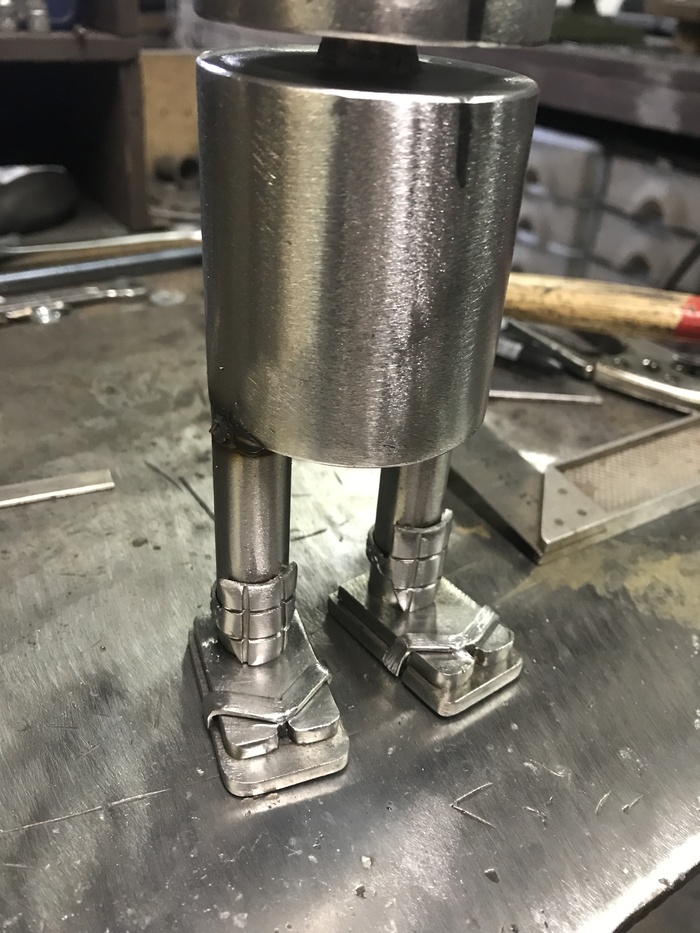

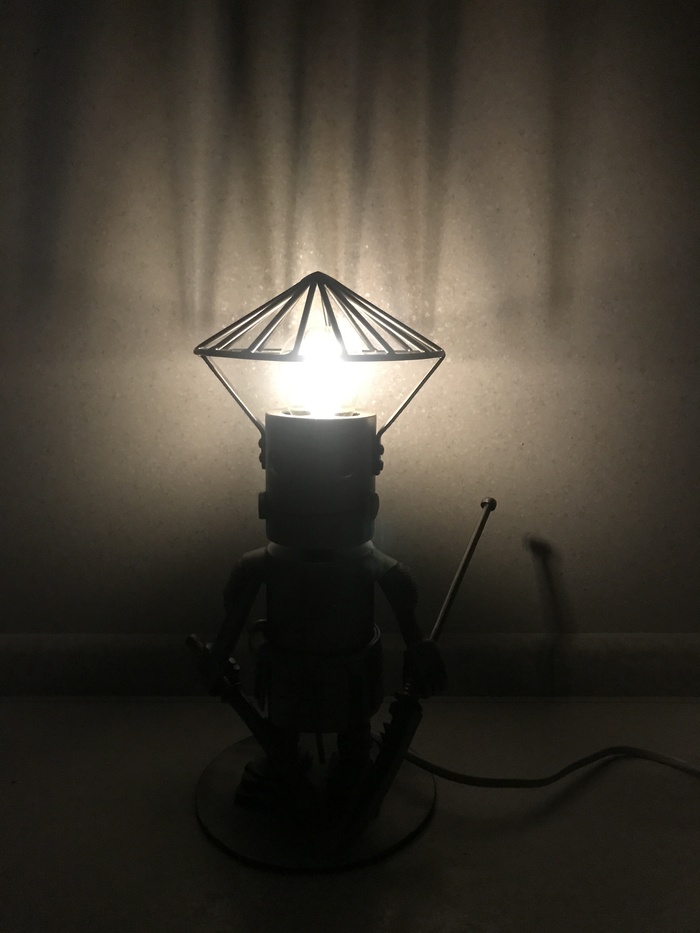

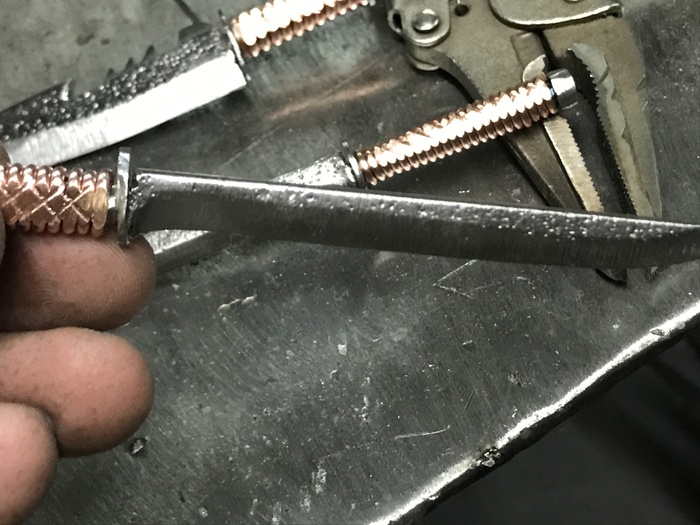

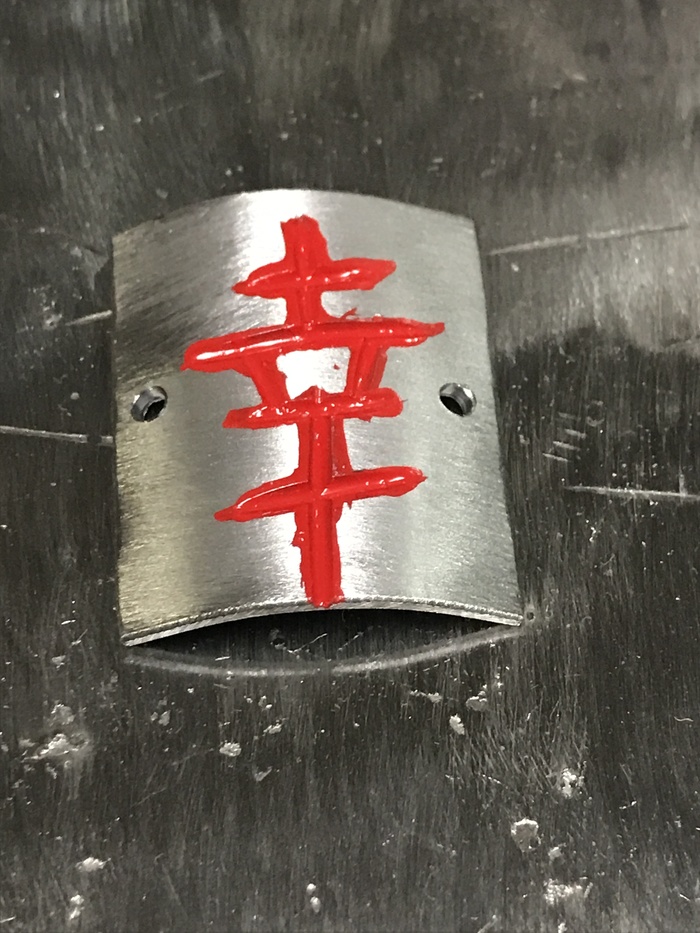

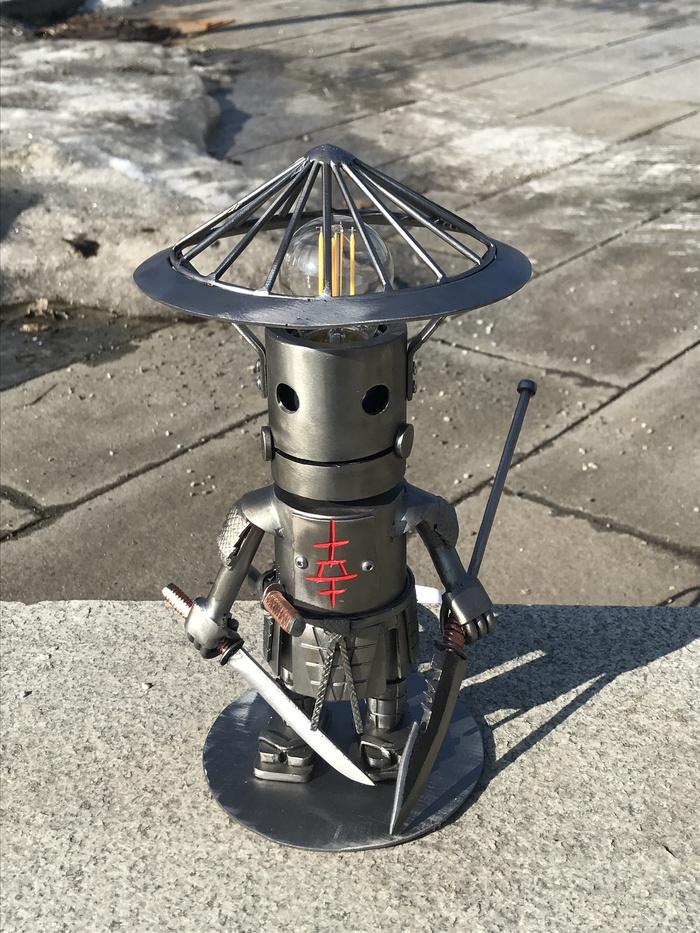

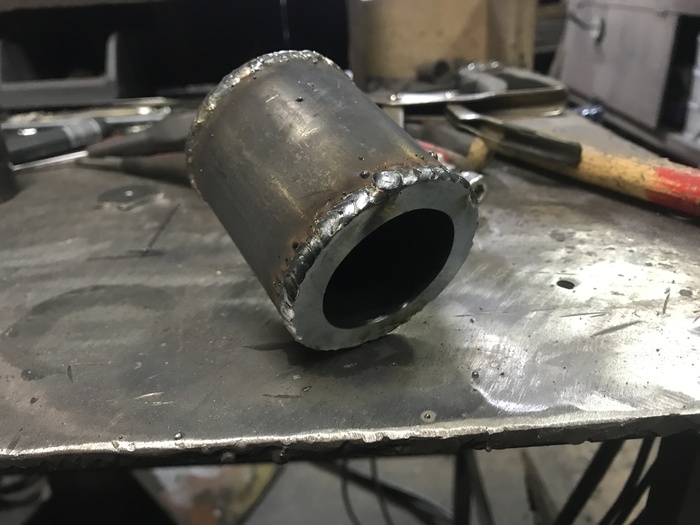

Решил сделать ещё одного робота. На этот раз покрасить только матовым лаком. Да и немного подкинуть оружия. А то у первого только один меч . .
Уже после того как сделал и покрасил понял что шляпа не нравится. Решил немного переделать.
P/s Конечно некоторые до сюда не дочитают. С заземлением все таже беда. Провод с диммером не смог найти с заземлением. Так что извиняйте. Если кто то кинет ссылку на такой буду признателен. И да лампочку диодную купил диммируемаю.

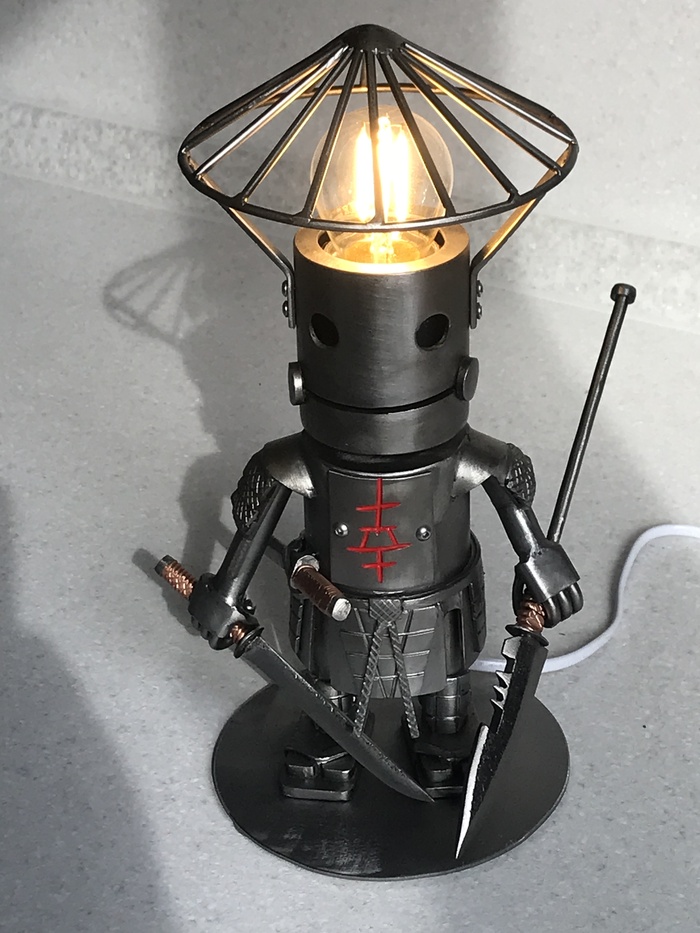

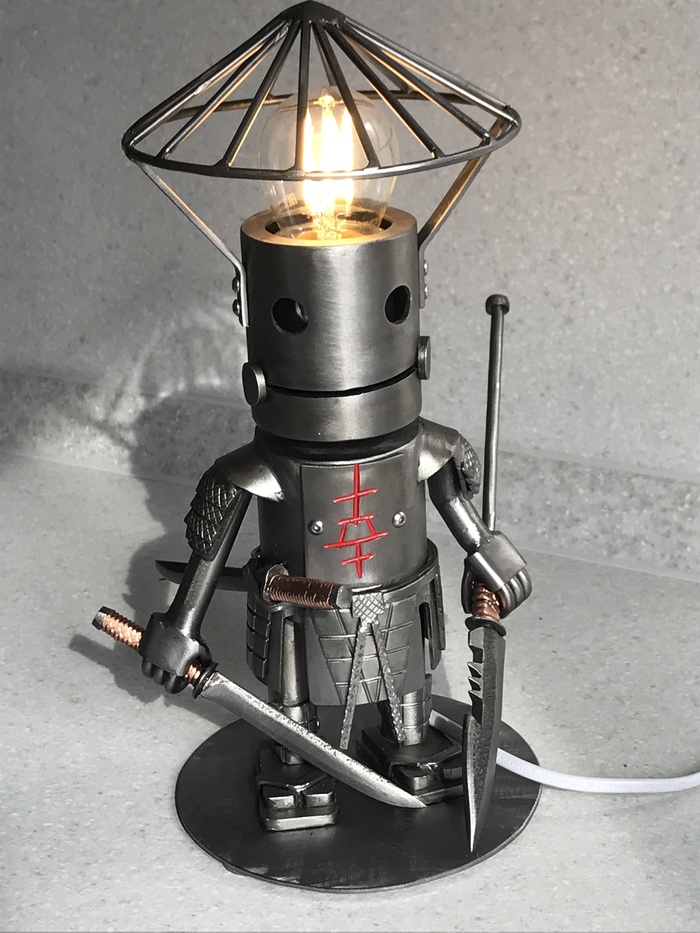

Высота робота 29 см. основание 13см.
Решил по быстрому сделать прикольный светильник.
Лампа светодиодная. Такая не деммируется.
Это конечно не совсем самурайский меч. Но что вышло то вышло.
Потом всего покрасил черной краской ,нанес патину и покрыл лаком. Уже после всего этого процесса понял что надо было оставлять голый металл и красить матовым лаком.
Высота 26 см.
Шалом, мои дорогие товарищи, и те 38 подписчиков, которые зачем то на меня подписаны.
Идея сделать светильник засела во мне давно, и только лень мешала начать реализацию проекта. Все началось с того, что у меня появился 3d принтер, и наигравшись с ним, я решил, что пора сделать что-то интересное.
Идея сразу попахивала идиотизмом, но как говорится, не попробуешь не узнаешь.
И так, прошерстив все сайты с моделями и не найдя подходящей, я осознал, что придется моделить светильник самому.
За пару часов, обложившись видео туториалами, и постоянно матерясь, во Fusion 360 была сделана модель, диаметром 830 мм и бортиком примерно в 10 мм высотой для крепления светодиодной ленты. Затем это все было попилено на части 200 x 200 мм для удобства печати.
Начинается самая нудная часть - ПЕЧАТЬ. Потрачено было около килограмма пластика. Печаталось все примерно неделю, в дневное время, с перерывами. Короче, я особо не торопился с печатью, попутно тестировал разные настройки принтера. В среднем на на одну деталь уходило около 2 часов времени.
Следующий этап - склейка. Тут особо нечего рассказывать, кроме того, что ускоритель цианакрилатного клея очень мерзко воняет. Ну и то, что каждый край необходимо подшлифовать, чтобы он точно совпадал с соседними склеиваемыми краями. Все-таки FDM технология имеет некоторую погрешность при печати.
И вот мы добрались до самого веселого.
После того, как все части склеены, необходимо выровнять поверхность. Вот тут то и вылезли все мои конструктивные просчеты.
Первое - пластик просвечивает. Дальше больше, голова и язык ходят ходуном, пластик очень гибкий, а толщина модели около 4 мм. В общем, выровнять стыки деталей шпатлёй было той еще задачей. Забегая вперед, у меня так ничего и не вышло))
Как бы я не шкурил и не красил, швы все равно оставались видны. Моя мечта о крутом светильнике разбивалась о волны суровой реальности.
Выход из ситуации виделся только один - автомобильная пленка. Решил закатать дракона в карбон. Полностью пленка конечно косяки не скроет, но большую часть проблем решит.
Получилось все гораздо лучше, чем я ожидал, швы заметны только если сильно всматриваться. Несколько слоев грунтовки и пленка сделали дракончика непросвечивающим. А это значит можно клеить светодиодную ленту и заливать скетч в ардуино. За скетч выражаю особое почтение @AlexGyver,
Мдя)) с внутренней стороны дракоша выглядит не так презентабельно))). Для того, чтобы он был на одинаковом расстоянии от стены были добавлены подставки.
Ну все можно вешать
И при свете, без свисающего ардуино)
Осталось только обои нормально поклеить)).
PS: Крайне не рекомендую повторять это! Печатать подобные вещи на 3d принтере очень плохая идея. Лучше обратитесь к ребятам с чпу станками, вырежут из ДСП не хуже, а проблем убавится в разы.
