Итак, захотелось мне сделать светильники в гостиную. Опыт с LED имелся за плечами благодаря электрификации разнообразных архитектурных макетов в прошлом по работе, сначала на подхвате, потом уже и полностью всю коммутацию делал в 2015-2017 годах.

Раньше висела 1 люстра, которой было мало на помещение в 40 кв метров, а после утепления полов, высота комнаты уменьшилась и подвесная люстра смотрелась уж слишком низко, а те, кто выше 175см мог уже и готовой об неё стукнутся, хотя это не про меня, но гостей всё же жалко). Так что поставил себе задачу сделать 4 точки освещения, минимальные по высоте, каждый светильник на отдельной кнопке и что бы вписывались в интерьер (ну хоть как-то, дизайнеры не пинайте меня слишком сильно).

Началось всё как обычно у меня - с автокадика:

Что мне требовалось:
1. Корпус (раз дача и по большей части вагонка - значит дерево + морилка + лак)
2. Какой-то фильтр для рассеивания перед LED лентой (тут мой выбор пал на оргстекло, который матировал с обоих сторон)
3. Основа/подложка для LED ленты (для лучшего охлаждения желательно использовать метал, нашел старые листы под домом, среди которых был лист нержавейки) + что-то между корпусом и подложкой, что бы последнюю было удобнее и надёжнее крепить, тут уже использовал пластик - полистирол.
4. Сама LED лента. На каждый светильник пришлось около 1,15 метра ленты.
5. Штыри для крепления (3 штыря к потолку, жесткое крепление и можно отрегулировать высоту и наклон при желании открутив крышку из оргстекла)
6. Винты, гайки, шурупы

На фотках процесса будут представлены в основном 3 из 4х светильников или их детали, так как самый первый светильник сразу же собрал, подвесил и тестировал на освещение, температуру и стабильность несколько недель.

После тестирования, добавил отверстия в белых деталях сверху светильника для циркуляции воздуха из щели снизу между корпусом и оргстеклом. Хоть небольшого доп охлаждения. Так же добавил около 250 мм ленты, изначально было 900мм и показалось, что недостаточно. В жару, когда температура за окном была +30°C, а в помещение +24°C, в самых горячих точках на нержавейке температура достигала +63°C после и на протяжение 4-5 часов выше не поднималась на тестовом светильнике. Что по данным одна бабка сказала в интернетах является почти потолком (предел для современных LED лент +65°C для нормальной эксплуатации LED ленты)

Для того что бы понять - "а сколько же мне нужно килограмм освещения в люменах" нашел формулу (сейчас искать уже не хочется заново, простите Т_Т), но получилось в промежутке рекомендованных 150-200 Лк для гостиной (возможно в комментах кто-то укажет всё более точнее в цифрах). Не слишком ярко, самое оно, что бы отдыхать и расслабляться в кресле за книгой\телефоном или за компом, либо наслаждаясь беседой за бокалом... чая)

Итог: Освещение - что надо для гостиной(на мой взгляд). Греются впритык к рекомендованным максимальным температурам для ленты, которая указана на упаковке, что настораживает в плане долгосрочности службы самой ленты. Как вариант - можно будет добавить радиаторы на площадки сверху. А ещё навесить димеры/контроллеры с блютус/вайфай/ИК порт/диалап регулировкой и вообще с телефона всё это включать и настраивать, но я пока так, на клавишах, по старинке.
Месяц в работе, какие-то светильники по 1-2 часа работают, какие-то по 5 часов. Всё стабильно.

Материалы:
Дерево: клеенный щит из ели 28мм
Оргстекло: 2 мм
Полистирол: 5мм
Нержавейка: листовая 0,5 мм
Морилка: Krafor палисандр 2 слоя
Лак: паркетный алкид-уретановый Eurotex 1 слой
LED лента: Light Resurs характеристики (характеристики на 1метр: 240 LED, 3840 люмен, напряжение 12 V, мощность 24 Вт, тёплый свет 2700 К)
Блоки питания: Eleganz, 12В, 60 Вт, IP67
А так же штыри, винты, гайки, шурупы, наконечники, колодки

Инструменты:
Комп
ЧПУ станочек
Бор машинка
Наждачная бумага/шлейф губка, зерна: 120, 240, 600
Отвёртка
Пресс-клещи
Бокорезы
Паяльник

Благодарю тех, кто дошел до этих строк, надеюсь было интересно и возможно полезно, здравая критика и советы приветствуются)

Чертежи, 3Д моделька и прочая работа моя.

Пока что идут волны про "работы" и "сиськи" сделаю пост про свою поделку двух лет давности, но которой регулярно пользуюсь) Сам не столяр, даже не близко, но занимаюсь макетами(архитектурные, инженерные) уже довольно давно.

Когда я начал заниматься дачей, выкидывать/сжигать/отдавать старый хлам, ненужную потрёпанную одежду которая уже мало походила даже на ветошь, угрожающе дрожащие от дыхания шкафы и т.д., то обнаружил(удивительно с чего бы это), что у меня толком не осталось места, куда бы банально сложить труханы, майки, носки, штаны и т.д.
И решил, а чего бы мне не сделать себе небольшой комод! Был материал, что-то докупил. К сожалению некоторый материал был немного кривоват(а именно часть обрезков от столешницы - шел немного вкривь, винтом), из-за чего я немного замучился с пазами при сборке.

Итак начало!

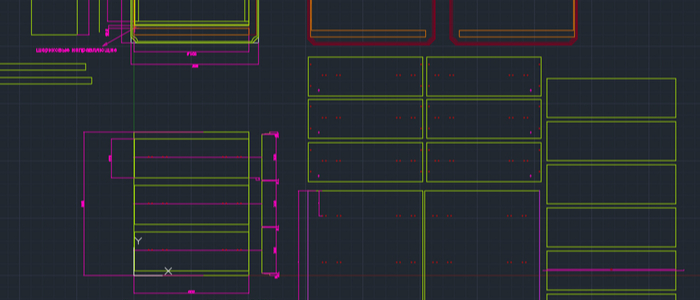

А почти всё с чего я начинаю - это чёртёж/3Д и просчитывания всего и вся! максимально того, на что хватило внимания)

шариковые направляющие, которые я выбрал, конечно хлипковаты для таких ящиков и труханов, но уже 2 года работают исправно.

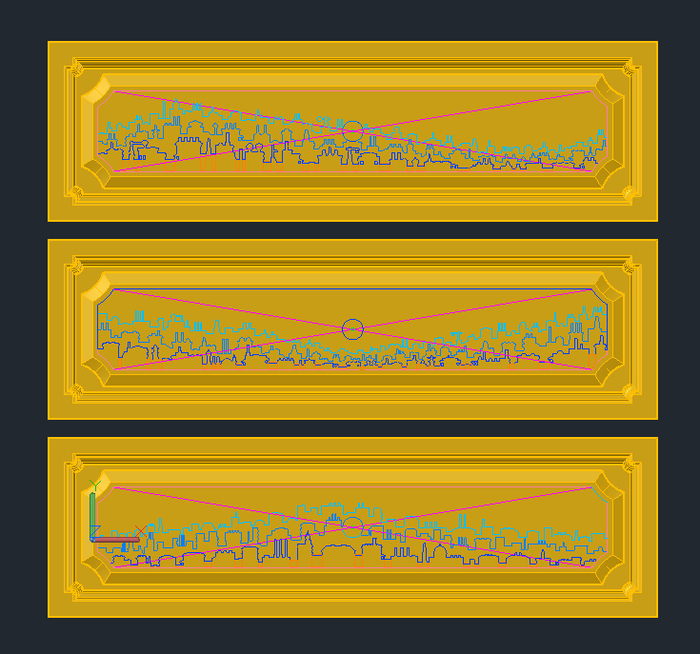

фасады с городским ландшафтом) условно разнесённые на 3 плана.

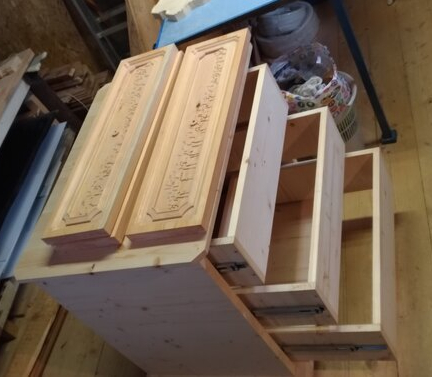

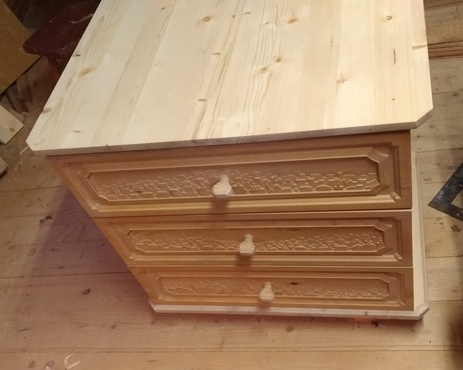

Первая сборка, посмотреть как что с чем "дружит".

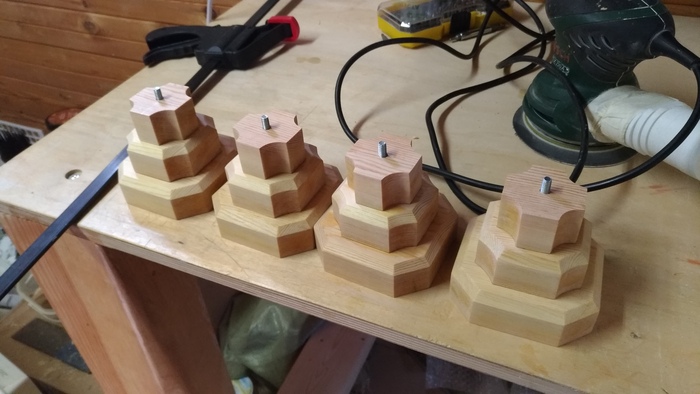

Ножки, ручки и фасады ящиков сделал из ступеней старой лестницы, которую разбирал. Ступеньки при разборе лестницы оказались толстыми и монолитными(вроде сосна), жаль было просто сжигать. Остальное шиты склеенной хвои(ель/сосна) и обрезки от склеенной столешницы и оргалит.
Почти всё резал на ЧПУ станке, потом дорабатывал бор машинкой, шлифовальной машинкой и вручную. Процесс резки, обработки, шлифовки и морения тогда не снимал(не думал что буду выкладывать когда либо). Конструкция проста - есть две одинаковые плиты - одна верхний стол, другая - нижнее стол основание для ножек, в обеих плитах пазы для боковых стенок и оргалита. Корпуса ящиков из склеенных щитов и оргалитного донышка - получились тяжелые)) а тяжелые значит надёжные - не выстрелит, значит можно взять и так уе...
Покрывал морилкой в два слоя, затем грунтом для лака и самим лаком(Алкидно-уретановым), какие-то детали в 3-4 слоя, какие-то 6-7, а верхнюю плиту в слоёв 8-9. По габаритам ШхГхВ 75х56х75 см.

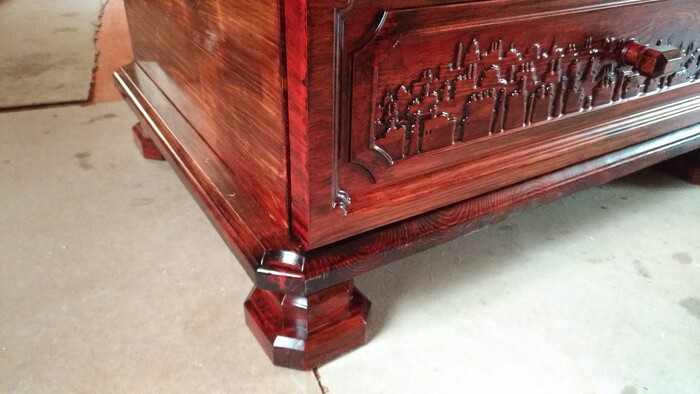

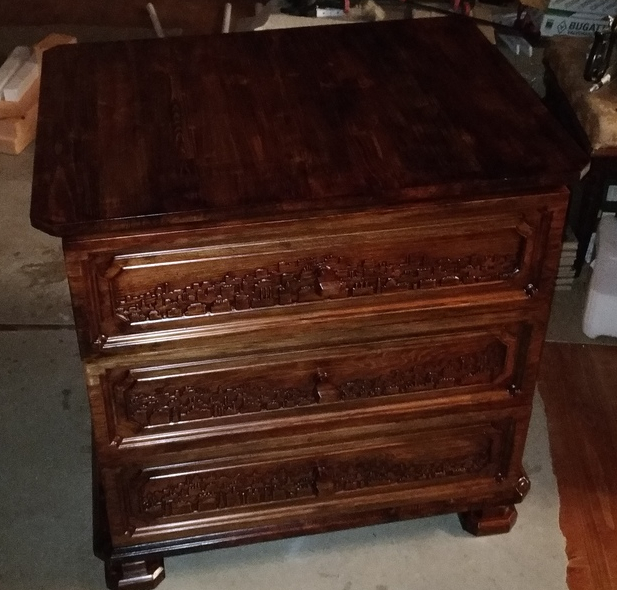

Вот ещё несколько фоток на тапок при разном освещение:

Что-то косо-криво, но в целом вроде красиво и юзабельно) Благодарю за внимание!
