Баллада о всратом самопале )))
Приветствую всех заглянувших! Давно хотел написать статью, да всё откладывал. А вот теперь - пора. Надо как-то отвлечься от происходящего вокруг )) Потому - углубимся в прошлое.
Итак, диспозиция - Чехословакия, 47 год...
Коль скоро у нас тут Оружейная лига, то и поговорим мы об оружии. Война позади, вооружённые силы республики выдыхают, но у генералитета новая задача - нужно вооружить солдат пистолетами-пулемётами. Винтовки, карабины и пулемёты - это, кончено, хорошо, но вот, например, десантникам и экипажам боевых машин нужно что-то компактное.
С одной стороны, трофейного оружия - завались. С другой - хочется чего-то исконного, так сказать, своего. И вот - чешские оружейники принимаются за дело.
И на сцену выходит Вацлав Холек...
...с братом своим Франтишеком.
Я, честно, не знаю, как там в послевоенной Чехии дело обстояло со стимулирующими подсознание веществами, или же дело ограничилось знаменитым пивом - но то, что у них получилось... Ну, на мой взгляд, с трезвых глаз наваять сложно. Но они справились.

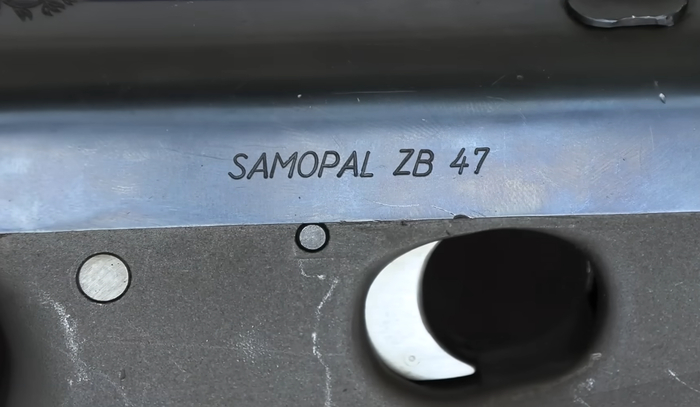

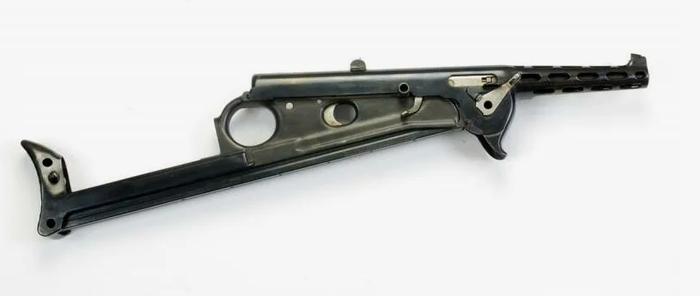

И на свет появился - самопал...
Ну, тут как бы присутствует тупая шутка игра слов - ведь по-чешски samopal - это просто пистолет-пулемёт (или автомат), но... Это слово, ИМХО, очень подходит получившемуся изделию.
Официально же пистолет-пулемёт получает маркировку ZB 47 - Zbrojovka Brno - по названию оружейной фабрики.

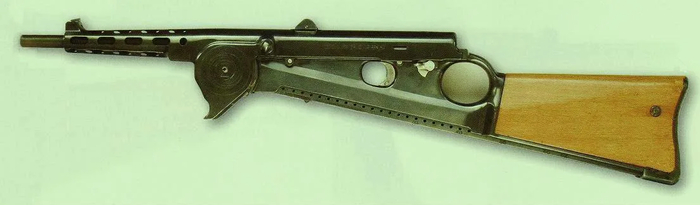

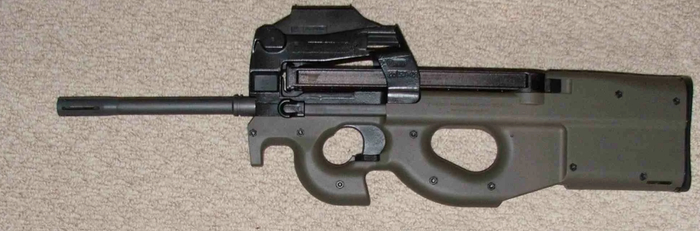

ПП получился очень необычным и во многом инновационным, и, как мне кажется, опередившим своё время. Мы ещё остановимся на принципе его работы - но я лично считаю, что бельгийцы, изобретая знаменитый Р-90, многие идеи у Холека банально спиздили.
Итак, чем же интересен получившийся самопал...

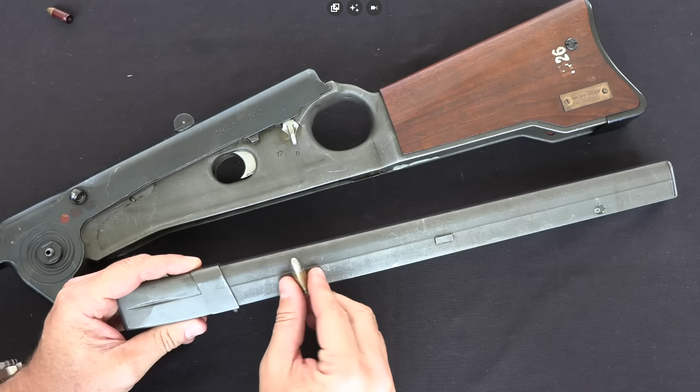

Во-первых, это магазин. Даже не так - магазинище!..
Он вмещал в себя аж 72 патрона. Навскидку можно вспомнить из серийных ПП только ППШ с подобной ёмкостью магазина, но у ППШ магазин был дисковый, здоровенный, набивать его можно было, открыв крышку и укладывая патроны по одному. А у чехов магазин на 72 патрона был коробчатым(!), и не выступал за габариты оружия(!!!). Как? А вот так!
Он мало того что вставлялся ПОД корпус оружия, так ещё и патроны в нём стояли перпендикулярно земле!

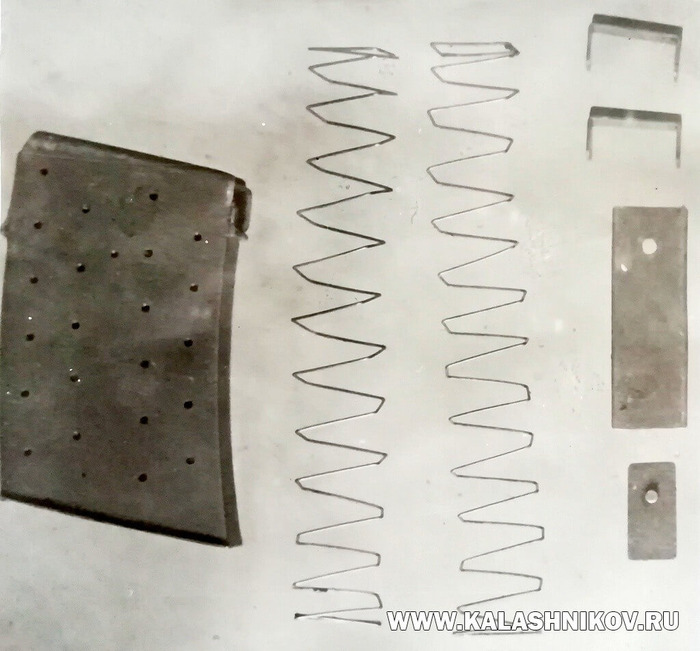

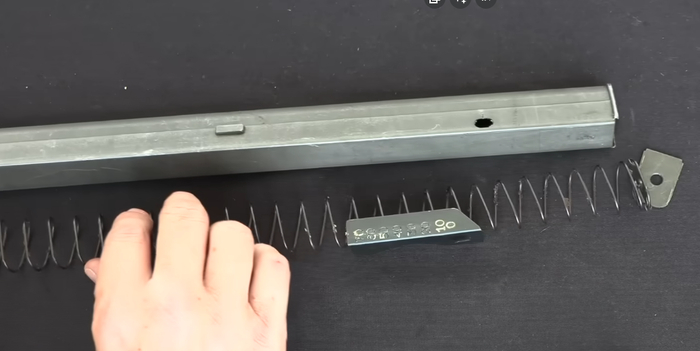

А ещё на пружине магазина была закреплена табличка с указанием количества патронов...
И солдат мог, просто повернув самопал набок, увидеть, сколько патронов у него осталось - 70-60-50 и т.д. до ноля. Удобно? А то!

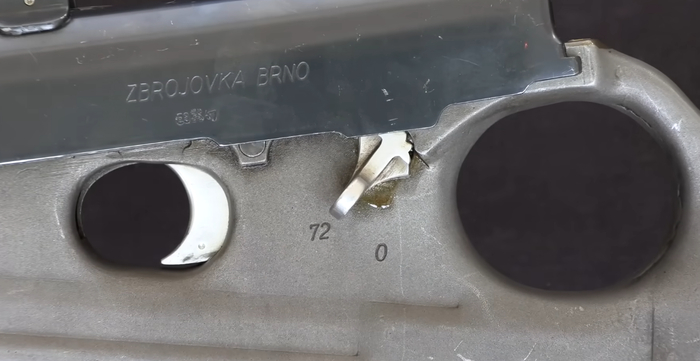

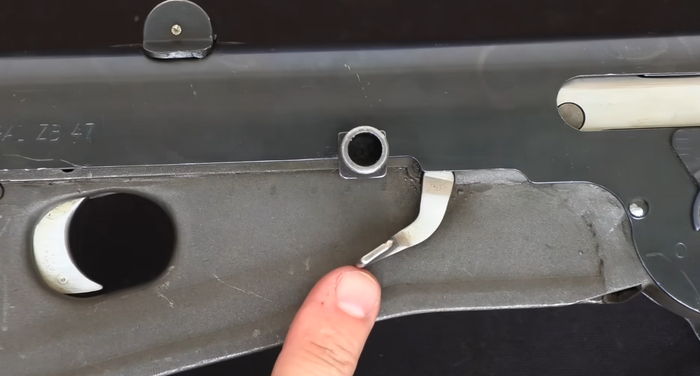

Органы управления у ПП были простейшие - слева располагался флажковый переключатель с позициями "0" - предохранитель, и "72" - автоматический огонь. Режима одиночного огня или отсечек по 3 выстрела было не предусмотрено.
Справа располагалась рукоятка взведения затвора и рычаг сброса магазина. Ну и окно для выброса гильз. Стрелял ПП с открытого затвора.

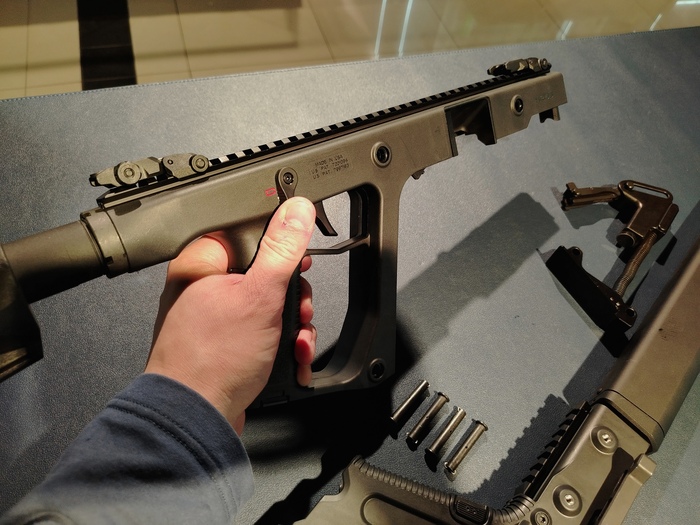

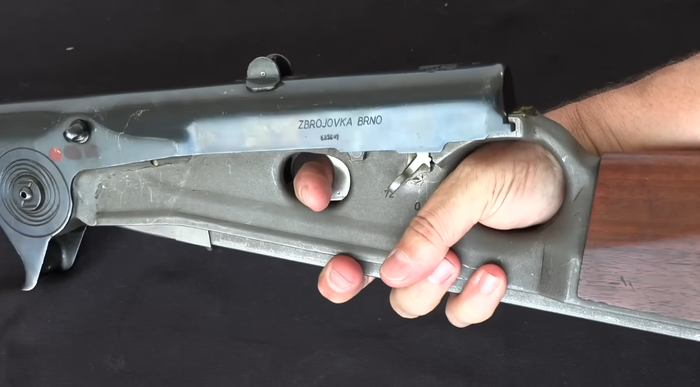

Держать его удобно было только в правой руке. При удержании в левой, ладонь цеплялась за переводчик огня. Держался ПП примерно так:
Совершенно ничего не напоминает, правда? )))))

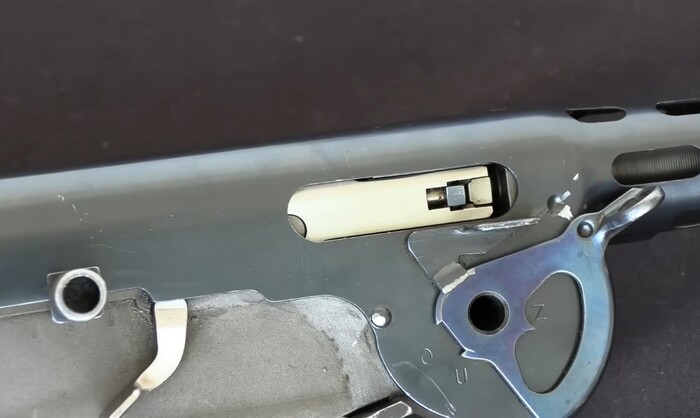

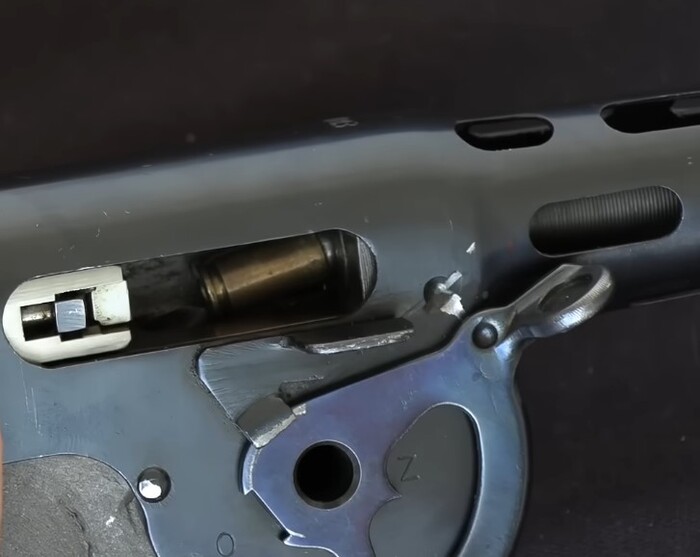

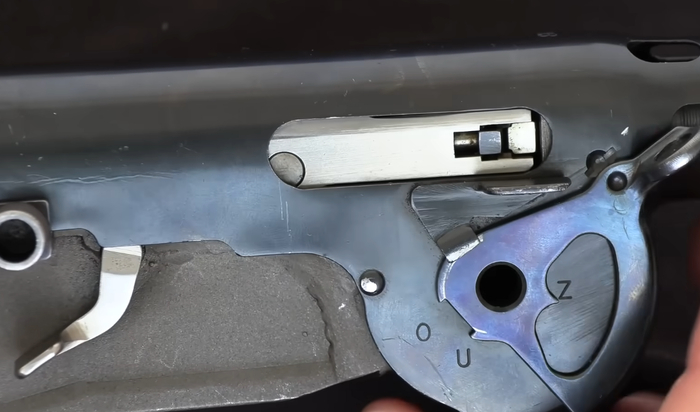

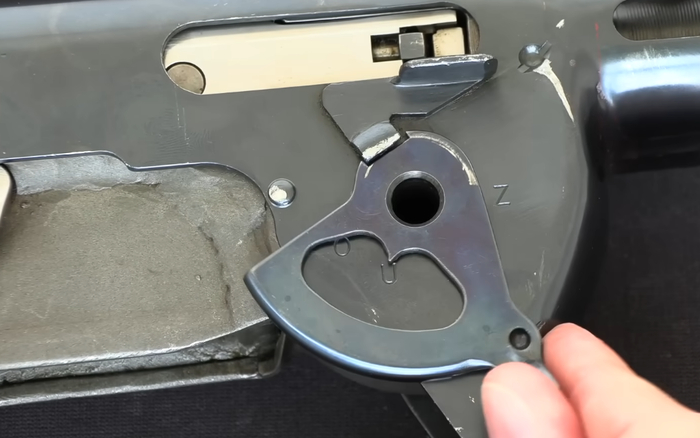

Ну да ладно. Идём дальше. С правой же стороны располагалась... эмм... деталь... колёсико... хреновина для разборки оружия. В положении Z оружие полагалось собранным и готовым к стрельбе.

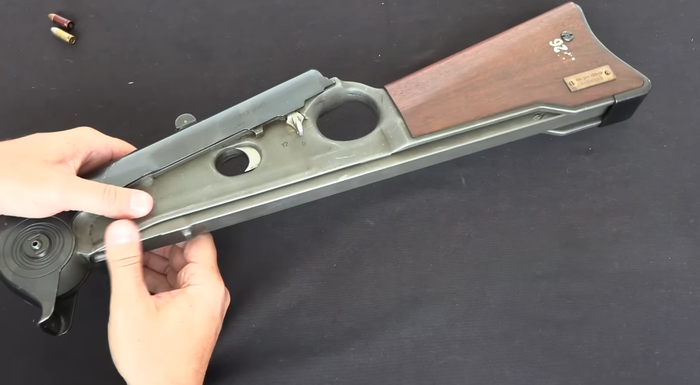

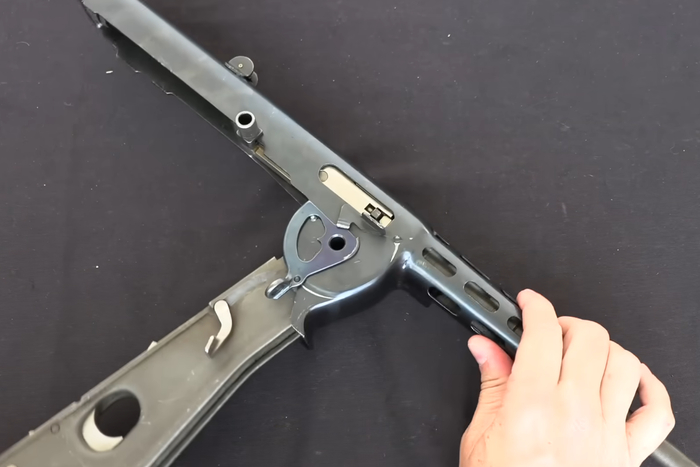

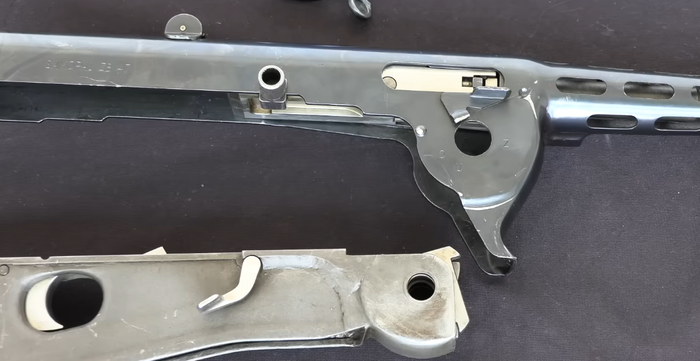

Когда колёсико прокручивали до положения О - ствольная коробка сдвигалась вперёд, освобождалась от зацепа - и ПП на шарнире переламывался пополам.
Тогда можно было достать возвратную пружину с затвором и ствол, который, кстати, ничем не крепился и просто поджимался затвором..

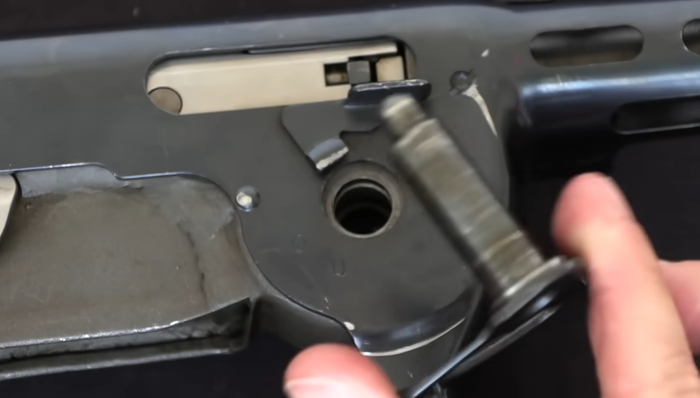

В положении же U "колёсико" можно было извлечь - и разобрать оружие пополам ))

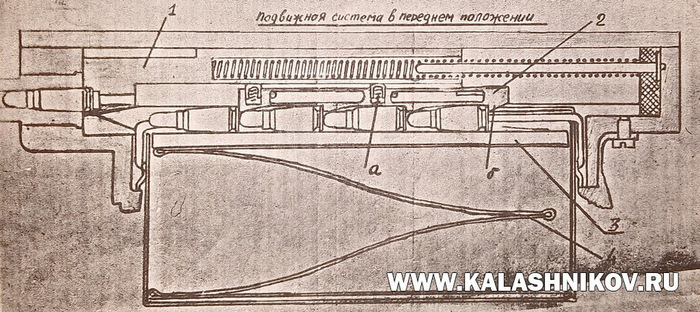

Теперь начинается магия. Все помнят, что патроны в магазине торчат перпендикулярно земле? Возникает вопрос - а как они тогда подаются в ствол? (бельгийцы с задних рядов тоже очень интересуются вопросом)

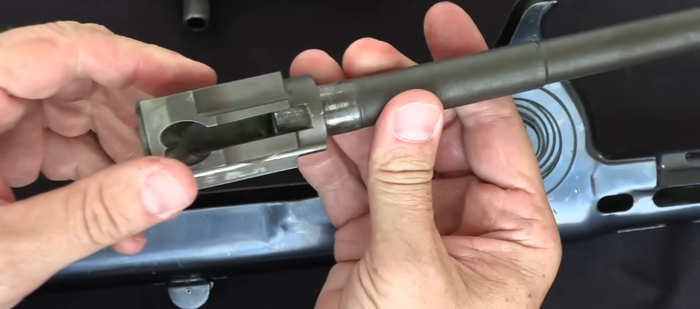

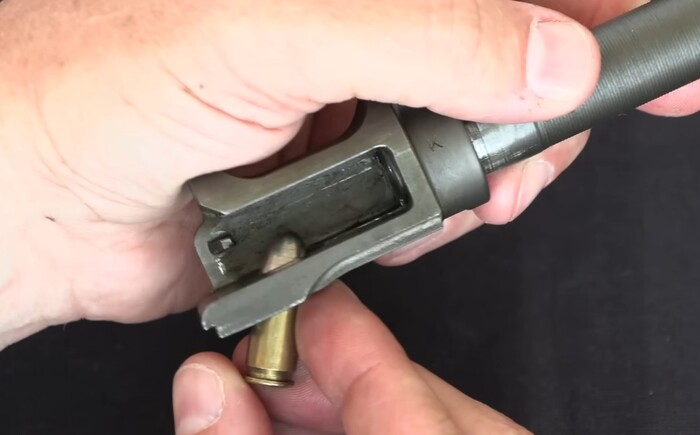

Вот тут чешский мрачный технический гений развернулся вовсю. (Круче было только у немцев с их "часами с кукушкой" - Хеклер Кох G-11). Итак, во-первых, это конструкция патронника - с направляющей выемкой

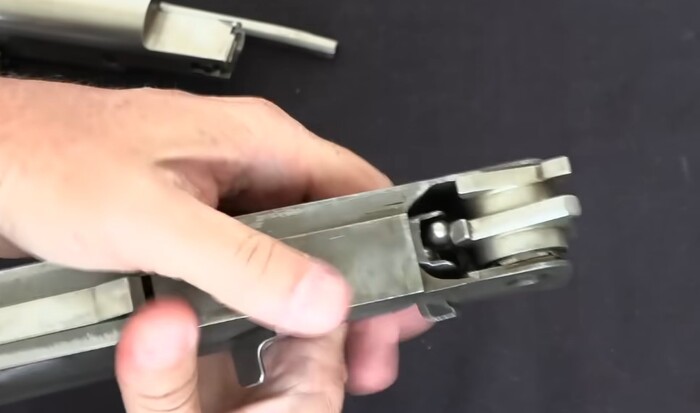

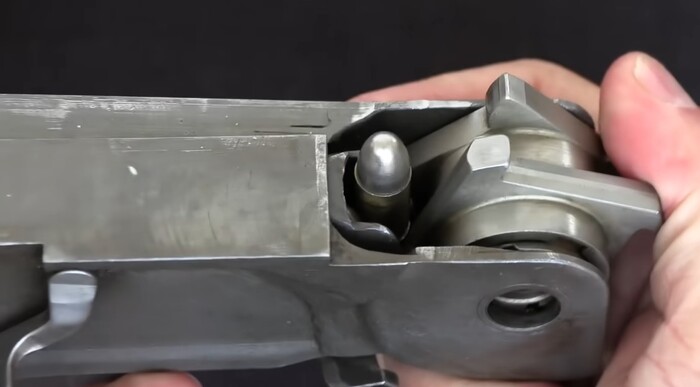

А во-вторых... Это вращающееся колёсико-подаватель, которое захватывало вертикально стоящий патрон из магазина, подавало его под затвор, и затвор уже запихивал патрон в выемку в патроннике, досылая его уже горизонтально в ствол. Колёсико приводилось в действие специально обученной тягой на затворе. Ща покажу.

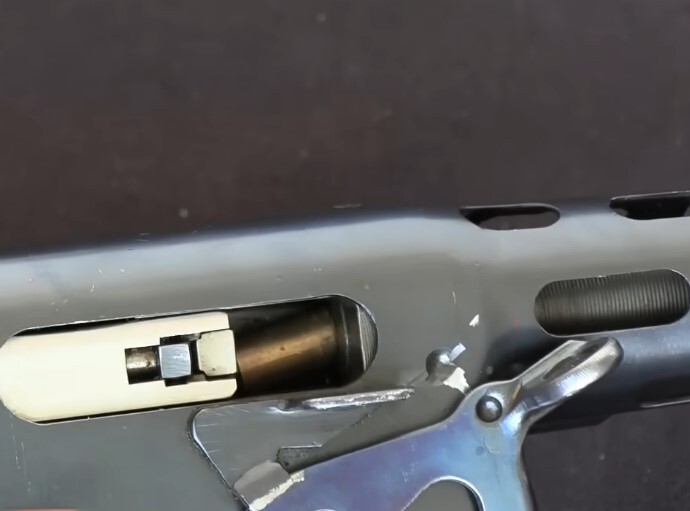

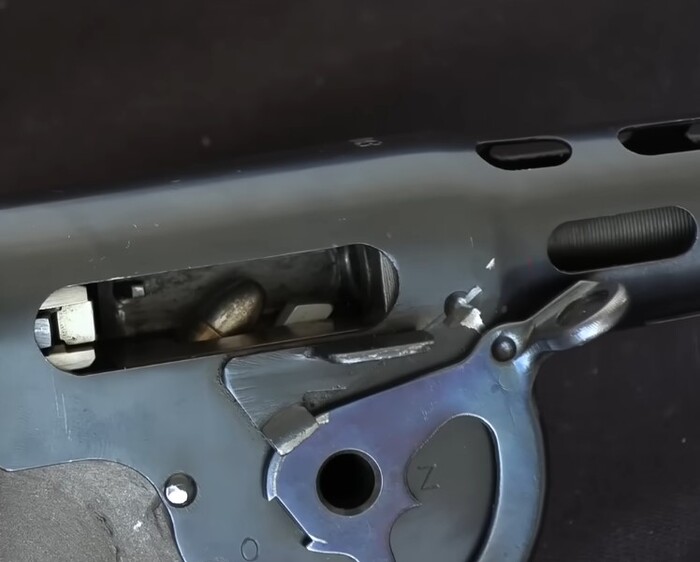

Вот как это выглядит на собранном оружии:
После выстрела свободный затвор пороховыми газами толкается назад, захватывает выбрасывателем гильзу, выбрасывает её в окно экстракции и цикл повторяется.
Шикарно же, ну!

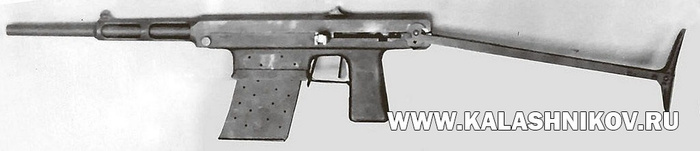

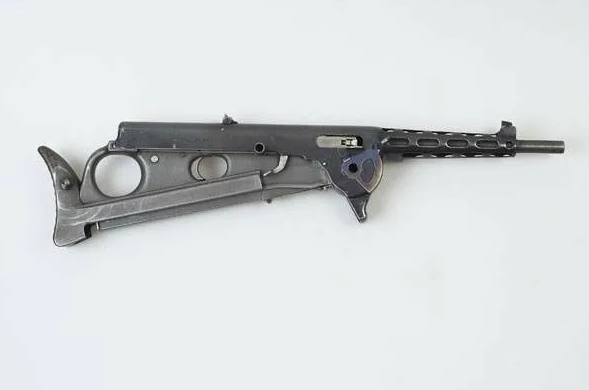

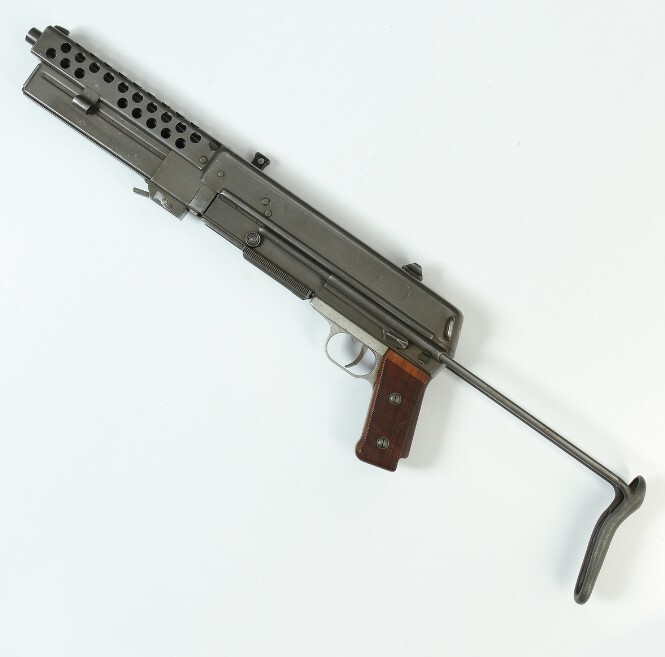

Кроме полноценного ПП с деревянным прикладом Холек представил и компактную версию со складным прикладом. Поскольку такой самопал был короче, магазин для него пришлось переделывать под 32 патрона...
НО (!!!!!!!!) С разложенным прикладом в него можно было вкрячить и 72-патронный магазин!
Однако... Однако в серию оружие не пошло. Почему?.. Сам самопал был достаточно прост в изготовлении - штамповка-сварка-фрезеровка. Довольно всрато выглядел. Эргономика была спорной.
Был ещё ряд проблем. Вес ПП с патронами составлял 4.5 кг. Кучность стрельбы была достаточно низкая. Магазины на 72 патрона были длинными и склонными к погнутию при небрежном обращении.
Но основная проблема была в патроне.
Стандартный люгеровский патрон имеет слегка конусовидную форму. И в длинном коробчатом магазине, поставленные "на попа" перпендикулярно земле, боеприпасы имели свойство вставать раком перекашиваться и клинить.
Холек предложил гениальное решение - выпустить под свой ПП особый патрон с цилиндрической гильзой. Который идеально подходил для ZB 47, но больше никуда не влезал.
Всё.
На этом история компактного, простого, посконного самопала закончилась (а у бельгийцев - прокатило, но у них патроны подходили не только для Р-90, а ещё и к пистолетам).

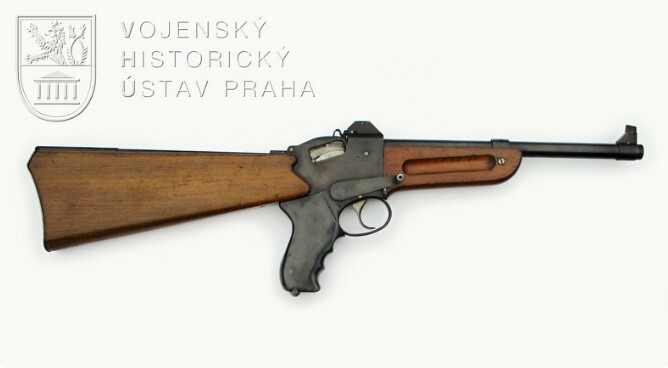

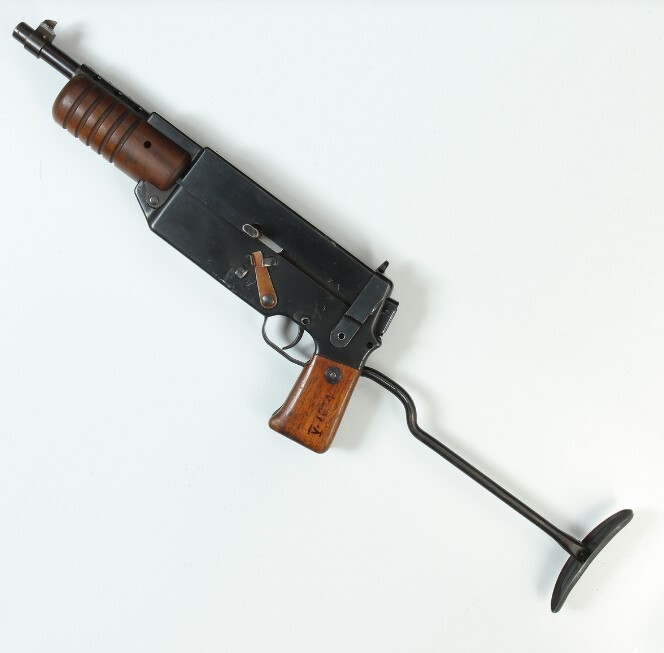

Посоревновавшись с не менее странными конкурентами...
...ZB 47 лёг на полку истории, а войска поступил (далёкий предок УЗИ - но это с порно) - Sa vz.48b конструкции Ярослава Холечека, о котором тоже можно будет поговорить, но как-нибудь более потом...
Вот такая вот загогулина (с)

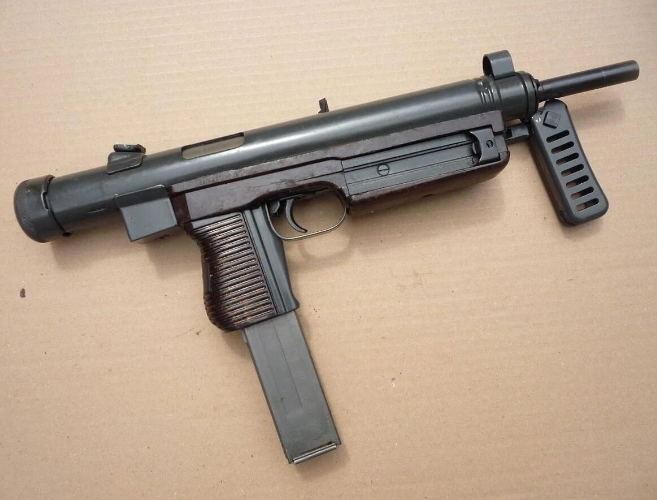

Sa vz.48b
А на этом я свою статью завершаю. Спасибо всем, добравшимся до финала )))
Автор приносит свою искреннею благодарность обладателям фото- видео- и информационных материалов, без которых этого обзора бы попросту не случилось.
И особенная благодарность - каналу Forgotten Weapons, чей просмотренный за ужином ролик и сподвиг меня написать эту простыню. Ссылка на ролик будет в комментариях, если кто-то владеет английским и хочет просмотреть всё вышесказанное нормальным языком и в подробностях ))
А на этом я с вами прощаюсь, но потом ещё обязательно напишу что-нибудь ещё, как только придумаю, что.
Искренне ваш, Корабельный КотЪ.
Показать полностью
32
Как вам?
ЦНИИТОЧМАШ снова начал делать пистолеты-пулемёты для силовиков
Институт ЦНИИТОЧМАШ (входит в концерн «Калашников») возобновил выпуск модернизированных пистолетов-пулемётов СР.2М по новому государственному заказу. Эта модель, созданная более 20 лет назад, остаётся востребованной у российских силовых структур.
Пистолет-пулемёт СР.2М — это обновлённая версия хорошо зарекомендовавшего себя СР2. Он стал удобнее за счёт складного металлического приклада, который надёжно фиксируется и быстро переводится в боевое положение. Оружие отличается небольшим весом (1,55 кг без магазина), компактными размерами и сохраняет высокую пробивную силу специального 9-мм патрона, рассказали в Калашникове.
Пистолет-пулемёт способен работать в экстремальных условиях — от мороза в -50°C до жары в +50°C. Он использует магазины на 20 или 30 патронов, а прицельная дальность стрельбы составляет 200 метров. Помимо СР.2М, институт разрабатывает и другие известные модели стрелкового оружия, включая пистолеты «Удав», СР1 и СР1М.
Показать полностью
1
Эволюция огнестрела, часть 2. От Веттерли до Калашникова
"Техника - молодёжи" №3 за 1990 г - №9 за 1992 г.
Показать полностью
19
Правда ли, что ППШ скопировали с СУОМИ?
Знаменитый советский пистолет-пулемёт системы Шпагина с дисковым магазином внешне очень похож на более ранний финский пистолет-пулемёт «Суоми» образца 1931 года. На этой почве диванные эксперты сразу делают вывод - русские скопировали, как всегда. Но история и техника редко бывают столь прямолинейны. В этом видео мы детально разберемся с финским и советским образцами, обратимся к истории и поставим точку в этом вопросе.
Пистолет-пулемёт «Суоми» под патрон 9×19 мм Parabellum был разработан в начале 1930-х годов финским конструктором-оружейником Аймо Лахти на основе конструкции 7,65-мм пистолета-пулемёта KP/-26, выпускавшегося с 1926 года. В 1931 году «Суоми» был принят на вооружение финской армии.
Аймо Лахти - создатель Суоми
Устройство «Суоми» в целом было типично для ПП первого поколения, ведущих свою «родословную» от немецкого MP18 и других ранних образцов. Оружие было выполнено очень добротно, с высоким качеством и широким применением металлорежущих станков. Например, затворная коробка изготовлялась из цельной стальной заготовки. Автоматика перезаряжания работает за счёт отката свободного затвора от отдачи при выстреле. Огонь ведётся с заднего шептала (с открытого затвора), ударник неподвижно закреплён в чашечке затвора, ствол в момент выстрела не запирается.
Для замедления темпа стрельбы используется система вакуумного торможения затвора: ствольная коробка, её крышка и затвор плотно подогнаны, так что затвор движется как поршень в цилиндре, прорыв воздуха между стенками ствольной коробки и затвором практически отсутствует. В затыльнике ствольной коробки установлен клапан, пропускающий воздух только изнутри наружу, но не наоборот. За счет такой конструкции затвор тормозился.
Превосходная колоризация финского бойца с Суоми
Финская армия первоначально оснащала «Суоми» 20-зарядным магазином с шахматным расположением патронов и ранним 40-зарядным барабанным магазином «сиссилипас» («магазин рейнджера»). Позднее их заменили шведским магазином типа «гроб» на 50 патронов и усовершенствованным барабанным магазином на 71 патрон. Suomi KP/-31 имел ряд конструктивных новшеств. Он имел быстросъёмный ствол и конструкцию, при которой пружина располагалась внутри затвора, что позволяло уменьшить длину оружия.
«Суоми» — эффективное и надёжное по меркам своего класса оружие, хорошо показавшее себя при эксплуатации в тяжёлых условиях, в частности, зимой в Финляндии, при экстремально низких температурах. Несмотря на небольшой объём производства, умелое применение финнами своих «Суоми» во время Советско-финской войны 1939—1940 г. произвело большое впечатление на рядовой и командный состав РККА прежде всего точностью и плотностью огня, по сути дав толчок к расширению производства и массовому снабжению армии этим видом оружия.
Еще одна превосходная колоризация финна с Суоми
В СССР первые работы по созданию пистолетов-пулемётов начались ещё в середине 1920-х годов. В 1932—1933 годах, были разработаны и прошли полигонные испытания в общей сложности 14 образцов 7,62-мм пистолетов-пулемётов, в том числе — переделанные пистолеты-пулемёты Токарева, Дегтярёва и Коровина, а также вновь разработанные Прилуцкого и Колесникова. Наиболее удачными были признаны системы Дегтярёва и Токарева, но ППД оказался немного технологичнее и имел выгодный для этого вида оружия сравнительно невысокий темп стрельбы. В 1933 году финский офицер Вилко Пентикяйнен передал Советскому Союзу чертежи «Суоми». Вопреки расхожему мнению, его конструкция с вакуумным замедлителем, а главное, вес (4,6 кг) не вызвали особого энтузиазма у советских оружейников. В итоге в 1935 году на вооружение был принят 7,62-мм пистолет-пулемёт образца 1934 года системы Дегтярёва (ППД). ППД ввиду особенностей технологического характера оказался малопригоден для выпуска крупными сериями, к тому же производство его обходилось весьма недёшево: один ППД с комплектом ЗИП обходился в 900 рублей в ценах 1939 года. В усовершенствованной версии ППД наряду с 25-патронным секторным магазином был введён барабанный магазин на 73 патрона, очень похожий по конструкции на таковой к финскому «Суоми», но с выступом для примыкания. Позже его усовершенствовали, убрав выступ и его емкость стала составлять 71 патрон.
ППД 34/38
ППД применялся в начале Великой Отечественной войны, но уже в конце 1941 года его сменил более совершенный, хотя и менее надёжный, зато куда более технологичный в производстве пистолет-пулемёт Шпагина, разработка которого была начата параллельно с развёртыванием массового выпуска ППД, в 1940 году.
Дети на сборке ППШ в годы войны
ППШ был изначально рассчитан на возможность производства на любом промышленном предприятии, имеющем маломощное прессовое оборудование, что оказалось весьма кстати в годы Великой Отечественной войны. Для производства необходимых 87 деталей требовалось менее 6 станко-часов!
Конструктор Георгий Шпагин
Когда конструктор Георгий Шпагин создавал ППШ в 1940 году, он, конечно, знал о «Суоми». Из финского ПП действительно взяли ряд идей, например общую концепцию мощного, скорострельного ПП под пистолетный патрон и использование дискового магазина большой ёмкости на 71 патрон (аналогично Suomi). Но это не было прямым копированием ибо в этом не было нужды, да и требования к ППШ были совершенно иными, чем во времена создания «Суоми». В СССР была своя конструкторская база и множество практических наработок в этой области. Это было скорее развитие удачной концепции. ППШ — самостоятельная, оригинальная разработка, и отличий от Суоми гораздо больше, чем сходств.
- ППШ использовал патрон 7,62×25 мм ТТ, обладавший большей начальной скоростью, чем 9-миллиметровый патрон «Парабеллум».
- Автоматика обоих образцов работала по схеме использования отдачи со свободным затвором, но у Suomi более массивный и инерционный затвор, что даёт меньшую скорострельность и лучшую управляемость, у ППШ затвор легче/быстрее — поэтому у ППШ выше циклическая скорострельность.
- Suomi имел более толстую/прочную стволовую систему, в ряде модификаций — сменный ствол. ППШ имел тонкий цилиндрический кожух ствола с продольной перфорацией и не предусматривал быстрой смены ствола.
- Suomi — был значительно тяжелее ППШ. Масса сглаживает отдачу, что даёт лучшую кучность и контроль. Кроме того Suomi имел более продуманный баланс и качественный приклад.
- ППШ имел дульный тормоз в отличии от "Суоми", на котором он появился лишь в поздних версиях.
Солдат вермахта с трофейным ППШ-41
В боевых условиях ППШ проявил себя как простое, но эффективное оружие. Его массовость стала легендой — сотни тысяч автоматчиков шли с ним в атаку от Москвы до Берлина. Солдаты любили ППШ за мощь, удобство и надёжность. Немцы, захватывая трофейные экземпляры, часто оставляли их себе, переименовывая в MP.717(r). Их было выпущено более 6 млн. штук, в то время как «Суоми» - всего 80 000.
Советские солдаты с ППШ
Если подвести итог, то сходство между «Суоми» и ППШ внешнее и концептуальное, но не конструктивное. Финское оружие было мелкосерийным инженерным шедевром, созданным для более точной стрельбы. Советское — образцом индустриальной простоты, созданным для тотальной войны. Они — представители разных философий оружейного дела: штучного и массового. Так что утверждение о «копировании» не выдерживает критики. ППШ не копия, а естественный этап эволюции советского оружия, выросший из потребностей войны и опыта, полученного на финском фронте. Можно сказать, что «Суоми» вдохновил советских оружейников — но ППШ стал тем оружием, которое вдохновило целую армию.
