Почистил называется... Macbook Pro m1 a2442. Микропайка шлейфа
Запрос на ремонт у меня начался со следующих слов клиента:
Решил я значит сам почистить ноут о пыли...
Итог:
При извлечении платы шлейф кнопки зацепился за охлаждение и вышел с платой, а сама кнопка осталась в корпусе)
Казалось бы заменил и хорошо, но нет.
Это сканер пальцев отпечатка TouchID и он привязан к процессору, а это значит, что любая другая кнопка будет работать как кнопка включения, а сканер нет и привязать новый нельзя!
Ноут рабочий и используется для всяких законных безопасных действий и блокировка его даже на "уйти гуся подушить" обязательна, как и сложный пароль и вводить его каждый раз крайне долго, поэтому палец тут очень нужен.
Временно на замену куплена другая кнопка, а это, отдельно от ноута, принесли мне.
Для работ мне потребуется несколько видов проволоки и сверхтонкое жало:
Не, давайте вот такое сравнение на рубле рядом с моим крашенным волосом:
Будут нужны размеры, диаметром 0.02мм, 0.008мм и на случай приготовил 0.004мм.
Для закрепления места разрыва шлейфа буду использовать металлическую клипсу, сделанную из минусового контакта батареи телефона. Устойчивая и мягкая:
Клипса приклеена на обычный клей-момент, поэтому на долю миллиметра шлейф уехал, но второго шанса тут не было))
Вот поближе. Ширина шлейфа ~4мм
Далее фиксируется к столу, чтобы не елозил)
И спустя 15-20 минут получается вот это:
Первый слой фиксирую обычной уф-маской
Сверху делаю каплю моментом и закрываю клипсу
Для данных работ использовалась проволока диаметром 0.02мм и 0.008мм. Вот масштаб рядом с покерфейсом мелкого комара:
Но я не показал проволоку 0.004мм, так как она очень хрупкая и не подходит для данных работ, но вот на досуге сделал из неё пружинку, намотав на свой же волос:
Клипса чётко вписалась в корпус ноута
Ну и собсно результат:
Данный вид работ стоил клиенту 10 тысяч рублей. Мои времязатраты примерно полчаса на подготовку и исполнение.
А мог бы у меня просто почистить ноут за 5 тысяч xD
По теме микропайка от меня есть ещё более изощрённые виды работ, где используется шлейф с 5 слоями, вот там интереснее:
А тут, так, ерунда)
А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Канал с анонсом таких постов и прочими радостями тут:
Китайское из списка:
techo
infinix
Sony
blackberry
Nokia и vertu
Lenovo
Motorola
HTC
Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Не консультирую по подбору техники по параметрам или "посоветуйте самый лучший за такую-то стоимость" - я не консультант в магазине, это лучше к ним.
Переклейкой и полировкой стекла не занимаюсь!
Меняю модуль строго на оригинал сразу!
Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!
Кроме:
Увеличение ssd только на macbook m1/m2/m3 и скоро m4:
Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:
ОЗУ на m1 и m2 увеличить нельзя!
Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей
Глючный ютуб с видеокарточками моих ремонтов тут:
Сайт с ценниками:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Теперь являюсь спонсором первых в России голодных игр соревнований по реболлингу процессоров и переклейке стекла дисплея на время.
Увидимся))0
Показать полностью
19
Ответ на пост «Перекличка мамонтов»2170

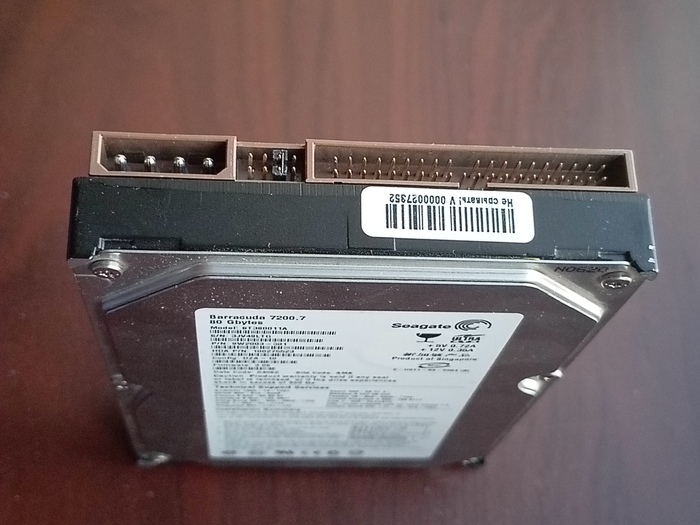

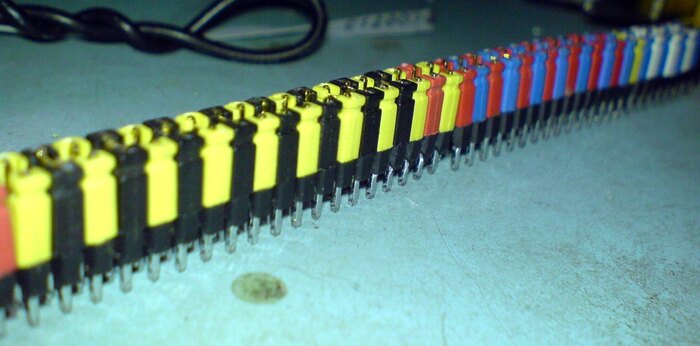

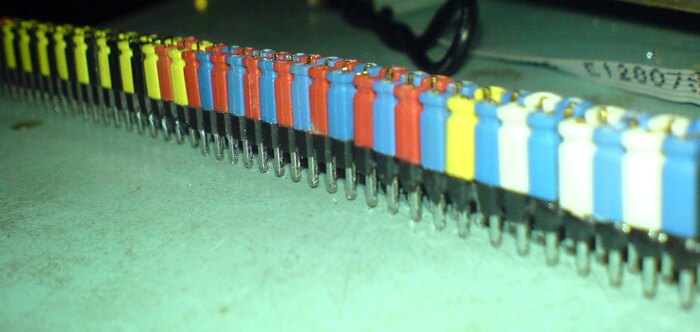

Разбирала сегодня старое железо. Вспомнилось, что когда-то периодически приходилось переставлять эти джамперы (перемычки) на жёстких дисках. Кто из олдов помнит, для чего это делалось?
Показать полностью
2
Кино - ВСЁ. Закончилось. Iphone 15 pro
Добрый.
Есть вот такое старинное изделие:
Iphone 15 pro нет изображения.
Предыстории нет. Просто внезапно кино потухло, но телефон продолжал арбайтен, судя по повторяющемуся как мразь будильнику, который отключить не представлялось возможным)
Будименямразь xD

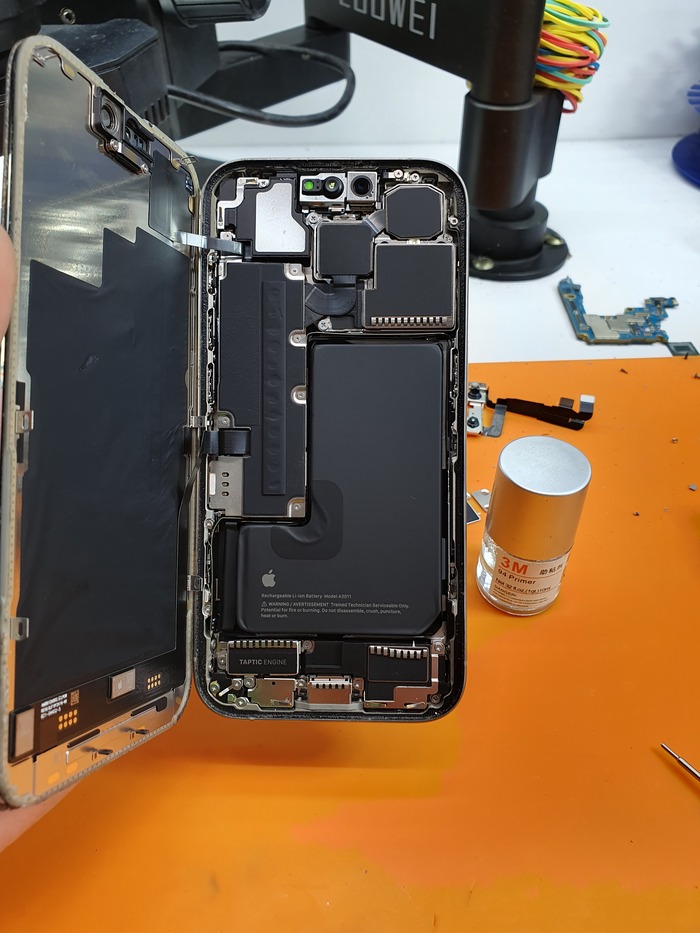

Взрываю консерву:
Тут ничего особенного. Чисто, правда я уже начал откручивать защитный экран, чтобы подкинуть другой дисплей для проверки, так как не рассчитывал, что будет такое дрочево, а планировалась банальная замена модуля и ничего интересного. Такое не выкладываю)

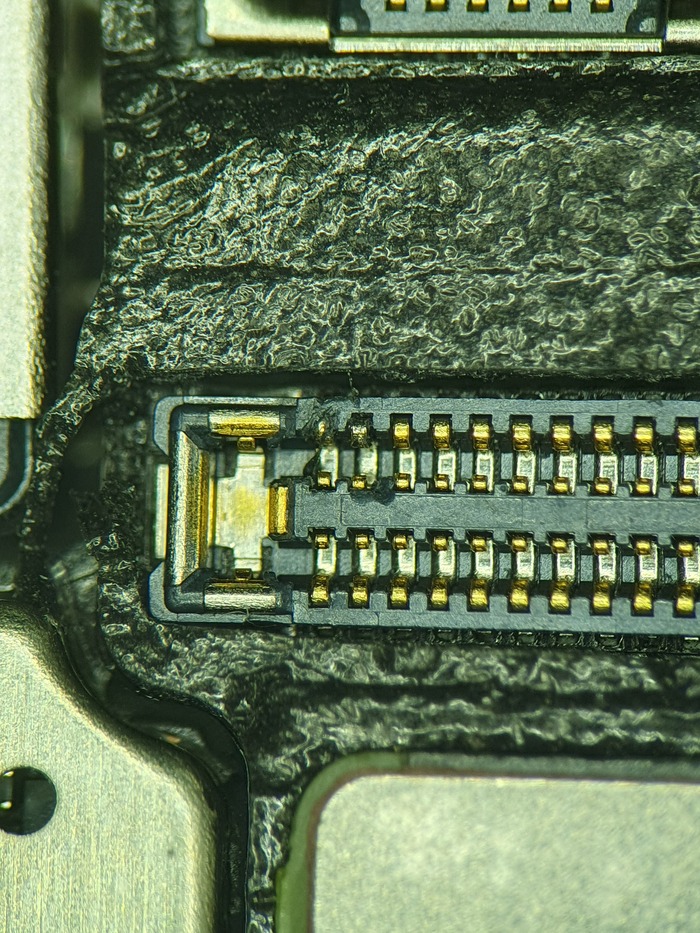

Но и другой дисплей не взлетел, а значит надо всё это дело осмотреть и замерить падения напряжений на коннекторе вывода тиктоков

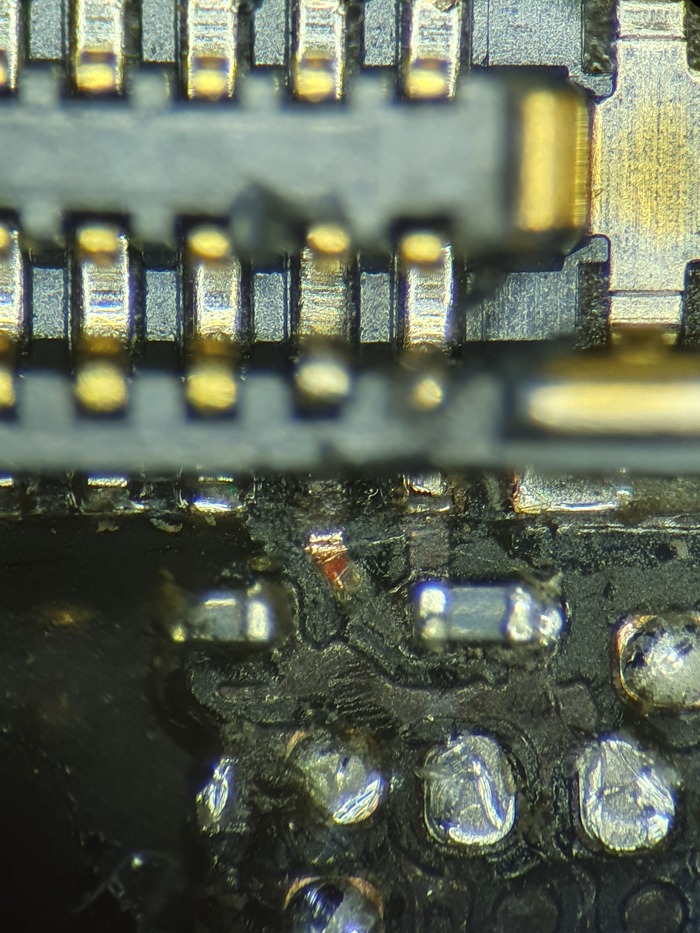

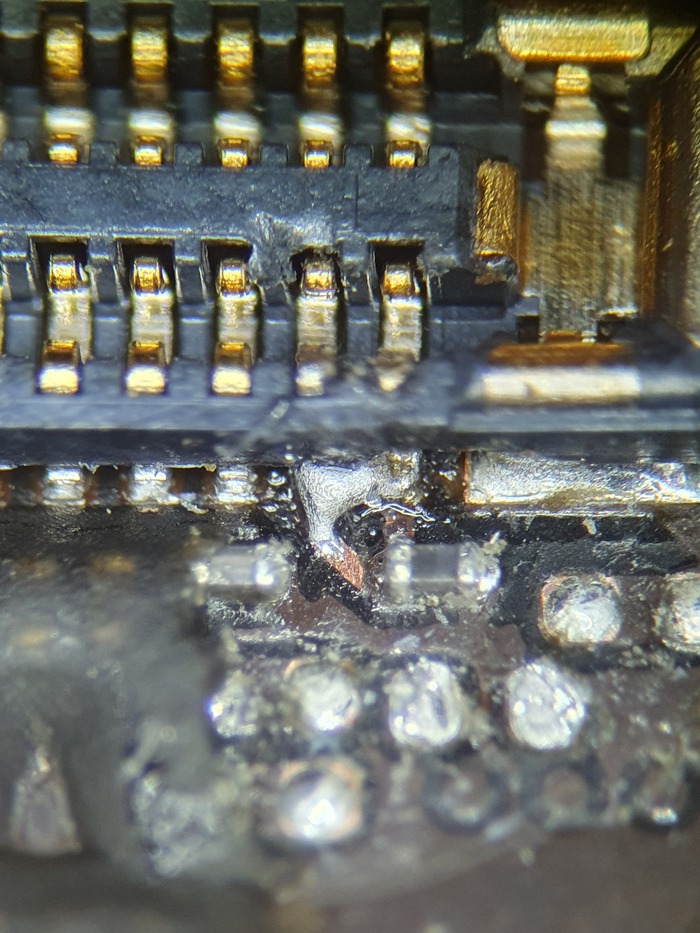

Слегка оплавленный пластик между ножками говорит о том, что тут бесновались зумеры, а на самих этих ножках сплошное замыкание, а это вывод 5.7в с контроллера зажигания дисплея.

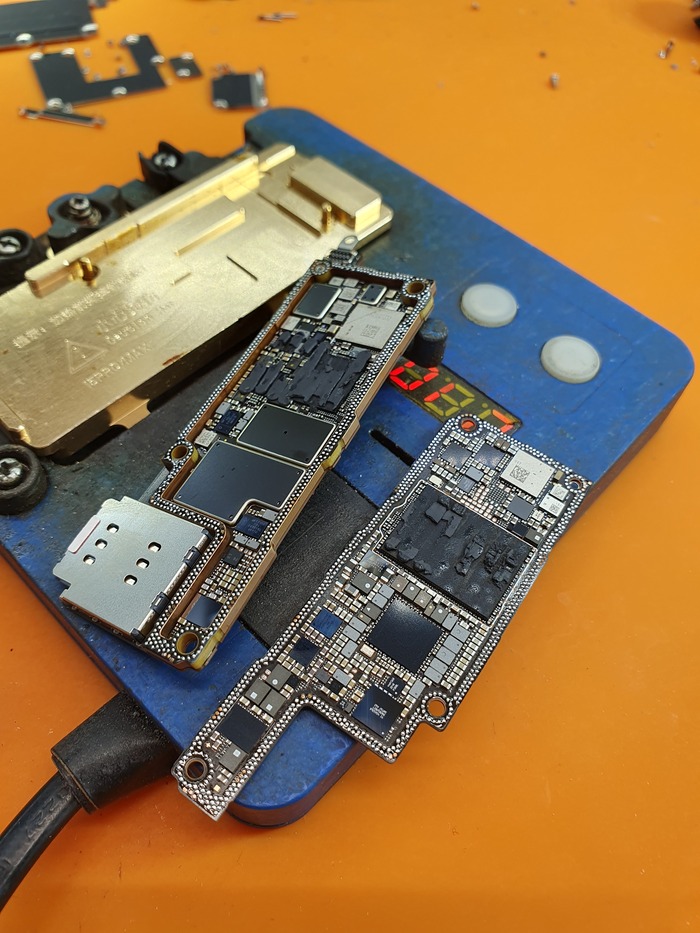

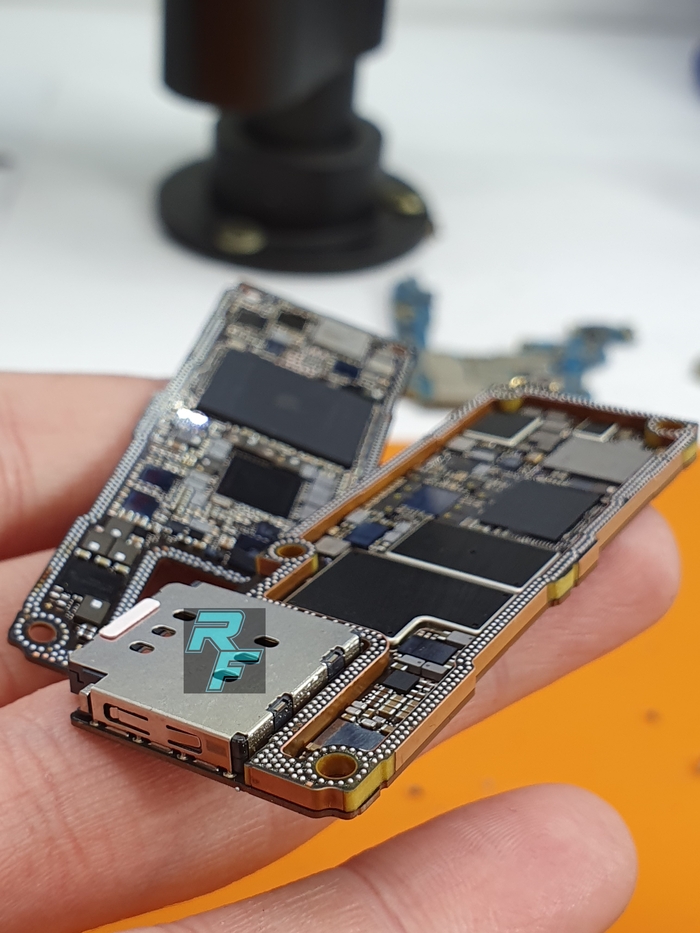

А сидит эта радость внутри двухэтажной доски.
Самое время всё это вспахать

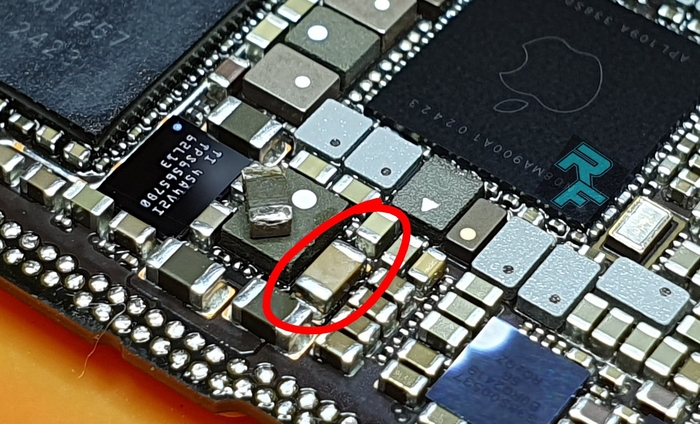

Проблему видно?
А так?)

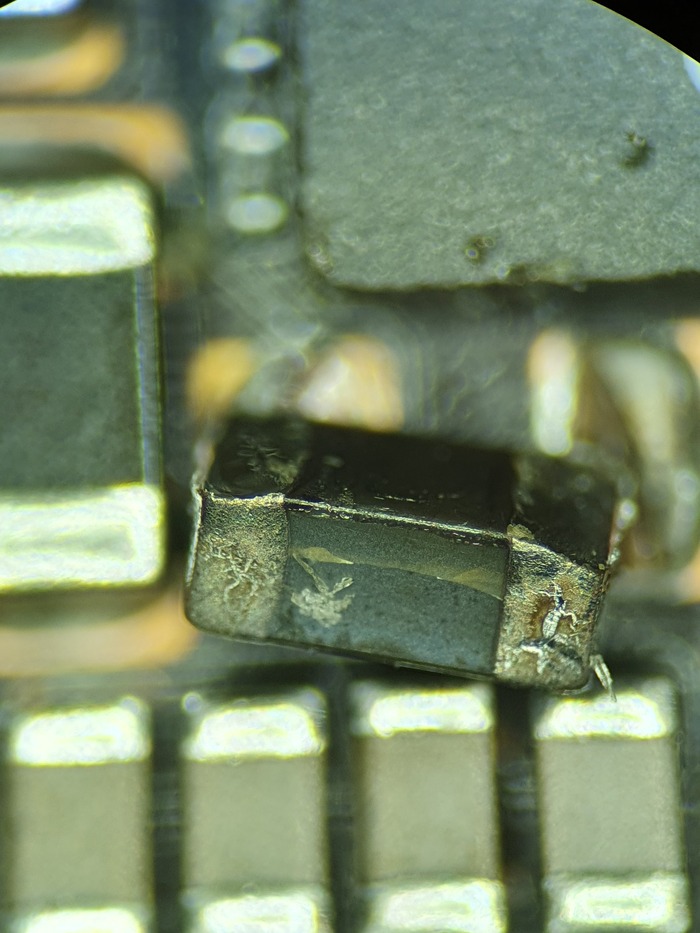

Керамика вышла...
Ну и запаял на радостях другую, предвкушая банальный ремонт
Думаете взлетело?
Не. Я такую банальщину бы не выложил...
Хотяяяя... Уже придумал название для нового поста: "Конденсатор за 25 тысяч. Смотреть с регистрацией и mms"
На коннекторе стало никого. Ни замыкания, ни сопротивления. Чисто и пусто.
И дело даже не в этом
Так как одна дорожка всё же была целой и восстановить это нужно, да и делается за секунду
Ну а дальше смотреть совершенно нечего и пришлось потребовать от кондуктора питания дисплея выйти прогуляться до крематория

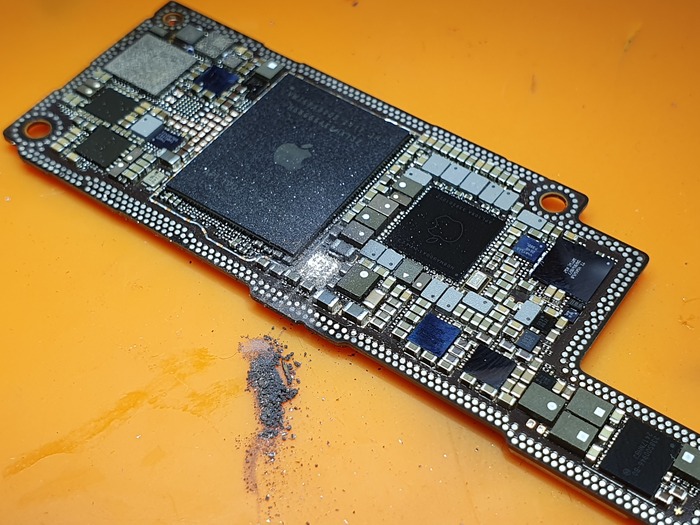

Греть и отпаивать не стал, просто спилил и тут нарисовалась такая радость:

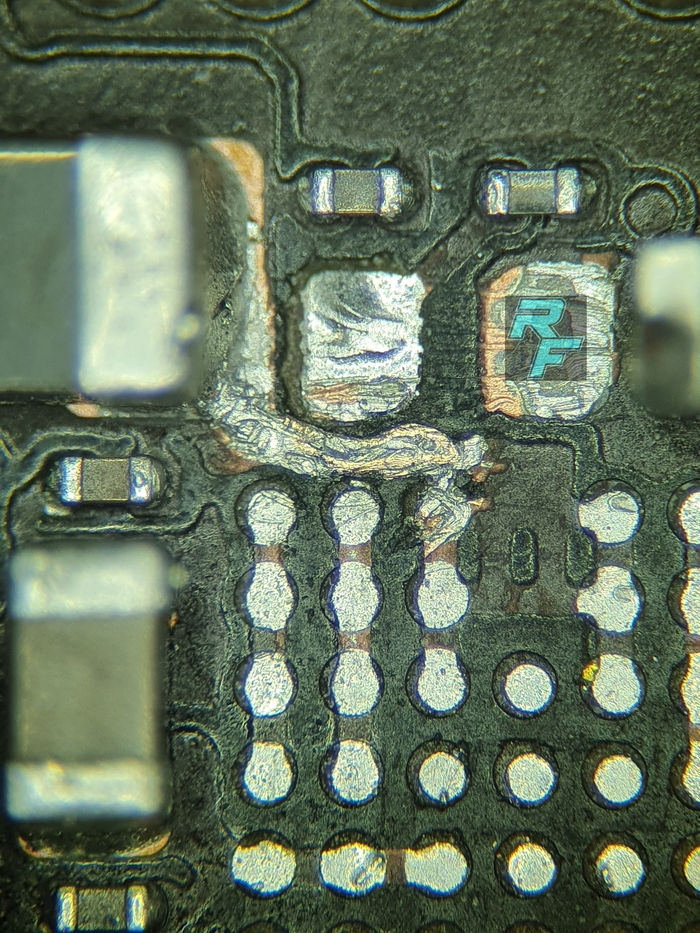

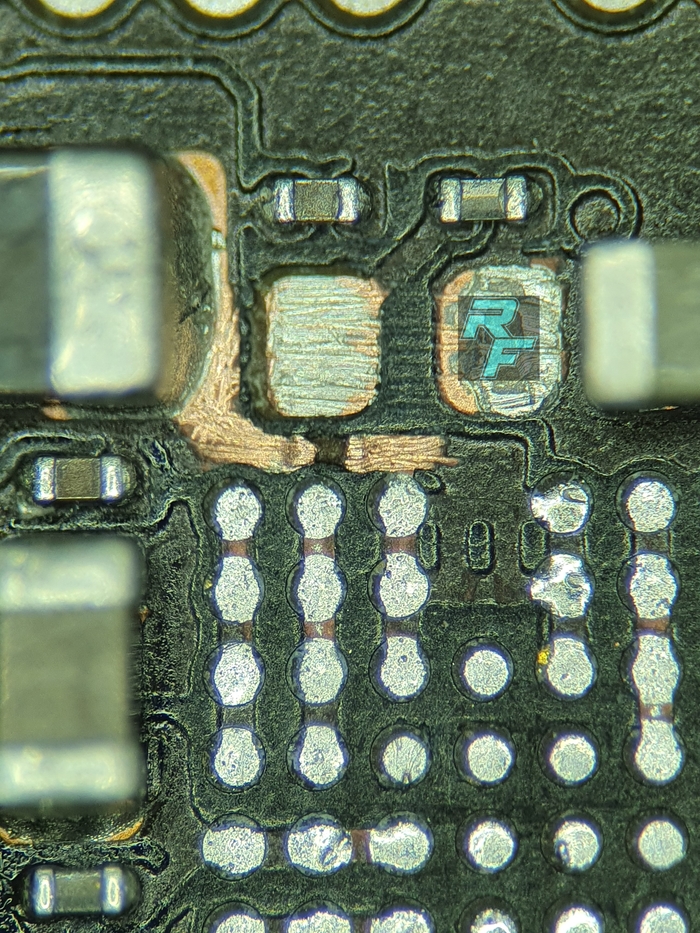

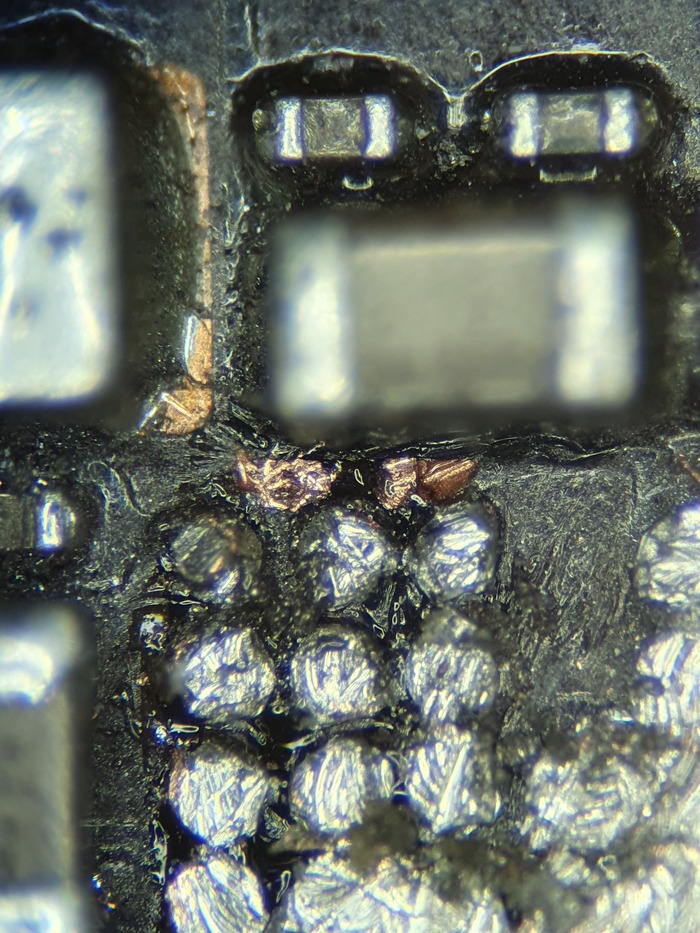

Немного почистил и уже ясно, что ещё одна дорога сгорела
Всё это делается легко и нежно с помощью одной толстой перемычки 0.08мм, сложенной вдвое

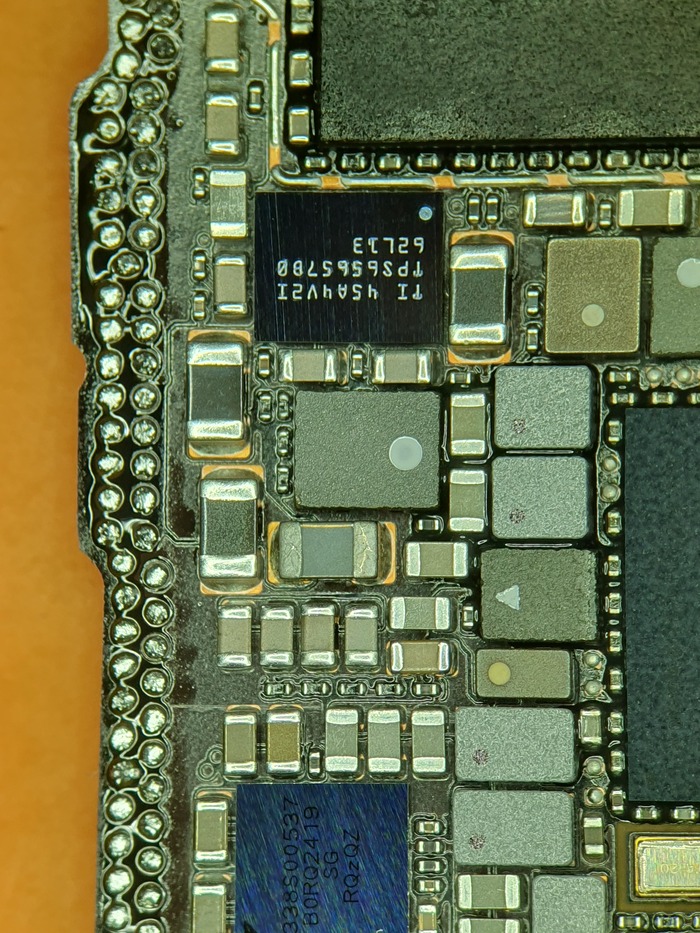

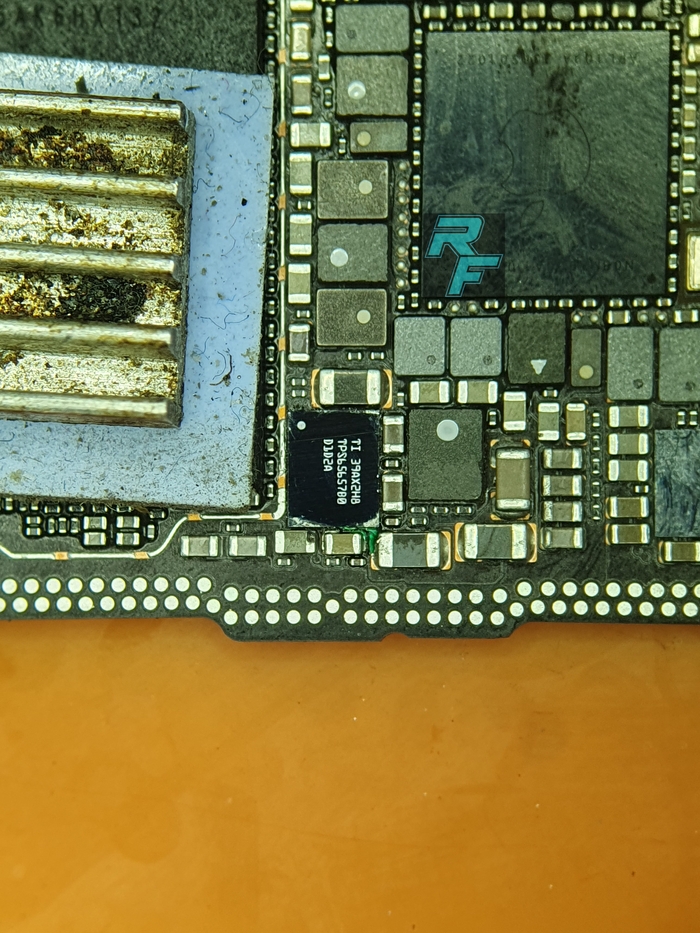

А следом пихается новый КПД (контроллер питания дисплея)

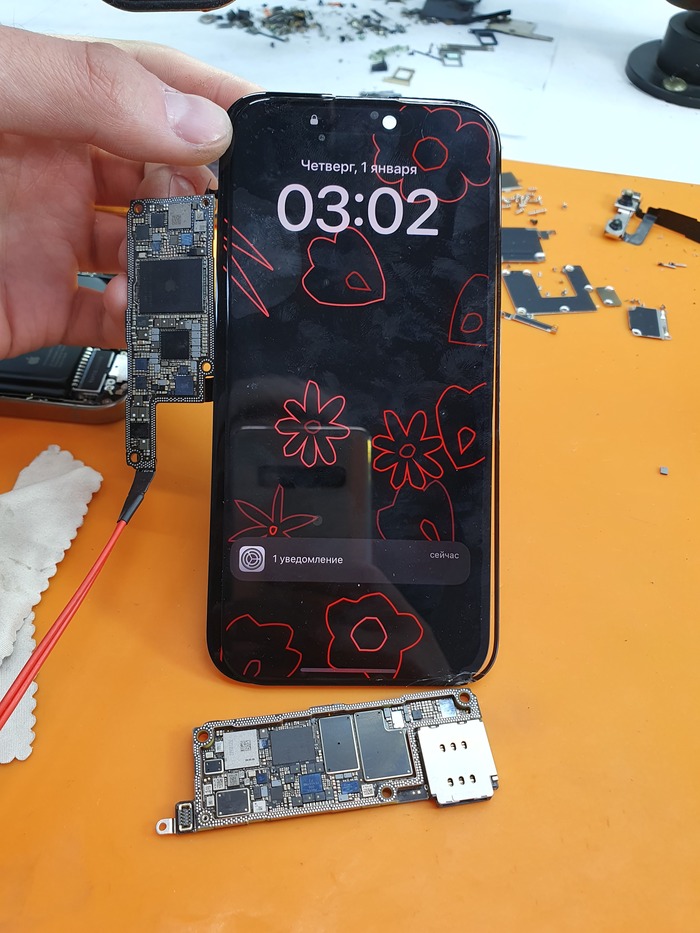

И проверяется без припаивания межплатной рамы. Минимальный комплект для запуска - доска и родной дисплей. Да, к счастью он не пострадал.
1 уведомление в настройках это ругань процессора на отсутствие:
Фейса лица отпечатка
Сотовой сети
Ошибка оплаты NFC
Ошибка камер
Неизвестный источник питания

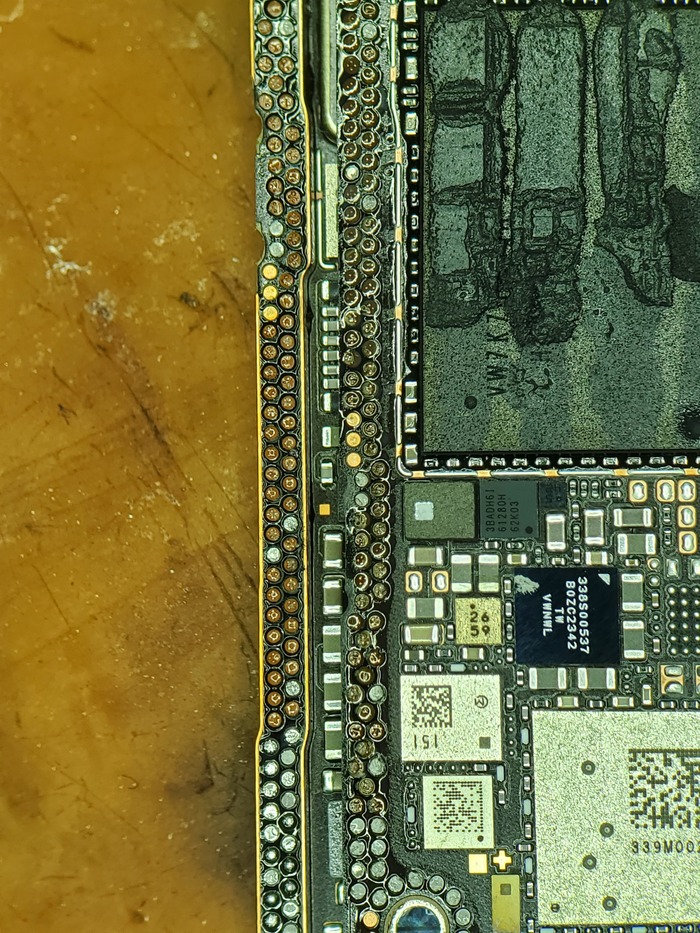

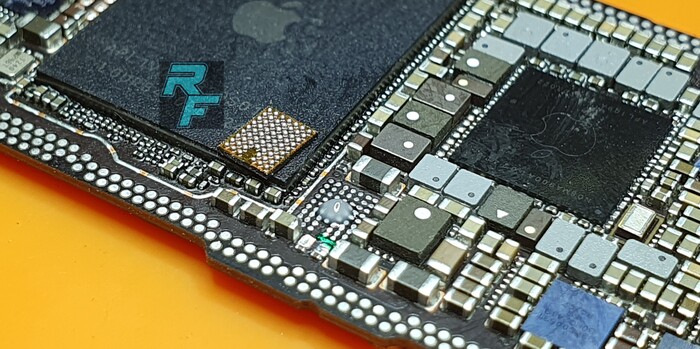

Но это поправимо и нужно всего лишь заново сделать реболл двух досок
Запаять и собрать всё в родную кучку
Родную проклейку я сохранил и немного помазал праймером для лучшей адгезии старой проклейки и родного дисплея.
В общем всё хорошо.
Стоимость данного ремонта составила всего 25 тысяч рублей.
А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Канал с анонсом таких постов и прочими радостями тут:
Китайское из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo
Motorola
HTC
Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Не консультирую по подбору техники по параметрам или "посоветуйте самый лучший за такую-то стоимость" - я не консультант в магазине, это лучше к ним.
Переклейкой и полировкой стекла не занимаюсь!
Меняю модуль строго на оригинал сразу!
Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!
Кроме:
Увеличение ssd только на macbook m1/m2 и скоро m3/m4:
Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:
ОЗУ на m1,m2, m3, m4 увеличить нельзя!
Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей
Глючный ютуб с видеокарточками моих ремонтов тут:
Сайт с ценниками:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Да, теперь я стал ещё и спонсором первых в России соревнований по скоростному ремонту телефонов.
Как это было и что происходило есть у меня в повозке
Увидимся))0
Показать полностью
21
Много разных проводников, рассказываю для чего они нужны
Привет. Разбирая стары запасы, нашел вот такие проводящие перемычки, разной формы и размера. Хотя они и все разные, но все эти перемычки предназначены для решения одинаковых задач, а каких именно я Вам сейчас расскажу.
Honor 15/Magic 15. Теперь надёжно
Привет!
Довольно давно, в лучшие времена, когда долларс стоил копеечные 60р за купюру, продавались довольно интересные, легкие печатные тачки по 50к за штучку.
Такие:
На самом деле я себе тоже такой притаранил в то время, так как у меня был игровой asus gaming 15, который пал в неравном бою с гравитацией об угол. Вернее я его сам уронил. Специально. Ибо эта мразь даже в режиме простоя на рабочем столе жужжала вентиляторами и дико бесила. Со временем ещё и тормозить начал и тут нервы нахуй сдались.
А играл я на нём только в первый Варкрафт и кинцо смотрел.
На смену взял на пробу уже хонор и не ошибся.
Ноут не мой. Клиента.
Мой чистый, правда псовка углы погрызла, но это не страшно)

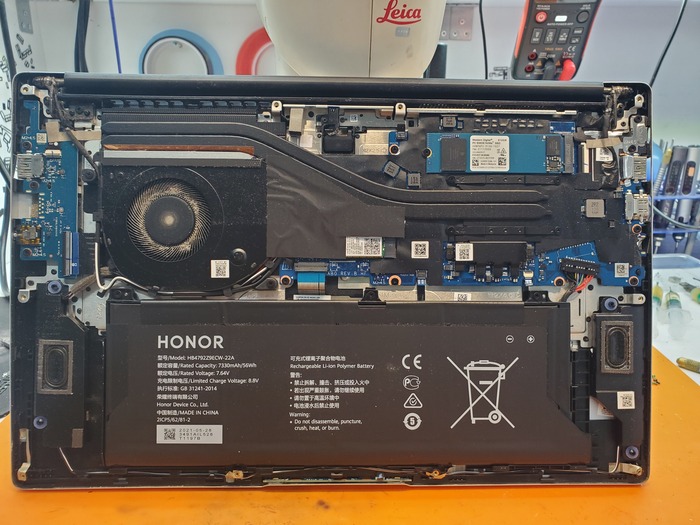

Внутри конечно не так нарядно, как у эпол

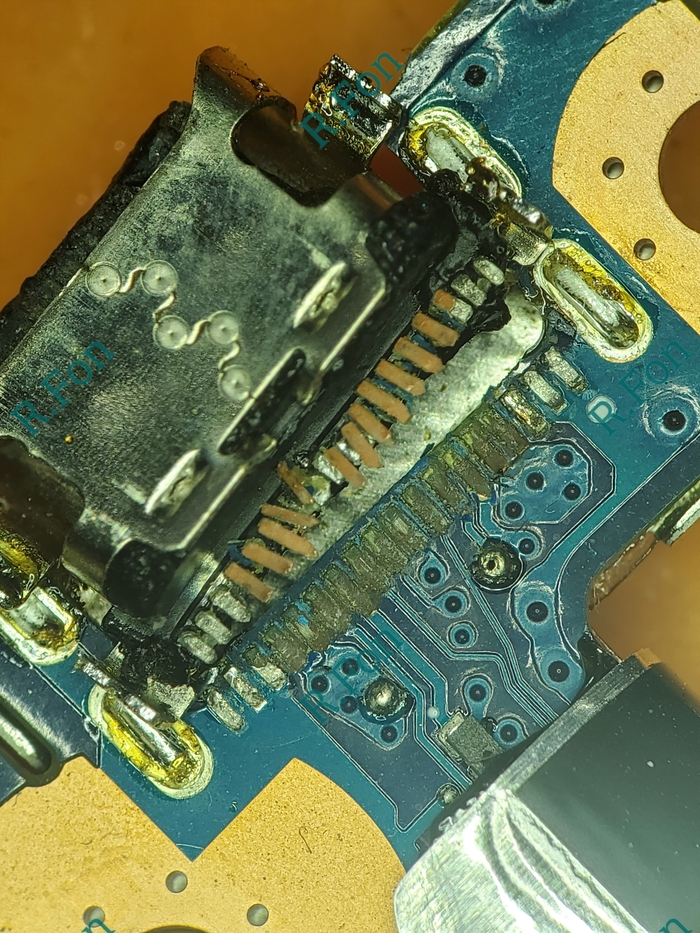

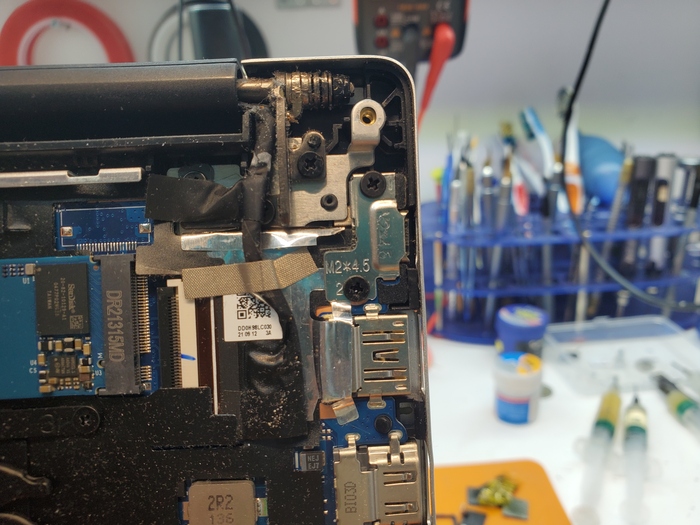

Но блядство в нём есть в этом месте
Разъём. Зарядки. От телефона...
В первых ревизиях компаунда вообще не было и разъёмы держались около года, но в следующих партиях поправили...
Тут уже хватило на три года, что довольно солидно, учитывая, что пластиковый контур внутри удерживается только на контактах разъёма и соплях маленького китайского члена.
Хотя раздраконить так можно и раньше трёх лет.
Если у Вас дома много псины суетится, то шерсть начинает забивать разъём и он со временем перестает нормально держаться и что в этом случае делают?
Правильно. Начинают с силой втыкать, а в последующем искать положение, чтобы заряжался, тем самым раздрачивая контакты на плате основательно.
Ремонт с восстановлением довольно простой:

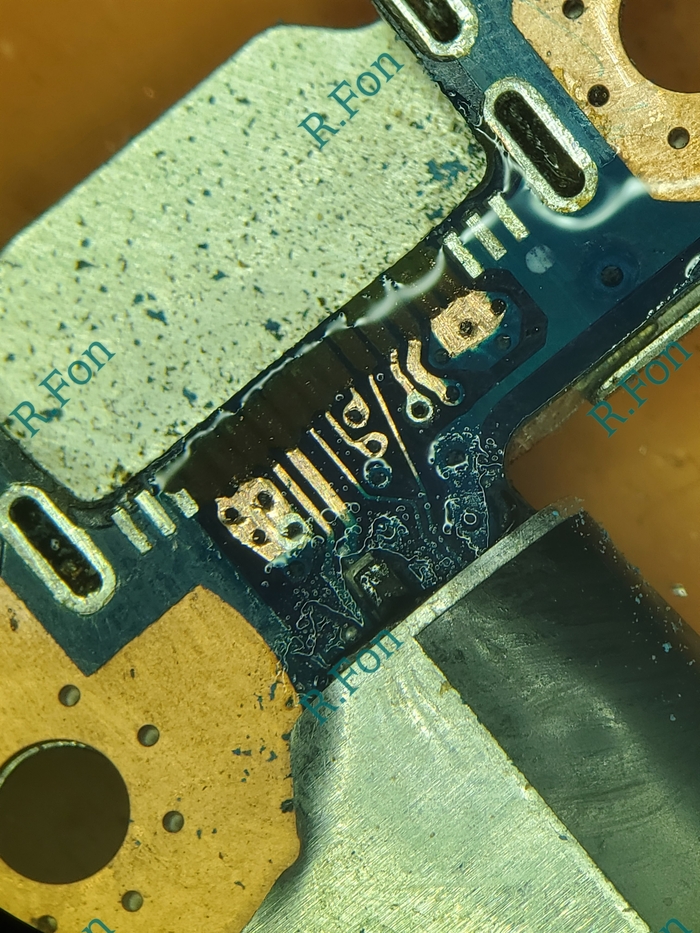

Старый разъём в мусор, зачистка дорожек

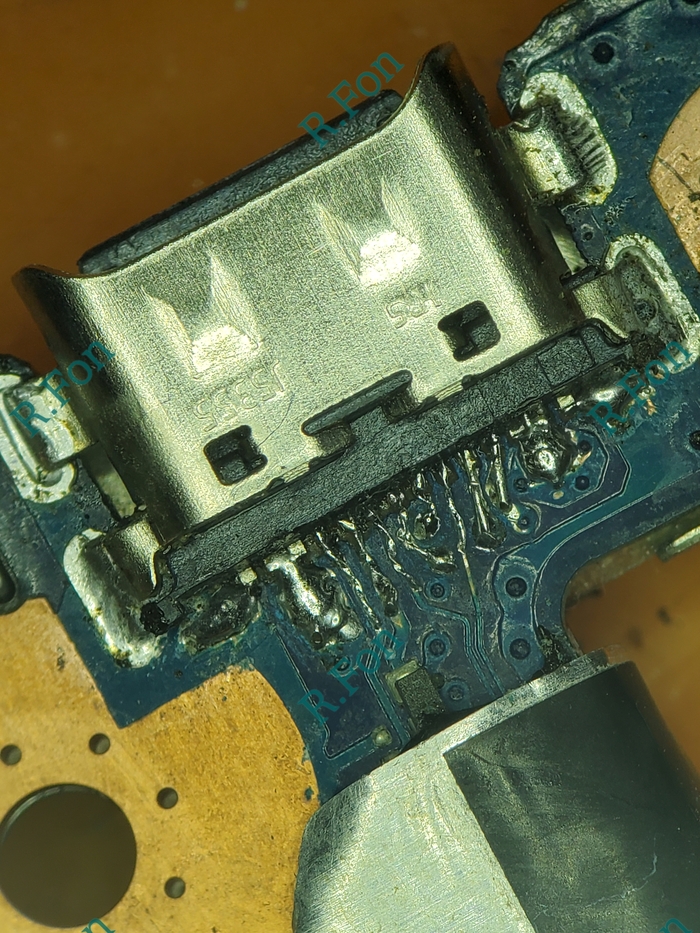

И подводка новых с использованием перемычек

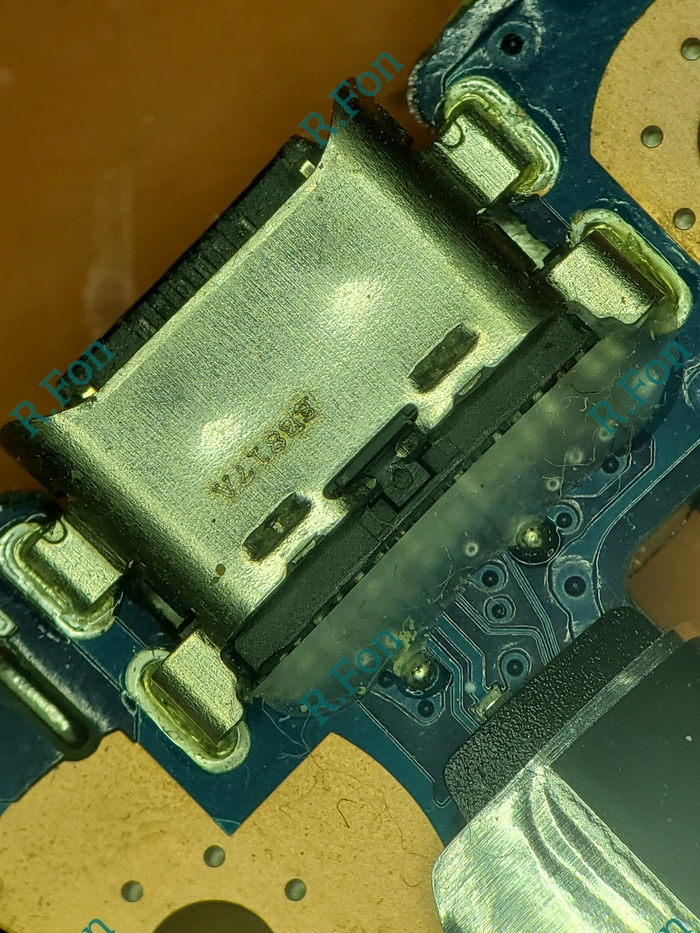

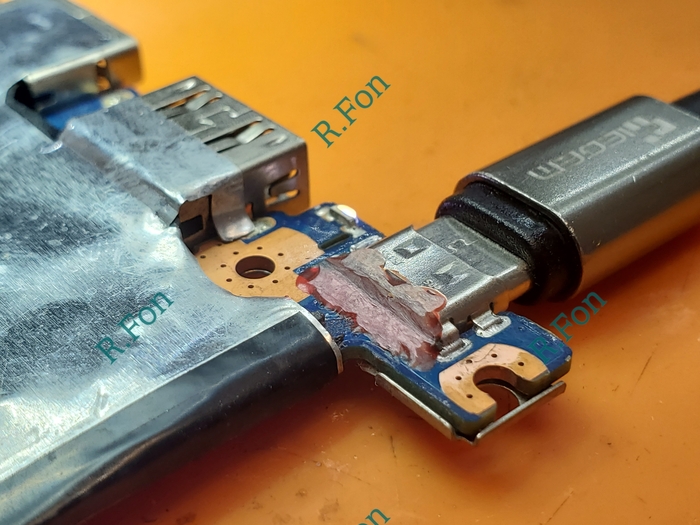

Далее эта радость фиксируется красным клеем по всему участку разъёма и немного придается формы, чтобы норм залез в корыто
Оторвать теперь получится только с куском текстолита)

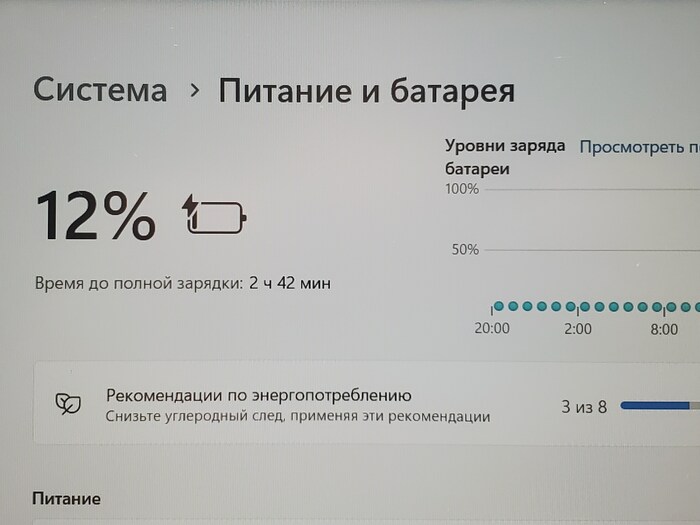

Заряжается?
Заряжается.
7к за работы будьте любезны)
По времени час.
Ушёл делать серьёзные вещи, например восстановление данных на iphone 15 pro.
Вот там уже позадрочистей дела идут)
