Добрый. д.
Прежде всего хотел показать коментарий от владельца:

Итак, так как речь скорее всего идет в данном посте о моём телефоне, расскажу, как вообще с ним это приключилось 😊
Я не ныряла с телефоном в морские глубины, не проверяла его влагозащиту в лужах, бассейнах и прочего. Девайсу 3 года, проблем с ним ранее не было и погиб он от того, что я прислонила его к мокрому купальнику, чтобы снять чехол, и соответственно вода попала в районе разговорного динамика. Далее в течение часа у него сначала дал сбой face id, однако, я, к сожалению, не из тех людей, которые начинают паниковать из-за этого (а жаль…), а затем он мне показал яблоко и стал сильно нагреваться…
Далее я допустила ужаснейшие ошибки в части попытки поставить его на зарядку, пробовать включать и, собственно, вообще паниковать из-за нерабочего девайса.
В виду того, что я находилась в этот момент в другой стране, привезла телефон в ремонт только через 2 недели после случившегося, что видимо сильно сказалось на процессе его ремонта.
Подытоживая, могу сказать следующее:
- если ваш телефон с вами плавает везде и периодически вы его купаете в пивном бокале, это не значит, что в какой-то очередной раз он это выдержит;
- в случаях с утопленниками очень важна быстрота реагирования;
- когда уезжаете в отпуск, особенно в страну, где не знают, что такое ремонт телефона и невозможно приобрести себе любой новый девайс, берите обязательно запасной телефон 😊
P.S. надеюсь, его удастся всё же починить…

И нужно решать, что делать дальше:
1. Менять плату целиком
2. Пробовать ремонтировать процессор.

Ну конечно я выбрал второй вариант и тупо сделаю перемычку. на процессоре)
Для этого мне потребуется x2 линза с 9 кратным увеличением

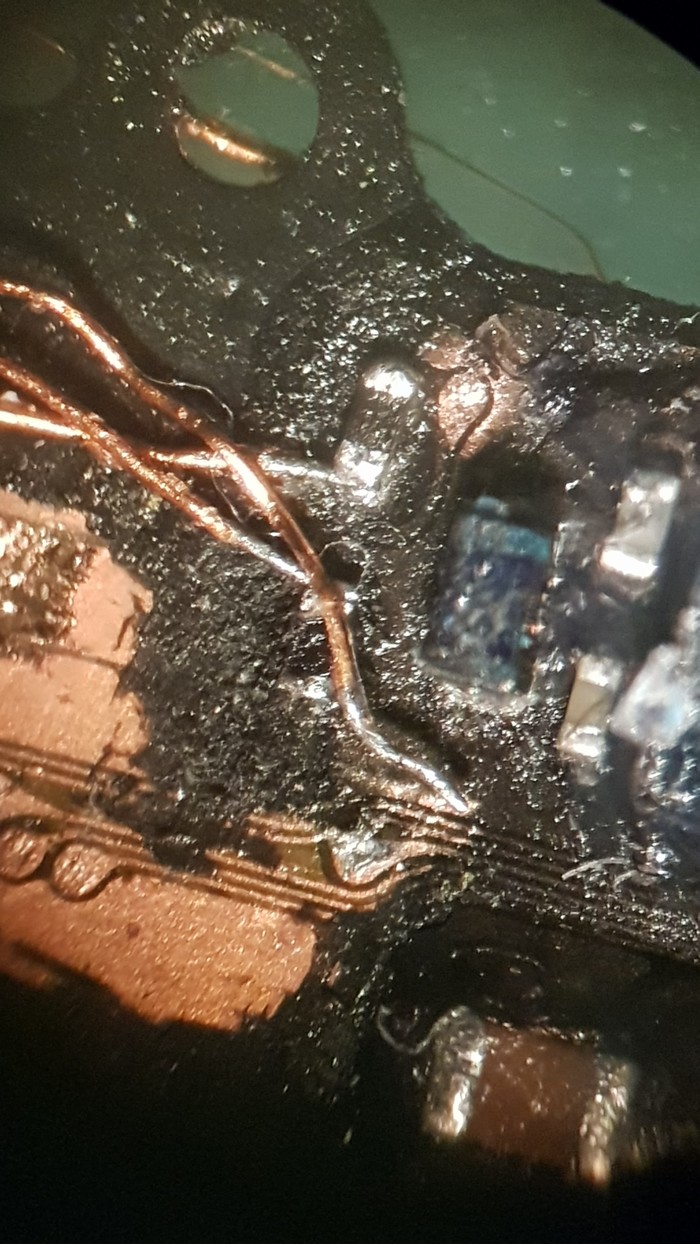

Прикручиваю и запаиваю

Делов то))

Вот сам масштаб работ

Запаял проц, но не взлетело. Телефон не включился

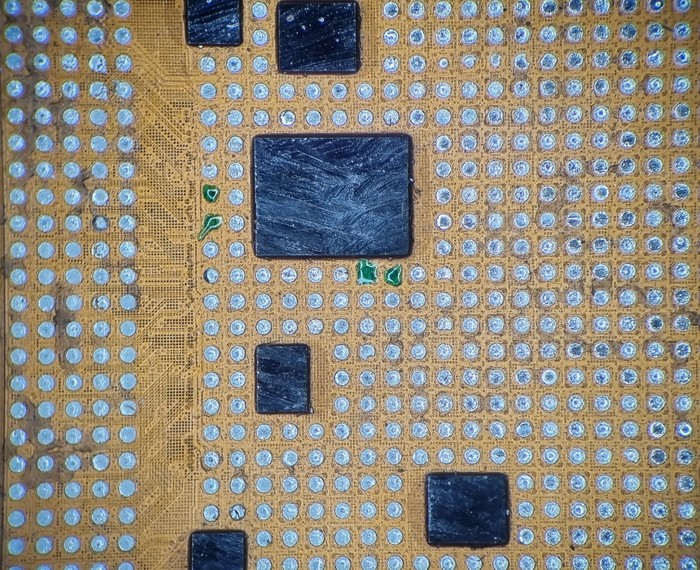

А причина была проста - при чрезмерном реболлинге процессора могут отрываться пятаки и при накатке на него шариков середина замыкает на массу

Не беда. Расчищаю и замазываю маской, что бы вообще не мешались, так как они дублирующие по линии ядра процессора (pp_cpu_pcore)

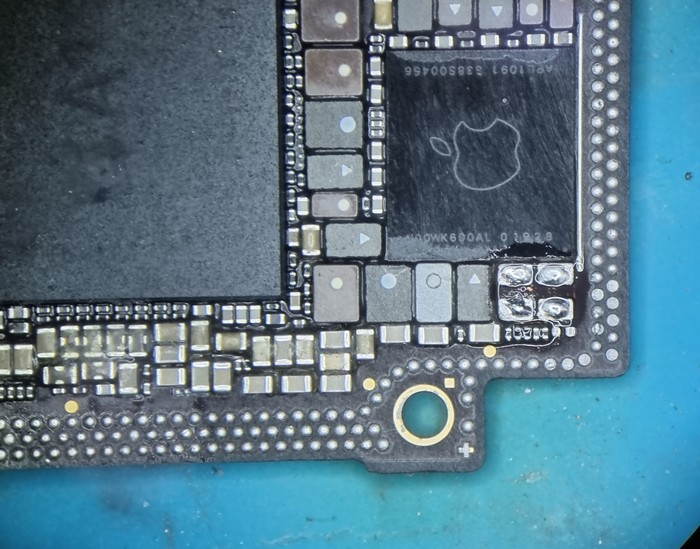

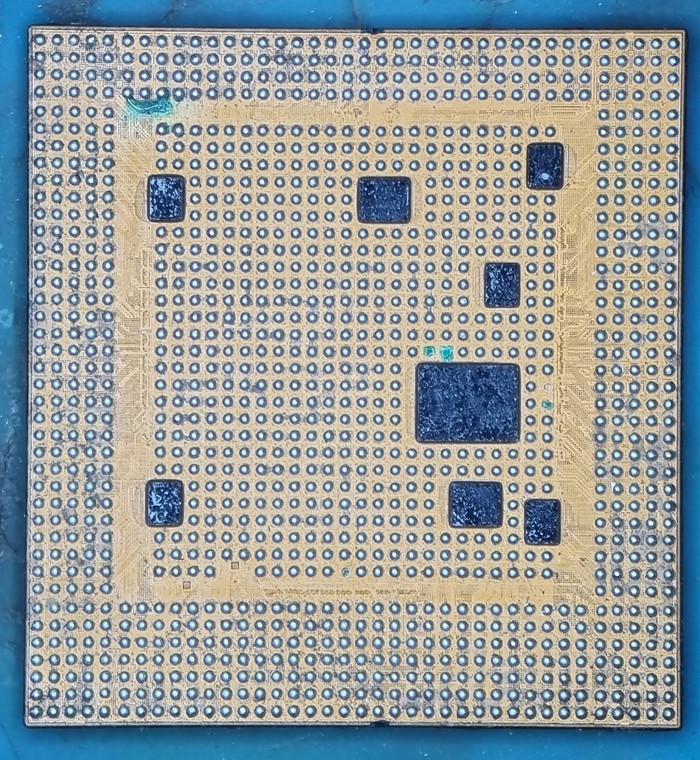

Итог ремонта на процессоре получился таков

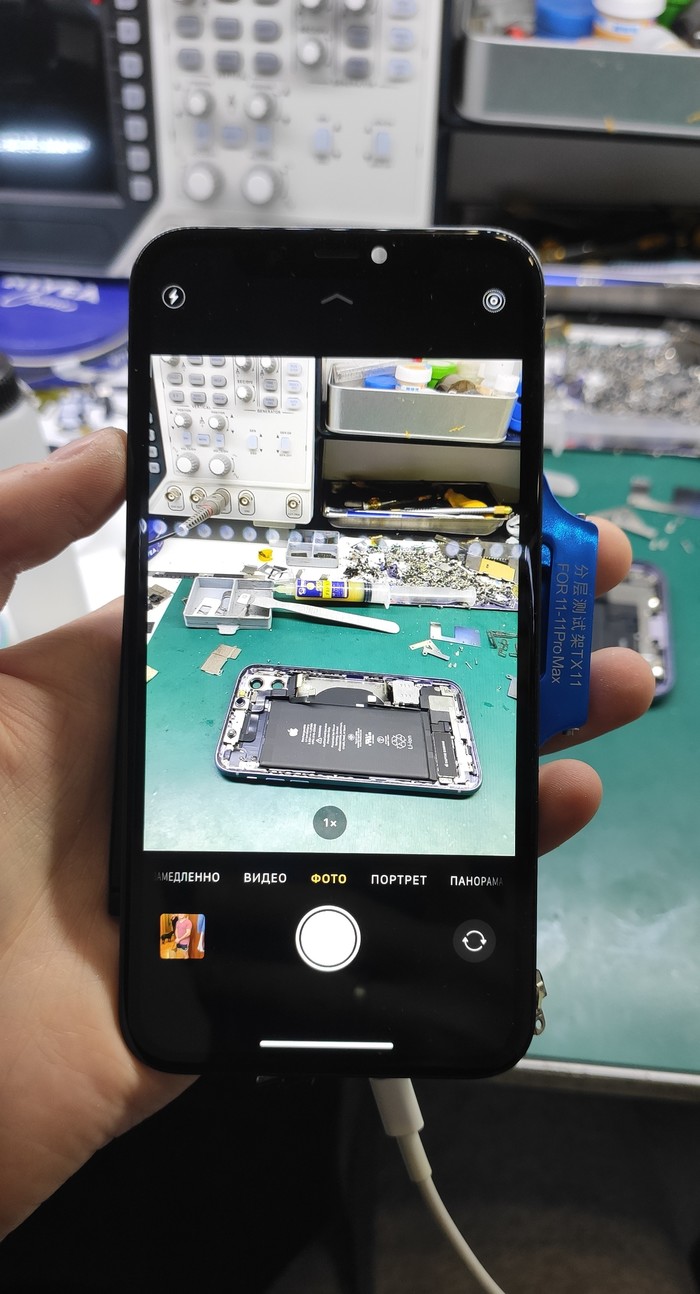

Запаял снова и запустил с кнопки. Фронталка завелась.

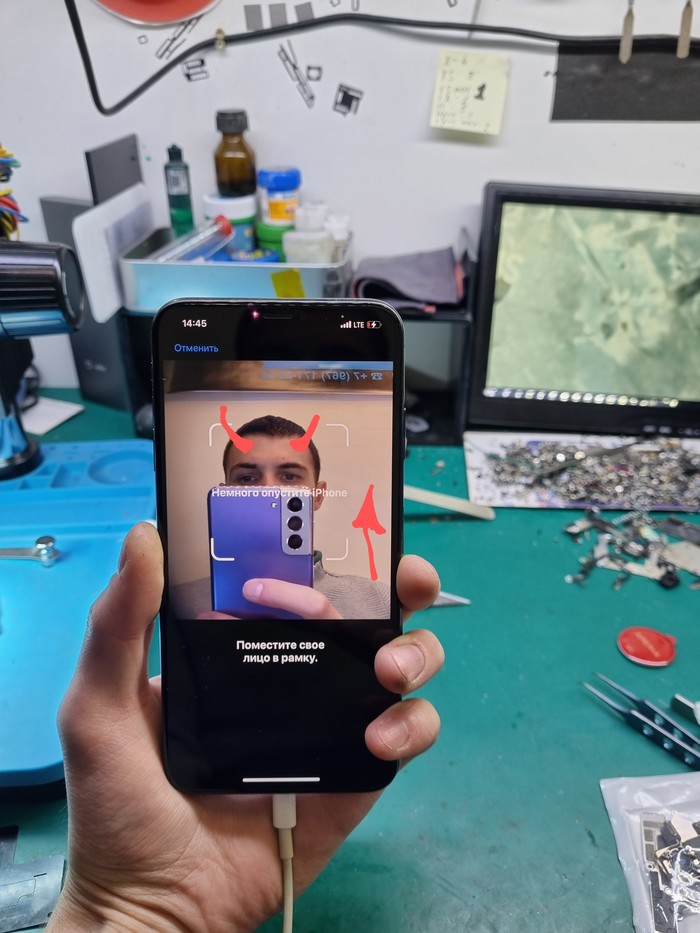

Заработало всё что можно, за исключением фейса распознавателя - dot

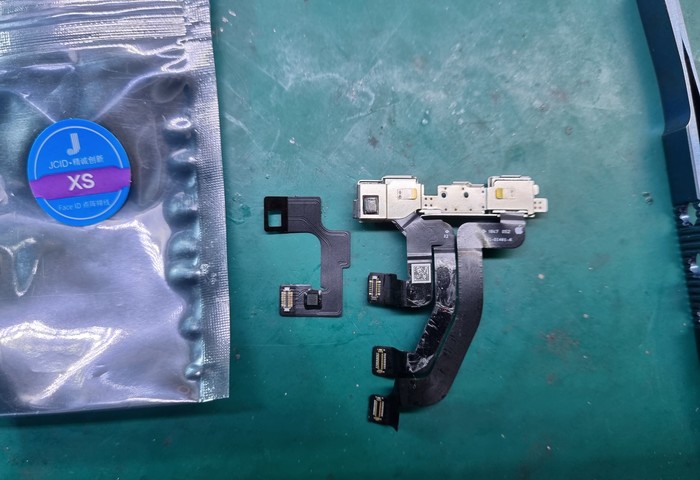

Тут самое простое. Согласовываю ещё 4 косаря и делаю пустяковый ремонт. Шлейфы от XS max закончились и пришлось взять от малого XS

Они почти одинаковые, на пару миллиметров различаются и всё.

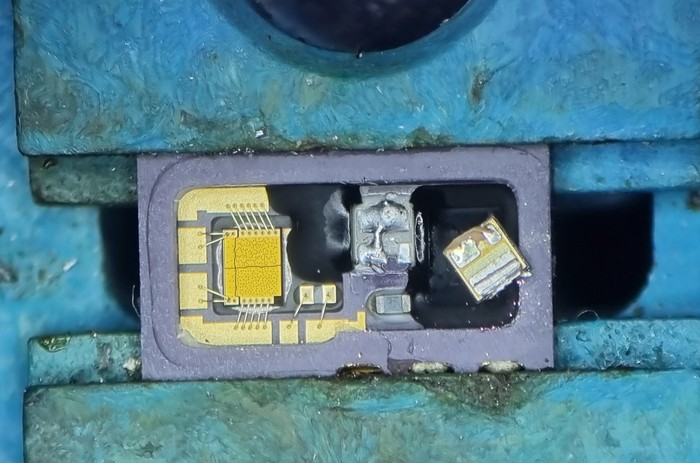

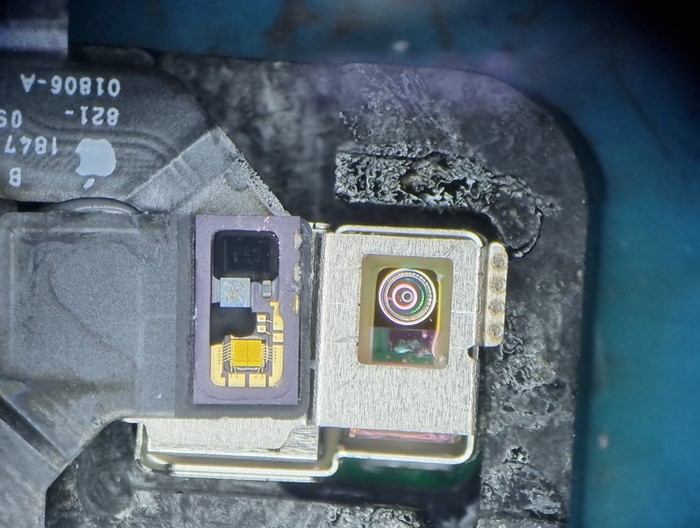

Делаю разметку на охладителе светодиода

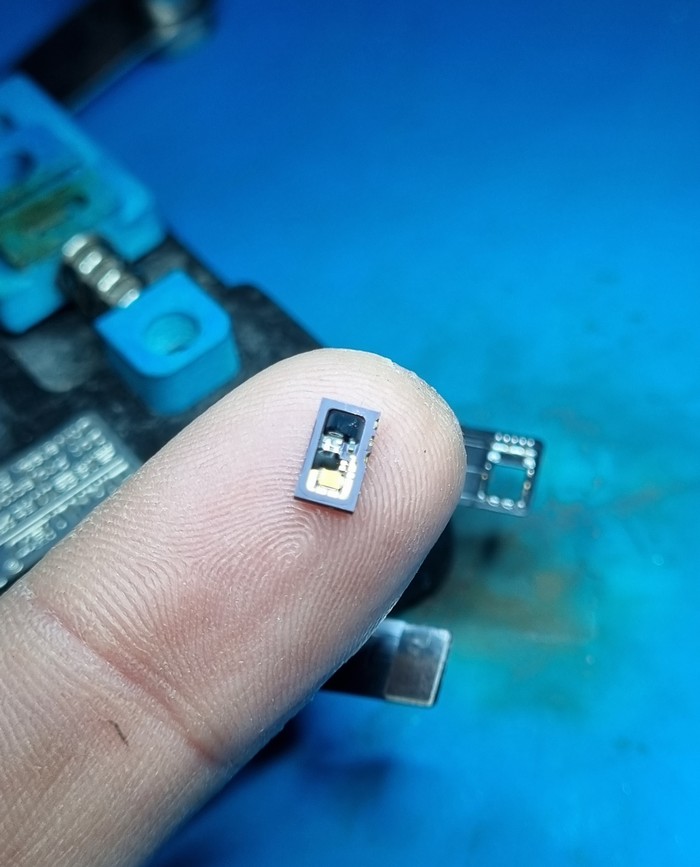

Вытаскиваю датчик

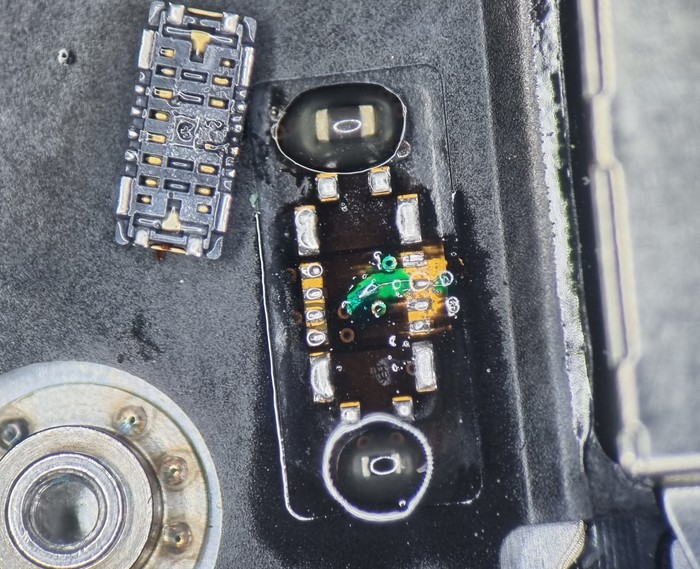

Выпаиваю транзистор и делаю перемычку.
Всё как по китайским документам)

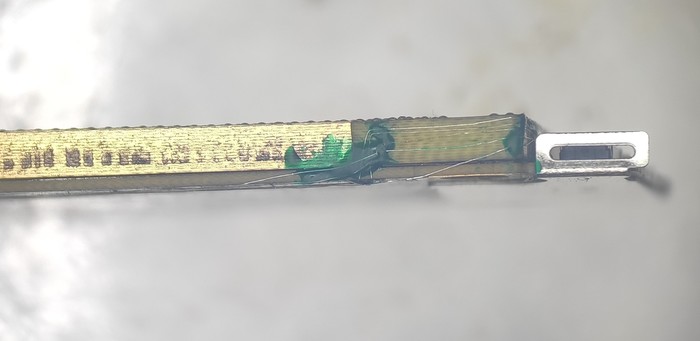

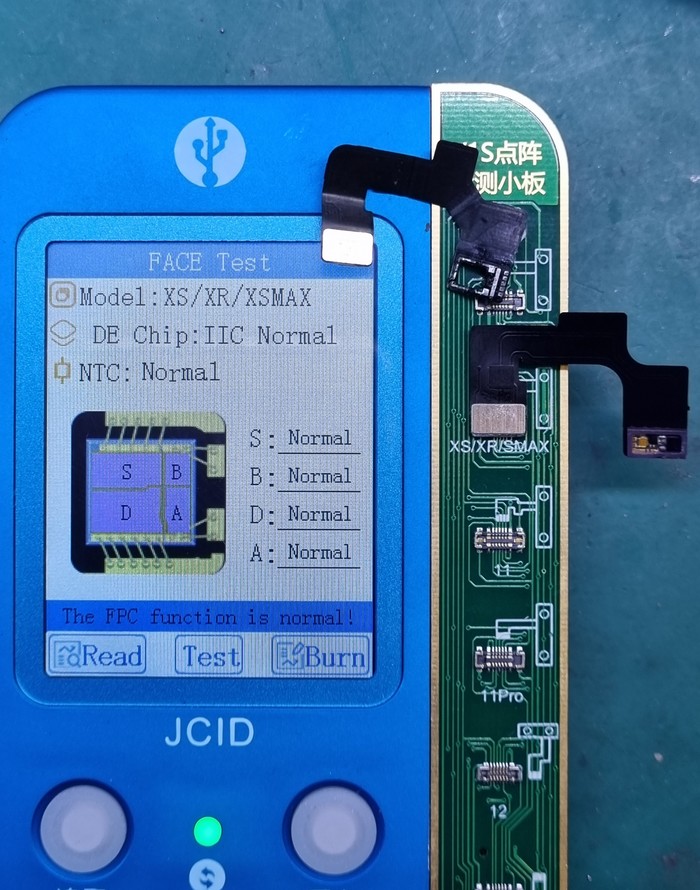

Припаиваю этот колхоз на спец. шлейф и проверяю работоспособность

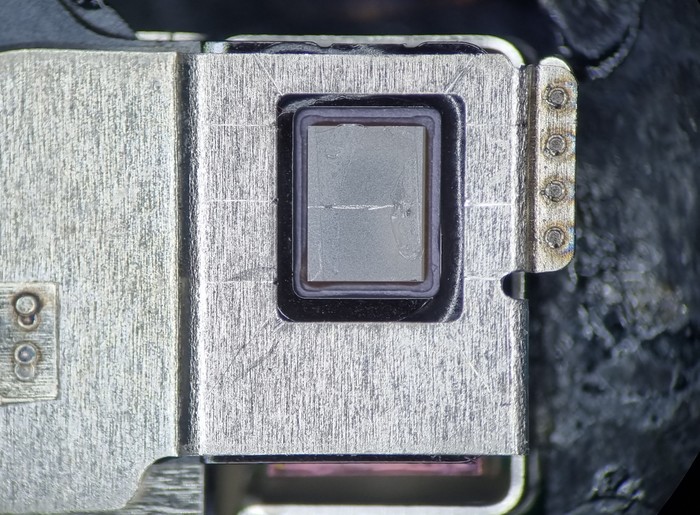

В корпусе датчиков размещаю согласно ранее сделанной разметке

И пихаю это в корпус.

Делаю пылевлагозащитную проклейку по кругу

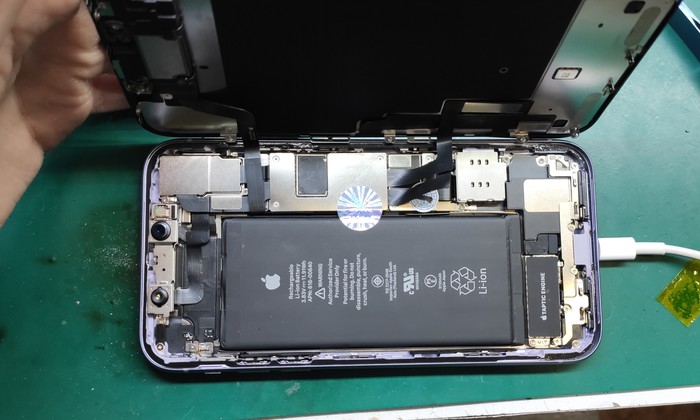

И окончательно собираю телефон

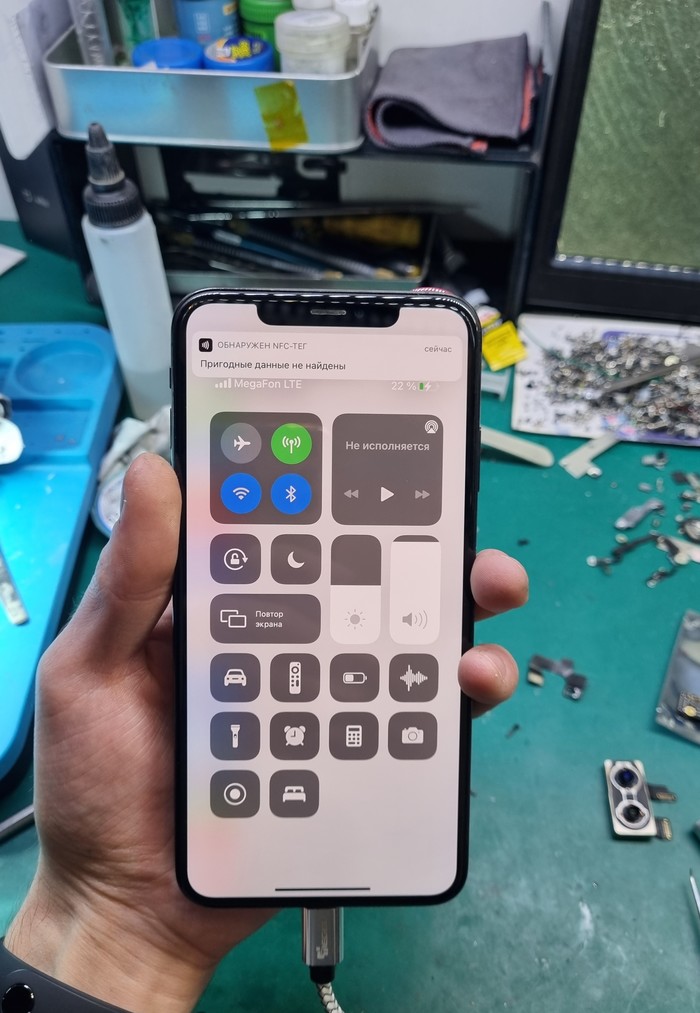

Работает даже nfc)

Телефон готов и отправляется на недельный тест работоспособности.
Итак. Итог 40 часового ремонта следующий:
1. Отремонтированны коннекторы камер и верхнего шлейфа на плате.
2. Восстановлены дорожки под стабилизатором аудиокодека.
3. Отреболлен контроллер заряда и заменены пару катушек.
4. Сделан перенос на донорскую плату процессора, так как замоченная начала ссыпаться.
5. Отремонтирован шлейф:
5.1 Датчика приближения и освещения
5.3. Wifi, nfc, сети сотовой
5.2 Коннектор вибромотора на шлейфе зарядки
6. Заменена основная камера

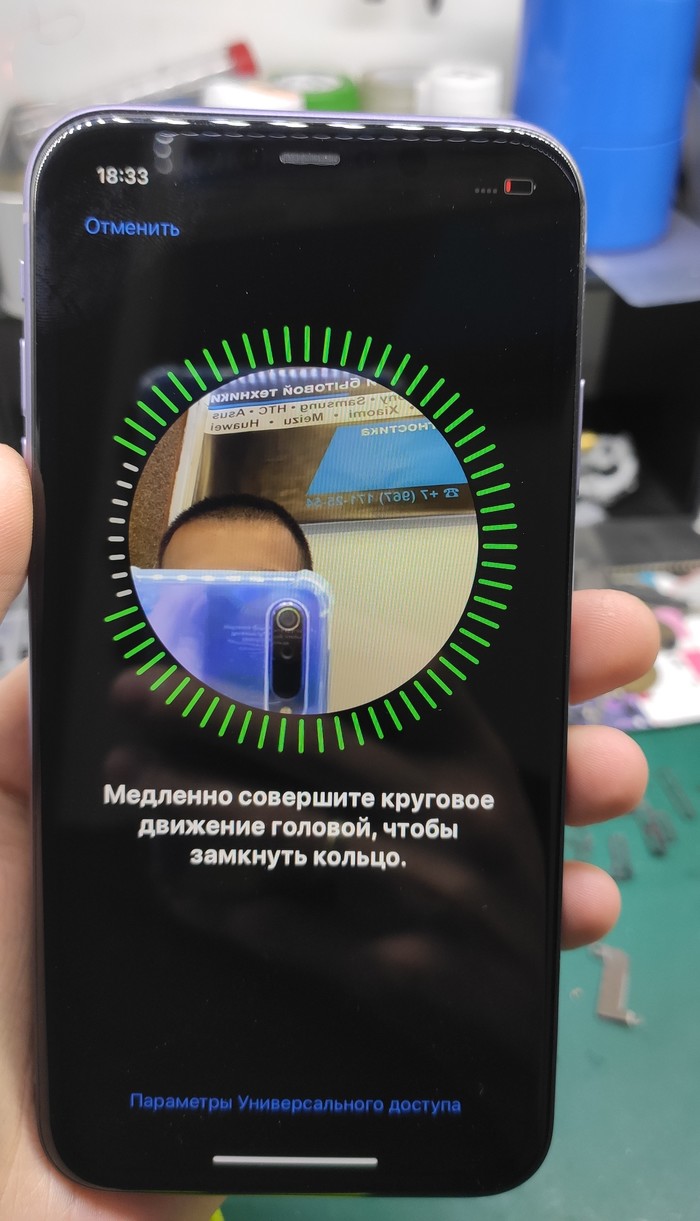

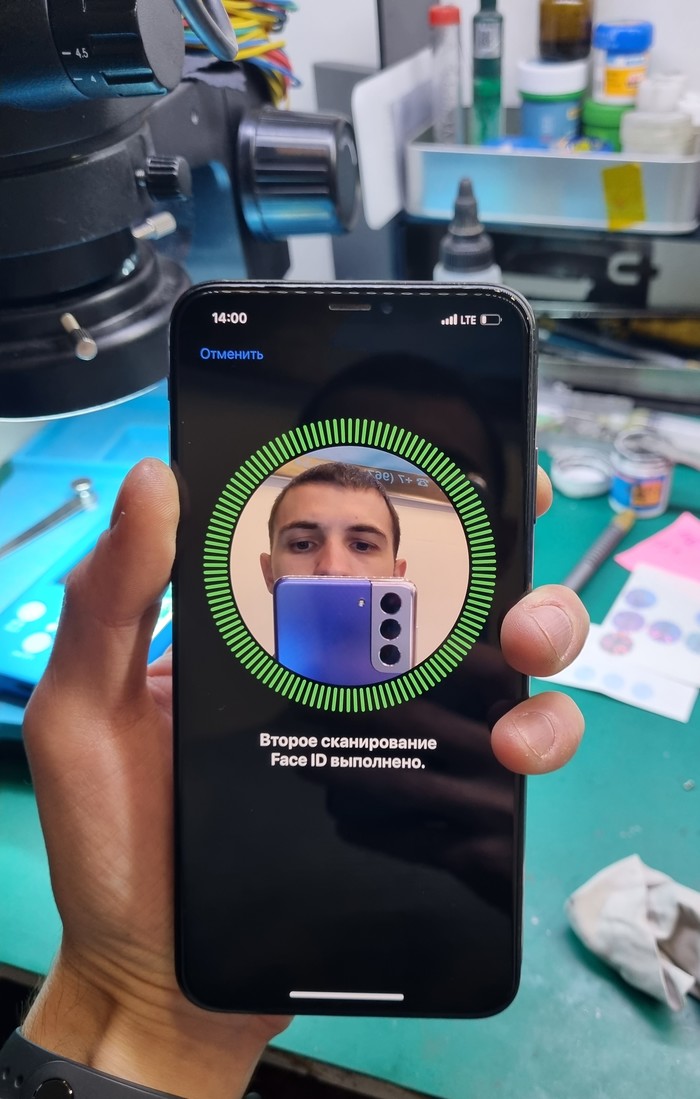

7. Отремонтирован face id.

Согласованно денег 20500р.
Затрачено на запчасти ~ 7 тысяч.
Затрачено 40 часов.
Гарантия на выполненный ремонт 2 месяца.

А теперь отписавшимся, что плату заменить за эти деньги самый целесообразный вариант:
Плата стоит 20к с фейсом на 512gb и сюда ещё нужно перепаять контроллер аккумулятора, что бы не было ошибки и отображал реальную ёмкость. С этого заработает китаец и Вы свои законные 500р, а те, кто даже и не взялся бы - ничего. Ни денег, ни опыта.

Это был показательный пост, обычно я всё вмещаю в один и не расписываю все тонкости (эта была бы 4я часть, я просто заипался фотки перетасовавать и вспоминать последовательность ремонта).
В большинстве случаев я стараюсь ремонтировать всегда до победного и уже в безвыходной ситуации предлагаю замену платы, ведь замена платы - самый дилетанский вид ремонта, за который не получишь ни денег, ни опыта.
Самые долгие устройства в ремонте - восстановление данных. Там немного сложнее и соответственно дороже.

Задать вопрос по своим гаджетам, где "там пару капель попало" можно в инсте или на почту, контакты которой можно найти по моему нику в амиго, либо позвать меня тут на пару вопросов по призыву @R.Fon

Топите ещё, ведь заявленная влагозащита от производителя действительно работает)

Увидимся!

В предыдущем посте я остановился на том, что за 5 часов ремонта я вернулся к исходному состоянию телефона.
Было сделано:
1. Восстановлены главная цепь питания и питание стабилизатора звука.
2. Восстановлен коннектор основной камеры и коннекторы gps, wifi, сотовой сети.
3. Отреболлена межплатная рама.

После этих процедур телефон снова повис на 140мА, а значит нужно возвращаться по цепочке ремонта обратно - располовинить платы

И уже выяснить, куда девается 10мА лишнего тока

Подключаю верх отдельно и потребление в выключенном состоянии пропадает

А плата нормально начала свой запуск, правда без сети.
На нижней половинке при этом всё было норм, если подавать на главную линию питания напряжение, равное аккумулятору. Так же линия 1.8в была чиста.
Причина невключения платы была банальна - замыкание шариков припоя между массой и gpu процессора, поэтому интерфейсный контроллер уходил в защиту и не давал напряжение на ядра графического процессора, а как известно без графики телефон не запустится. Пересобрав плату всё заколосилось, но софтовый интерфейс телефона по прежнему сильно тормозил и перезагружался, что нельзя было успеть проверить даже камеры, так как если тормозит интерфейс, то тормоза проявляются и на звук. А если есть проблемы со звуком, то камеры так же могут не работать (замечено в основном на моделях 6s, 5SE, 7 и 7+, 8, Xs, XS max, 11.
Значит по опыту могу сказать, что дело возможно в нижнем шлейфе и что бы не увеличивать стоимость ремонта, восстановлю типовую его проблему после попадания влаги - окисленный разъём вибромотора

Снимаю его

Элементарный ремонт с одной перемычкой

И по традиции восстановить коннектор на самом шлейфе вибромотора.
Всё. Телефон запустился и теперь можно дальше шерстить неисправности

Во время проверок было выявленно следующее:
1. Проблема со шлейфом динамика (это я знал ещё с самого начала)
2. Хоть коннектор камеры и был восстановлен, камера и фонарик так и не завелись, причём звуки и микрофоны работали.
При подключении исправной камеры всё начинало работать, а значит согласовываю ещё 6500р за её замену.
3. Не рабочий face id из за заблокированного от воды dot прожектора.

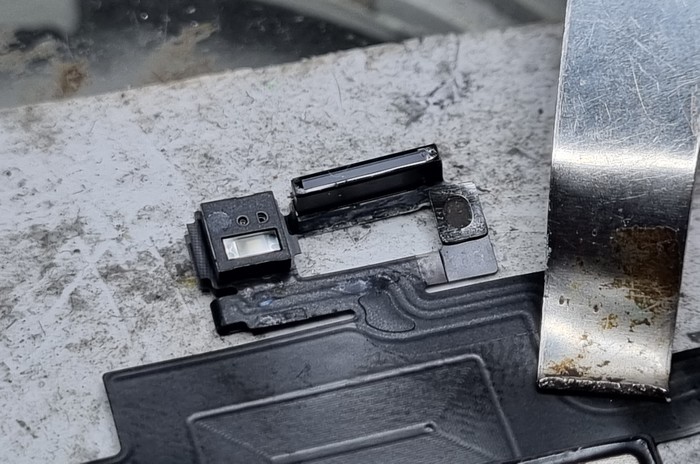

Начну пожалуй с верхнего шлейфа, на котором расположен датчик приближения и освещения.

Под ними вооруженным нормальным зрением видны окислы. Их нужно убрать.

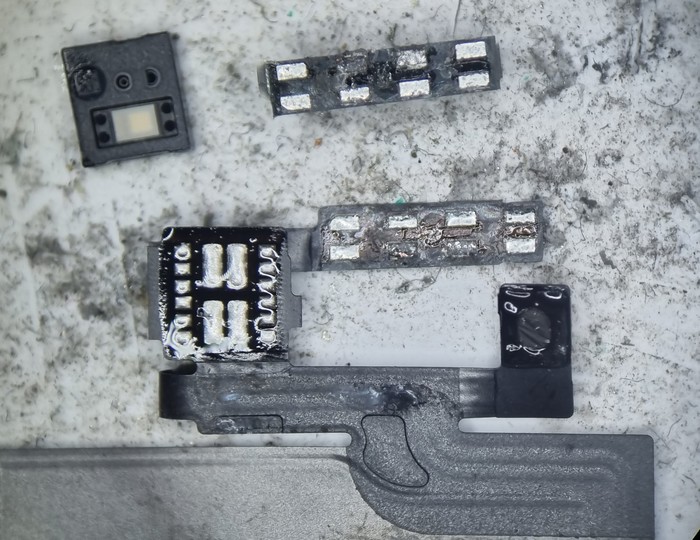

Снимаю датчики

Классика)
Ещё бывают случаи, когда шлейф окончательно замыкает, что негативно влияет на контроллер быстрой зарядки gidra или интерфейсный, один из них выбивает и телефон может висеть на яблочке, быстро разряжаться или вообще не включаться.
Расчищаю, пропаиваю контакты и устанавливаю на место.

Но даже при этом телефон писал, что не удалось активировать фейс id.

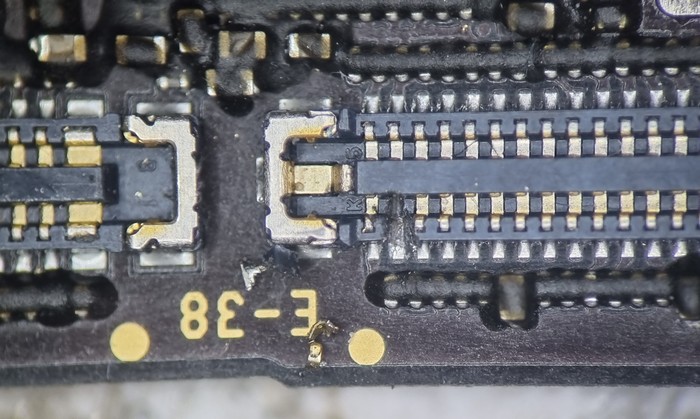

Проблема снова банальна - сгнил контакт коннектора 3v0, идущий на датчик приближения

Смысла в его полной замене я не увидел и что бы лишний раз не греть плату, я отремонтирую его. Разрезаю пластик

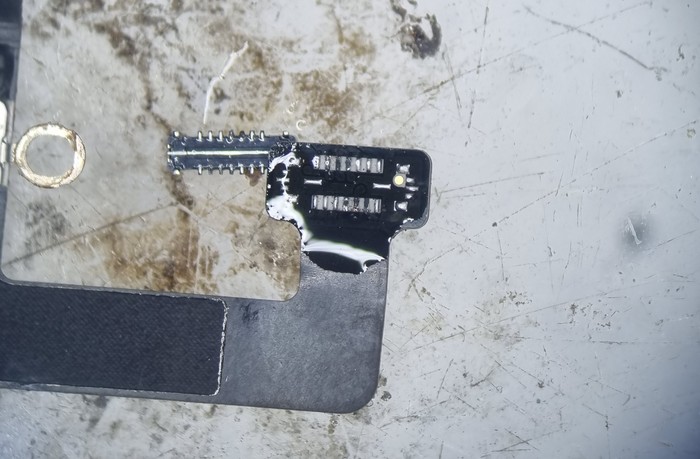

За место пустышки вставляю новый контакт и аккуратно замазываю пластик по кругу

Перехожу к верхней части утопленного телефона

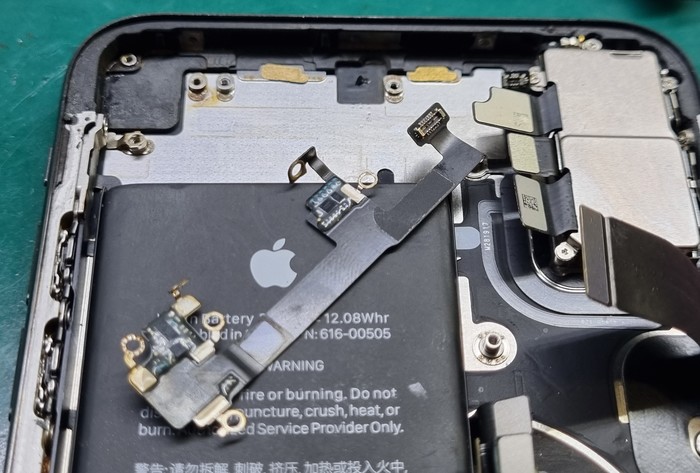

Зачищаю верх корпуса и ремонтирую шлейф wifi, gps

Так. С этим делом разобрался. Теперь телефон стабильно работал, но потребление в 10мА так никуда и не делось. Тепловизор ничего криминального не увидел, а внутри платы залезть не представляется возможным. Более того, при распайке плат, эти 10мА пропадали. Фантастика)

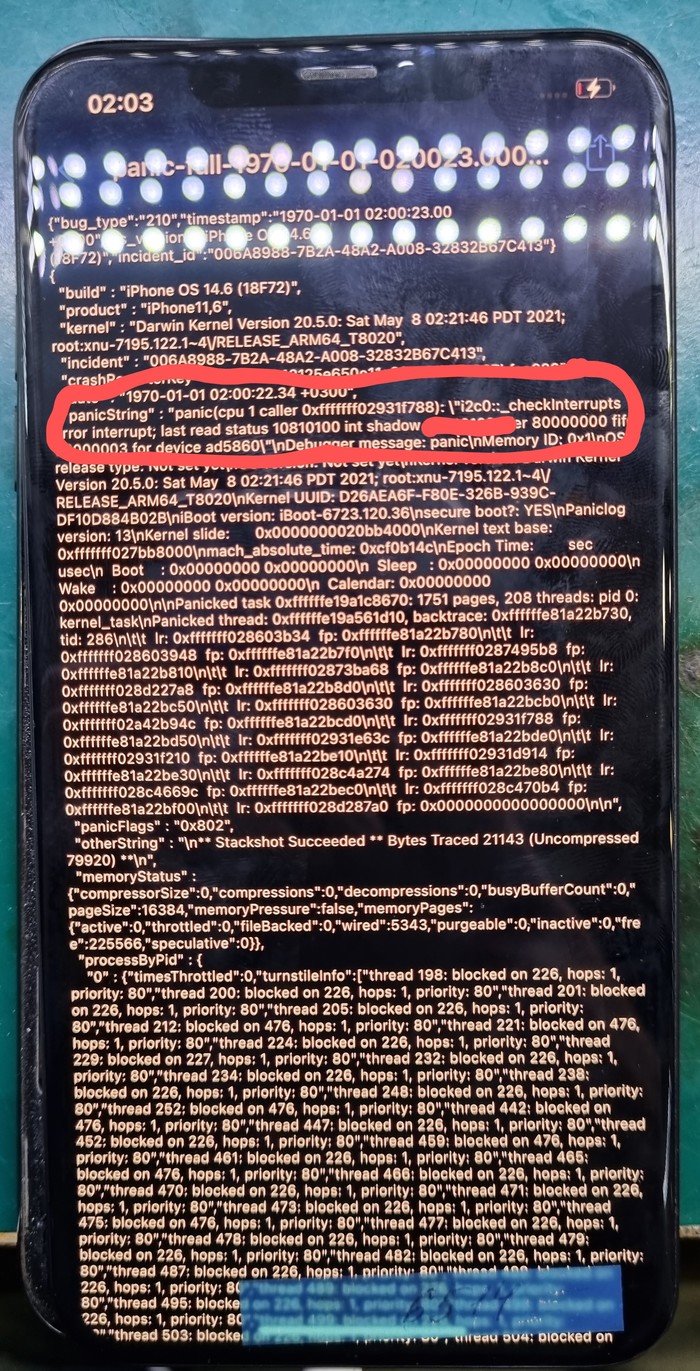

Во время проверок телефон спонтанно резко перезагружался с зелёным экраном, что говорит вообще о чём угодно, но поточнее узнать можно успеть заглянуть в паник лог:

I2c0. Потеря пакетов данных.

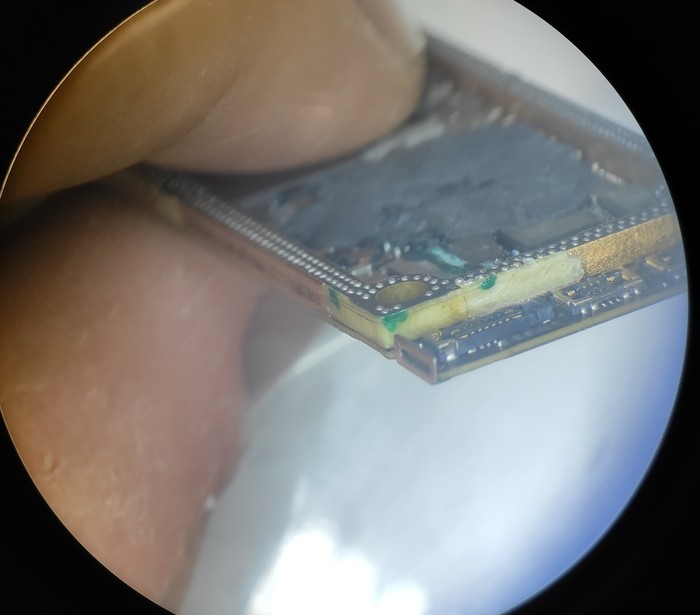

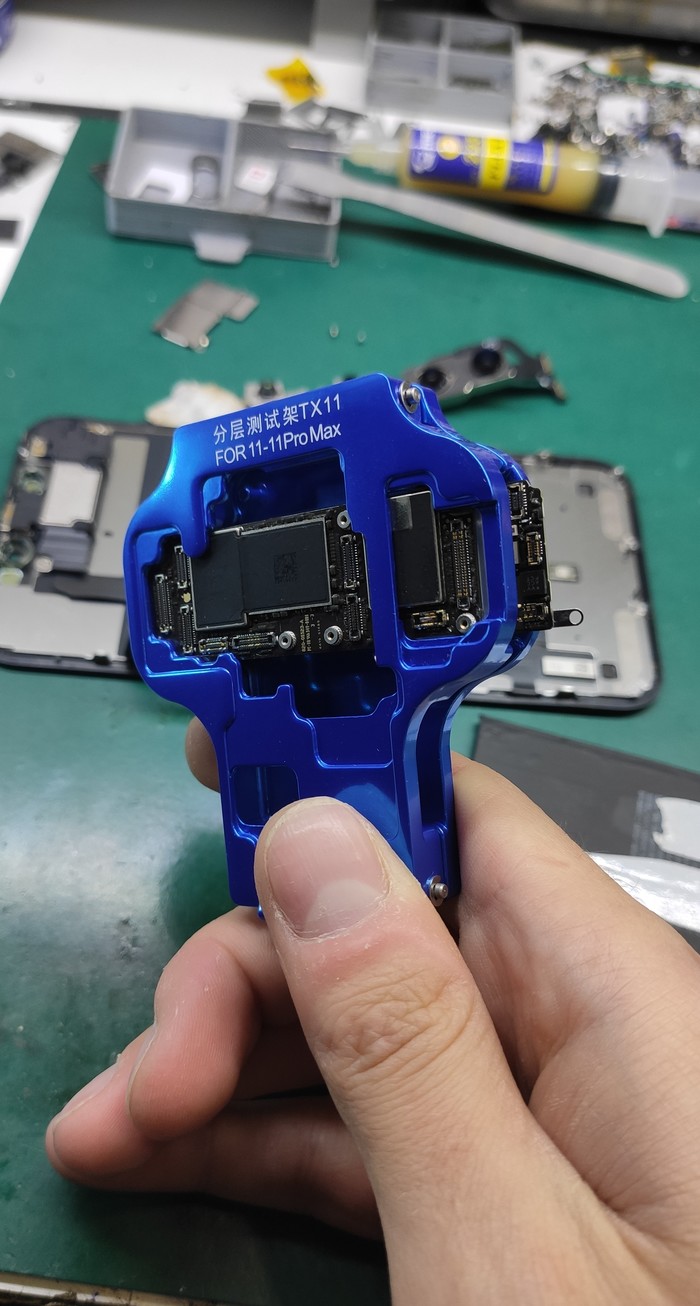

Блин, придётся половинить плату, копать и искать какой то мешающий окисл на цифровой шине.
Плюс ко всему телефон мог через раз заряжаться. Значит копать нужно в сторону самого первого ремонта - когда делал стабилизатор звука.

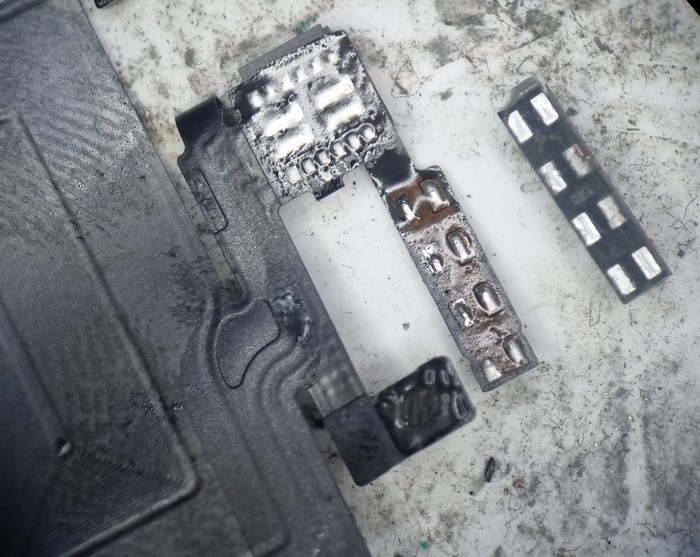

Под ним как раз находится интерфейсный контроллер питания, катушки питания lpddr 0.6v и 1.8_s2, на которой также сидит gidra, контроллер быстрой и беспроводной зарядки, процессор, вся аудиосистема телефона, wifi и линии обмена информации i2c0_SMC, идущие на аккумулятор и его опрос (как раз таки при замене акб на другой, по этим линиям передаётся инфа о несоответствии серийного номера родного акб и заменённого а так же информация о возможности зарядки телефона быстрой или обычной).
Так как в логе есть значение i2c0, значит подкидываю новый акб, но результата нет. Значит снова раскидываю плату и меняю их, так как возможно отвалились

После этого телефон перестал брать заряд вообще, но зато работало всё стабильно.
За заряд тут отвечает gidra (она в середине платы под процессором и сразу отпадает в подозрении, так как рядом с ней не производилось каких либо работ), tigris - контроллер заряда. В принципе при чрезмерном реболлинге рамы мог отвалиться, а значит его на перереболл и рядом стоящие катушки

Но даже после этого телефон не стал заряжаться.

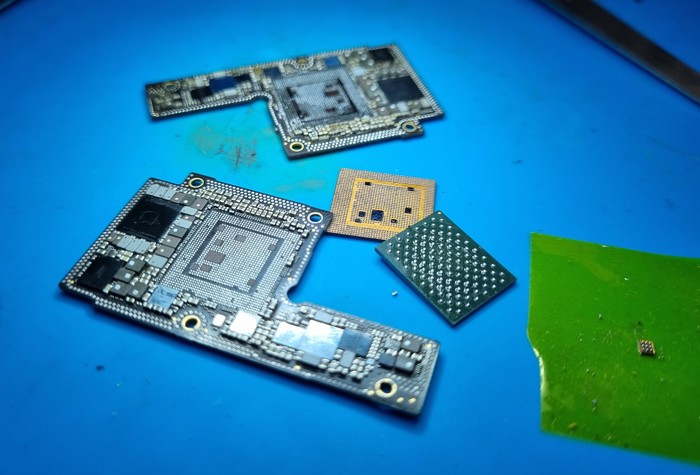

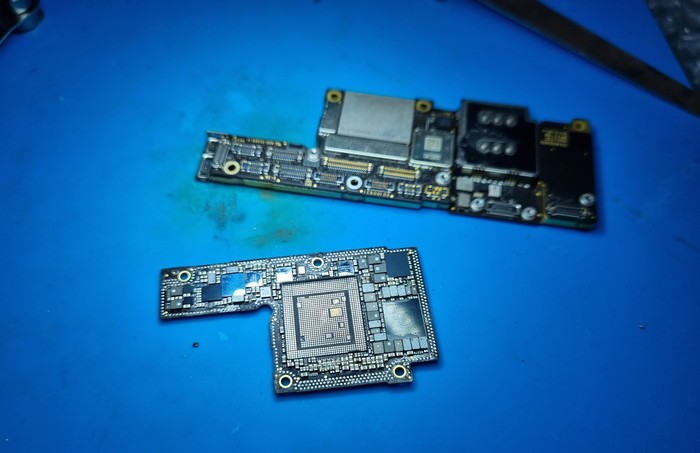

По итогу было принято решение не оживлять эту ссыпающуюся доску и взять новую, перекинув туда процессор, antirollback и чип памяти

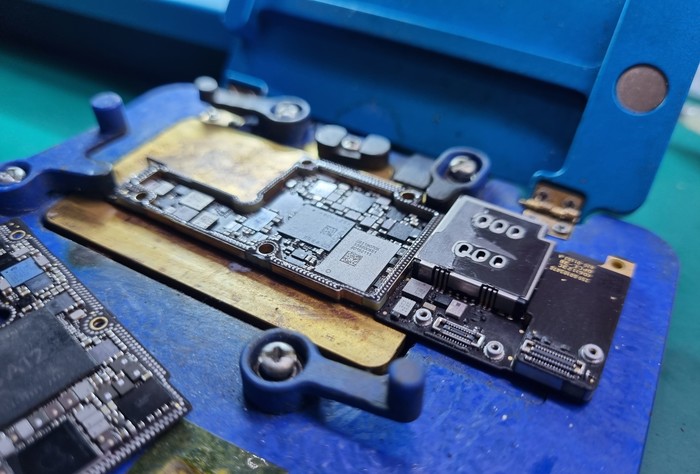

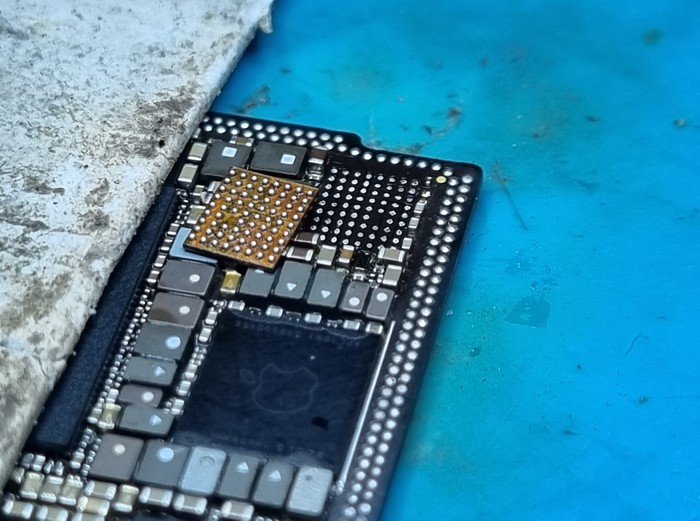

Снимаю необходимое и перекидываю на новую доску

А раму снова на реболл, уже раз 6 наверное)
Но меня это не останавливает, я не из тех, кто при виде невключающегося телефона сразу предлагает замену материнки. Сначала я её отремонтирую, всю распаяю и перепаяю, а если не заработает, то тогда уже предложу варианты переноса на донора или в некоторых случаях полную замену, если считаю это самым целесообразным ремонтом

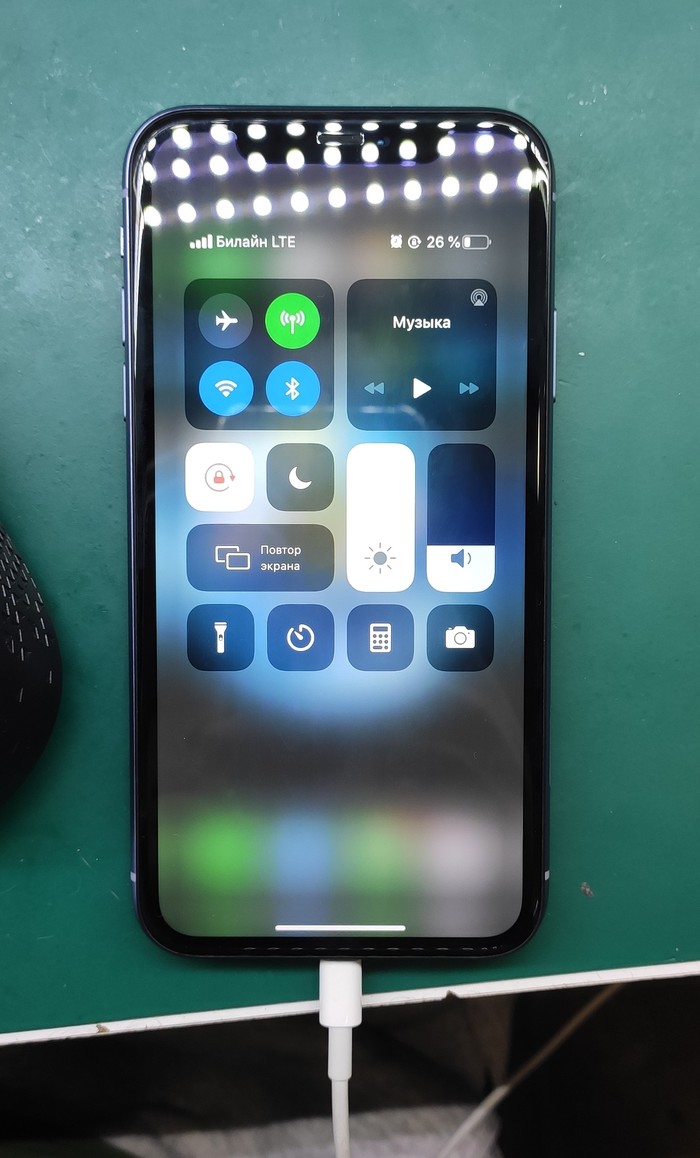

После переноса телефон запустился с кнопки, заработало всё стабильно. Сети, камеры, звуки, правда при фотографировании проблемы dot проектора для поста, не включилась фронтальная камера...
а причина оказалась в отсутствии управляющего сигнала с процессора.
Вы же понимаете, что весь ремонт нужно начать сначала))

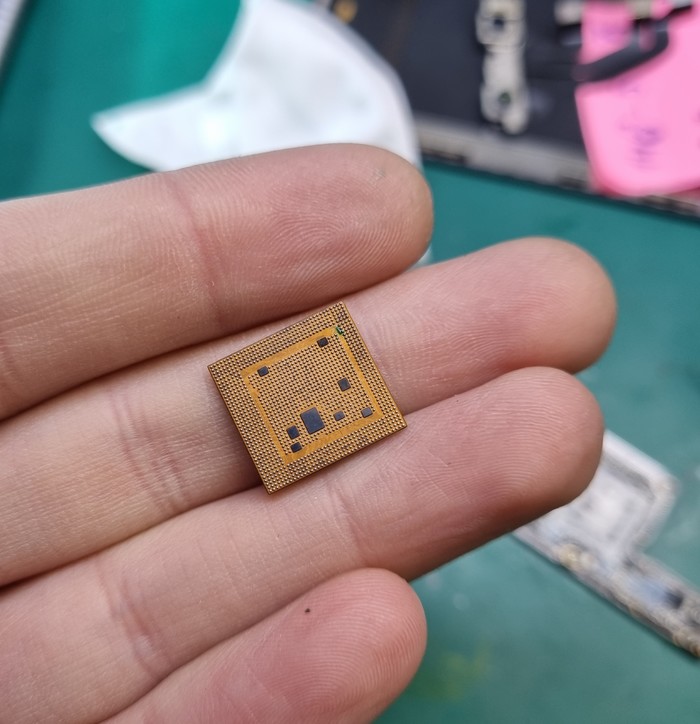

Распаяв плату, шатнул процессор, но увы результата не дало. Снимаю проц что бы проверить нет ли тут обрыва, вдруг эта плата со спиленным на чпу изначально была не рабочей, но нет.

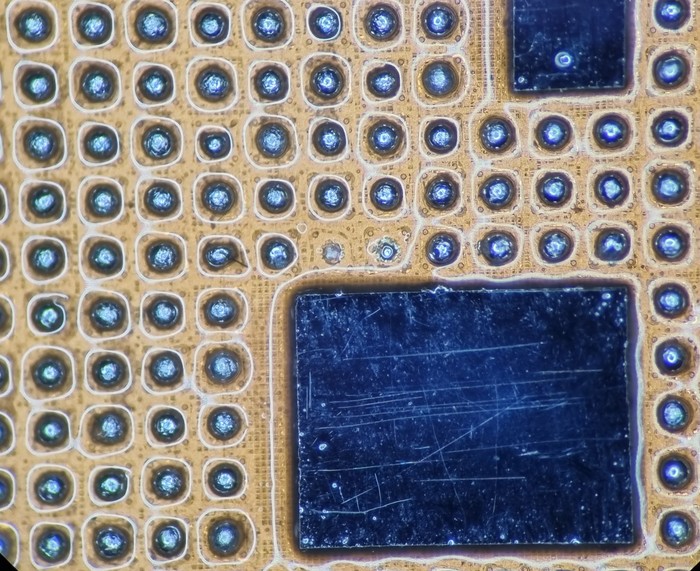

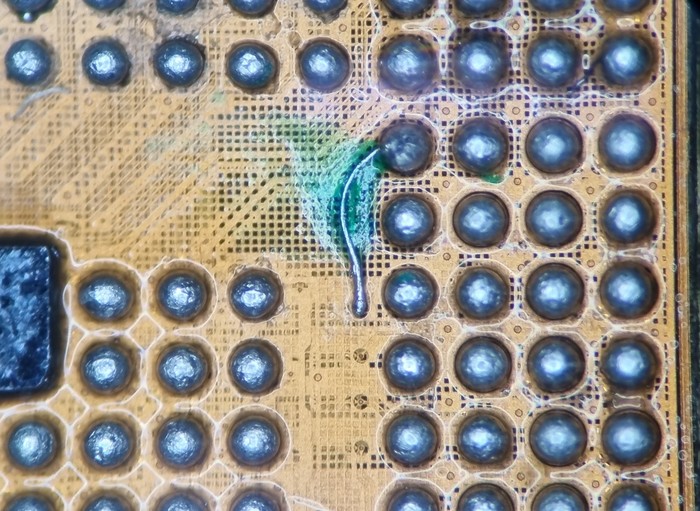

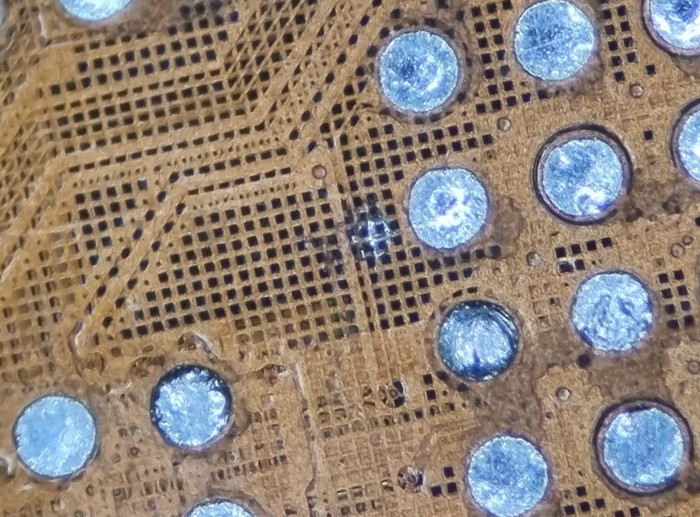

Оказался обрыв на самом процессоре

Мой косяк при зачистке компаунда...

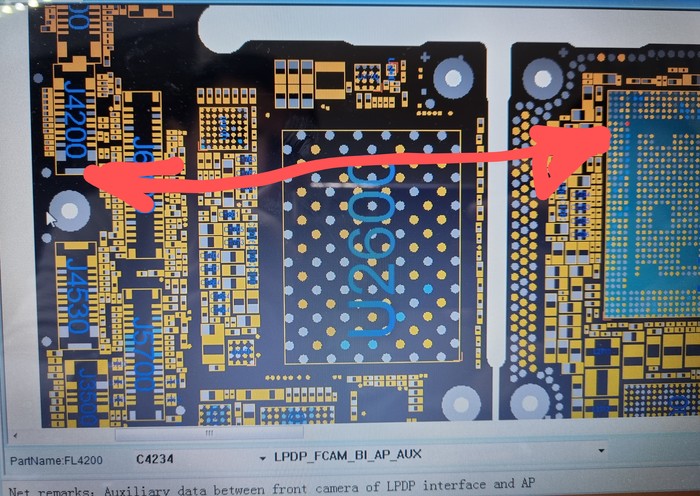

Ширина дорожки 0.009мм на вскидку, а моя самая тонкая серебрянная летающая линия всего 0.016мм и она толстовата для этого контакта.
Теперь остаётся думать, как это исправить и есть 2 варианта:
1. Заменить новый комплект процессор, arb, модем, nfc, eeprom bb или по хорошему новая плата с аккумулятором, датчиками фейса и шлейфом динамика с датчиком приближения.
2. Отремонтировать этот контакт на процессоре.

А что я выбрал - узнаете в следующем посте про этот ремонт xD

Найти меня можно по моему нику в internet expl... или написать в инсту, где на все вопросы отвечает моя жена.
Меня лично можно позвать тут по призыву @R.Fon.

Увидимся в следующей части ремонта)))

Д. Добрый.
Заканчиваю завершать 3х месячный ремонт старенького защищённого телефона под названием яблоко XS max.
О влагозащите устройств я неоднократно говорил, что это брехня маркетинговая и большая часть телефонов с заявленной производителем влагозащитой приходит на ремонт после воды.
Знаю, начнутся дебаты: "я свой телефон купаю на дне марианской впадины каждый вечер и ему всё нипочём".
Вам повезло и попался удачный экземпляр.
Но удачливость зависит так же и от владельца. Если телефон подвергается постоянным перепадам температуры, бьётся об кафель через каждый час, то ясное дело телефон перестанет быть защищённым.
В данном случае влагозащита серии телефонов Iphone X, XS и 11 работает в лучшем случае год (если не делать с ним то, что я описал выше). Далее со временем система подпружиненных датчиков face id выдавливает дисплей изнутри и он отклеивается не от корпуса, а от рамки.
Владельцы этих телефонов, а особенно X и XS можете сами проверить, нужно только достать телефон из чехла и чуть понажимать в районе разговорного динамика. Если дисплей играет, то купать его уже не нужно. Более того, нужно беречь даже от дождя, ведь пара капель может натворить немало дел.
Итак, картинок как обычно много и с разных ракурсов:

Фокус карточки снова в промахе, самсунг это умеет делать стабильно, другой карточки получше уже не будет)

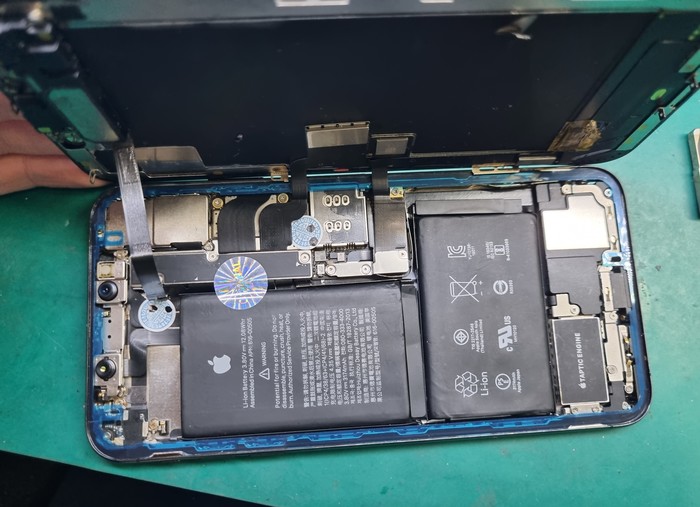

Телефон после водных процедур. Такие телефоны я сразу стараюсь быстро разобрать и отключить аккумулятор, во избежании гниения силовых линий, питающихся напрямую от аккумулятора.

В данном случае уже есть заметные следы пребывания H²О, но сильно критических затоплений нет. Осмотрев это дело, решил проверить сначала запитать плату принудительно на 1в. Лишнего сплошного короткого замыкания нет, а значит выкручиваю на все деньги 4в и пробую запустить телефон.

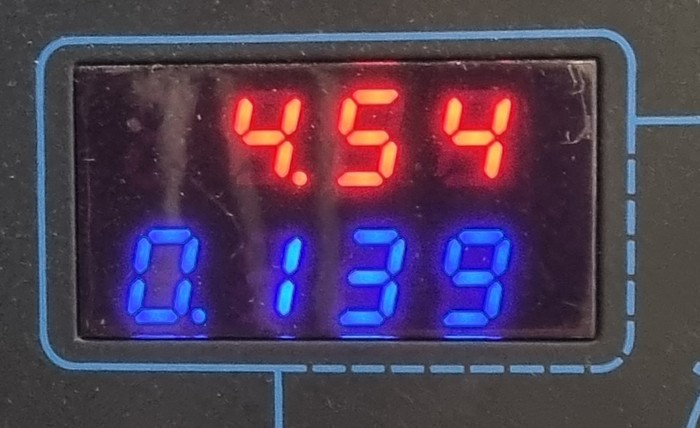

Запуск останавливается на 140mA, а это говорит о том, что уже есть реакция на кнопку включения, значит основной контроллер и процессор с большой вероятностью живы, а основная часть питаний запущена, только висит какая то шина i2c0 или i2c1.
Начальный осмотр - есть короткое замыкание на линии шины main и boost - начальный контроллер раздачи силовых напряжений

А виновата пара замкнувших конденсаторов

Убираю их путём принудительного демонтажа без пайки - просто выламываю с платы. Они уже еле держатся на прогоревших пятаках.
И запускаю телефон с кнопки

Так. Диагностика 2000р плавно переходит в согласование приблизительных стоимостей на данный момент - 10к.
Дисплей живой, а это самое дорогое в этом телефоне

На данный момент на плате есть паразитное потребление 10mA, тормозит интерфейс, перезагрузки каждые 3 минуты, не рабочее вибро, короткое замыкание на верхнем шлейфе датчика приближения и освещения, не рабочий face id, вернее dot прожектор, а так же не рабочая основная камера и вспышка. Плюсом мелкая чистка и восстановление сгнивших коннекторов.

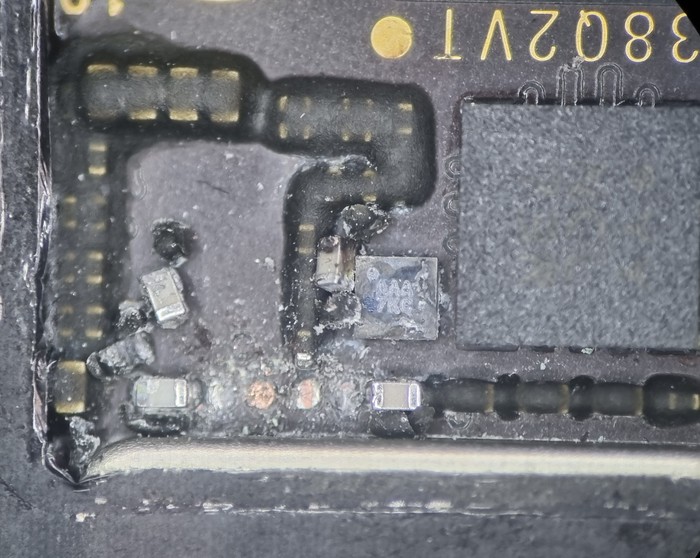

Начну пожалуй с начального - линия boost и стабилизатор аудиокодека:

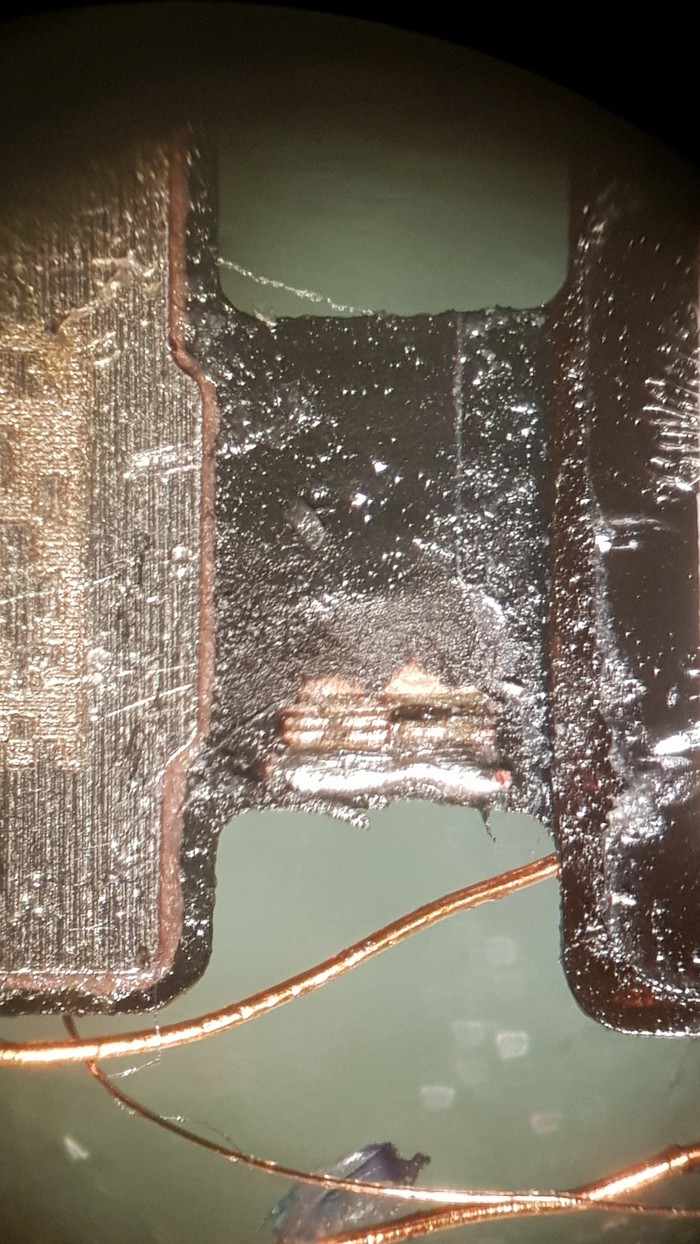

Пятак сгорел xD

Сделаю новый.

Запаиваю это дело

И поднимаю рядом стоящую микросхему автоповорота, так как там наверняка есть проблемс

Всё тут зачищаю и припаиваю на место. Теперь очередь фонарика и основной камеры.

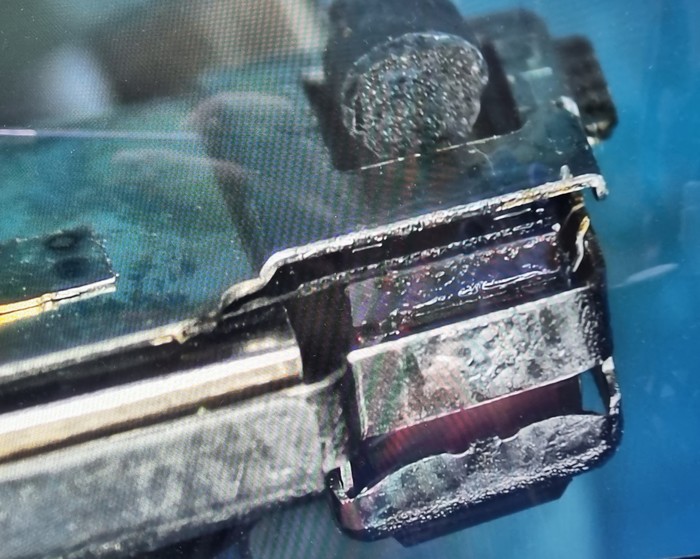

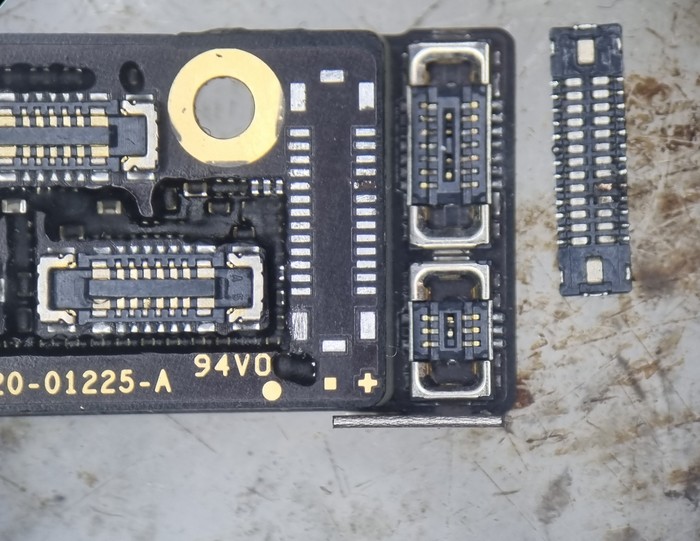

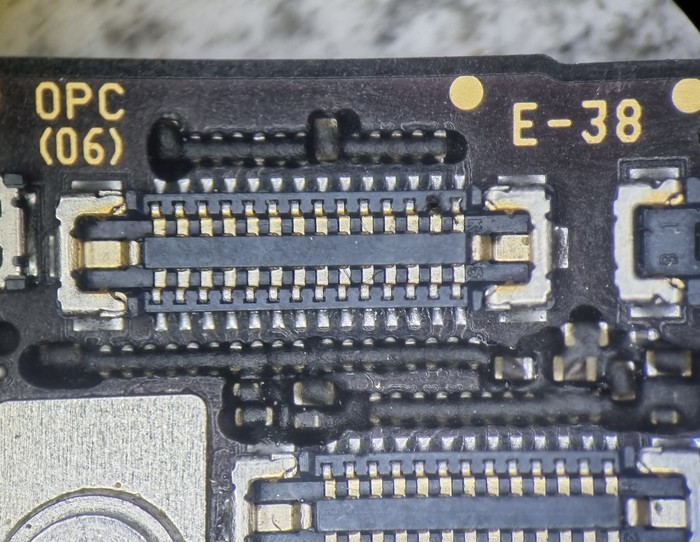

Тут сгнил коннектор, а значит есть вероятность, что камеры живы:

Восстанавливается такое обычной перемычкой и думать не нужно

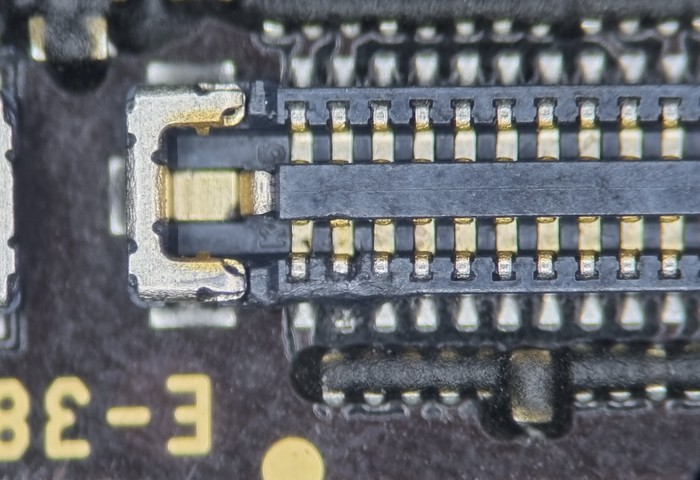

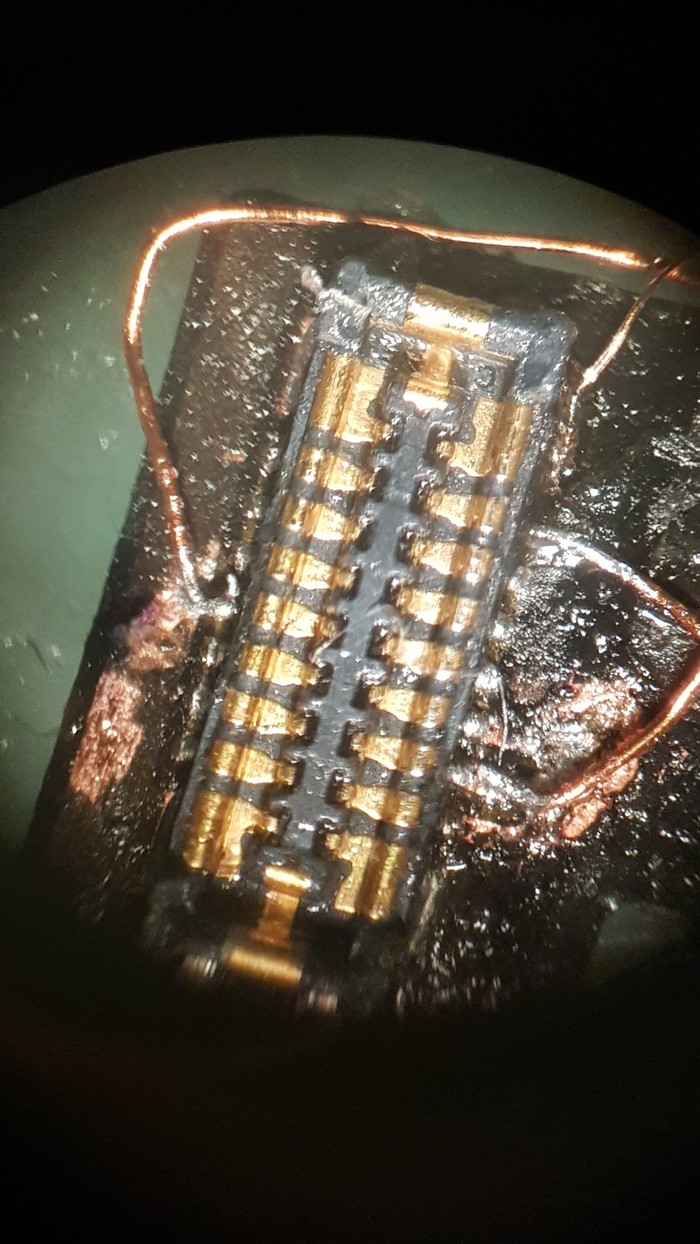

Припаивается "новый", украденный с донора коннектор:

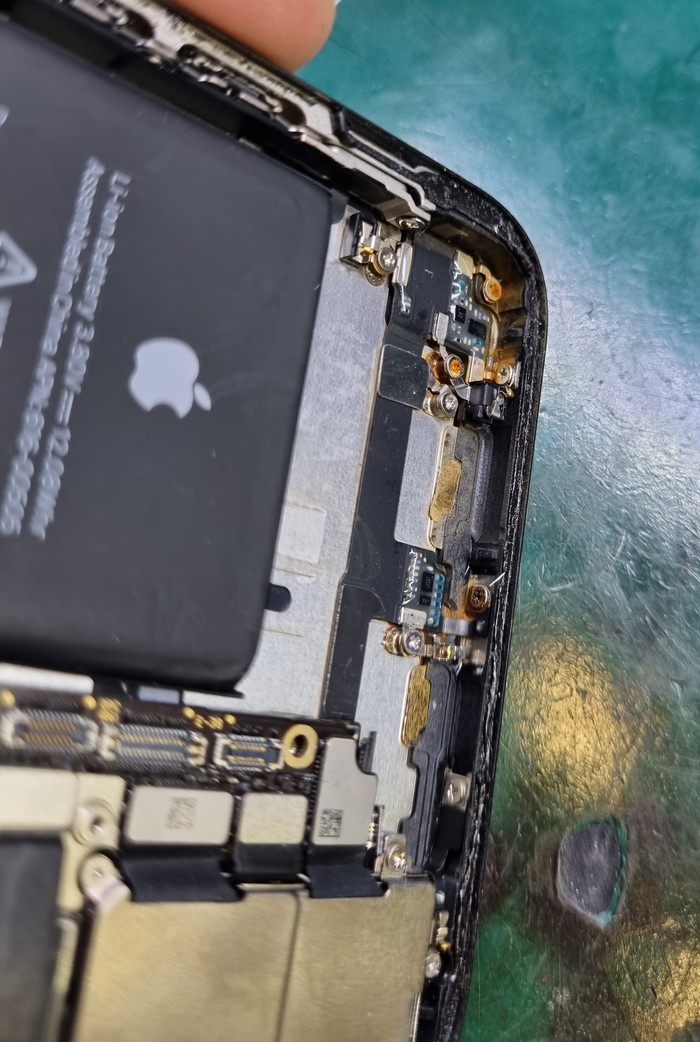

Теперь плавно спускаюсь к шлейфу антенн wifi, gps и сотовых сетей. Тут сгнили линии питания микросхем, расположенных на шлейфе. Там постоянно 3 вольта и сопротивления на красных точках нет.

Снимаю коннекторы

Сгнившее восстанавливаю, но сопротивления всё так же нет, а эта линия, через фильтр идёт напрямую к интерфейсному контроллеру питания и есть вероятность, что его просто выбило по этой линии, причём остальные его функции будут работать исправно.
Значит пора времени располовинить плату и посмотреть тот самый фильтер на предмет повреждения, предполагая, что ремонт будет не таким уж и серьёзным

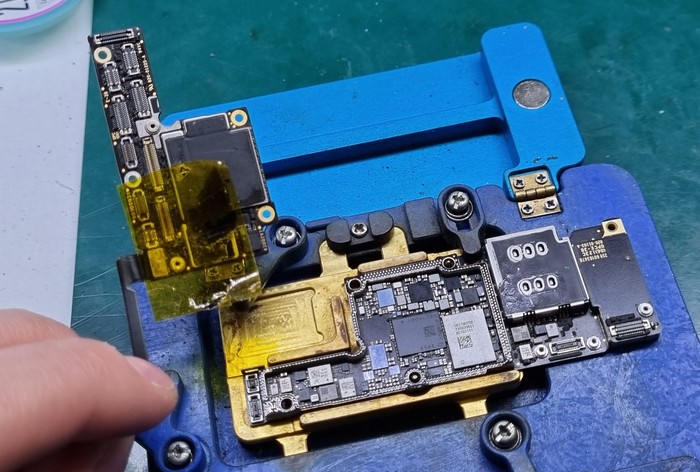

Укладывается на нижний подогрев и распиливается пополам

Отмеченный фильтр и был пробит, так как после него сопротивление есть.
Ай хорошо)

Делаю перемычку в виде капли припоя

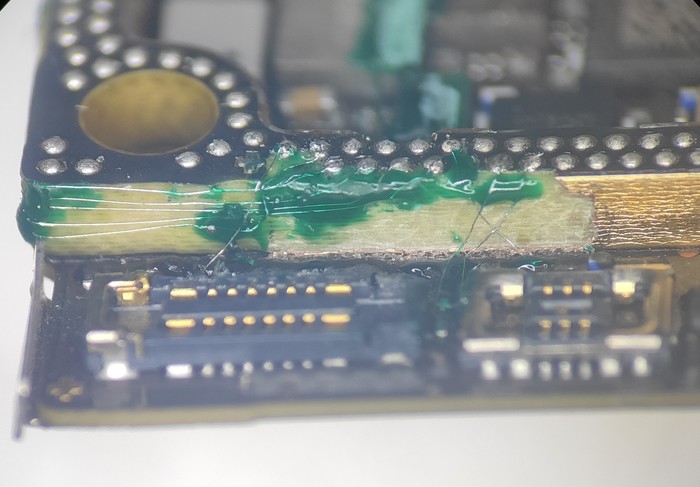

Осматриваю всю нижнюю rf плату, зачищаю рамку платы по кругу и в трафарет для нанесения припоя

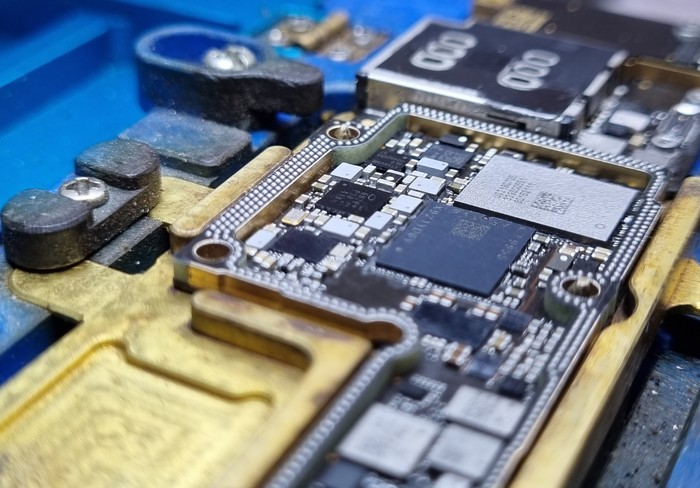

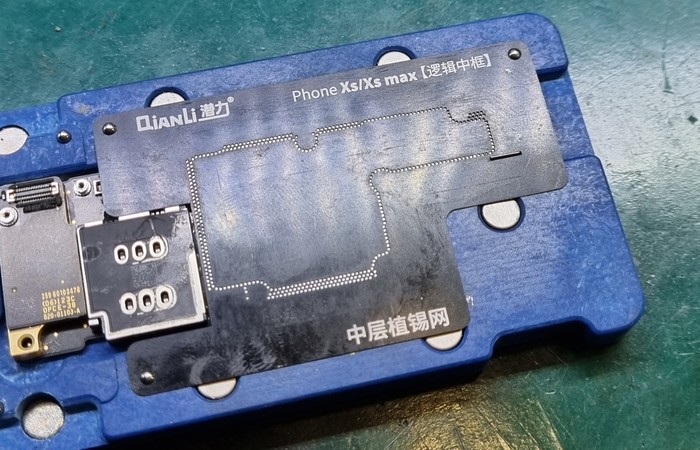

Ошариваю в трафарете

По итогу вышло вот так

Припаиваю половинки и пробую запускать.
Но увы, проделав всё это, я вернулся к тому же лишнему потреблению в 10мА и незапускающемуся телефону с потреблением 140мА

На этом я прекращаю ремонт телефона и откладываю его на подумать, так как затрачено и так слишком много времени и нужно быстренько сделать текущие ремонты. Ну в общем отвлечься.
5 часов работы прошли на данный момент впустую.

Телефон ещё в ремонте и судьба его ещё не определена)

Конец первой части...

Задать вопрос по утопленным телефонам можно мне или моей жене в инсту, а так же на электропочту, контакты которой можно найти по моему нику в гугле.

Продолжение ремонта напишу через пару дней или как пойдёт)

Увидимся))

Самое главное в ремонте телефона - это интерес его починить.
Так решил и мой подписчик, который стал уже постоянным клиентом.
Приносит свой телефон:

Iphone 7.
История замены аккумулятора довольно интересная.
Имелся в наличии сам аккумулятор и обычный комплект отвёрток.
Что бы расплавить проклейку между корпусом и дисплеем клиент замотал его в полиэтилен и начал варить в кастрюле, ибо фен для прогрева сломался. Какая досада))
После аккуратного демонтажа дисплея обычной плоской отвёрткой образовалась дополнительная проблема - в комплекте не оказалось подходящей отвёртки треугольника:

И было просто решено оторвать защиту дисплея и аккумулятора))

А после замены аккума просто скрепить ремонт дружбой за стаканом сока скотчем))
И всё заработало.
Но есть одна проблема.
Телефон просто так не может быть у меня, а значит что то пошло не так:

Отказал тачскрин. На телефоне остались важны фотографии и заметки. Как спасти?
Правильно.
Дополнительными затратами.
Ремонт нужно сделать быстро, а значит завершаю предыдущий и сразу принимаюсь за этот.
Как по мне, так я уже знал в чём тут дело.

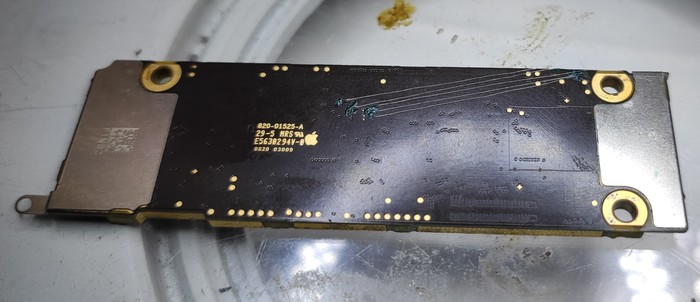

Под оторванной гильзой проходят дорожки от разъёма дисплея до процессора, а значит тут обрыв.

Убеждаюсь что это действительно так и начинаю копать))

Предварительно согласовав стоимость ремонта естественно)
Всё я буду делать прямо в корпусе не доставая плату, во втором слое.

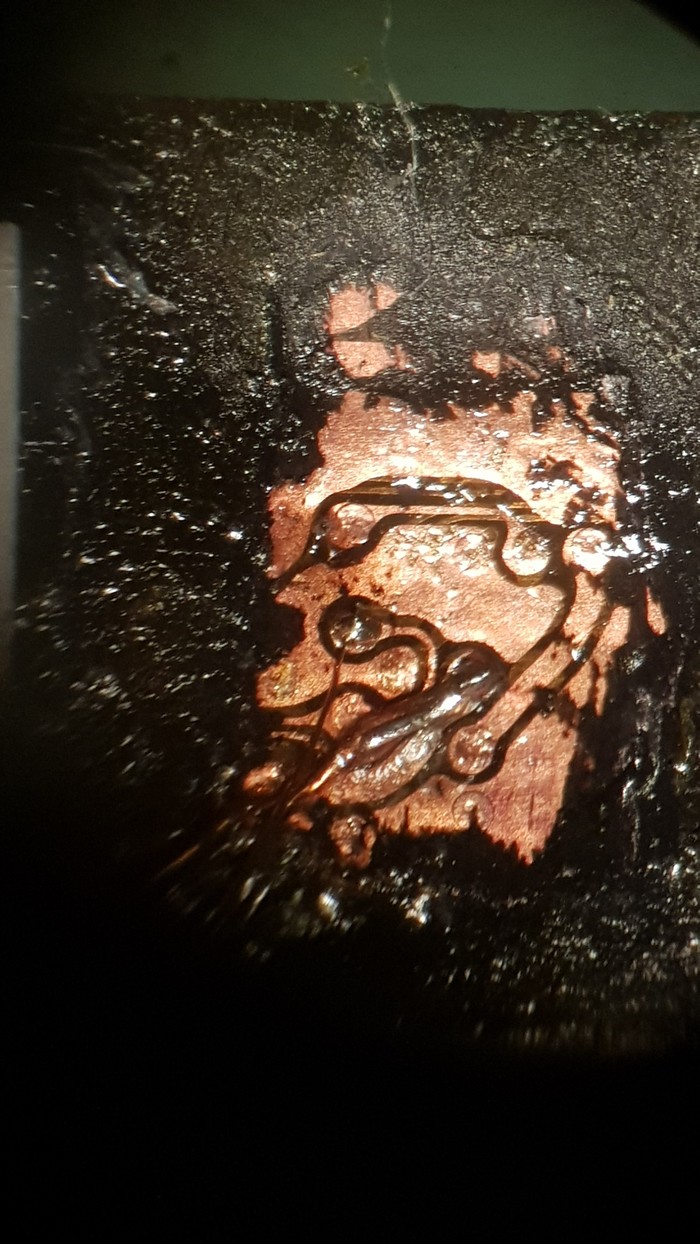

На фотокарточке сверху видно, что одна дорожка порвалась, а значит её нужно поправить.

Лёгким движением паяльника зарабатываю 5 согласованных тысяч за срочный ремонт.

Тач взлетел как положено.
Закрепляю ремонт от внешнего воздействия уф-маской

Делаю заново проклейку дисплея

Закручиваю недостающую защитку и вкручиваю уже обычные крестовые винты на случай, что бы можно было открутить хоть ножом в полевых условиях xD

Обязательно защитный гарантийный стикер для обезопасивания себя

Всё))
Получасовой ремонт завершён успешно.
За место оторванной гильзы оставил пустоту, так как запаивать новую не было смысла, ибо цепляться не за что. Будет пусто.
Особой роли в отстёгивании шлейфов при ударе эта гильза не несёт.

Ремонтируйте ещё.

Задать вопрос можно тут или на почте, контакты которой можно найти по моему нику в гугле.
Так же можно написать в инсту, где так же можно замониторить видосики Ваших текущих ремонтов, которые тут я показывать не хочу.

Увидимся.

И снова добрый)

В общем телефон успешно доехал до Томска и спустя пару дней владелец сообщил, что сеть в его колхозе ловит не так как раньше, а многим хуже.

Начало приключения айфона в сервисе можно почитать тут: Простреленный из Томска. Часть первая. iPhone 11

Странного тут ничего не удивило, ибо я нахожусь в самом почти центре Москов и вышек тут натыкано на каждом доме, поэтому сигнал превосходный (обычно с этим бывает проблемы при возне телефонов с сетью).
Снова договорились об отправке его обратно и доработкой.
Я уже понимал, что предыдущий ремонт, который я делал соплями комариных шишек придётся развалить и искать причины. Возможно есть обрывы или отбиты связи модема с одним из усилителей сигнала, а как искать ещё не совсем придумал.
По факту телефон у владельца побыл 2-3 дня и через полторы недели снова у меня.

Сеть в центре работала отлично как я и предполагал.
Ну что тут сделать, поволок его через всю Москву катать по метро и до дома:

О как) Ловит лучше чем ксиаоми xD
Но правда в некоторых местах по метро слабовато. Технически я не могу представить куда тут смотреть и возможно придётся поднимать каждый усилитель сигнала и снова забирать теху домой для тестов и если всё будет хорошо, то отправлять обратно. А если один из них от хорошего выстрела перестал работать полностью? Опять отправка и путешествия по стране. Связавшись с владельцем я привёл аргументы и договорились менять весь нижний этаж.
Открываю:

Мои этикетки гарантийные, всё чисто и как положено.
Перед отправкой человек написал и захотел себе 512gb памяти засунуть в... телефон)
Как пожелаете.
Действий план таков:
1. Увеличить память.

2. Тут должна быть ещё одна проблема, но я запутался в последовательности ремонта и удалил её. Ниже расскажу о ней)
3. Заменить нижний этаж с переносом микросхем.

Слизываю калибровки и серийники напрямую из телефона через провод и записываю их в свежий пролтеррабайтный чип:

Тут как обычно. Спилил - зачистил - запаял. Ничего нового и сложного. Заострять внимание не буду, ибо в моих постах этого достаточно:

Но отформатировать чип под файловую систему 11 Айфона я забыл и пришлось заново снимать его с платы и делать как нужно. Так же убрал привязку чипа wifi, ибо менять его не хотелось. Пусть остаётся в своём компаунде.
После небольшого нагрева весь мой ремонт из предыдущего поста развалился, о чем свидетельствует непрошивка телефона))

Ладно. Уговорил. Подготавливаю нужное для переноса. Модем:

Стекляшку памяти модема (обвёл кружком) я трогать не стал, ибо после выстрела и его вибраций по плате она после демонтажа может сдохнуть. Или развалится. Поэтому, пока работает, считаю инфу из неё через провода:

Далее запись таким же методом в новую плату и быстрая подготовка микросхемы к монтажу:

Итог:

Чисто и красиво. Всё как мне нравится.

Изёбываюсь с трафаретом и шлейфами прошиваю трубку в таком состоянии:

Десять минут ждал не двигаясь.

Кстати всё прошилось успешно:

Как и заказывали)

Но вот wifi не заработал. Не отвязался. Жаль. Так не хотелось делать его, но ладно. Демонтажирую, чищу место для посадки:

Готов:

Ошариваю раму и запаиваю платы:

Собираю и тестирую такими же катаниями по столице:

Кстати, ловить стал хуже чем раньше, но стабильно.

Пакую и отправляю.

Итог: ещё одна неделя в сервисе и +16000 рупчиков за доработку и объём памяти 512gb.

Общий итог выстрела - 30000р)

Увидимся...

Рано ещё)

Спустя 3 недели телефон прибыл в роскошный Томск России и сразу же человек сообщил, что через раз работает фейс лица, а потом и вовсе сдох...

Да чтоб тебя.

И не заработал NFC. Ну тут понятно что я лох и не перекинул его родной чип с низа платы, а вот фейс это конечно напряжно, ибо работал перед отправкой, о чем свидетельствует видео. Всегда снимаю работоспособность, отправляю человеку, а он уже оплачивает и я отправляю.

В общем труба снова ко мне)

Приехал он уже в начале декабря.

2й месяц катается и 2 недели в сэрвисе ремонтится.

Вот обида. Делаешь, отправляешь, а он в дороге разваливается. Случается не часто.

Из сотни отправок первый сдох iphone 6s от статик. На обратном пути от владельца выбило проц по линии оперативной памяти, а делал аудиокодек...

Второй телефон mi5, который уезжает рабочим, а приезжает к клиенту невключающимся, потом опять в сервис - врубаю его на зарядку и он работает неделями. Отправляю - работает пару дней и дохнет) Отреболлил оперативку из принципа. Человек недавно получил. Жду отчёта xD

Третий телефон mi9 с расслоением текстолита. Тоже 3й раз катается, но приехал уже печальным и сейчас стараюсь запустить хоть как то.

И четвертый этот айфон.

Это из самых запоминающихся с доставкой)

Телефон приехал и жена сразу полезла настраивать фейс. Настроила. Разблокировала. Ну вроде работает. Через час берёт, а он уже не алё. Сбросила и больше он не смог)

План таков:

1. Перепаять родной чип NFC.

2. Доделать face.

Это случай гарантийный, поэтому делаю уже бесплатно.

Распаял плату, перепаял чип.

Но увы, он не заработал. Я очень долго возился с ним, почти 3 недели, прежде чем стало ясно, что чип не пережил демонтаж. Умер. Он очень тонкий и хрупкий, находился как раз рядом с местом выстрела. Причём я немного разобрался с осциллографом и команды от процессора приходили, но чип молчал. Более того, он просаживал всю линию модем-вайфай-нфц и при перезапуске телефона wifi бывал неактивен пару секунд. Пришлось питание nfc отрезать и забыть про него. Жалко, но такое случается и этот чип замене не подлежит (пока что).

Опечалив человека продолжаю ремонт и разбор проблем с фейсом.

На коннекторе фронтальной камеры я обнаружил обрыв по 1.2v:

А генерирует его тот самый контроллер питания камер, который я ремонтировал в предыдущем посте...

Снимаю его и вот:

Оторван ещё один контакт, хотя изначально он был на вид хороший и устойчивый. Он просто остался на микросхеме. Чуть выше виден мой продублированный. Держится)

В общем восстанавливаю его и всё:

Далее привожу плату в презентабельный вид:

Снова делаю проклейку дисплея:

Собираю, тестирую неделю и отправляю.

До сих пор вроде работает)

Итоги секундного выстрела:

Mесяц в сервисе.

30к денег за ремонт.

3 двухмесячные поездки в доставке плюс её стоимость.

Mёртвый NFC.

Новый объём памяти(было 64gb, стало 512gb).

Новое неавторизованное заднее стекло.

Израсходованно 4 проклейки дисплея общей стоимостью 1200р)

6 или 7 распаек платы.

20см серебряной проволоки xD

Стреляйте ещё.

Запомнится мне этот ремонт надолго.

Отправить телефон мне можно по почте или связаться по нику в Гугле, а так же мониторить фотки и опросы следующих постов в инсте.

Грядущие посты:

Цена данных защищённого телефона. Батя утопил, батя платит. Oukitel.

О "конфиденциальности" инфы и многократных поездках в сервис. iPhone XS.

Как не нужно варить айфон в микроволновке. iPhone SE

Проще купить б.у, чем делать этот. Тот самый телефон с Авито. iPhone X.

Какой пост сделать следующим?

Я всё.

Увидимся))

Добрый.

Телефон прибыл по почте с "дикого" востока России.

Ну это, типа, восточнее Москвы)

Куплен новым, даже почти не поюзанный временем, правда словил пулю от пневматического устройства и начал перезагружаться каждые 3 минуты.
Трубка в ауте) Использование в таком виде изделие невозможно, ибо сеть, камеры, фейсы лица, вахля так же отсутствовали)
Попади она чуть выше на полсантиметра и телефон смог бы полноценно работать, кроме камер.
Да и зачем они, если не уметь ими пользоваться?
Кисок фотать разве что)

На фото видно, что пострадала одна стойка крепления платы к корпусу, а так же на плате есть небольшая вмятинка.
И кажется, что паниковать незачем, всего то 3 квадратных миллиметра в верхнем кусочке повреждено, но это заблуждение.
Распаиваю плату:

На нижнем этаже сразу увидел отбитый дроссель на питание микросхемы вспышки фонарика. Ага, одну проблему видно, значит весь ремонт будет происходить в этой области платы.
Конденсатор отлетел и прилип на верхушку платы и засел рядом с питальниками

Ну прямо удачно, удачно) Он оказался сразу пробитым и действовал как перемычка. Доля миллиметра и привет короткое замыкание по 2.85v линии питания камер. А мож и коротнуло уже, раз камеры не раб.
Тут обошлось, наверное, и поэтому начинаю разбор ситуации с сетью и вифи.

На карточке я обозначил красным ряд контактов, куда пришёлся выстрел, где 2 контакта развалились и зелёным показал, куда они следуют. Часть линий взаимосвязана и например зелёная SPMI_AOP_TO_RF_CLK_R  и SPMI_AOP_BI_RF_DATA_R является синхронизацией модема, вайфая и нфц с процессором.
Значит надо восстановить)
Буду прокладывать магистраль.
Делаю насечки на раме и припаиваю две проволоки серебряной летающей линией, как говорят друзя китайцы)

Ну как то так. Сопротивления в норме, всё вроде есть. Остаётся разобраться с камерами.
Так как в это время у меня на ремонте было 2 таких айфона (ремонт одного из них я показывал ранее О долгих ремонтах. iPhone 11), то я сразу подкинул основные камеры для проверки, но результат остался прежним - камеры не раб. И да, плата работает корректно в распаянном виде, поэтому проверял без запайки.
Значит пора времени замерять и думать.
По замерам на коннекторах всё хорошо, а значит микросхемы, которые отвечают за питания камер не работают или не получают команду на работу. Так как они так же находятся в этой простреленной области, то имеет смысл их поднять с платы и проверить чистоту контактов под ними.

Вот и проблем) Отбит PP_CAM_PMU1_VDDL_BUCK0. Эта линия контроля запуска и стабилизации питания других микросхем раздачи напряжений.

Для тех кому интересно как это работает:

Зеленая линия, которая идёт от микросхемы в дросселю это основное питание для стабилизаторов и микросхем раздачи напряжений на камеры. Зеленое от него и идущее в другую стекляшку тоже самое, только отбитый контакт занимается чтением напряжения на этой линии. Если резко короткое замыкание - сразу же дает команду отключить питание, чтобы не сгорел дроссель, потом снова можно включать. Да, что то наподобие электронного предохранителя. Или, например, если питания не хватает, то предложить повысить силу тока в цепи (момент, когда камера телефона фокусируется на обьект или идёт переключение на вторую камеру, что бы дать остаточное питание и резко не обрубать ток).

Как только Вы включаете камеру, то стекляшка, получая питание и команду от интерфейсного КП в виде 3v начинает генерировать 1.2v на верхнюю камеру и дает разрешение на ещё одну стекляшку, которая генерирует ещё одно 2.925v дополнительного напряжения, которое так же управляется основным контроллером питания камер. И тут камера начинает работу и выдавать изо. Как она это делает расписывать не буду, ибо это еще инфы на пост получится)

Но так как контакт по зелёной линии не алё, то микросхема видит, что на этой линии пусто и не даёт разрешение на запуск питания. А значит камера работать не будет. чОрный екран.

Всё просто)

Исправляется  это легко и быстро. Перемычкой:

Зачищаю припой на раме и достаю колодку для проверки без спайки двух плат:

Проверяю камеры и вай-фай:

Остаётся заново накатать припой на рамку и спаять две платы.

Привет, мой лысый лобок из прошлого xD

Сеть, нфц, Фейс и камеры заработали, но отвалился вай-фай и перезагрузки никуда не делись.

Снова распаиваю платы и замеряю сопротивления на контактах. В общем от нагрева посыпались остальные нестабильные пятаки...

После согласования было решено сначала не менять весь низ платы, а восстановить эту, тем самым не увеличивая стоимость и сроки ремонта(плату нужно было заказывать из Китая, а это + месяц к ремонту).

В общем начинаю прокладывать новые дороги:

Видите перемычку? А она есть)

Добавляю ещё немного:

Вид с боков:

Запаиваю раму на удачу, что всё будет хорошо работать и проверяю:

Как перед этим выяснилось перезагрузки возникали из за обрыва цифровой шины i2c1, идущую на микрофон основной камеры. Система его не видела и давала команду на перезапуск устройства в надежде на нахождение его в системе после перезагрузки)

Умно, но лучше бы после например трёх неудачных попыток проц забивал бы на это работал дальше.

Вот по факту - вышедший из строя микрофон, это уже нерабочее устройство и в данном случае авторизованный эпл предлагает замену устройства по гарантии или с доплатой на новое чуть более 50% от его стоимости. Здорово да?

Ну или можно заменить микрофон или шлейф в кАнторках, вроде моего шалаша подешевле)

Но опять таки, перезагрузки могут возникать по разным причинам и зацикливаться на микрофоне не стоит. Все проблемы можно найти только после диагностики.

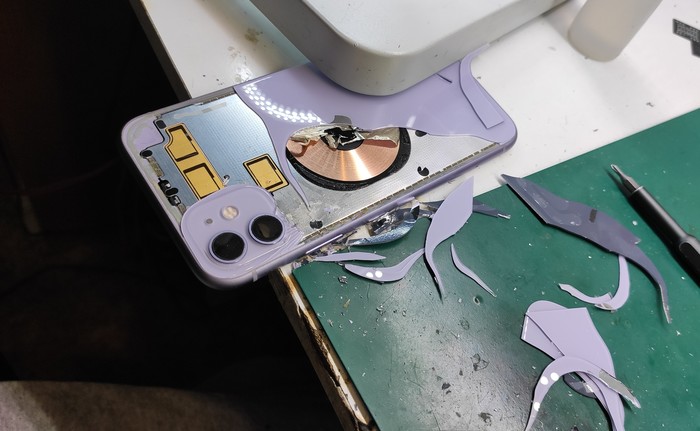

Итак, остаётся дело за малым - замена заднего стекла. У меня нет лазера, поэтому сие деяние я делаю вручную:

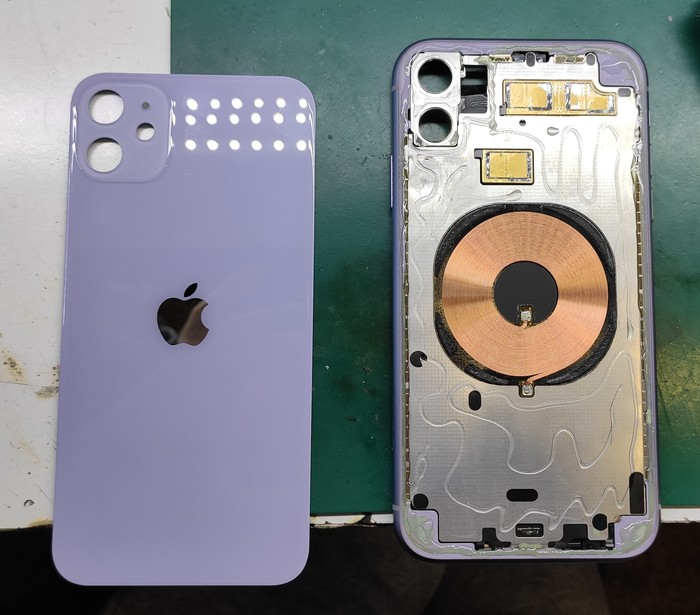

В то время ещё не было крышек с увеличенным отверстием для камер и приходилось выпиливать окна изнутри, поэтому получалось вот так:

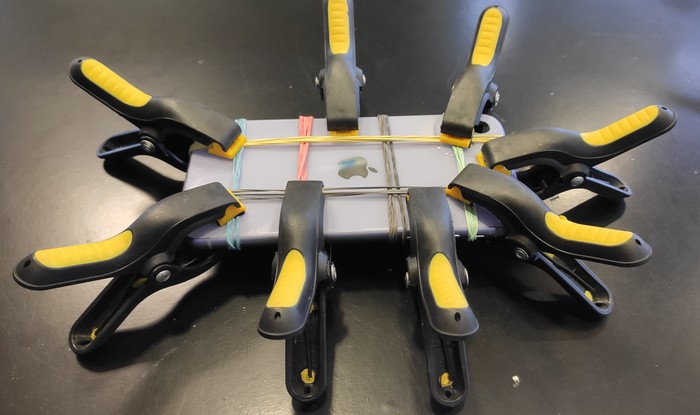

Клею под всеми видами креплений)))

Потом сборка и проклейка дисплея с наклейкой гарантийной этикеткой, всё как обычно:

Пара дней тестов и отправка обратно в Томск)

Итог - 15к денег и неделя лежания в сервисе.

Дело было в начале октябре того года.

Конец первой части...

Инста для мониторинга вопросов и задавания картинок в ленте.

Голосовалку на тему следующего поста сделаю после второй части...

Увидимся)))

Обращаюсь к лиге строителей. Как считаете, как перемычка могла так износиться?

Вот фото соседних окон для сравнения
