Серия «Микропайка»

Запрос на ремонт у меня начался со следующих слов клиента:

Решил я значит сам почистить ноут о пыли...

Итог:

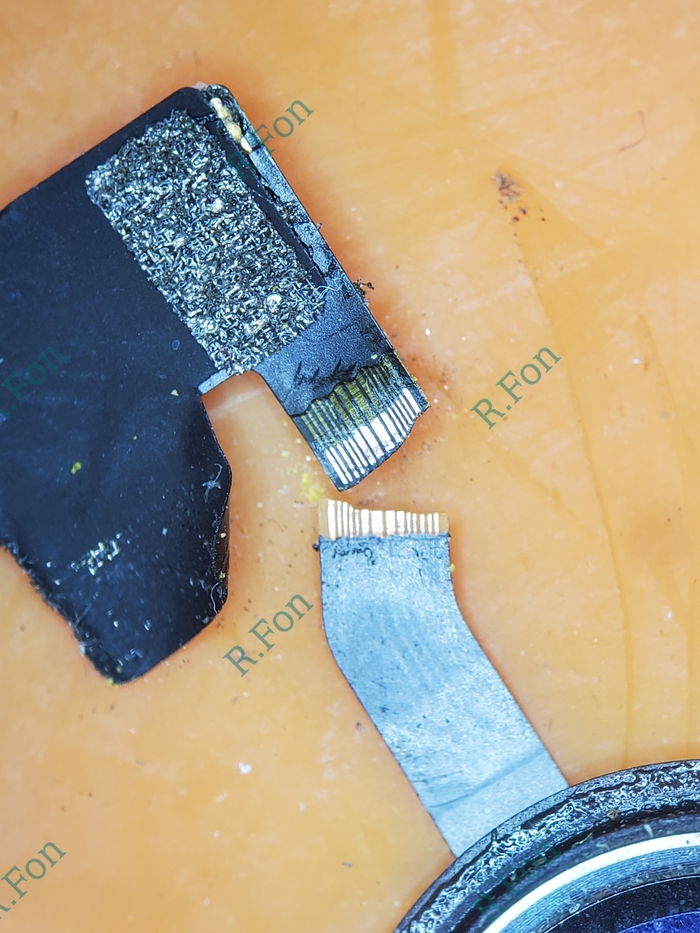

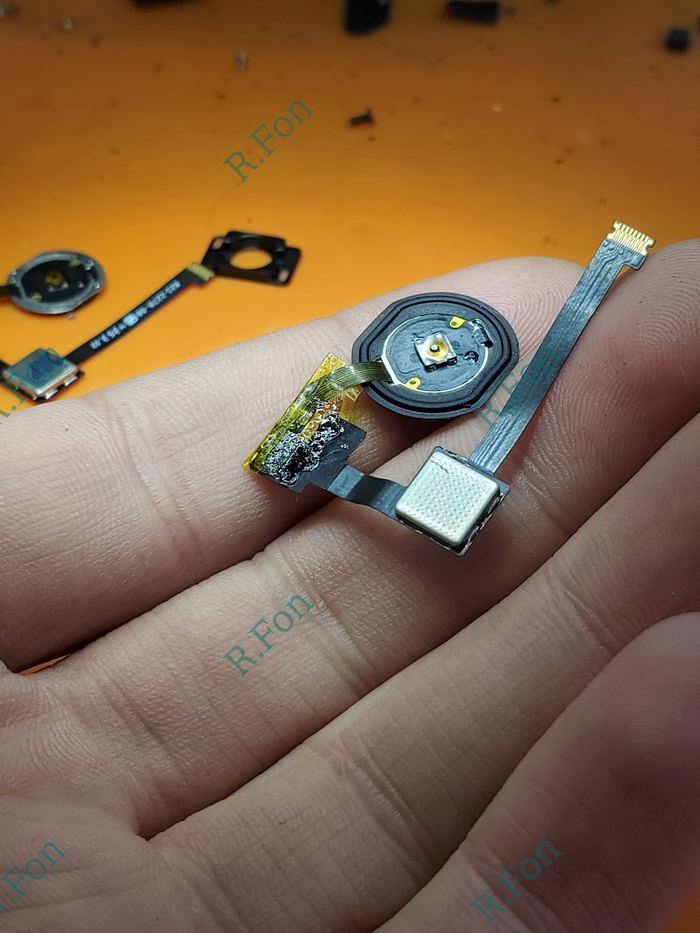

При извлечении платы шлейф кнопки зацепился за охлаждение и вышел с платой, а сама кнопка осталась в корпусе)

Казалось бы заменил и хорошо, но нет.

Это сканер пальцев отпечатка TouchID и он привязан к процессору, а это значит, что любая другая кнопка будет работать как кнопка включения, а сканер нет и привязать новый нельзя!

Ноут рабочий и используется для всяких законных безопасных действий и блокировка его даже на "уйти гуся подушить" обязательна, как и сложный пароль и вводить его каждый раз крайне долго, поэтому палец тут очень нужен.

Временно на замену куплена другая кнопка, а это, отдельно от ноута, принесли мне.

Для работ мне потребуется несколько видов проволоки и сверхтонкое жало:

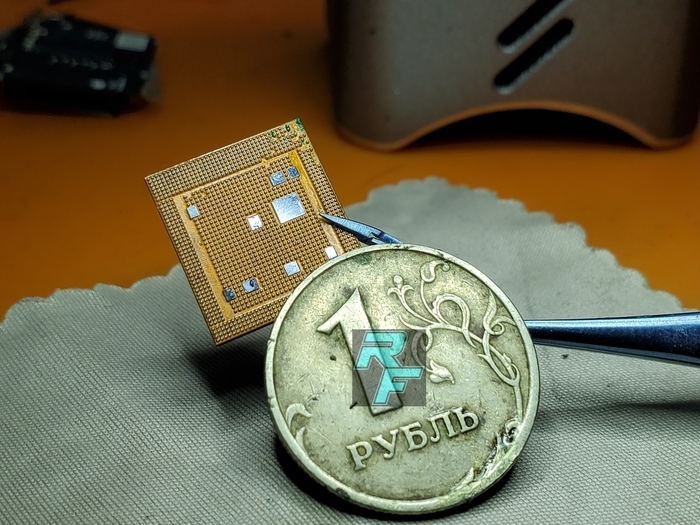

Не, давайте вот такое сравнение на рубле рядом с моим крашенным волосом:

Будут нужны размеры, диаметром 0.02мм, 0.008мм и на случай приготовил 0.004мм.

Для закрепления места разрыва шлейфа буду использовать металлическую клипсу, сделанную из минусового контакта батареи телефона. Устойчивая и мягкая:

Клипса приклеена на обычный клей-момент, поэтому на долю миллиметра шлейф уехал, но второго шанса тут не было))

Вот поближе. Ширина шлейфа ~4мм

Далее фиксируется к столу, чтобы не елозил)

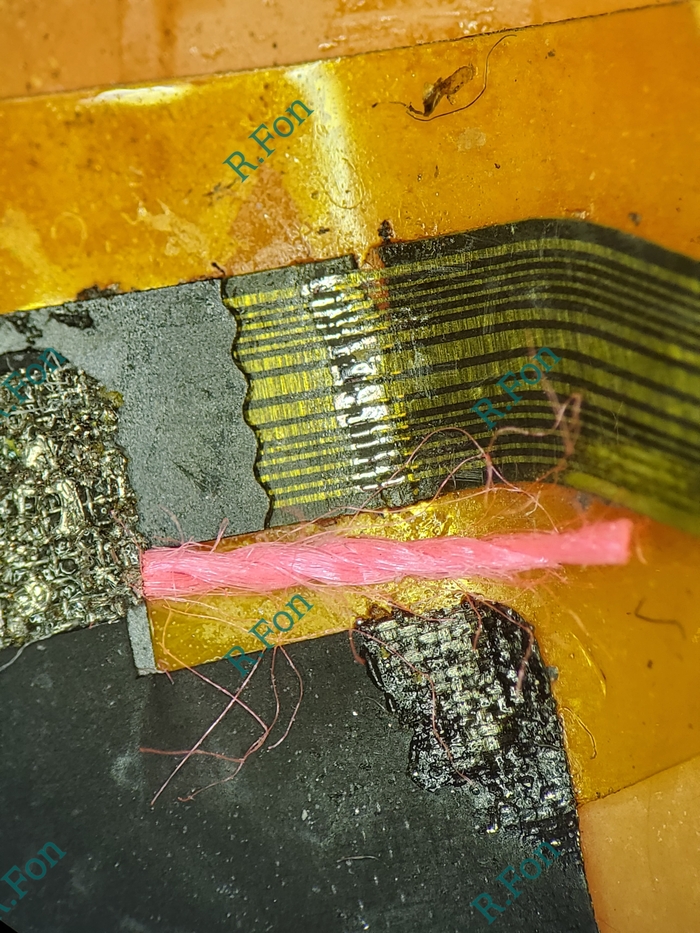

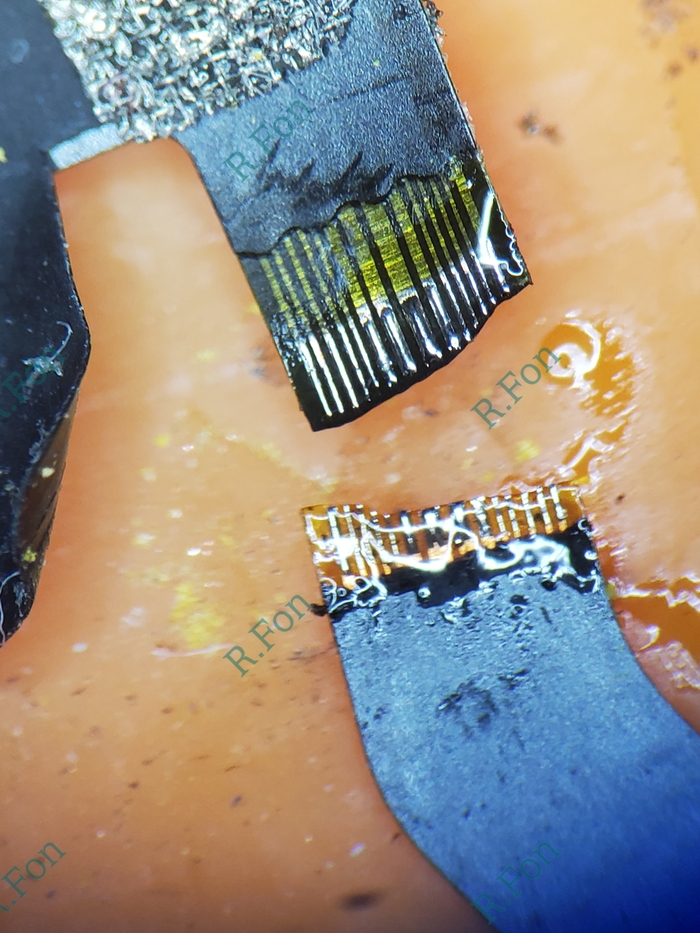

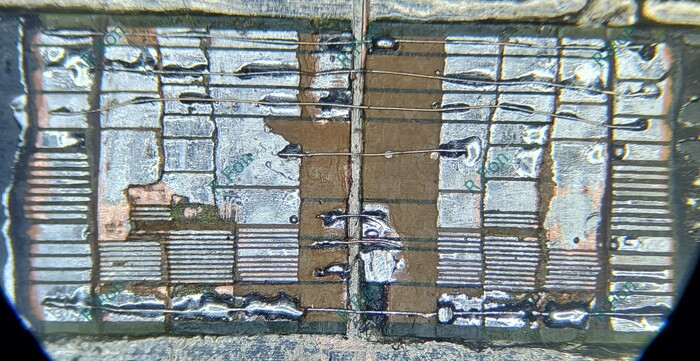

И спустя 15-20 минут получается вот это:

Первый слой фиксирую обычной уф-маской

Сверху делаю каплю моментом и закрываю клипсу

Для данных работ использовалась проволока диаметром 0.02мм и 0.008мм. Вот масштаб рядом с покерфейсом мелкого комара:

Но я не показал проволоку 0.004мм, так как она очень хрупкая и не подходит для данных работ, но вот на досуге сделал из неё пружинку, намотав на свой же волос:

Клипса чётко вписалась в корпус ноута

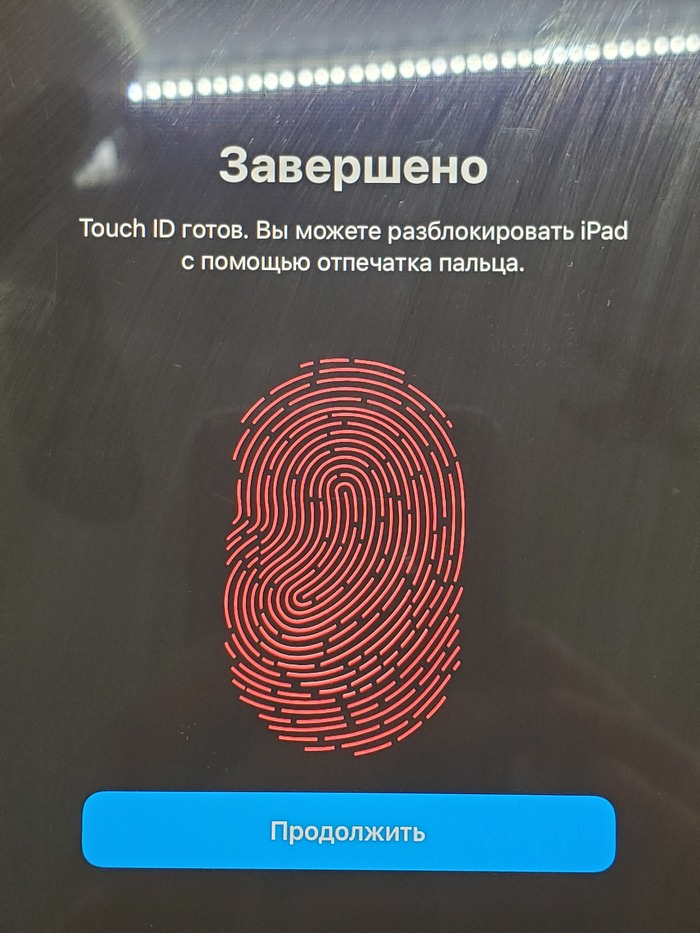

Ну и собсно результат:

Данный вид работ стоил клиенту 10 тысяч рублей. Мои времязатраты примерно полчаса на подготовку и исполнение.

А мог бы у меня просто почистить ноут за 5 тысяч xD

По теме микропайка от меня есть ещё более изощрённые виды работ, где используется шлейф с 5 слоями, вот там интереснее:

Да там шлейф немножко отошёл, подпаять нужно. Iphone 13 Pro. Открыли не в ту сторону xD

Да тут просто шлейф подпаять. Конструктив современных шлейфов. Iphone 12 Pro max

А тут, так, ерунда)

А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Китайское из списка:

techo

infinix

Sony

blackberry

Nokia и vertu

Lenovo

Motorola

HTC

Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Не консультирую по подбору техники по параметрам или "посоветуйте самый лучший за такую-то стоимость" - я не консультант в магазине, это лучше к ним.

Переклейкой и полировкой стекла не занимаюсь!

Меняю модуль строго на оригинал сразу!

Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!

Кроме:

Увеличение ssd только на macbook m1/m2/m3 и скоро m4:

Увеличение памяти Macbook Air 13 2020 года с 256gb до 2Tb

Macbook Pro m2 pro a2779. SSD UPGRADE TO 2TB

Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:

Любителям пихать в дырки или Женя, ты чево наделал? AirPods2 vs перекись водорода xD

ОЗУ на m1 и m2 увеличить нельзя!

Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Сайт с ценниками:

rfontech.ru

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Теперь являюсь спонсором первых в России голодных игр соревнований по реболлингу процессоров и переклейке стекла дисплея на время.

Увидимся))0

Добрый.

Есть вот такое старинное изделие:

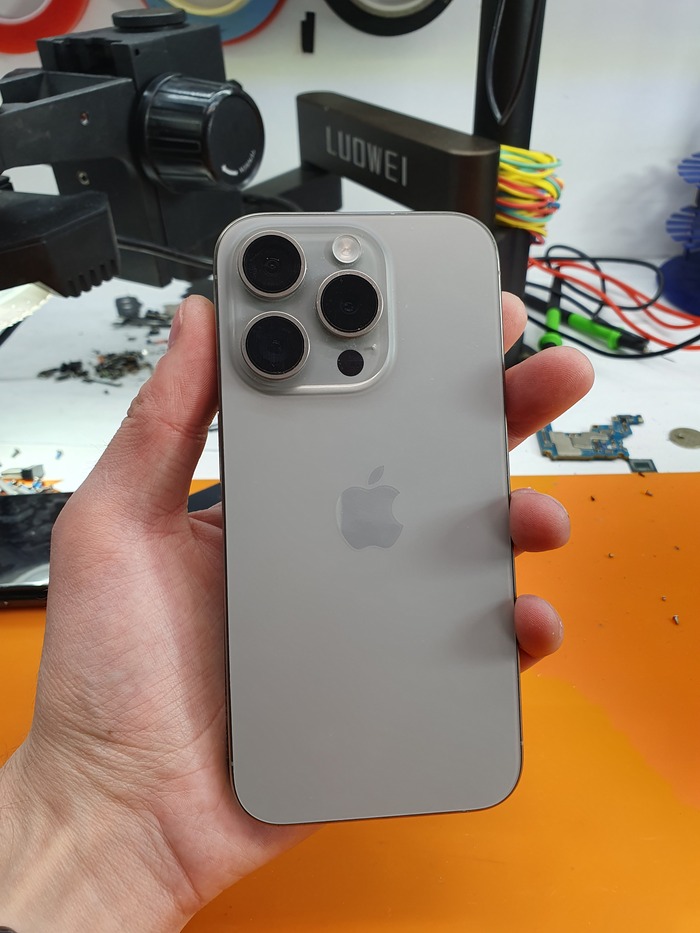

Iphone 15 pro нет изображения.

Предыстории нет. Просто внезапно кино потухло, но телефон продолжал арбайтен, судя по повторяющемуся как мразь будильнику, который отключить не представлялось возможным)

Будименямразь xD

Взрываю консерву:

Тут ничего особенного. Чисто, правда я уже начал откручивать защитный экран, чтобы подкинуть другой дисплей для проверки, так как не рассчитывал, что будет такое дрочево, а планировалась банальная замена модуля и ничего интересного. Такое не выкладываю)

Но и другой дисплей не взлетел, а значит надо всё это дело осмотреть и замерить падения напряжений на коннекторе вывода тиктоков

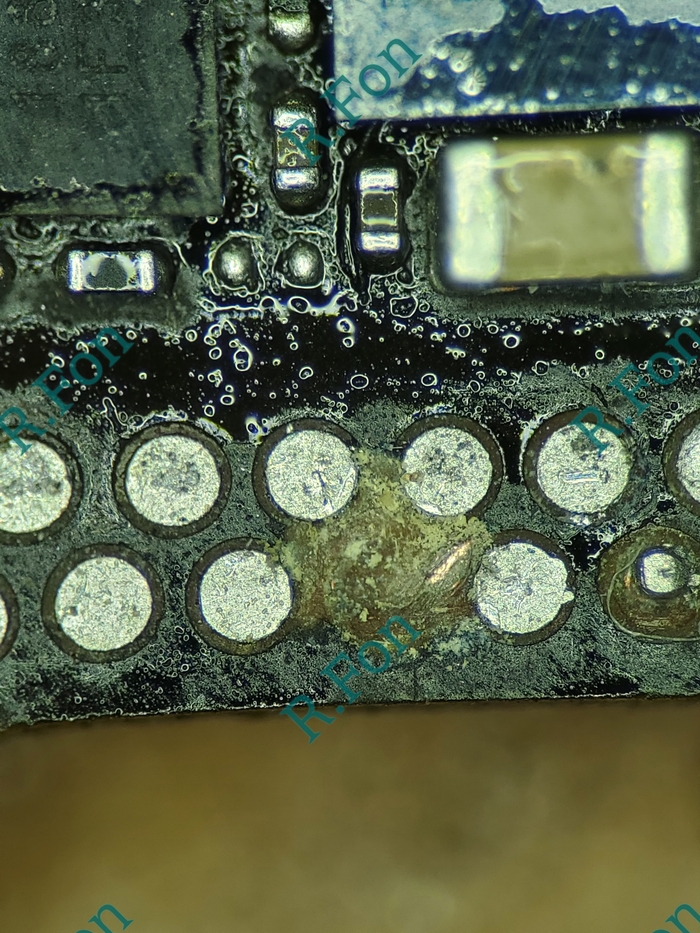

Слегка оплавленный пластик между ножками говорит о том, что тут бесновались зумеры, а на самих этих ножках сплошное замыкание, а это вывод 5.7в с контроллера зажигания дисплея.

А сидит эта радость внутри двухэтажной доски.

Самое время всё это вспахать

Проблему видно?

А так?)

Керамика вышла...

Ну и запаял на радостях другую, предвкушая банальный ремонт

Думаете взлетело?

Не. Я такую банальщину бы не выложил...

Хотяяяя... Уже придумал название для нового поста: "Конденсатор за 25 тысяч. Смотреть с регистрацией и mms"

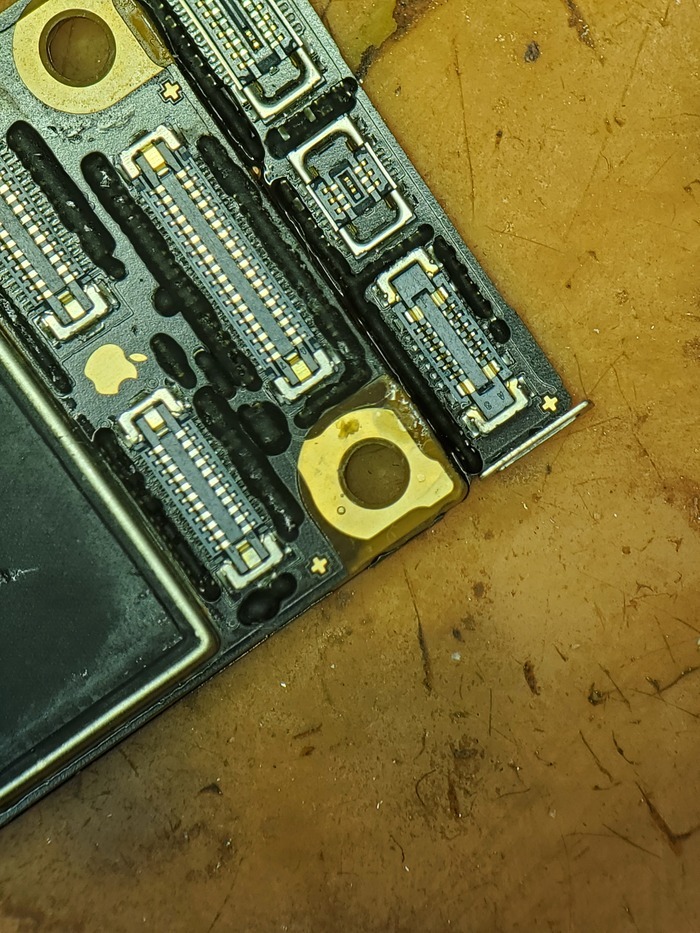

На коннекторе стало никого. Ни замыкания, ни сопротивления. Чисто и пусто.

И дело даже не в этом

Так как одна дорожка всё же была целой и восстановить это нужно, да и делается за секунду

Ну а дальше смотреть совершенно нечего и пришлось потребовать от кондуктора питания дисплея выйти прогуляться до крематория

Греть и отпаивать не стал, просто спилил и тут нарисовалась такая радость:

Немного почистил и уже ясно, что ещё одна дорога сгорела

Всё это делается легко и нежно с помощью одной толстой перемычки 0.08мм, сложенной вдвое

А следом пихается новый КПД (контроллер питания дисплея)

И проверяется без припаивания межплатной рамы. Минимальный комплект для запуска - доска и родной дисплей. Да, к счастью он не пострадал.

1 уведомление в настройках это ругань процессора на отсутствие:

Фейса лица отпечатка

Сотовой сети

Ошибка оплаты NFC

Ошибка камер

Неизвестный источник питания

Но это поправимо и нужно всего лишь заново сделать реболл двух досок

Запаять и собрать всё в родную кучку

Родную проклейку я сохранил и немного помазал праймером для лучшей адгезии старой проклейки и родного дисплея.

В общем всё хорошо.

Стоимость данного ремонта составила всего 25 тысяч рублей.

А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Китайское из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo

Motorola

HTC

Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Не консультирую по подбору техники по параметрам или "посоветуйте самый лучший за такую-то стоимость" - я не консультант в магазине, это лучше к ним.

Переклейкой и полировкой стекла не занимаюсь!

Меняю модуль строго на оригинал сразу!

Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!

Кроме:

Увеличение ssd только на macbook m1/m2 и скоро m3/m4:

Увеличение памяти Macbook Air 13 2020 года с 256gb до 2Tb

Macbook Pro m2 pro a2779. SSD UPGRADE TO 2TB

Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:

Любителям пихать в дырки или Женя, ты чево наделал? AirPods2 vs перекись водорода xD

ОЗУ на m1,m2, m3, m4 увеличить нельзя!

Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Сайт с ценниками:

rfontech.ru

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Да, теперь я стал ещё и спонсором первых в России соревнований по скоростному ремонту телефонов.

Как это было и что происходило есть у меня в повозке

Увидимся))0

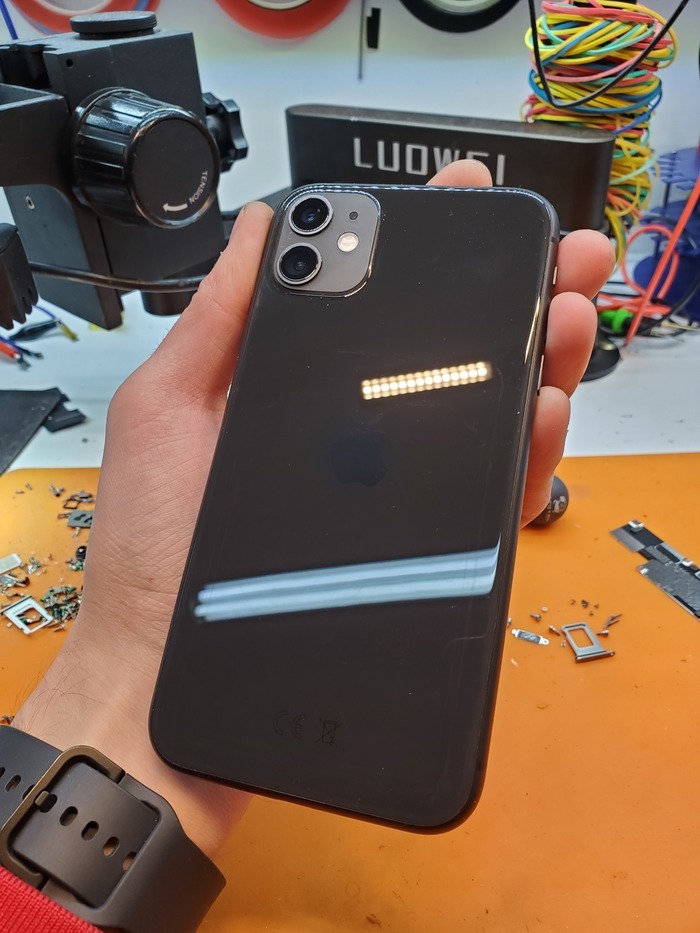

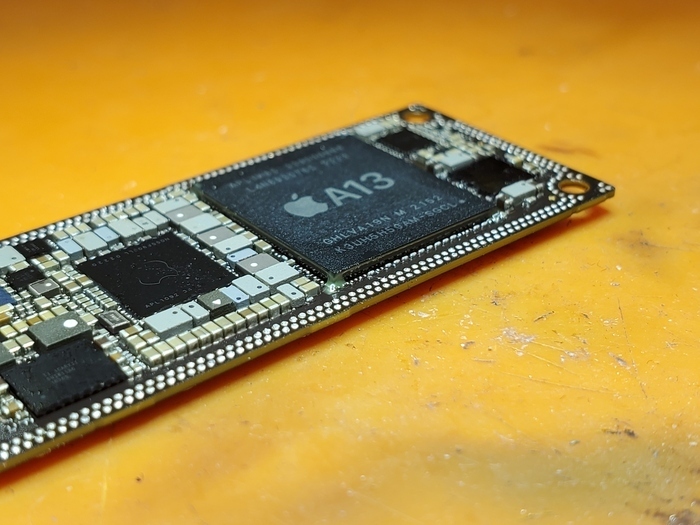

Сейчас покажу ремонт? раритетного iphone 11

Куплен "новым" (ага, в 2022 году) в одном популярном магазине на митинском радио рынке.

Выгуливали телефон пару месяцев и он успешно кончился на яблоке, а после упал в режим рекавери (для ондройдоводов: это такая картинка с нарисованным проводом и компьютером)

Отдали по гарантийным обязательствам, нарисовали акт приёма и были таковы. Через небольшой промежуток времени вердикт: кончился - извините. Вот кирпич, спасибо что были с нами)

Ну клиент его и положил в долгий коробку, где он пролежал ещё год, прежде чем доехал до меня.

По первичному осмотру телефон вообще подавал 0 реакции, поэтому надо взорвать это дело и глянуть что там внутри:

Во! Вот это хорошо, "где винты, Лебовски?" xD

Подключив доску к блоку питания напрямую, игнорируя аккумулятор, запуска так же не было. Тогда скармливаю его компьютеру, где он определился в аварийном режиме dfu спустя 30 секунд. А это уже звоночек.

В рабочем режиме достаточно 10 секунд с момента активации провода до режима прошивки (я это знаю по апгрейдам памяти на любых iphone).

Нипарядак.

Начинаю с первичного внешнего осмотра:

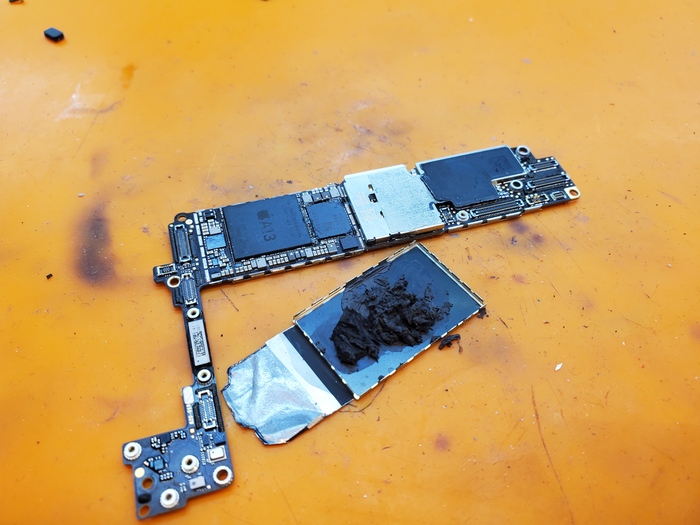

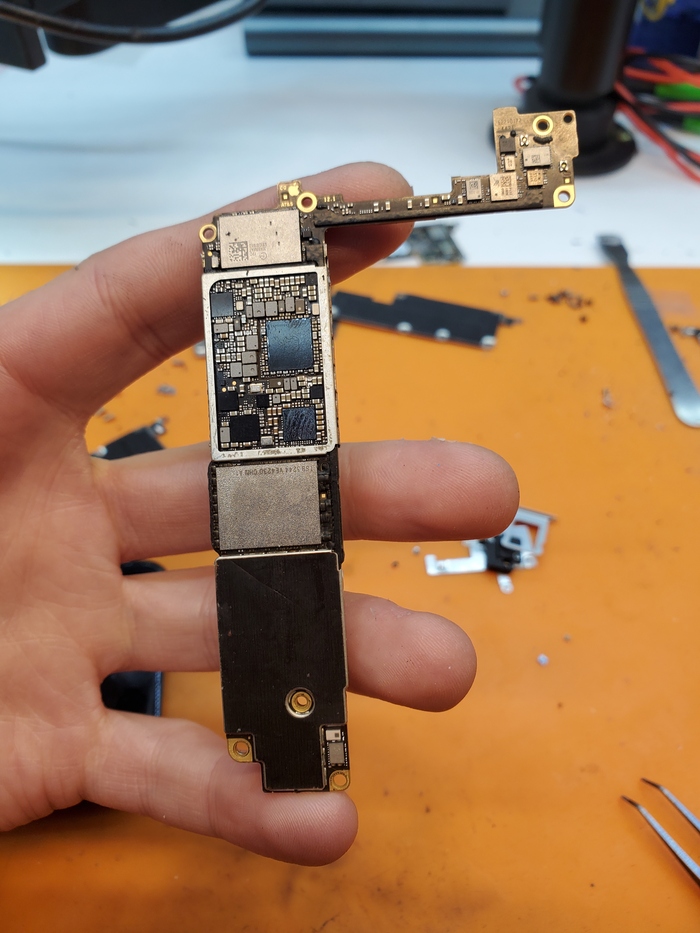

Есть следы флюса, а значит была пайка или прогрев. Разделываю мамку:

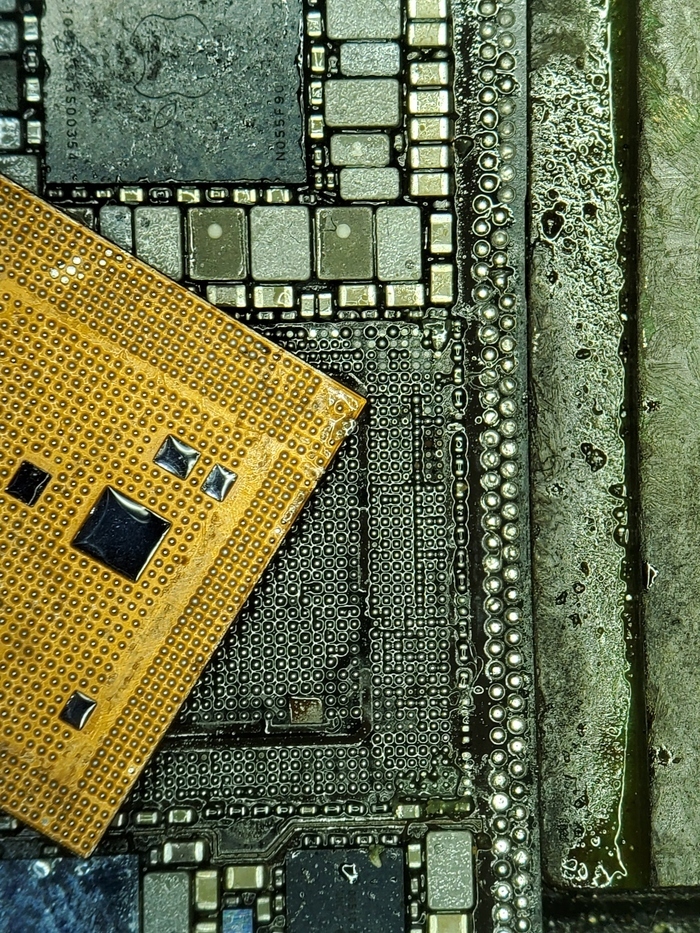

Ну ясно. Реболленный проц. А вот за компаунд по краям плюсик. А этом ли дело? Может не досадили проц?

Снимаю:

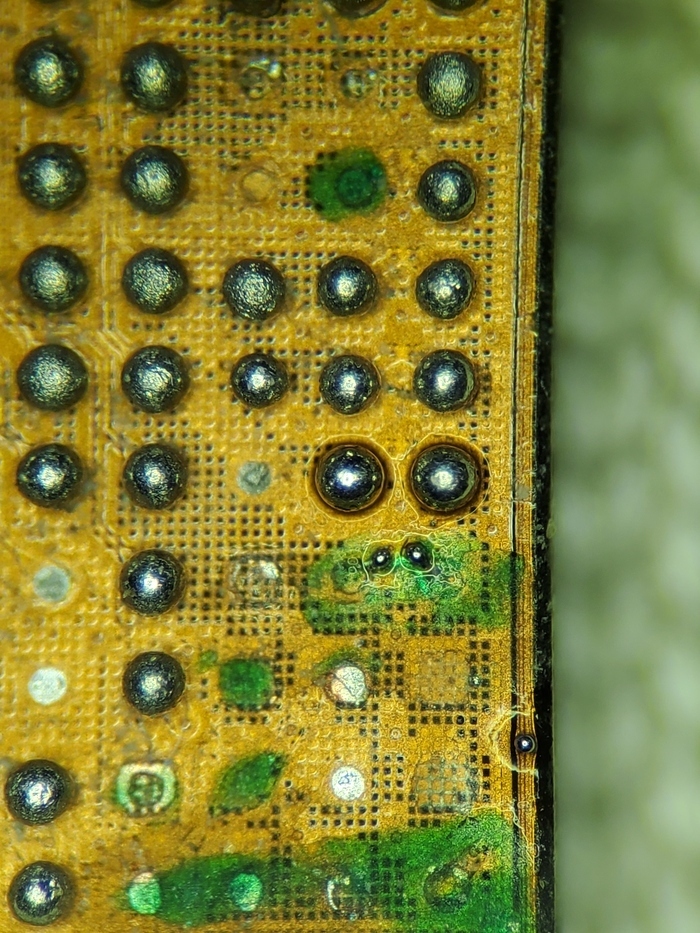

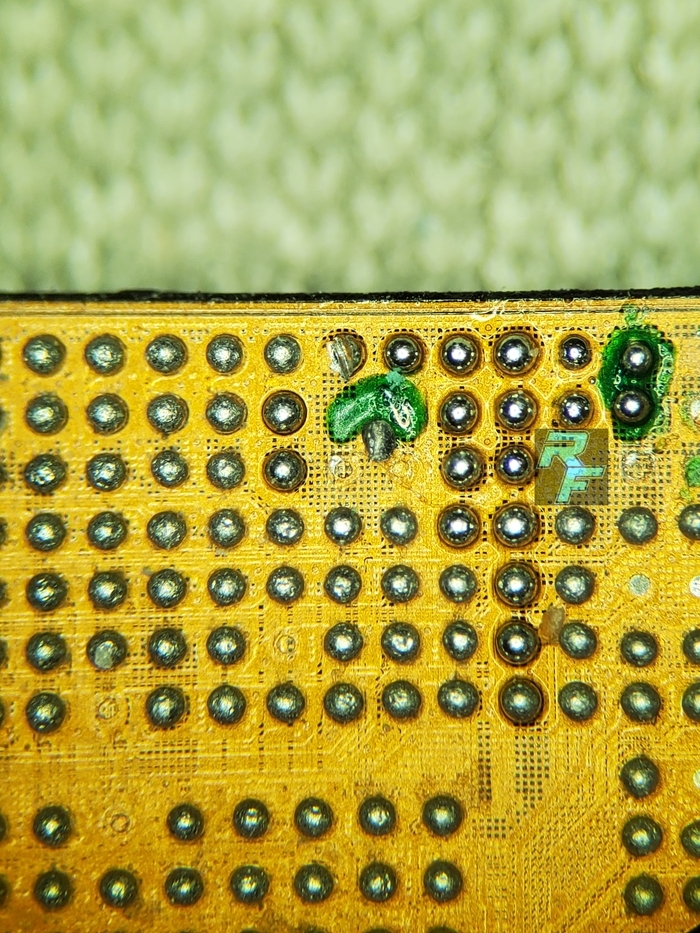

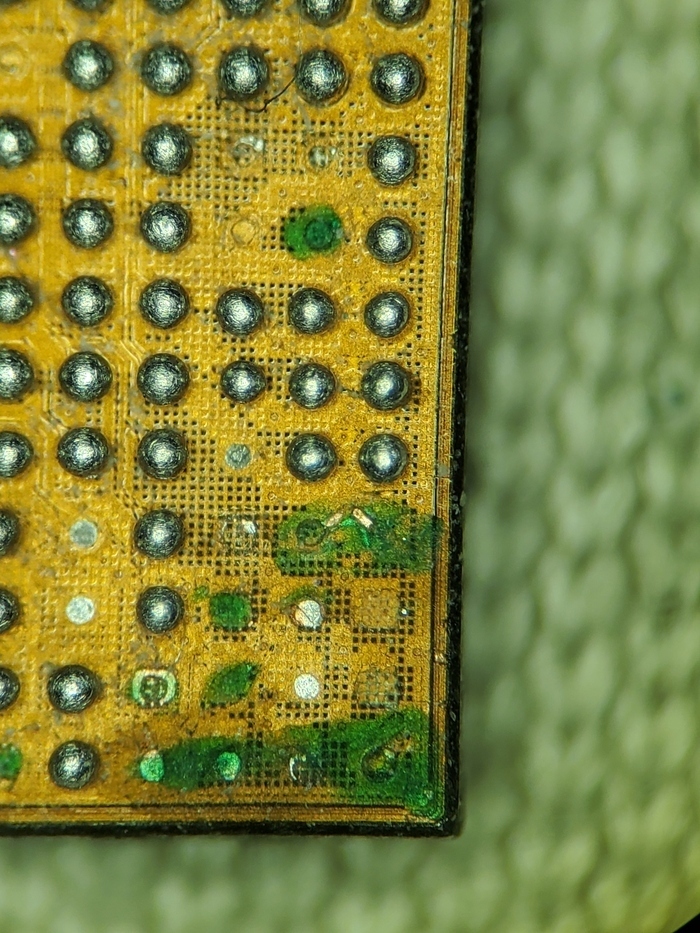

Аааа, ну ясна. Оторвали контакты в углу проца. Это недогрели слегка, причём даже восстанавливать не стали, типа:

А то, что оторваны контакты на вывод картинки на дисплей и тактовая частота на основной интерфейсный контроллер питания это ладно, восстанавливать не нужно. Ага)

Итак, обозначил ремонт в 10 тысяч и попробую восстановить.

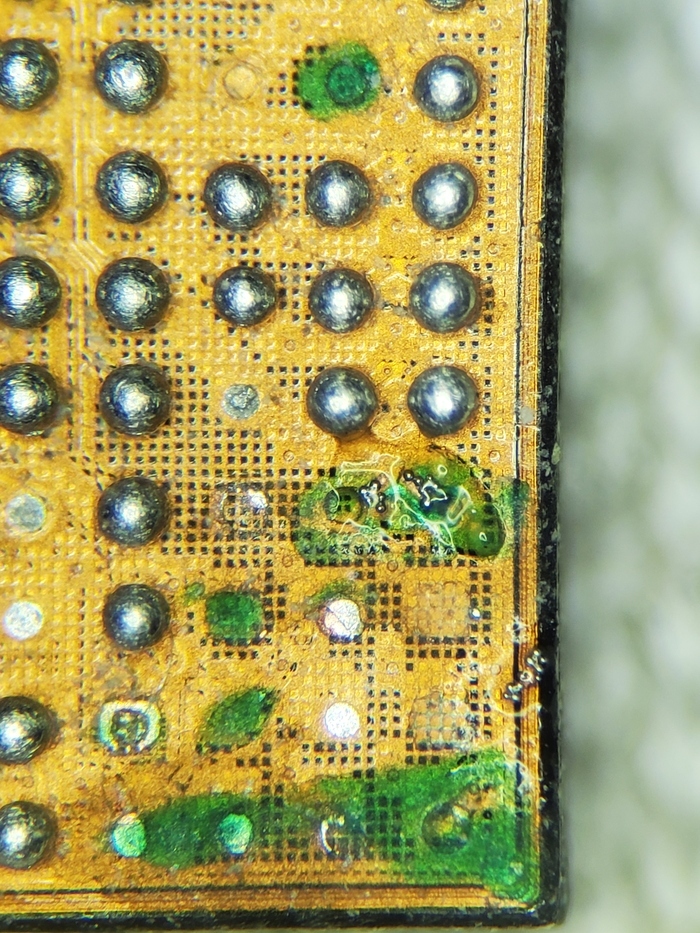

Замазываю ненужные или дублирующие полигоны и скоблю дорожки там где нужно, предварительно раскатав шары заранее через трафарет:

Насыпаю чуть паяльной пасты

И феном с горячим воздухом формирую микрошары:

На которые потом припаяю серебряно-медную проволоку:

Закручиваю в хвосты Бассенджи и закрепляю для устойчивости

То же самое делаю с остальными контактами:

Вот чот типа того:

Масштаб проволоки сопоставил с сухим мордой лица комаром:

Запаял. Не комара - проц. И думаете это взлетело? Нет. Только определение компом стало быстрее. А далее варианты следующие:

А) Снимать весь комплект и делать перенос, что существенно влияет на стоимость и это не поможет.

Б) Тут кончилась оперативная память, судя по тепловизору и поведению телефона:

И нужно спиливать верх проца и сажать новую память.

Но данные тут не нужны, нужен сам телефон и смысл в этом теряется, ведь это будет абсолютно нестабильный кусок яблока, который сдохнет от любого незначительное падения или тряски.

Нецелесообразно отдавать за это 25 тысяч что и было озвучено клиенту, так что тут я беру всего 2000р за диагностику и приговариваю телефон в мусорку.

И это минимальная стоимость диагностики. Максимальная у меня была 15 тысяч, но там был ремонт перед фактом. Шанс ухватиться за малый шанс восстановления данных, от которого я отговаривал клиента. Проиграл.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское барахло из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo

Motorolla

А так же любой планшет от ноунейминговых компаний на модульный ремонт больше НЕ БЕРУ. Только восстановление данных по стоимости в разы дороже, чем сам телефон!

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Прямая дичка:

t.me/RFon_service

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

Штош.

Изначально телефон просто выключился.

На зарядку не реагировал и как обычно понесли в сервис на диагностику.

После непродолжительного осмотра выяснилось, что

Телефон просто был в глубоком разряде, а вот сеть отъехала.

Значит надо самому убедится, что там такое произошло.

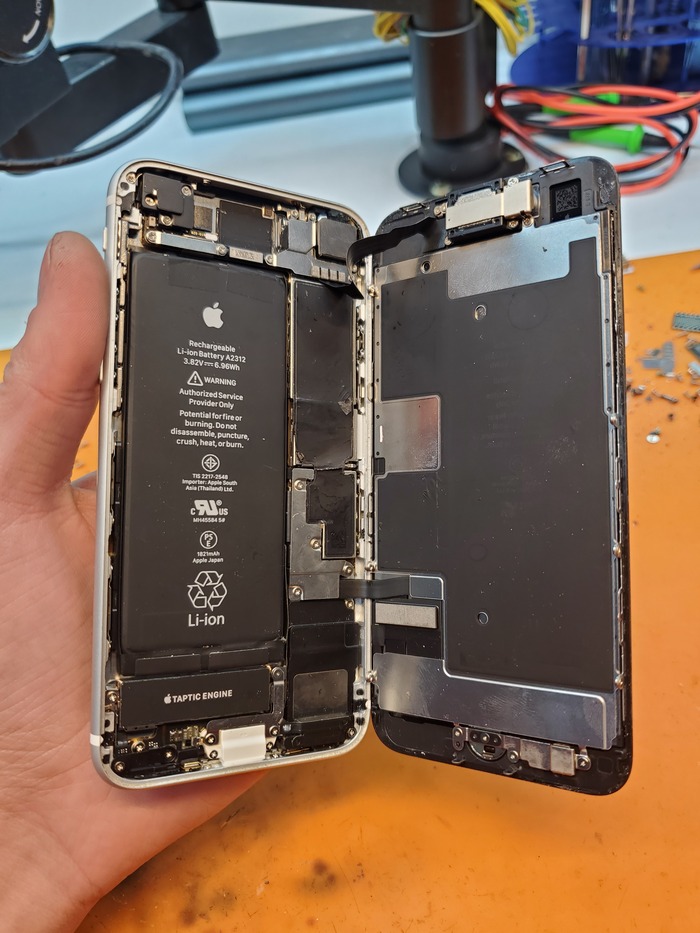

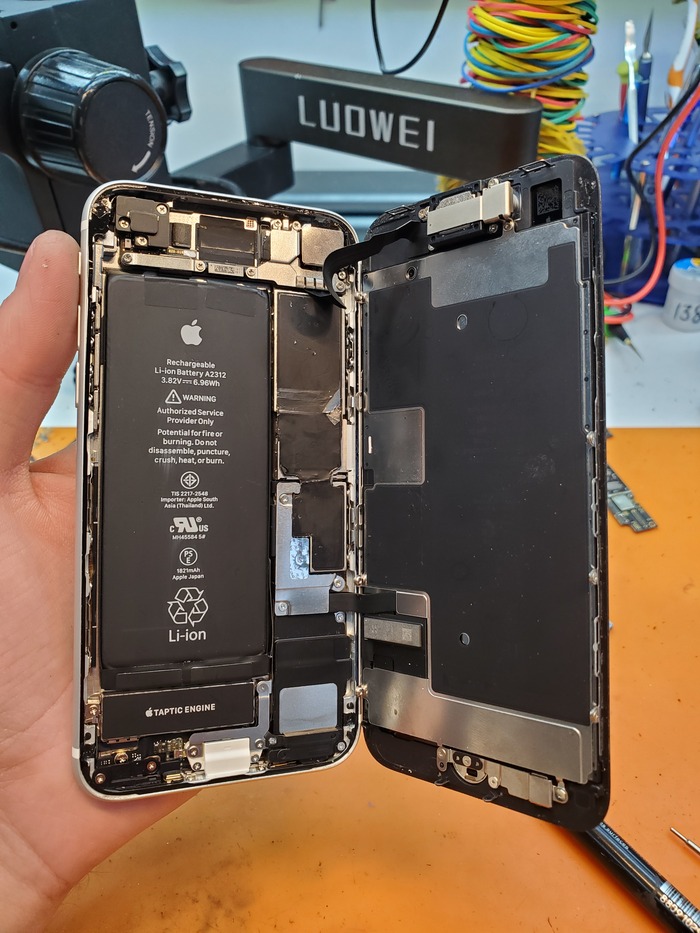

Разбираю

Восстановленный)

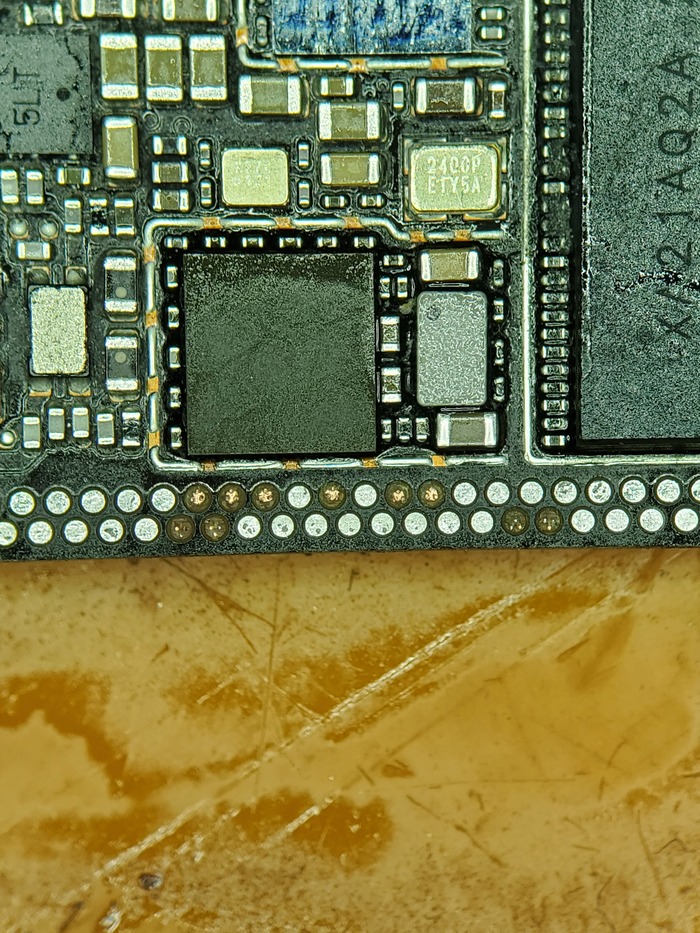

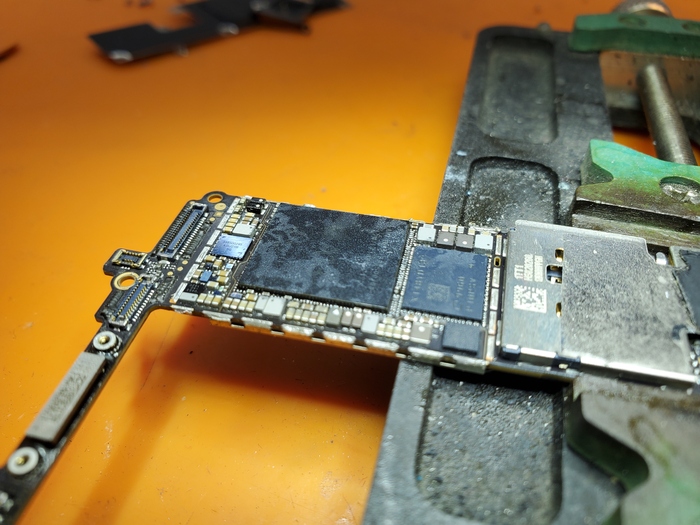

Демонтажирую доску и сразу бросается отреболленный интерфейсный контроллер питания (самый большой чёрный квадратик)

А значит изначально делался реболл процессора.

Ну как и предполагал.

Только вот хоть и сделано хорошо, модем отреболлить забыли.

Хз сколько это проработало, но конец понятен - сдохло

По двум оторванным контактам понятно, что либо телефон изначально был ударником, либо ему помогли в процессе эксплуатации

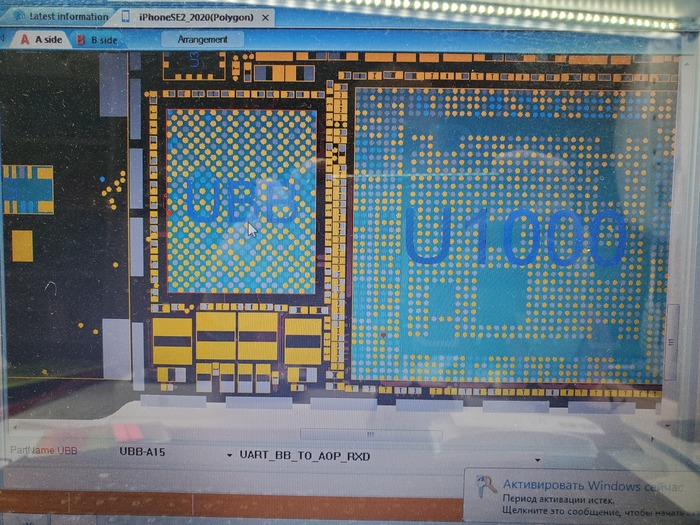

Одна из оторванных линий ведёт как раз под проц, но падение напряжения на ней имеется, значит проц трогать не буду

А просто восстановлю два оторванных контакта и продублирую подозрительные на случай

Делов то)

Для сравнения масштаба работ и толщины перемычки используется традиционный ху сопатка комара:

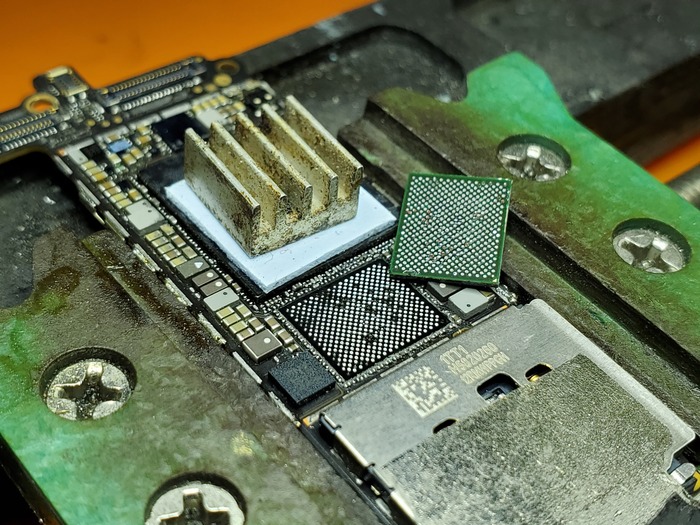

А дальше переошаривается сам модем

И пихается обратно

По сути рядовой ремонт на час с перекуром.

Про охлаждение забывать не надо

Собсно не 12 тысяч, но всего 7 за час xD

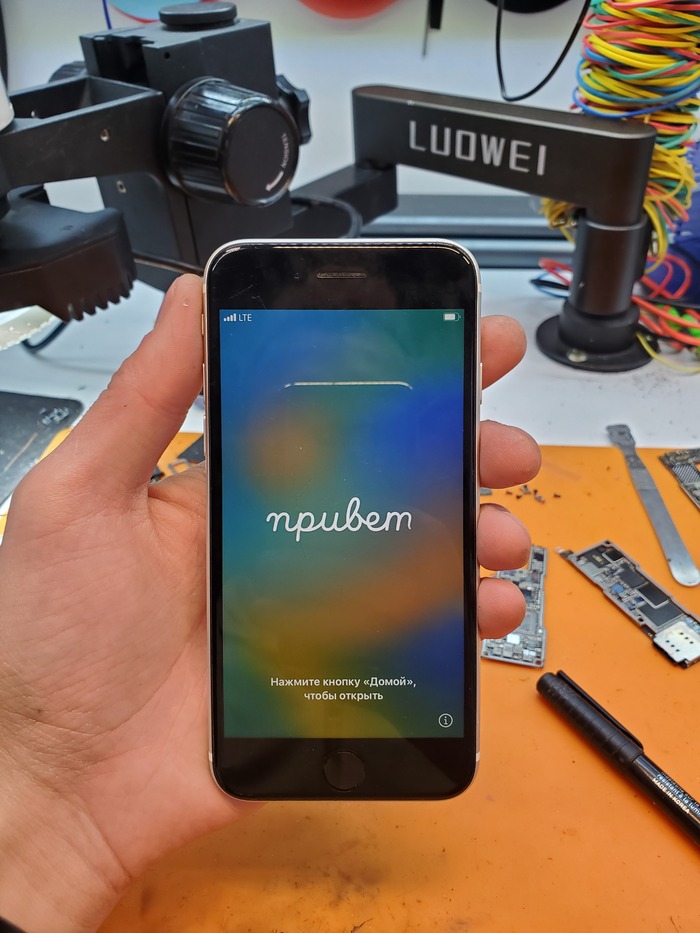

После как обычно собирается, проклеивается. Даётся гарантия все дела.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Важно: techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Остальное велком)

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Сегодня на обзоре устаревший iphone 13, который слегка затормозил об диван с отпружиниванием в стену как на батуте)

И у телефона внезапно потухла сеть.

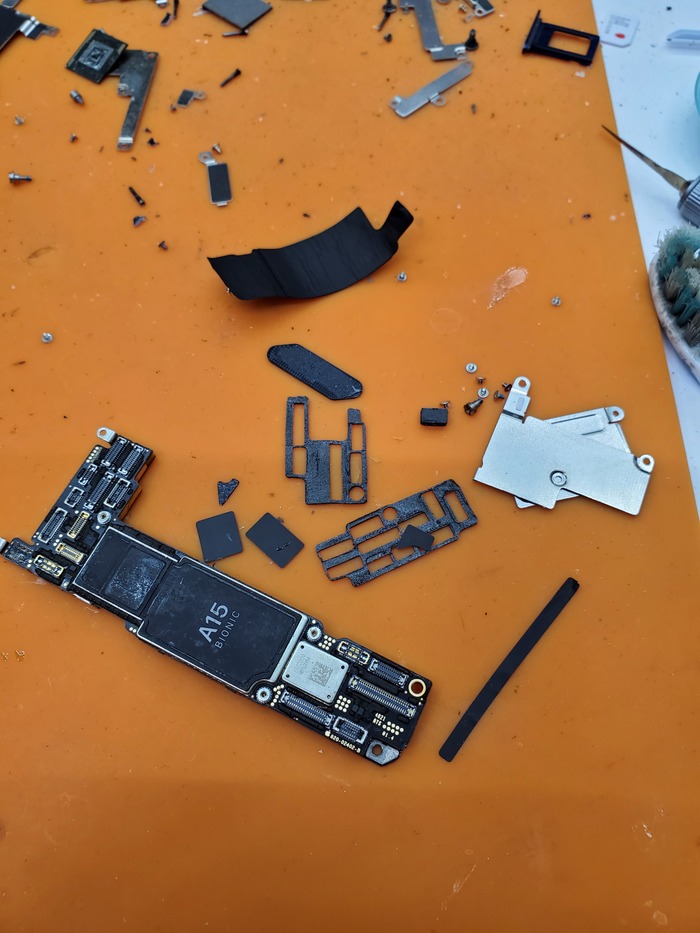

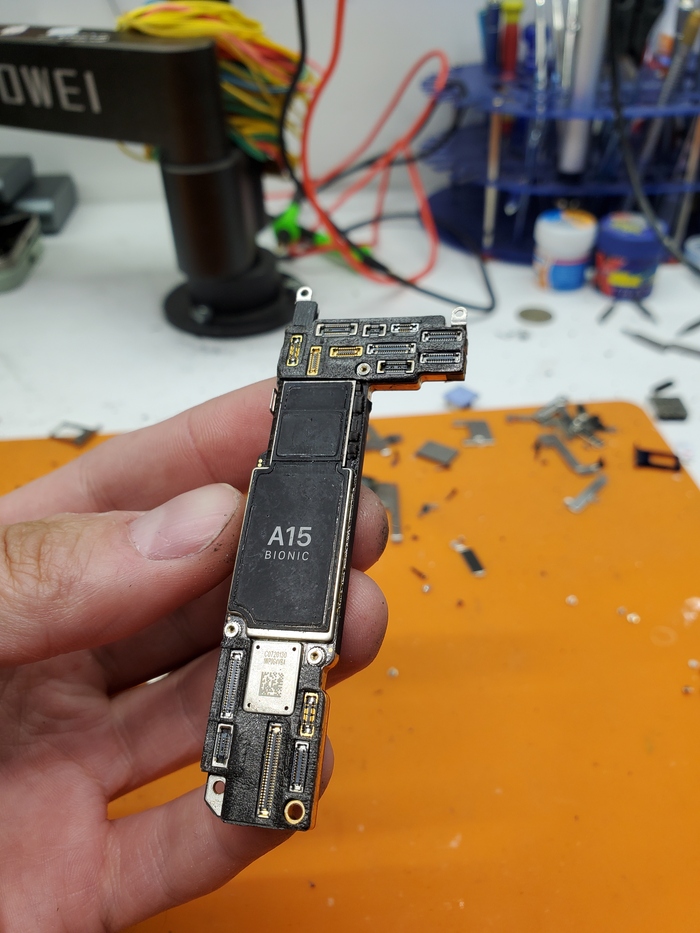

Долго искать проблему не пришлось, она сама нашлась после распайки плат

Собсно вот:

Ерунда

Делов на час.

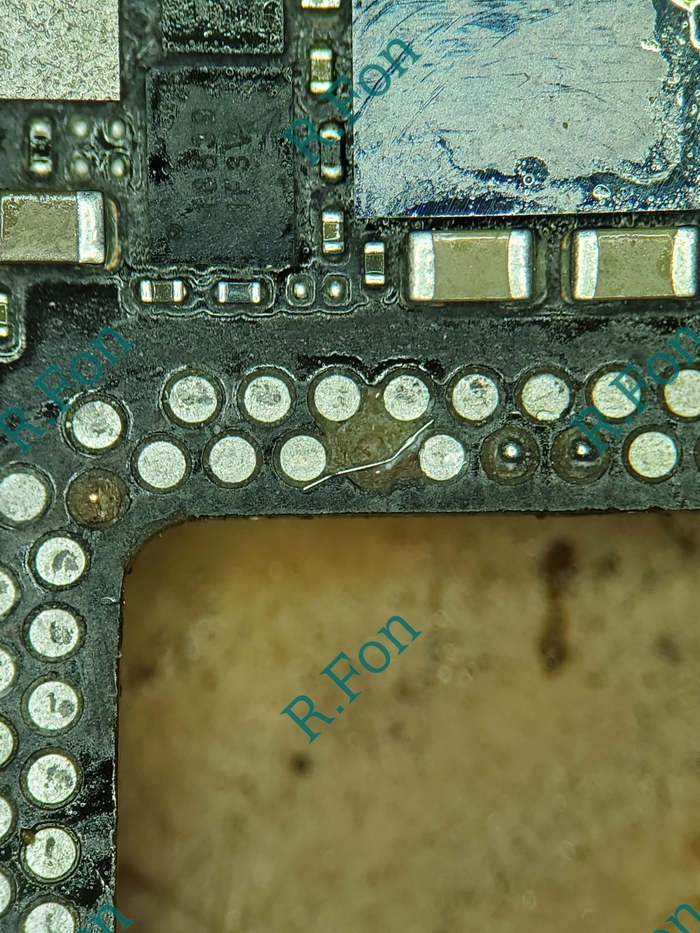

Так как тут мало повреждённых контактов, то буду восстанавливать контакты без перемычек.

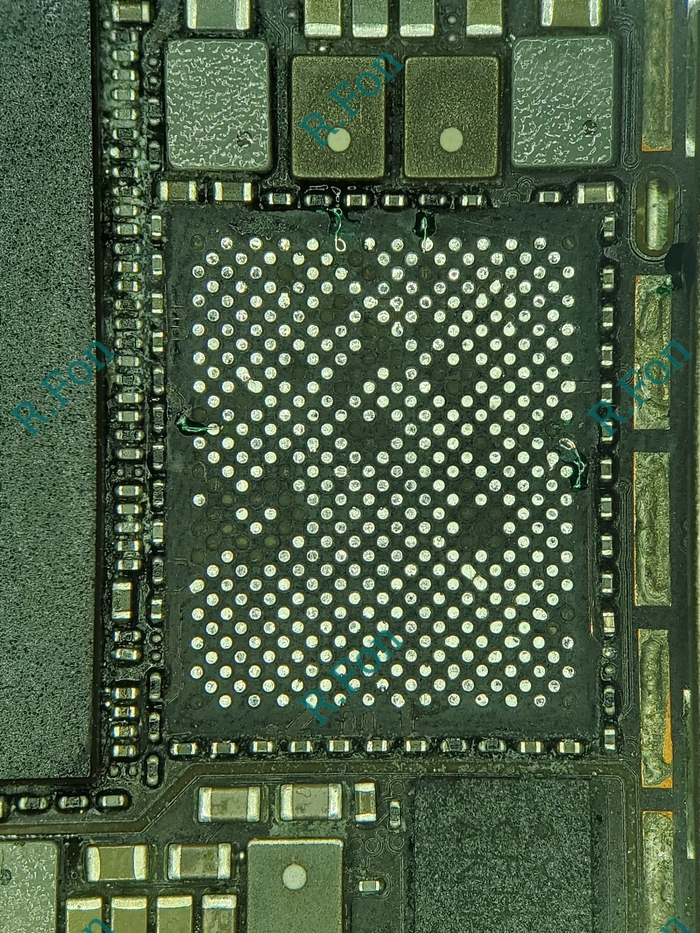

Расчищаю полигоны

Одному контакту конечно совсем стало плохо, его хвост, уходящий во второй слой платы чуть вырвало, поэтому пришлось глянуть в схему слоёв и немного поскоблить

Припаяв к этой дорожке небольшую перемычку

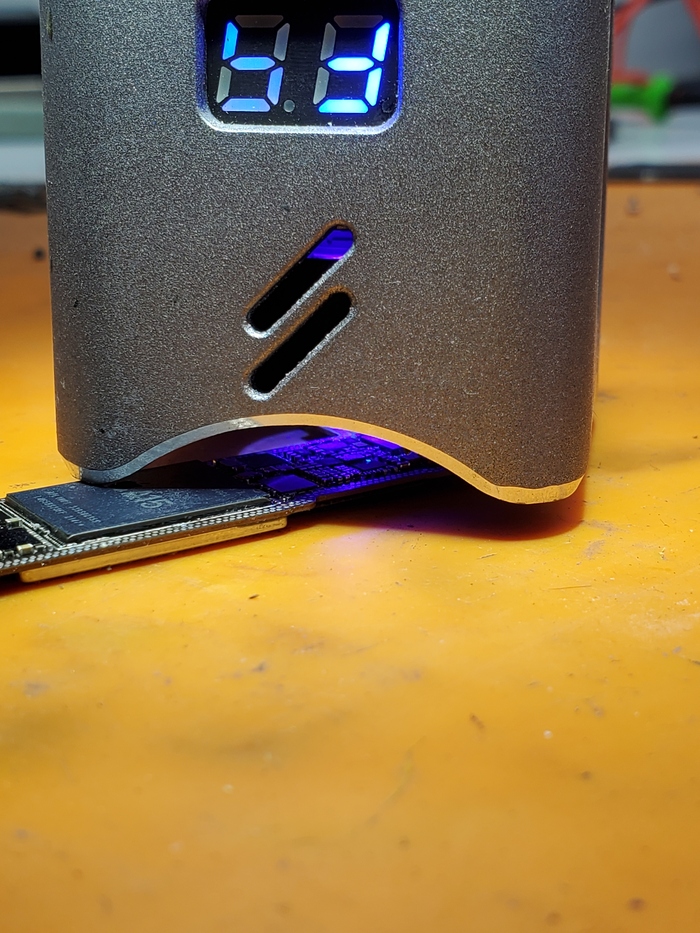

Которую потом закрепил на УФ маску для устойчивости.

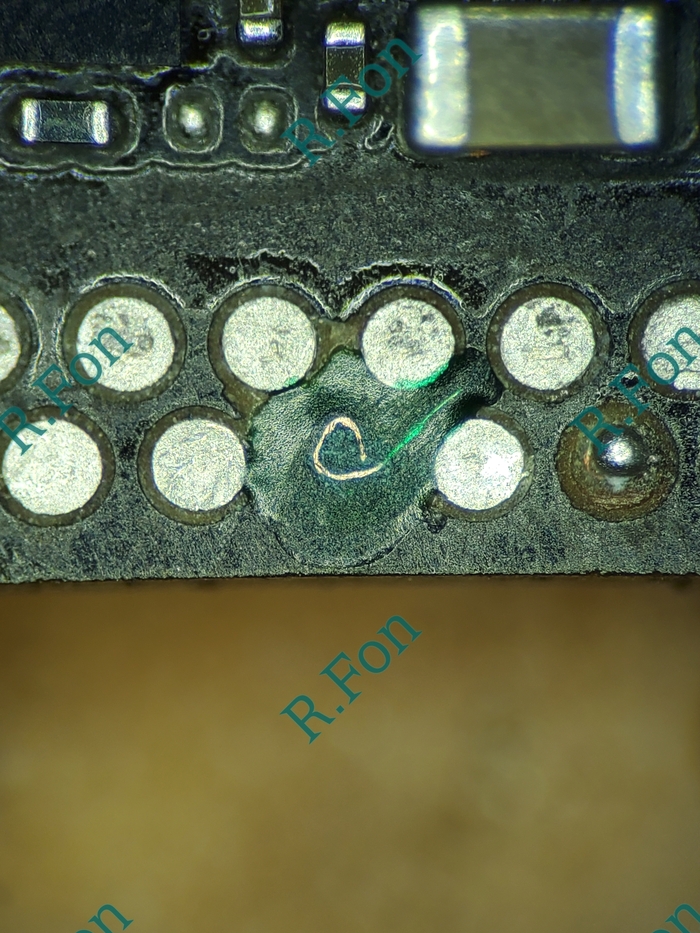

Как можете заметить на фотокарточке выше, на расчищенные полигоны я добавил немного припоя, чтобы выравнить высоту относительно целых контактов.

Вот теперь хорошо

Для сравнения масштабов и толщины самой перемычки пришлось употребить комара, вот его ебa питальник:

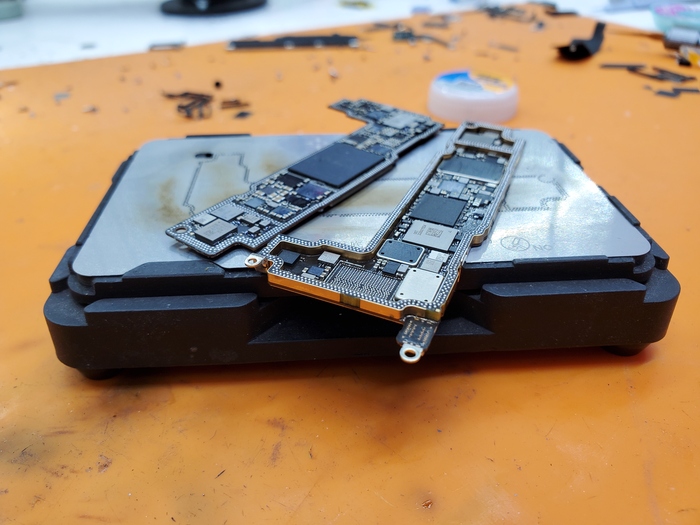

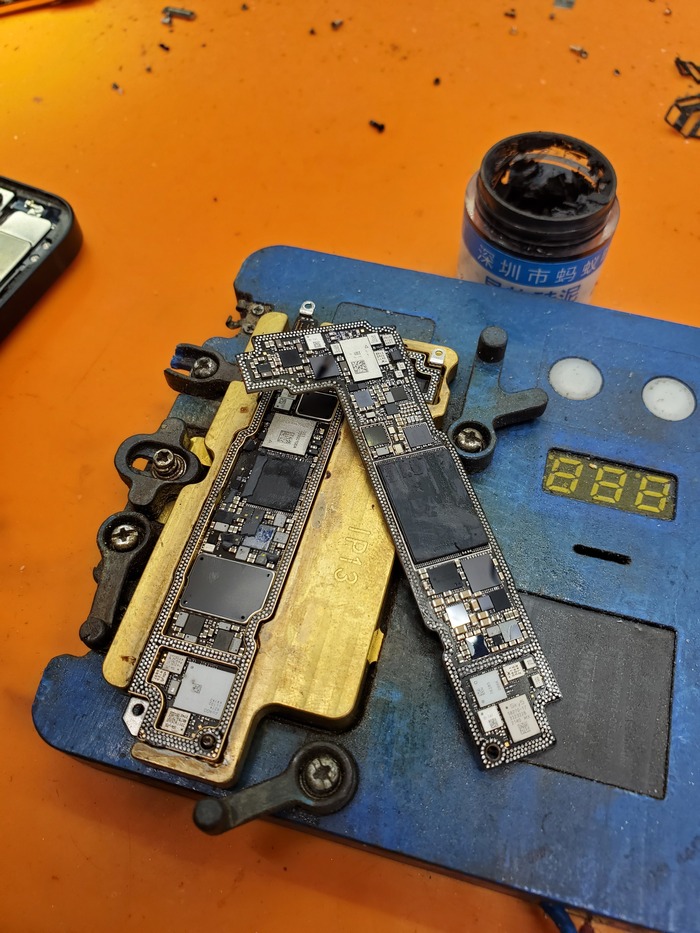

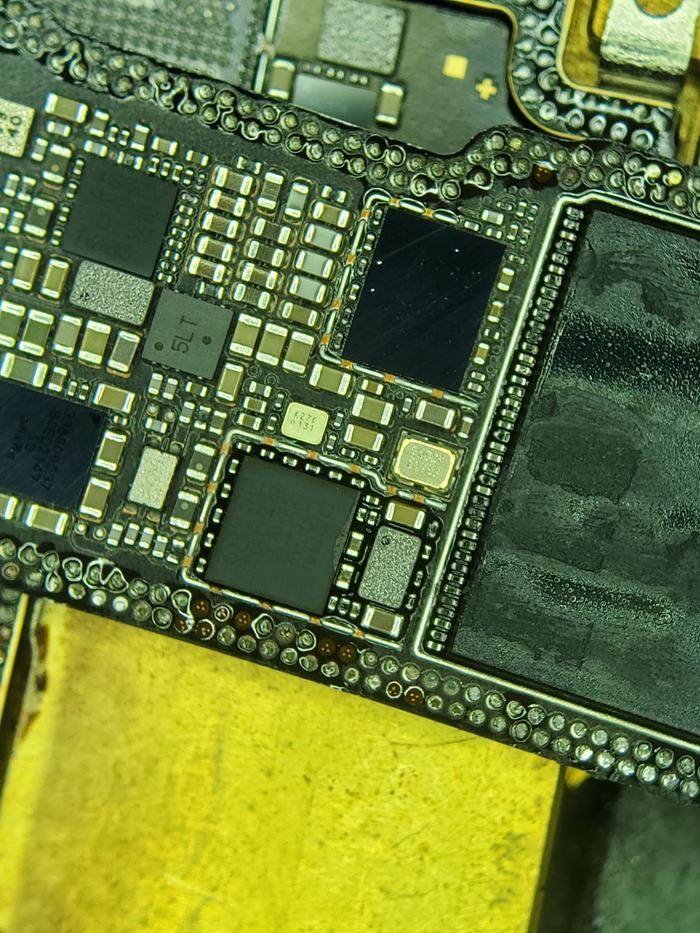

Далее проще простого - ошариваю нижнюю доску и готовлю платы к спайке

А потом наряжаю во всякие подушки и термоинтерфейсы

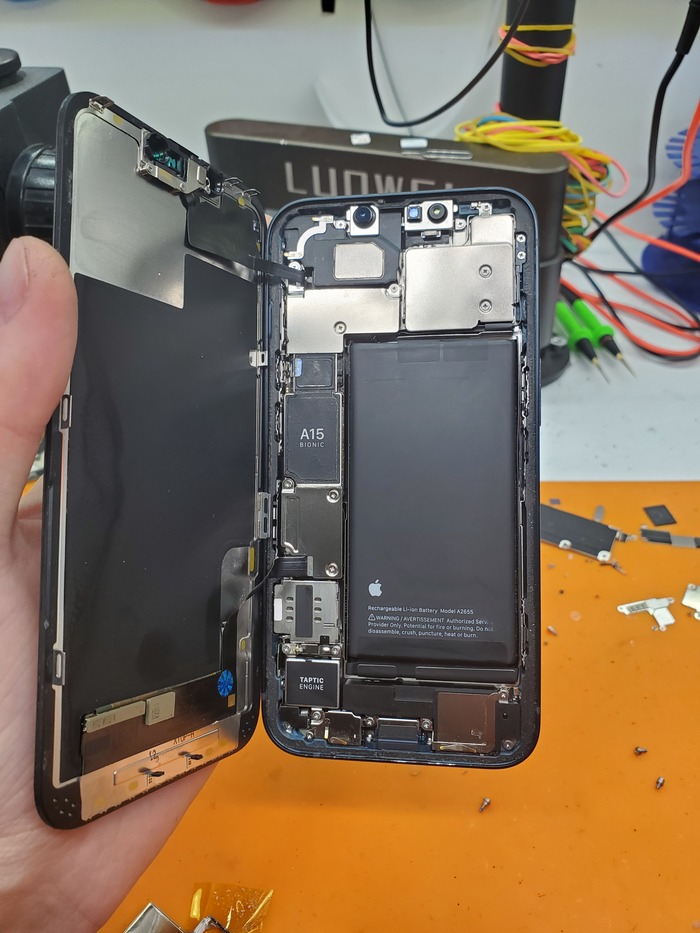

И вся такая нарядная запихивается обратно в корпус

Но при проверке не взлетела основная камера

Ну тоже сломалась от удара, с кем не бывает)

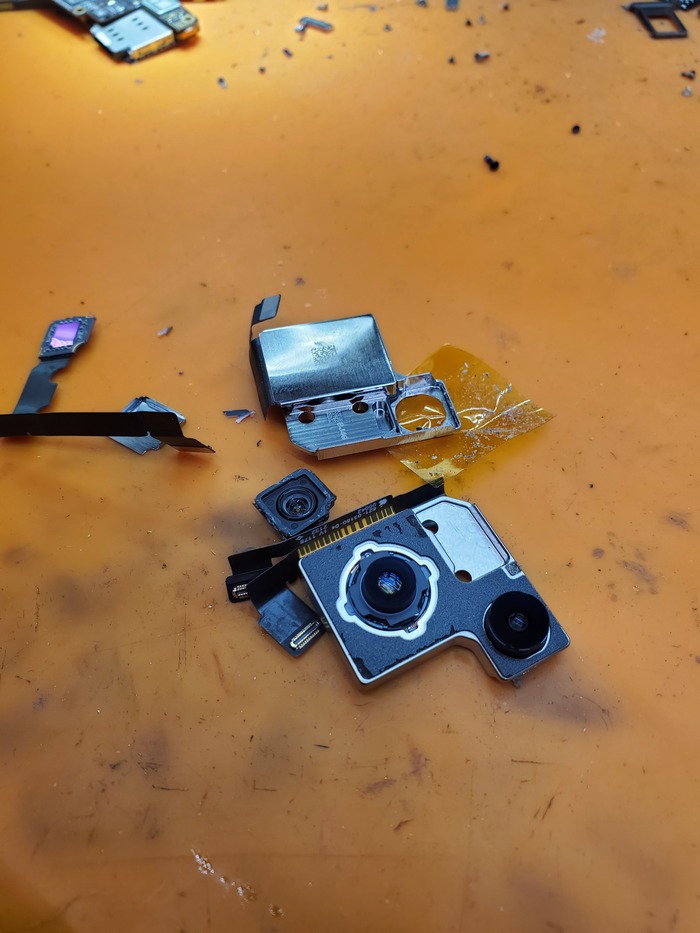

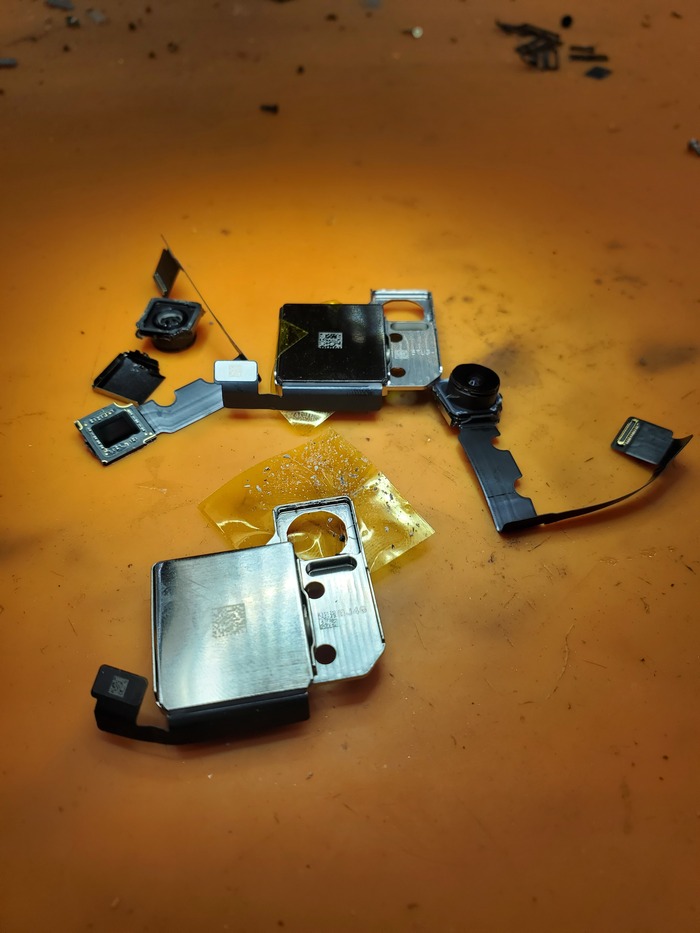

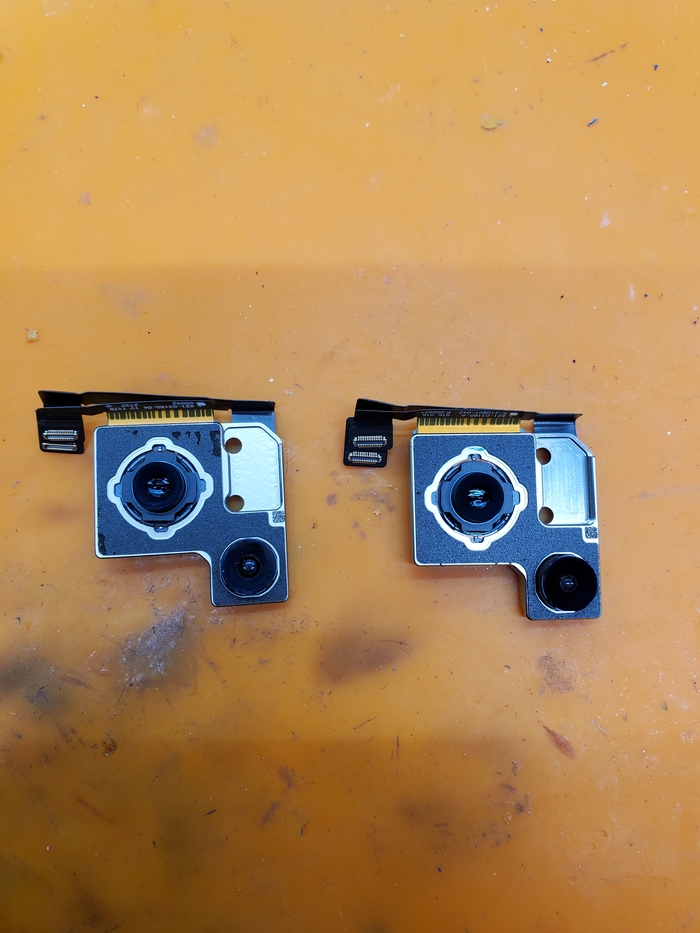

Поэтому для удешевления ремонта использую сборку из двух не рабочих в одну

На одной моей не работал ширик, а на клиентской основной модуль.

Проще перекинуть широкоуголку, чем возиться с основной камерой

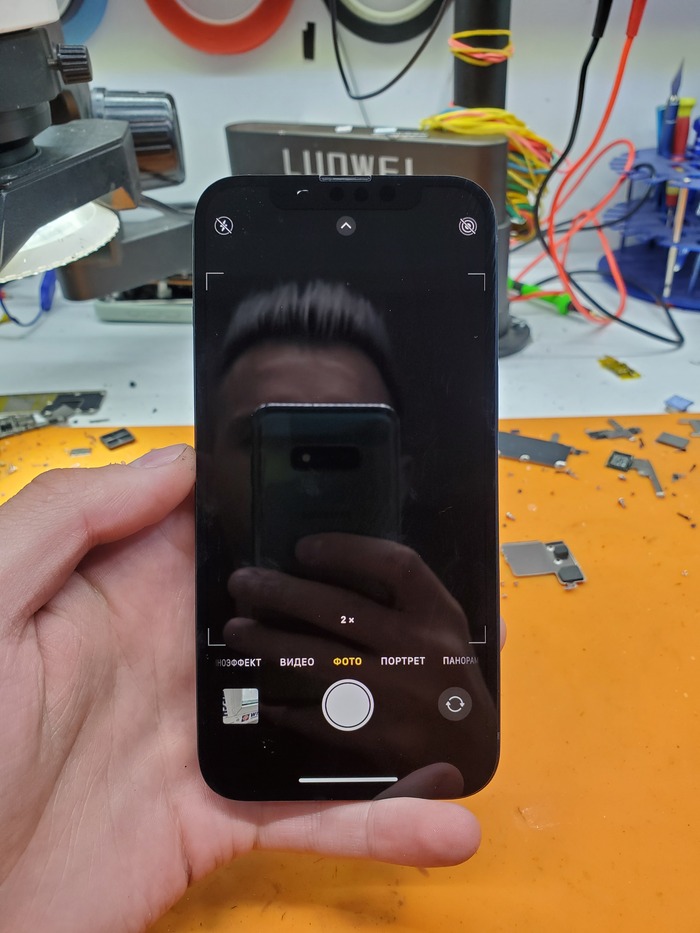

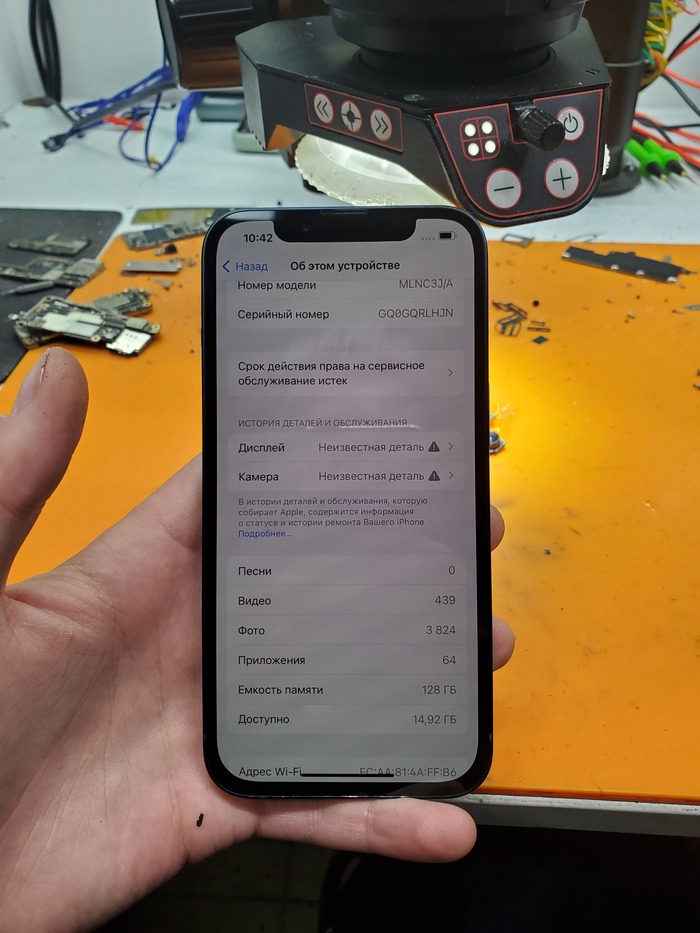

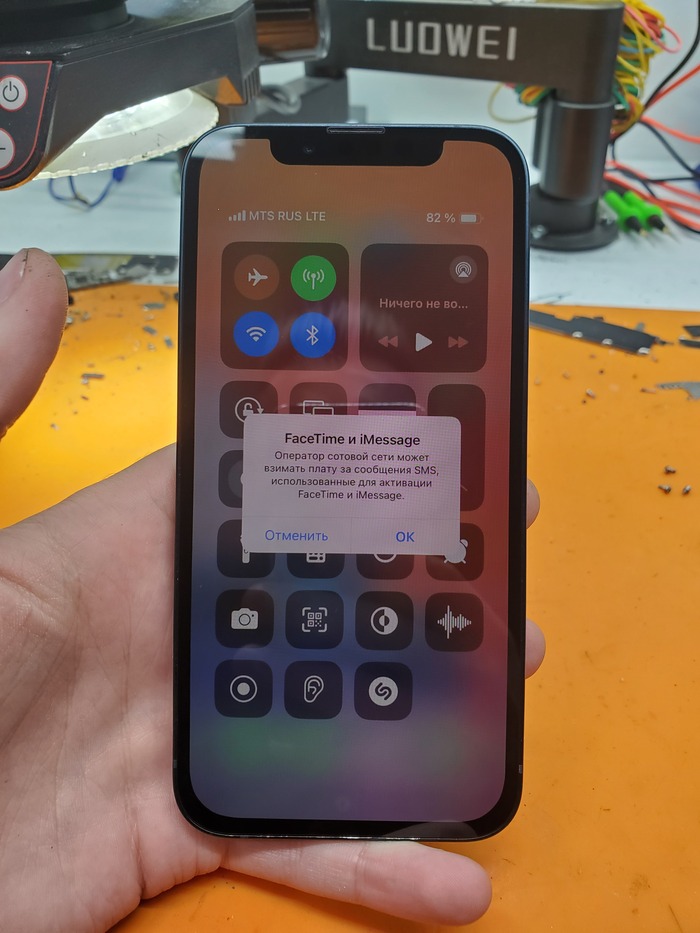

Готово:

Далее всё вычищается, делается влагозащитная проклейка, которая защитит от дождя, снега и кратковременного попадания телефона в дистилированную воду, а также приводится в презентабельный вид для фотосессии

Следом окончательные проверки затрагиваемых функций

Дисплей был уже менянный не мной если что.

Камера естественно с уведомлением и заморачиваться с китайскими прослойками, которые стабильно на новых ios не работают, не стал, а вот дисплеи я привязываю всегда и они становятся родными для телефона Никаких ошибок и уведомлений. Смены ios вообще не страшны.

Довольно простой ремонт по времени вышел на 3 часа с конечной стоимостью всего в 15 тысяч.

Ожидание в очереди 2 недели.

Не парьтесь за модульку!

Замена дисплеев, аккумуляторов, корпуса и крышек, мелкие апгрейды по типу увеличения памяти на яблоках и макбуках м1 и выше я делаю без доплат в порядке живой очереди день в день. Это ерунда на пару часов, а то и меньше.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Причём китайское techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Ставлю дисплей только оригинал!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

Прямая дичка:

t.me/RFon_service

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Привет!

Довольно давно, в лучшие времена, когда долларс стоил копеечные 60р за купюру, продавались довольно интересные, легкие печатные тачки по 50к за штучку.

Такие:

На самом деле я себе тоже такой притаранил в то время, так как у меня был игровой asus gaming 15, который пал в неравном бою с гравитацией об угол. Вернее я его сам уронил. Специально. Ибо эта мразь даже в режиме простоя на рабочем столе жужжала вентиляторами и дико бесила. Со временем ещё и тормозить начал и тут нервы нахуй сдались.

А играл я на нём только в первый Варкрафт и кинцо смотрел.

На смену взял на пробу уже хонор и не ошибся.

Ноут не мой. Клиента.

Мой чистый, правда псовка углы погрызла, но это не страшно)

Внутри конечно не так нарядно, как у эпол

Но блядство в нём есть в этом месте

Разъём. Зарядки. От телефона...

В первых ревизиях компаунда вообще не было и разъёмы держались около года, но в следующих партиях поправили...

Тут уже хватило на три года, что довольно солидно, учитывая, что пластиковый контур внутри удерживается только на контактах разъёма и соплях маленького китайского члена.

Хотя раздраконить так можно и раньше трёх лет.

Если у Вас дома много псины суетится, то шерсть начинает забивать разъём и он со временем перестает нормально держаться и что в этом случае делают?

Правильно. Начинают с силой втыкать, а в последующем искать положение, чтобы заряжался, тем самым раздрачивая контакты на плате основательно.

Ремонт с восстановлением довольно простой:

Старый разъём в мусор, зачистка дорожек

И подводка новых с использованием перемычек

Далее эта радость фиксируется красным клеем по всему участку разъёма и немного придается формы, чтобы норм залез в корыто

Оторвать теперь получится только с куском текстолита)

Заряжается?

Заряжается.

7к за работы будьте любезны)

По времени час.

Ушёл делать серьёзные вещи, например восстановление данных на iphone 15 pro.

Вот там уже позадрочистей дела идут)

Видосик кста, как я это делаю, можно глянуть тут:

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Причём китайскую дичь techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Ноуты, видеокарты, часы и наушники не делаю!

Причём ноуты делаю только хоноры с разъёмами как в этом посте. Более ничего. Совсем.

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

Прямая дичка:

t.me/RFon_service

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

Добрый.

Обычно в каждом посте я рассказываю одну историю, растянув котовы яйца в сингулярности до состояния бесконечности, т.е по принципу 1 юнит - 1 пост, но сегодня я сделаю тоже самое xD

ipad mini 4

Клиент решил поменять аккумулятор, но в какой то момент всё пошло по пизде - разрезал тачскрин на дисплее и порвал кнопку, так как слишком глубоко засунул карточку для разборки.
Итог

Ремонт порванного шлейфа элементарный и сделал его за 15 минут.
Принцип простой:
Зачищаю концы шлейфа с разных сторон

Лудю дорожки паяльником на пониженной температуре, ибо от перегрева медные дороги просто будут вываливаться из очень тонкого шлейфа

Чуть поелозил паяльником и готово

Рядом лежащая нитка от одежды для масштаба

Далее закрепляю клей-моментом с термолентой, чтобы не развалилась и была устойчива хоть к чему нибудь)

По итогу 4000р ремонт кнопки и 4000р отдал б.у дисплей с царапинами.

Мастера знают особенности восстановленных дисплеев на air2 и mini4, которые из-за толстой подсветки и китайского тачскрина не становятся в корпус, а просто лежат на нём и даже если это внатяг упаковать - лопнет через день или пару месяцев, а засветы на подсветке в виде белых пятен образуются сразу или спустя пару недель, поэтому копии я не ставлю вообще. Только оригиналы.

На ремонт затратил 30 минут.

А могли бы у меня аккум за Хабаровск заменить и хорошо, но, как говорится, сами знаете xD

Задать вопрос по телефонам или планшетам можно мне в личку телеги или в чате на канале, где такие микропосты выходят чаще, чем тут, а посмотреть мои старания в видеоформате можно в тикток на ютубе, а по срочным не менее важным вопросам зовите меня тут по призыву @R.Fon

Увидимся)
