Подстанция под дроном: как защищают трансформаторы от ударов и осколков
Силовой трансформатор — один из самых дорогих и долго заменяемых аппаратов подстанции. Изготовление нового может занимать месяцы, а для крупных классов напряжения — год и более.
При этом трансформатор часто стоит под открытым небом.
Раньше основными угрозами для него считались молния, гололёд, пожар, аварии и износ. Сейчас к ним добавилась ещё одна — беспилотники.
И это меняет сам подход к проектированию подстанций.
Защита трансформатора — это уже не просто забор вокруг объекта. Это отдельный инженерный комплекс, который требует собственного CAPEX.
Что именно приходится защищать?
Не только бак трансформатора.
Опасность представляют прямой удар, ударная волна, осколки и обломки. Даже если основной бак не повреждён, из строя могут выйти вводы, радиаторы, шкафы управления, датчики и другие вспомогательные системы.
Поэтому защита строится слоями.

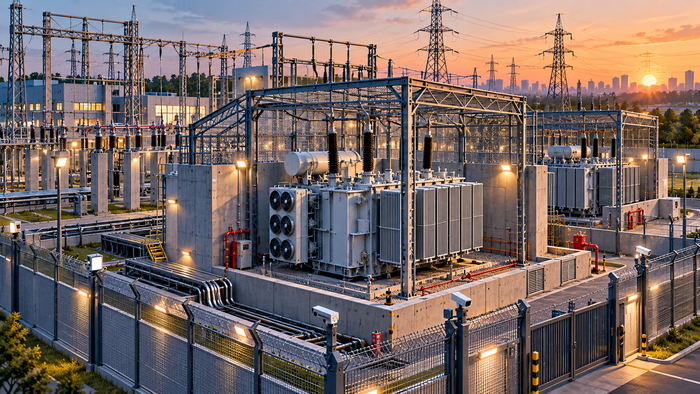

Первый слой — сетчатые и тросовые конструкции.
Над оборудованием и вокруг него устанавливают каркас с защитной сеткой или системой стальных тросов.
СП 542.1325800.2024 предусматривает такие элементы, как защитные сетки, дополнительные сетки, тросовые ограждения, опоры, растяжки и фундаменты.
Принципиальный момент — каркас должен воспринимать нагрузку от воздействия. Поэтому для подстанций важна независимая конструкция, которая опирается на собственные фундаменты, а не на трансформатор.
При проектировании учитываются и прогиб сетки, и ветер, и снег, и гололёд, и срок службы конструкции.
То есть это уже не «натянуть сетку над трансформатором», а полноценное инженерное сооружение.
Второй слой — капитальное укрытие.
Если требуется более серьёзная защита, применяют железобетонные конструкции.
Такой подход используется, например, в Украине. В Литве для новой подстанции Gižai также проектируются усиленные бетонные конструкции для трансформаторов.
Но бетонное укрытие создаёт новую проблему: трансформатор нужно охлаждать.
В обычном исполнении тепло отводится через радиаторы в окружающий воздух. Закрытый объём требует дополнительных решений по вентиляции и охлаждению.
Значит, появляются новые вентиляторы, автоматика, питание и резервирование.
Поэтому бетонный «саркофаг» — это не просто стена. Это новая инженерная система, которую нужно совместить с охлаждением, пожаротушением, маслоприёмником, доступом для обслуживания и возможностью замены трансформатора.
Третий слой — защита от осколков.
Если воздействие происходит рядом, опасность представляют уже не только сам аппарат, но и его фрагменты.
Для этого применяются противоосколочные стенки, маты, тюфяки, габионы и другие защитные элементы.
Здесь задача уже другая: не остановить аппарат, а не дать осколкам распространиться по подстанции и повредить соседнее оборудование.
Четвёртый слой — защита слабых мест самого трансформатора.
Отдельно могут защищаться устройства регулирования, шкафы управления, реле, датчики, расширители и другие элементы.
Важны и вводы. Сухие вводы с твёрдой изоляцией не содержат масла и фарфоровой оболочки, что позволяет убрать часть возможных последствий повреждения.
Пятый слой — противопожарная защита.
Если бак повреждён, возникает риск утечки масла и пожара.
Поэтому в системе защиты остаются традиционные решения: маслоприёмники, маслоотводы, маслосборники, противопожарные перегородки и системы пожаротушения.
Получается цепочка:
удар → повреждение → утечка масла → пожар → повреждение соседнего оборудования.

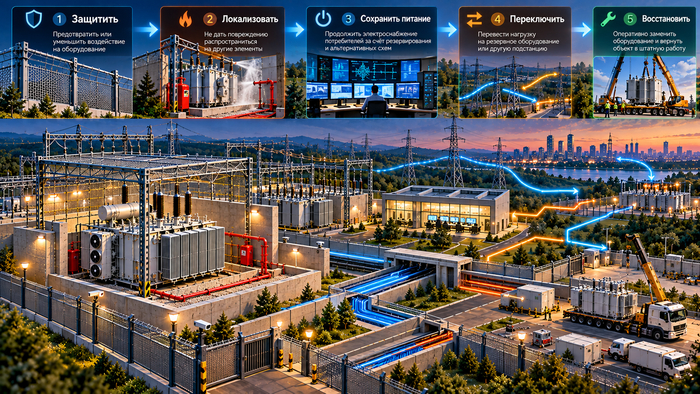

Хорошая защита должна разорвать эту цепочку как можно раньше.
Шестой слой — рассредоточение и резервирование.
Если несколько критичных аппаратов стоят слишком близко, одно воздействие может вывести из строя сразу несколько.
Поэтому оборудование по возможности разносят.
А затем резервируют: трансформаторы, системы релейной защиты и управления, каналы связи и схемы питания.
Потому что даже самая дорогая физическая защита не даёт стопроцентной гарантии.
И здесь появляется главный экономический вопрос.
Сколько стоит защита — и сколько стоит потеря подстанции?
В проекте Gižai в Литве дополнительные меры безопасности оцениваются минимум в 48 млн евро.
Это уже не расходы на охрану объекта.
Это строительство, оборудование, фундаменты, инженерные системы, резервирование и последующее обслуживание.
То есть физическая безопасность становится самостоятельной частью CAPEX подстанции.
Причём после строительства расходы не заканчиваются. Защитные конструкции сами требуют осмотров, ремонта и контроля состояния.
Получается интересная вещь: защита, которая должна повысить надёжность подстанции, сама становится объектом эксплуатации.
Именно поэтому сегодня проектировщик должен думать не только о том, как защитить трансформатор.
Нужно заранее ответить на другие вопросы:
— как он будет охлаждаться в укрытии?
— как его обслуживать?
— как подъедет ремонтная техника?
— как будет работать пожаротушение?
— что произойдёт, если один аппарат всё-таки будет потерян?
— есть ли резерв?
Современная физическая защита подстанции — это уже не забор вокруг оборудования.
Это отдельная инженерная система со своим CAPEX, OPEX и требованиями к эксплуатации.
И чем дороже последствия потери подстанции, тем важнее становится вопрос не только о надёжности самого трансформатора, но и о его защищённости.
Источники:
СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования».
ВНИИ ГОЧС МЧС России — материалы об инженерной защите объектов от БПЛА.
ТАСС — материалы об испытаниях и применении защитных сеток от БПЛА.
«Укрытие Антидрон» — материалы о защитных ограждающих конструкциях для подстанций.
RBtec — материалы о физической защите периметра электрических подстанций.
ПАО «Россети Московский регион» — методические указания по оборудованию аварийного запаса.
