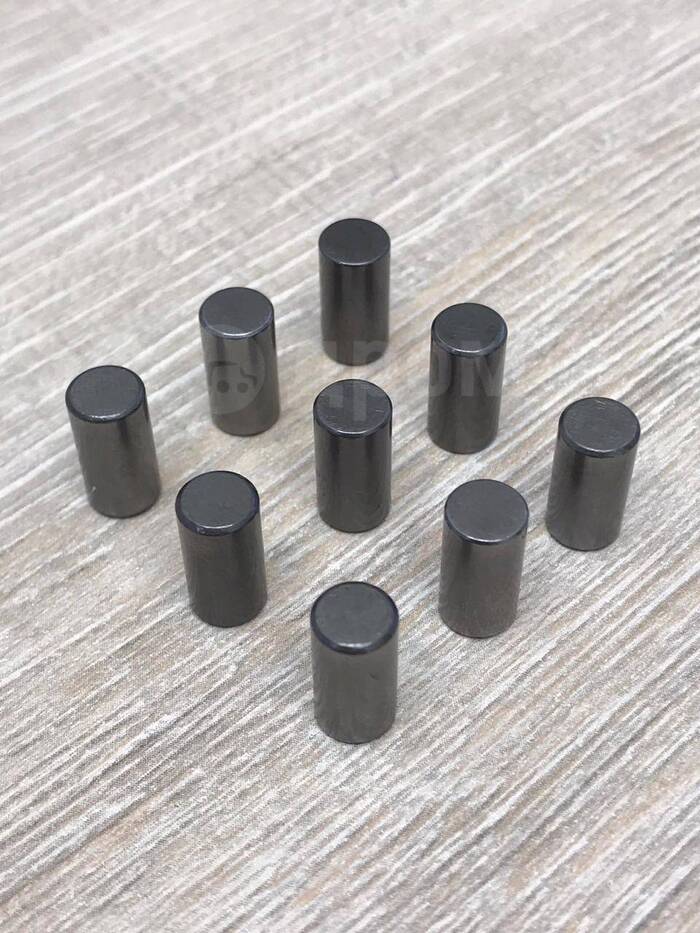

ставим такие ролики

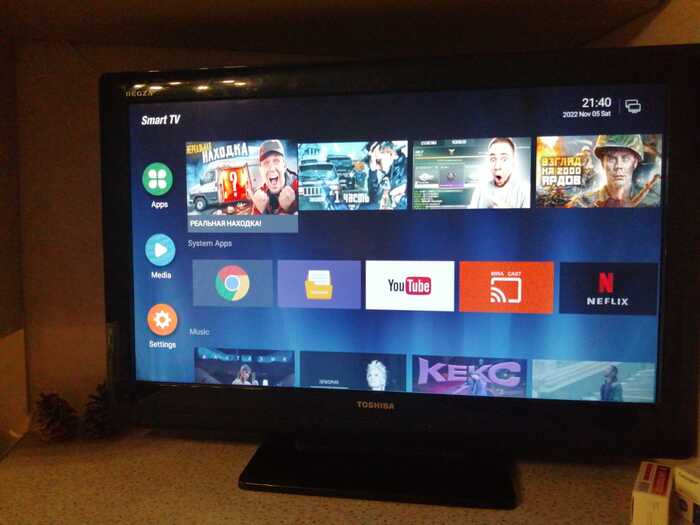

Был Toshiba 32AV500PR /*вжуух*/ --> стал Toshiba Smart TV S368LA1.5 Android 9,0.
Темы такие я думаю уже были, вот и я решил сделать нечто подобное. Матрица конечно не fullHD, а 1366 x 768 (HD Ready) но для кухни пойдет.

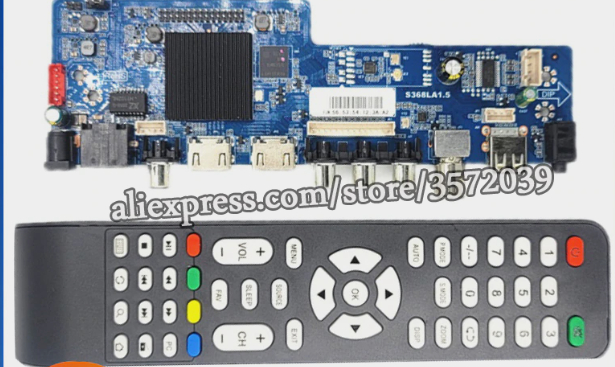

На Али заказал скалер
Для питания платы нужно 12В, но БП от телевизора в дежурном режиме выдает 5В. а 12В только во включенном состоянии, поэтому пришлось немного переделать схему подключения, об этом в конце.

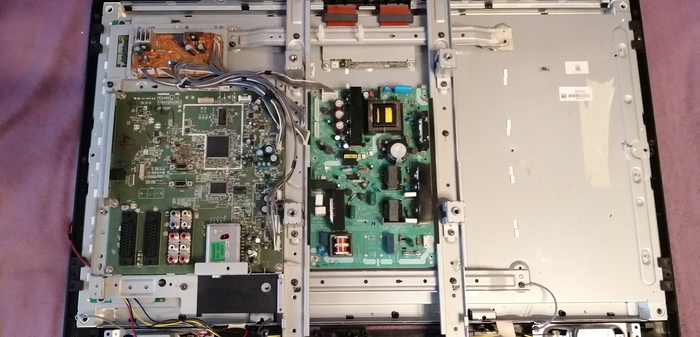

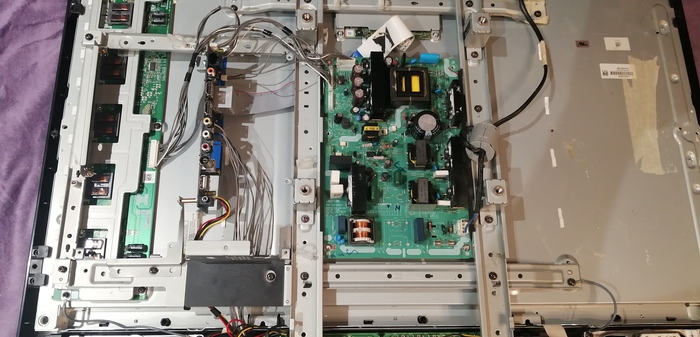

Так выглядит телевизор до переделки:

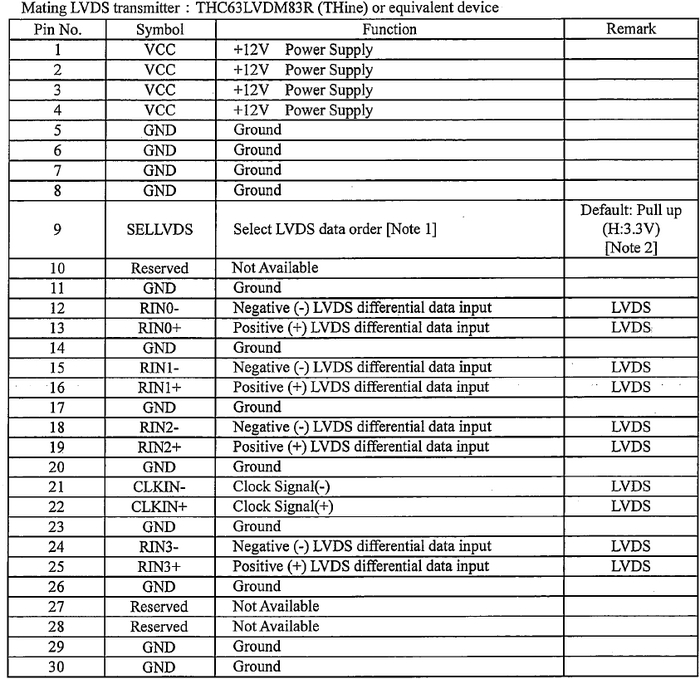

Шлейф LVDS переделывал сам (можно заказать на али) если что то там LVDS 1 канал 8Бит (матрица LK315T3LA31) не с первого раза, но все получилось, SELLVDS подтянуть на GND, иначе цвета становятся "весёлыми"

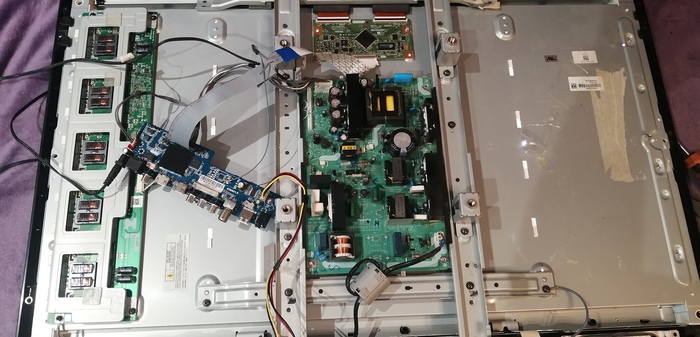

Предварительные испытания:

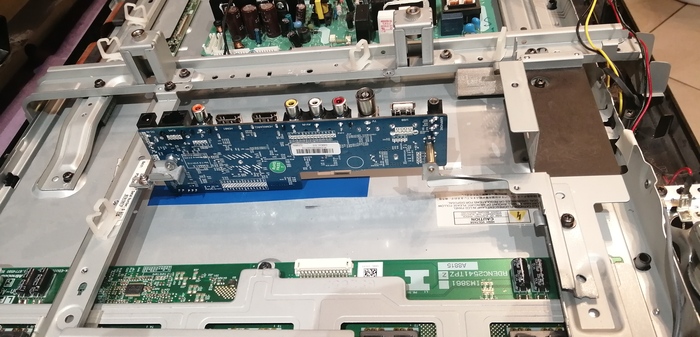

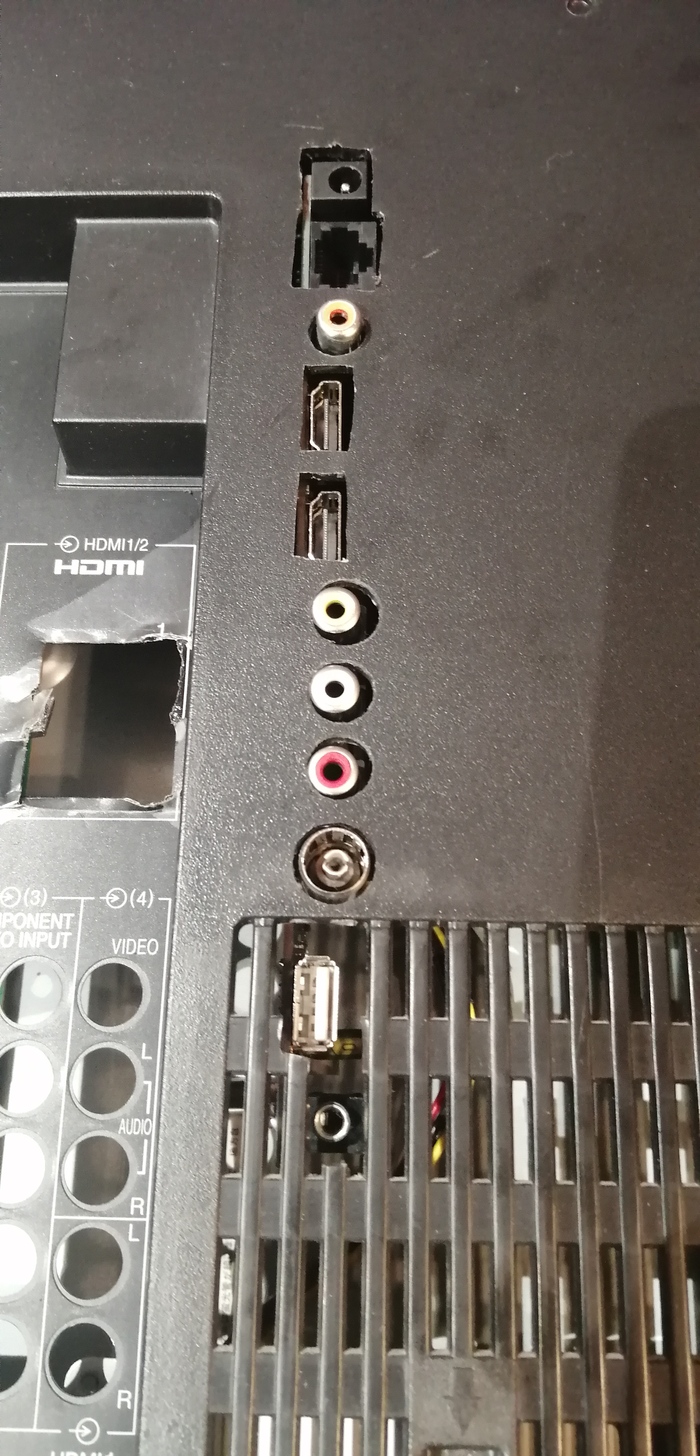

Все заработало (не с первого раза конечно), далее все собираю на "свои места"

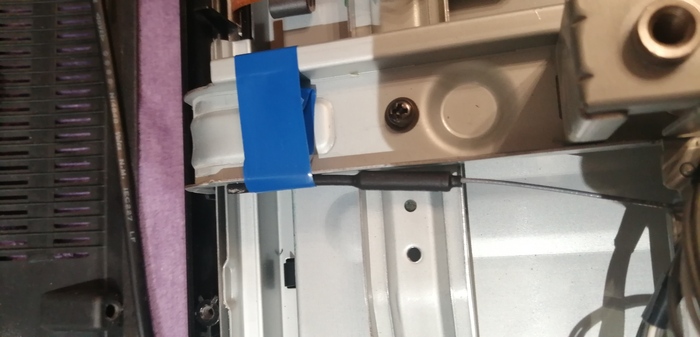

Самое надежное крепление, это крепление Wi-Fi антенны )

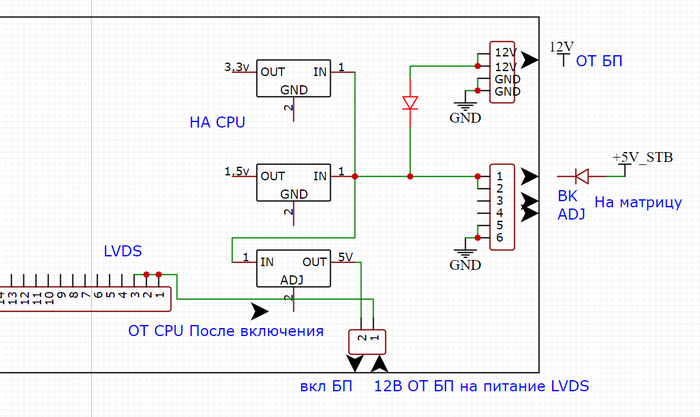

И как и обещал, рассказываю как подключил питание с дежурным режимом, от БП телевизора.
Итак, имеем 5В, дежурного питания, через диод Шоттки подаю на шину 12В платы да да, вместо 12 в подаю 5, и оно работает (дежурный режим скалера), т.к. CPU питается от 3,3В и 1,5В, также 3,3В идет на ИК приемник.
После включения скалера на плате появляется 5В которые запитывают матрицу, (нам на матрицу нужно 12В !) их, эти 5В я пускаю на Power ON блока питания, и он запускается, появляются все нужные напряжения (12В для матрицы и скалера в рабочем режиме, 24В для подсветки матрицы) 12 вольт которые идут туда же куда и шли 5В диод не "пускает" обратно в БП, так что он живет нормально.
