Внедрение светодиодов в банковскую карту как у Т-банка

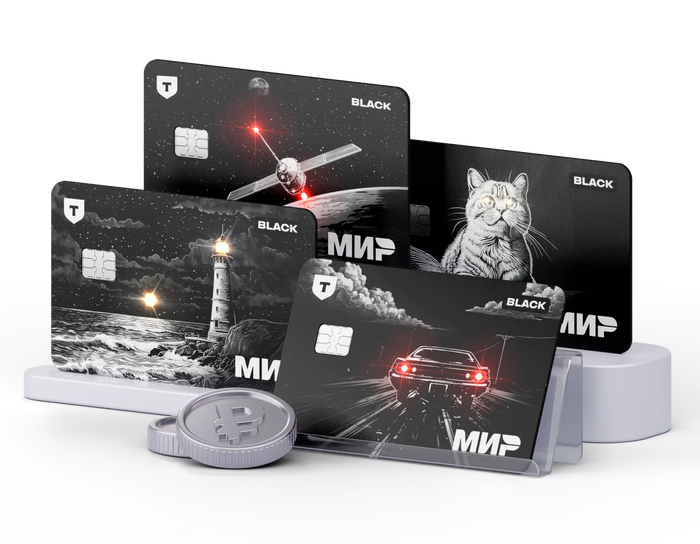

Являюсь клиентом данного банка, который предлагает выпустить карты со своей изюминкой - светодиодами.
При этом имея опыт по попытке такого внедрения в моём опыте по созданию платежного кольца , где мне не удалось запустить светодиод не мешая работе чипа карты, мне было вдвойне интересно, как это получилось у банка.
Задав в ветке комментов поддержке тинька вопрос о том, питаются ли светодиоды отдельной катушкой или используют ту, на которой висит чип, ожидаемо получил ответ "у нас нет информации"
Ну чип от предыдущих проектов у меня остался, да и вторая моя карта начала глючить так, что приходилось прижимать при оплате чип к карте для лучшего контакта.
Фактически со второй карты я вытащил чип просто поддев ножом с каплей изопропила, но бывают карты, где чип не имеет удобных контактов для пайки, о чем, дабы не повторяться, я уже писал в посте по созданию браслета оплаты
Ну тесты были и с одним светодиодом последовательно чипу карты, но ожидаемо чип работать не захотел, ибо это же ДИОД, пропускающий ток лишь в одну сторону, так что обязательно наличие параллельно установленного диода с обратным направлением тока.
Я не мог не вставить эту пикчу, хоть и манеру написания осуждаю.
И тут всё сошлось - и почему на заводском образце 2 диода, и как наиболее легко их заставить работать вместе с чипом.
А теперь я устал, у меня лишь выходили как всегда криворукие прототипы, которые то кривые, то свет не так рассеивали, то просто мне не нравятся. Надо добраться до 3д-принтера, да напечатать фотополимером нормальный логотип, да сделать нормальное рассеивание.
Но...Зная, как двигаются (ползут) мои проекты, я просто хочу оставить свои наработки общественности.
Варианты катушек с последовательно подсоединенными парами диодов - все абсолютно рабочие.
С катушкой отдельно - тоже рабочая, но не перспективная.
Имитация медали)
попытка скопировать пятиконечную звезду)
Начало перспективное
А исполнение черной эпоксидкой - рукожопое.
Светодиоды 1206 использовал вроде, но можно по сути любые, главное - попасть в толщину карты и смочь паять такую мелочь.
12 светодиодов (Светодиод LED SMD 3014 красный (2,1V-2,2V 20mA)) отличное себя чувствуют, паял на жилы из многожильного провода, чередуя анод и катод на каждом светодиоде.
Очередные проблемы с засветкой, на которых я решил прерваться.
Ну и к слову позже внезапно увидел на озоне наклейки на карту со светодиодами (ссыль не реферальная): Она там конечно утолщает карту, не всегда красиво выглядит, ибо светодиоды выпирают в наклейке пузырями, катушка отдельная, но вариант для тех, кто не хочет заморачиваться.
Теги ставить умею, доделывать проекты - нет, чем богат - тем поделился, запятые вроде не пропустил.
