Вообще-то, это не дом для постоянного проживания, а глемпинг (от англ. glamping — гламурный кемпинг; дом для кратковременного отдыха на природе с гостиничным уровнем комфорта). Формат, который объединяет романтику кемпинга с удобствами хорошего отеля: кровать, кухня, душ, тепло — и всё это среди леса или поля.

Что внутри

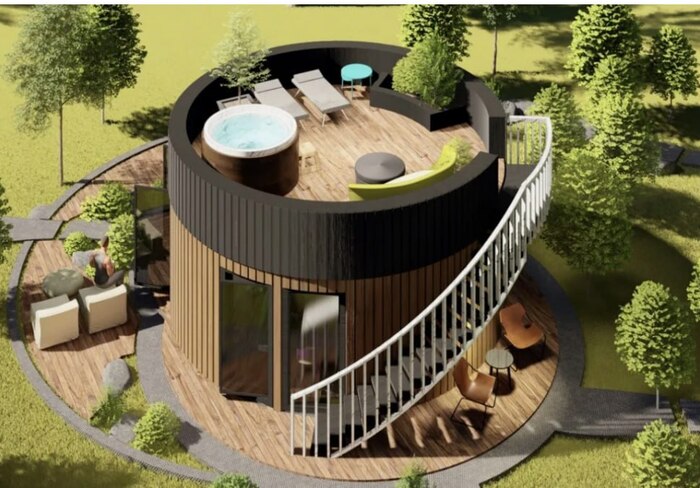

При скромных размерах павильон вмещает в себя настоящую квартиру-студию. В круглом объёме разместились:

• Зона прихожей со встроенными шкафами для одежды и хранения

• Кухонная зона — компактная, но функциональная

• Гостиная зона с большой двуспальной кроватью

• Ванная комната и отдельный санузел с душевой кабиной

Большая кровать обращена к панорамным окнам, за которыми — терраса и природный пейзаж. В доме установлена печь-камин со стеклянной дверцей: можно лежать в тёплой кровати, смотреть на живой огонь и слушать потрескивание дров. Не покидая уютного гнезда, как тот самый Рэд.

Окна выходят на террасу, опоясывающую дом. А с террасы наружная лестница ведёт на эксплуатируемую крышу. На крыше предполагается разбить мини-сад: растения в кадках и шезлонги для солнечных ванн. Получается двухуровневая зона отдыха — внизу уют у камина, наверху — открытый воздух и загар.

Автор концепции — @Aleksandrainteriors.

Как сделали круг: короткие сегменты вместо гнутых балок

Главная инженерная головоломка — как получить плавную круглую форму в каркасной технологии, где все элементы по умолчанию прямые?

Гнуть обвязку или вырезать её из цельной заготовки — дорого и технологически сложно. Решение нашли другое: стены спроектированы из коротких прямых сегментов, образующих многоугольник с большим числом сторон. А плавность круга создаётся обшивкой навесного фасада — гибкими панелями, которые повторяют кривизну и скрывают гранёную структуру каркаса. Издали дом выглядит идеально круглым, хотя изнутри несущий каркас — это многогранник.

Несущие балки без центральной опоры

По центру круга нет несущих столбов — всё внутреннее пространство свободно. Это означает, что крыша держится только на верхних обвязках стен. Чтобы обеспечить достаточную жёсткость и несущую способность при таком пролёте, балки подобраны комплексным расчётом деревянных конструкций. Клееная древесина позволяет создавать длинномерные элементы с заданным сечением и прочностью, что критично при отсутствии промежуточных опор.

Защита от влаги и долговечность конструкции

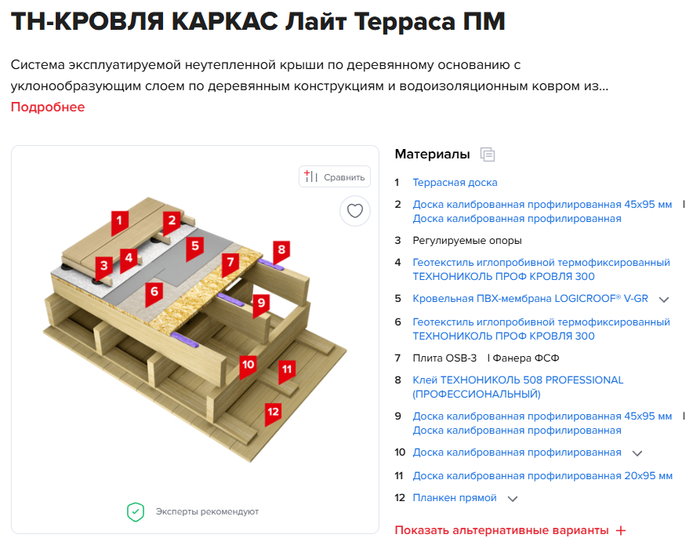

Фундамент дома — стальные винтовые сваи. Быстро, надёжно, минимизация работ на участке. Обвязка имеет два уровня: под террасой балки расположены несколько ниже, чем в самом доме. Это не случайность, а продуманное решение — перепад высот позволил применить технологию «Технониколь» с гидроизоляцией несущих балок и настилом на регулируемых опорах.

Точно такая же конструкция (но с утеплением и пароизоляцией) применена и на крыше — ведь она тоже эксплуатируемая. Гидроизоляция, регулируемые опоры, настил — почти тот же «пирог», что и на террасе, только наверху.

Документация: два альбома

Проектная документация на дом состоит из двух альбомов:

1. Эскизный альбом — называется «Объемно-планировочные и архитектурные решения». Содержит текстовую часть, планировки, фасады и 3D-визуализации — то, что помогает понять объём и внешний вид здания.

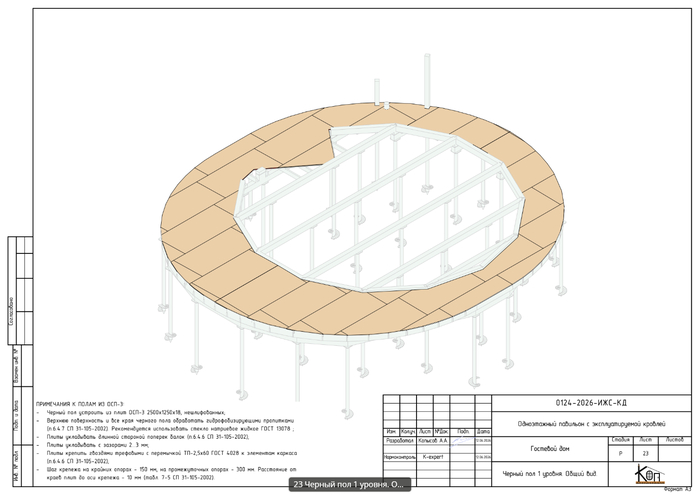

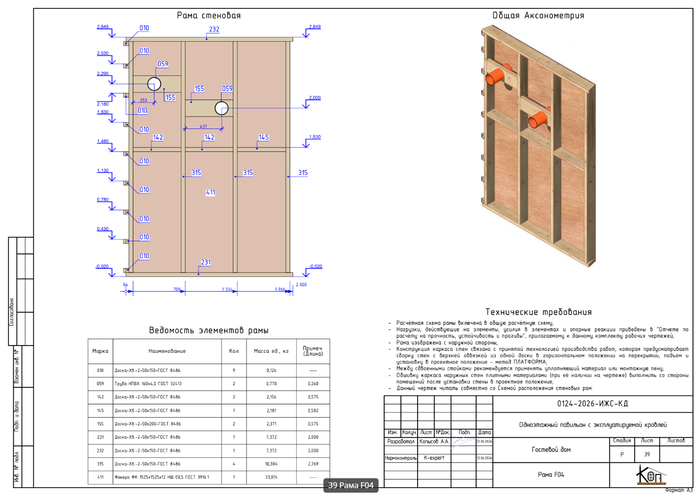

2. Рабочая документация по ГОСТ 21.504 — «Правила выполнения рабочей документации деревянных конструкций». Этот альбом предназначен для строителей: схемы расположения элементов, расчётные схемы несущих конструкций, сборочные чертежи, узлы опорные и соединительные, ведомости элементов. Всё по стандарту — чтобы на стройке не возникало вопросов «а как это собрать?»

Документация представлена в двух форматах - альбомы PDF для печати и гипермодель BIMx для просмотра на экране

Итог

Круглый каркасный дом — это не магия и не гнутые балки на каждый метр. Это инженерная хитрость: многоугольник из коротких сегментов, сглаженный фасадной обшивкой, клееные балки для большого пролёта без центральных опор и продуманная система гидроизоляции от «Технониколь» для террасы и эксплуатируемой крыши. А внутри — камин, панорамные окна и кровать, с которой видно закат. Почти как у Рэда, только уютнее.

Архитектурные особенности и конструктивные решения

Внешне дом перекликается с традиционными финскими домиками: двускатная крыша эффективно справляется со снеговой нагрузкой, терраса добавляет функциональности, фасады обшиты профильной доской, а спокойная цветовая гамма органично вписывается в северный ландшафт.

Конструкция дома выполнена в североамериканском стиле: каркас собран из сухой нестроганой доски, предусмотрена двойная верхняя обвязка — это повышает жёсткость и устойчивость здания. В качестве основания используется столбчатый фундамент — он хорошо зарекомендовал себя на промерзающих грунтах и позволяет снизить теплопотери.

Варианты планировки

Проект представлен в трёх вариантах, рассчитанных на разные потребности:

• Вариант А (минимализм) — компактный дом для одного человека, молодой пары или в качестве садового домика. В составе: общая комната, спальня, санузел и передняя. Планировка строго соответствует минимально необходимым требованиям СП 55.13330, без лишних площадей.

Вариант Б — дом для семьи с детьми. К базовой планировке добавлены две детские комнаты, что делает жильё более комфортным для небольшой семьи.

Вариант В — решение для большой семьи. Здесь кухня выделена в отдельное помещение, а также предусмотрен второй санузел, что повышает удобство эксплуатации дома.

Ключевая особенность проекта — модульность. Соединительные узлы фундамента, стен и крыши спроектированы так, что дом можно масштабировать: к варианту А легко пристроить дополнительные блоки и получить вариант Б или В. При необходимости возможна и обратная ситуация — уменьшение жилой площади. Такая гибкость позволяет адаптировать дом под меняющиеся жизненные обстоятельства.

Документация

Для каждого из вариантов предусмотрен комплект документации, "традиционный" для каркасных ИЖС:

• "эскизные" Объемно-планировочные и Архитектурные решения ;

• рабочие чертежи Архитектурных решений (в соответствии с ГОСТ 21.501);

• рабочие чертежи Деревянных конструкций (по ГОСТ 21.504).

Такой набор документов даёт всё необходимое для строительства, а чёткая привязка к нормативам упрощает взаимодействие с подрядчиками.

Дом спроектирован для комфортного отдыха трех семейных пар.

Разработка началась с договора и составления технического задания, в котором заказчик подробно описал все, что хочет видеть в проекте

Далее был выполнен проектный раздел - Объемно-планировочные и Архитектурные решения, который многие называют эскизным. Заказчику передали гипермодель чтоб он виртуально осмотрел дом изнутри и снаружи а также альбом чертежей для печати.

Кстати, альбом ОПиАР по содержанию соответствует Постановлению 87, а по оформлению - ГОСТ 21.101

Аналитическая модель ArchiCad была просчитана на эксплуатационные, ветровые и суровые снеговые нагрузки Пермского края в Лира 2024. По результатам расчёта назначены шаги и сечения элементов каркаса. Это позволило сделать конструкцию безопасной, надежной, но, в то-же время, экономичной.

Для строителей был подготовлен комплект рабочей документации деревянных конструкций по ГОСТ 21.504 и ГОСТ 21.101

Ну и лучшая награда для проектировщика - видеть, как строится объект. Строительство дома началось весной 2025 года, заказчик любезно поделился фото с объекта

На этом про данный проект все, постарался написать кратко...
