Каркасный дом

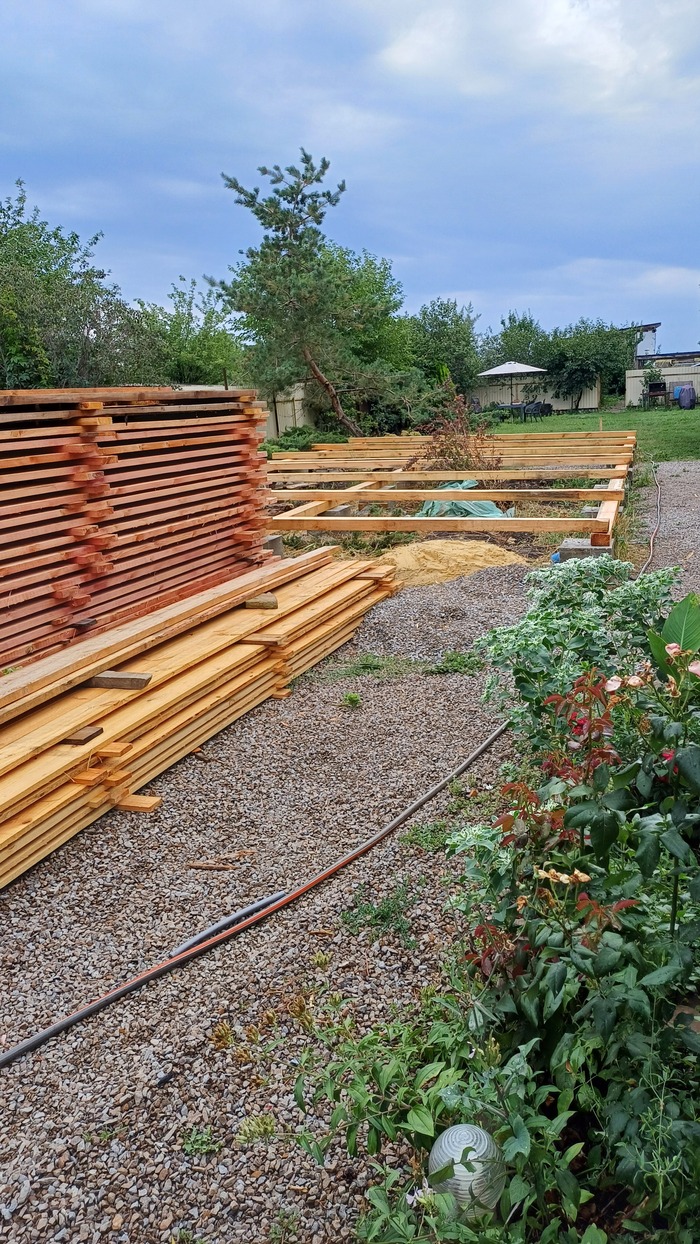

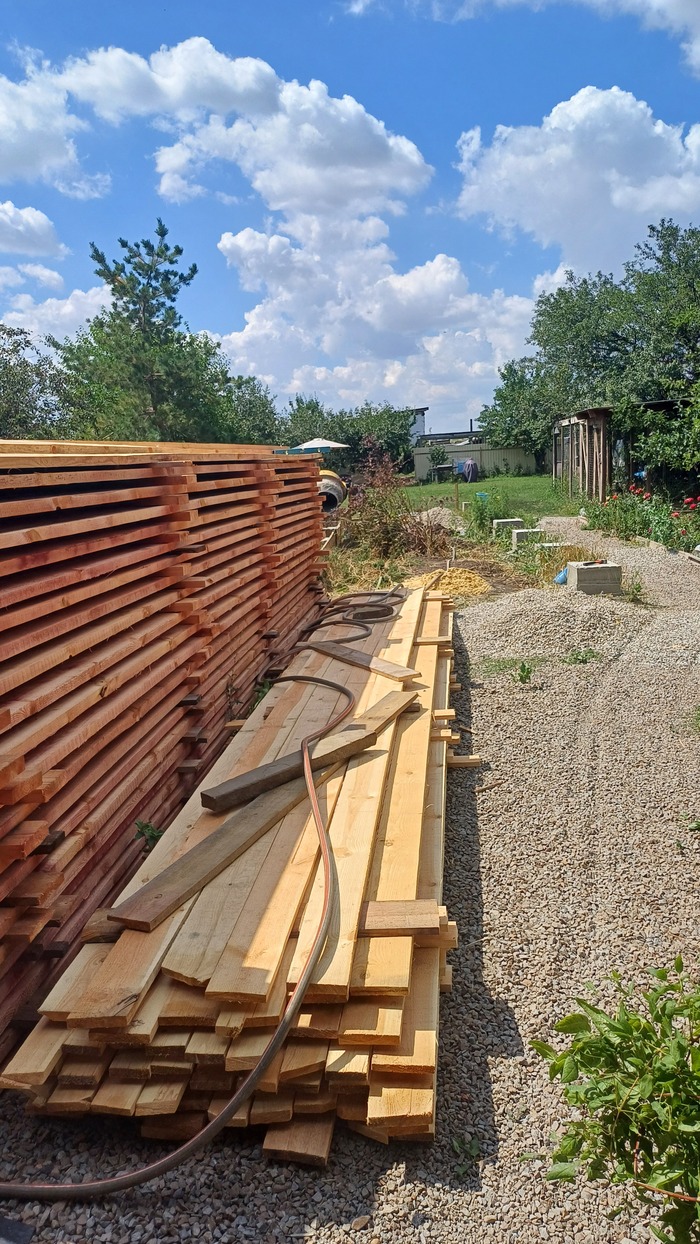

Дом проектировал сам, жена придумала планировку. Дом прямоугольник 9*14 м. Один этаж. Крыша вальмовая. Каркас американский из строганной доски (сухая но не камерная). Никакого лохматого армянского леса нигде не применял. Собирал нейлером «bostitch», торцовка, ручная дисковая. Никаких ручных молотков. Еще сабелька dewalt и нейлер кровельный. Читал еще американского каркасного дедушку, про инструмент.

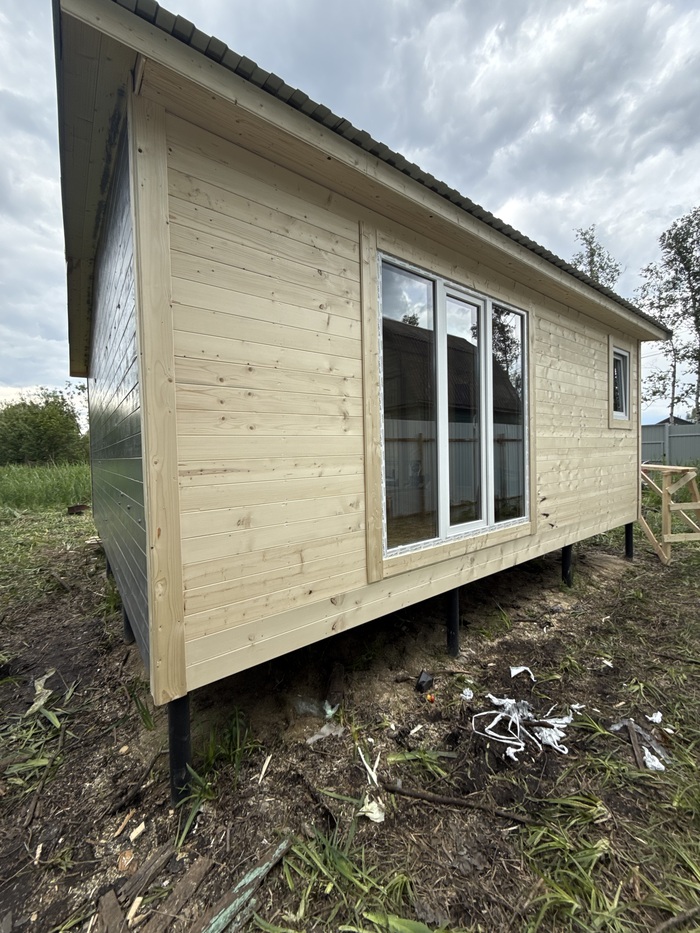

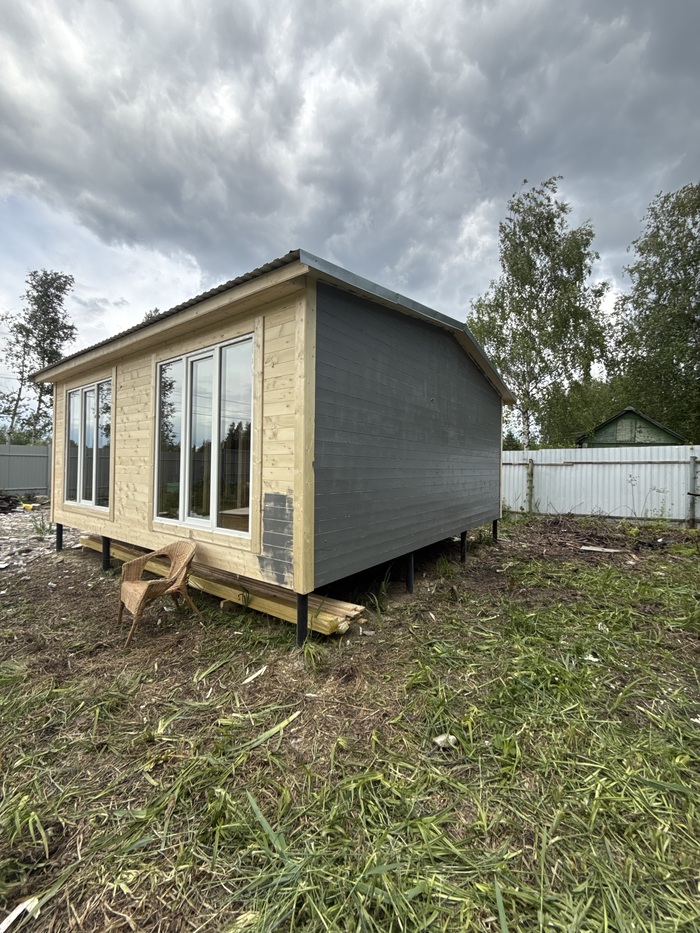

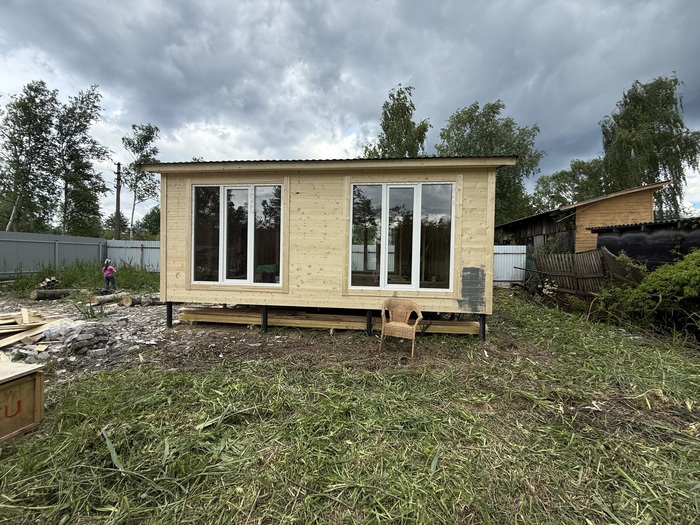

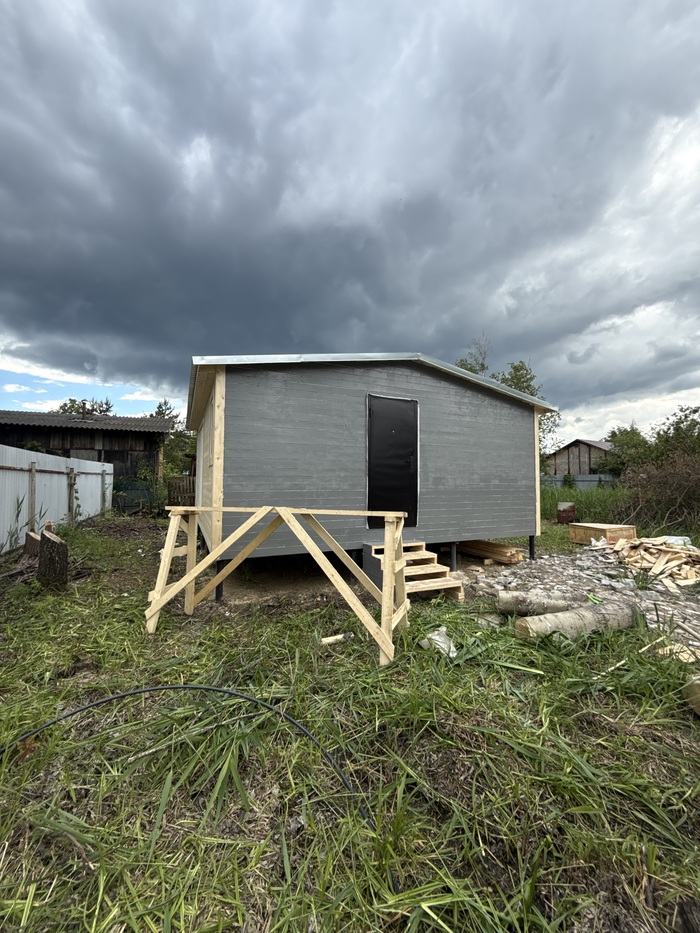

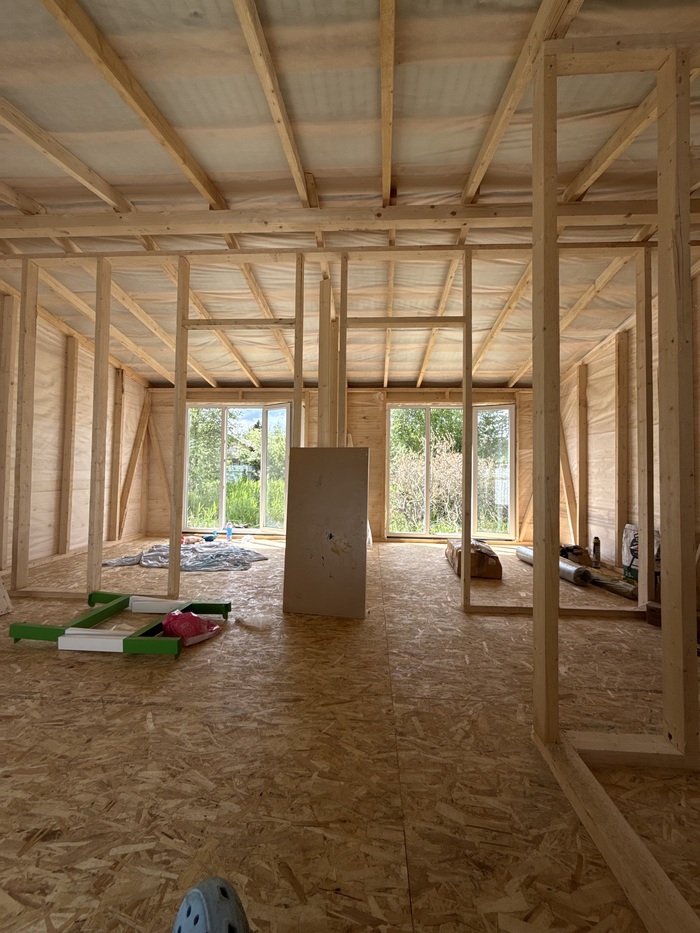

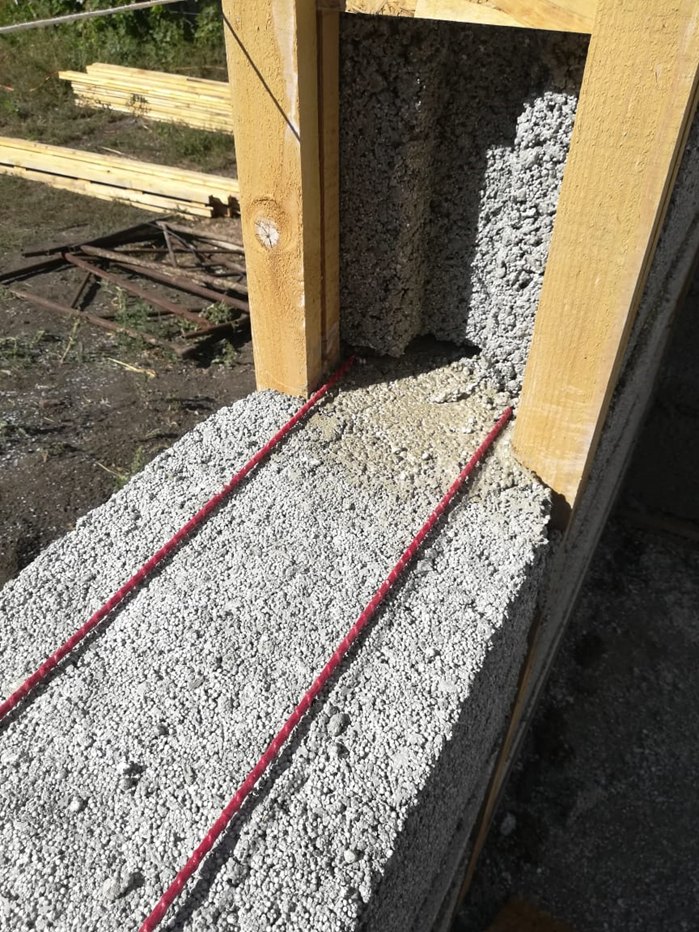

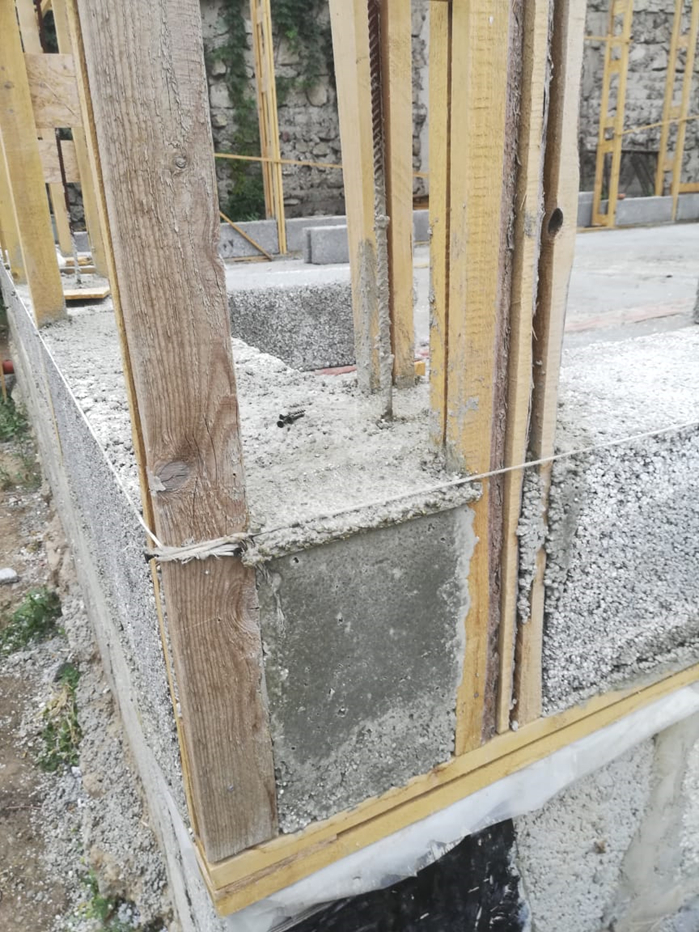

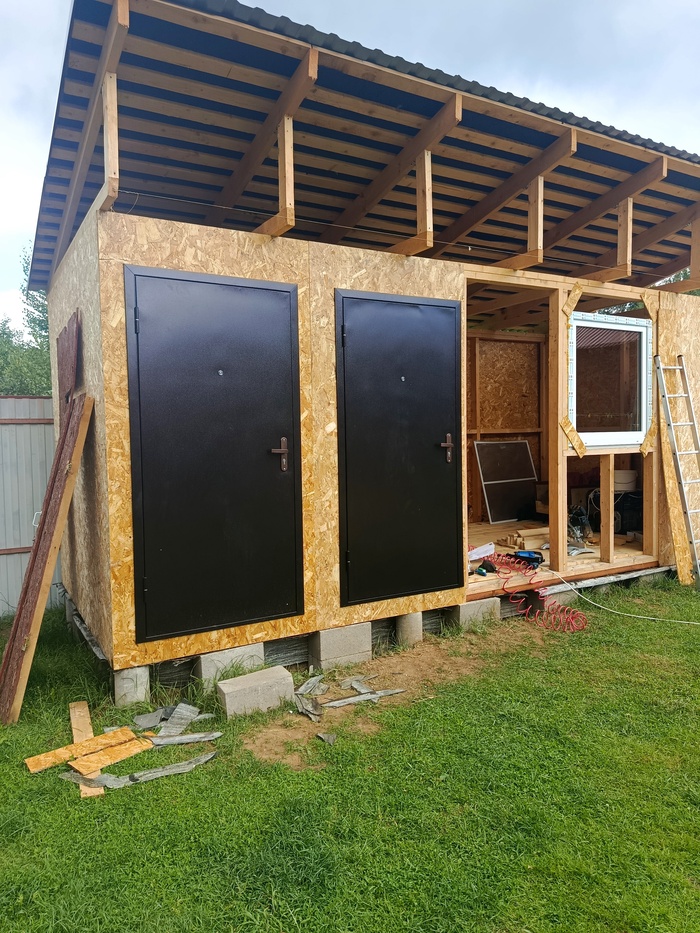

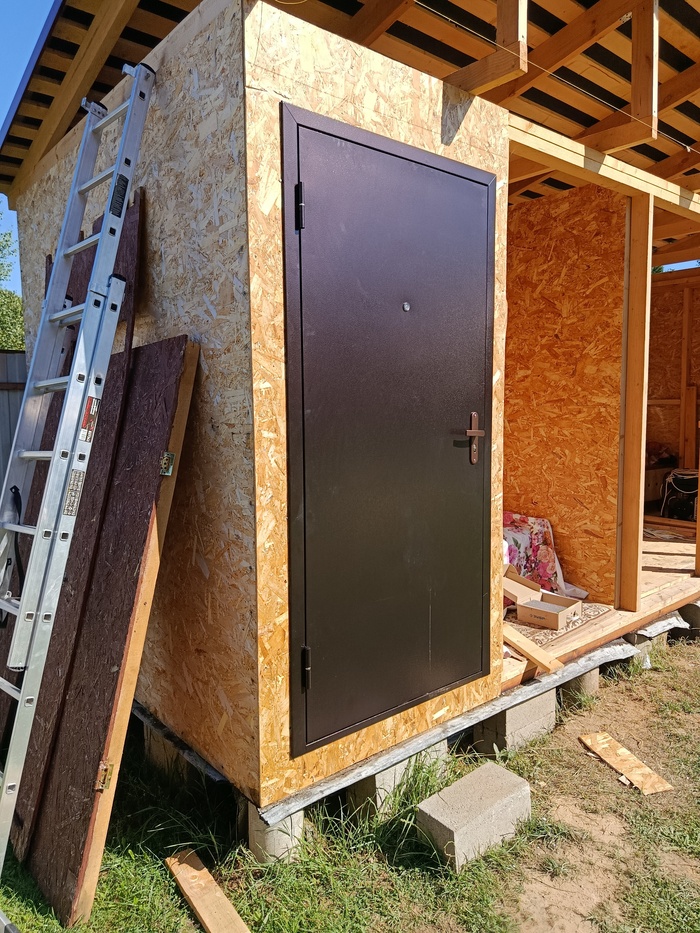

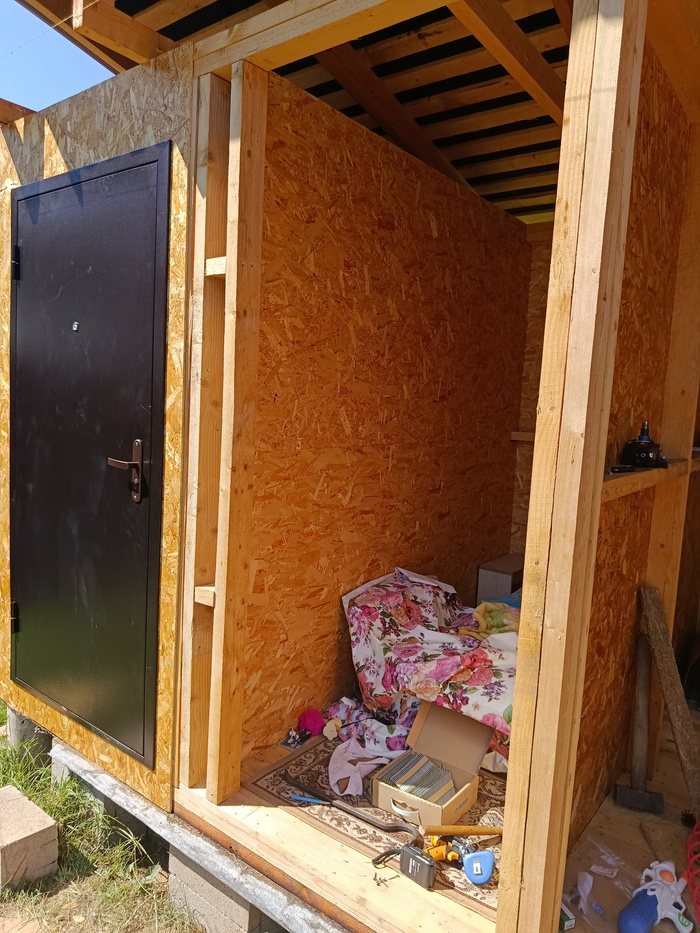

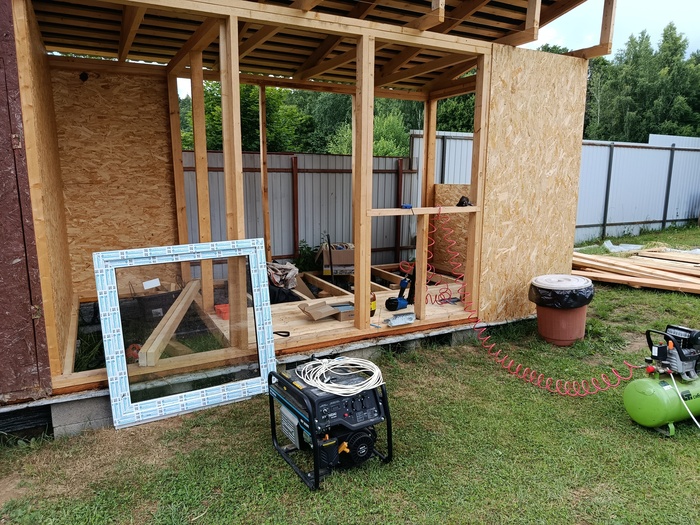

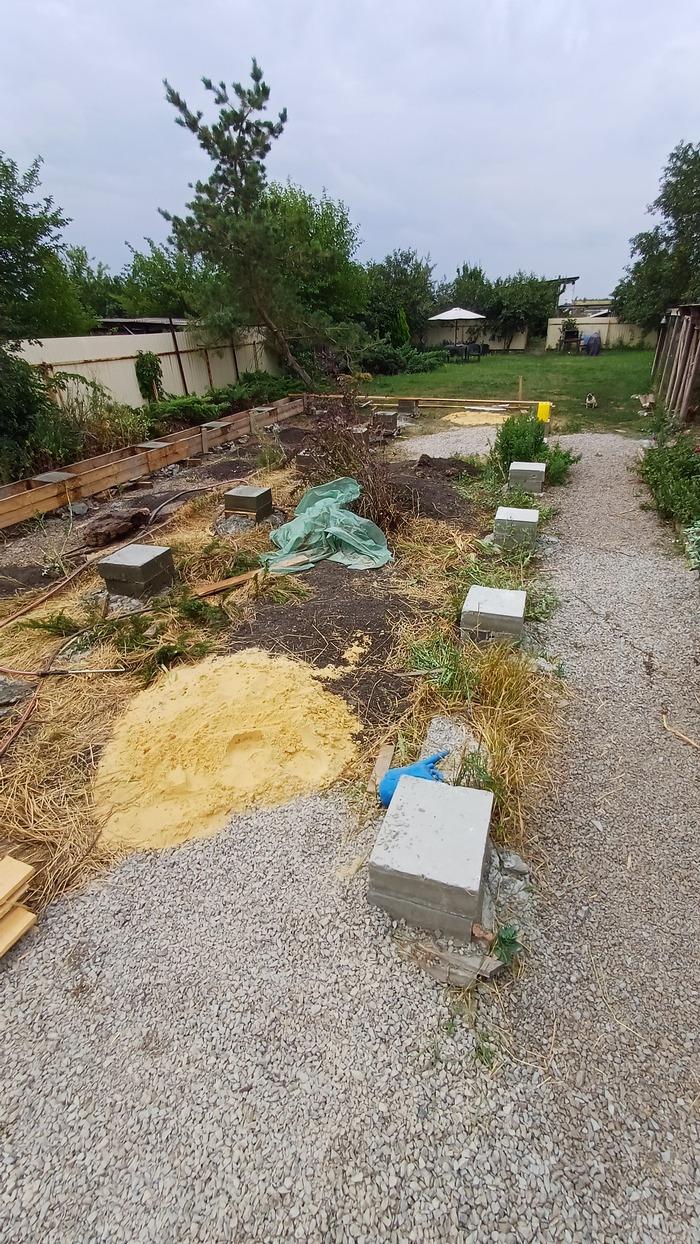

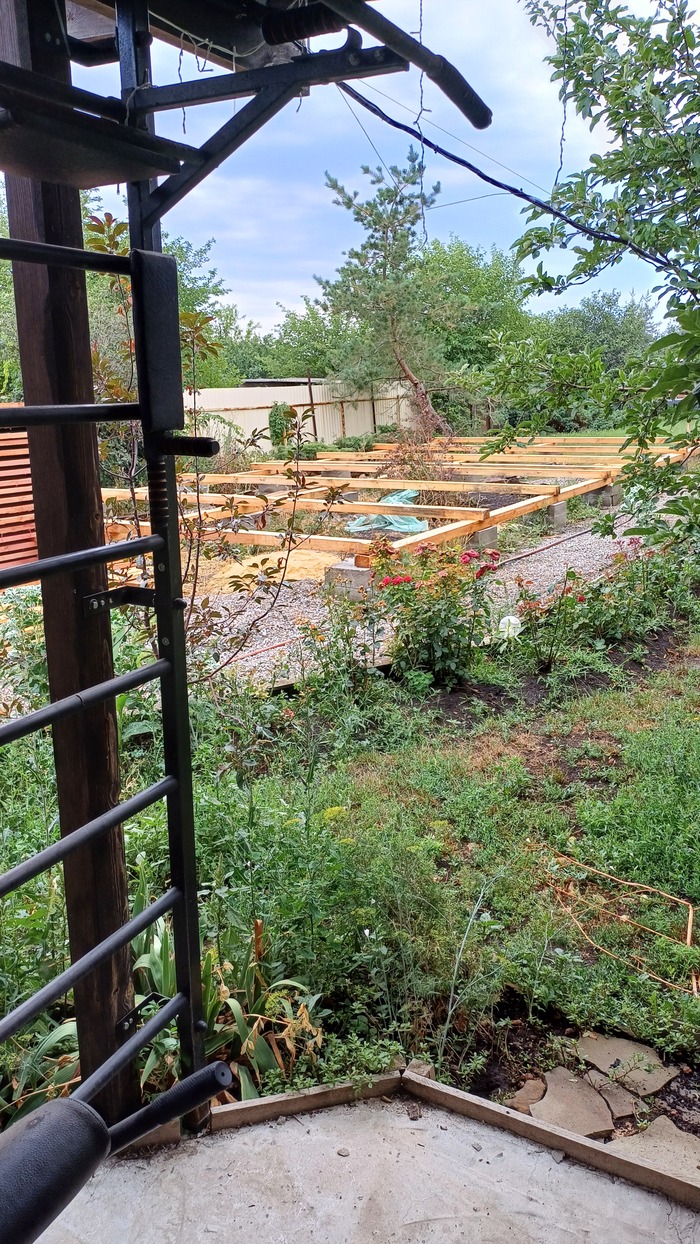

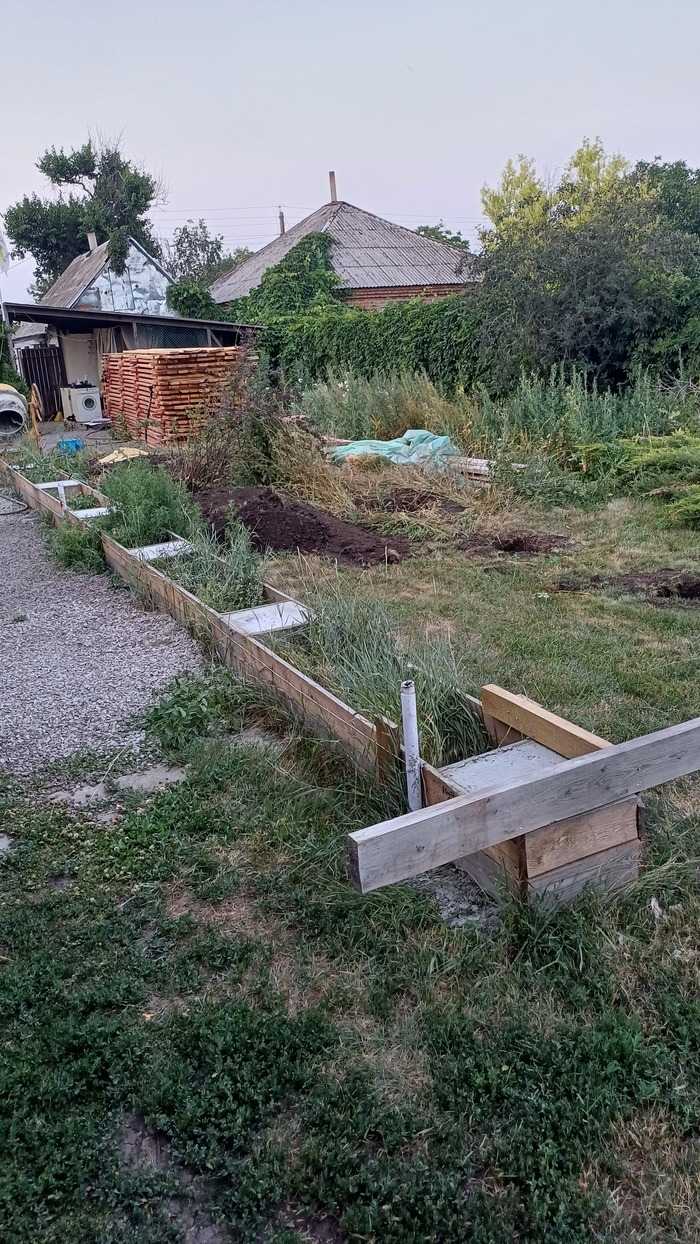

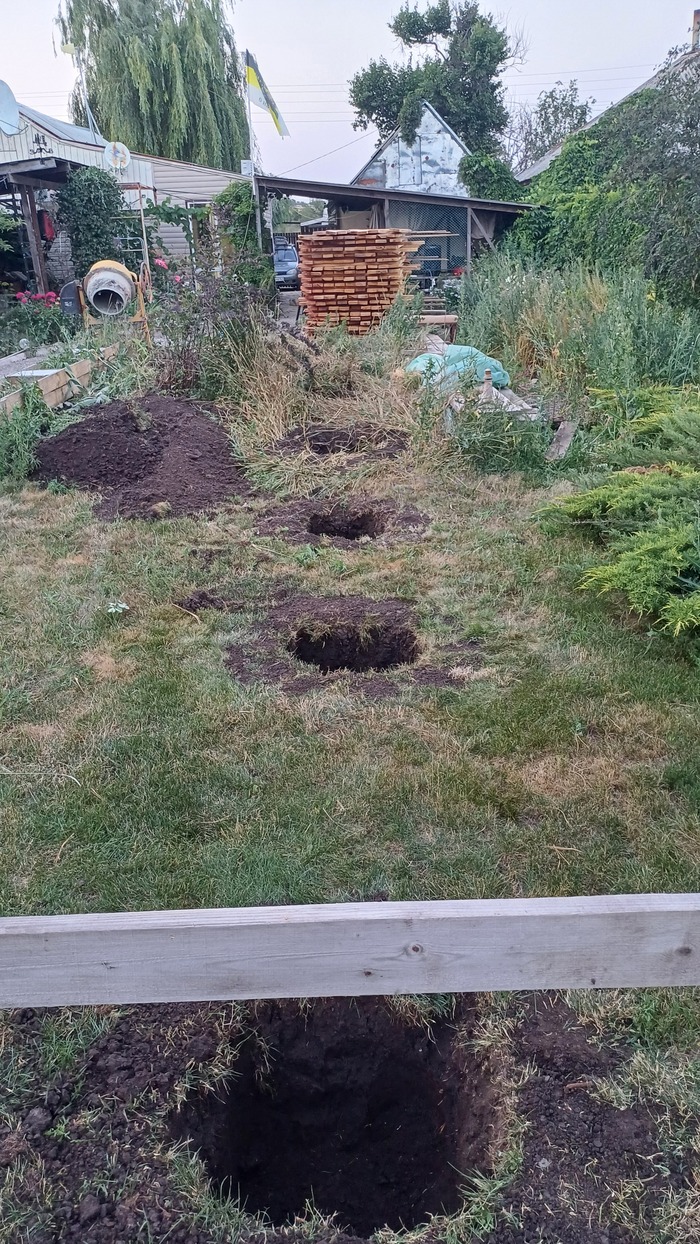

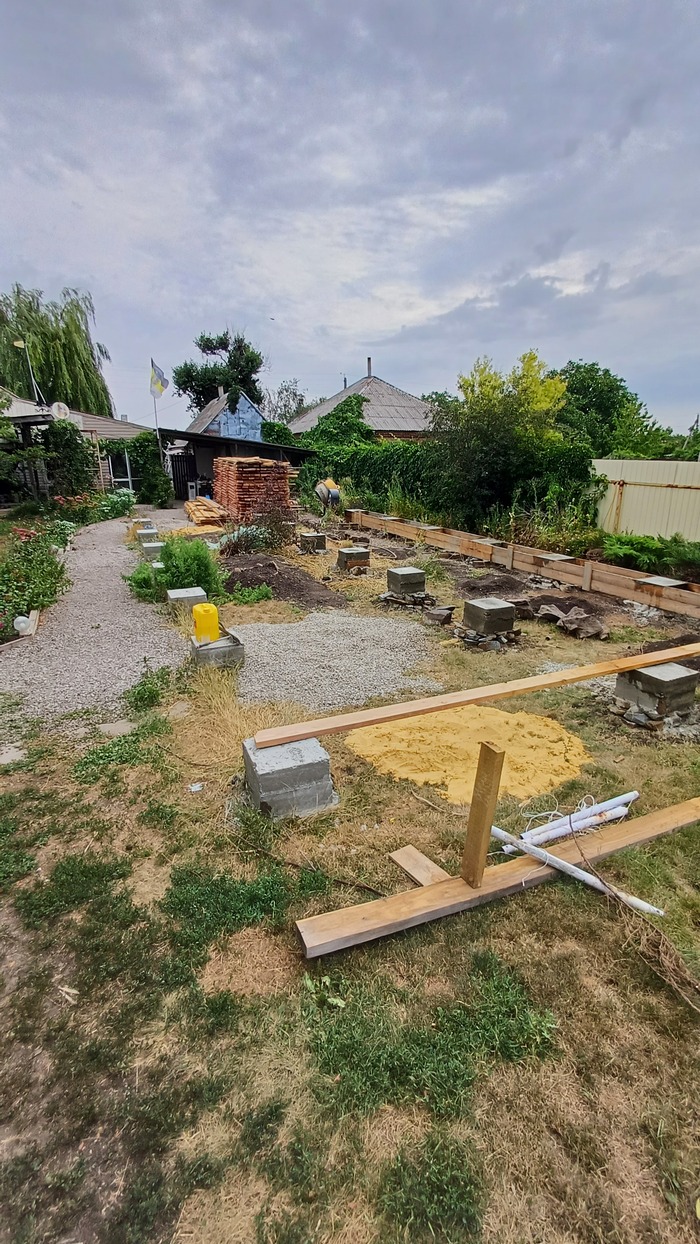

Дом сразу планировал под тепловой насос поэтому теплосопротивление в среднем 5,5. Перекрытие пола под стяжку балки 195*45 с шагом 400 мм( 400 кг/м.кв). Каркас из 145*45. Стены собирал кусками по 3 -4 метра. Поднимал один «удочкой» с ручной лебедкой. Укосины стен ровнял и шил на полу. Оставлял их в стене. Наружная обшивка стен фанера фсф 9 мм. Каркас мне показался самым быстрым и простым элементом дома. Крыша вальма т-образная. Стропила 145*45 с шагом 400. С промежуточной опорной стеной. Чердак холодный.

Утепление : в горизонтах ( пол, потолок) эковата. Пол: 200 эковаты плюс 50 Эппса под стяжкой пола.

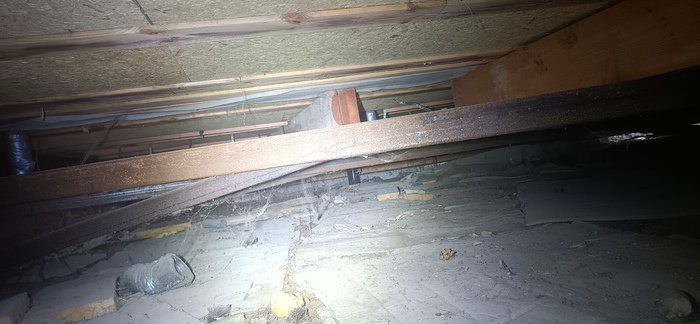

Потолок: 300 эковаты плюс 50 минваты(плотность 50).

Стены: 150 минваты по стойкам( пл. 50) плюс внутри перекрестное 50 минваты (50 пл) плюс под вентфасадом снаружи 50 минваты(плотность 90.

Эковата мне нравится. Засыпал и все. Щелей нет. Цена раньше была норм.

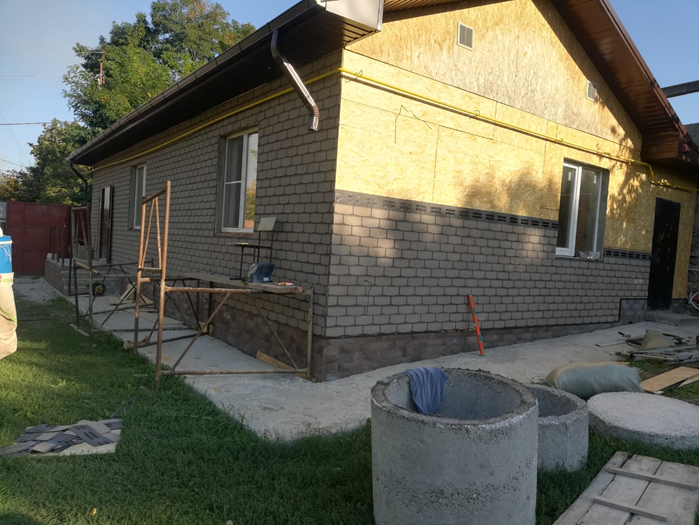

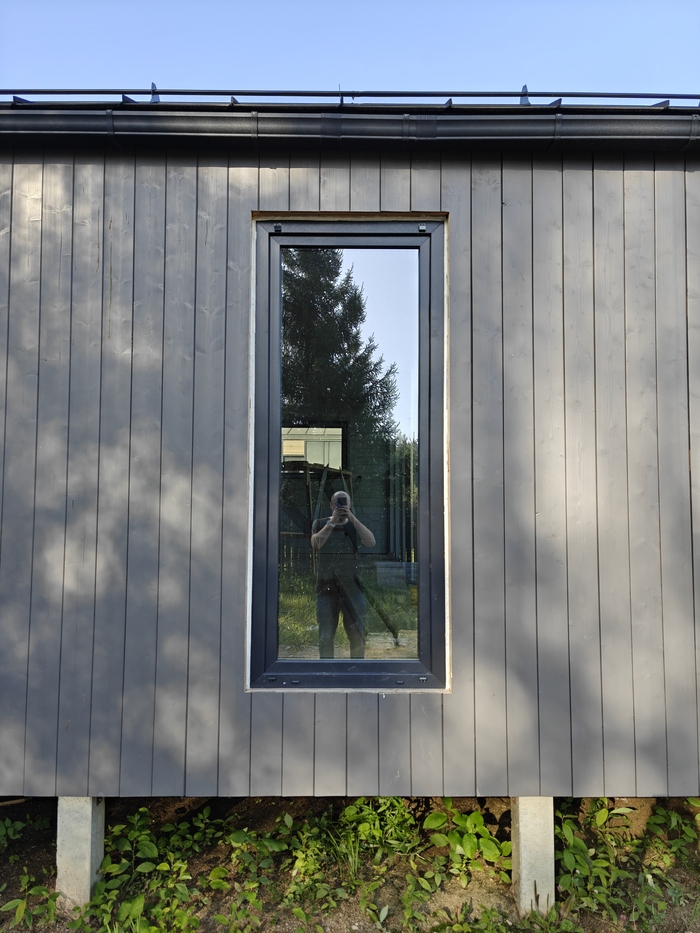

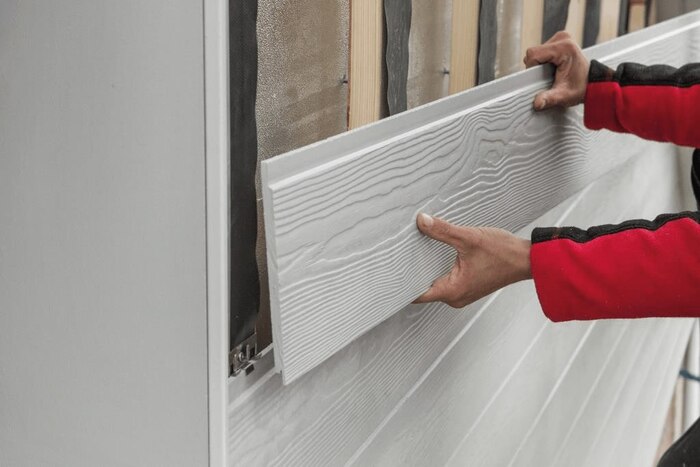

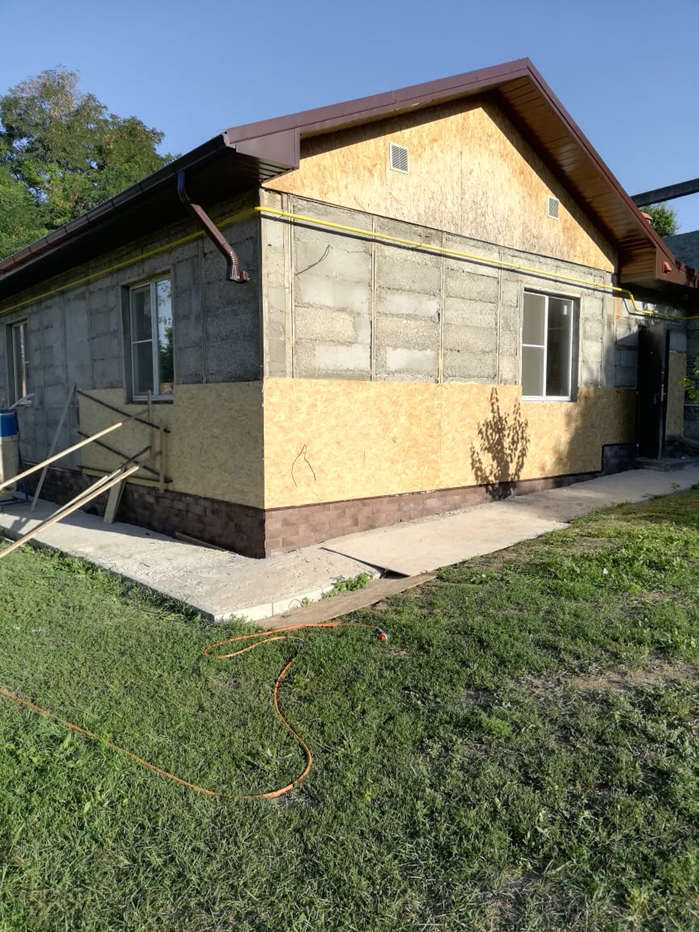

Снаружи делал вент фасад по минвате tywek, обрешетка вертикально и система кнауф по аквапанели. Потом камешек церезит 174.

Внутри пароизоляция первичный полиэтилен 250 мкн, потом минвата перекрестно и гипс в два слоя с разбежкой швов. Лента дельта. Гипс дублирует пароизоляцию для параноиков))

Гипс покрашен по системе кнауф.

Пол : семь стяжек с гидрополом, штучный паркет дубовый на клей полиуретановый.

Крыша: тегола футуро по их техкартам.

Это вкратце.

Закину фоток, спрашивайте, если интересно.

Вообще-то, это не дом для постоянного проживания, а глемпинг (от англ. glamping — гламурный кемпинг; дом для кратковременного отдыха на природе с гостиничным уровнем комфорта). Формат, который объединяет романтику кемпинга с удобствами хорошего отеля: кровать, кухня, душ, тепло — и всё это среди леса или поля.

Что внутри

При скромных размерах павильон вмещает в себя настоящую квартиру-студию. В круглом объёме разместились:

• Зона прихожей со встроенными шкафами для одежды и хранения

• Кухонная зона — компактная, но функциональная

• Гостиная зона с большой двуспальной кроватью

• Ванная комната и отдельный санузел с душевой кабиной

Большая кровать обращена к панорамным окнам, за которыми — терраса и природный пейзаж. В доме установлена печь-камин со стеклянной дверцей: можно лежать в тёплой кровати, смотреть на живой огонь и слушать потрескивание дров. Не покидая уютного гнезда, как тот самый Рэд.

Окна выходят на террасу, опоясывающую дом. А с террасы наружная лестница ведёт на эксплуатируемую крышу. На крыше предполагается разбить мини-сад: растения в кадках и шезлонги для солнечных ванн. Получается двухуровневая зона отдыха — внизу уют у камина, наверху — открытый воздух и загар.

Автор концепции — @Aleksandrainteriors.

Как сделали круг: короткие сегменты вместо гнутых балок

Главная инженерная головоломка — как получить плавную круглую форму в каркасной технологии, где все элементы по умолчанию прямые?

Гнуть обвязку или вырезать её из цельной заготовки — дорого и технологически сложно. Решение нашли другое: стены спроектированы из коротких прямых сегментов, образующих многоугольник с большим числом сторон. А плавность круга создаётся обшивкой навесного фасада — гибкими панелями, которые повторяют кривизну и скрывают гранёную структуру каркаса. Издали дом выглядит идеально круглым, хотя изнутри несущий каркас — это многогранник.

Несущие балки без центральной опоры

По центру круга нет несущих столбов — всё внутреннее пространство свободно. Это означает, что крыша держится только на верхних обвязках стен. Чтобы обеспечить достаточную жёсткость и несущую способность при таком пролёте, балки подобраны комплексным расчётом деревянных конструкций. Клееная древесина позволяет создавать длинномерные элементы с заданным сечением и прочностью, что критично при отсутствии промежуточных опор.

Защита от влаги и долговечность конструкции

Фундамент дома — стальные винтовые сваи. Быстро, надёжно, минимизация работ на участке. Обвязка имеет два уровня: под террасой балки расположены несколько ниже, чем в самом доме. Это не случайность, а продуманное решение — перепад высот позволил применить технологию «Технониколь» с гидроизоляцией несущих балок и настилом на регулируемых опорах.

Точно такая же конструкция (но с утеплением и пароизоляцией) применена и на крыше — ведь она тоже эксплуатируемая. Гидроизоляция, регулируемые опоры, настил — почти тот же «пирог», что и на террасе, только наверху.

Документация: два альбома

Проектная документация на дом состоит из двух альбомов:

1. Эскизный альбом — называется «Объемно-планировочные и архитектурные решения». Содержит текстовую часть, планировки, фасады и 3D-визуализации — то, что помогает понять объём и внешний вид здания.

2. Рабочая документация по ГОСТ 21.504 — «Правила выполнения рабочей документации деревянных конструкций». Этот альбом предназначен для строителей: схемы расположения элементов, расчётные схемы несущих конструкций, сборочные чертежи, узлы опорные и соединительные, ведомости элементов. Всё по стандарту — чтобы на стройке не возникало вопросов «а как это собрать?»

Документация представлена в двух форматах - альбомы PDF для печати и гипермодель BIMx для просмотра на экране

Итог

Круглый каркасный дом — это не магия и не гнутые балки на каждый метр. Это инженерная хитрость: многоугольник из коротких сегментов, сглаженный фасадной обшивкой, клееные балки для большого пролёта без центральных опор и продуманная система гидроизоляции от «Технониколь» для террасы и эксплуатируемой крыши. А внутри — камин, панорамные окна и кровать, с которой видно закат. Почти как у Рэда, только уютнее.

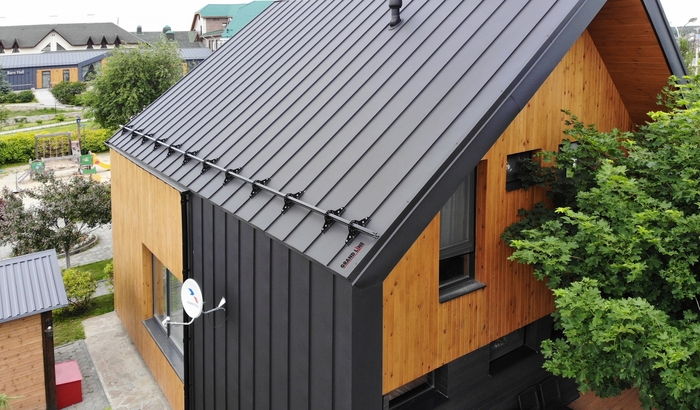

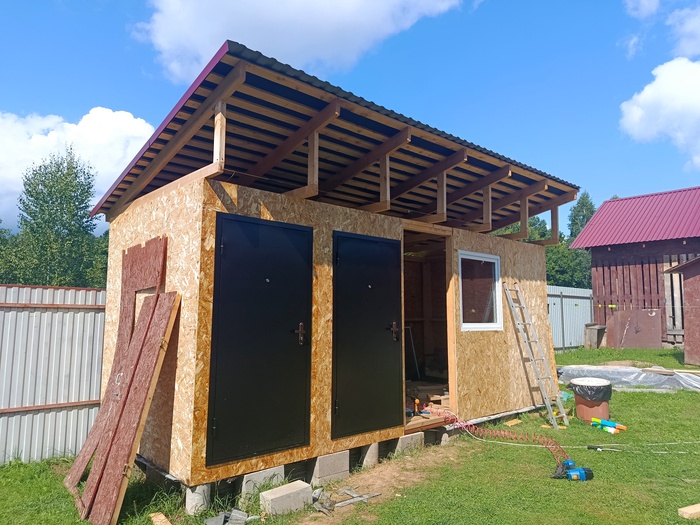

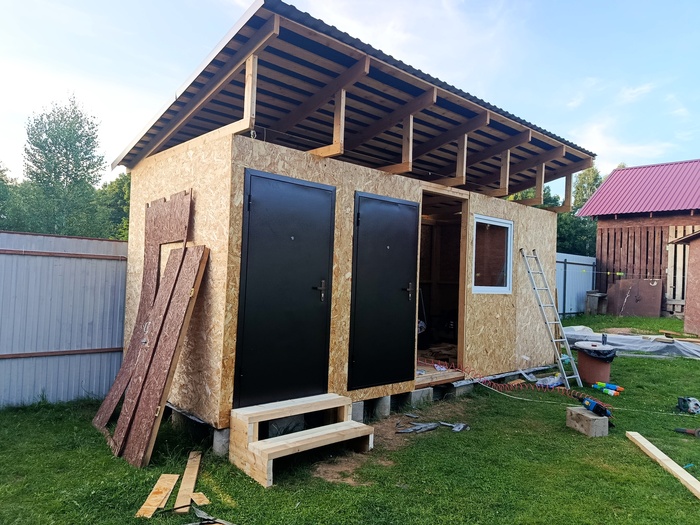

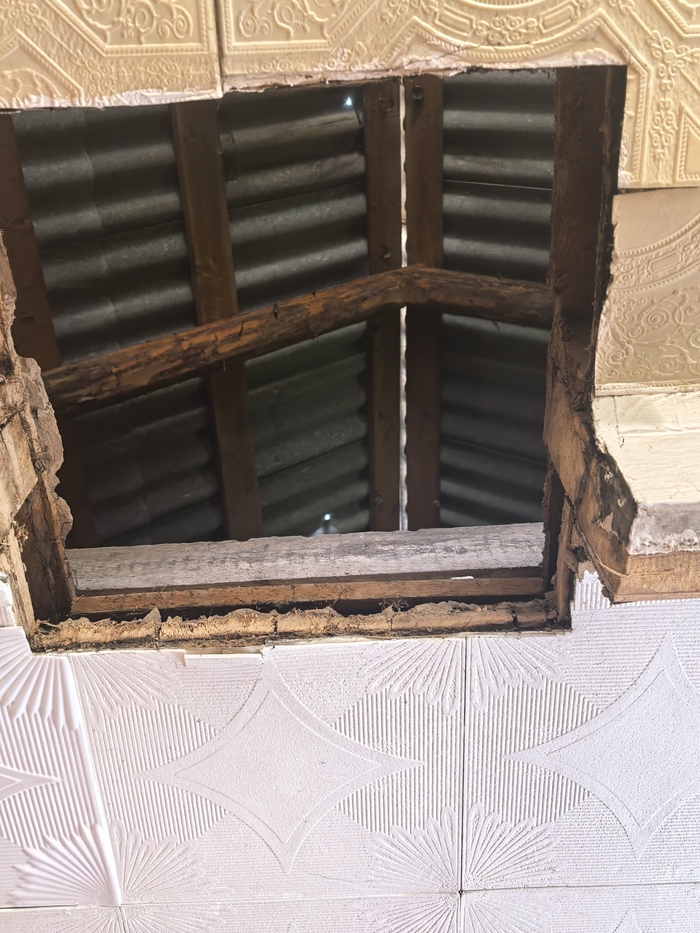

Операция прошла успешно, и к вечеру пятницы первый скат был уложен, оставалось его прокрутить, но стемнело, и эту задачу я решил отложить на утро субботы. Заниматься такими вещами в потёмках - дурная затея.

Ах да, я бы мог успеть всё доделать и в пятницу, если бы не дождь в первой половине дня. Пока с неба лило, как из ведра, я занимался малярными работами

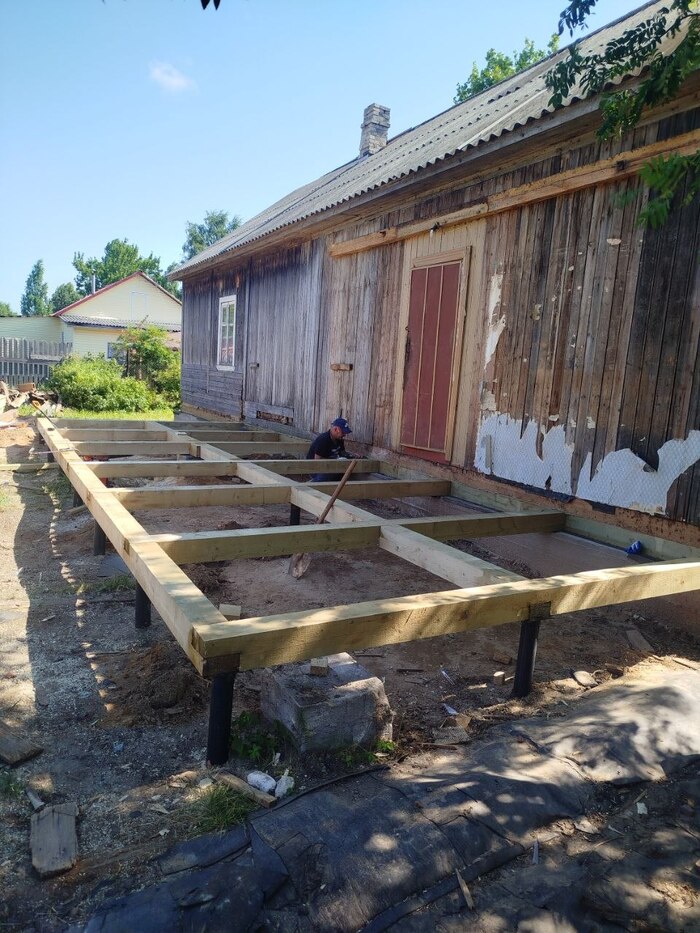

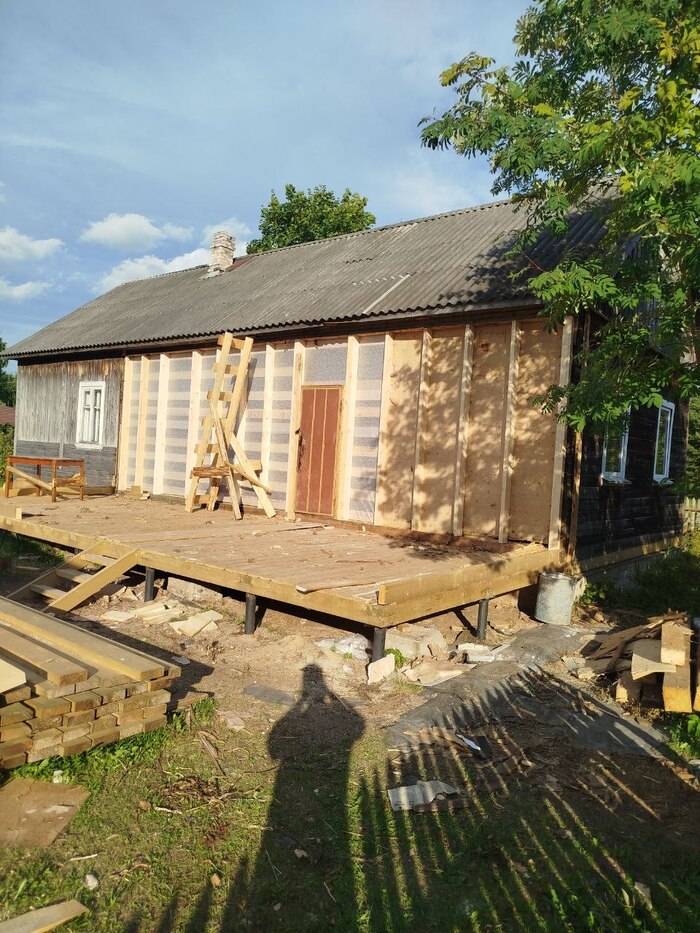

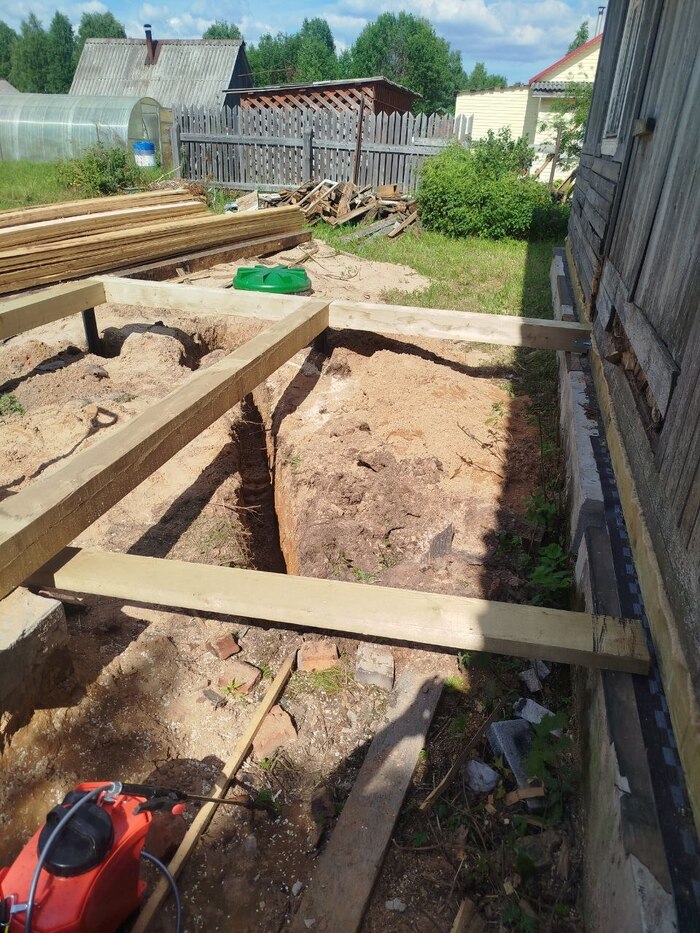

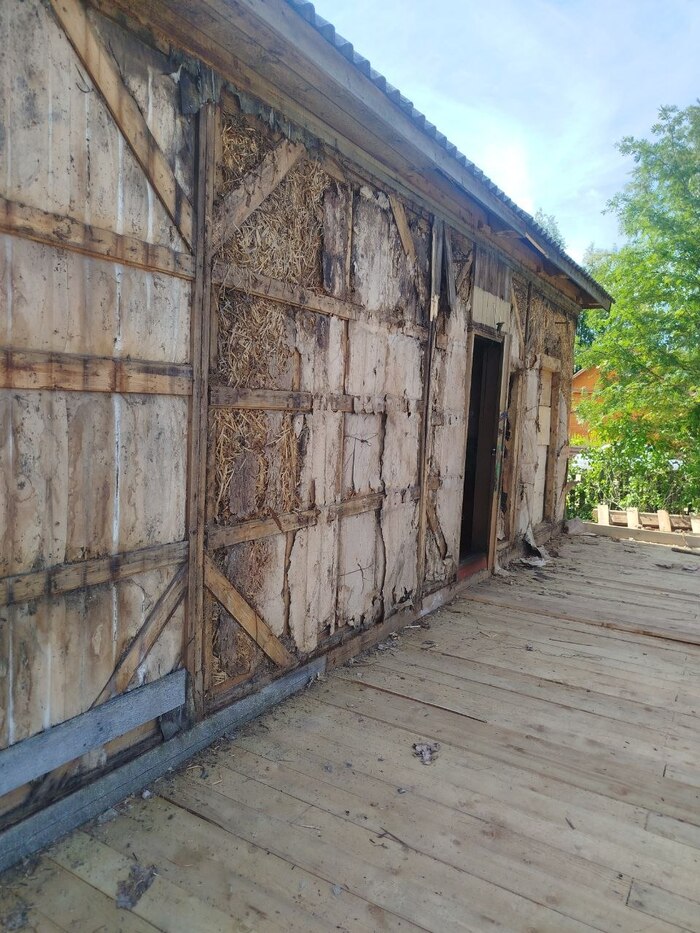

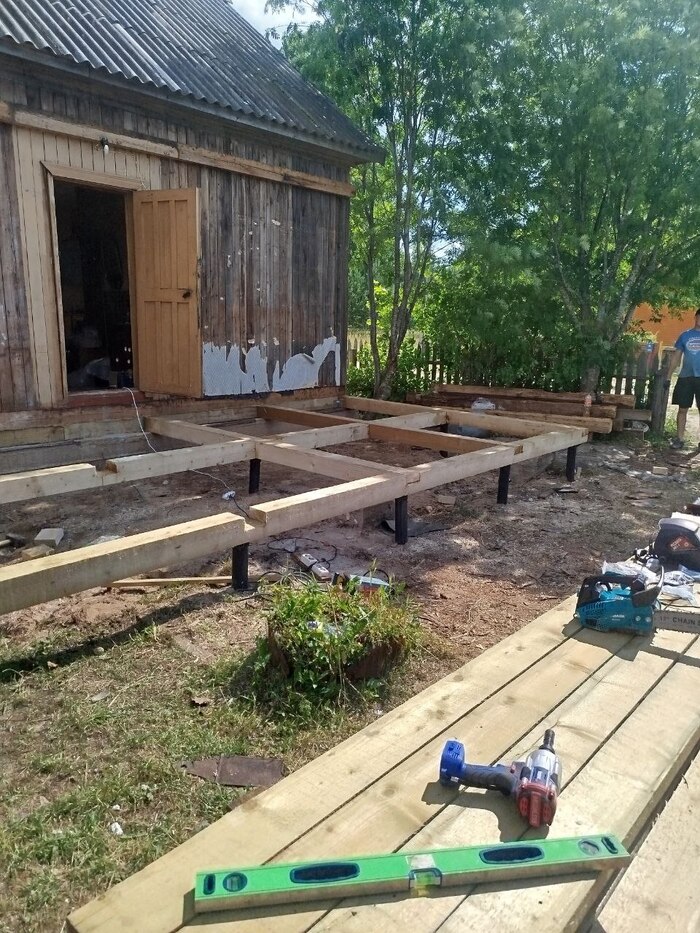

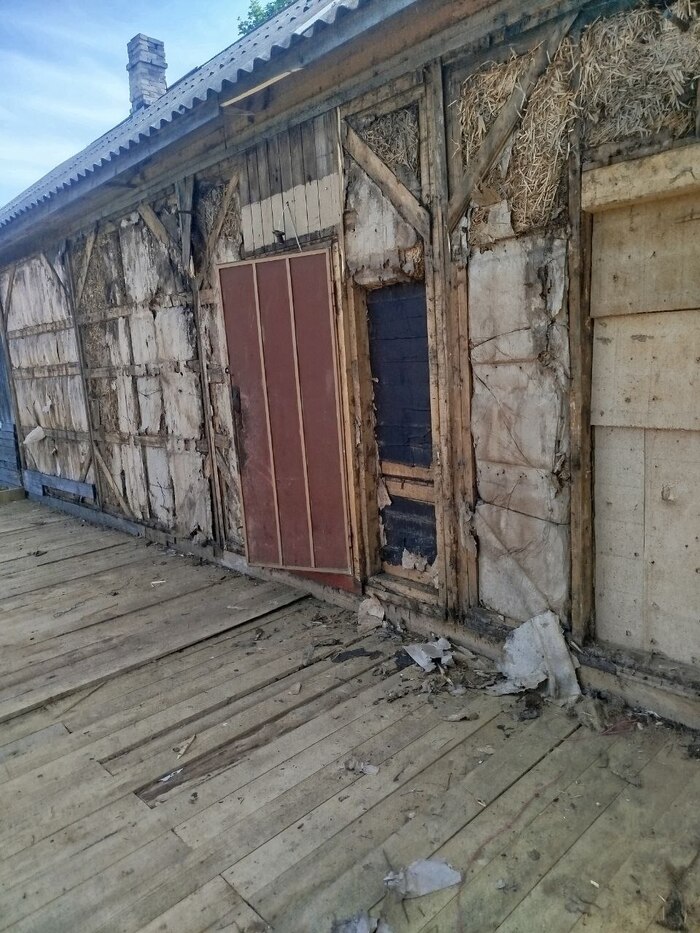

Крыша террасы примыкает к стене, и по уму там нужна планка примыкания, но в моем случае расстояние между кровлей основной части дома и кровлей террасы по нормали такое, что никакая планка туда без подрезки и страданий не встанет, поэтому я решил вместо неё сделать шов между кровлей и стеной из кровельного герметика. Вода там может появиться только в двух случаях - горизонтальный дождь, что маловероятно, и задутый снег, который начнёт таять - такой вариант более вероятен. Думается мне, герметос должен исключить вариант появления этой проблемы, особенно учитывая тот факт, что шов я сделал толстым с уклоном от стены в сторону волны.

Кровля, торцевые, коньковая планки, кровельные саморезы у меня были закуплены ещё весной, и я был абсолютно уверен, что и карнизных планок у меня имеется в достаточном количестве, как и сетки для вентиляции подкровельного пространства. На деле выяснилось, что это не так, поэтому, проведя ревизию в прошлые выходные, я дозаказал недостающие комплектующие. Доставка была намечена на субботу, привозят в пвз всё обычно в районе обеда, так что у меня было достаточно времени прокрутить листы и установить компенсирующую рейку.

Забрав всё своё добро из пвз, я наконец-то приступил ко второму скату. В этот раз я решил попробовать укладывать черепицу слева - направо, подсовывая листы - опять-таки двигаться от стены проще, чем гадать, не набежит ли где-то несколько мм, из-за которых при подходе к стене могут возникнуть проблемы и необходимость подрезки листов.

Световой день становится всё короче, поэтому не успел я за субботу всё сделать. Решил добить крышу в воскресенье, благо погода на сей раз дала такую возможность.

В этот раз на крышу я полез в старых кроссовках, и, к моему удивлению, оказалось, что подошва на них не скользит по металлу. Несмотря на достаточно большой уклон крыши, я вполне спокойно перемещался по ней, со страховкой разумеется. Уверенности в ногах в этот раз было гораздо больше, чем когда занимался кровлей основной части дома.

В итоге вот так всё выглядит:

Осенний вайб:

Похоже, этой зимой можно будет спать спокойно, не переживая за улетевший тент😆 .

Подробнее обо всем этом в видосах, если интересно :

Физически было тяжко конечно, но, на удивление, "дачный отходняк " (состояние, когда кажется, что тебя били ногами 10 человек) прошёл всего за один день. Продолжать стройку я физически и морально был готов уже вчера, а сейчас - так вообще сижу разрабатываю планы по захвату вселенной трудовой деятельности на ближайшие выходные.

Сезон я пока не закрываю, есть ещё вещи, которые надо доделать в этом году, но об этом в следующих постах. Спасибо за внимание.

ТГ для интересующихся https://t.me/magnitafon_2123

З. Ы. Клоуны, не забудьте отметиться соответствующей реакцией под постом😏😁

Второй, 137 метров без гаража.

P.S Пришлось второй пост делать, ибо влез деятель @ShevchenkoRoman, оформление ему не понравилось.
