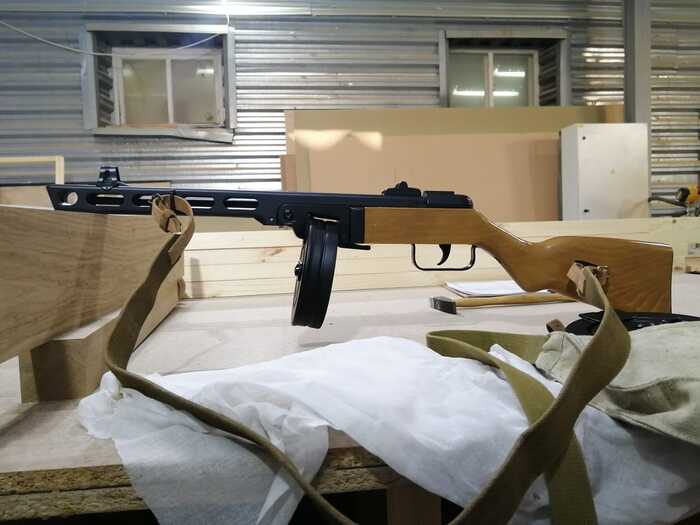

Работаю на столярном производстве конструктором. И вот как-то коллега попросил помочь ему с изготовлением макета ППШ для парада 9 мая. Делать цельнодеревянную болванку по форме мне показалось недостаточно крутым. И я решил заморочиться! Сразу результат, для ЛЛ и привлечения внимания)

Цели:
1. Максимально копийный внешний вид, со скидкой на материалы.
2. Рабочая механика. Взведение затвора/спуск, перелом ствола, смена дисков.
3. Всё из доступных в столярке материалов. Немногочисленные металлические детали из листового алюминия, стандартные болты, шайбы, трубка для ствола и пружины.

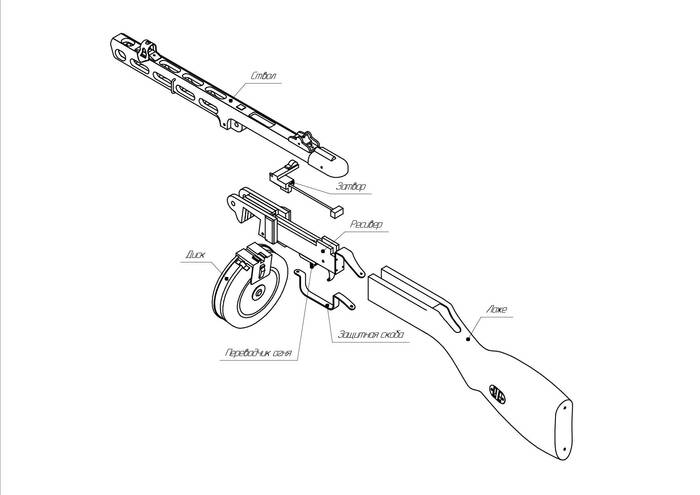

Началось всё с кучи фоток из интернета. Стреляло было крайне массовым, выпускалось повсеместно с различными вариациями в деталях. В сети можно даже найти чертежи разной степени упоротости. В конце концов, масса фоток, рендеров и рисунков были вогнаны в размер, обрисованы и на основе всего этого я сделал свою 3D-модель. Можно было взять за основу готовые модели, скачанные из интернета, но они излишне сложные внутри. Я же исходил из технологии сборки из столярных материалов. Многое пришлось сильно упростить. Отказался от рабочего предохранителя, подвижного переводчика огня (в процессе изготовления товарищ вообще убрал эту деталь и сдвинул защитную скобу чуть назад). УСМ был заменен на простое шептало, составляющее одно целое со спусковым крючком. Упростилась защелка магазина.

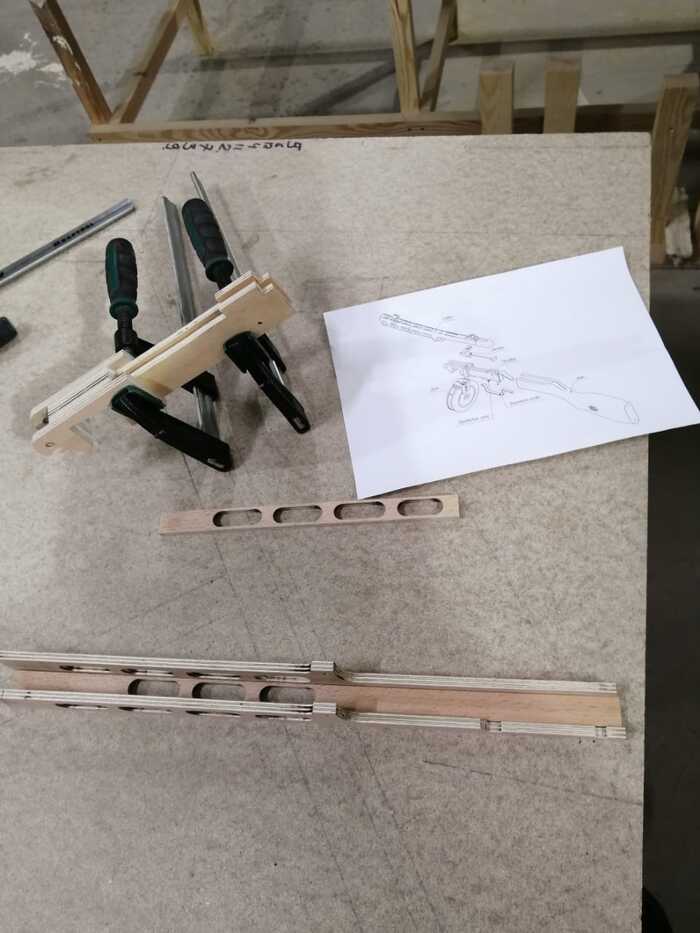

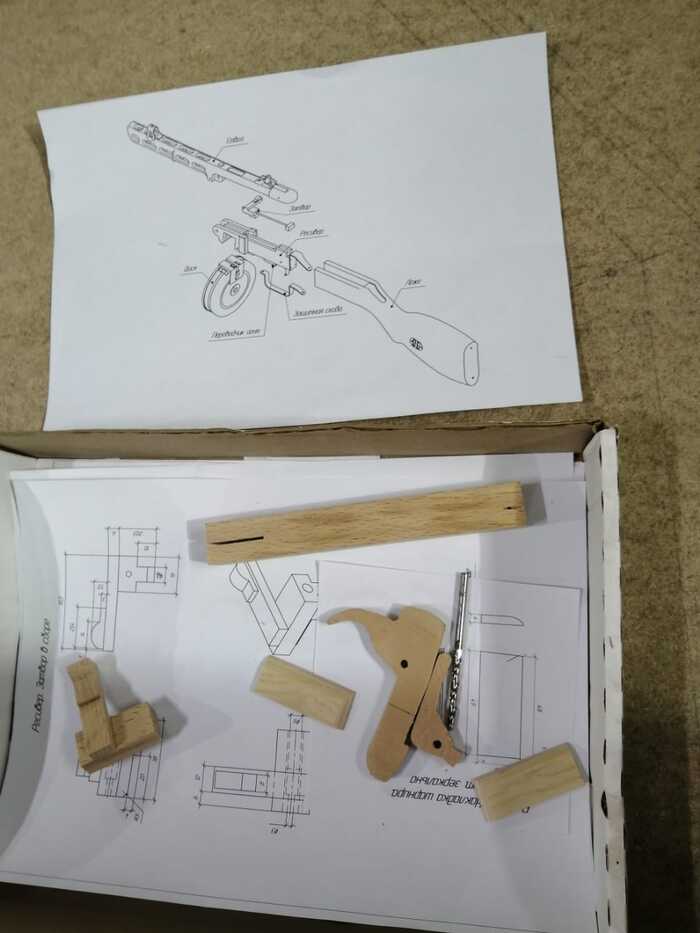

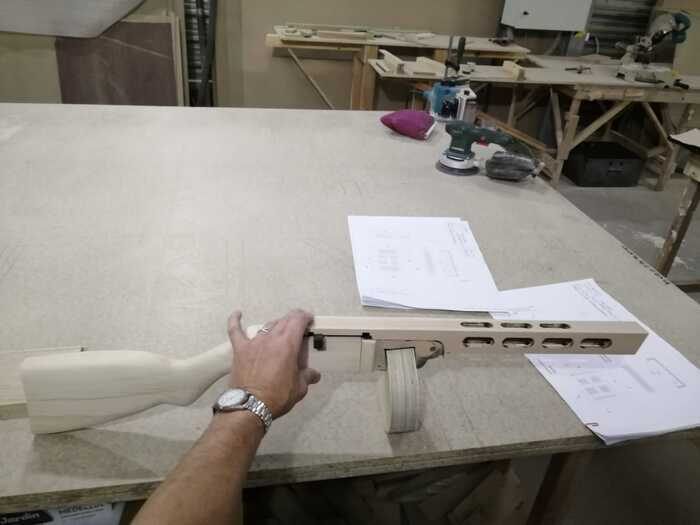

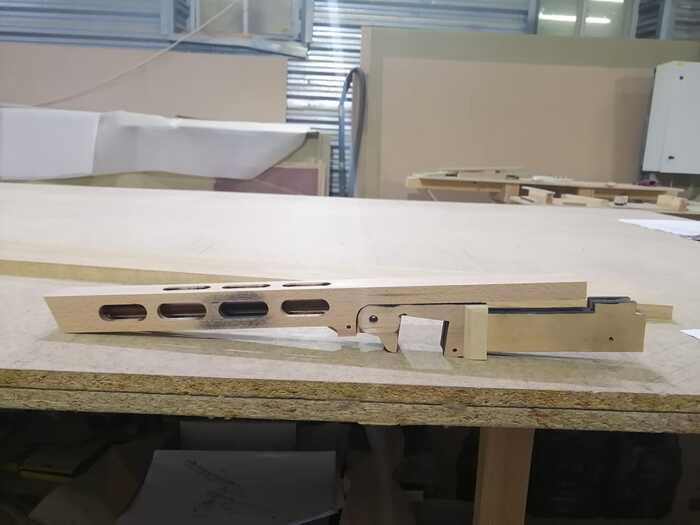

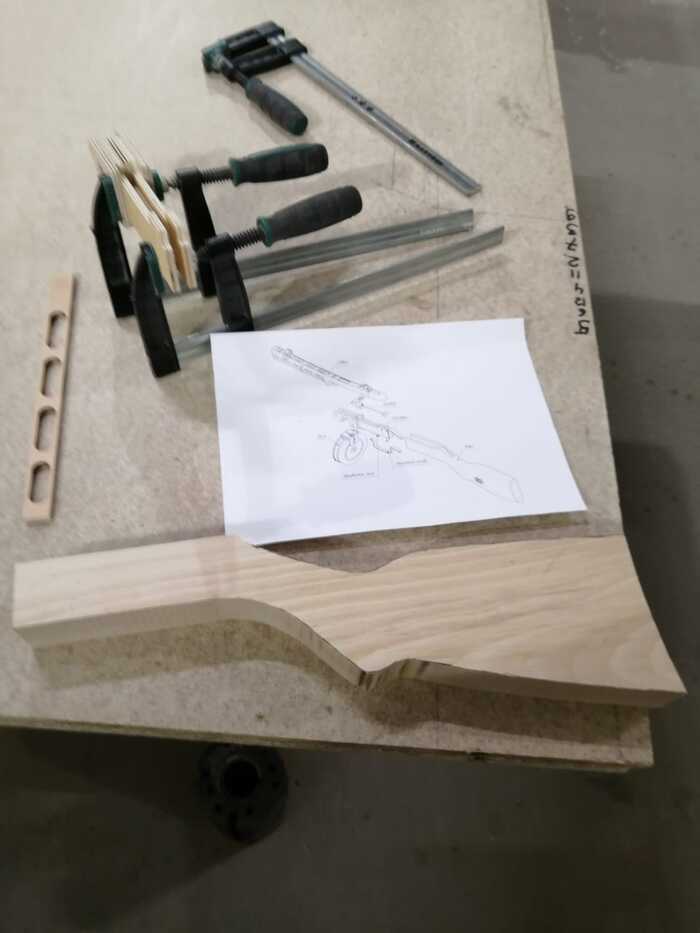

Приклад и ложе изготавливались из массива дерева. Выпилены по контуру на ленточно-пильном, спилены грани, потом форма доведена шлифмашинкой. Корпус и внутренняя механика вырезались из фанеры и склеивались послойно. Кожух ствола склеен коробочкой из фанеры, углы скруглены ручным фрезером (на чертежах скругление было больше, но товарищ не нашёл подходящей фрезы, взял ту, что в наличии). Кожух шарнирно крепился к корпусу мебельной стяжкой, удивительно похожей по виду на штатную ось этого узла настоящего ППШ)

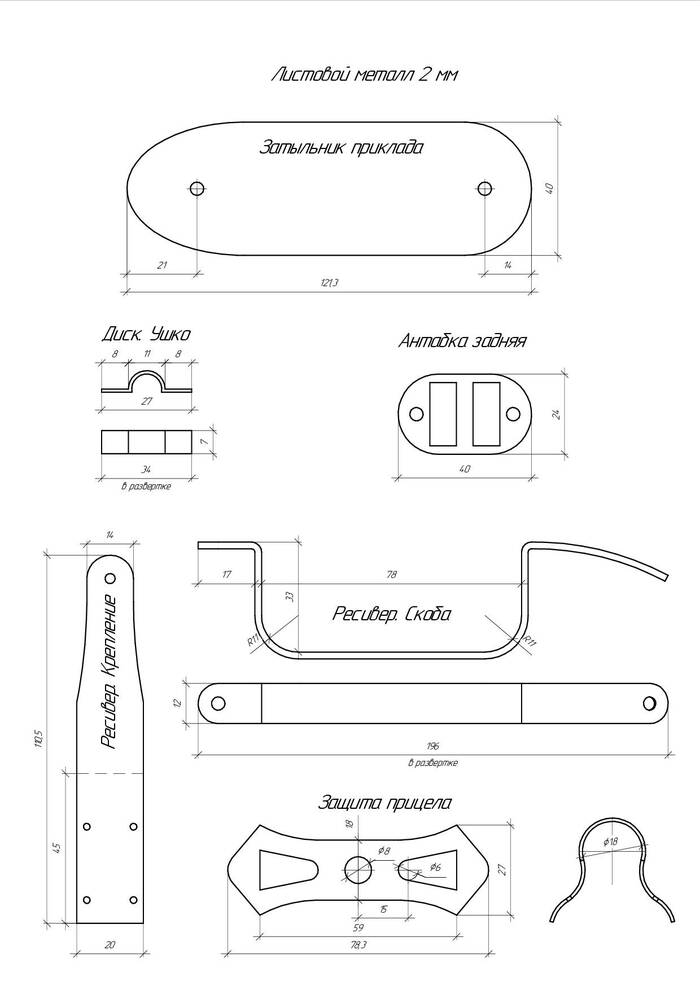

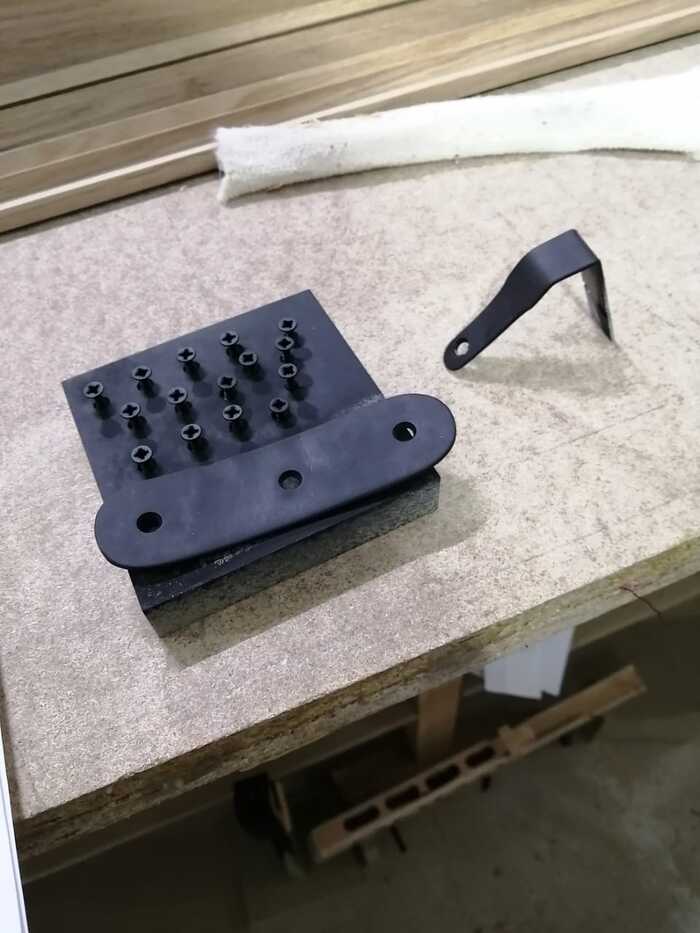

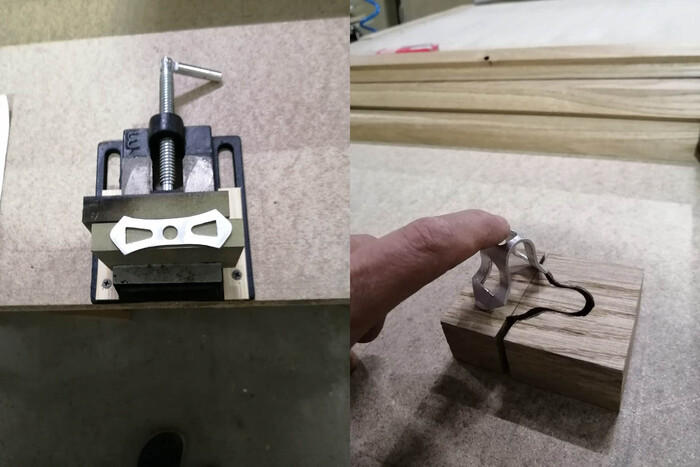

Металлические детали были выпилены из листового алюминия и согнуты по шаблону или просто по месту. Благо, алюминий довольно пластичный. Всё покрашено из баллончика в радикально чёрный цвет!

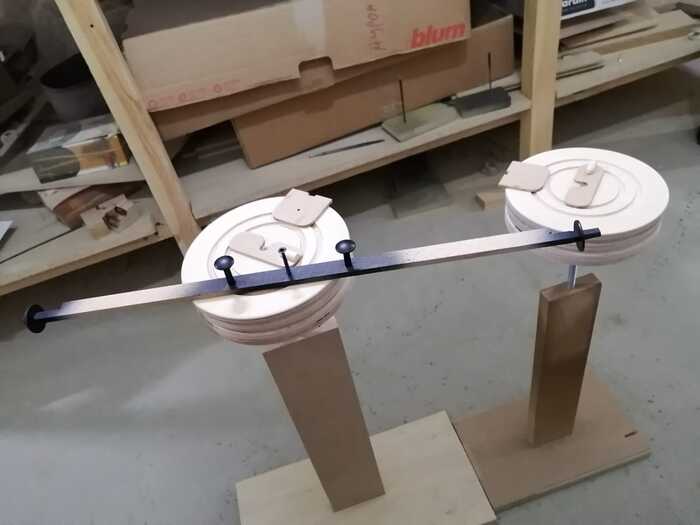

Наконец, на токарном были выточены диски, к ним приклеены мелкие детали. Всё обработано шпатлёвкой, загрунтовано и покрашено в несколько слоёв. Хотел приклеить в паз диска макет патрона, но времени не оставалось уже совсем.

Несмотря на упрощения, макет выглядит довольно круто! Лихо щёлкает затвором, позволяет менять диски. На параде отлично дополнил собой костюм, привлекал изрядное внимание!

Если кому будет интересно и захочет повторить — могу потом запилить отдельный пост с чертежами.
