А знаете ли вы, что вентилятор в аспирационной будке метеостанции — это, оказывается, ещё и довольно приличный термометр?
Я тут взял данные по оборотам Noctua NF-A6x25 PWM, который просто честно крутится от 12 В в аспирационном канале метеостанции, и посмотрел, как его обороты зависят от температуры.

И выяснилось прекрасное:
по одним только оборотам вентилятора температуру воздуха можно восстановить со средней ошибкой около 0,7 °C.
То есть условно:
— датчик температуры: «На улице +18,4 °C»
— вентилятор: «Подтверждаю. Жужжу ровно на +18 с хвостиком».

Минусы чувствительность гуляет довольно сильно от 30RPM/C при -10 (ошибка измерения температуры порядка 0,4С) до 13RPM/C (Ошибка измерения температуры 0,9С)

Соблюдая баланс инь и янь...

Почти закончил проект выходного дня.

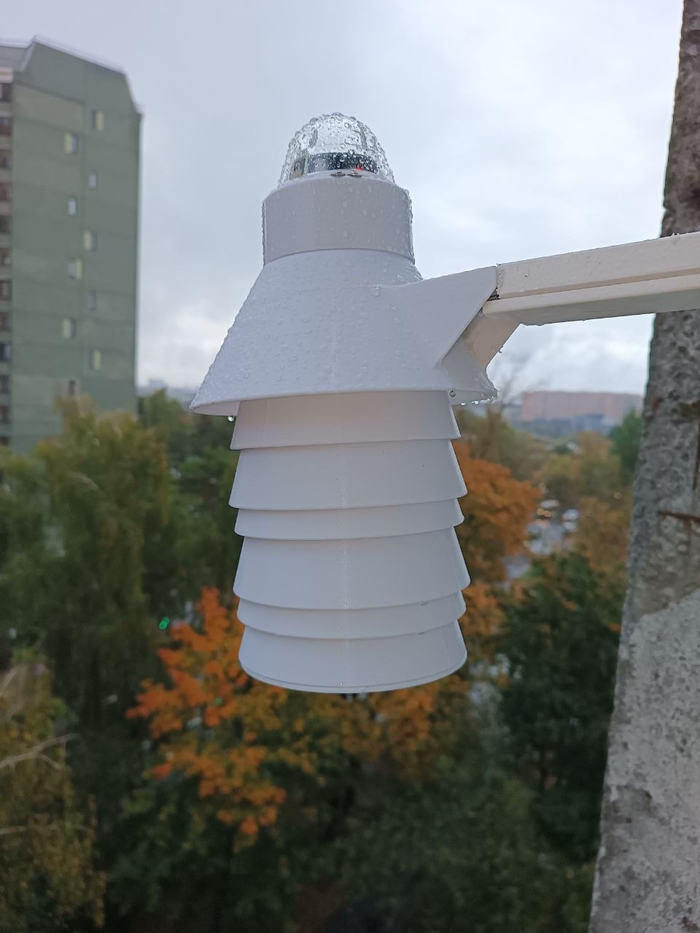

Внешние датчики установлены в будке Стивенсона с активной аспирацией (вентилятор), для снижения радиационной погрешности и инерции термогигрометра. Расстояние от стены дома 40 см. Контроллер на базе ESP32 S3. Прошивка ESPHome.

Сама будка распечатана на 3д принтере, материал PETG. Моделировал я ее в Солидворкс.

Наружные датчики:
SHT45 (Sensirion) — температура и относительная влажность.
Точность по даташиту: ±0.1 °C, ±1 %RH. Установлен в аспирационном канале будки.
SPS30 (Sensirion) — лазерный сенсор твёрдых частиц (PM2.5).
Оптический RS485 датчик осадков — измерение накопленных осадков и их интенсивности.
Подключение через аппаратный RS485 (Modbus RTU, 4800 бод).

Внутри помещения
BME280 (Bosch) — атмосферное давление. Установлены в помещении, усреднение по 3 датчикам в разных комнатах.
Точность по даташиту: ±1.0 гПа (0,75 мм рт ст.)

Датчик радиационного фона на основе счётчика Гейгера с двумя трубками СБМ-20.
Аппаратный модуль Modkam Zigbee

Сбор данных осуществляется Home Assistant.

Сравнение со станцией аэропорта Шереметьево (~ 25 км от меня)

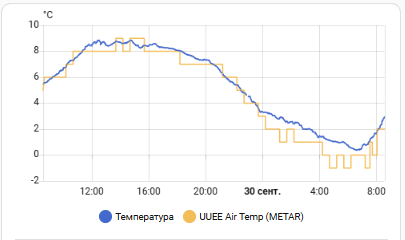

Температура:

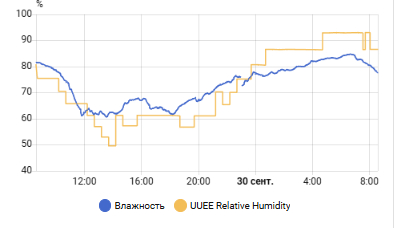

Влажность:

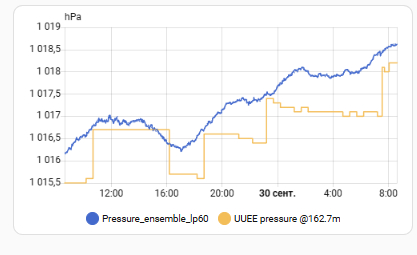

Давление:
