Традиционно, отдавая дань лиге лени, результат для тех, кому интересен только результат.

Основная часть моих трудовых будней связана с бетоном, а, работая на удалёнке, он пробрался и ко мне домой.

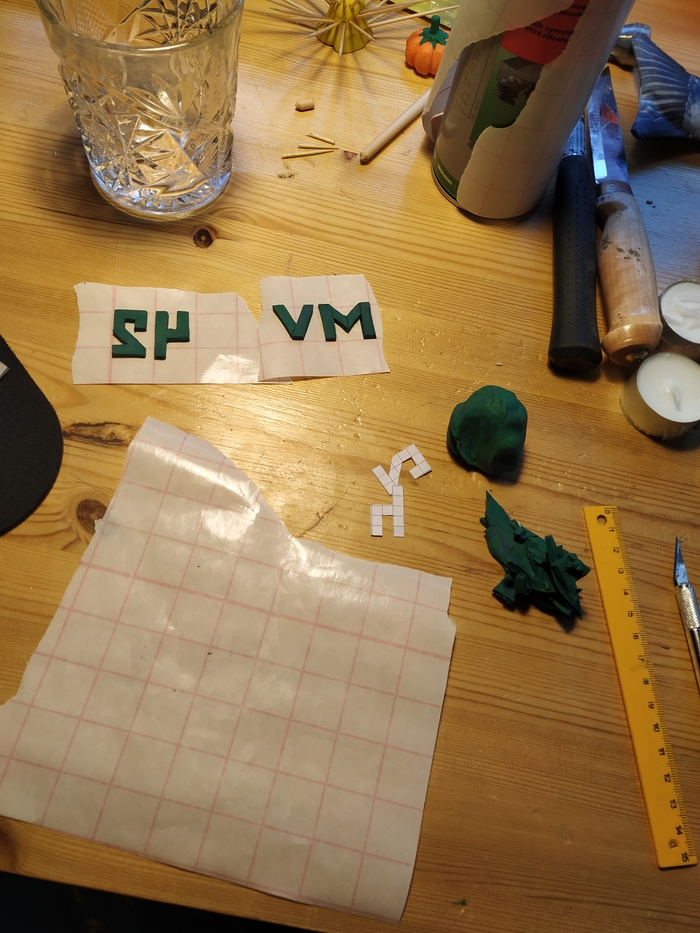

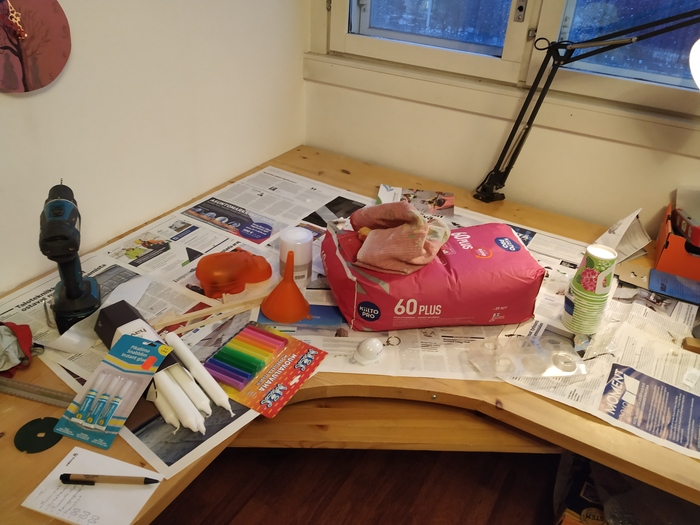

Итак, начнём. У нас был мешок массы для заливки полов, упаковка пластилина, чашечки, свечки, картон, кухонное полотенце и явный излишек свободного времени. Не то, чтобы это все было нужно в проекте, но если начал коллекционировать хлам для несуществующей мастерской, то иди в своем увлечении до конца.

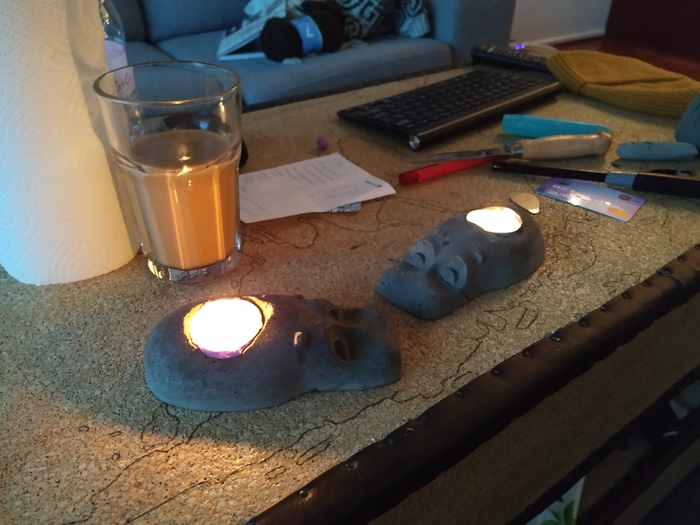

Как любой смог уже догадаться, для начала тренируемся на бегемотиках. В одном из них я использовал пластиковую фибру, и он остался цел. А вот у неармированного бегемота отпал нос. То ли от зависти, то ли от сухости, то ли от удара молотком, этого мы никогда не узнаем. Но судьба приготовила ему финал, похуже отпавшего носа.

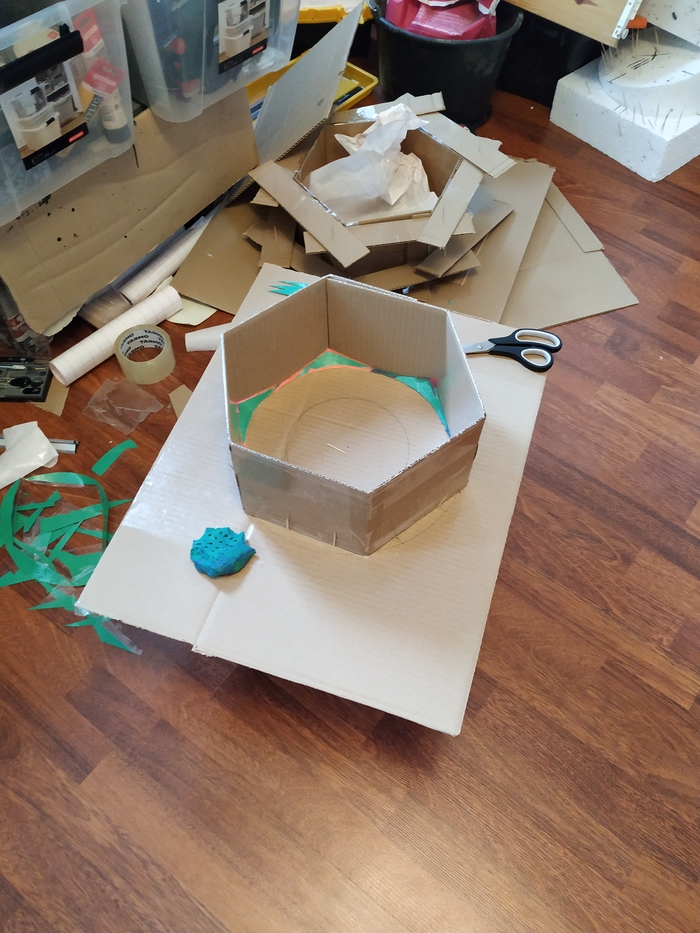

Теперь приступаем к основному проекту. За образец берём гайку М64, изделие будет в масштабе 3:1. Основную опалубку делаем из картона, обклеенного пленкой. Так картон не промокнет, а поверхность бетона будет глянцевой, как и подобает гайке М64. Скругления углов максимально приближены к настоящим.

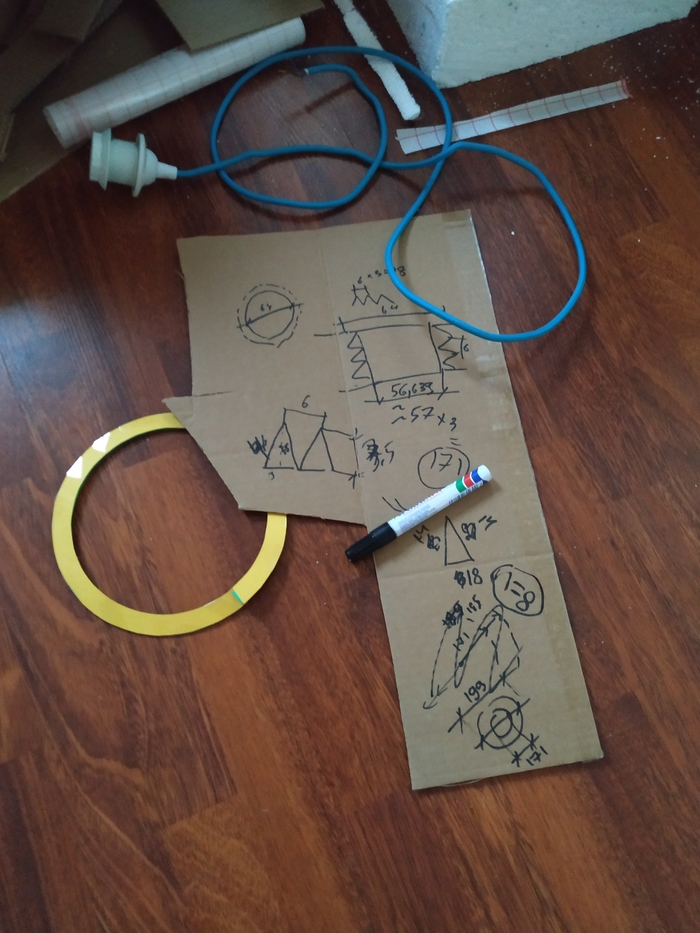

Прикидываем примерно резьбу. Шаг примерно 6 мм в соответствии с гостом примерно 10605-94.

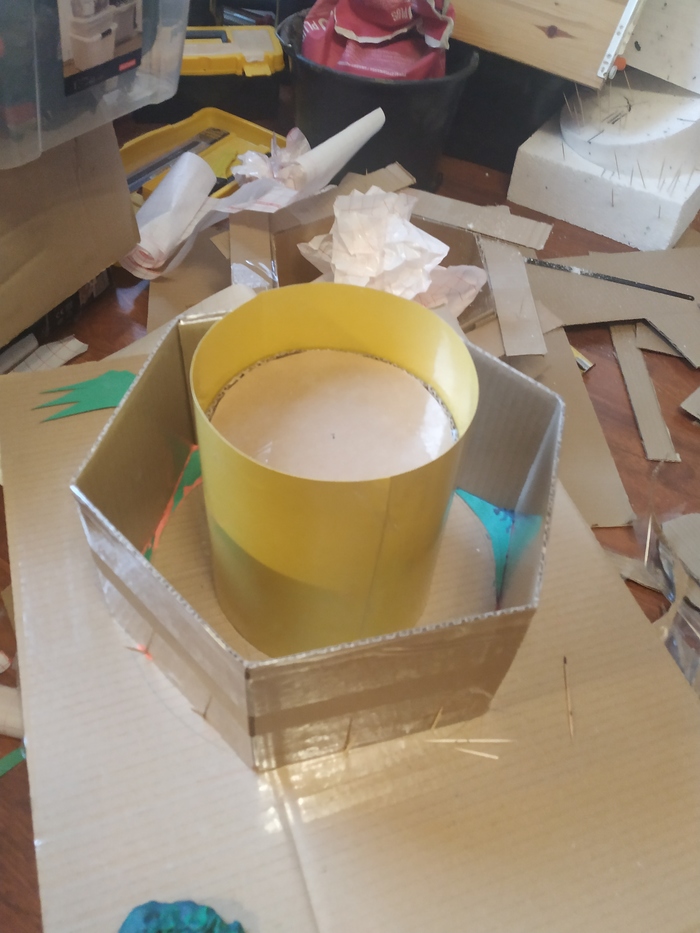

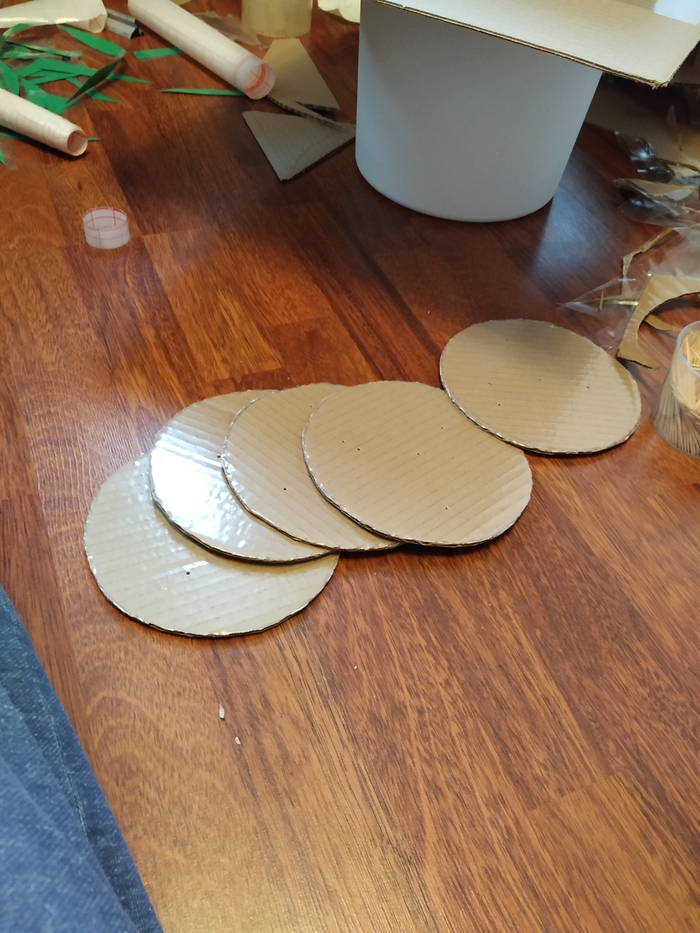

Изготавливаем внутренний цилиндр. Картон, пленка, скотч...

Резьба оказалась самой сложной технически. Параллельно с тем, как я придумывал, как ее сделать и уничтожал неудачные образцы, делаем штампы.

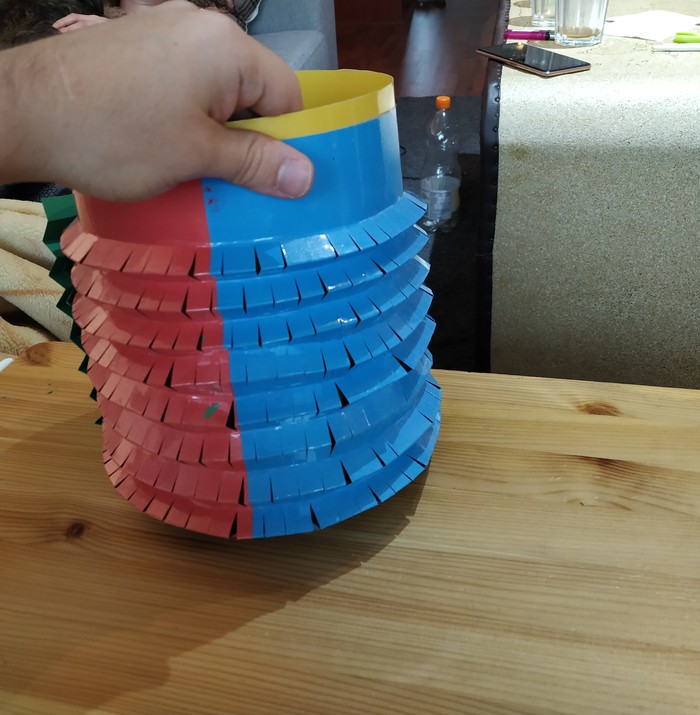

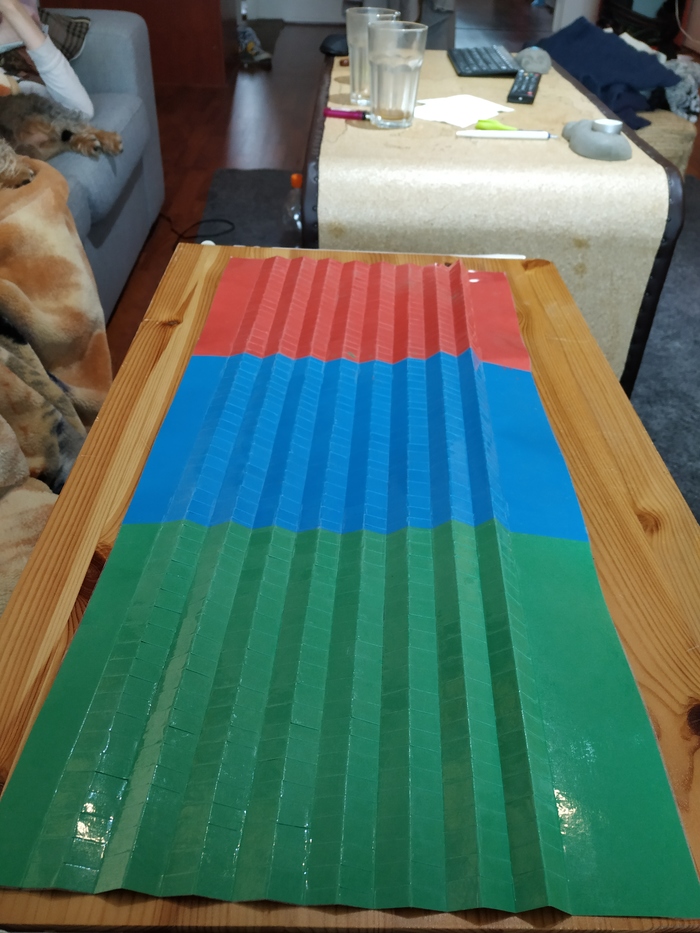

Самым рациональным вариантом мне показался данный вариант. Чертим, гнём, режем, режем, режем.

Закрепляем все на нужном месте. Проходимся по резьбе пленкой, чтобы закрыть все щели. Резьбу выравниваем, заклепляя ее в углублениях с шагом 18 мм.

Все это дело собираем, ровно устанавливаем патрон, делаем это все трижды, устанавливаем в итоге патрон криво, используем в трудовом обиходе различные ругательства.

Добавляем скругления на противоположную сторону, прикрываем дыру...

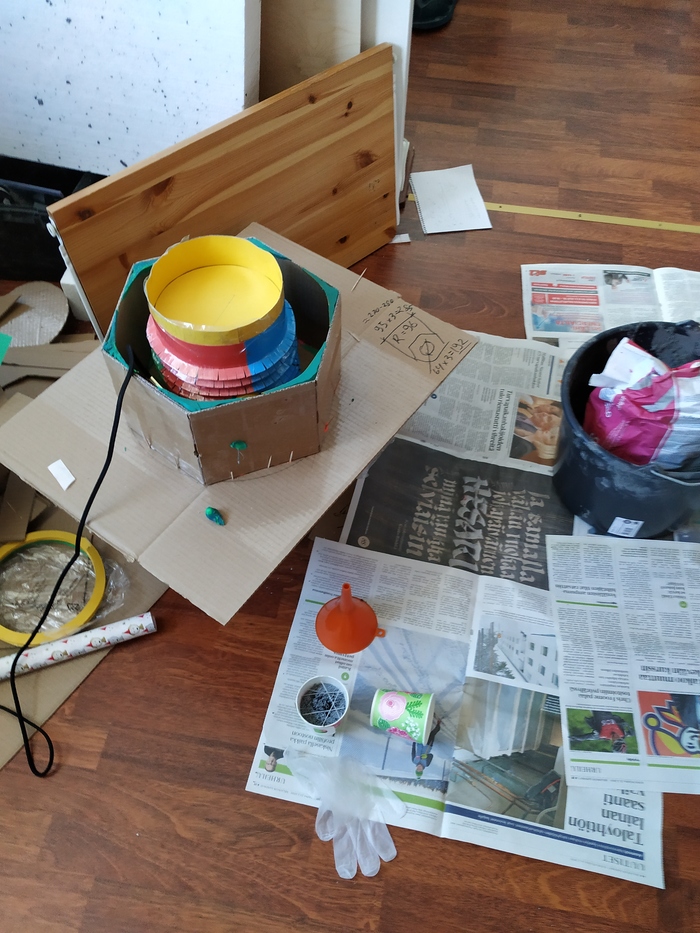

Заливаем бетон. Бетона хватило аккурат на 13,5 см из 15, но безносый бегемот героически пожертвовал собой и нырнул в форму, заполнив собой недостающий объем. Туда, в принципе, много чего было утоплено, но мы запомним только бегемотика, который потерял нос, но не потерял храбрость.

Следующий час был довольно напряженным. Картон начал размокать, а бетон затвердевать. К счастью, бетон был быстрее и форма не успела развалиться. В течение часа поверхность необходимо было пару раз подравнять пo мере застывания бетона.

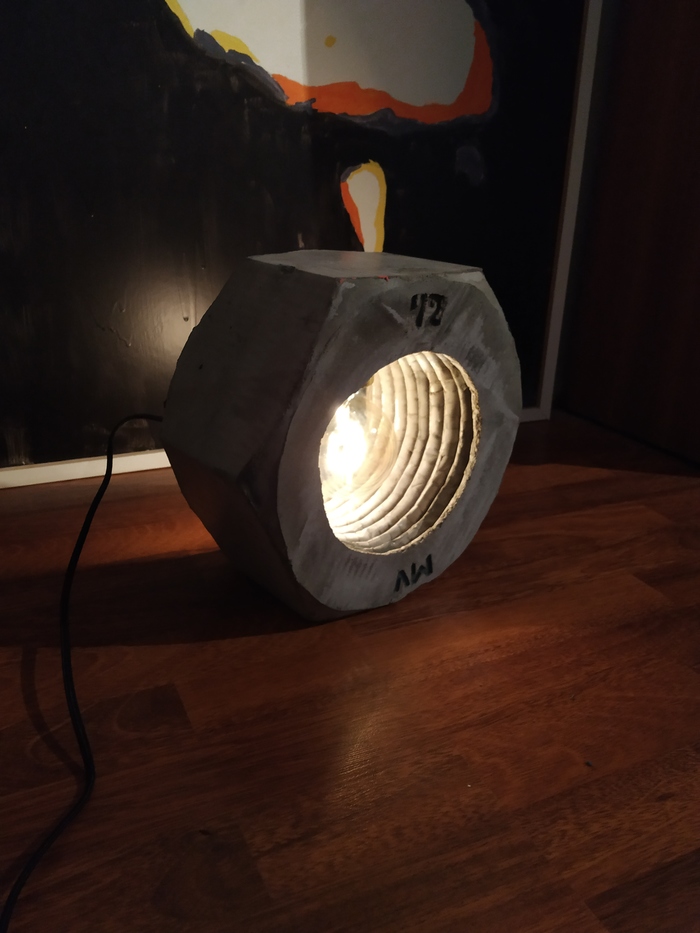

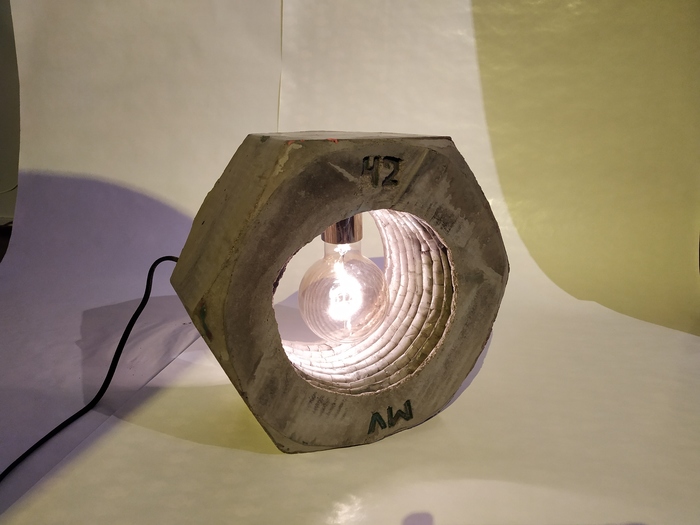

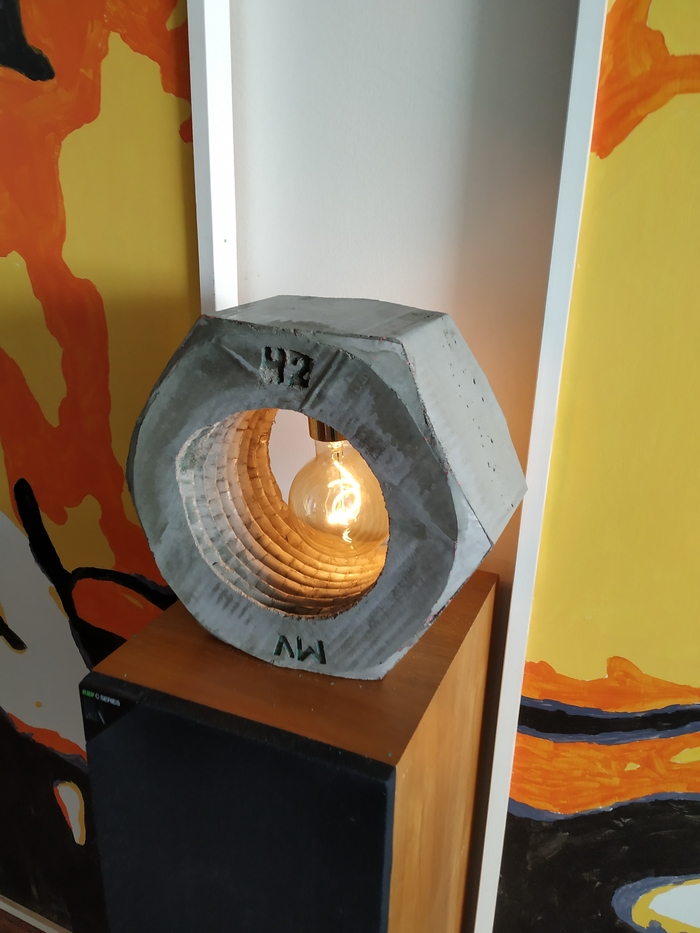

Чистим, немного шлифуем, немного трясемся от итоговой корявости, вкручиваем лампочку и наслаждаемся.

На этом железобетонный конец, matvashu.

Для начала, готовый результат для тех, кому не интересен процесс и мои излишние комментарии.

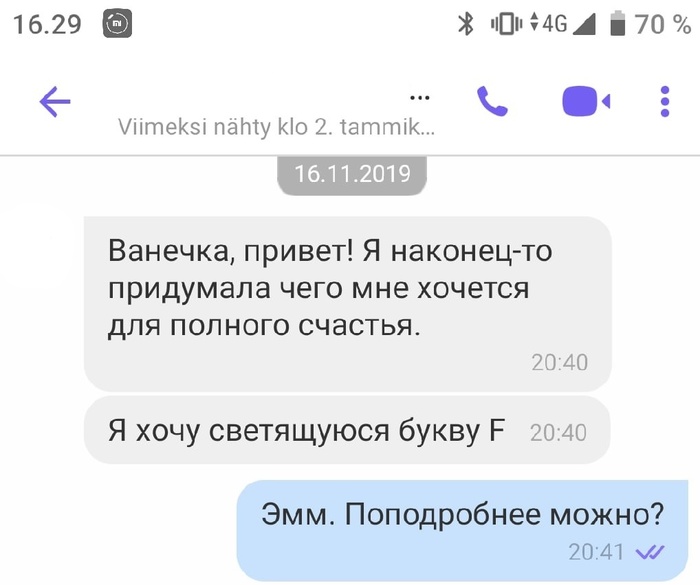

Предновогодняя кутерьма была разбавлена сообщением от младшей сестры:

...

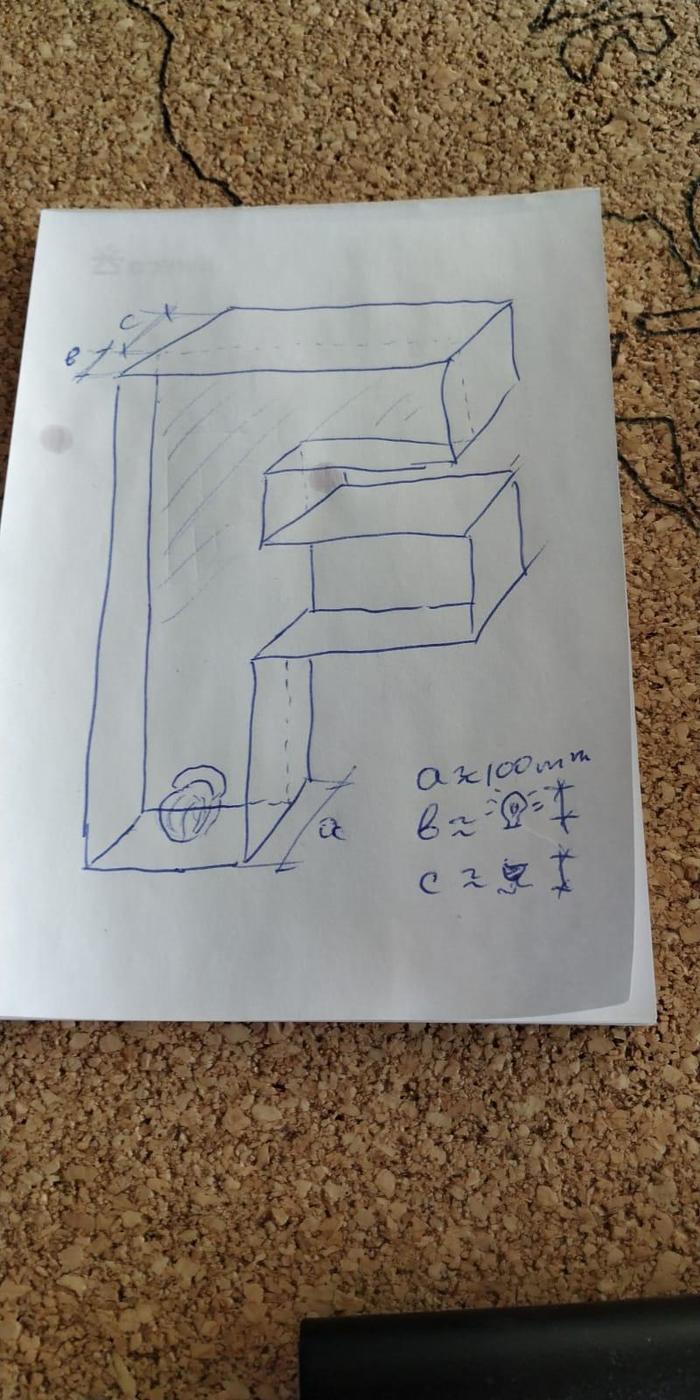

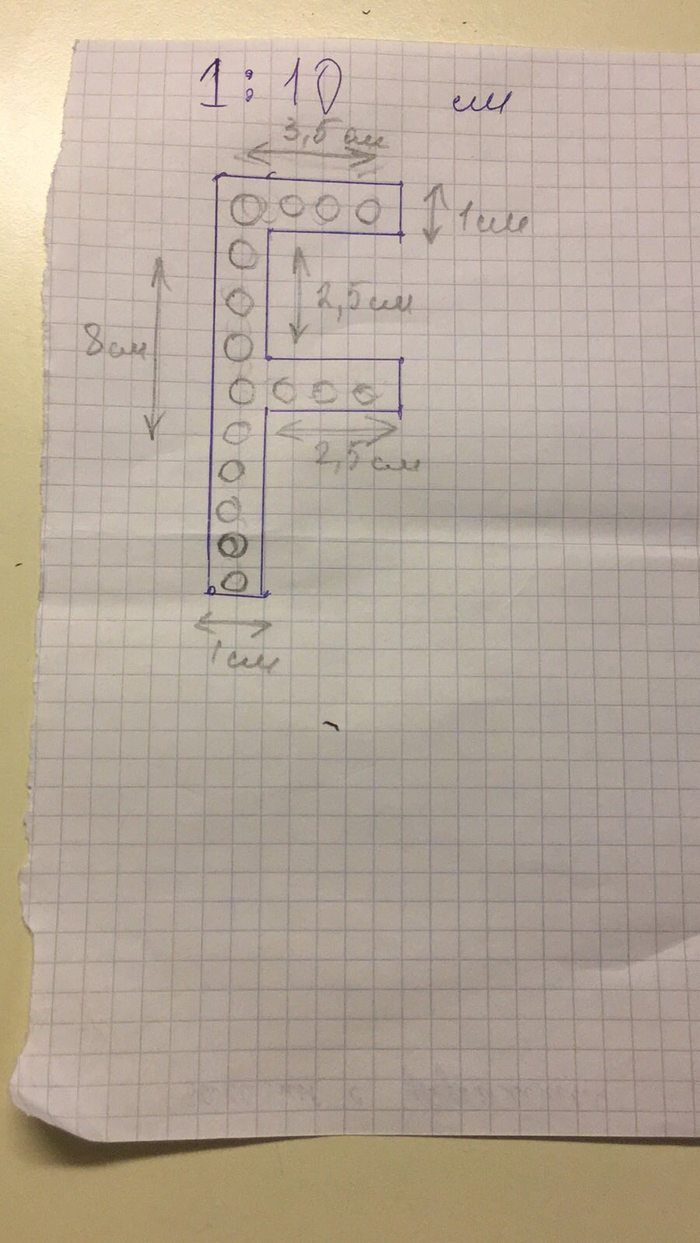

Ну, сестра взрослеет и чертежи становятся тоже взрослее. Как инженер, я просто не смог отказаться от такого ТЗ. Но начертил все же более точный чертеж для себя.

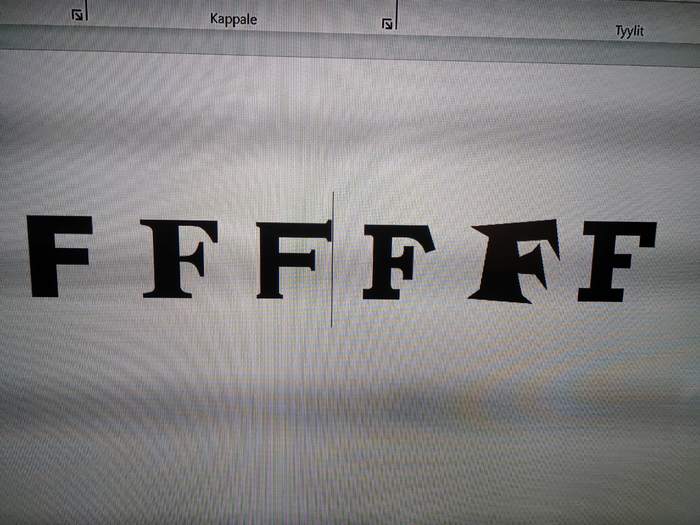

После этого начался подбор дизайна.

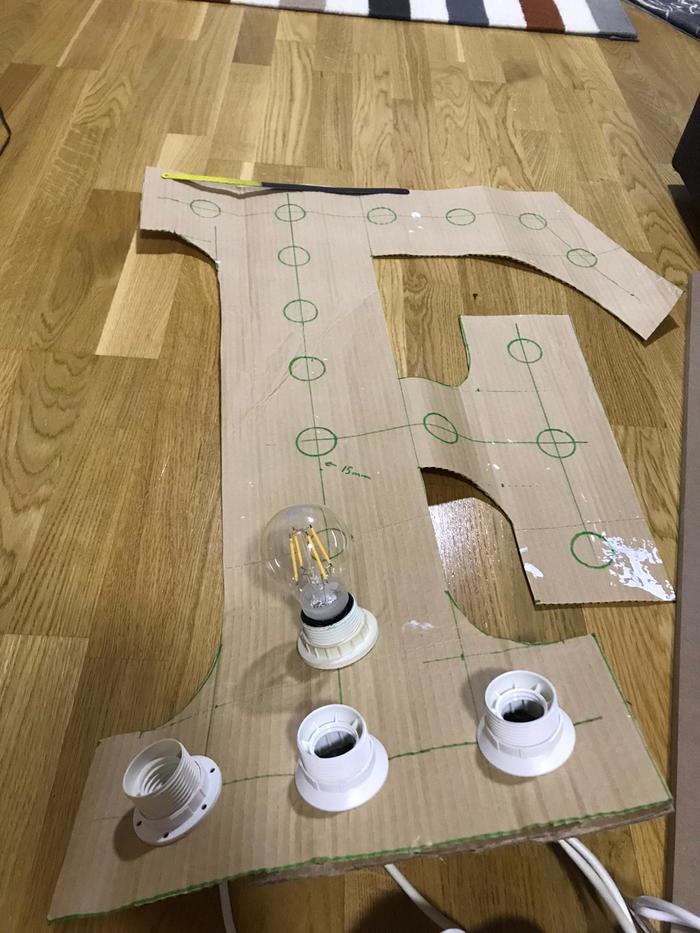

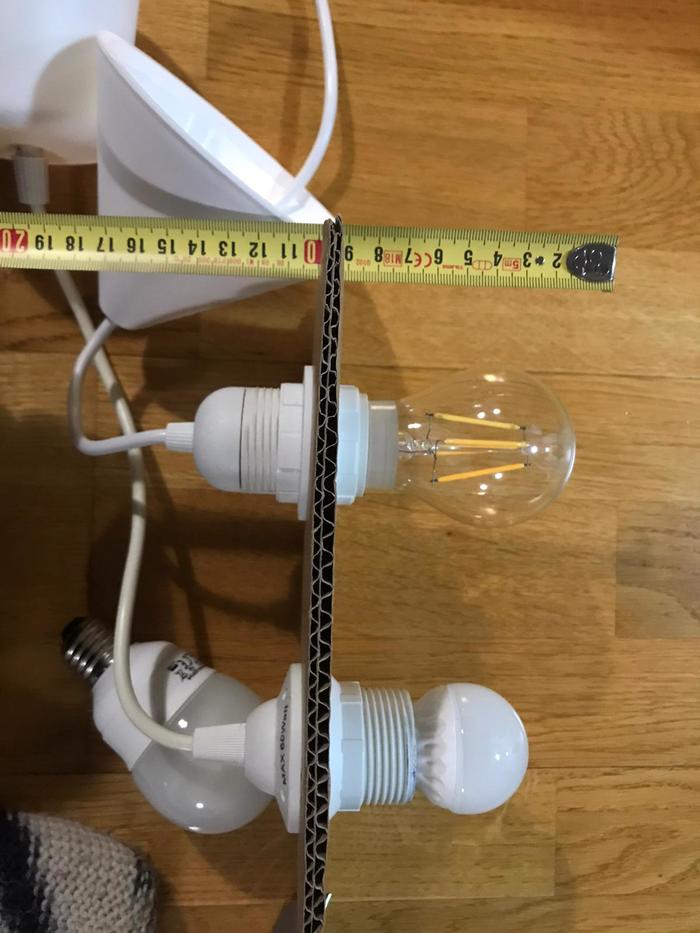

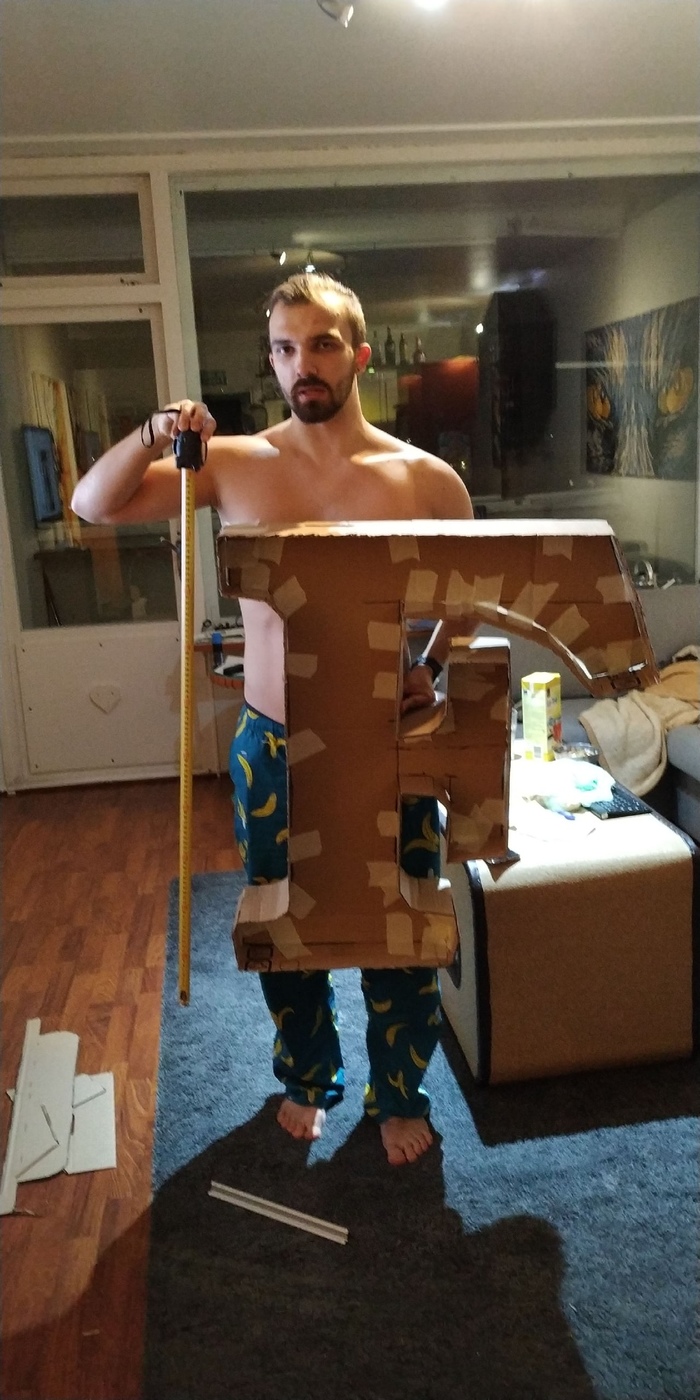

Изготовление прототипа в натуральную величину. Для масштаба рядом с изделием размещена стандартная рулетка длиной в 5 метров, стандартный человек длиной в один стандартный человек и стандартные штаны в стандартный банан.

Точная корректировка размеров. И чертёж в масштабе 1:1.017, ибо лень размечать все это дело и очень уж нравится все переделывать..

Я взял на себя каркас, а где-то там, в дали карельских лесов, слышались тихие возгласы восторга брата, который взял на себя электрику и, поэтому, делал свой прототип. Только воронье взлетало и откуда-то отзывалось негромкое эхо "какая нахрен бууква бууква".

После утверждения дизайна и размеров, приступаем к работе. Опережу мысли многих и сразу скажу, что качество исполнения ниже желаемого. Спешка все дела. Как говорится, поспешишь - людей насмешишь. Так что можете насмехаться надо мной.

Здесь, по традиции любого DIYщика, я должен сказать, что абсолютно все это можно сделать руками, ничуть не хуже, нужно только желание и упорство, погнали, сделаем ее гладкой, как шёлк.....

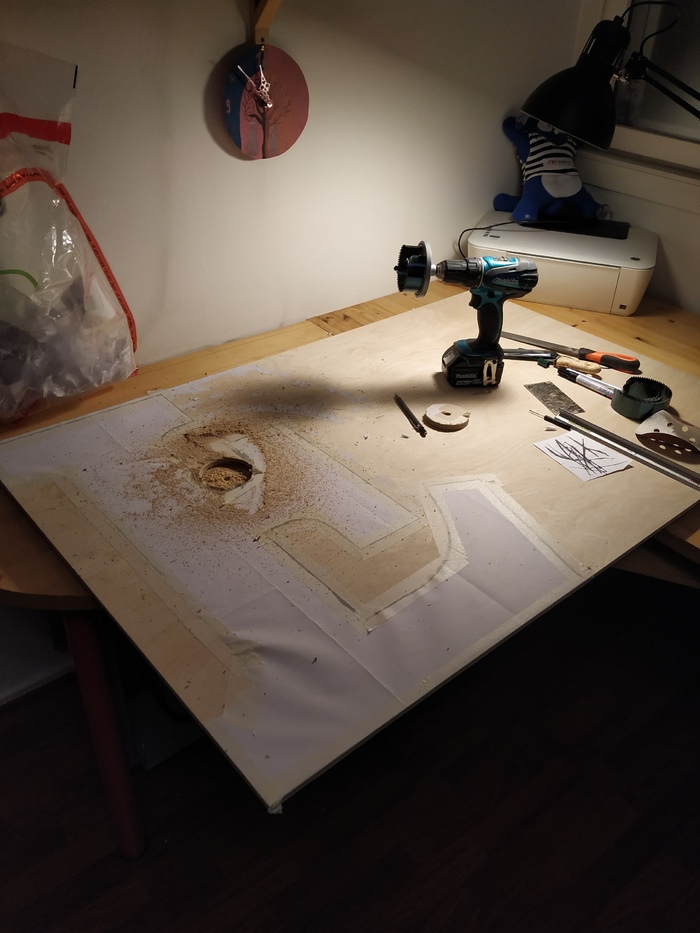

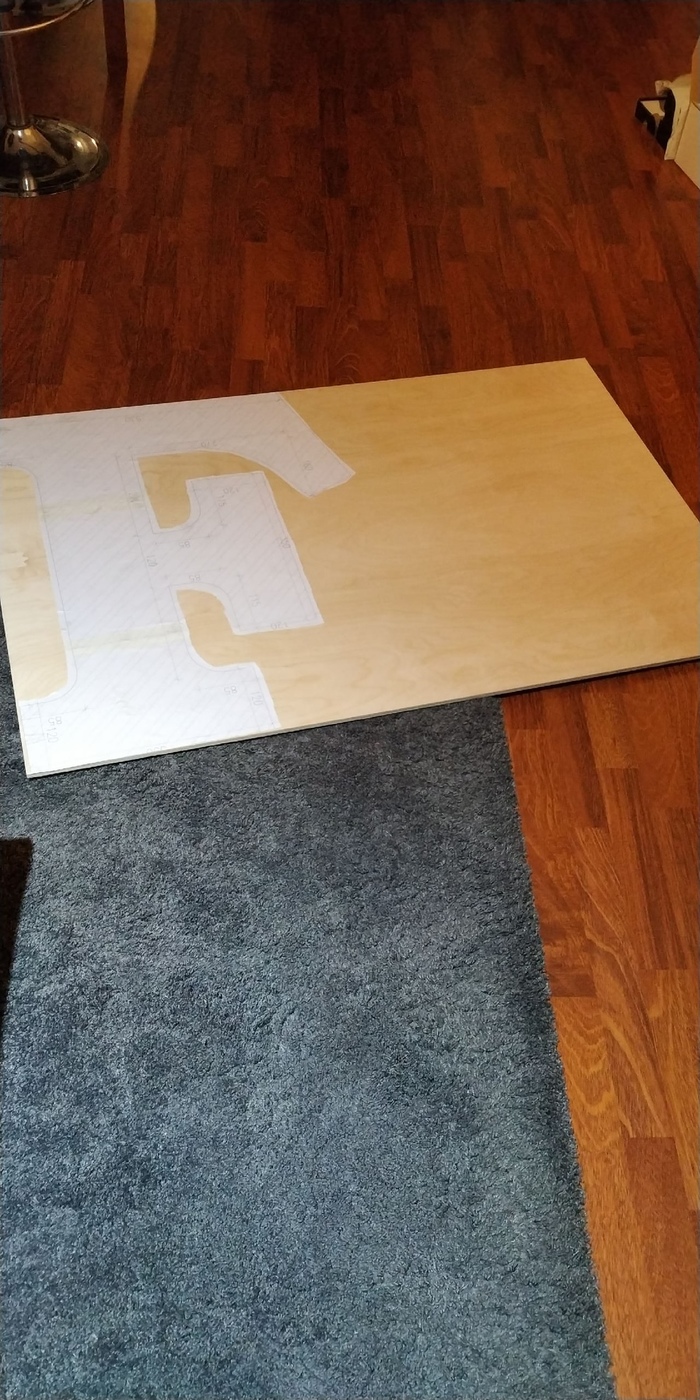

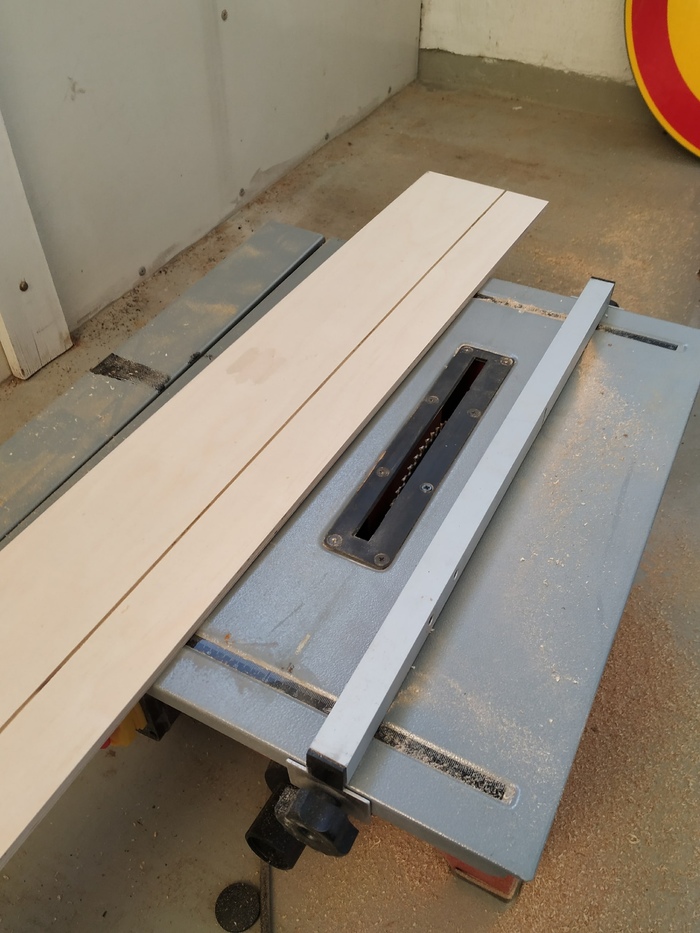

В общем, достаём тяжёлую артиллерию. Распиливаем фанеру на полосы и делаем в ней углубления на 3мм, чтобы скрыть корявость линий ранее выпеленной буквы.

Убираем лишнее, примеряем и радуемся, ибо следующие этапы приносили боль и страдания.

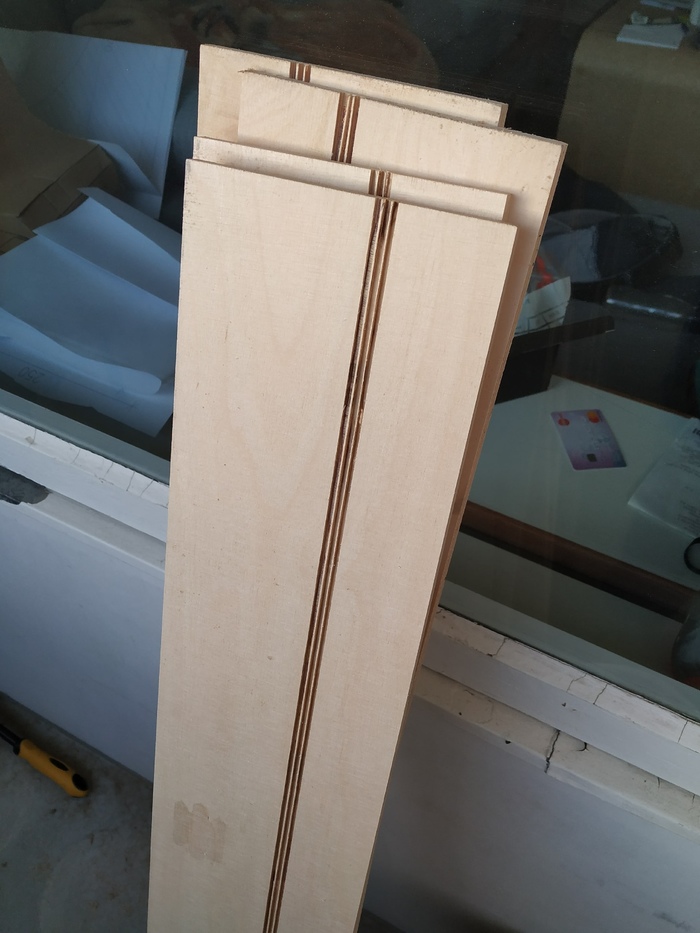

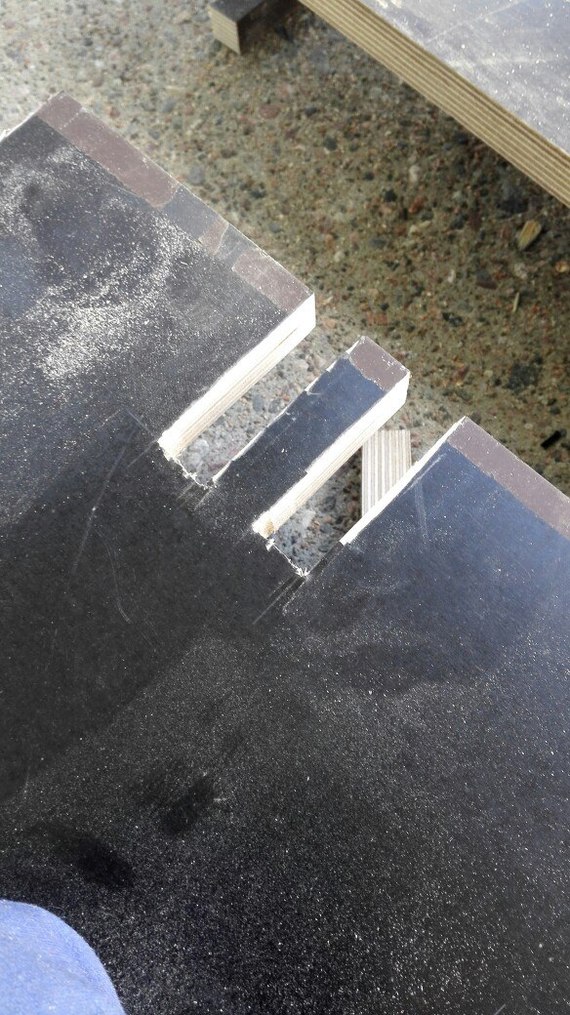

Достаем точный инструмент и проверяем, сколько пропилов нужно, чтобы согнуть фанеру данной толщины на 90 градусов в данном радиусе. Считаем и делаем как попало. Почему? Знал бы сам..

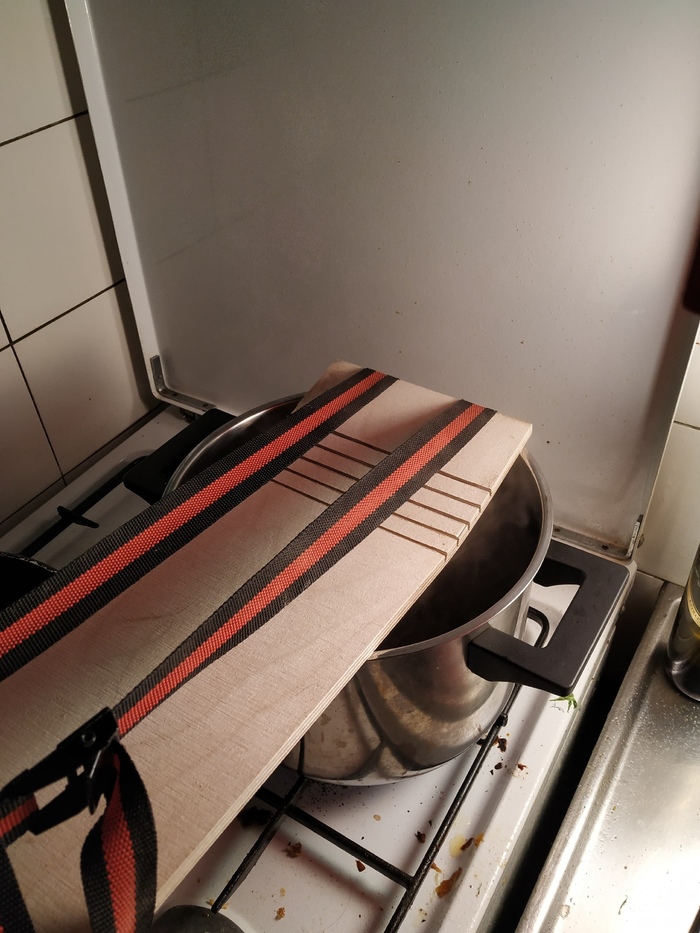

Изгиб оказался очень уж крутой, поэтому фанеру пришлось готовить как манты в бабушкином рецепте.

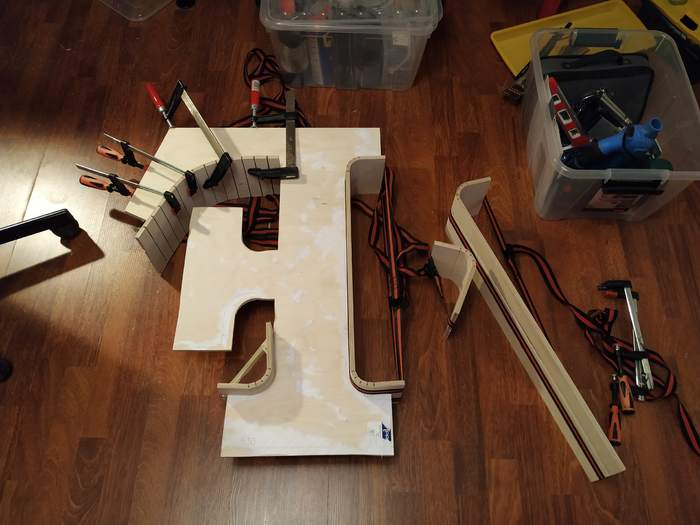

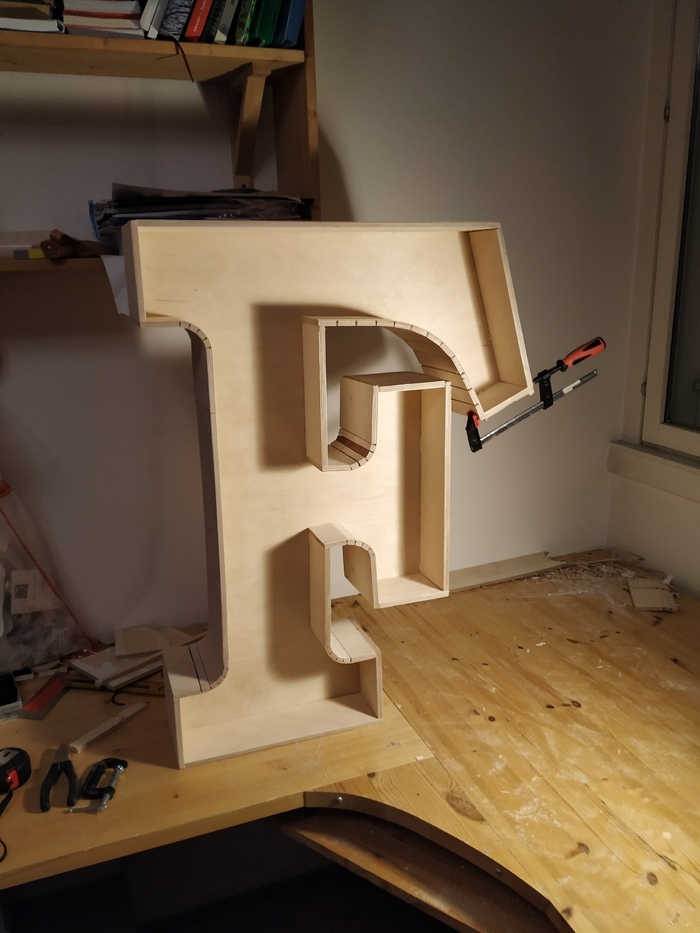

Все это дело примряем, ломаем, делаем заново, меняем, пилим, материм древесину, материм себя, печалимся, отрицаем, принимаем и, наконец, собираем на клей и маленькие гвозди.

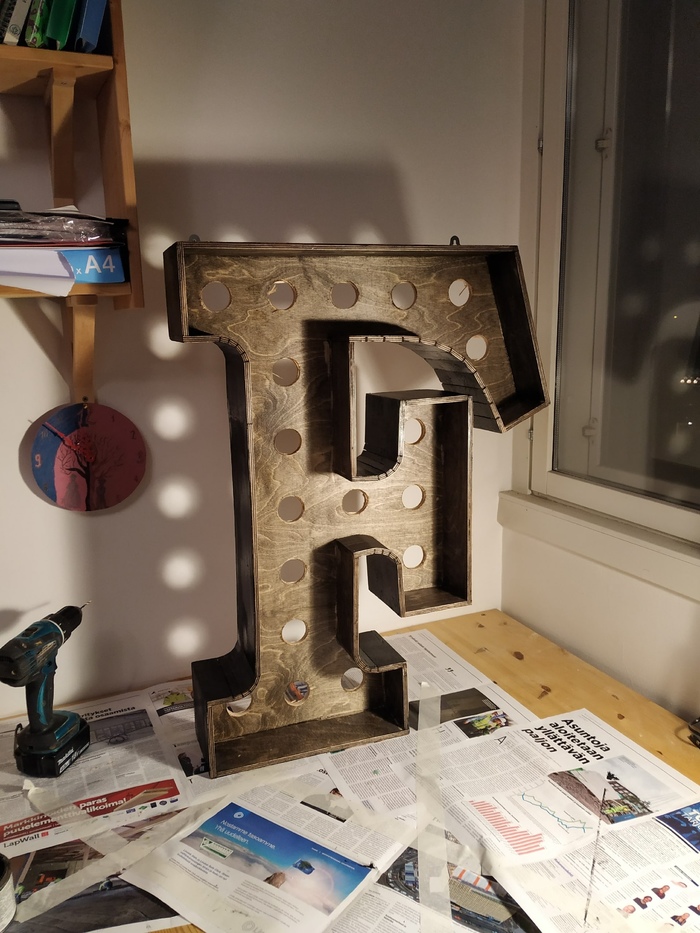

Внутреннюю поверхность покрываем темной пропиткой и неким загадочным воском, который вовсе не загадочный, но так звучит интереснее. Снаружи красим черной краской, чтобы скрыть все недостатки. Делаем отверстия под стандартный патрон, крепим крепления и едем объяснять таможне, что это такое у меня с собой.

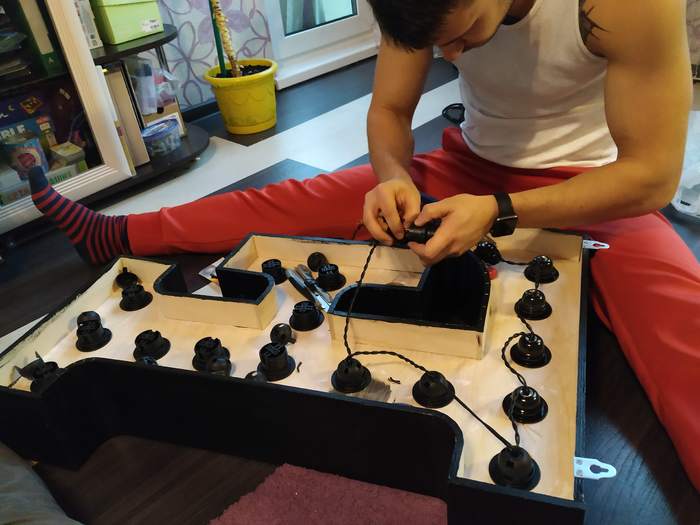

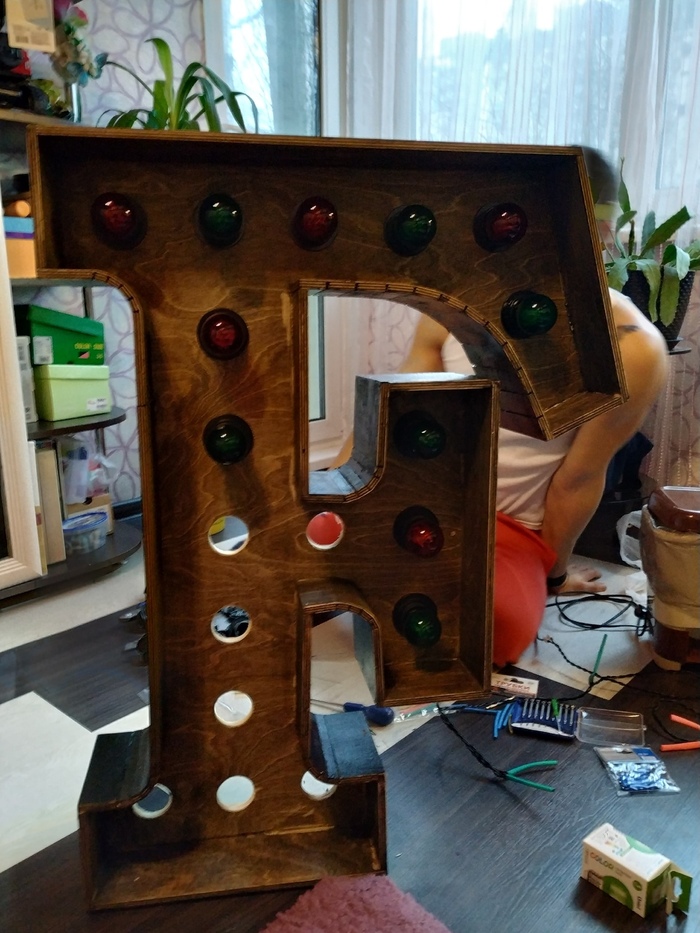

На месте уже собираем электрику, вставляем лампочки и...

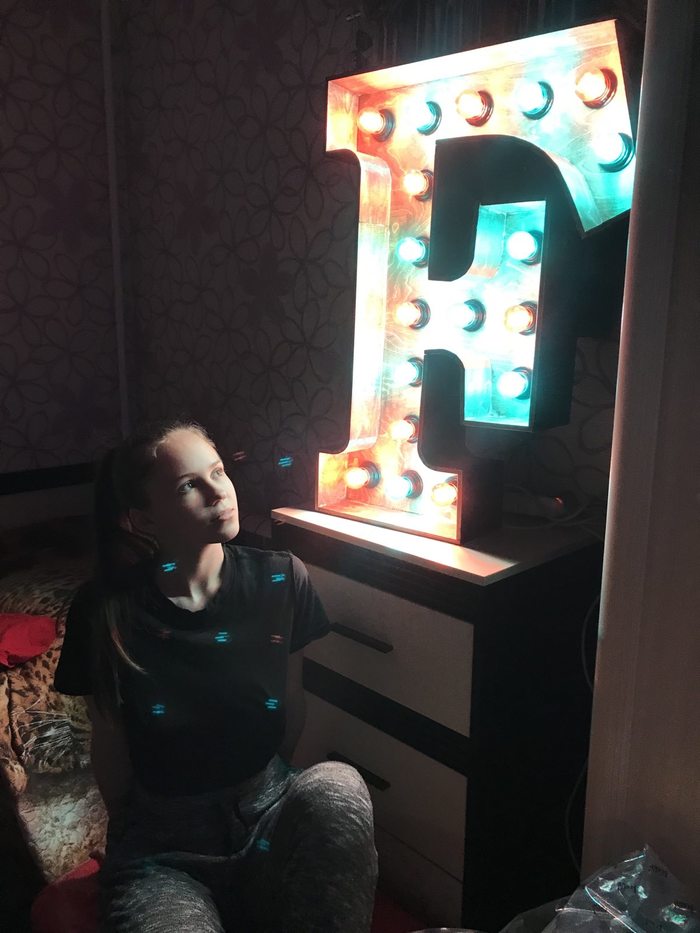

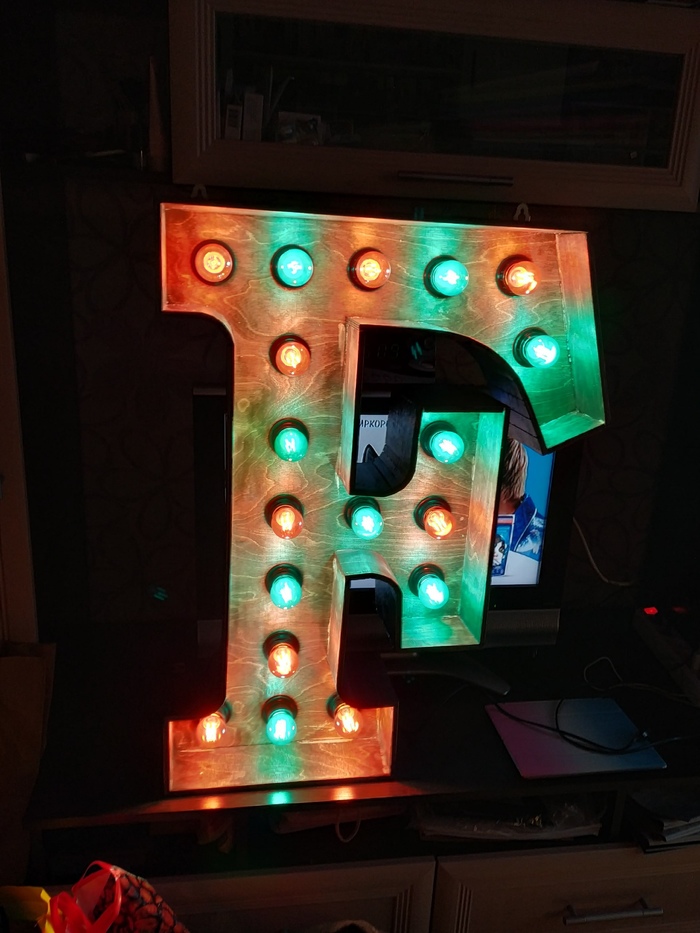

Получаем результат.

Заказчик доволен, matvashu!

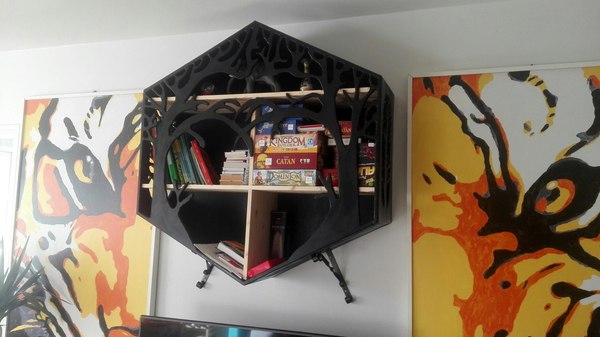

На этот раз плодом моих стараний стала книжная полка.

Как всегда, для тех, кому не интересны мои разглагольства, сопровождаемые фешенебельными фотографиями процесса.

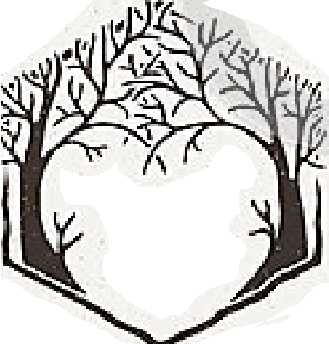

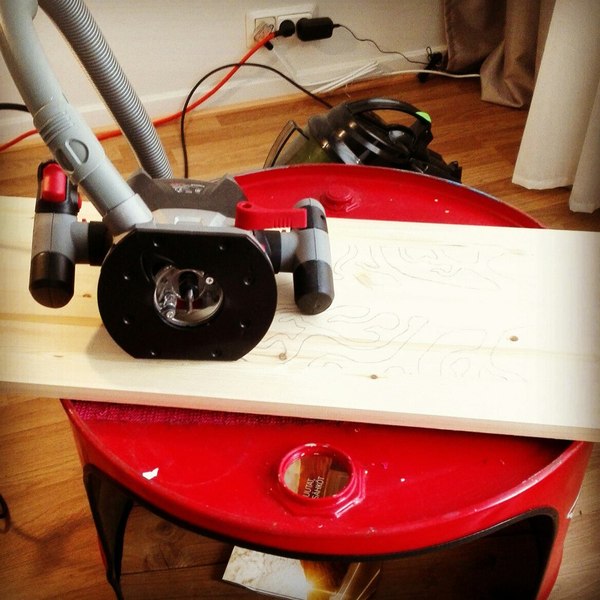

Началось все с подаренного мне на Новый Год фрезера. Руки долго чесались, но ничего дельного в голову не приходило. И вот, в один прекрасный день, размышляя над занятными формами книжных полок, наконец, пришла муза. Пришла она, собственно в виде 2х картинок в высоком качестве без смс.

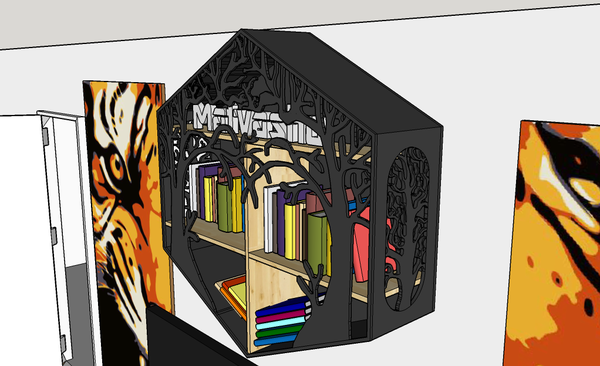

На их основе, получилась такая вот модель. Внешний вид был безоговорочно принят дамой сердца, так что, понеслась.

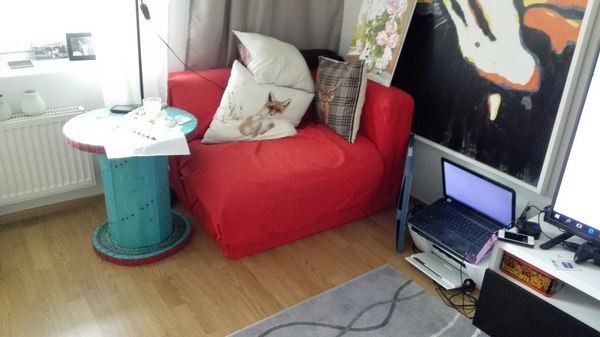

Примеряем это дело с примерным масштабом, дабы увидеть, как оно будет примерно выглядеть и занимать места примерно.

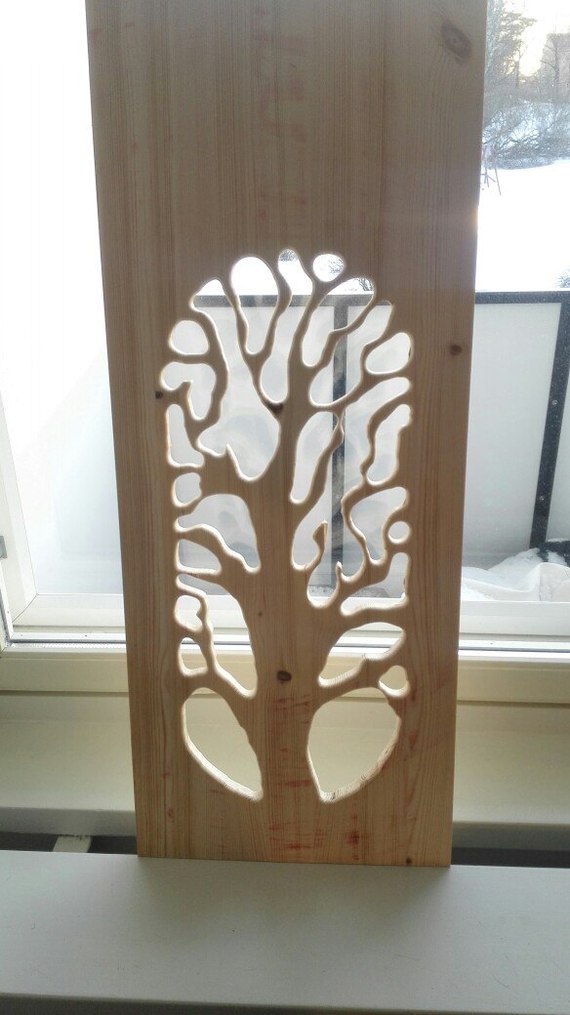

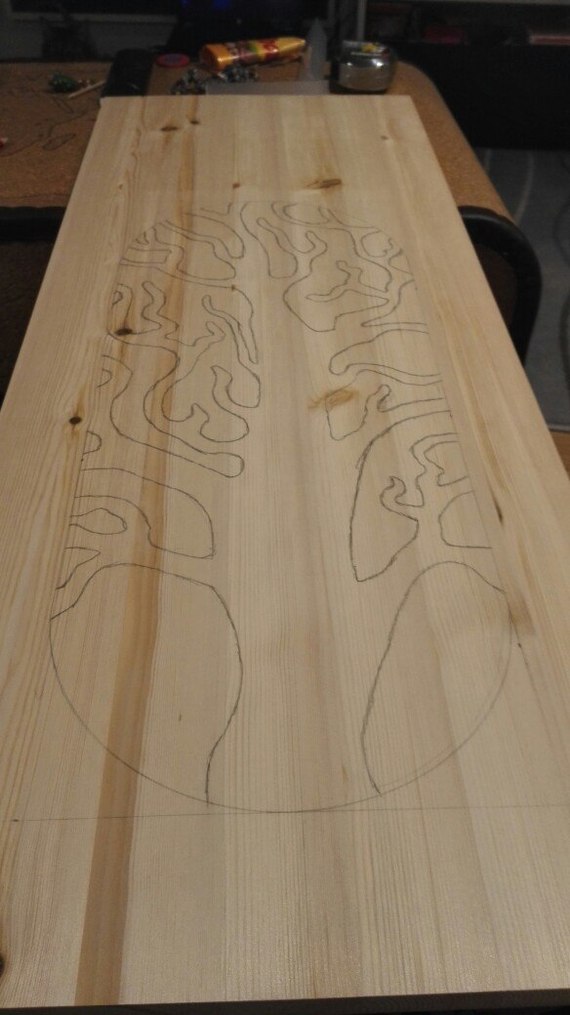

Первую сторону я смело перерисовал с картинки, не думая о последствиях. В итоге, торчащие ветки начали обламываться.

Так же, половину фрезеровки я прошел за раз на все 18 мм. Разумеется, потом это и мне самому казалось глупо, но в начале я искренне недоумевал: «че так туго идет?»

Для второй стороны я уже немного изменил рисунок, взял фрезу побольше и был более аккуратен.

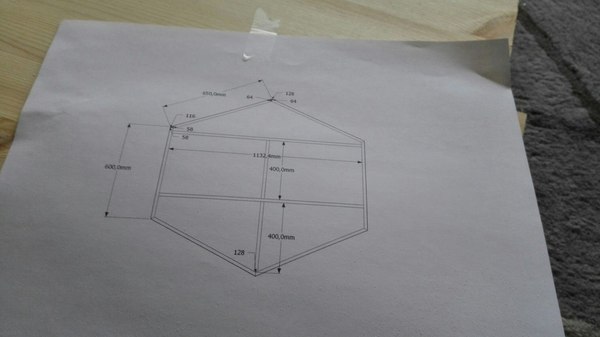

До этого момента, точные размеры мне не были еще нужны, но с этого момента шутки заканчиваются. Правило было простое: лист фанеры 1200х2400, соответственно, размер полки в пределах 1200х1200, гексагон вписывается в круг, значит делаем приплюснутый шестиугольник. Второе же правило: избегать десятых долей в длинах и, особенно, в градусах. После модификаций, примерная модель стала самой что ни на есть мерной.

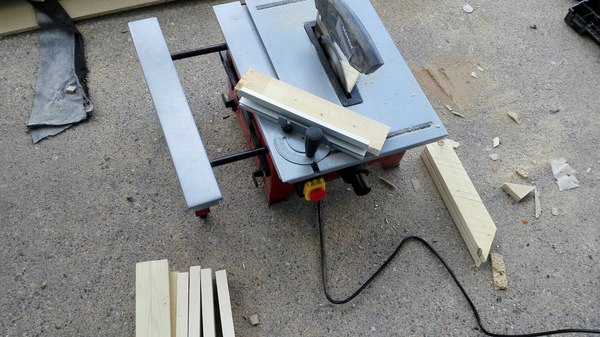

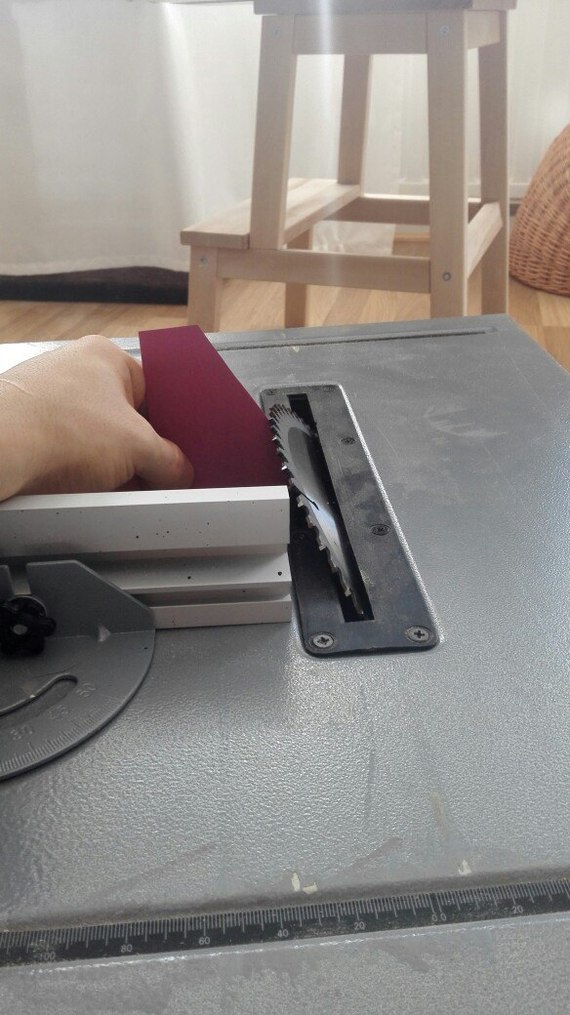

Поскольку у моей профессиональной китайской циркулярки шкала заканчивалась на 45 градусов, пришлось сделать два таких шаблона на 64 и 58 градусов.

Учитывая люфт каретки в пару градусов на каждую сторону, получилось более, чем приемлемо.

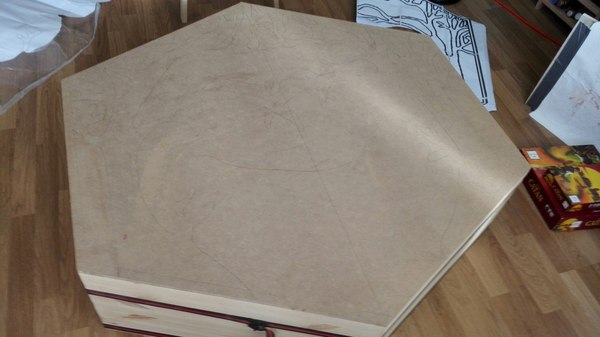

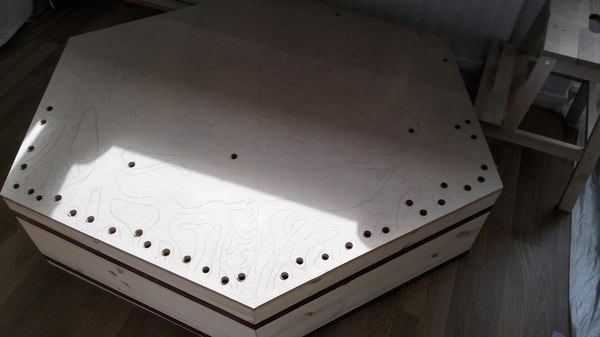

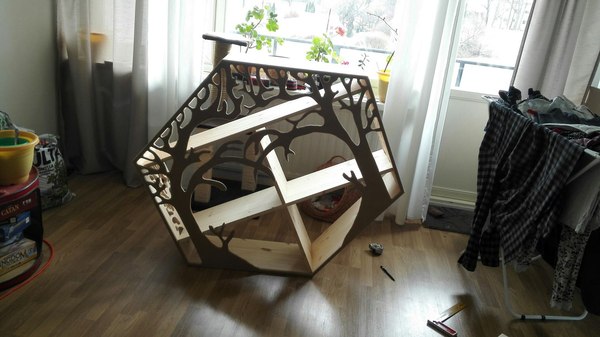

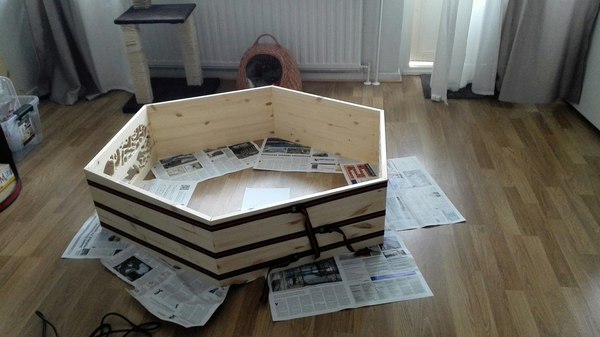

Склеиваем все это дело, стягиваем и укрепляем все углы парой гвоздиков. Не смотря на все люфты, итоговый размер полки был точен до миллиметра.

К этому времени подоспел другой китайский претендент на мое травмирование. Без него я бы не справился, но стреляющие наждачечки заставили задуматься всерьёз о технике безопасности. Соблюдать я ее конечно не стал, но задумался.

Выбирая в магазине фанеру, я был, мягко говоря, удивлен ценами на нормальную фанеру, поэтому остановился на MDF. Да, он не такой прочный, да он очень тяжелый, но, мать его, он дешевый. Да и тут тащить то всего 500 метров.

Фрезер, который является земляком всех моих профессиональных инструментов, порадовал.

После всего вышеперечисленного, приступаем к подготовке самой пыльной и самой шумной работы. После жалобы соседей, я мог делать что-то шумное только по будням и только в рабочее время, поскольку ремонты делать можно только так, а если бы кто-то узнал, что я тут шкафы строгаю, развлечение бы, скорее всего, закончилось. Посему проект затянулся на несколько недель.

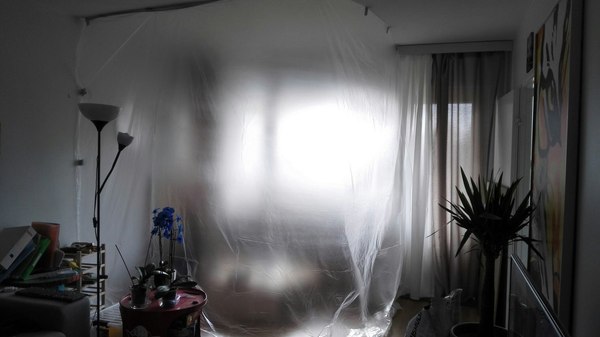

Посмотрев цены на мастерские и вытерев скупую мужскую слезу со щеки, я впал в небольшую печаль. НО. Пленка + скотч (тут вы можете заметить пагубное влияние запада, никакой синей изоленты где попало, только серебристый скотч) + тюльпаны = 14,89. Зачем платить больше, если ты – жадный?

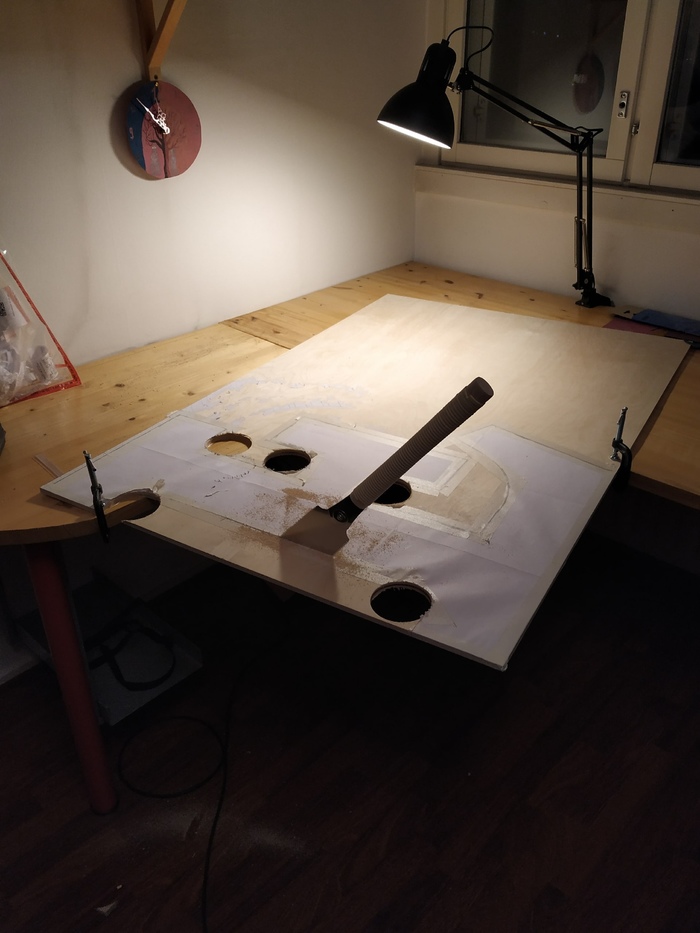

Как и многие вещи, фрезеровка начинается в какой-то дыре.

В общем, после 3х часов строгания, пиления, фрезерования и округления краев, получилось очень даже ничего, особенно, если не подходить близко.

На этой фотографии видно, почему, собственно, я должен был покупать тюльпаны.

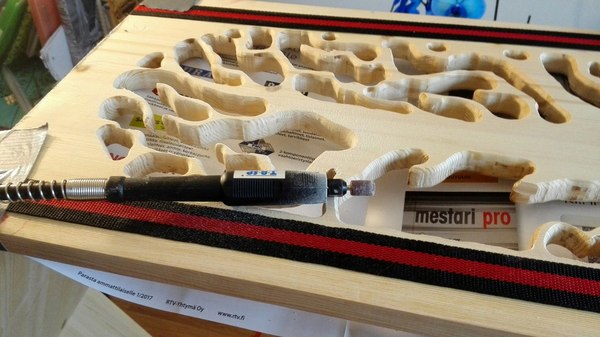

А на этой – как весело шлифовать все края, попутно осознавая свою гениальность и дальновидность на столько, что прибил гвоздями панель и фрезером не подлезть к большей части отверстий, чтобы скруглить их с внутренней стороны.

Все щели и прочие косяки от своих золотых рук я замазал эпоксидным клеем, который, как оказалось, воняет кошачьими какашками, с опилками, коих было предостаточно.

Изначально я планировал закрепить полки шурупами, но в процессе понял, что это проще сделать гвоздями из пистолета. И вот стою я, довольный собой, и снова осознаю… полки-то я не хотел красить.

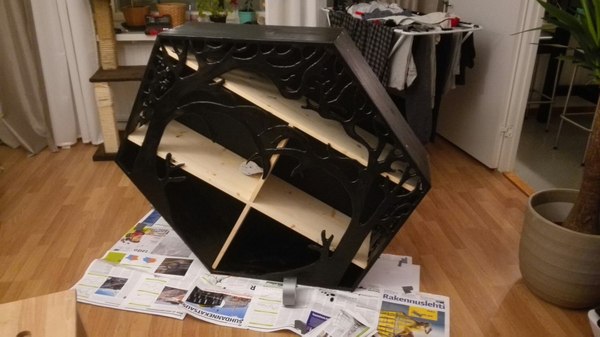

В итоге, при помощи газет, скотча и маленькой кисточки, я все это, с горем пополам, покрасил. Мне кажется, эту покраску можно отнести к экспрессионизму. Если отталкиваться от википедии, то в широком смысле экспрессионистическим можно назвать искусство (вне зависимости от времени его создания), которое ставит перед собой задачу не столько воспроизведения действительности, сколько выражения порождаемых этой действительностью в авторе эмоциональных переживаний. Так и здесь, обращаешь внимание не столько на хорошую покраску, а на этот, мать его, чёртов подтек или место, где я случайно задел полку кисточкой. И вот сразу приходит в голову: «сколько же эмоциональных переживаний у автора было в тот момент».

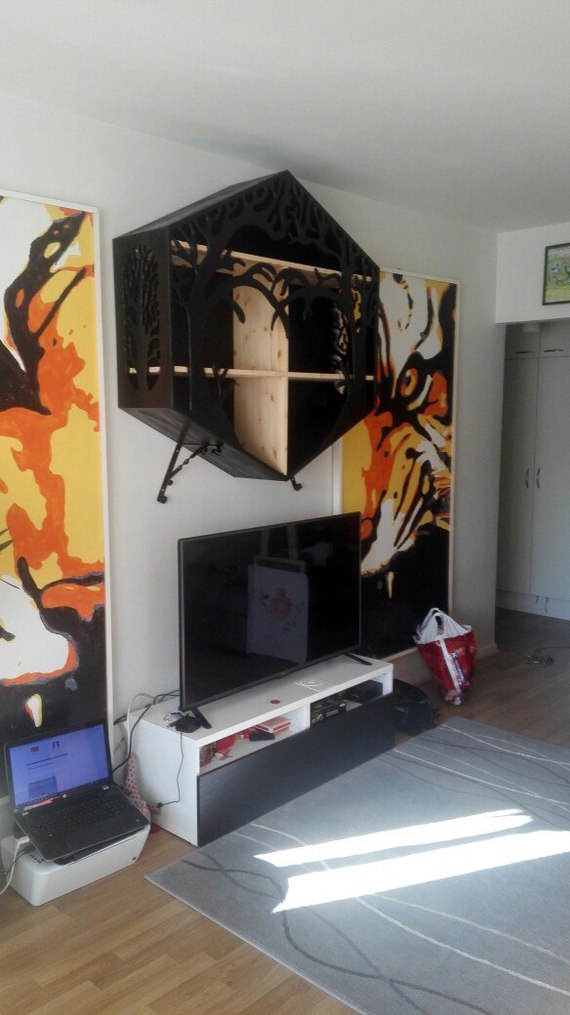

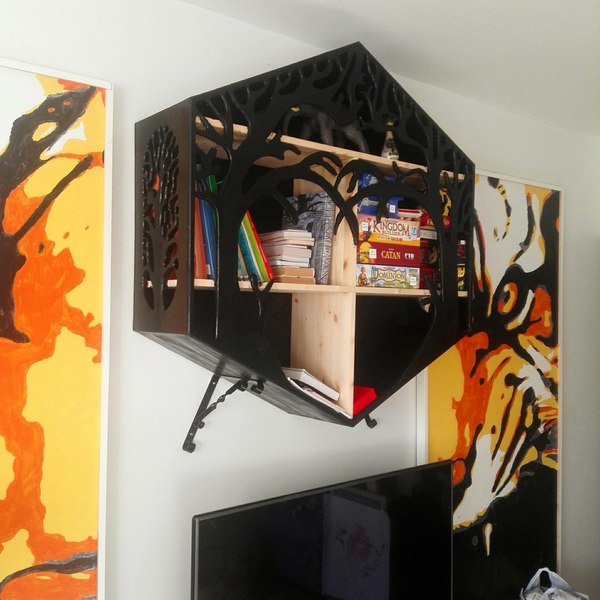

Осталось только повесить и заставить барахлом. Верхняя полка не выполняет особых функций, она для слона и прочих вещей, которые можно засунуть и забыть.

На этом все, matvashu.

По традиции, для тех, кому не интересен процесс.

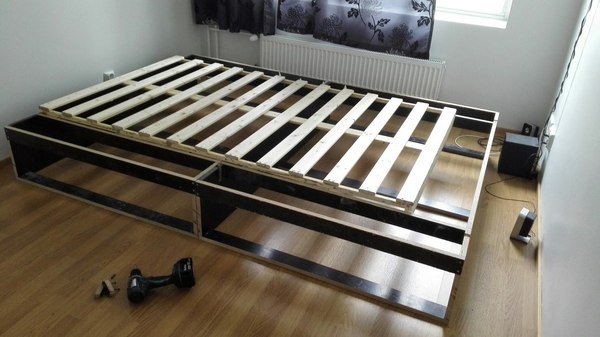

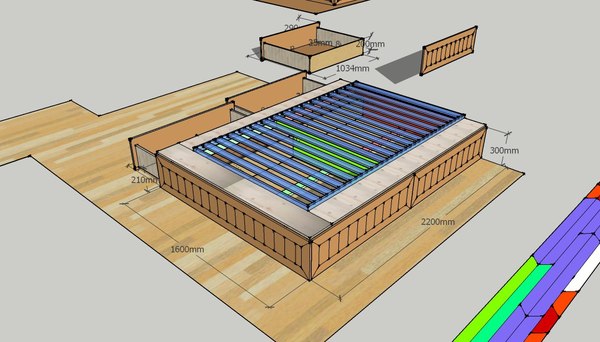

Руки, как всегда, чешутся, но кровать немного подкосила страсть к домашней мебели. Поэтому, дабы реабилитировать свою любовь, решил сделать что-то проще по количеству деталей, но сложнее технически. Сделать шаг назад, чтобы набить руку, так сказать.

Такие штуки я видел в магазинах, не очень надежные, не выполняющие полный желаемый функционал и стоящие от 60 евро. Что это, если не вызов?

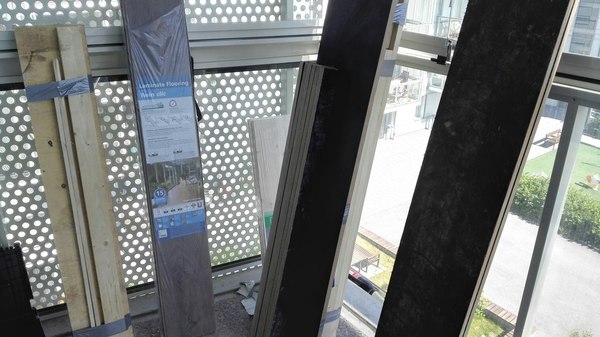

Дабы избежать долгих объяснений и круглых глаз, видящих, как я уносил материал на себе, решено было ехать на велосипеде. По неизвестным мне причинам, проблемы он не решил. Я даже подозреваю, что в толпе, наблюдающей за тем, как я креплю все велосипеду, начали делать ставки.

Дома, разумеется контроль качества от главного специалиста.

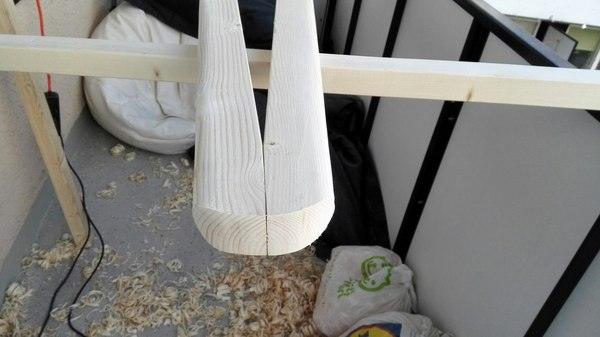

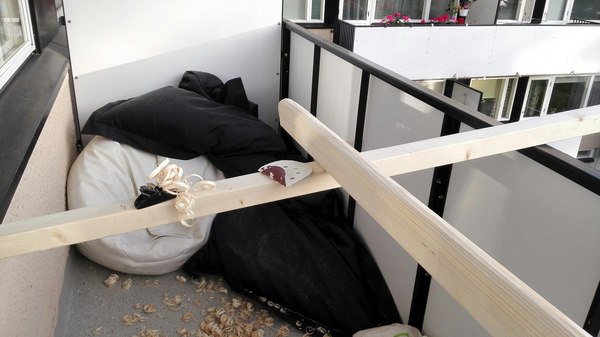

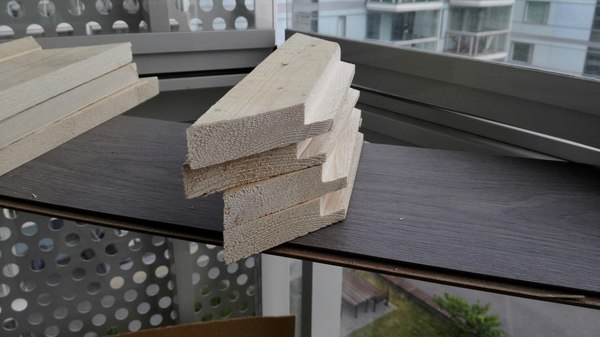

Брусья, при помощи рубаночка, размером с воробья, обрели округлую с одной стороны форму. Пожалуй, это был самый долгий процесс. Стружки была целая гора, которая постоянно случайно сыпалась на балкон к соседу, который курит в квартире и заванивает весь дом. 1:1, теперь и у него есть замечательный сосед.

Тут начинается то, чем я раньше не занимался, точная работа.

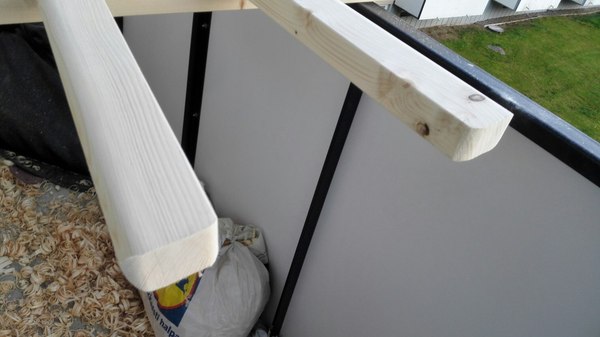

Брусья соприкасались только одной гранью, а это не красиво, поэтому верхушку каждого я заострил на несколько градусов. Конструкцию сверху закруглил.

Нижняя часть тоже касалась пола только одной гранью, углы были срезаны так, чтобы ножки полностью касались пола. Все закругляем для пущего удовольствия.

Перекладина тоже соприкасалась не полностью, так что для нее тоже выковыриваем разъем.

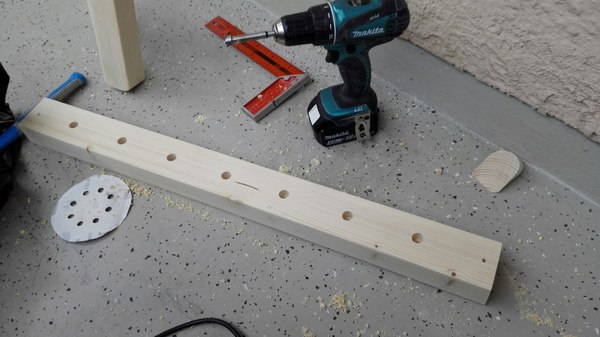

Собственно, готовая перекладина. С отверстиями для будущих крючков. Все отверстия под одинаковым углом, во всяком случае, я так думал.

Уделяем один вечер только на шлифовку каждой детали в отдельности. С любовью и вниманием. Так, чтобы если захочется лизнуть плод моих стараний, языку было гладко, как шелк.

Первый этап сборки. Конструкция капельку шаталась, но фетровые кружки все решили.

Перекладины для полок можно было просто прикрутить, но только не в этом случае. Каждая перекладина получила идеальый разъем для стыковки с каркасом.

Одним из условий была беспроблемная уборка под полкой. Пустой она двигается легко, а вот нагруженной может быть уже не так просто.

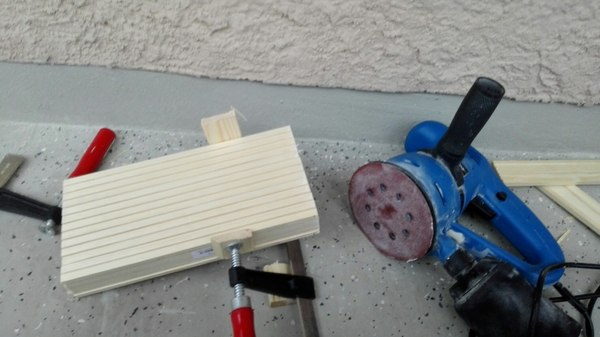

Поверхность полок тоже должна быть гладкой, как шелк. Выравниваем деревяшечку к деревяшечке, а углы и грани каждой деревяшечки шлифуем вручную.

Крайние деревяшечки короче остальных деревяшечек. И все деревяшечки на одинаковом расстоянии от другой деревяшечки. От количества слов "деревяшечка" руки затряслись даже у, держащего камеру, меня самого.

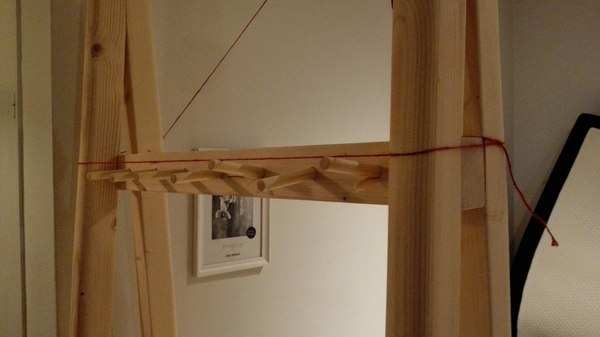

Отвестия оказались не под таким уж одинаковым углом, так что пришлось их выравнивать.

ДО..

ПОСЛЕ...

В итоге я сам был приятно удивлен, что такая простая, казалось бы, вещь может быть технически сложной, а главное, выполнимой.

Как.то вот так вот, matvashu.
