Всем привет. Сегодня расскажу о небольшом проекте автоматизации отопления в частном доме. Мы уже не представляем нашу жизнь без смартфона в кармане, огромное количество различных приложений делает нашу жизнь более удобной и комфортной. Неудивительно, что управление и контроль за системой отопления в частном доме стала довольно частым явлением.
Первое знакомство с заказчиком состоялось в феврале 2021 года, когда в морозы отключился котел, система отопления встала и так как в доме шел ремонт оперативно заметить падение температуры в доме не получилось. Утром следующего дня отделочники пришли на работу и уведомили заказчика о том, что в доме стало холодно. Повезло, что предыдущий собственник дома предусмотрел резервный электрокотел и более печальных последствий удалось избежать. Собственно для ремонта котла я и был приглашен. Котел Лемакс Лидер 25-N.

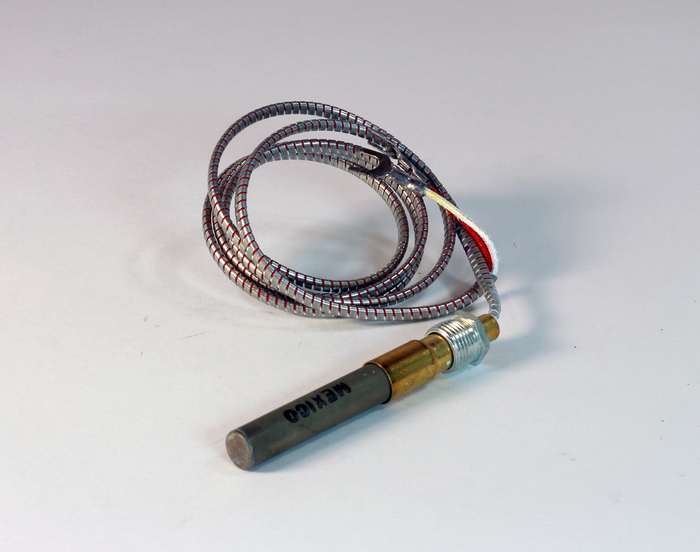

Ремонт оказался довольно простым, помогла замена милливольтного генератора (фото из интернета).

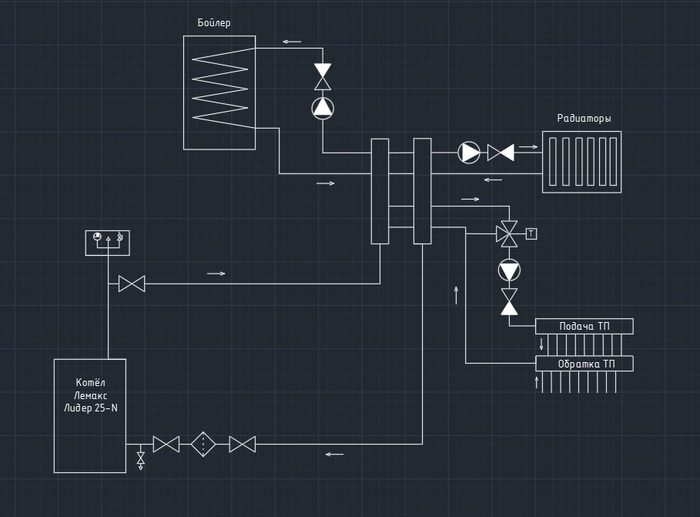

После этого случая встал вопрос об удаленном мониторинге системы отопления с возможностью регулирования. Всего в системе два отопительных контура (радиаторы и теплый пол) и контур нагрева бойлера (для приготовления горячей воды). Схему прилагаю.
По схеме видно, что контур радиаторного отопления прямой, не имеет никаких смесительных узлов или клапанов. Контур теплого пола это низкотемпературный контур, поэтому для регулирования, читай снижения температуры, подаваемого теплоносителя установлен термостатический смесительный клапан STOUT. Клапан ручного управления, то есть никаких двигателей, приводов, моторов на нем не установлено, сколько градусов задал настроечной рукояткой - такой температуры теплоноситель и пойдет в контуры теплого пола. Диапазон от 35 до 60 градусов.

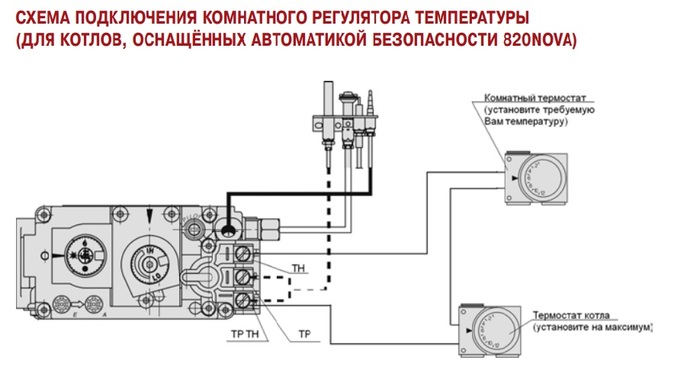

Получается, из исполнительных устройств, которыми можно управлять с помощью автоматики у нас есть три насоса - насос контура радиаторов, насос контура теплых полов и насос "загрузки" бойлера. Так же котел Лемакс серии Лидер хоть и является довольно примитивным, энергонезависимым аппаратом, модели с индексом N оснащены газовым клапаном SIT 820NOVA, что позволяет подключать к котлу внешние устройства типа "комнатный термостат". Это простейшей устройство, при температуре помещения ниже заданной на термостате контакты на нем замкнуты, котел работает в штатном режиме, греет теплоноситель. При достижении заданной температуры контакты размыкаются, цепь рвется и котел гасит горелку, нагрев соответственно прекращается.
На основании собранных данных, для автоматизации системы был выбран контроллер ZONT SMART 2.0. Его функций хватает для решения нашей задаче.

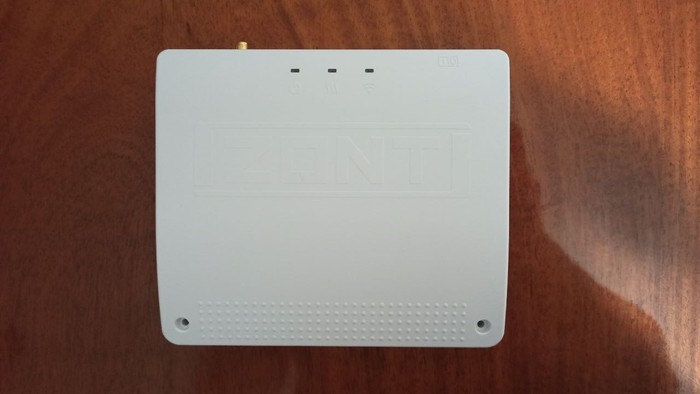

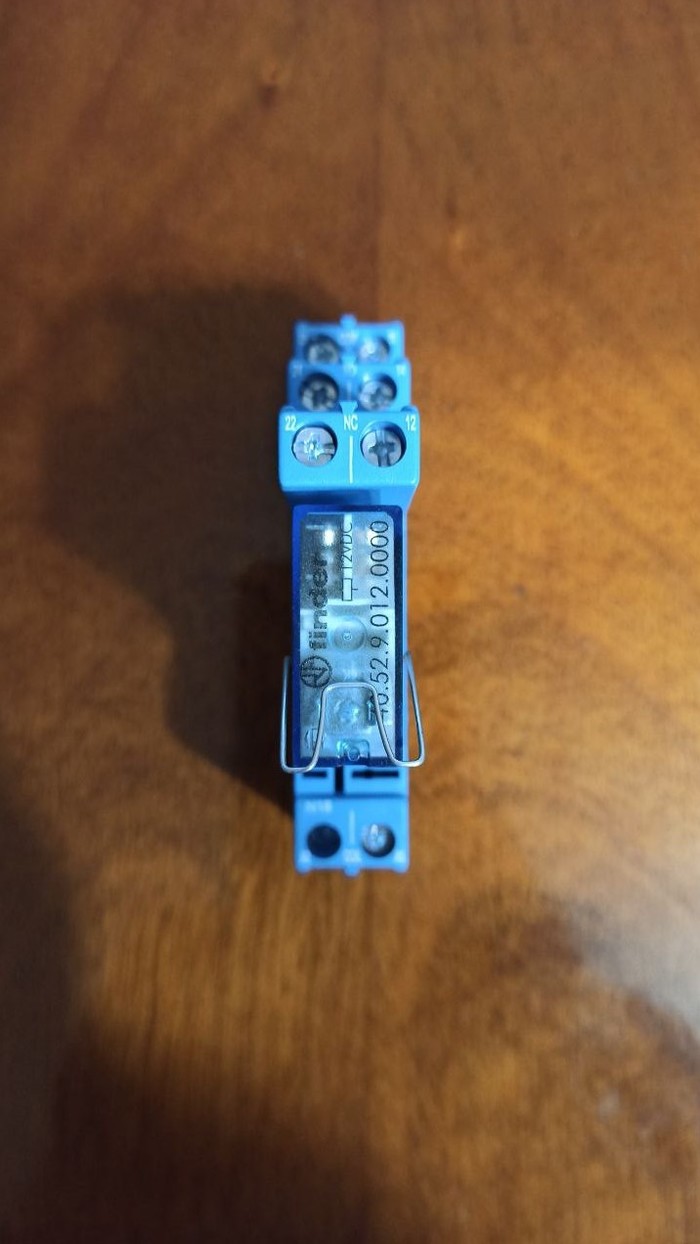

На борту имеет одно встроенное реле, его задействуем как комнатный термостат для формирования запроса тепла у котла. Так же есть три программируемых выхода на 12В, к которым можно подключать различные исполнительные устройства, например, как в нашем случае насосы. Так как насосы работают от однофазной сети 220В - используем промежуточные реле.

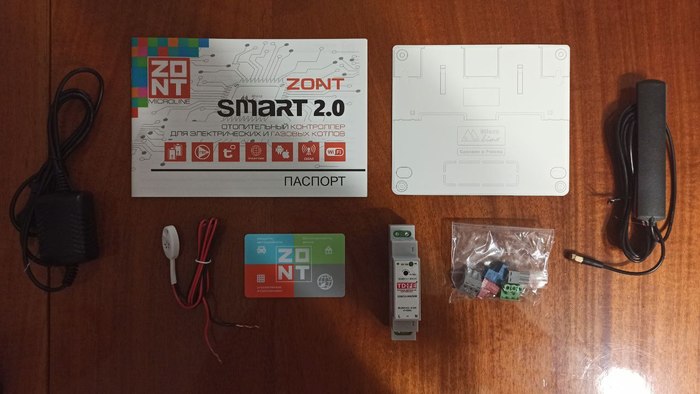

Сам контроллер так же работает от 12 вольт постоянного тока, проводной блок питания в комплекте. Термостат можно крепить непосредственно на стену и на DIN-рейку. У нас как раз вариант с установкой всего оборудования в пластиковый шкаф, поэтому блок питания с креплением на DIN-рейку докупаем отдельно. Так же в комплекте паспорт устройства, шаблон для монтажа на стену, один датчик температуры воздуха, выносная антенна, карточка клиента с логином и паролем от личного кабинета и набор клеммников.

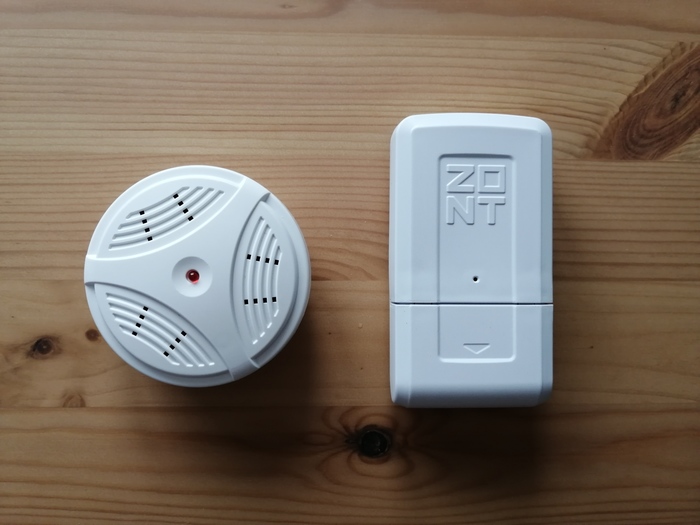

Для контроля температуры теплоносителя в отопительных контурах и температуры ГВС в бойлере докупаем три проводных датчика температуры. Плюс берем радиодатчик температуры помещения и радиомодуль для приема сигнала с него.

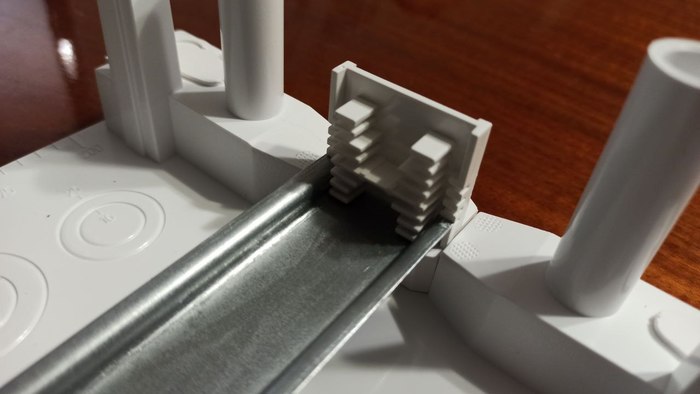

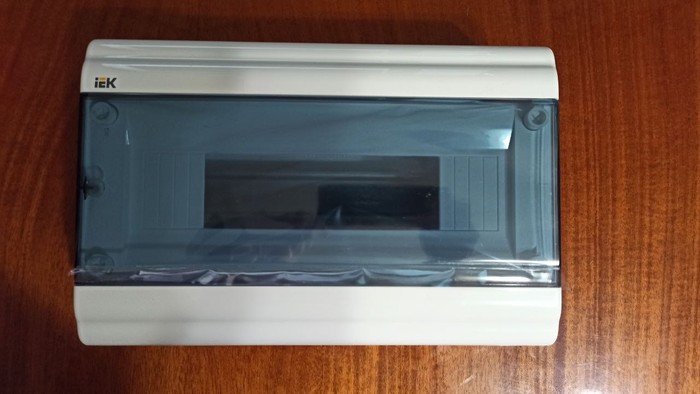

Шкаф используем IEK Prime. Недорогой и удобный, с регулируемой высотой DIN-рейки. Шины N и PE в комплекте.

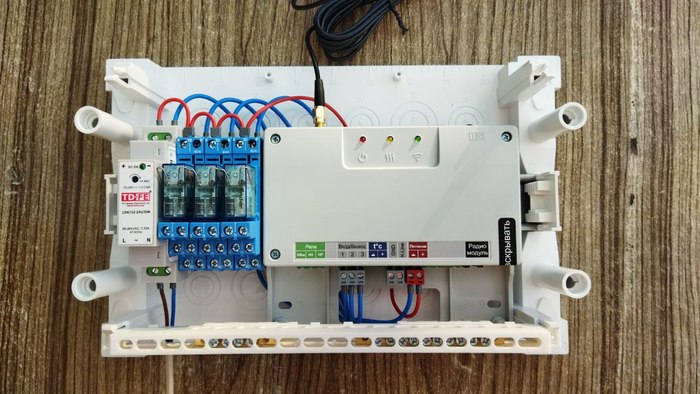

Начинаем предварительную сборку. Располагаем все элементы внутри шкафа и соединяем проводами. После этого заходим в личный кабинет на сайте производителя и программируем контроллер под нашу задачу.

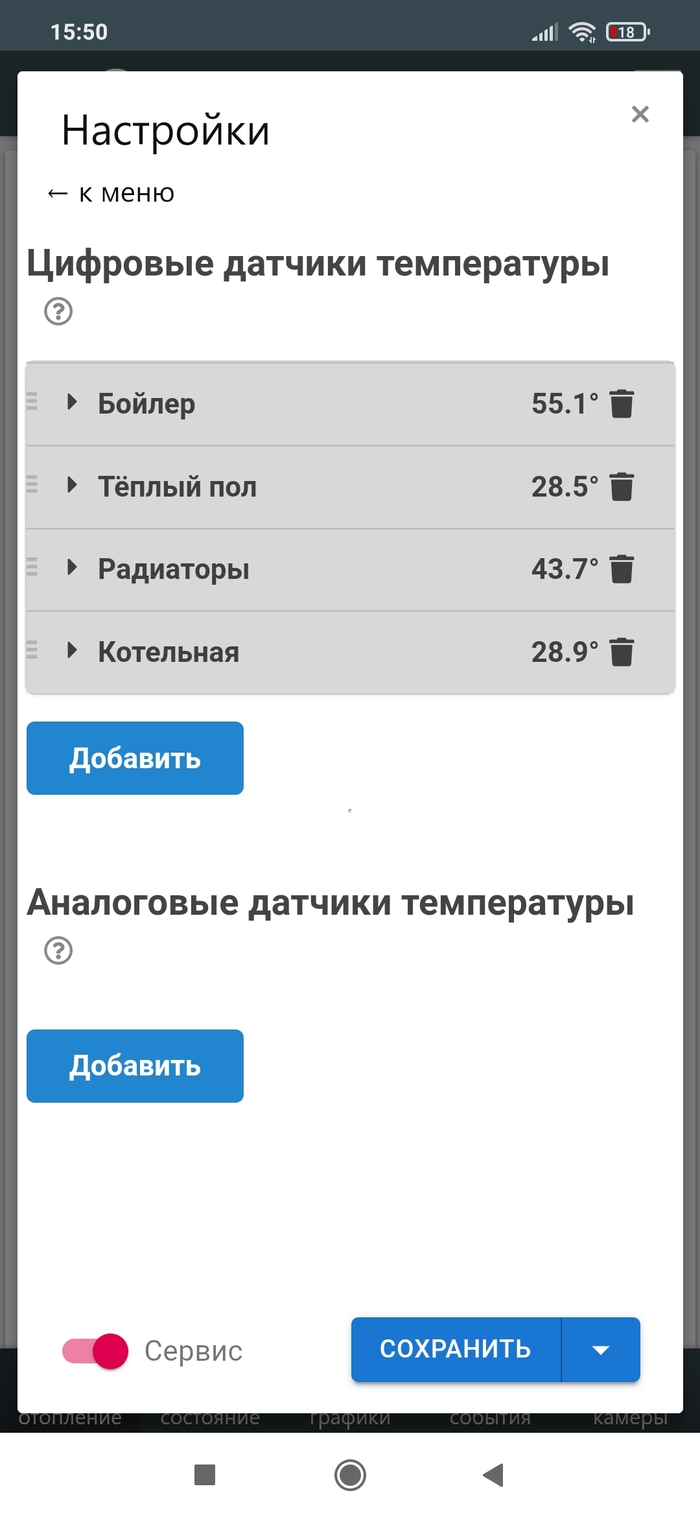

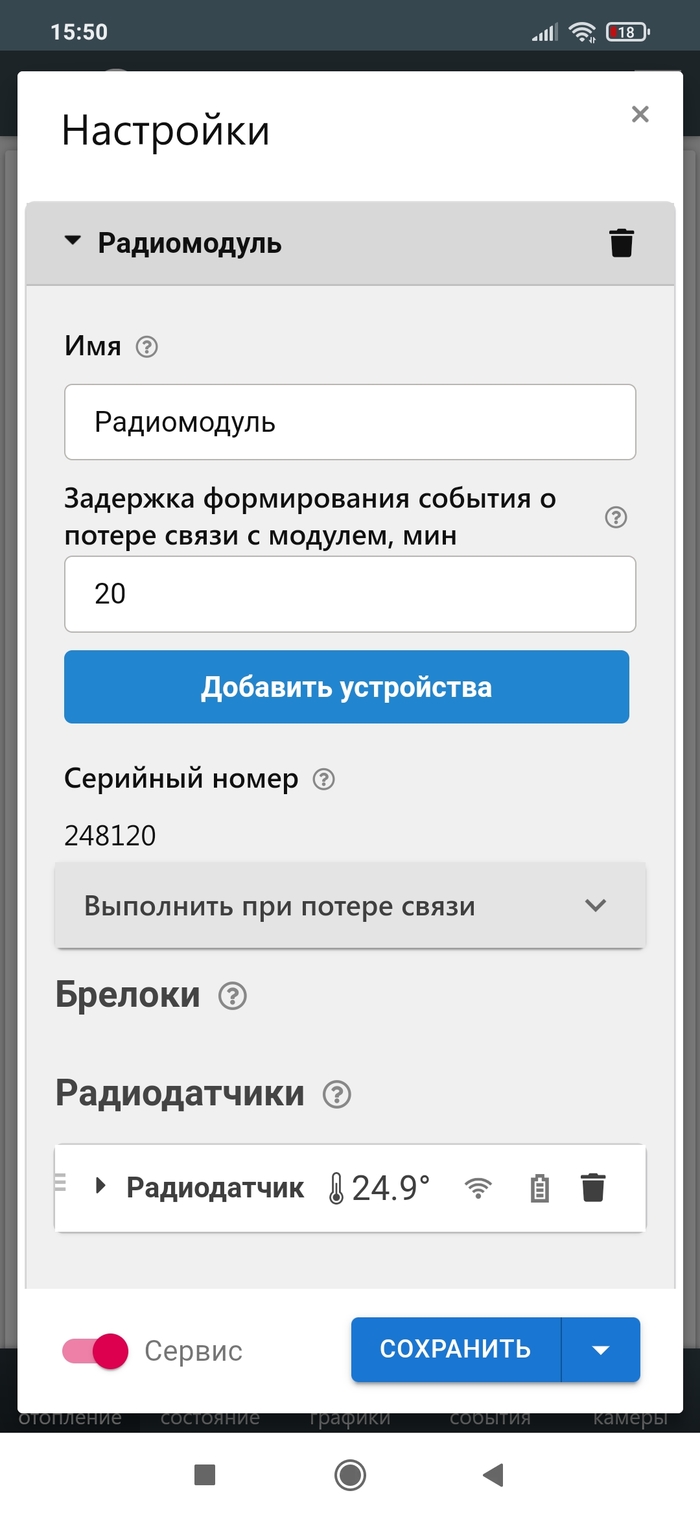

Для того чтобы запрограммировать контроллер заходим на оф сайт производителя и использую логин и пароль, указанные на специальной карточке заходим в свой личный кабинет. Заходим в настройки, передвигаем ползунок "сервис" и попадаем в расширенные настройки. Первым делом нужно назначить проводные температурные датчики для каждого контура, а также радиодатчик привязать к радимодулю для получения информации от него.

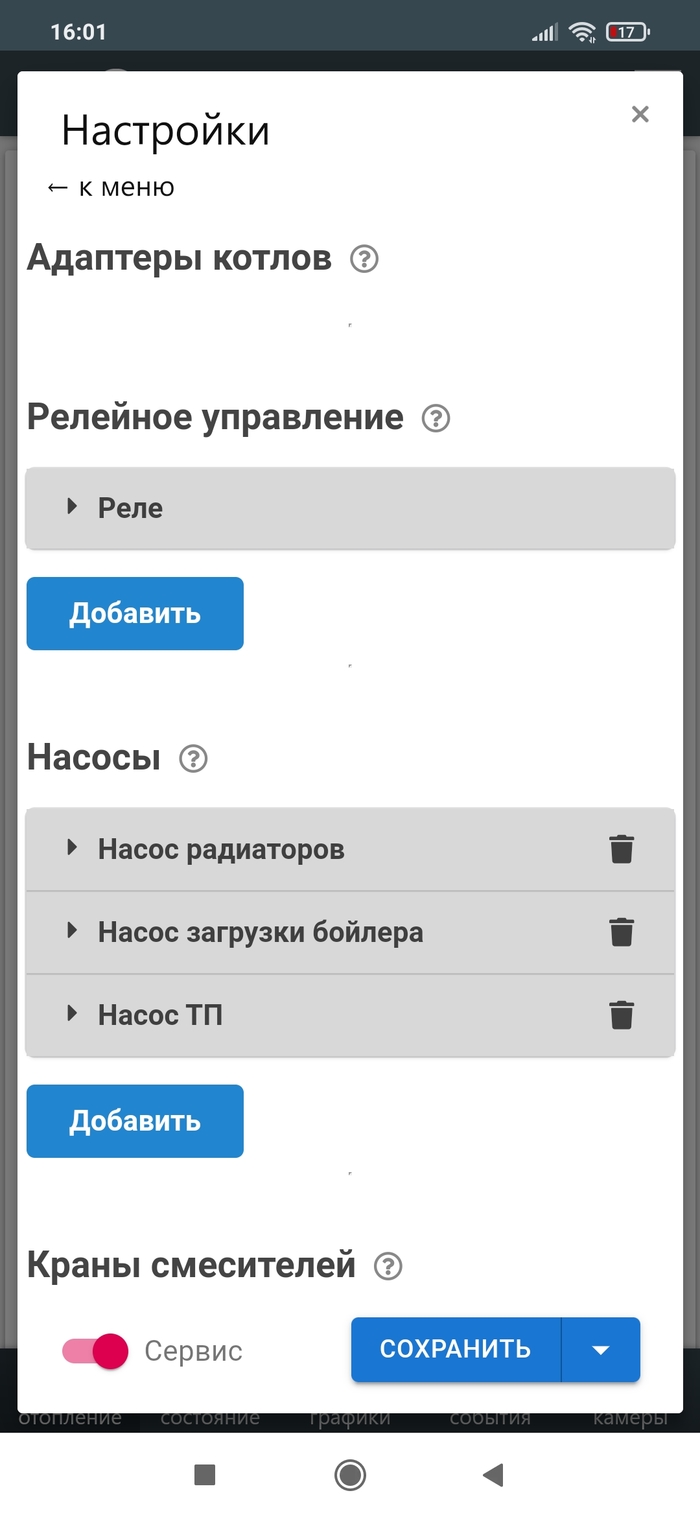

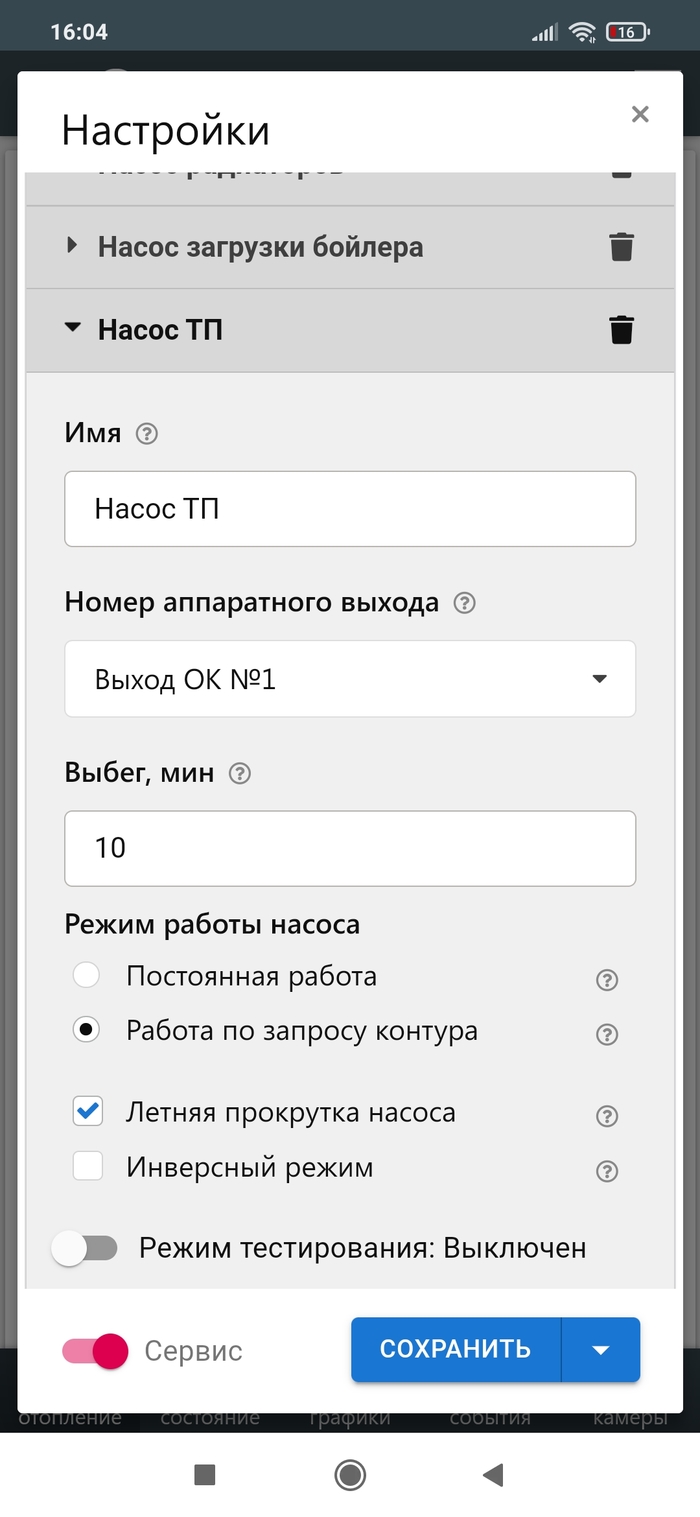

Далее назначаем исполнительные устройства, в нашем случае это насосы. Их управление доверяем двенадцативольтовым выходам. А включение/выключение котла будет происходить в случае замыкания/размыкания реле.

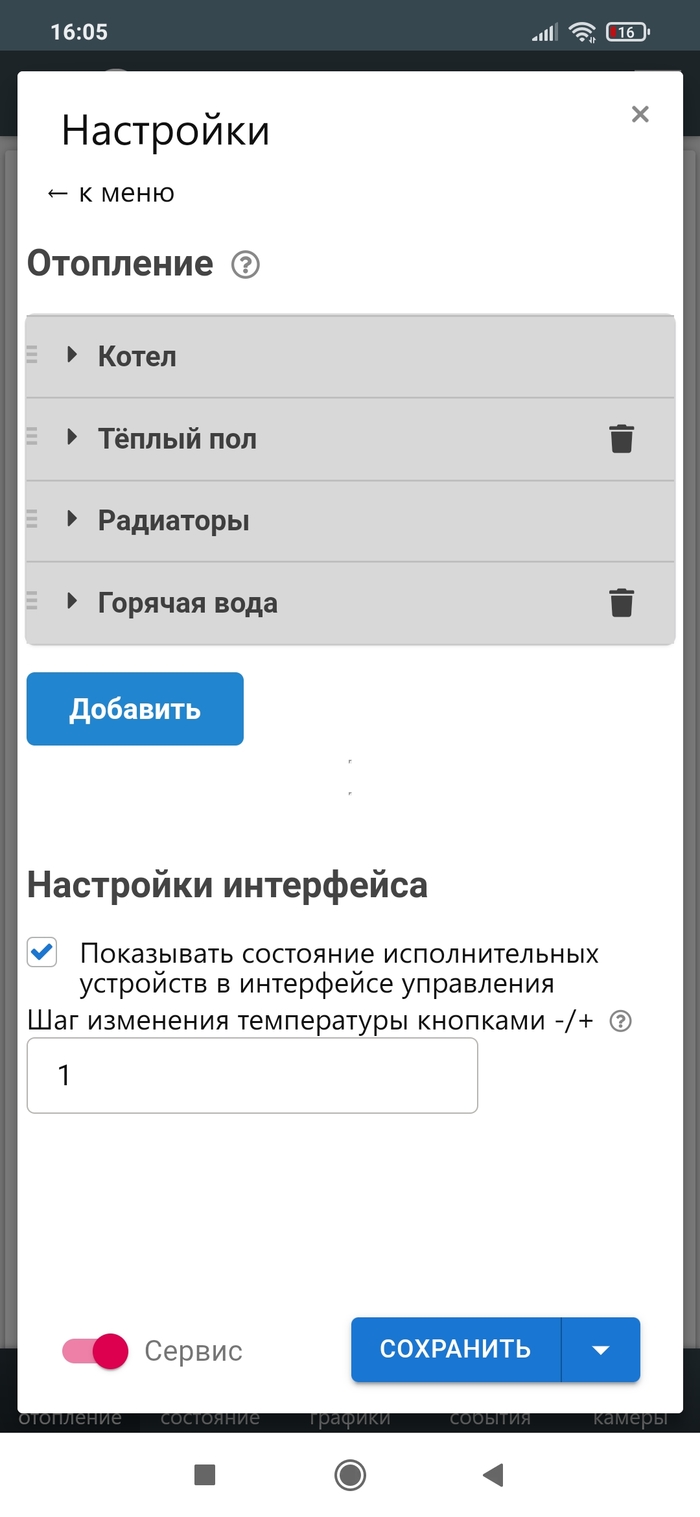

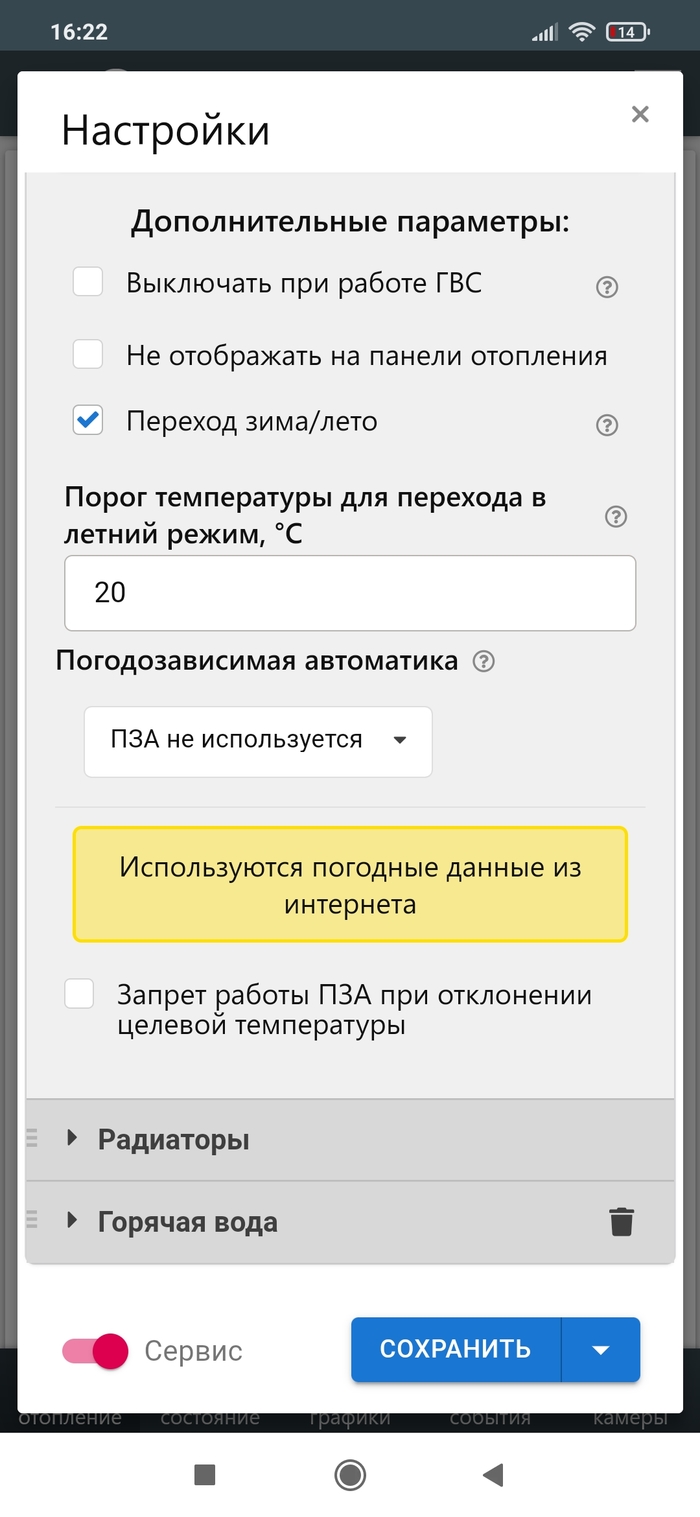

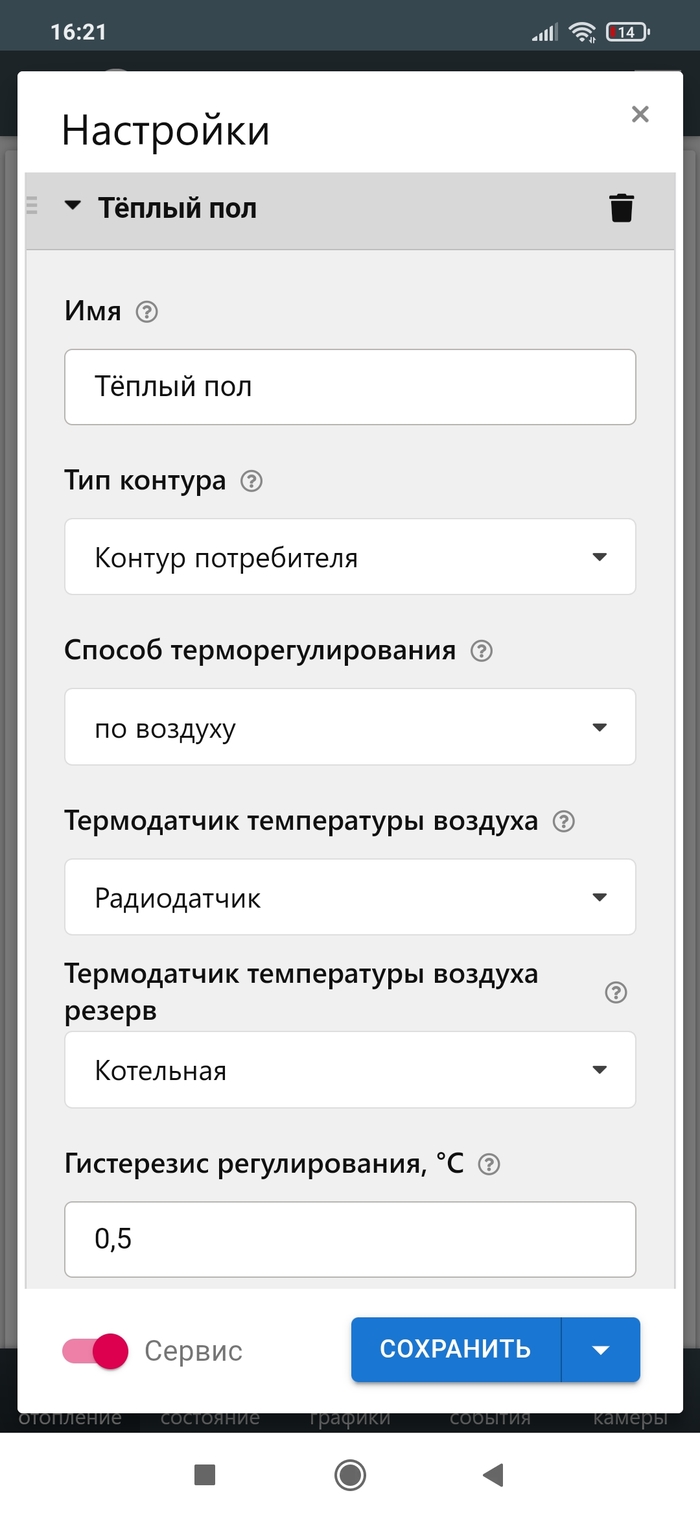

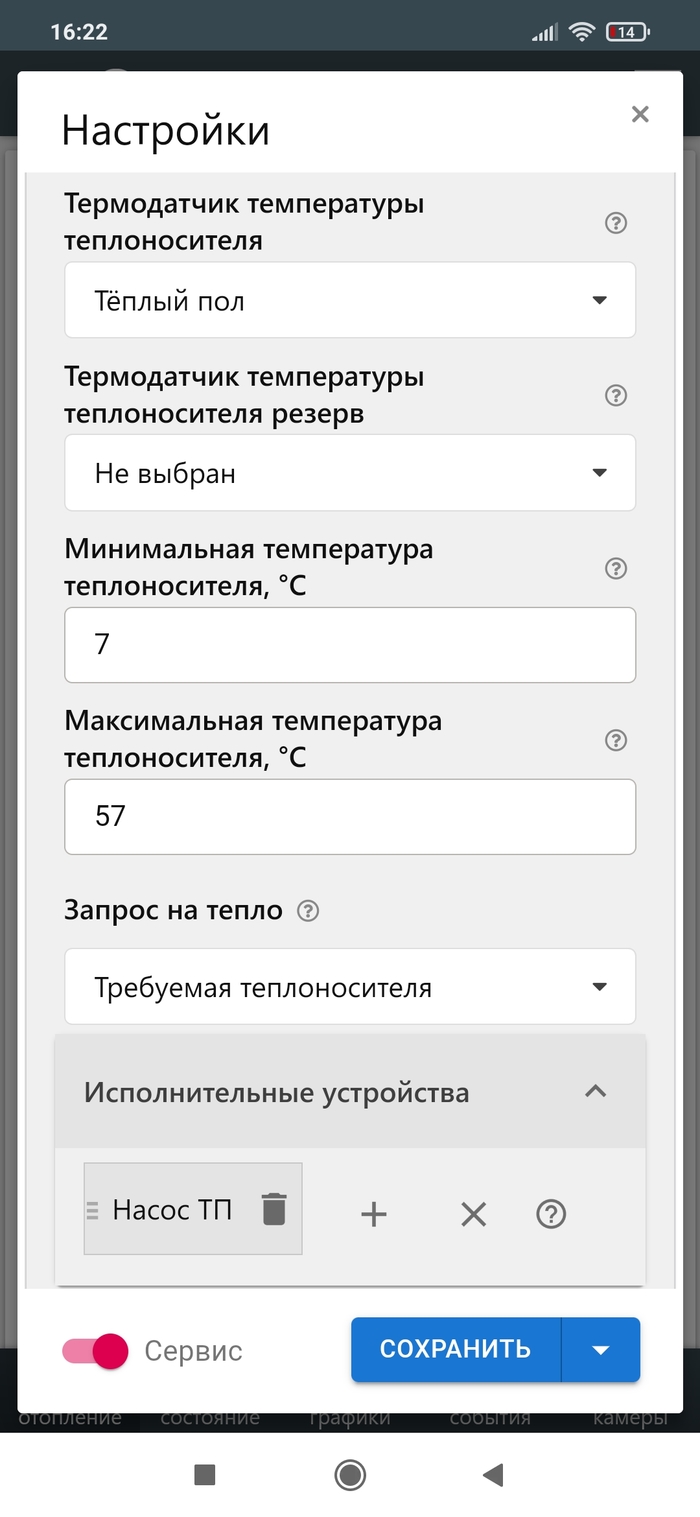

Далее в разделе "Настройки" идем во вкладку "Отопление" чтобы создать контуры отопления и назначить для них датчики температуры и исполнительные устройства. Каждый отопительный контур имеет довольно гибкие настройки. Так для каждого контура можно прописать способ терморегулирования. Например по температуре теплоносителя в отопительном контуре или по температуре воздуха в помещении. Можно указать минимальную и максимальную температуру теплоносителя в контуре, указать какую температуру в случае запроса на тепло контур затребует у котла, отключать контур или нет при нагреве горячей воды, так же доступно управление в погодозависимом режиме.

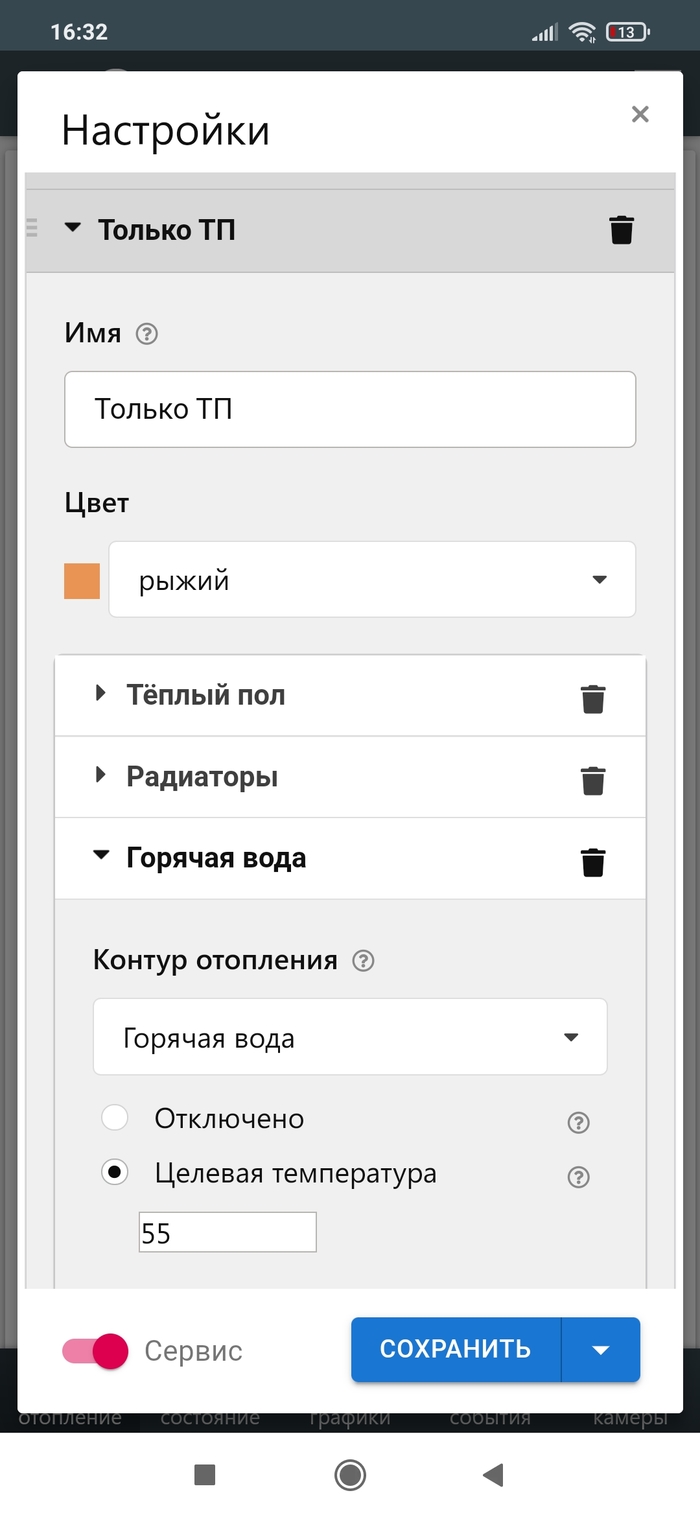

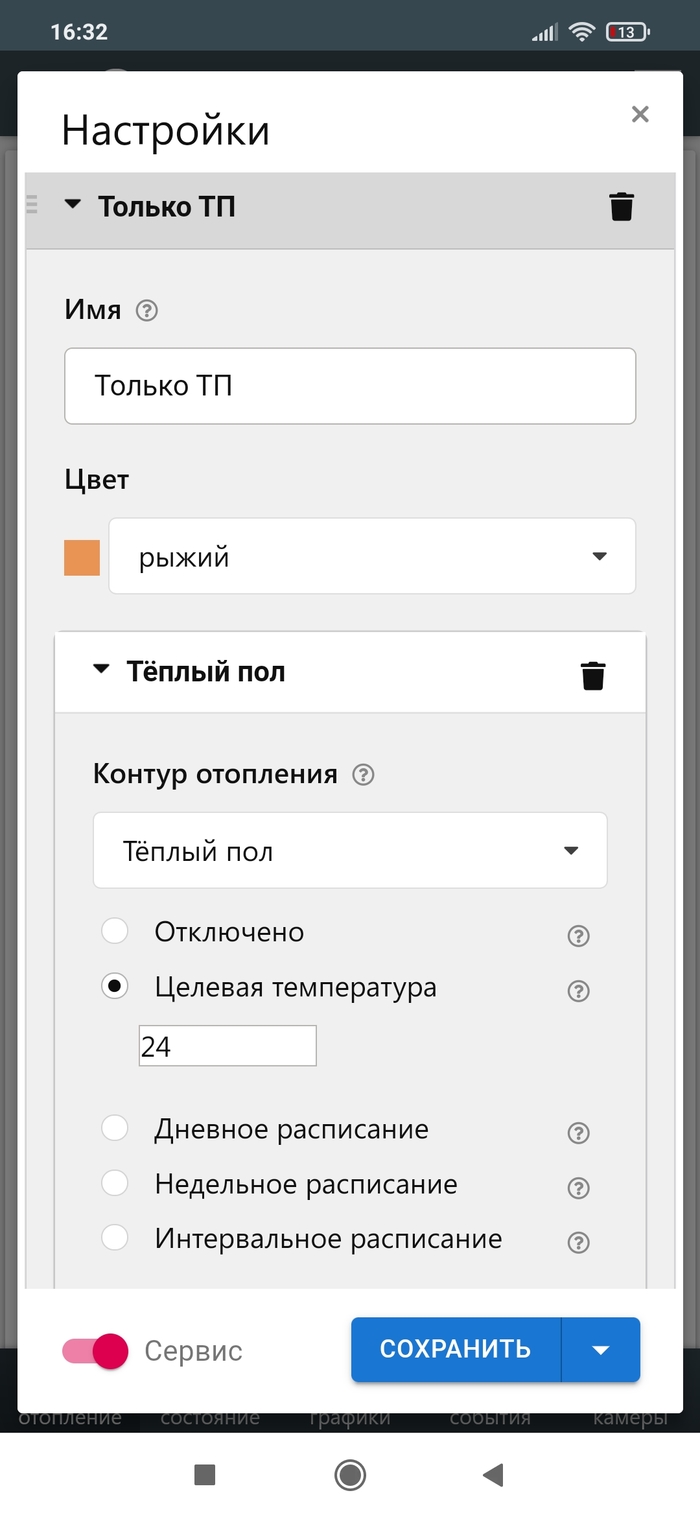

После этого создаем "Режимы отопления". В каждом режиме можно указать логику работы каждого отопительного контура. Например рассмотрим один из созданных режимов "Только теплый пол". В данном режиме указываем требуемую температуру для контура ТП 24 градуса. Контур радиаторов-отключено. ГВС - 55 градусов. Этот режим будет актуален например в переходный сезон, весна/осень, когда мощности теплого пола вполне хватает для покрытия теплопотерь здания.
На этом первичные настройки контроллера закончились, можно приступать к монтажу на объекте. Об этом расскажу в следующем посте а так же подробно про интерфейс приложения и другие возможности оборудования.
