Около года назад пришла мне такая идея в голову, сделать глобус бар, но сделать его не совсем обычным то, что можно купить в магазине. По моим расчетам на изготовление данного изделия уйдет примерно 5 лет, при условии если каждый день тратить на его изготовление минимум 2-3 часа, не в ущерб основной работы (мне еще семью кормить надо)
Около года ушло на поиски чего то подобного, но так и не нашёл. Все глобусы сделаны по одному принципу, даже самые дорогие и эксклюзивные. Если глобус полностью рабочий и крутиться вертится во все стороны, то это не глобус бар. А если это глобус бар, где верхняя крышка (северное полушарие по линии экватора) открывается, то глобус уже не крутиться и он не рабочий, а только как декоративная подставка под бутылки и рюмки.
Идея моего глобуса заключается в том что он будет полностью рабочим крутиться, вертеться во все стороны и плюс иметь скрытый доступ во внутрь самого шара, например континент Россия будет в качестве скрытой дверки для доступа в бар. А сам бар внутри шара будет стоять на месте неподвижно на магнитных полях, тем самым обеспечивать не подвижность спрятаных внутри бутылок и рюмок. Бар будет открываться только если глобус повернуть в определенное положение и зафиксировать, потом на шаре нажать пальцем на определенное место и тогда дверка откроется и даст доступ к бару. Карта земли будет не просто из бумаги и роспись, как это сделано даже на самых дорогих глобусах, а полностью повторять ландшафт земли. Слоями буду набирать из шпона дерева все возвышенности и низины из разных по цвету сортов шпона дерева в технике маркетри. Все страны и города будут иметь названия и подписаны а также границы каждого государства. В итоге глобус можно будет повернуть и зафиксировать в любом положении что бы иметь удобный доступ к карте и внимательно рассмотреть. На глобусе будет в итоге приклеено около 200 тысяч деталей из разных сортов шпона. Внутренний бар это полу сфера с отсеками для бутылок и рюмок
Подстолье под глобус будет стоять на шести ногах по форме кабриоль и иметь круглый и вогнутый царговый пояс. Каждая нога будет с резьбой по дереву в виде знака зодиака и шесть накладок резных в виде знака зодиака. Всего 12 знаков зодиака.
В данный момент начал изготовление самого шара, точнее каркаса в виде двух полусфер из фанеры 10мм с сечением по ширине 25мм. Для более точного изготовления сферы заказал фрезерную обработку на чпу станке так как требуется очень точная сфера как с внешней так и с внутренней стороны. Особенно с внутренней стороны она должна быть идеальной для точного позиционирования магнитов.

Модель полу сферы под ЧПУ обработку

По мере изготовления буду выкладывать фото и видео того, что получается

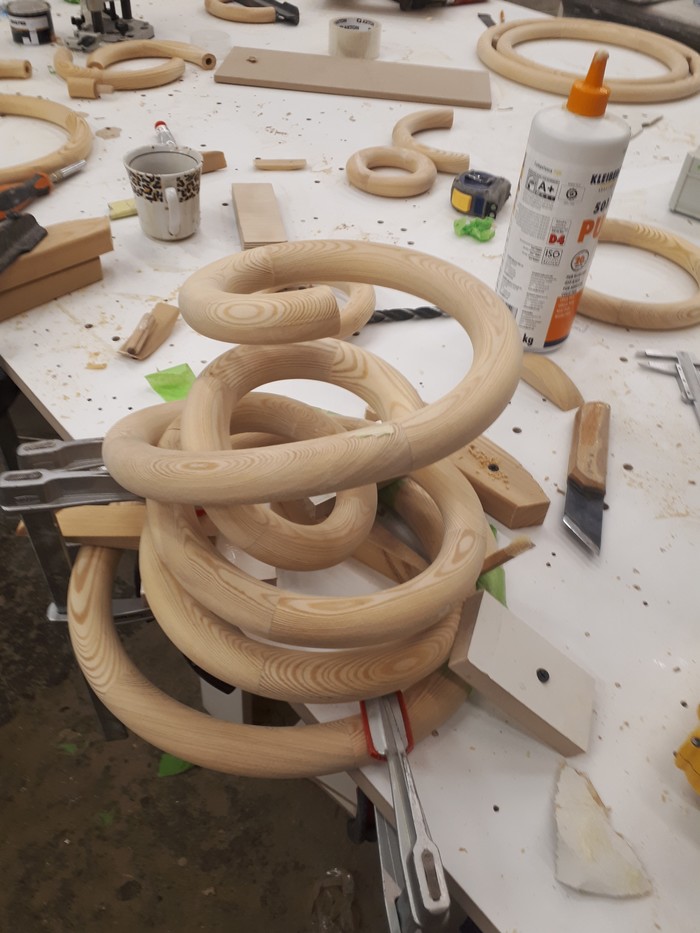

Прислали мне недавно чертежи одного необычного столика с просьбой сделать винтовую часть (подстолье)

На весь процесс ушло два рабочих дня по 8 часов.

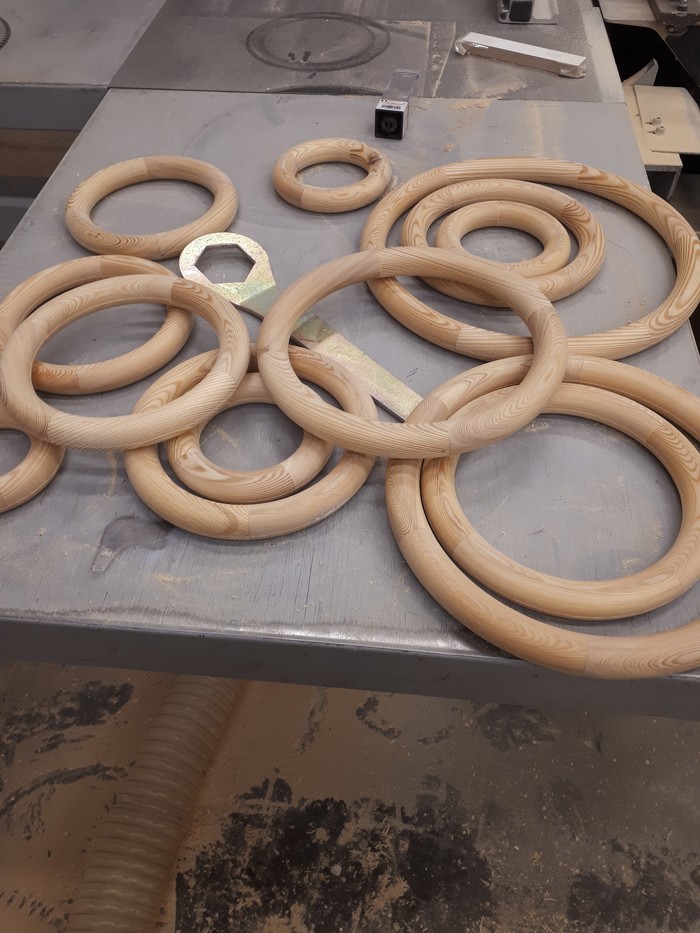

После часа мозгового штурма, пришла идея. Круглую заготовку сделать очень просто.

Краснодеревщики поймут

По такому принципу и отшлифовал. Осталось нарезать резьбу.

Вот что вышло.

P/S. Расчет движения фрезера с одновременным кручением заготовки вычитал по по формуле два пи эр в квадрате

Всем добрый вечер, может кто нибудь подсказать как вычесть угол запила одного из шести ребер. Я подгонял на глазок, получилось 35,2° по угломеру.

в интернете ничего не нашел

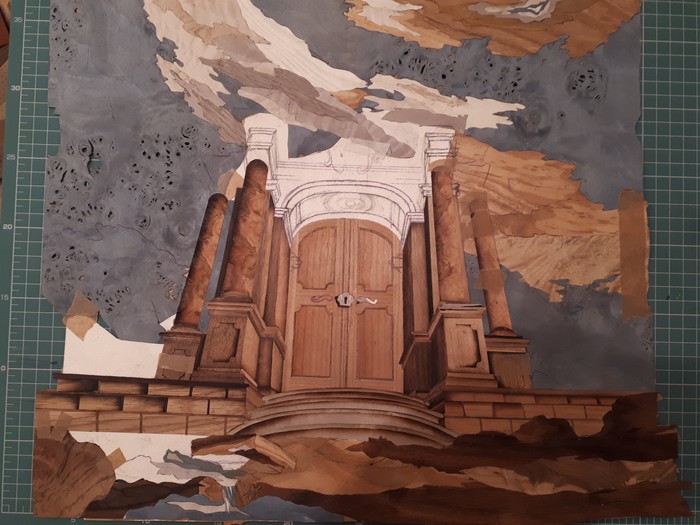

Моя первая работа в области маркетри. Размер 1000х700

Немного истории о том как я начал заниматся маркетри (мозаика из шпона дерева).
Года четыре назад я лежал в больнице около 1.5 месяца, за первую неделю пересмотрел все фильмы в инете в одной передаче случайно наткнулся на репортаж про маркетри. Брали интервью у Татьяны Гориной. У нее своя школа маркетри, учится около 20-30 человек, и она рассказывала про то как она начала этим заниматься, как она это делает, как режет шпон, как правильно это делать, как нож-косяк держать правильно и все в этом духе, показывала разные работы; пейзажи портреты разные. Тут у нее журналист на заднем плане спрашивает, а можно с первого раза сделать портрет, если никогда не занимался уже маркетри, рисовать например я умею, я вообще, и художник и столяр и резчик по дереву и ювелир в одном флаконе. Она ему отвечает, пусть вы будете лучшим столяром и ювелиром и лучшим резчиком а художником лучше чем сам Пикасо (это я своими словами так объясняю), то уверяю вас, маркетри это отдельная художественная тема, тут нужен навык подбора цветов шпона (с разных сторон смотришь на шпон и цвет меняется чуть чуть), навык владения ножом под 90 градусов при резании держать обязательно и все в этом духе, что ни при каких обстоятельствах сделать у вас не получится. В общем эта тетя дала понять что ни у кого не получиться сделать портрет из шпона дерева с первого раза не имея особых навыков и опыта, типо сначала нужно очень долго тренироваться с цветочками и т.д и т.п. И в конце, это факт. Нужно терпение и навык.

Меня это так за душу взяло, почему нельзя, почему не получиться, опыта работы в столярке и с массивом дерева и со шпоном у меня почти 20 лет, и резьбой по дереву я владею (есть на моей страничке соответствующие работы), рисовал также когда то в армии дембельские портреты с натуры. Тут я посидел, покумекал, времени у меня в больнице было много, нашел свадебный портрет подходящий, жена привезла ноутбук, я залез в Гугл, нашел бесплатную программу (Гугл подсказал), редактор векторных изображений, залил туда фотку. Из растрового изображения перевел в векторное (если я не ошибаюсь это называется так, я не силен в терминах). Программа сделала так что бы мне удобно было работать, все уже разделено на кусочки разного цвета, только вырезай и подкладывай нужный кусок шпона. Пока в больнице лежал, подготовил фотку в программе, дома распечатал (печать по плиткам, так как итоговый портре получился 1000х700), склеил из листов формата А4.

Тут встал вопрос из чего делать, покупать шпон особенно ценных пород или шпон корня дерева очень и очень дорого и продается он пачками, а из пачки нужен такого цвета только один кусок. Мне с этим было проще, я работаю краснодеревщиком около 20 лет, я позвонил знакомым и через месяц у меня были все остатки шпона примерно с 10 столярно-мебельных производств, а это около 300 разных сортов шпона и разных цветов и оттенков. Потом сделал 2 ножа из старого лезвия из быстрорежущей стали от рейсмуса макита настольный.

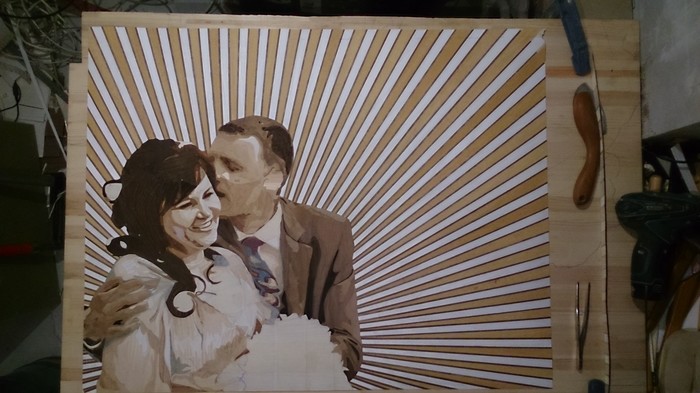

Весь процесс создания портрета.

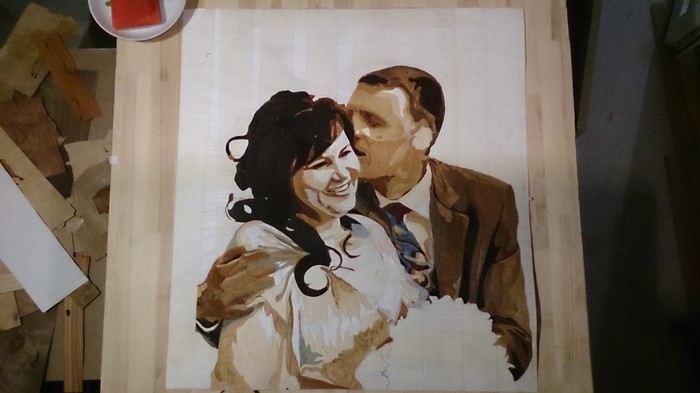

Ну вот, как то так, портрет почти закончен, в верхнем правом углу будет наш ангелочек, наша дочка, когда я начал делать портрет ее еще не было, она была только в проекте, сейчас ей уже 2 года. Пока подбираю нужную фотку, скоро собираюсь возобновить свою работу и закончить этот портрет. Теперь я с уверенность могу сказать что сделать портрет с первого раза может любой, кто хотя бы может уверенно держать нож-косяк в руках и более и менее подбирать цвета, короче если вы не дальтоник то все получится.

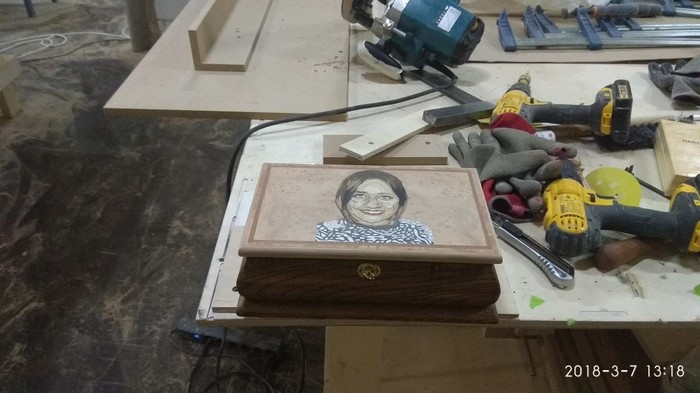

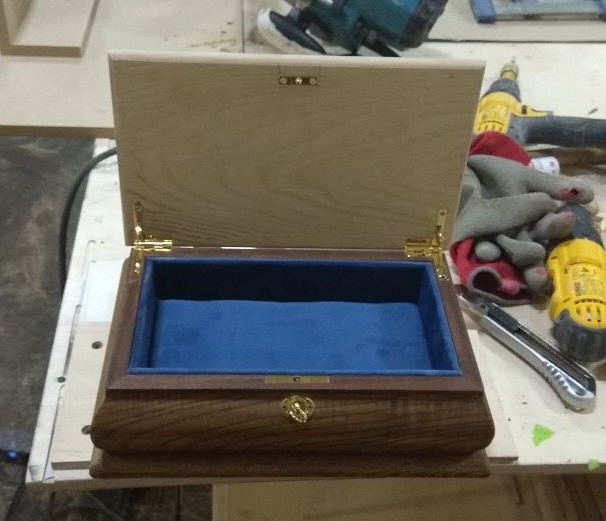

P/S После изготовления этого портрета я придумал методику обучения маркетри, и протестировал ее на своем брате, он делал при мне (я только советовал, он все подгонял сам) портрет своей девушки на шкатулку, но так как он был еще и не плохой столяр, мне было проще его научить. Так что вывод такой, нет ничего не возможного, главное подход к своей работе и желание, тогда все получиться. Вот для примера портрет на шкатулке. причем узнаваемость процентов на 80-90

Приспособление сделано полностью из фанеры, два бруска лиственницы 50х50 длина 970, и запчасти от станков с ЧПУ. На алиэкспрес купил направляющие, подшипники и держатели под вал 12 мм.

продолжение к посту: https://pikabu.ru/story/mozaika_iz_shpona_dereva_marketri_65...
https://pikabu.ru/story/mozaika_iz_shpona_dereva_marketri_ge...

на оборотной стороне можно увидеть что это за подшипники и валы

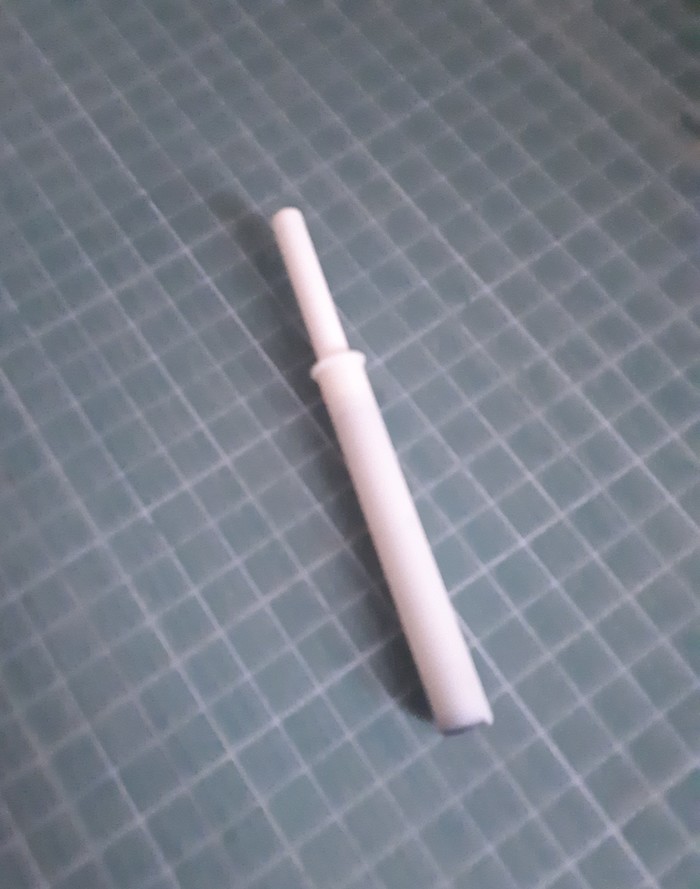

Отталкивателем служит мебельные типоны отталкиватели

С низу на прижимной линейки приклеил наждачную бумагу для хорошей цепкости со шпоном

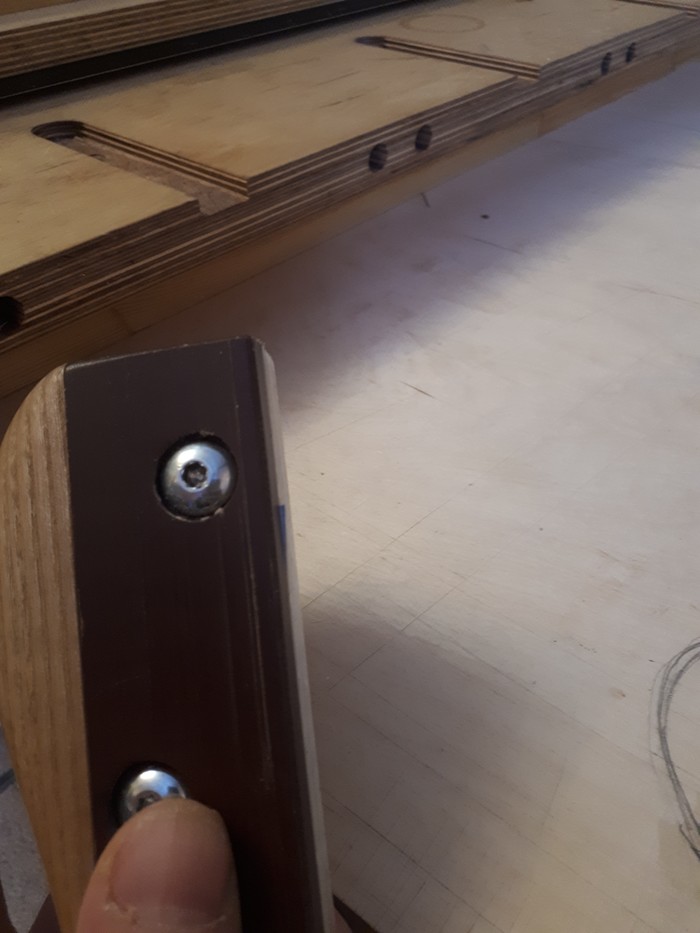

Нож это обычное канцелярское лезвие зажатое между двух пластин в моем случае это текстолит и искуственный камень кореан, лезвие фирмы OLFA им бриться можно.

что бы вставить лезвие нужно на одной планке из кореана сделать выемку на толщину лезвия и кончик выпустить на 0.7-1мм. Ручку изготовил из куска ясеня который был под рукой, все винтики и болтики, все что было под рукой

В последующем доделаю, дальше будет линейка упорная с микродоводчиком до сотых мм. Буду выкладывать, жду детали с алиэкспрес

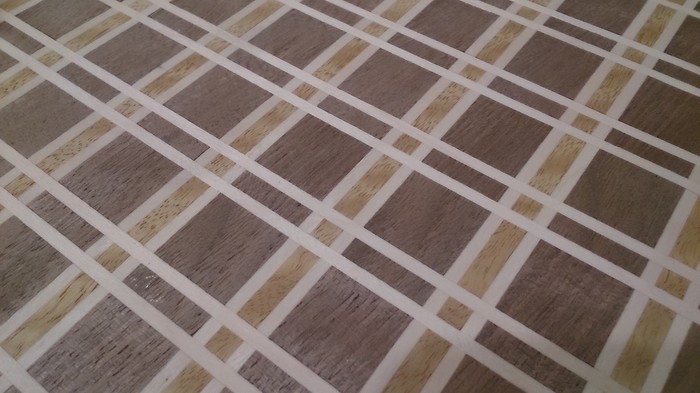

Смысл приспособления такой: если вам нужно отрезать ровно шпон, то его нужно положить на ровную поверхность, лучше если это будет специальный коврик, потом с верху положить линейку прижать и отрезать ножом. Вот это приспособление облегчает эту работу в несколько раз. Прижатие шпона есть, режет ровно, кому одинаковые полосочки нужны можно поставить упоры и т.д. и т.п. Есть упоры под углом 90 45 и 22,5 градусов, опускается прижимная линейка, прикручивается нужный упор на два винтика и упор ходит на толщину шпона вместе с прижимной линейкой
