Жилые модули для пикапов. Преимущества и недостатки

Много лет я пишу тут про жилые модули для пикапов и грузовиков. Их называют кемперами, вкладышами в кузов или Camper Truck.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

По сути, это просто некий предмет (груз), который грузят в кузов грузового пикапа и везут. И так же просто снимают с помощью домкратов. Крепится все это с помощью талрепов, либо специальных ремней за специальные проушины для крепления груза, которыми оснащен любой пикап. Именно по этой причине жилой модуль не является каким либо изменением конструкции и не требует никаких документов.

По габаритам у людей возникают вопросы - "он же огромный и выступает за габариты!"

Друзья, по ПДД у нас не запрещено возить груз выступающий за габариты авто. Запрещено выходить за разрешенные допуски. А это по 40 см по бокам, один метр назад и не более 4х метров от дорожного полотна. У нас все очень скромно)) по 15 см по бокам, 65 назад и 3 метра от земли.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

Так же вопросы возникают про госномер. Типа, я его закрыл и камеры его не видят. Видят)) И штрафы периодически мне с этих камер прилетают. И по ГОСТу так же все замеряли - какой должен быть угол обзора, тот проходит. Со стороны гайцов вопросов нет.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

По весу - сколько же он весит? Пикап же сломается пополам.

Давайте разберемся. Пикап это грузовой авто. Рамный. Рама у "американца" намного крепче газелей. Раза в два как минимум. Модуль весит 750 кг. Да, не мало. Но учитывая что все пикапы с модулями мы оснащаем пневмоподушками на 1,5-2 тонны, то проблем нет. По мотору с 5,7л. и 400 лошадьми я думаю вопросов тоже нет.  На азиатских пикапах грузоподъемность, как ни странно еще выше. А тяга дизельного мотора компенсирует с лихвой 2,5 литровый объем. С дизельными моторами у меня проблемы возникали только высоко в горах. Падала тяга. Но это выше 2500 м. Видимо кислорода не хватало. Бензинки отлично на любой высоте.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

Еще частый вопрос по центру тяжести, развесовки по осям и тд.

Начнем с центра тяжести. Из-за высоты складывается впечатление что он перевернется на небольшом уклоне. Но это ошибочное представление. 80 процентов веса сосредоточенно не выше уровня кабины. А самое тяжелое -100 литров воды и аккумуляторы вообще на полу кузова между арок. Выше кабины пикапа только стенки с утеплителем внутри и легкая крыша. Поэтому по своей сути (если отбросить 20% верха), все очень приемлемо. Вот как выглядит схематично модуль без стен.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

Под сиденьем бак с водой, на полу аккумы, холодильник не сильно выше кабины и тд.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

Да, конечно модуль влияем на поведение пикапа. Чудес не бывает. Но давайте не забывать что пикап изначально создавался как грузовичок. И передвигаться с пустым кузовом на нем чаще более дискомфортно чем с груженым. Самое неприятное что может быть - это попасть в болтанку на сильном бездорожье с глубокими ямами. Но тут просто нужно сбавить скорость и все.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

Центр тяжести модуля по середине. Как эксперимент мы поднимали модуль только на передних домкратах. Задние не участвовали в подъеме.


Теперь самые интересные вопросы. Что в нем очень тесно, низко и спать там смогут только карлики. Итак, начну с габаритов. И сравнивать буду с одним из самых популярных прицепов Adria  360.

Для примера я скачал их планировку и сравним с нашей. Общая длина у них 408 см, у нас 400. Ширина у них 207 см, у нас 210см. То есть габариты похожи. Конструктив и надежность обсудим позже. Теперь внутри.

3 спальных места. Столовая группа-трансформер. То есть кровать складывается из стола. Есть очевидный минус - если днем кто то решит прилечь - этого сделать нельзя не собирая кровать. У нас в алькове всегда готова кровать ко сну. Размеры кроватей одинаковы. 200*140. Правда есть еще один столик. И можно там держать всегда разложенную кровать. У нас внизу всегда готов диван что бы прилечь 190*60 см. А на ночь при необходимости его можно разложить в полуторку 190*120 см. Итого у нас 4 места против 3х у Адрии)) У Адрии просторнее душ. Но и у нас вполне достаточно. У нас 940*750. Вполне что бы принять необходимые процедуры. У Адрии реально больше места для багажа. Ровно на один рундук.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

Вот наш вариант ДЕНЬ/НОЧЬ

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

Ниже несколько фото модуля. Общий вид на альков. Справа видно диван 190*60.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

У входа видно душевую. Отдельная кабинка.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

Нашел только фото слегка в процессе. Туалет не закреплен. Под раковиной не зашито. Но габариты я думаю понятны.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

У входа большой шкаф для одежды и ниже для обуви с подогревом.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

Еще любят сравнивать с фургонами. Типа, из газели проще и дешевле. Ну чтож... Я тоже проводил анализ. Тут конечно зависит от фургона. Если брать размеры газели, то все грустно. Вот ее размеры. На 1 метр короче полезное пространство. И на более чем 20 см уже. По высоте не буду говорить, так как они бывают разные. Но предположим что в полный рост. (Хотя по умолчанию крыши у всех низкие) По ширине кровать уже не поставить, так как 180 см мало для взрослого человека. Компановка вдоль сильно ударит по планировке. Подробнее не буду, так как я не про хуже или лучше, а про то что жилой модуль как минимум такой же просторный. А как оказывается еще и просторнее.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

Но самое главное то не в этом. А в его мобильности. Из фургона все уже не демонтировать, если вдруг другу помочь диван перевезти, а модуль снимается и ставится за 15 минут. Да и законы наши зорко стали следить во что превращают такие фургоны. Еще непонятно, но факт, на границе именно с фургонов берут дозвол. А это не менее 20 000 р. Пикапы свободны)). Про зиму отдельная история. Протопить утепленный модуль с -25 до +20 20 минут. А у фургона нужно хорошо утеплять часть лобовухи всякими одеялами и тд. Потери там гигантские.

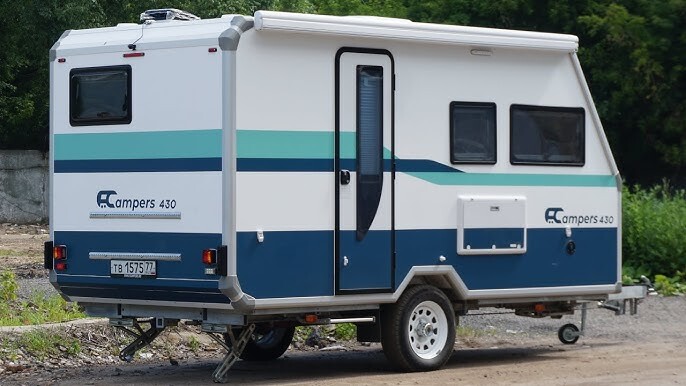

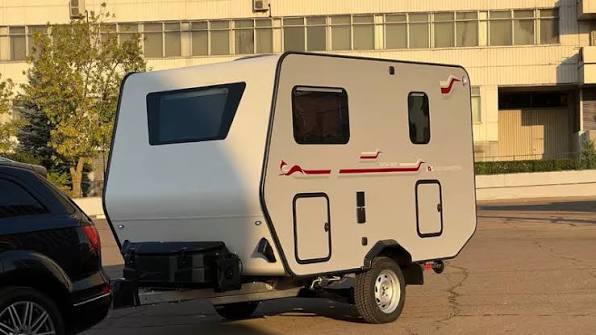

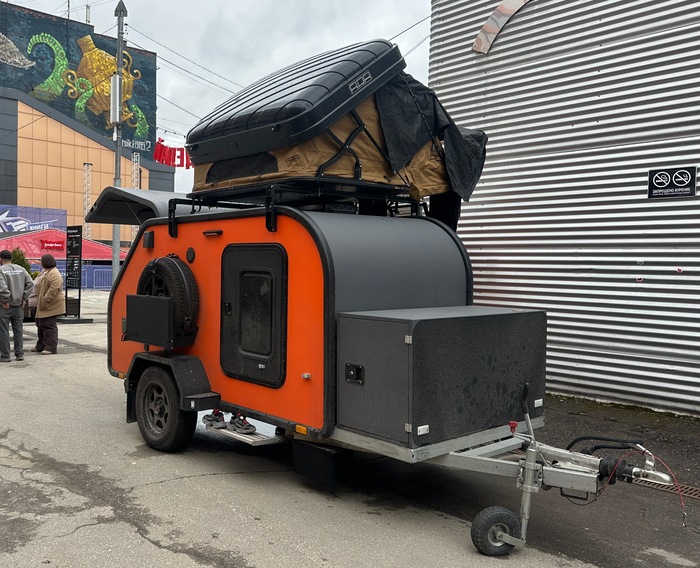

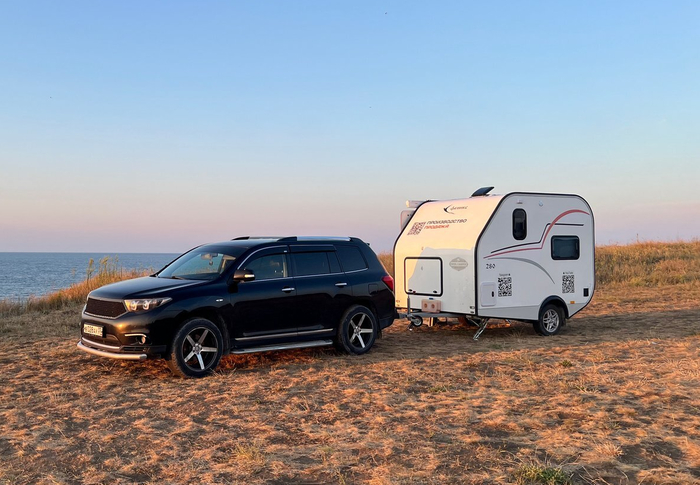

У прицепа есть минусы и плюсы. Удобно приехать на пляж и бросить его там. А сам радиально кружишь по округе на авто. Но если вдруг ночь застанет вас далеко от прицепа, или место будет жуть как крутое, то придется пилить за прицепом или ночевать в палатке или авто. С модулем все проще - где встал - там и дом. 4х4 позволит проехать намного дальше стандартного автодома или авто с караваном. Тут все зависит от самого путешественника и его привычек.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

Но есть конечно ж и минусы. И их немало. И первое это цена. Если прицеп БУ можно купить и за 300 000 (лотерея), и ездить раз в год на юг летом, то модули для пикапов сделаны с большим запасом прочности и стоят конечно же дороже. Другая технология производства, другие требования. И многое просто излишне для простого отдыхающего. Это скорее всего для познавательного туризма. Практически экспедиции. От -25 до +40.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

И конечно, как ни крути, там будет скромнее и теснее чем в большинстве караванов. За 2000 000 можно купить шикарный караван. Но нужно понимать что с дороги с ними не съехать. Другие маршруты.

Жилые модули для пикапов. Преимущества и недостатки Пилигрим, Самоделки, Транспорт, Видео, Длиннопост

На этом пока все..


П.С. Когда уже все дописал, вспомнил еще один наболевший вопрос. А вот плохо что нельзя из кабины попасть в кемпер.

Аргументы приводят следующие:

Медведь!

А что вам медведь. Ну походит, поест все что вы побросали вокруг и уйдет. А если шуметь начнете, то и сбежит сам. Или вы думаете что он кидаться на стенки начнет и вас выковыривать из модуля?))

Да и медведя встретить с кемпером ну просто редкость. Ну если вы только действительно путешествуете на пикапе с жилым модулем, а не на переднеприводном фургоне. Или вы покидаете свой лагерь всегда так, оставив столы, стулья, маркизы и тд))

Бандиты!

Ну тут вообще смешно. Мелкие воришки это одно. А действительно если разбой, то шансов мало в любом случае. Тут и стекла выбьют и колеса порежут. Тут нужно раньше думать где встаешь и как будешь себя и семью спасать.

Доджь! Ну тут все, капец)) Действительно, пройти 3 метра под дождем это серьезно. Без комментариев. А зато есть очевидный плюс! Не нужно прогревать холодную кабину с огромным лобовым стеклом. Модуль согревается быстро. И хорошо сохраняет тепло.

А еще можно пока водитель едет, всем валятся на кровати и сидеть на толчке!

Открою страшную тайну! Этого делать нельзя нигде! Можно только на своих местах и пристегнутым. И чем меньше такой возможности, тем меньше соблазна и больше шансов в аварии остаться живым и сохранить жизнь своей семье!.

Показать полностью 17 1
464

Жилой модуль Piligrim Camper 400L (Toyota Tundra CREW MAX)

Всем привет. Вчера сдали очередной жилой модуль Piligrim Camper 400L на Toyota Tundra CREW MAX.

Жилой модуль Piligrim Camper 400L (Toyota Tundra CREW MAX) Самоделки, Пилигрим, Дом на колесах, Длиннопост

Таких авто у нас еще не было. И как уже стало традицией детали все обсуждали дистанционно. Так как заказчик живет на два города. Магадан и Краснодар. Авто 2021 года. Последние Тундры с движком V8. Больше таких не будет. К сожалению. У авто огромная кабина с очень просторным вторым рядом. Я думал что у меня задний диван в Додже огромный, но тут реально больше. Но зато короткий кузов.
Всего 170 см.

Жилой модуль Piligrim Camper 400L (Toyota Tundra CREW MAX) Самоделки, Пилигрим, Дом на колесах, Длиннопост

Но мы уже писали про новую модель Piligrim Camper 400L, которая получилась компактная и при этом супер просторная внутри. Это уже третий модуль этой модификации. Первый сделал, как обычно, себе, второй уехал на Алтай на Додж Рам 1500 и вот вчера на Тундру. В сборке еще один на Додж Рам 1500, который получит прописку в Крыму.
Все довольно понятно. Полки под потолком, слева кухня с плитой и раковиной, холодильник на 65 литров (можно больше) Множество ящиков и тд. Г-образная столовая со столом, диван 200*60 см. Но на ночь его можно разложить в кровать 200*120 см. Под диваноми прячется баки с водой на 100 литров, аккумуляторы на 200А/Ч, инверторы, зарядки и тд.

Жилой модуль Piligrim Camper 400L (Toyota Tundra CREW MAX) Самоделки, Пилигрим, Дом на колесах, Длиннопост

Основная спальня в алькове 205*140 см. Кровати все с вентиляцией. В конце алькова полки для мелочей, хотя и довольно большие. Альков обтянут уютным бежевым карпетом на потолке и экокожей на стена. Очень уютно.

Жилой модуль Piligrim Camper 400L (Toyota Tundra CREW MAX) Самоделки, Пилигрим, Дом на колесах, Длиннопост

При входе, по правую руку высокий шкаф для курток. А под ним ящик для обуви.

Жилой модуль Piligrim Camper 400L (Toyota Tundra CREW MAX) Самоделки, Пилигрим, Дом на колесах, Длиннопост

А слева при входе конечно же душ. Там же установлен биотуалет. При желании можем поставить и кассетный.

Жилой модуль Piligrim Camper 400L (Toyota Tundra CREW MAX) Самоделки, Пилигрим, Дом на колесах, Длиннопост

Жилой модуль как обычно полностью автономен от авто. Ему не требуется подключения для питания. Все питается 300 ваттами солнечных панелей, которые установлены на крыше. То есть электричество практически вечное. Газа в баке на 12,5 литров хватит на 2 месяца, дизель для автономки по умолчанию на 2-3 дня. Это бак на 10 литров. Но клиент заказал еще две канистры по 20 литров. Так что на пару недель тепло будет. Так же естественно есть внешнее подключение 220 для кемпинга или генератора. И возможность подключить через контроллер сам авто, и он будет заряжать аккумы кемпера в движении.
Вот такой модуль мы сдали вчера. Удачи ему на дорогах от Магадана до Краснодара. Ну и несколько свежих фото от наших клиентов. Додж Рам 2500. Модуль Piligrim Camper 430L

Жилой модуль Piligrim Camper 400L (Toyota Tundra CREW MAX) Самоделки, Пилигрим, Дом на колесах, Длиннопост
Жилой модуль Piligrim Camper 400L (Toyota Tundra CREW MAX) Самоделки, Пилигрим, Дом на колесах, Длиннопост

Всем добра.

Показать полностью 8
309

Фото от наших клиентов. Жилые модули Пилигрим

Всем привет. Решил поделится с вами фото наших жилых модулей Пилигрим. Их присылают мне наши клиенты. Спасибо им что не забывают). Не все к сожалению делятся своими путешествиями. Не все блогеры или фотографы. Поэтому ценно именно то что мне присылают. Предлагаю посмотреть)).

Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост

Мицубиси л200. Модуль Piligrim Camper 370L

Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост

Тойота Тундра. модуль Piligrim Camper 430S

Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост

Додж Рам 1500. Модуль Piligrim Camper 400L

Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост
Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост

Фиат Фулбэк. Модуль Piligrim Camper 370L

Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост

Додж Рам 1500. Модуль Piligrim Camper 430L

Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост
Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост

Додж Рам 2500. Модуль Piligrim Camper 430L

Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост

Фольцваген Амарок. Модуль Piligrim Camper 370L

Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост

Тойота Хайлюкс. Модуль Piligrim Camper 350L

Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост

Фольцваген Т5. Модуль Piligrim Camper 410P

Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост

Тойота Хайлюкс. Модуль Piligrim Camper 350L

Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост

Исудзу т-max. Модуль Piligrim Camper 350S

Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост

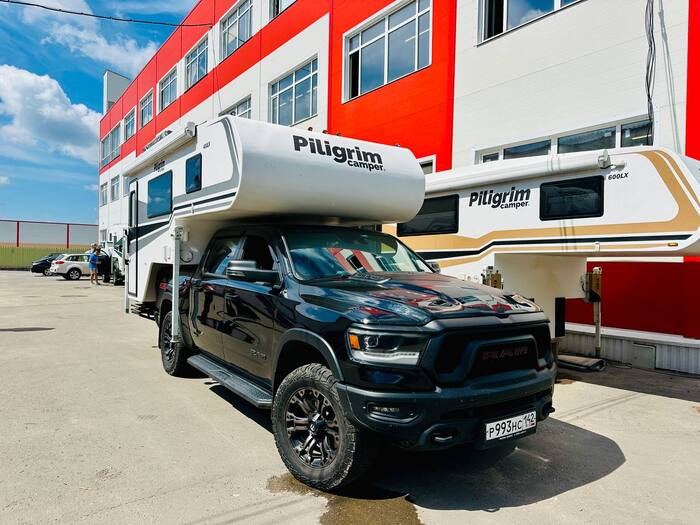

Ну и ваш покорный слуга)). Додж Рам 1500 и модуль Piligrim Camper 400L

Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост
Фото от наших клиентов. Жилые модули Пилигрим Самоделки, Интерьер, Пилигрим, Длиннопост

До новых встреч на дорогах!

Показать полностью 16
118

Пилигрим уехал в Казахстан

Вчера отправили жилой модуль Piligrim Camper 370L II в Казахстан. Пикап - довольно редкий Toyota Tacoma для наших краев. Что то среднее между Toyota Hilux и Toyota Tundra. Кузов размером всего 150х150 см что и определило модель милого модуля. Это стал Piligrim Camper 370L в его второй версии.

Пилигрим уехал в Казахстан Самоделки, Пилигрим, Видео, YouTube

Вчера записал небольшое видео

Приятного просмотра.

Показать полностью 1
444

Пилигрим. Новый интерьер в копилку

Пора придумывать названия интерьерам в наших модулях. Вроде одно и то же, но какие же они все разные. Вот для примера три подряд идущих модуля.
Холодные цвета и оттенки

Пилигрим. Новый интерьер в копилку Самоделки, Интерьер, Пилигрим, Дом на колесах, Длиннопост

или вот…

Пилигрим. Новый интерьер в копилку Самоделки, Интерьер, Пилигрим, Дом на колесах, Длиннопост

или прям "золото и роскошь"))

Пилигрим. Новый интерьер в копилку Самоделки, Интерьер, Пилигрим, Дом на колесах, Длиннопост

и наконец тот что закончили вчера.
Вечная классика.

Пилигрим. Новый интерьер в копилку Самоделки, Интерьер, Пилигрим, Дом на колесах, Длиннопост

Все компановки имеют возможность дополнительных мест для сна.

Пилигрим. Новый интерьер в копилку Самоделки, Интерьер, Пилигрим, Дом на колесах, Длиннопост

Имеют стандартный набор мебели и оборудования.

Пилигрим. Новый интерьер в копилку Самоделки, Интерьер, Пилигрим, Дом на колесах, Длиннопост

И все это в обычном кузове пикапа среднего размера.

Пилигрим. Новый интерьер в копилку Самоделки, Интерьер, Пилигрим, Дом на колесах, Длиннопост

В посте ноль информации — просто решил похвастаться и показать то что сделали вчера мои парни.)))

Показать полностью 7
500

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы

Всем привет. Веду свой блог тут довольно давно, и раз от раза мне задают одни и те же вопросы. В этом посту решил собрать их вместе и попытаться на них ответить. Итак, начнем.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

Что такое "жилой модуль для пикапа"? Жилой модуль или Camper Truck - придуман довольно давно и его родина в США. Так как именно Америка это родина пикапов.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

Мы начали это делать в 2020 году, после того как я в 2018 собрал свой первый модуль и он "зашел" многим любителям активного отдыха.

Нужны ли они кому то? Да, в данный момент у нас два производства в Подмосковье и в Туле и пол года очередь. Поэтому в сотый раз отвечаю на вопрос о рекламе. Я не занимаюсь рекламой. Я так живу. Рассказываю про свою работу, хобби и увлечения. Тут нет ссылок и цен.


Наши модули сильно отличаются от стандартных. Мы не собираем корпуса из готовых сендвич панелей на клей, а собираем жесткий кузов по типу и принципу яхт. После покрываем его стекломатом и гелькоутом. Получается прочная монолитная и легкая конструкция.

Пилигрим представляет собой модуль, который просто устанавливается в кузов и снимается. Он не является частью авто, а является именно грузом в кузове. Занимает это буквально 10-15 минут. Для этого существуют специальные домкраты, которые поднимают модуль, и пикап просто выезжает из под него. Обратно так же.

Что то нужно делать для усиления подвески? Да, желательно поставить пневмоподушки. Грузоподьемность пикапов допускает перевозку грузов, но установка подушек добавляет комфорта. При установке модуля подушки накачивают, что бы исключить валкость.  При езде без модуля - спускают. Авто всегда остается управляемым и мягким в подвеске.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

Как крепят жилые модули? Креплений много видов. Зависит от авто, веса модуля и условий его эксплуатации. Например, тяжеленные кемперы на пикапы крепят за раму специальными подпружиненными талрепами.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

Это довольно прочное и надежное соединение, модуль связан напрямую с рамой, но при этом пружины при сильном рывке не вырвут само крепление.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

Существует скрытое (внутреннее) крепление. Чаще используется на легких модулях и европейских пикапах. Крепление не к раме, а к кузову. Мы как раз идем по этому пути. Используем стропы с трещетками на 2,5 тонны.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

Рывки компенсируются небольшой эластичностью материала строп. Но для серьезного бездорожья такое крепление не подходит. И наши клиенты могут подстраховаться, закрепив модуль к раме пикапа по "американскому" типу. Для легкого бездорожья достаточно штатной установки.


Так же есть еще "жесткое" крепление. Но это уже с внесением изменений в ПТС. Там штатный кузов демонтируется, а вместо него ставим жилой модуль. Процедура дороже и часто необратима.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

В случае со сьемными жилыми модулями не требуется никаких документов и пикап возвращается в заводское состояние за 15 минут.


Много ли места внутри? Неужели в кузов можно впихнуть все необходимое?

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

Да, как бы странно это не звучало  - места там больше чем в так любимых всеми VAN или Газелях. Вот например размеры Мерседес спринтер. Как видно, ширина в самом широком месте 1780мм . Без обшивки, как я понимаю. То есть кровать поперек не поставить и компановка будет только вагонного типа. Длина жилого пространства 3265мм . Ну и предположим что высота в полный рост.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

А теперь для примера наш жилой модуль. И его основные размеры. Длина 4000мм. Основное спальное место расположено над крышей авто. Стационарное и всегда готово. Не нужно ничего раскладывать и готовить ко сну. Размеры кровати 2050х1400. Внизу по полу размеры комнаты 2400 длина, 2050 ширина и высота у нас 1970 мм. Есть диван 2000х650 мм, который можно разложить в полуторку 2000х1200 мм. Стационарный душ и туалет. Довольно просторный. Во всяком случае он есть. Кухня со столешницей 1200 мм, с бытовой техникой на своих местах и тд.

Ниже габариты модуля в дневном состоянии.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

На ночь можно разложить диван.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

Схема схемой, но вот фото.

Общий вид со входа.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост
Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост
Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

И это все при одинаковых габаритах авто по ширине и длине.

А самое главное что за 15 минут грузовик превратился в полноценный небольшой автодом. В котором все уже лежит на своих местах, и даже провизия. Осталось залить воды и вперед. А по окончанию поездки снять модуль и пользоваться пикапом по прямому назначению. А модуль ждет нового путешествия. И может даже служить на даче гостевым домиком, так как имеет все необходимое для проживания. Тепло, свет вода. И не зависит ни от чего.

Видео про один из модулей.

Какой вес у модулей? Жилой модуль в стандартной комплектации весит примерно 600 кг для среднеразмерных пикапов и 800 кг для полноразмерных.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

Теплые ли наши модули? Да, конструкция полностью исключает мостики холода, металлические конструкции. Только дерево и пластик. Стены толщиной 32 мм с пенополистиролом, теплые двойные окна и автономный отопитель на 5кВт обеспечивает комфортную температуру до -30. Ну а хорошая теплоизоляция потолка (до 70 мм) летом хорошо защищает от жары. Испытано в +45.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

Останавливают ли инспекторы ГИБДД? Да, останавливают, но как обычно для проверки документов. Бывает по человечески спрашивают, удобно ли с кемпером путешествовать.


Еще раз повторю, что с точки зрения ПДД нарушений нет. Жилой модуль это именно груз и является таким во всех странах мира. (куда я тоже иногда с ним езжу)


Удобно ли с модулем ездить? Смотря с чем сравнивать. Если с легковушкой, то сложнее. Нужно помнить о габаритах, высоте и весе. Там где обычный внедорожник можно вытянуть другим авто, тут поможет только трактор. Возможно гусеничый)) Но если не отключать голову, то полный привод пакапа даст более широкие возможности, чем тот же автодом на моноприводе.

С прицепом часто не развернуться в горах на серпантине, не заехать в маленькие города, не запарковаться на одно место и тд. Пикап с модулем это по сути один авто. Только немного больше.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

Что с расходом топлива? Ну тут опять играет роль много факторов, такие как авто, стиль вождения, скорость и рельеф местности. Скажу по опыту - на дизеле вместо 9 литров будет 12, а на V8 вместо 14 будет 18. Это касается трассы. По горам по разному.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

Тариф на платке? Да, высота выше 2,6 м, и поэтому автоматом 3 категория. Вроде по запросу вернут, так как это груз, и автоматика просто не может это определить, но я не заморачиваюсь. Так как избегаю в путешествии платок чаще, а если и еду по ним, то понимаю что плачу за "дом" за спиной.


Сдует ли ветер модуль, перевернется ли авто и не сдует ли от проходящей фуры?

Ну тут все просто. Это обычный грузовик по типу Газели. Груженой. Вес до 3500 кг. Обычный ветер не сдует. Но когда ураган, тут уже и легковушки полетят. Я попадал в сильные ветра. Такие что дверь в модуле не мог открыть. Как будто там кто то ее держал. Автодом пошатывало немного, не более. Про фуры не буду комментировать)).

Касаемо центра тяжести и переворота или "встанет на дыбы").  Все самое тяжелое (100 литров воды, аккумы, холодильники и тд находятся ниже уровня крыши авто. То есть 80/20 не выше крыши. Выше только стены, полки и потолок.

Не встанет на дыбы, так как ЦТ расположен ровно за кабиной. В виде эксперимента мы поднимали жилой модуль всего за два домкрата, которые крепятся у алькова. Зад модуля висел просто в воздухе.


Можно ли находиться внутри модуля во время движения? Нет, нельзя. Только в кабине. Как правило пикапы в РФ популярны 5ти местные пикапы. Так что поместятся все.


Можно ли ездить с модулем за границу? И какие требуют документы? Можно, никаких документов не нужно. Процедура досмотра стандартна. Открыл модуль, туда заглянули, спросили о запрещенке и "до свидания".

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост

Часто задают вопросы про цену. Друзья, ну не могу я тут вам отвечать на эти вопросы, так как правила Пикабу это прямо запрещают. Я не скрываюсь в сети, есть сайт, соцсети, ютуб канал и тд.


На технические вопросы я тут не стал отвечать, так как это наверно отдельный пост. (Но в комментах отвечу на все). Скажу только что наши модули полностью автономны. Вам не нужно искать кемпинг, стоянку с розеткой и тд. Нужно только пополнять запасы воды.


Пишите свои вопросы. Отвечу с удовольствием.

Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост
Пилигрим. Жилой модуль для пикапа. Самые популярные вопросы Самоделки, Пилигрим, Дом на колесах, Видео, YouTube, Длиннопост
Показать полностью 21 3
90

Новый Интерьер и Фишечки. Piligrim Camper 400L |Пилигрим Кемпер. Видео

Хотел бы поделиться с вами новым видео про жилой модуль на полноразмерный пикап Dodge Ram 1500. Приятного просмотра.

С удовольствием отвечу на вопросы.

1471

Жилой модуль "Пилигрим" уехал в Барнаул

Вчера сдали жилой модуль Piligrim Camper 400L на автомобиль Dodge Ram 1500. Все было довольно стандартно, но у этого пикапа была одна особенность. У него кузов был с рамбоксами. Это такой вид кузова, в котором в бортах располагаются вместительные ящики. На фото видно. И клиент не хотел терять доступ к ним при установке жилого модуля. Но самое главное, что для таких кузовов в принципе нет моделей в мире. Поэтому все дороги вели к нам).

Жилой модуль "Пилигрим" уехал в Барнаул Пилигрим, Дом на колесах, Длиннопост

Но вторым условием было то, что бы крепить максимально стандартно модуль. Что бы он в будущем подходил для стандартных кузовов. Это было сложно, но мы справились.


Еще особенностью заказа было требование расположить запаску на задней стенке модуля. Так как авто на газу и место запаски под кузовом занято баком. Тут пришлось подумать, так как колесо тяжелое и нужны дополнительные усиленные закладные в стене.

Жилой модуль "Пилигрим" уехал в Барнаул Пилигрим, Дом на колесах, Длиннопост

Ранее у заказчика был прицеп, но в силу конструктивных особенностей он не подходил к задачам клиента. В те места, куда он ездил с прицепом было не пробраться. Подвеска не выдерживала, мебель разваливалась и тд. Для меня было удивление когда заказчик спросил - "что прям серьезно можно жить в -20?")) Наверно у него в прицепе стоит ТРУМА газовая и она не справляется в морозы. У нас установлены дизельные автономки на 5кВт и даже в -30 у нас жара.

А его жена переживала что бы ничего не вываливалось из ящиков. Обжегшись на молоке - дуют на воду). У нас все просто и надежно. Самое главное - если посмотреть на караваны европейские и наши модули, то главное отличие это корпуса. У них сендвич и клей/герметик, у нас каркас из влагостойкой фанеры и монокок из стекломата, смол и гелькоутов без всяких стыков и швов. Абсолютно надежная и максимально прочная конструкция, похожая конструктивно на яхты.

Жилой модуль "Пилигрим" уехал в Барнаул Пилигрим, Дом на колесах, Длиннопост

Полная автономность, 400 ватт солнечных панелей, 150 а/ч аккумы, 100 литров бак с водой, 12,5 литровый газовый балон и тд. При этом пикап легко может тянуть еще за собой прицеп с лодкой или квадриком при необходимости. А если нужно, то и их старый караван)).

Пару фоток внутри модуля. Тут есть все что и в их привычном караване. Слева при входе санузел, потом кухонный блок, над кабиной просторный альков с кроватью 205*140 см, и комната основная со столовой зоной и угловым диваном 190*65 см, который легко превращается в кровать 190*110 см. Полки под потолком очень вместительны.

Жилой модуль "Пилигрим" уехал в Барнаул Пилигрим, Дом на колесах, Длиннопост

Компрессорный холодильник на 65 литров с морозилкой. На фото видно входную дверь, она как и окна с москитной сеткой. Летом можно открыть все на распашку и не страдать от комаров.

Жилой модуль "Пилигрим" уехал в Барнаул Пилигрим, Дом на колесах, Длиннопост

У входа вместительный шкаф для верхней одежды. А под ним шкаф для обуви.

Жилой модуль "Пилигрим" уехал в Барнаул Пилигрим, Дом на колесах, Длиннопост

Ну и простая душевая кабина - душ, горячая вода, раковина и биотуалет.

Жилой модуль "Пилигрим" уехал в Барнаул Пилигрим, Дом на колесах, Длиннопост

На сегодня все)) Удачи)

Показать полностью 7
749

"Пилигрим" - как менялись интерьеры

Сегодня я покажу как менялись модули внутри. Не претендую на хороший вкус. Более того, ориентир был как правило пожелание заказчика, финансовые возможности его и наличие в магазинах материала. Ну и кривизна рук.

2 года назад вы выпустили самый первый жилой модуль для пикапа для продажи. И за основу компоновки взяли проверенный вариант моего личного кемпера. Вот такой уютный "бабушкин" дизайн там был.  "Я его слепила из того что было" в прямом смысле слова. Поэтому это был "хаотичный" дизайн)).

"Пилигрим" - как менялись интерьеры Самоделки, Интерьер, Пилигрим, Длиннопост

Следующий модуль ничем особо не отличался. Те же окна, столы и тд. Но на потолке уже был китайский люк с вентилятором, а в алькове появилась полка. Фасады для полок купили в магазине. Ну а мягкую мебель мы еще не шили сами.

"Пилигрим" - как менялись интерьеры Самоделки, Интерьер, Пилигрим, Длиннопост
"Пилигрим" - как менялись интерьеры Самоделки, Интерьер, Пилигрим, Длиннопост

Через пару кемперов мы начали думать про вес и сильно изменили полки, но на 90% все осталось так же. Но уже стали шить мягкую мебель сами.

"Пилигрим" - как менялись интерьеры Самоделки, Интерьер, Пилигрим, Длиннопост

Иногда заказчик сам проявлял инициативу в подборе материалов и получалось вполне себе симпатично. Но отсутствие дешевой, но симпатичной фурнитуры заставляло нас ставить "колхозные" петли и шпингалеты. Всегда все упиралось в конечную цену продукта. И на такую мелочь как кемперские замки тратить никто не хотел. Хозяин -барин. Главное работает.

"Пилигрим" - как менялись интерьеры Самоделки, Интерьер, Пилигрим, Длиннопост

Но любители "классики" все равно заказывали дизайн "под дерево". Но как видно нормой стали настоящие кемперские окна, кнопки на полках, хорошая электрика. Все просто - цена стала расти. И мы спокойно включили все это в базу. Появилась швея, которая могла шить любые заказы.

"Пилигрим" - как менялись интерьеры Самоделки, Интерьер, Пилигрим, Длиннопост

В какой то момент мы резко перешли на производство мебели на ЧПУ фрезерах. Стало стабильнее качество, но пропал уют что ли... Электрика и оборудование заняло свои места, комплектация более менее утряслась и неожиданностей было все меньше и меньше.

"Пилигрим" - как менялись интерьеры Самоделки, Интерьер, Пилигрим, Длиннопост

Последний модуль со шкафами из 90х уехал от нас на Сахалин. Честно говоря, мне даже нравились эти теплые ламповые дизайны. Было всегда ощущение дома.

"Пилигрим" - как менялись интерьеры Самоделки, Интерьер, Пилигрим, Длиннопост

И вот пошли модули лаконичные, просторные, технологичные.

"Пилигрим" - как менялись интерьеры Самоделки, Интерьер, Пилигрим, Длиннопост

и немного похожие друг на друга.

"Пилигрим" - как менялись интерьеры Самоделки, Интерьер, Пилигрим, Длиннопост

Хорошо это или плохо - не знаю пока. Много света, простора.

"Пилигрим" - как менялись интерьеры Самоделки, Интерьер, Пилигрим, Длиннопост

Я уверен что через год я сделаю ее одну подборку с интерьерами и подведу еще один промежуточный итог. А пока еще один из последних модулей. Красиво, современно. Но как то холодно. Хотя это вкусовщина.

"Пилигрим" - как менялись интерьеры Самоделки, Интерьер, Пилигрим, Длиннопост

На этом пока все. Всем бобра!

Показать полностью 12
258

Кемперы для пикапов "Пилигрим"

Продолжаю рассказывать про то как мы делаем кемперы для пикапов. Для хейтеров сразу отвечу что это не реклама, тут вы не найдете ни цен, ни сайтов, ни ссылок. Я рассказываю про это много лет уже и продолжу это делать. Я начал в 2016 году, когда понятие кемпер для пикапа слышали немногие. А на дорогах вообще такого не встретишь. Многие не верили в затею, писали что это никому не нужно, что "до первого гаишника" и тд. Но... Кто подписан на меня в соцсетях и тут видят что у меня все получается. По итогу на сегодняшний момент у нас 2 производства в двух городах и множество крупных компаньонов по России. Мы производим по своей технологии 3 базовые модели жилых модулей и берем заказы на эксклюзивные модели. Изготавливаем жилые прицепы совместно с крупной фирмой. Очередь на предзаказ на всех производствах более 6-8 месяцев. Весной планируем расширяться из 200 м2 в 600м2.

Из 2х сотрудников в 2020 году (момент основания) сейчас 17 человек.


Сегодня я хотел бы показать как выглядит наш кемпер внутри. Так как в поездке в Грузию было некогда снимать, да и проживание с детьми вносит в интерьер хаос)). Итак вот мой модуль Пилигрим.

Кемперы для пикапов "Пилигрим" Самоделки, Пилигрим, Дом на колесах, Видео, Длиннопост

Модель 400L что говорит в основном только что его общая длина 4 метра. Из них 2,4 приходится на основную часть и 1,6 на спальню в алькове. Общий вид комнаты выглядит так.

Сразу при входе слева душевая комната (не вошла в кадр - покажу ниже), потом холодильник компрессорный на 12 вольт и на 65 литров. С морозилкой. Далее кухонная столешница и комби плита с раковиной. Над всем этим полки. Под кухней много ящиков, а под холодильником небольшой кондей. По центру комнаты обеденный стол, который можно сдвигать вправо или влево. В глубине над крышей авто просторная спальня с кроватью 205*140 см. И в самой глубине опять полки. Полки у нас по всюду)).

Кемперы для пикапов "Пилигрим" Самоделки, Пилигрим, Дом на колесах, Видео, Длиннопост

Вот кстати, душ. Тут же ставим биотуалет. Вода горячая.

Кемперы для пикапов "Пилигрим" Самоделки, Пилигрим, Дом на колесах, Видео, Длиннопост

А вот и холодильник. А под ним видно кондей.

Кемперы для пикапов "Пилигрим" Самоделки, Пилигрим, Дом на колесах, Видео, Длиннопост

Кстати, если отодвинуть стол и разложить кровать-диван внизу, то можно там уложить еще двоих людей. Так что кемпер рассчитан на 3х взрослых или семьи с двумя детьми. Кровать внизу немного меньше чем в алькове - 190х120 см.

Кемперы для пикапов "Пилигрим" Самоделки, Пилигрим, Дом на колесах, Видео, Длиннопост

Если смотреть из алькова (спальни), то видим что напротив душевой есть высокий шкаф для верхней одежды, а под ним ящик для обуви (в кадр уже не попал) Там же автономный отопитель на 5кВт, который позволяет путешествовать до -30 градусов.

Кемперы для пикапов "Пилигрим" Самоделки, Пилигрим, Дом на колесах, Видео, Длиннопост

Самое интересное скрыто от глаз, это инженерия и коммуникации. Под рундуком в диване находится бак с водой на 100 литров, 2 аккума на 200 а/ч, которые питаются 300 ваттными панелями на крыше, инвертор на 3000 ватт, зарядниками, контроллерами заряда и тд. Куча датчиков, реле и т.д. Окна все двойные, с москитными сетками и солнцезащитными шторами. Вентиляция везде - в алькове своя, в душевой люкс вентилятором и в комнате тоже. Приточки и вытяжки для оборудования типа холодильников и кондеев тоже предусмотрены. Поэтому зимой в нем тепло, летом свежо. А в последней модели у нас появился двойной пол, где удобно хранить что угодно. Я там храню кемпинговую мебель. Стол и стулья. А еще там помещается пакет с картошкой и лук)).

Кемперы для пикапов "Пилигрим" Самоделки, Пилигрим, Дом на колесах, Видео, Длиннопост

Так же на днях отгрузили жилой модуль для L200 в нашем втором производстве.

Кемперы для пикапов "Пилигрим" Самоделки, Пилигрим, Дом на колесах, Видео, Длиннопост

Заказчики приехали забирать его и сразу с ним погнали на Кавказ.

Кемперы для пикапов "Пилигрим" Самоделки, Пилигрим, Дом на колесах, Видео, Длиннопост

На фото мы не успели даже положить матрасы.. Все было бегом)).

Кемперы для пикапов "Пилигрим" Самоделки, Пилигрим, Дом на колесах, Видео, Длиннопост

А еще решил прикрепить короткий ролик погрузки модуля. Так как все спрашивают, как его ставить в одиночку. Элементарно, друзья. Я храню его на небольшом самодельном столе. Который по высоте как пол у пикапа. Домкратами немного приподнимаю модуль, убираю стол и въезжаю под модуль. Далее креплю его талрепами за штатные крепления и вперед.

Удачи вам и добра.

Показать полностью 10 1
Отличная работа, все прочитано!
