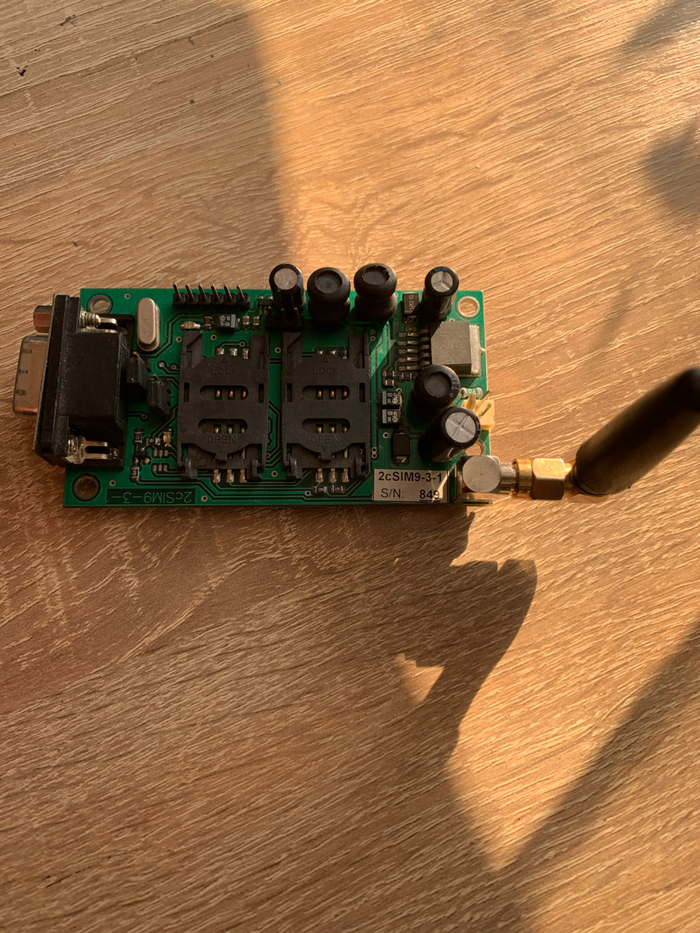

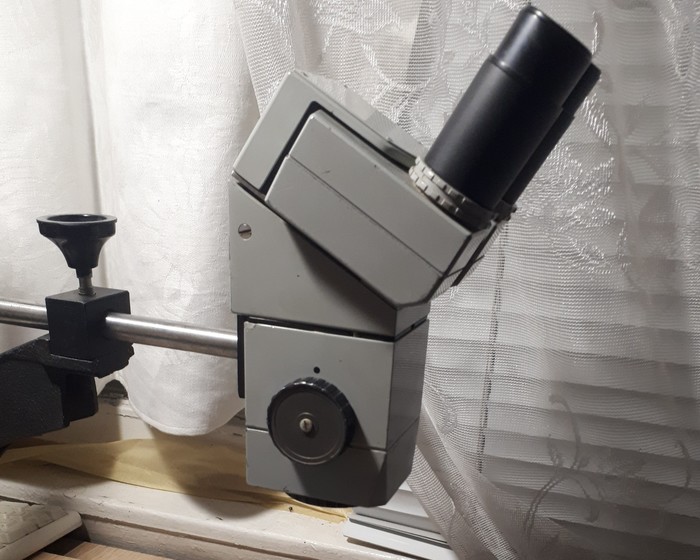

Кто в этом понимает, прошу отпишите как можно использовать данный девайс. Буду очень признателен. Всем хорошего дня и не болейте!

Всем привет! Давно ничего не писал. Вся работа типичная, а если не типичная то ее много и нет времени даже на пару убогих фото.

И так начнём. Принесли в ремонт аппарат с не типичной проблемой. Как-то раз я уже делал такое, но вот вспоминал долго.

Начну с того, в чем сам до конца не разбираюсь :) Сотовая сеть. Основные принципы работы я знаю, но как эти все сигналы и т.п. разносятся, принимаются на плате это загадка) При этом я могу решить любую сетевую проблему (нет сети, нет 2G, нет 3G, LTE). Немного составляющей сети на плате:

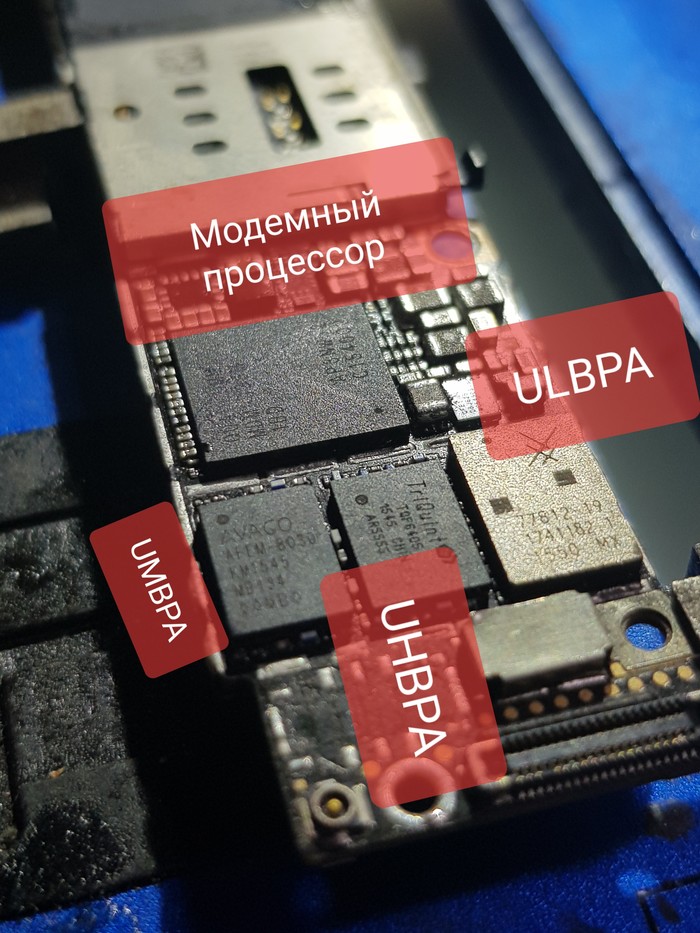

1) Модемный процессор
2) WTR transceiver ( преобразователь аналоговых сигналов в цифровую информацию)
3) 2G_PA передатчик сети Е или 2G
4) U_MBPA, U_HBPA, U_LBPA усилители сигналов на разных частотах

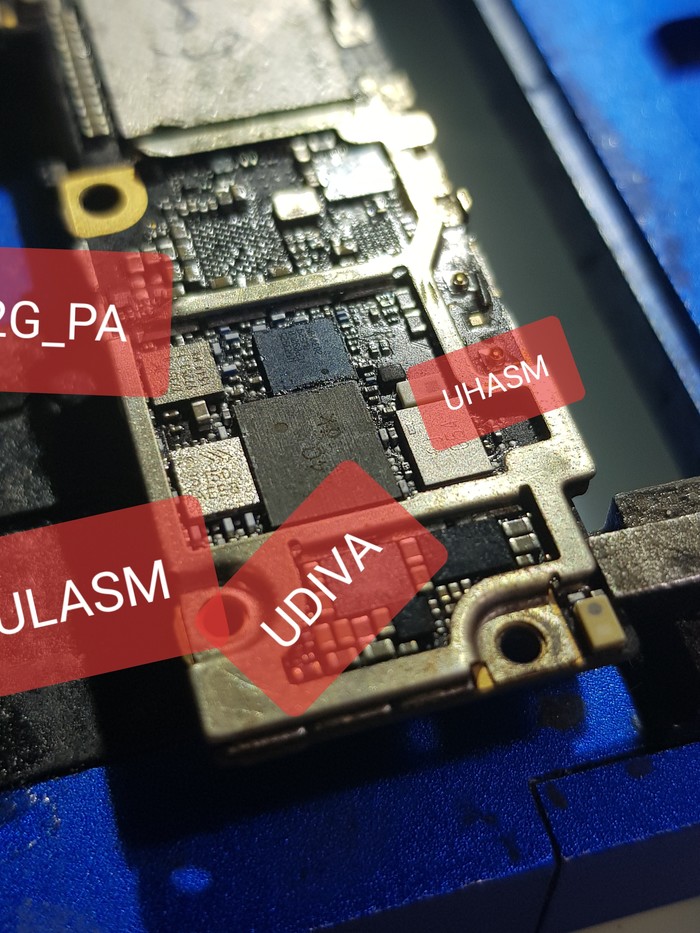

5) U_LASM, U_HASM антенные комутаторы высоких и низких частот
6) U_DIVA такой себе Diversity-модуль или антенный свитч
7) Контроллер питания модема и радио-напряжений

В нашем случае, задержка разговора, где-то до конца не отрабатывает фильтр. Фильтров на плате 6s несколько.

Немного о том как происходит это все дело.
Когда у Вас звонит телефон, первым получает сигнал низкочастотный усилитель про который скажу позже - это U_VOX_RF.
Далее, через ряд фильтрующих элементов, сигнал приходит на высокочастотные или на низкочастотные комутаторы ULASM и UHASM. После этого прием сигнала идет в 2G_PA усилитель. Он в свою очередь уже передаёт аналоговый сигнал в WTR (WideBand Transceiver), который преобразовывается в нем в цифровой и передаётся уже на модемный процессор.
Надеюсь что написано понятно, а то уже сам устал. Далее. Модемный процессор уже передаёт готовый сигнал (Ваш голос) по шинам i2c в процессор. Или же если вы говорите по громкой связи то еще и в усилитель звука.
Фуф...как-то так.

Все вышеперечисленные элементы радио модуля общаются между собой по RFE шине. Проблема в задержке разговора заключается именно в RFE шине. Любой другой симптом является не проблемой RFE шины. Если бы у нас разговор прерывался, искажался, пропадал совсем то это свидетельствует об отсутствии или сбоях самого приёма или передачи сигнала. В нашем случае разговор идеален но с задержкой, тобишь проблема в связи между самой самих фильтров. Начнём с того кто первым принимает сигнал. Это U_VOX_RF (Diversity recieve low-noise amplifier module).
Разнорежимный низкочастотный приёмный модуль если быть прям конкретным. Вот он у нас принимает сигнал первым. Попробуем его заменить.

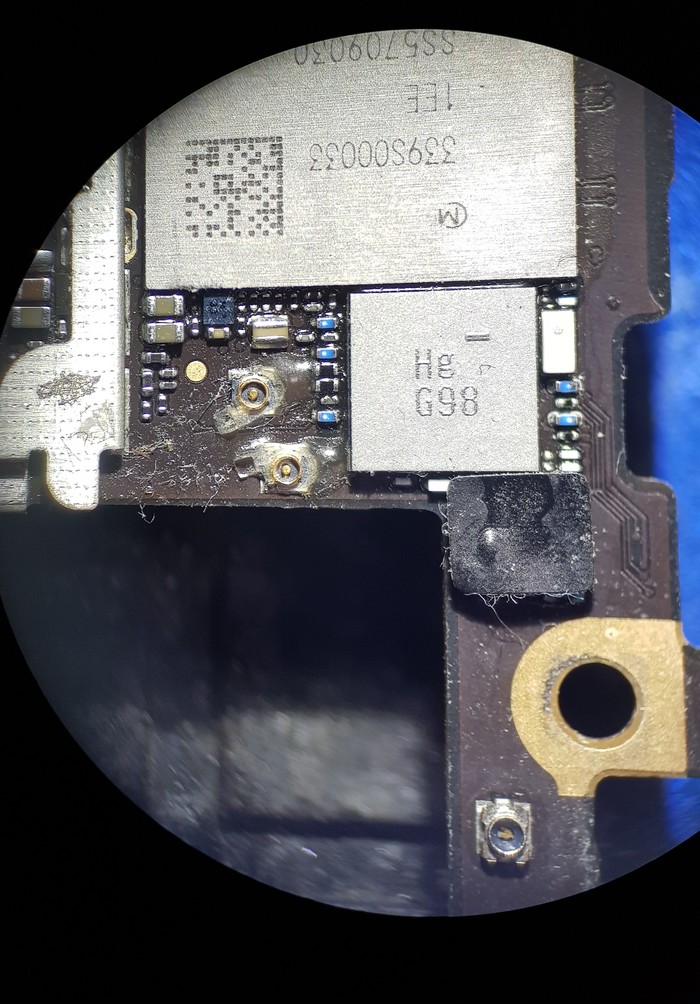

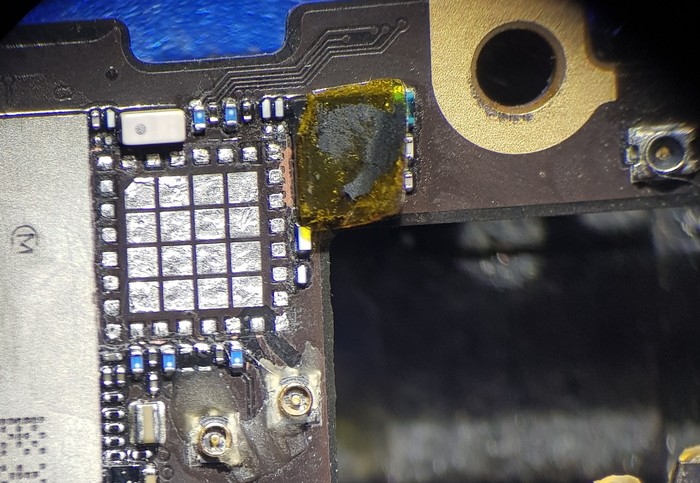

И наблюдаем что маска сдернута. А значит - телефон падал и у нашего модуля нет нормального контакта с платой.

После замены этого элемента задержка при разговоре ушла. Спасибо)

Не считайте этот пост ультратехничным. Это больше решение для тех кто не знает как решить эту болезнь в телефоне. Второй момент пост немного познавательный для обычных людей. Не судите строго. Я не учился на это и не имею в этой сфере образования. Данный пост мое понимание того как работает мобильная сеть. Если кто-то лучше знает как это работает с радостью выслушаю.

Спасибо Всем Вам за внимание!
Обращайтесь в телеграм если кому-то нужна помощь. @Genrikh_Adolfovich

Всем привет! Огромное спасибо всем кто читает и ставит лайки. Спасибо, приятно. Хочу еще добавить я так же работаю по почте. А теперь к делу)

Зашёл телефон с такой проблемой. При подключении с выкл состояния реакция на кабель и включение есть. А вот потребления и индикации заряда (молнии возле значка АКБ) уже нет. К этому всему еще нет прошивки модема (аппарат не видит сим-карты, не ловит сеть).

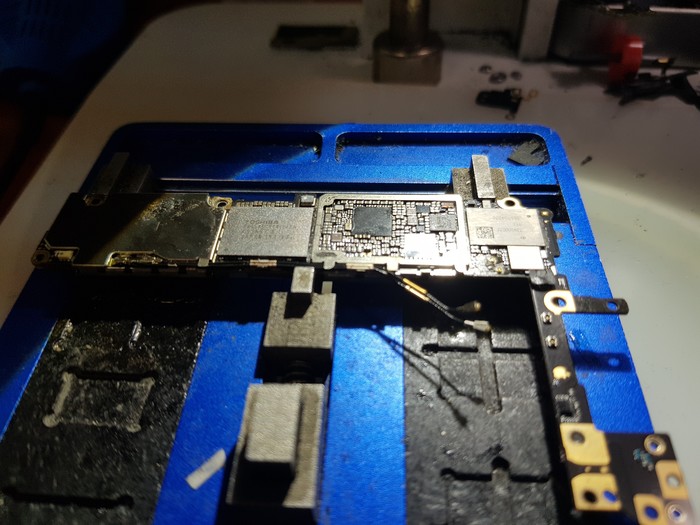

Начнем с осмотра платы

Визуально все красиво все новое. Перейдем сначала к диагностике проблемы с зарядом и акб. Проведу замеры на контрольных точках (TEST POINT) Tristar. Они находятся в районе коннектора нижнего дока.

На этих поитнах проверить легче всего. Теперь опишу как продиагностировать Tristar. У меня есть некоторая шпаргалка которая помогает определить дефектную микросхему. Прилагаю:

В идеале напряжение должно быть стабильное и в пределах 1В. В моем случае оно было в пределах 1В но пропадало.
Заменим Tristar.

Я обычно тут подрезаю аккуратно. Пропаиваю часть сплавом розе и отламываю. Процесс не фоткал это уже всем известно.

После замены Tristar получаем такую картину.

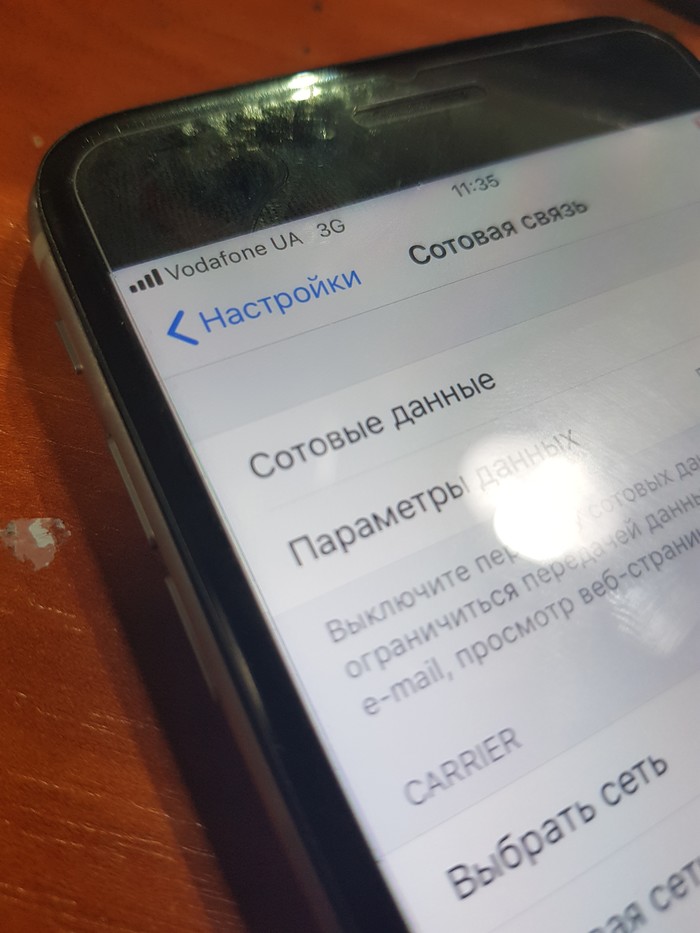

У нас пошла зарядка, появились проценты АКБ и бонусом появилась прошивка модема и сеть.

Честно пока нет времени интересоваться почему появилась прошивка модема. Есть пара вариантов но не углублялся.

Надеюсь было инересно и полезно! Всем спасибо за внимание!
