Лечение известно всем - реболл модема. Но и в этом простом деле есть одна особенность.

Особенность в том как же снять этот экранчик над модемом...Видел Я разное за свою практитку. Спиливали бормашиной, выкусывали кусачками, вырывали с кишками, отрывали с маской на плате так как греют а он не слазит.

Мой же метод. Это фен 335°. Хорошо прогреваем и попутно приподнимаяя как только он начнет шевелится аккуратно снять.

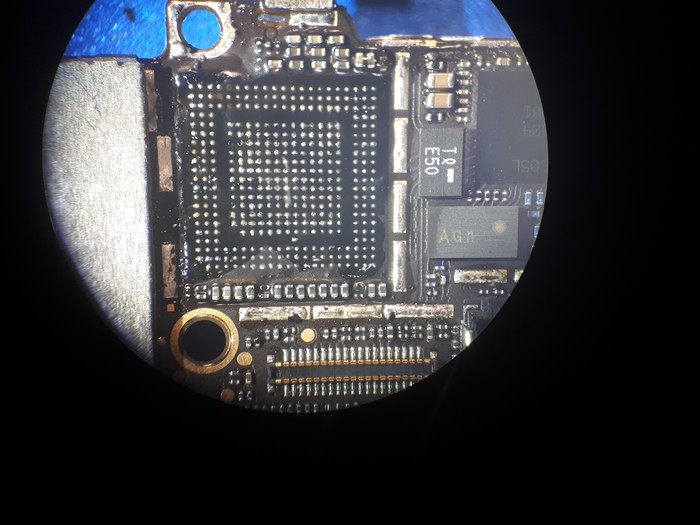

Экран снят. Плата не деформирована. Передатчики на месте. Снимаем модем

Компаунда никакого нет все легко и просто. Болезнь, собственно от чего сеть и пропала, заключается в отвале 2х дорожек на плате которые нужно оживить с помощью перемычек. Внимание не просто пропаять а именно перемычки

Накатываем модем

Садим на место

Проверяем

Сеть есть. Оператор на месте. Ремонт 800грн. По времени 30мин.

Виновников быть несколько: Tristar, Tigris, Нижний док и ключи на входное напряжение по шине USB. Но все кто знаком с ремонтом iPhone понимают что это Tristar. Но в последнее время резко увеличилось количество хреновых ЗУ. По этому сразу меняем Tristar.

Вижу китайский реф и еще и тупая Ли посадила флешку криво.

Снимаем защитный экран

Видим что Ли не только криво флешку посадила но еще и пару ложек флюса оставила на ход ноги..Счищаем компаунд и снимаем Tristar. Фото опять куда-то делось но фоткал точно. Короче подготавливаем посадочное место.

Садим новый Tristar

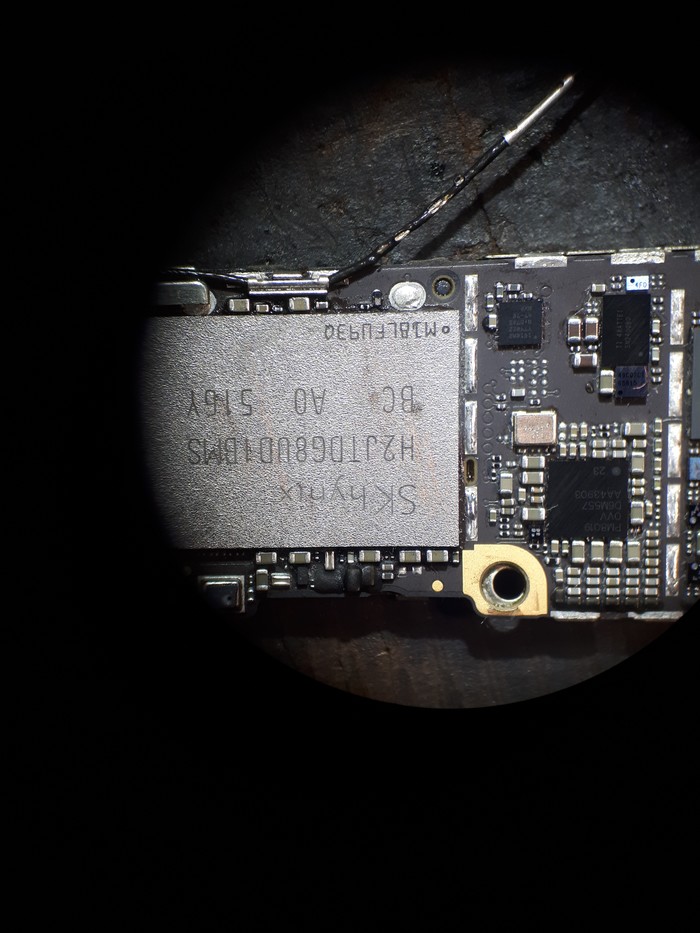

По-Братски поровняли флешку и обязательно вытираем начисто остатки флюса Ли и своего тоже.

Аппарат стал принимать кабель как должное. Процент акб поднялся и потребление тока тоже нормальное.

Всем спасибо все свободны ремонт 800грн прошёл успешно) Опять же спасибо всем кто прочел.

Поехал 2 пост. Может уже кстати и баяновая проблема но частая. Распостраненная проблема 5sки это проблемы с модемом (микропроцессор отвечающий за обработку данных связанных с сетью)

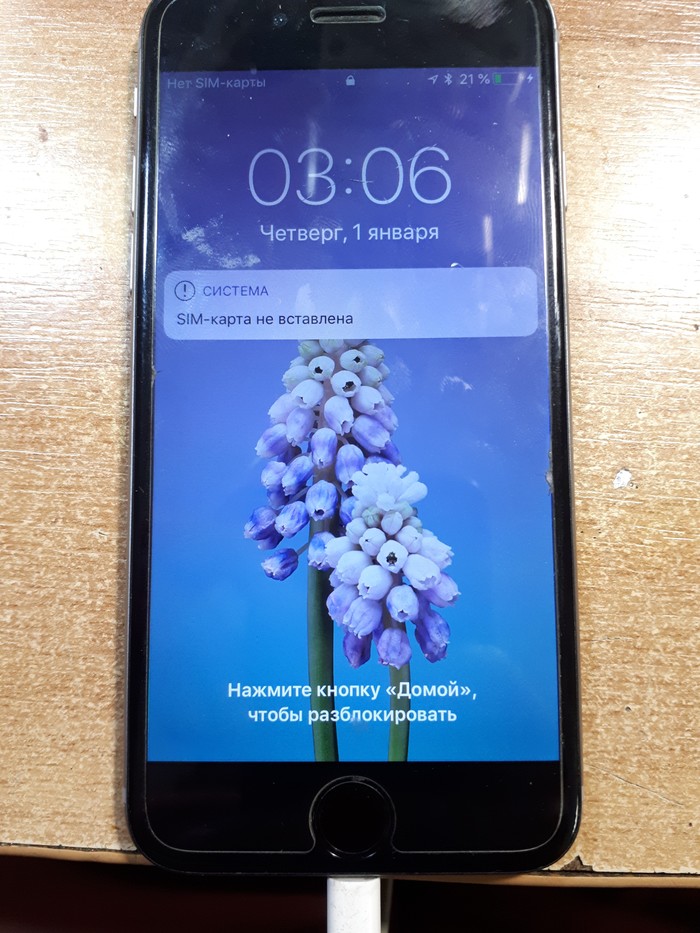

Как видим симка извлечена но тел думает что еще внутри. Сначала теряет сеть а потом через минуту до него доходит что симку выняли.

Короче путем опыта понимаю что нужно делать реболл модема. Проблема известная я тут Америку не открываю так что без бомбежки в комментах)

Открыв трубу методом дедукции понимаю что Китайский реф но чудом весь в оригинале кроме акб

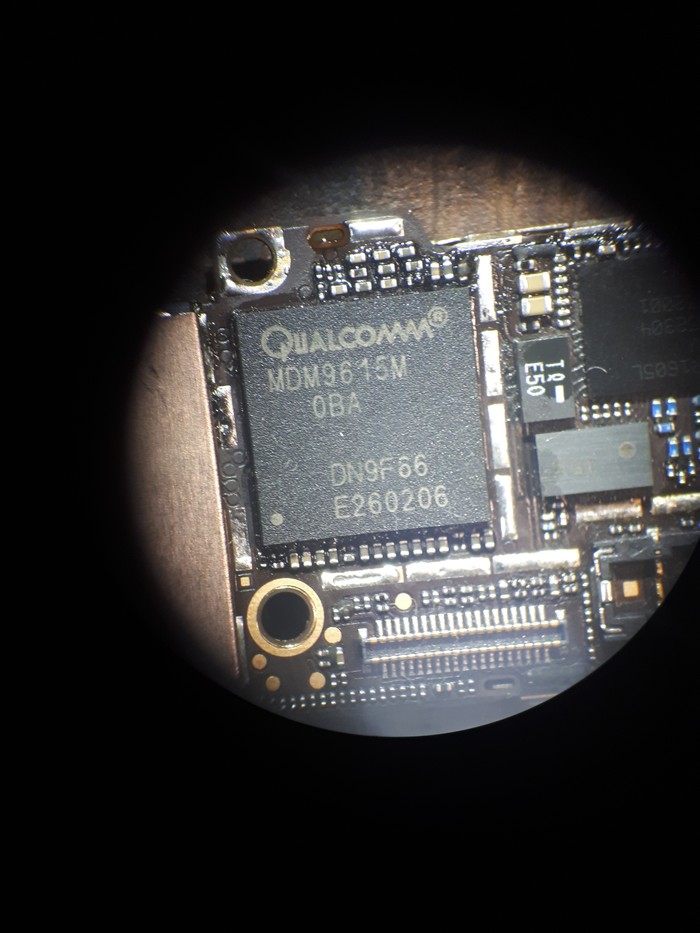

Плата на удивление не тронута. Снимаем защитный экранчик над модемом. T=320°C

Визуальный осмотр на предмет трещин на компаунде ничего не дал.
Ликбез для тех кто не в теме. Компаунд - специальный герметик который в процессе производства в жидком виде наносится на самые важные микросхемы на плате как я понимаю во избежание влияния внешних факторов.

Счищаем компаунд вокруг модема и элементов. Счищаю я его при T=270-280° заточеной половиной пинцета. К сожалению не знаю почему я это не сфотал.

Следующий шаг снять модем. Никаких премудростей. Фен и скальпель. T=320°

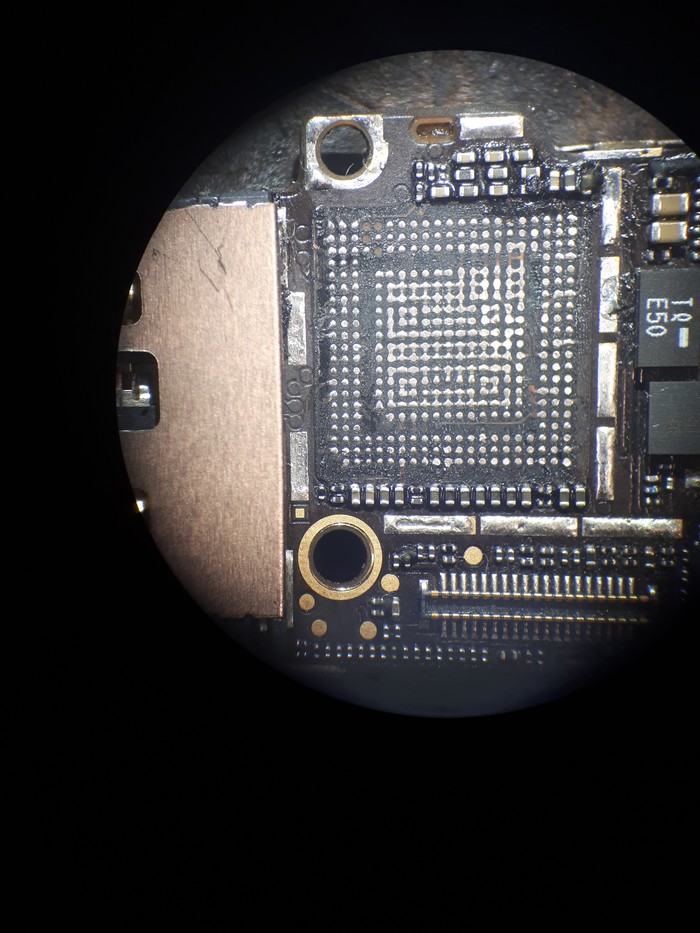

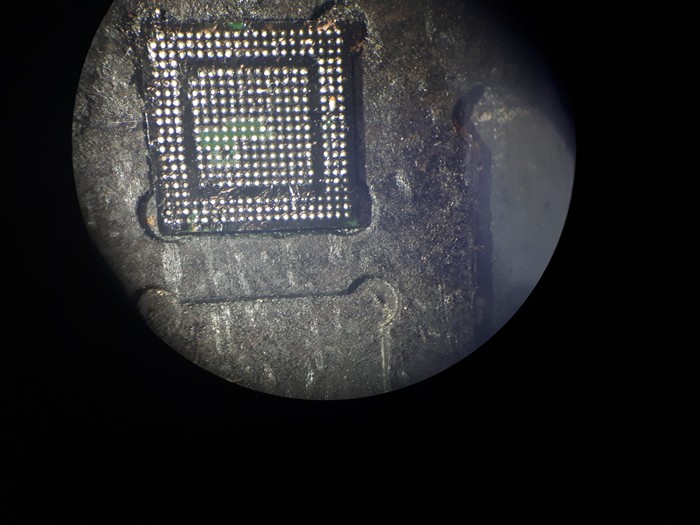

Теперь одно из самых сложных для новичков - счистить компаунд который остался на посадочном месте и на самом модеме при этом не повредив маску модема и пятаки на плате. Ну поехали

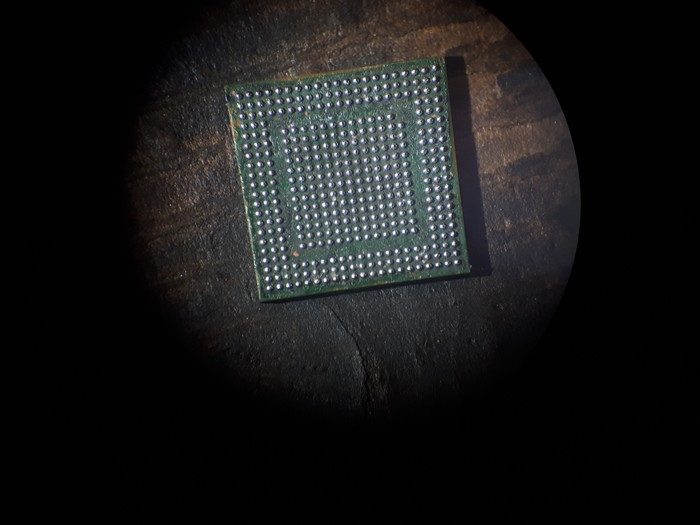

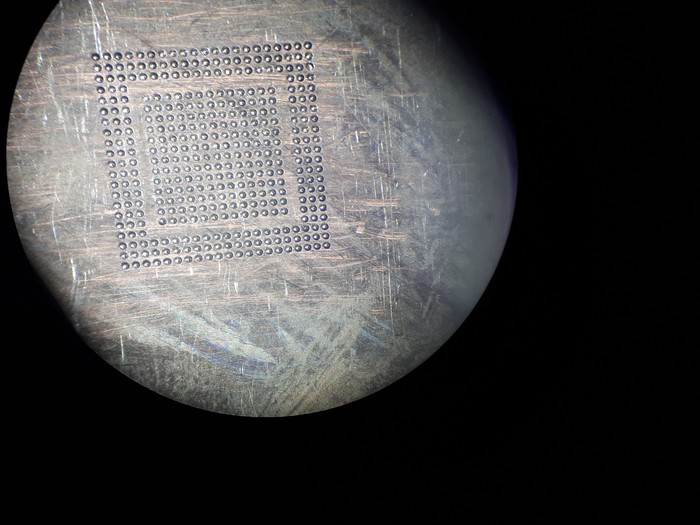

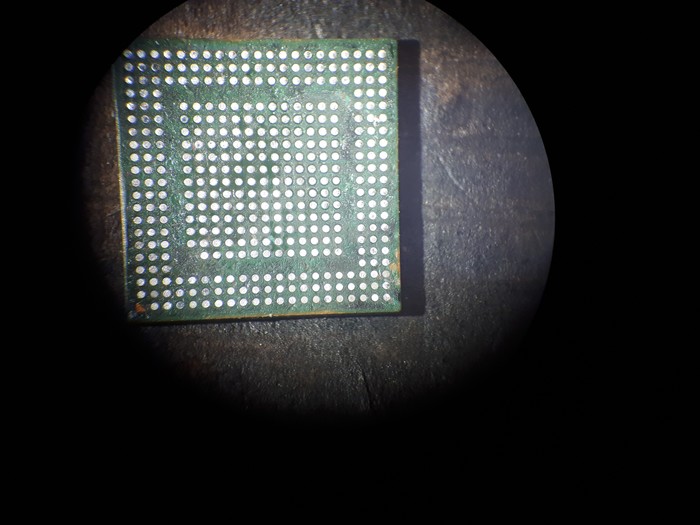

Пол дела есть. Теперь нужно накатать модем (восстановить BGA шарики)

Готовый результат

Приступаю к посадке модема на его законное место

Проверка после всех операций

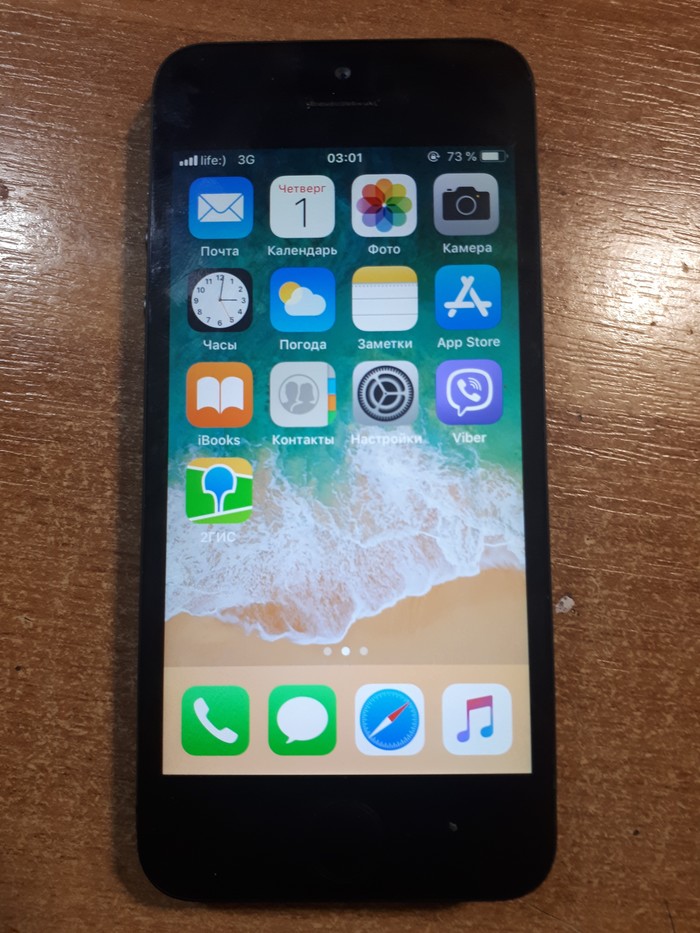

Телефон сразу реагирует на наличие сим-карты и так же на ее извлечение. Сеть тоже работает отлично и без перебоев. Отдаем клиенту телефон. Сумма ремонта 800грн. По времени около часа-полтора.

Спасибо всем за отзывы. Это мой второй пост. Плюсуйте если нравится. Буду стараться постить еще.

Вашему вниманию одна из частых ошибок iPhone 4013. Симптомы: внезапные перезагрузки, зависает на яблоке, бывает вовсе нет изображения или перезагрузки на яблоке.

Проведем диагностику. Возможные причины 4013 ( в 6 модели) это в основном флеш-память и Antirollback-eeprom. Проверяем сопротивление на резисторах ниже. От 420 до 490 вполне нормально. Если ниже то проблем заменить этот eeprom (стекляшку). В моем случае это не она. Вывод - вышла из строя флеш-память

Это плата-донор. Снимаем микросхему памяти

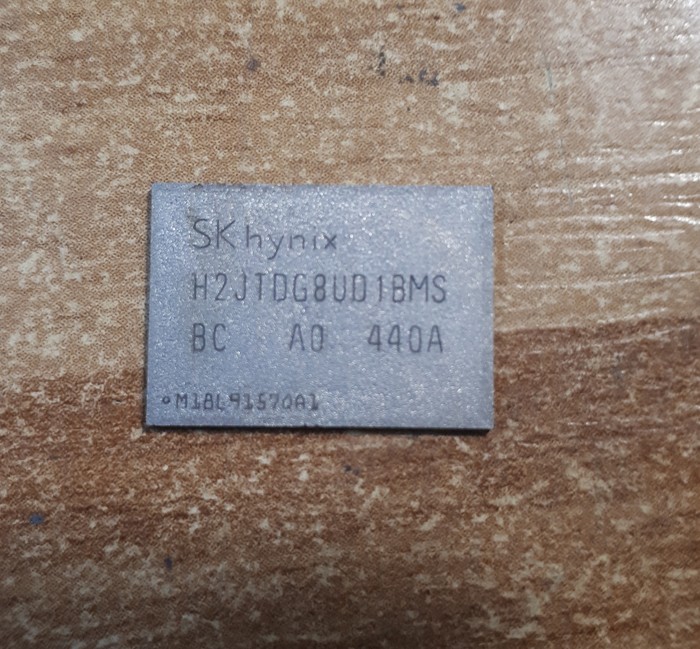

Сама виновница торжества

Ставим новую микросхему в колодку (чтобы не припаивать каждый раз микросхему и не перегреватб плату) и прошиваем

Как видим тел завелся. Останется только прописать серийный номер, цвет, модель и MAC адреса Wi-Fi и Bluetooth и можно припаивать память на место.

Ремонт окончен. Сумма ремонта 1000грн.

Пост первый не судите строго
