Genrikh

Всем привет! Диагноз известен из заголовка. Покажу одно из решений после невнимательных, неопытных "я ж мастеров". Короче пробита левая гильза. При замене дисплея очень важно запомнить, записать, сделать себе татуировку с расположением тех или иных болтиков. Вот пример как болтик который длинее чем нужно повлек за собой дорогостоящий ремонт.

Как раз в левой гильзе проходят дорожки отвечающие за включение LCD.

Изображение взято из Instagram на одной из страничек.

Надеюсь кому-то это пригодится. Это не новость что в этой гильзе шины отвечающие за дисплей. Америку я тут не открываю. Но чем больше информации по какой-то теме - тем больше опыта можно из нее извлечь.

Спасибо за внимание. Нахожусь я в Киеве. Мой телеграм @Genrikh_Adolfovich

P.S. Я не делаю ничего кроме iPhone. Кто ремонтирует телефоны других производителей я тоже не знаю. Простите.

Всем привет. Давно ничего не постил так как действительно стал очень занят. Но тут зашла 5cшка и я думаю почему бы это не запостить) и так трио - это пересадка по факту двух и запись информации с 3 микросхемы. От этого и такое название. Собственно эти трое это Флеш-память, модем и информация с EEPROM.
Для этой операции нам понадобится плата-донор, как правило на iCloud.

В свое время переделал сотни 4s,5,5s,5c....эти вечно умирающие модемы, оторванные пятаки, мёртвый EEPROM. Короче это было весело. Попытаюсь показать как это)

В первую очередь снимаем флеш-память

Чистим компаунд вокруг микросхемы

Снимаем

Получилось. Следующая очередь модема. С ним нужно быть аккуратным. Любое повреждение и тело на помойку. Так же оторванные пятаки под ним ни к чему хорошему не приведут

Есть. Все получилось - все пятаки под модемом на месте

Далее есть пара особенностей. Хорошо чистим компаунд и пропаиваем всю площадку под ним. Это нам нужно для успешного считывания на программаторе информации с EEPROM.

Сфоткать чистое я конечно же провтыкал. Далее ложим плату в программаторы для чтения/записи.

Делаем дела считываем/записываем и готовим все микросхемы для посадки.

Накатываем память.

Успешно. Далее будем садить память уже на подготовленную плату донор. Память и модем спилены на ЧПУ для избежания перегрева при снятии да и удобно

После посадки памяти новичкам в этом деле советовал бы прошивать плату без модема. Так вы будете знать что не угрели процессор и все идет как должно идти. При успешной посадке памяти без модема будет ошибка 50 (нет связи с модемом).
Если все ок садим модем

Прошиваем снова. Тут уже никаких ошибок быть не должно. Любая ошибка после посадки модема вещь неприятная. Что-то где-то недосело, плохой контакт, слиплись шарики и тп...

В моем случае все впорядке. Трио успешно)

Добавлю немного о моментах которые могут не знать новички.
Ошибки 47,48,49 это нет связи модем - EEPROM. Если это случилось сделайте реболл еще раз.
Если после успешной прошивки вы заметили что не ловит 3G или LTE пересадите кварцевый резонатор с той платы которой вы брали трио на донор и все получится)

Спасибо за внимание! Надеюсь кому-то интересно, а кому-то полезно)

Telegram @Genrikh_Adolfovich

Привет! История о том как не нужно менять дисплей. Написал мне человек и сказал что после замены дисплея у него не включается телефон.

Присмотревшись яблоко видно. Собственно разбираем и переходим к плате.

Диагностика показала что на разъеме дисплея нет сопротивления по шине LCM_BL_ANODE.

Смотрим что там дальше по шине. По шине идет FLка. Этот элемент должен прозваниваться так как это катушка. После FL идут диоды и катушки и только потом драйвер подсветки. Диоды если целые на вид то с ними все впорядке. С катушками же не так. В 50% случаев катушки на вид целые и прозваниваются. Но лучше подкинуть новые так как наверняка не скажешь неисправна ли она. Меняем большую катушку

Снимаем катушку

Пришлось снять так же и вторую катушку с ее диодом так как все залито было компаундом. Ставим новые диоды и катушки

Все элементы подсветки на месте. Сопротивление по шине BL_LCM_ANODE появилось. В норме сопротивления по шинам подсветки примерно 580-700

Проверяем

Телефон готов. Сумма ремонта 1000грн. По времени около 2 часов. Вывод менять дисплеи нужно только в проверенных сервисах!

Я нахожусь в Киеве на подоле

Telegram @Genrikh_Adolfovich

Всем привет! Зашёл 6+ с типовой проблемой сенсора. Проблема состоит в отвале 2 дорожек под тач контроллером. Америку я тут не открываю просто покажу в чем суть и как решить эту проблему навсегда.

Реакции на палец нет. Разбираем телефон.

Плата нормальная без дефектов.

Большая чёрная микросхема и есть тач контроллер. Он совместим с 6 и 6+. Снимаем его.

Зачищаем старый припой и переходим а решению проблемы.

Эти 2 дорожки теряют связь с платой когда телефон терпит изгиб, падение и любую деформацию. Сделаем их заново , продублируем перемычками

Зачистим маску и пропаяем

Делаем перемычки

Теперь промажем их отвердителем чтобы это точно было надежно и при падении ничего не оторвалось. Внимание это не есть 100% гарантией что при падении все будет ок. Падения бывают разные. Да и от падения могут быть значительно серьезнее повреждения.

Отвердевает наша смесь под ультрафиолетом. Вот готовый результат

Накатываем шары на микросхеме

Садим Тачконтроллер на место

Проверка. И все ок

Сенсор работает корректно и без сбоев. Отдаем клиенту!
Ремонт 1000грн по времени около часа

Мой телеграм @Genrikh_Adolfovich
Я нахожусь в городе Киев

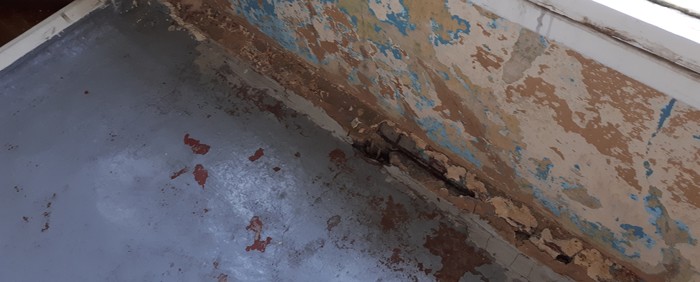

Решил я затеять ремонт на балконе. Есть огромные щели. Как их так грамотно заделать и укрепить?

Уже и арматура оголилась.

Опишите с решениями. Спасибо!!!

Привет! Сегодня зашёл интересный ремонт. Редкое явление когда 6s, 6s plus не ловят сеть. Эти модели практически лишены болезней связанных с мобильной сетью. В общем разбираемся в причинах. Их может быть несколько. Выход из строя приемо-передатчиков сигнала, switch переключатель диапазона сети, неисправность модема. В данном случае первое что из опыта подумал это отвал передатчика 2G сигнала. Начинаем диагностику.

Разобрав аппарат никаких сторонних факторов (попадание жидкости, вмешательство) вызывающих поломку я не выявил. Значит у нас есть 2 варианта - падение телефона которое не вызвало видимых повреждений или выход из строя микросхем.

Это фото другого телефона для примера так как фото этого не загружается. Видим пункт меню "Оператор". Если этот пункт есть то модем, контроллер модема работают грамотно. Есть так же и еще одна микросхема которая помогает телефону обнаружить что за сим-карта в нем и регистрирует его в сети оператора. Именно эта микросхема, а именно WTR (Wideband TRansciever - широкополосный модулятор). WTR преобразовывает аналоговый сигнал в цифровой. Попробуем проверить корректно ли она работает.

Фото не сделал. Сори. Тапаем на строку оператор, отключаем автоматический поиск и вуаля: " Не удалось обнаружить операторов сотовой сети". Вывод - замена микросхемы WTR. Приступим.

Микросхема снята. Убираем старый припой и флюс. Может ставить новую.

Новая микросхема на месте. Пинцетом держу неисправную.

Как видим телефон принял сигнал и у нас снова появилась сеть.

Ремонт окончен. Сумма 1500грн. По времени около часа.

Всем спасибо! Я нахожусь в Киеве. Буду рад помочь с Вашей сломаной техникой.

Telegram @Genrikh_Adolfovich
