Упhавление светом c Openhab

Всем привет! прошу помощи, разобраться с логикой работы)))

Пытаюсь реализовать одну идею управления освещением используя raspberry pi + openhab. Имею контроллер с RS485, 3х контактными реле и цифровыми входами до 220В.

Схема (рис)

Упhавление светом c Openhab Openhab, Raspberry, Освещение, Python, Логика

S1 - проходной выключатель. лампа, контроллер.


Принцип работы как в системе с 2мя проходными выключателями, только здесь вместо второго 3х контактное реле. Для контроля состояния лампы использую входы контроллера, если на них 220 то 1, если нет, то 0.


С openhab'ом взаимодействую с помощью питоновского скрипта и библиотеки openhab.

В openhab'е есть виртуальный переключатель switch (пример рис 2) с состояниями ON и OFF. который дублирует реле.

Упhавление светом c Openhab Openhab, Raspberry, Освещение, Python, Логика

Соответственно в скрипте могу считать цифровой вход контроллера и проверить состояние лампы, так же могу получить состояние виртуального выключателя из Openhab.


Вот только ума не приложу как постоить код управления.


Получается после включения системы свет выключен и реле и выключатель s1 и виртуальный выключатель находятся в выключенном состоянии.


Если я нажимаю S1 в комнате свет загорается...но мне так же необходимо вместе с этим, чтобы в браузере обновилось состояние выключателя по состоянию цифрового входа (что тоже могу сделать) (если был включе свет из openhab, а потом выключен с S), но как только  то в опенхабе ползунок автоматом вернется в состояние "выключено") я обновляю виртуальный выключатель,то у меня происходит событие по изменению его же состояния , а так как мне необходимо постоянно мониторить и его самого, то это вызывает обратное переключение реле в выключенное состояние...и в итоге все начинает мигать)) либо тупо не работает.


Если я не обновляю состояние виртуального выключателя, то все работает, но со стороны браузера выглядит не красиво. Так как например свет если включен , то виртуальный выключатель находится в состоянии выключено и наоборот.


Может кто подобное делал, подскажите что нибудь?

Показать полностью
-68

Получение военного билета или справки

Доброй ночи. У меня така ситуация. Мне в ноябре 16 года исполнилось 27 лет.за день до 27 закончилась отсрочка по аспирантуре. Нов военкомат я не приезжал. Повесток более не получал. Вроде по закону уже сам должен был явиться. Пытался до конца года выйти на защиту. В итоге в декабре забросил диссертацию. Стал работать. Женился.
Сегодня приехал в военкомат. Оказалось, что в среду последняя комиссия. Завтра пойду проходить медосмотр. И тд и тп.
Сказали что скорее всего выдадут справку , т к. Неявка даже 1 день приравнивается к уклонению. Хотя блин странно получается. Исполнилось 27. Повесток не получал после. На следующий день после 27 летия должен был явиться, но уже под призыв не попадаю в связи с возрастом, так не был бы уклонистом, но не явился. А тут уже уклонист..... Так же сказали, что нужно будет написать по этому поводу объяснительную.
Знающие люли, юристы подскажите, имею ли право я получить военный билет. Обязан ли что-то писать, и как лучше написать. И вообще что можете сказать по данной ситуации?
Можете за минусить. Заранее благодарю.

-84

Помогите со схемой стенда...

Всем привет. В кое-каких личных "корыстных" целях и в силу дороговизны аналогов хочу сделать обучающий стенд по электробезопасности и электрике. Прошу помощи со схемой и устройством такого стенда. Есть кое какие нюансы, которые не соображу.

Вот пример структурной схемы подобного стенда:

Помогите со схемой стенда... Стенд, Схема, Электроника, ПУЭ, Заземление, Электрика, Помощь, Молниезащита, Длиннопост

Тут имеем дом, систему заземления, молниезащиту, показана главная заземляющая шины и другие мелочи.

В первую очередь вопрос по первому примеру в следующем, почему ГЗШ идет на землю через сопротивление 95-100 Ом?.

Второе - почему защита от удара молнии заземляется с сопротивлением 4,7 Ом и 6,8 Ом, хотя читал, что нормальное сопротивление 3 Ом и не более 9.

Третье - сама земля (почва). Между заземлителями основной системы заземления, заземлителем молниезащиты должно ли быть хоть какое то сопротивление?

Помогите со схемой стенда... Стенд, Схема, Электроника, ПУЭ, Заземление, Электрика, Помощь, Молниезащита, Длиннопост

Или все земли просто соединяем вместе? Исходя из зарисовки R', R'', R''' = 0 Ом, R1=R2=3 Ом, R3=4 Ом - для систем 220/380В. Вообще  дана проводимость почвы 125 Ом*м. Можно примерно рассчитать сопротивление зная расстояние между заземлителями. Например для заземления молниезащиты.

Так же необходимо замерить удельное сопротивление грунта.

Для замера уд. сопр. грунта на стенде есть 4 контакта (4 штыря - заземлителя E, ES, S ,H) два основных и два вспомогательных. Штыри на равном расстоянии друг от друга. Сопротивление имитируем переменным резистором на измеряемых электродах. По идее схема должна получиться такая:

Помогите со схемой стенда... Стенд, Схема, Электроника, ПУЭ, Заземление, Электрика, Помощь, Молниезащита, Длиннопост

Так же вспомогательные заземлители Н, Е могут использоваться для других измерений. Получается мы к земле подключаем только вспомогательные заземлители?

Вот еще один стенд: тут есть уже заземление через сопротивление 4 Ом ( имитирующее сопр. сист. заземления). и также ГЗШ идет на землю через 95 ом, что это за сопротивление такое?

Помогите со схемой стенда... Стенд, Схема, Электроника, ПУЭ, Заземление, Электрика, Помощь, Молниезащита, Длиннопост

Еще вопрос, как можно сымитировать IT систему (на этих двух только TN/TT)?

Может кто-то имел дело с подобным оборудованием, видел его изнутри?

Прошу сильно не пинать. Коммент для минусов приложил.

Показать полностью 3
-63

Тоже иногда готовлю

Просто мой ужин сегодня. Люблю готовить. Не супер повар, но вкусно и девушке моей нравится тоже. Кабачок фаршированный мясом (говяжий и свиной фарш) и грибами (вешанки). Лук, помидорка и сыр, как опции.

Тоже иногда готовлю Ужин, Еда, Приготовление, Кабачок, Фаршированный
-2

Метеостанция из разного барахла)

Привет всем любителям электроники, микроконтроллеров, программирования. Не так давно обзавелся халявными development kit-ами от Nordic на основе микроконтроллеров NRF51 со встроенным Bluetooth 4.1. Так же получил пару BLE модулей от Microchip для теста:

Метеостанция из разного барахла) Метеостанция, Своими руками, Сделай сам, Bluetooth, BLE, Микроконтроллеры, Моё, Длиннопост

Модули эти отличаются очень низким энергопотреблением, довольно просты в программировании, в отличии например от CC2541 с их ОС)). было решено начать осваивать технологию BLE c самых простых режимов: Observer и Broadcaster в качестве элементов так многими любимой метеостанции. Просто маячки (Beacon) мне не так интересны, а вот по передавать свои данные было любопытно.


Первым делом опробовал примеры от Nordic для NRF51. Довольно быстро разобрался что к чему. В итоге был написан код для передатчика. В качестве датчика пробовал SHT21, BMP180, BMЕ280. Выбор остановил на датчике температуры и влажности SHT21. накидал схемку:

Метеостанция из разного барахла) Метеостанция, Своими руками, Сделай сам, Bluetooth, BLE, Микроконтроллеры, Моё, Длиннопост

Сделал "лутом" платку и запаял все "пиздюлинки" (оказались довольно паябельны, особенно согласующий трансформатор, который выглядит как блоха между мк и чип-антенной):

Метеостанция из разного барахла) Метеостанция, Своими руками, Сделай сам, Bluetooth, BLE, Микроконтроллеры, Моё, Длиннопост

Питание броадкастера от литиевой батарейки CR2032 - 3V, хватить которой должно на довольно долгое время (надеюсь год хотя бы проживет). Потребляет передатчик в режиме ожидания менее 2 мкА (так показывает мультиметр на режиме 2 мА, поэтому может и меньше) Пока проработал 2 недели, разряд батареи составил около 0,01 В. Передает данные (adversting) раз в 10 сек. Измерение происходит раз в 20 сек., зависит от желания.

Рабочее расстояние метров 10 - 15, так как антенна с низким усилением 0,5 дБ, да и в NRF51 только один уровень выходной мощности, вроде бы 0 дБм (в NRF52 уже поинтереснее).


Приемник (Obsrver) решил сделать на MSP430G2553 и RN4020 чтоб протестировать (тоже самое и проще на NRF51 ). Управление BLE модулем осуществляется по UART, довольно простое. Потребляет модуль в режиме ожидания менее 1 мкА. В режиме передачи 15 - 20 мА.

Информация выводится на дисплей на PCD8544.

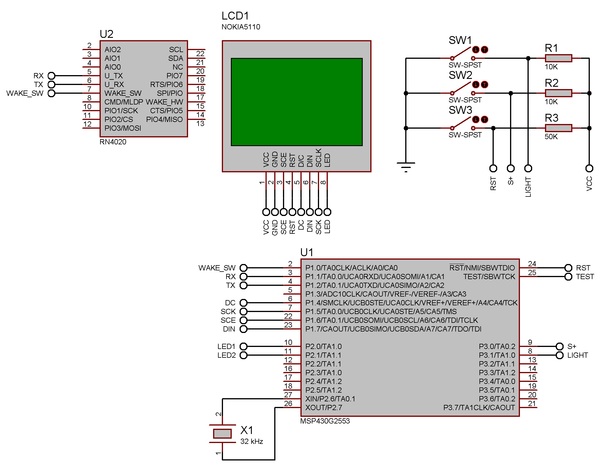

Схема приемника:

Метеостанция из разного барахла) Метеостанция, Своими руками, Сделай сам, Bluetooth, BLE, Микроконтроллеры, Моё, Длиннопост

Приемник раз в 30 секунд сканирует на наличие широковещательных сообщений и принимает нужное по известному MAC адресу. Расшифровывает строку с сообщением и высчитывает показатели температуры, влажности и заряда батарее с модуля передатчика, RSSI.

Так же выводится на дисплей заряд собственной батареи. Так же параметры для отладки (кол-во полученных пакетов, код выполняемой операции).

Метеостанция из разного барахла) Метеостанция, Своими руками, Сделай сам, Bluetooth, BLE, Микроконтроллеры, Моё, Длиннопост

В итоге потребляет приемник в режиме ожидания со включенным дисплеем 100 - 120 мкА,в  режиме сканирования 20 мА. Питание осуществляется аккумулятором на 1150 мАч.


В результате можно сделать вывод: nrf51 везде сующийся китайцами для BLE  устройств чип вполне пригоден для любительской техники, устройств. Единственное это разобраться со стеком и настройкой разных режимов Bluetooth, благо примеров от Nordic достаточно идет в комплекте с SDK. Есть идеи для подключаемых устройств, но пока так и не понял как организовать свой сервис.

RN4020 вполне пригодный модуль для ардуино-проектов. Работает шустро. Паяется просто. Жрет мало. Есть возможность реализовывать свои сервисы и многие стандартные. Так же поддерживает скрипты. пару раз подвисал когда во время сканирования принимал часто передаваемые сообщения с других BLE устройств и в этот момент я останавливал сканирования, после чего проскакивало еще одно широковещательное сообщение. Возможно какой то мой косяк, сейчас не наблюдается.


Сейчас есть желание написать программу для смартфона для приема инфы с подобных датчиков. Если есть уже опыт помогите начинающему android программисту)))


Если интересует мой быдло код, спрашивайте))). Благодарю за внимание.

Показать полностью 4
-57

Изготовление плат ЛУТом

Тема достаточно изъедена. Но все равно решил написать про свой опыт. Давно делаю всякие штучки электронные. Обычно делаю платки ЛУТ-ом, В основном делаю на глянцевой фотобумаге для лазерника Lomond 170, когда-то купил, что было в наличие.  Но, по-моему, бумага толстая, даже принтер иногда с трудом ее протаскивает. Живу в Уфе, решил поискать потоньше.

Нашел в DNS - Lomond 85 г/мм2.

Изготовление плат ЛУТом Лазерный утюг, Лут, Электроника, Хобби, Ломонд, Кривые руки, Длиннопост

Очень тонкая на ощупь, думал не получится. Но тут друг еще подогнал ламинатор FGK-260. Решил купить и опробовать, не такие уж и большие деньги. Все равно на разные детали, отладочные платки, которые потом годами валяются, куда больше уходит.

В общем решил сделать на скорую руку BLE сенсор, типа для "умного дома". Сделал схемку и разводку в Proteus. (высокочастотная часть сделана тоже на скорую руку, так что разводка не правильная,не пинайте).

Изготовление плат ЛУТом Лазерный утюг, Лут, Электроника, Хобби, Ломонд, Кривые руки, Длиннопост

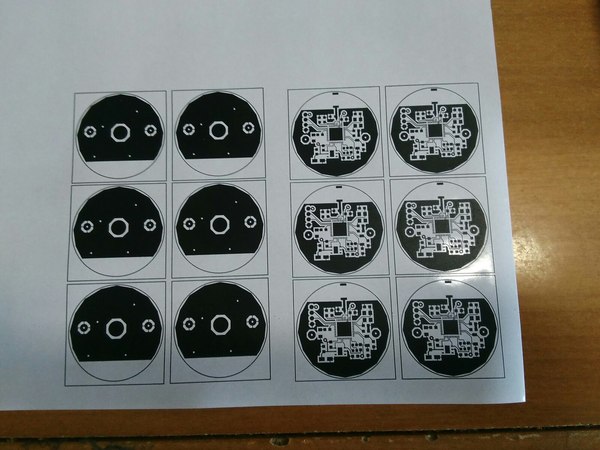

Минимальная ширина дорожек 0,12 мм. Можно и меньше, минимальная толщина , которую делал 0,1 - 0,08. В данном случае хватило и 0,12, минимальный зазор 0,2 мм. Шаблон печатал на принтере Canon LBP2900 c недавно отремонтированным и заправленным картриджем.  Экономию тонера не ставил.

Изготовление плат ЛУТом Лазерный утюг, Лут, Электроника, Хобби, Ломонд, Кривые руки, Длиннопост

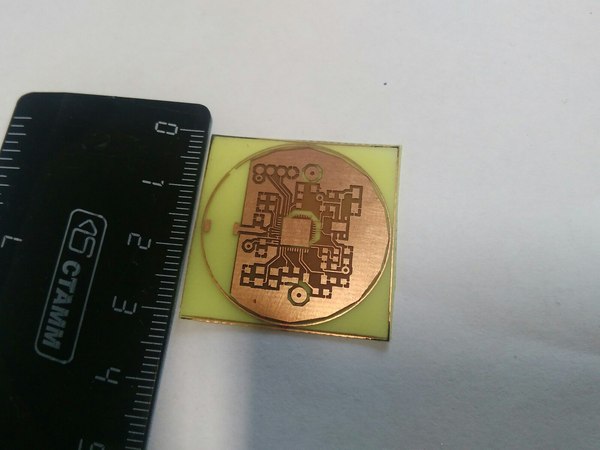

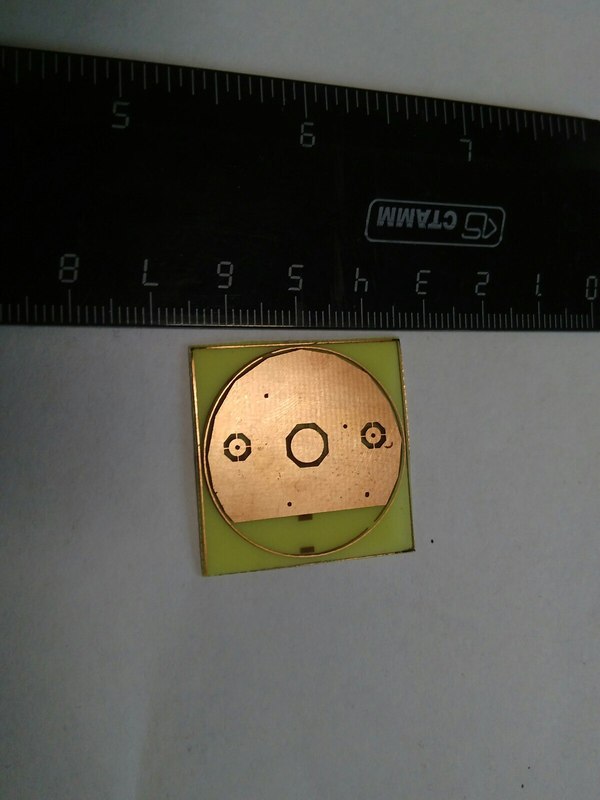

Дальше вырезал, свел по отверстиям, закрепил скотчем, сделав конвертик. Текстолит почистил "Пемосом" немного, чтоб блестел. Вставил текстолит (использую для быстроты изготовления 0,25 мм, режется ножницами). Закатал в ламинаторе (настроил так чтоб грел на максимум, вообще требует переделки, так как без этого, настройкой резистора компаратора на плате управления ламинатора, дает максимум 200 градусов), потом прошел для надежности утюгом и еще раз прокатал. После этого , как остыло, замочил в теплой водичке и аккуратно счистил бумагу губкой, а потом кисточкой с жесткой обрезанной щетиной. Пробовал отрывать бумагу на сухую, но есть риск отодрать тонкие дорожки, ибо хорошо прикатывается к плате. Затем затравил и в итоге вот что имеем (не хватает одного переходного отверстия по центру на земляной полигон чипа и под "-" питания от батарейки).

Изготовление плат ЛУТом Лазерный утюг, Лут, Электроника, Хобби, Ломонд, Кривые руки, Длиннопост
Изготовление плат ЛУТом Лазерный утюг, Лут, Электроника, Хобби, Ломонд, Кривые руки, Длиннопост

Качество не фоторезист, но уж для таких поделок, я считаю, супер. Смотрел  предыдущие варианты под микроскопом, вполне неплохо для лута. Жаль только немного не сошлись стороны на 0,3 мм где то. Но это решается. Считаю, что все таки наилучший результат будет при чуть более плотной бумаге в районе 100 г/мм2, но такой не нашел в продаже у нас. Остается залудить (хочется попробовать жидким оловом) и напаять рассыпуху.

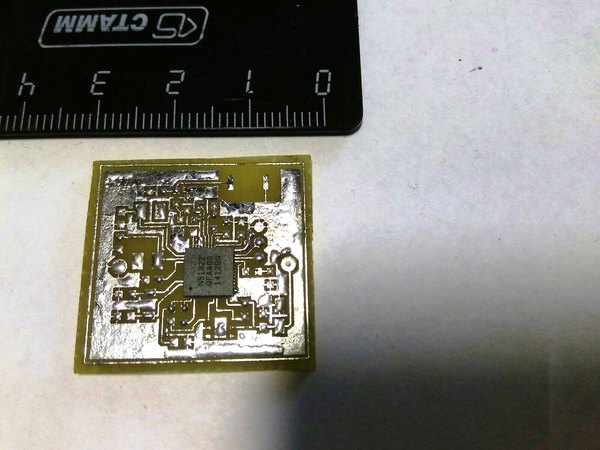

Предыдущий пробный вариант с запаянным чипом, лудил в ванне. Дорожки местами 0,1 мм. Паял под микроскопом. Были только косяки в разводке.

Изготовление плат ЛУТом Лазерный утюг, Лут, Электроника, Хобби, Ломонд, Кривые руки, Длиннопост

Фотографировал на паяльник.

Пробуйте.

Спасибо за внимание!

Показать полностью 5
