Пока собирается следующая АКБ — небольшой тест LTO BLD 10 Ah

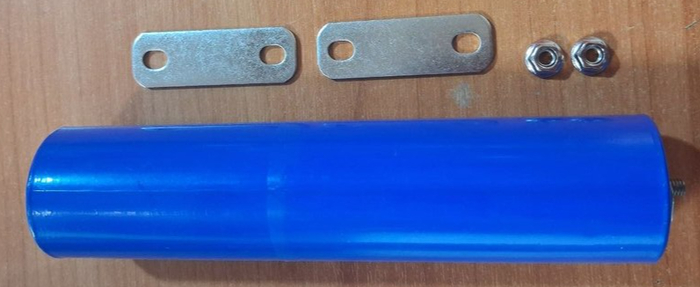

Параметры ячейки: диапазон напряжений: 1,5–2,8 В. размер: Ø33,5 × 140 мм. длина со шпильками: 155 мм. вес: 275 гр. выводы: М4
Попалась мне на тест LTO-ячейка BLD 10 Ah. Пока готовится следующая сборка АКБ, решил быстро показать, как она ведёт себя под нагрузкой.
Внутреннее сопротивление по YR1035+ — 1,65 мОм.
Тестировал на EBC-A40L, температуру снимал VICTOR 6801.

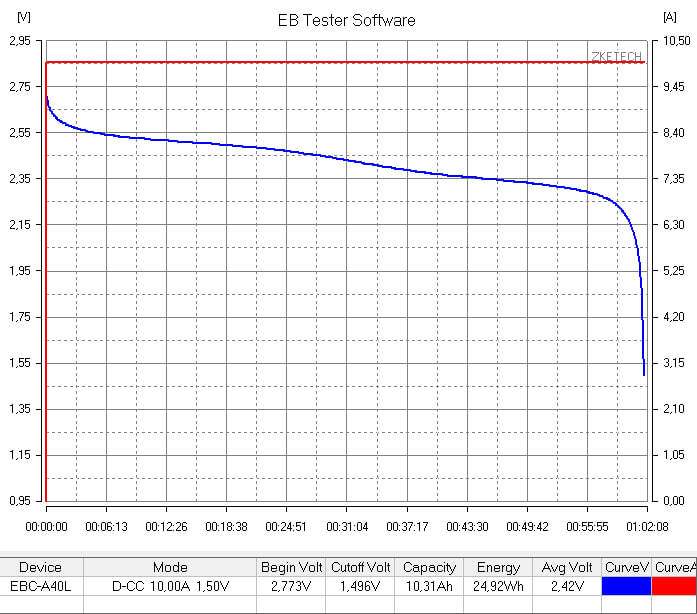

Разряд 10 А — 1C
Ячейка отдала:
10,31 Ah / 24,92 Wh
Температура:
26,4 → 28,5 °C
Нагрев почти отсутствует.

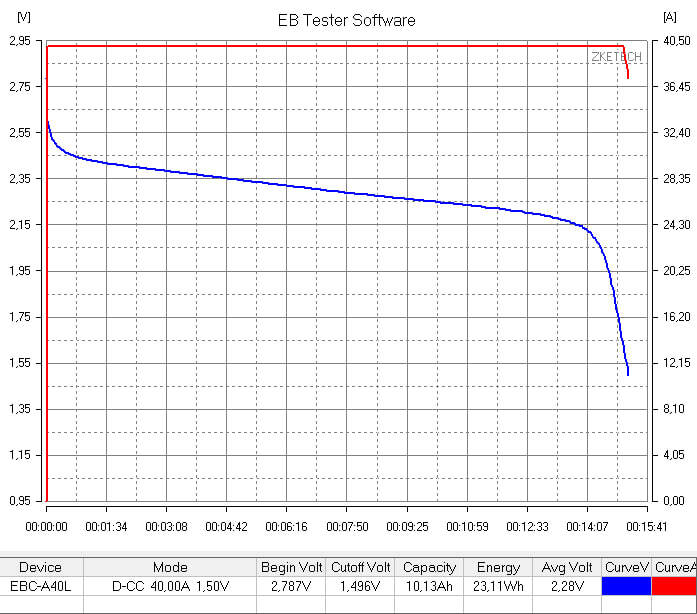

Разряд 40 А — 4C
Результат:
10,13 Ah / 23,11 Wh
Температура:
27,5 → 47,4 °C
После отключения нагрузки по инерции температура поднялась до 48 °C.
При увеличении тока разряда в 4 раза ёмкость в Ah уменьшилась всего примерно на 1,7%, но по энергии снижение уже заметнее — около 7,3%.
То есть на 4C ячейка всё ещё отдаёт почти всю заявленную ёмкость, но заметно сильнее просаживается по напряжению и греется.

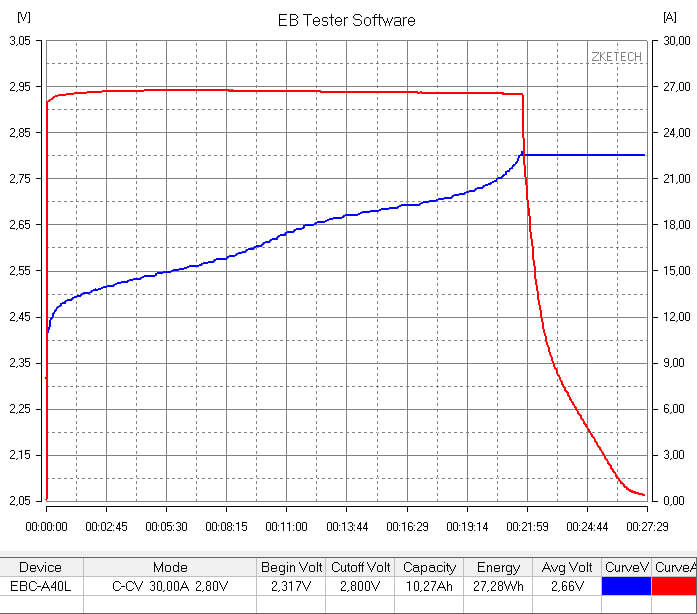

Заряд 30 А — 3C
После 4C-разряда зарядил ячейку током 30 А по CC/CV до 2,8 В, отсечка 0,5 А.
Вошло:
10,27 Ah / 27,28 Wh
Температура на старте была 36 °C, максимум — 41,6 °C. После перехода в CV и снижения тока температура начала падать, к концу заряда было 40,1 °C.
Для одного экземпляра результат интересный: и на 4C по разряду, и на 3C по заряду ячейка ведёт себя вполне уверенно, но тепловой режим уже явно становится важным.
Это тест одной ячейки, поэтому выводы о всей партии делать рано.
ГрейдТех. Собираю. Измеряю. Проверяю.
