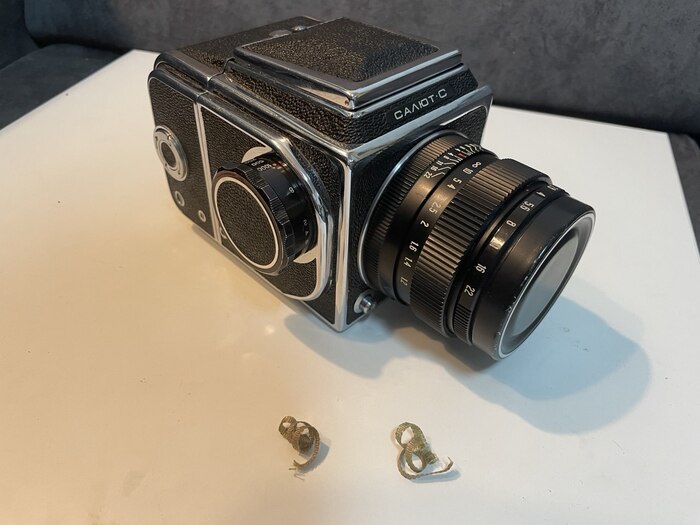

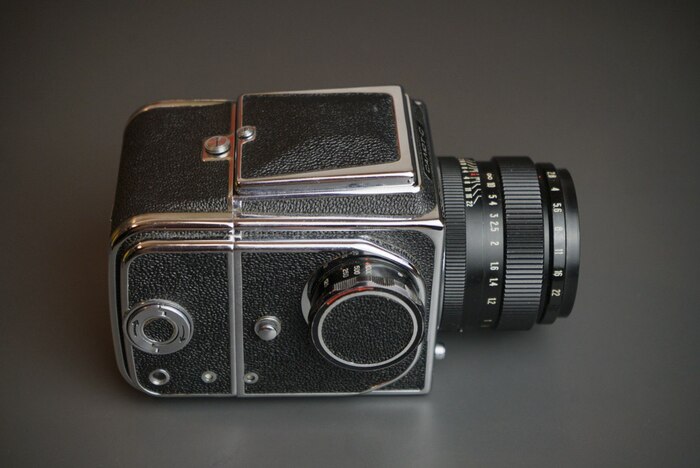

Вы только посмотрите как я заморочился! Давно хотел такую фотку сделать. Клиенту привет, если узнал свое детище)

Штош, в ремонт поступил фотик заклиненный, требуется ремонт. Болталась ручка взвода и всякое по мелочи. Я думал честно говоря что это обычная экзакта, просто с другим дизайном, а нефига!

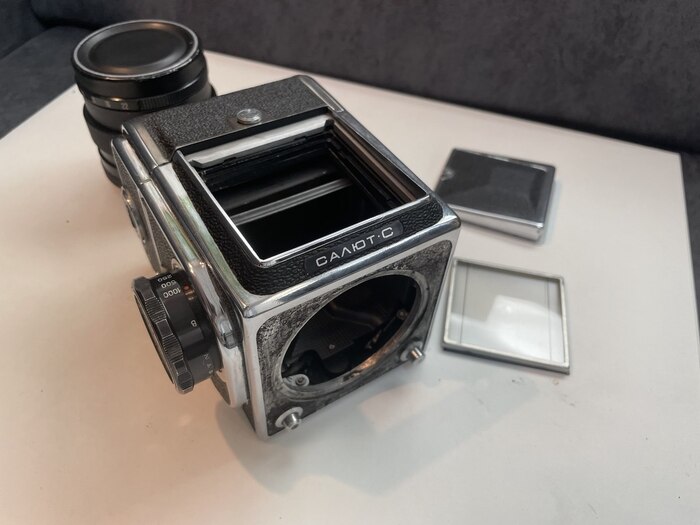

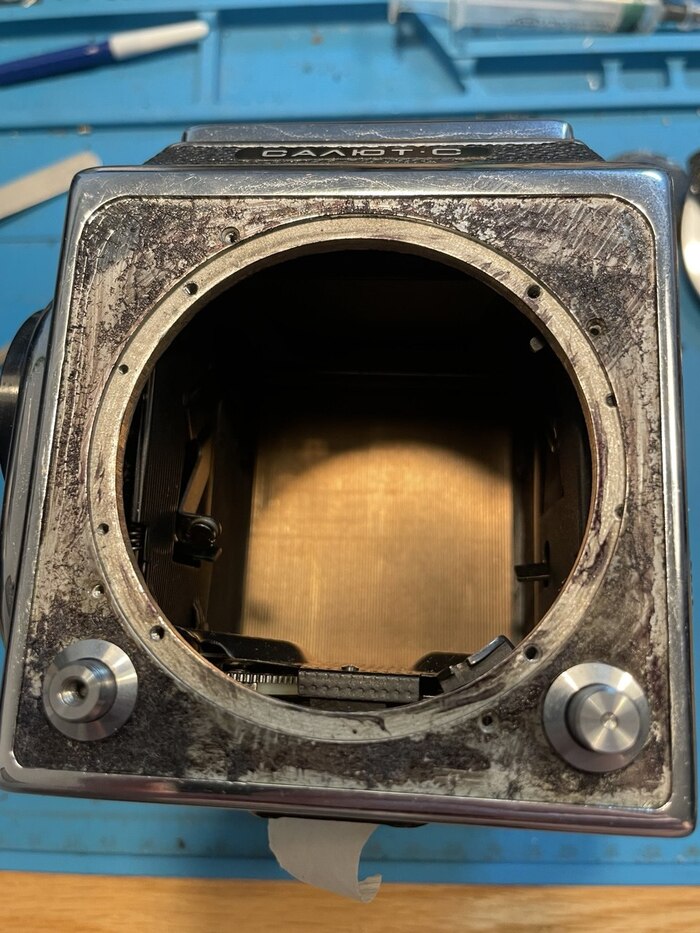

Штош, разбираем, вынимаем корпус, чтобы осмотреть что случилось.

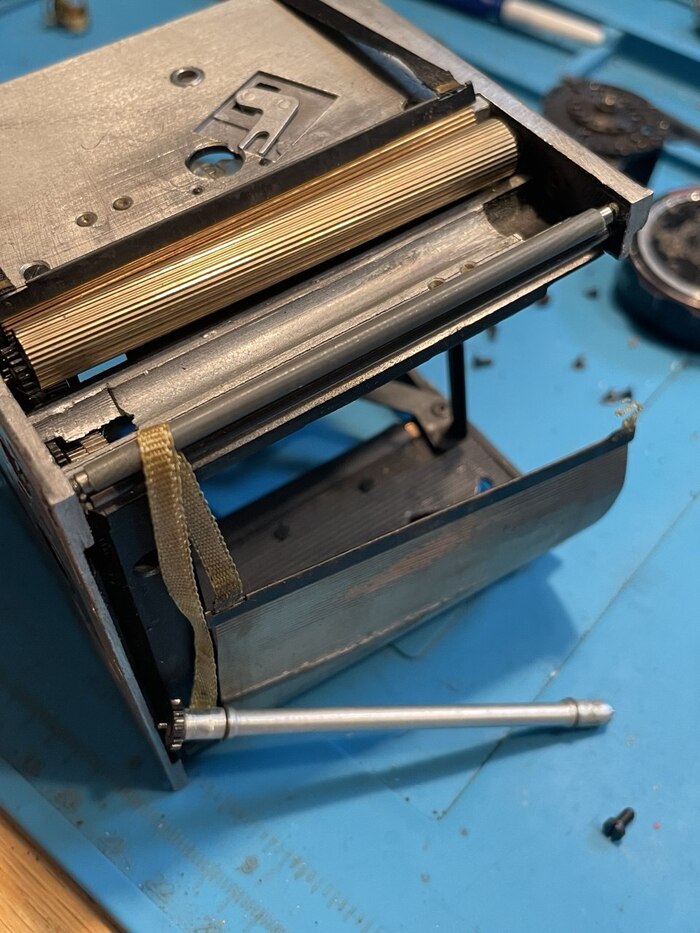

Тут была первая проблема, тесемки порвались, его то ли взводили, то ли еще что, борки шторок встали раком и вынуть было очень тяжело из корпуса.

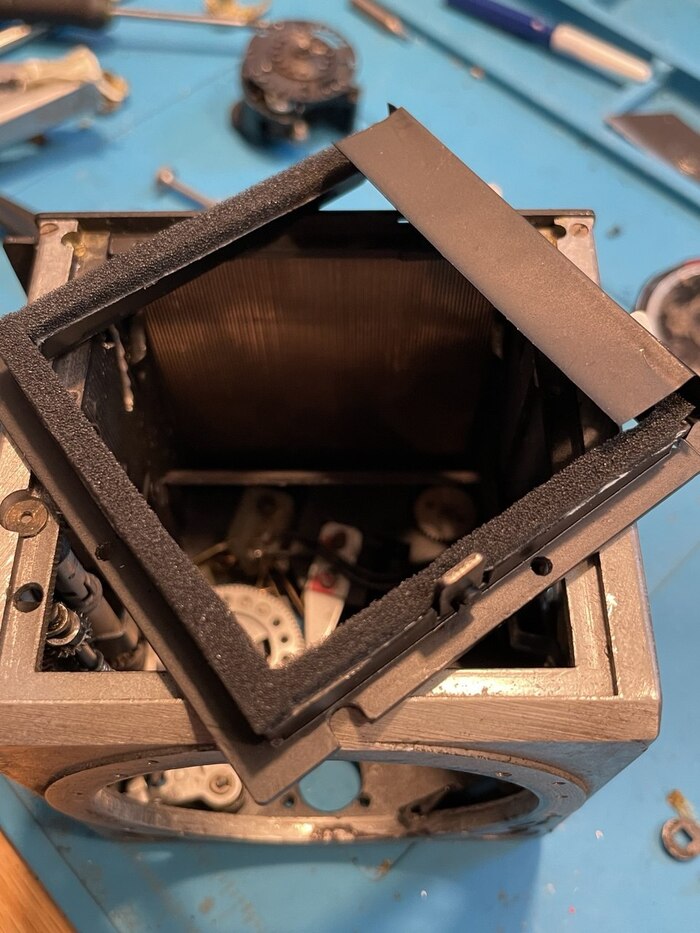

Осмотрел остальное.

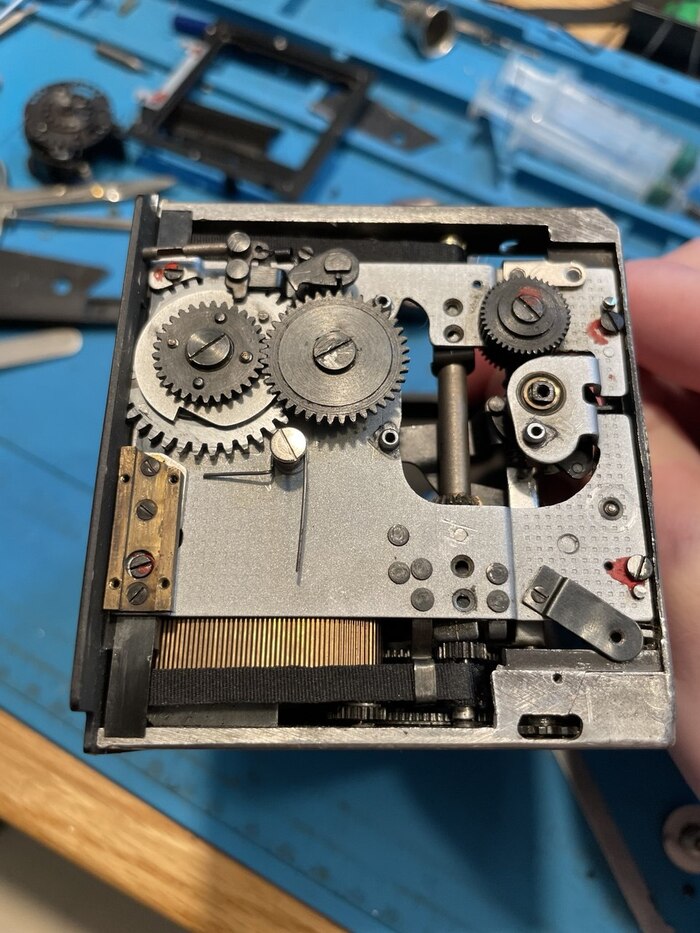

Начал разрабатывать механизм. Были вопросы по механизму зеркала

Разобравшись в механизме, промыв местами, и сняв остатки штор - механизм рабочий. Зеркало работает, Более того оно прыгающее, о чем будет позже. Согласовав фронт работ начал дело со штор.

НИКОГДА не видел таких борок. Эта экзакта меня жестко удивляет с самого начала. Сложены в 2 раза с зубчиками.

Новые шторки сюда очень тяжко вставить ровно, я ведь не могу борку полностью разогнуть, иначе металл сломается... Но как-то удалось вставить нормально. Зажал. Тесьму поджал и приклеил, как в оригинале.

Теперь по необычности - привод зеркала

Как видно, тут зеркало сделано отлично от классических экзакт. При чем сделано вообще не как везде.

Кратко - Зеркало в нижнем положении находится под действием легкой пружины. Свободно. Взводя фотоаппарат мы взводим мощную пружину, которая в момент спуска будет пересиливать первую, прижимая зеркало вверх. Но кратко, затем она освобождается, и зеркало падает обратно вниз. И чтобы зеркало зафиксировалось вверху, есть рычажки фиксаторы с приводом от второй шторки. Поэтому для работы важно установить шестеренки так, чтобы гильза и не упиралась, чтобы не провисала штора, при этом и достаточно, чтобы спустить фиксатор зеркала.

Собственно на этом этапе я фотик собрал, проверил, и довольный пошел отдавать заказчику. Каков же был стыд, что при показывании как все работает - фотоаппарат заклинил O_o. Штош... несу обратно, пытаясь разобраться в стыде и причине.

Так вот, клин происходит непостоянно, почему и не было обнаружено при сдаче, и происходит только при медленных выдержках. Если посмотреть в шахту налево, виден барабан замедлителя, и 3 рычага. Вот оказывается один из них иногда заходит за другой, а не упирается. При этом они завязаны на зеркало. И получается что зеркало поднялось, но тяга об этом не узнала, барабан застопорен. и все.

Так же было обнаружено, что клей не держит тесьму на материале штор и они чуть не выскочили. А это я как раз придумал использовать БФ-4, вместо момента. это была ошибка. Но тенженция мне не понравилась, даже с нормальным клеем, поэтому обе борки были разознуты и в тех местах нитками пришил тесемки к шторкам. Борки закрыл.

Ну а теперь можно красиво завершить фотками сборки.

Измерен рабочий отрезок, проверен на своем объективе от топкона.

Изготовлена(и спроектирована) проставка под байонет, 3д принтер выручает.

За сим все. Извинения принесены, фотоаппарат вручен, и вроде как уже даже испытан.

Рецензия на экзакту -в который раз убеждаюсь что люблю их не зря. Пусть и был недосмотр по рычагам зеркала, но ошибки неизбежны, когда встречаешь что-то впервые. Конкретный экземпляр еще и в очень крутом состоянии внешне, а теперь надеюсь и внутренне. Был удивлен, что на экзактах было прыгающее зеркало. Зауважал. Правда из-за изменившегося механизма взвод не такой как на классических экзактах. Рад, что попалась такая в ремонт. Это вероятно самая жирная экзакта из всех выпущенных.

Всем добра, берегитес ебя. телега по вопросам ремонта - ekilevph

Добрых новогодних праздников. В конце года времени было мало, поэтому на освещение ремонтов тут дойти не мог, только краткие записи в телеге.

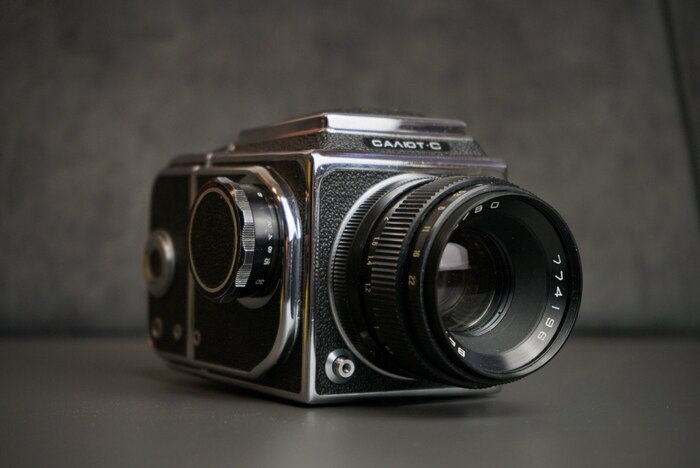

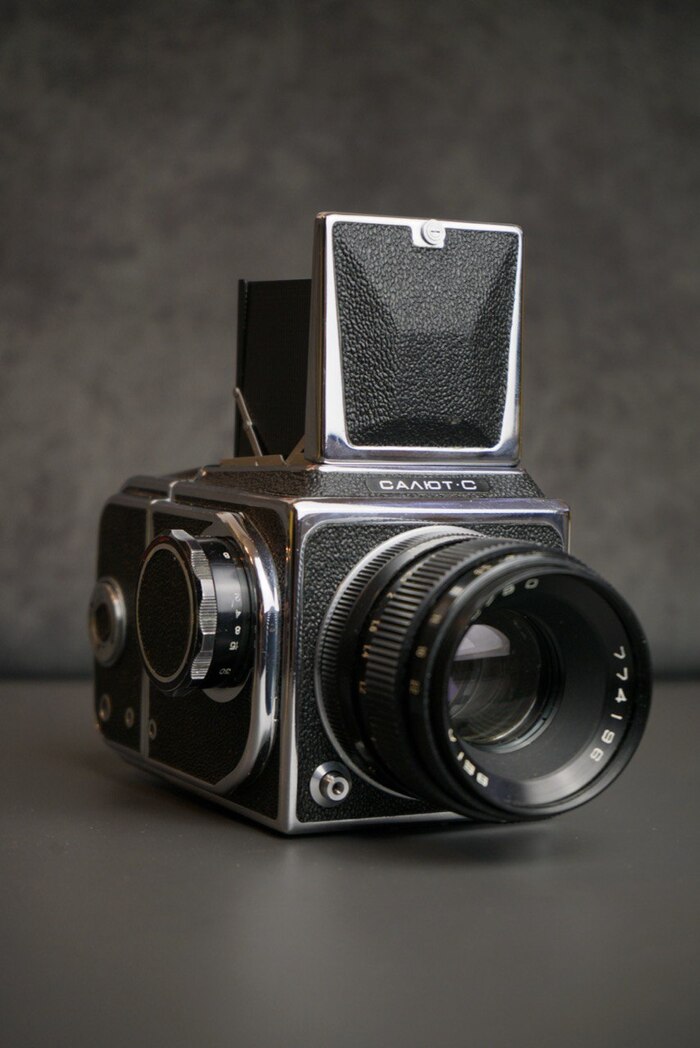

Фотоаппарат во владении у меня, был куплен не рабочим но буквально за пол часа без разбора был оживлен, не работала только выдержка 1/15, но зная какие муки вызывает переборка аппарата, оставил как есть. Казалось бы победа, но спустя год он таки помер, при чем ровно в тот момент, как я решил зарядить новую пленку)

Порвалась тесемка шторы, и спасибо что не посреди рулона пленки) Штош, делать нечего, надо лезть внутрь.

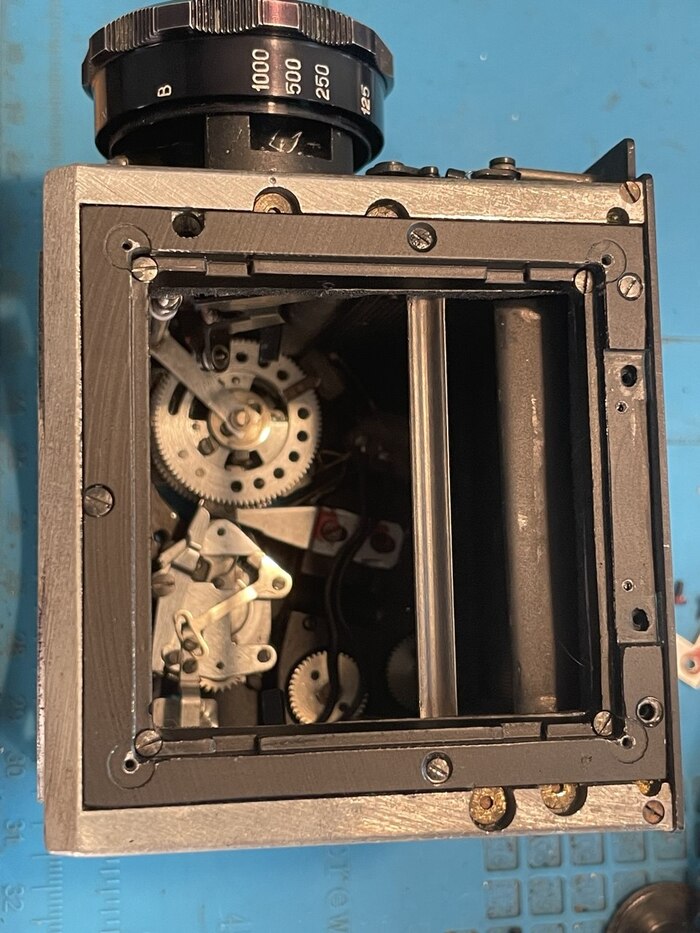

На этом этапе хотелось бы уточнить, что на фотке видно 2 шестеренки(там есть еще и третья внизу). Установить обратно блок с задающим диском нужно ИДЕАЛЬНО попав а нужные зубцы шестеренок. При этом просунув под рычаг зеркала. При этом как видите, видно что ты делаешь не очень хорошо. Очень удобно сделано, ставлю лайк.

И снимаем рамку кадрового окна(черная сзади. Тут собственно и видно проблему. Гильзу уже снял.

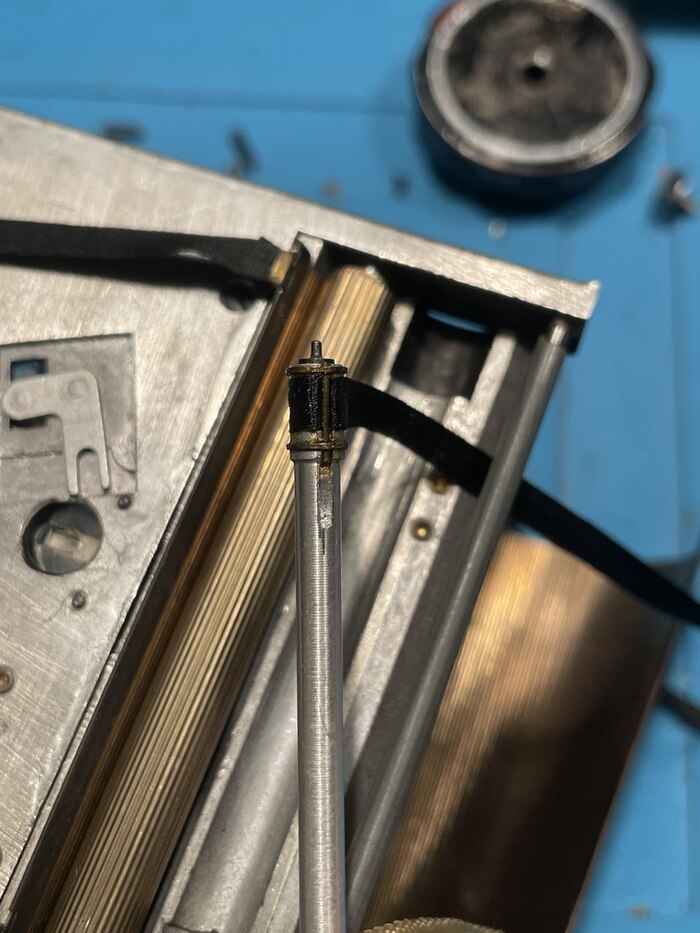

Странно что я не сделал фото самой тесемки, но да бог мне судья) Особенность конкретных белых тесемок в том, что они толстые очень. Новые мои конечно тоненькие, для кинематики придется много подкладывать под ось.

Меняем тесьму!

Ответная часть крепится на гильзе своеобразно, не приклеивается ка обычно. На гильзе есть проточка. Тесьма прижимается штифтом в протоку, и оный штифт фиксируется кольцами сверху и снизу. Опять же - не удобно. Нижние колечки я вообще растянул, пытаясь поставить на место, пришлось их подклеивать, чтобы не соскочили.

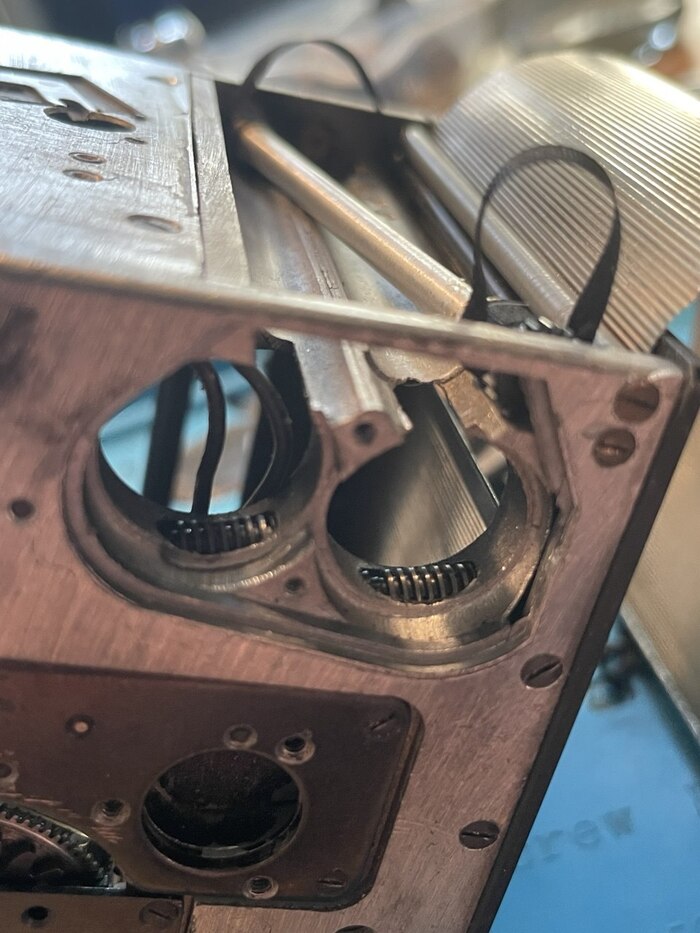

Далее у меня была морока с натяжением шторок. Тут видны уже обе новые тесемки. И снятый блок пружин штор.

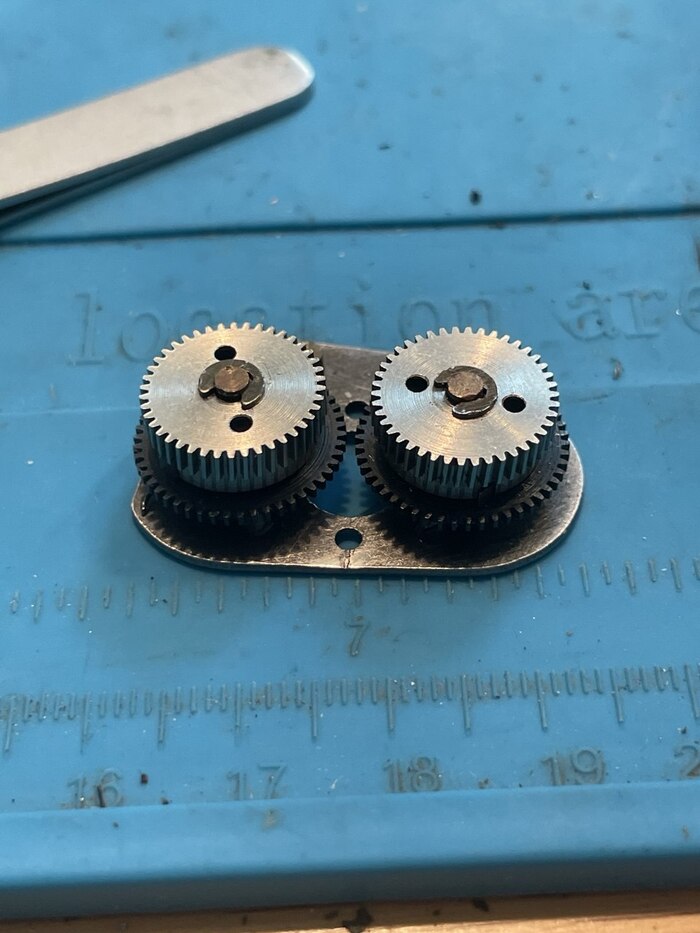

Выглядит как бинокль, вставляющийся в паз.

Далее все собрал, натянул, пощелкал, и заметил что порвалась шторка.

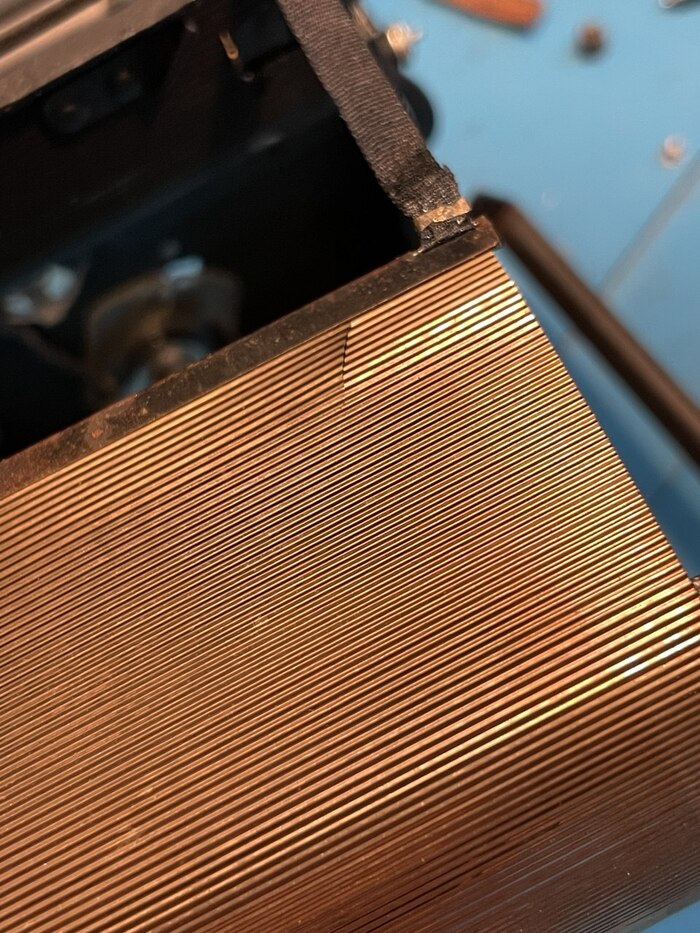

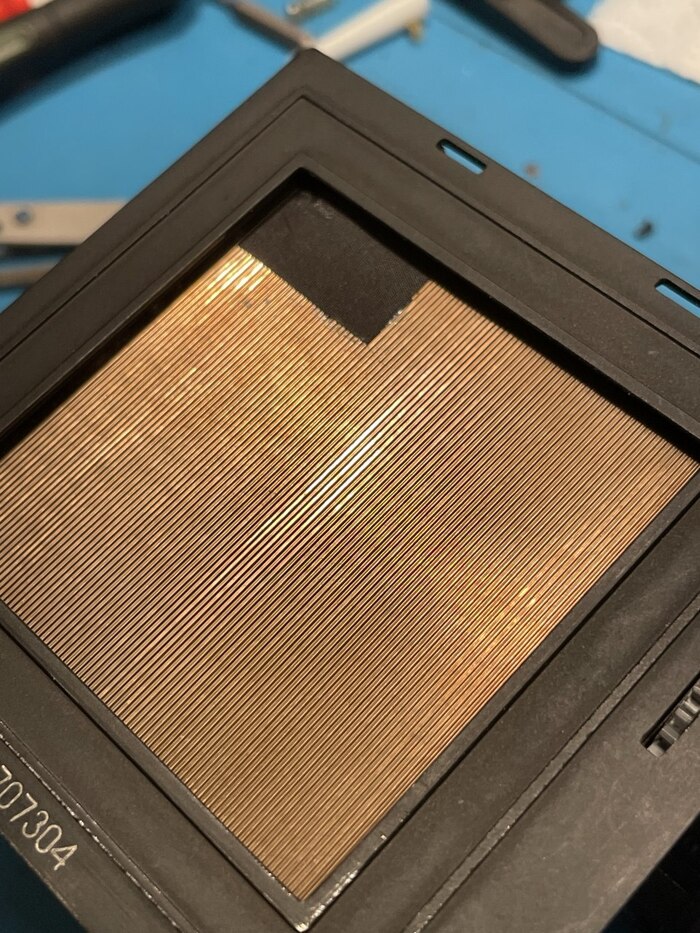

А его ведь не было. Почему, это я виноват? Посмотрел предыдущие фото, когда штора целая и я только меняю тесемку, можете увидеть там микронадрыв у борки. Я думал это соринка сначала, ан нет. Шторка сделана из очень нежной фольги, В момент обрыва тесемки шторка повисла только на одной стороне, и криво встала. Шторке это не понравилось, и появился надрыв. Который неизбежно увеличивается. Менять шторы пока в планы не входило, поэтому решил проблему не очень изящно, но функционально - заплатка с запасом по месту надрыва. Так мы зафиксируем и это место, и не дадим свету пройти. Так это выглядит уже после установки рамки кадрового окна.

Далее был заменен поролоновый демпфер зеркала.

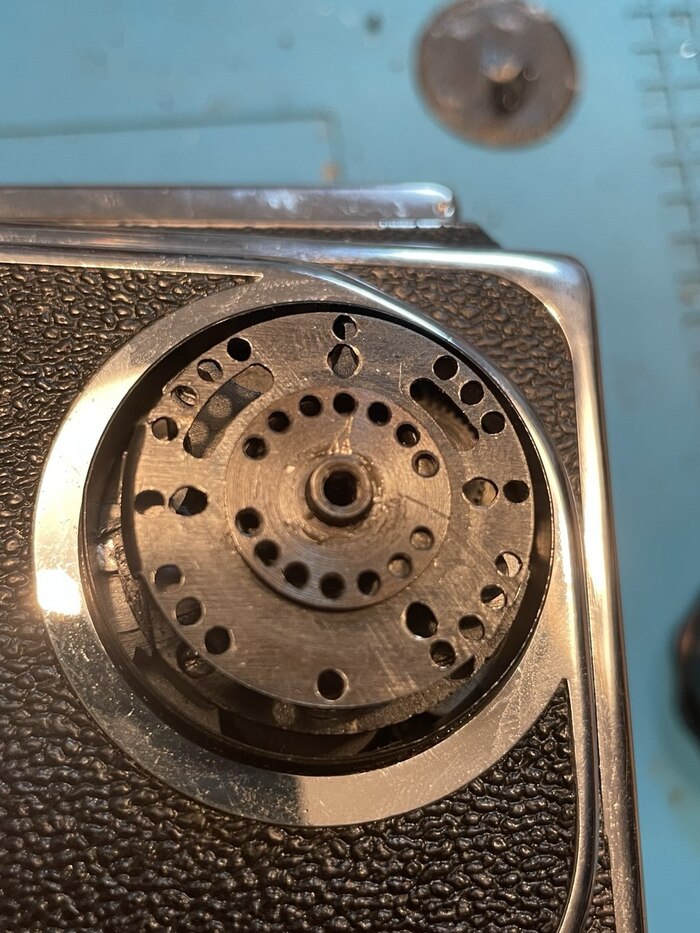

А вот теперь самая душная для меня часть. Как я писал вначале, для работы аппарата чрезвычайно важно правильное положение блока выдержек и взвода. Поэтому ставим ручку на фотоаппарат еще без корпуса, когда все удобно посмотреть.

И тут долго, упорно, поглядывая в мануал разбираемся что куда и как должно встать, чтобы работали выдержки. И работали правильно. Дело в том что те 3 шестеренки отвечают за разное, никак не связаны, но их крутит этот блок в ручке. И за один оборот этой ручки нужно и прокрутить шестеренку продвижения пленки в кассете, чтобы конец хода совпал с ее упором, и две шестерни взвода затвора и штор. Самое тяжкое это именно шестерня связанная с диском выдержек на дне аппарата. Для меня подбор нужного положения зубчиков был потен. При неправильном положении выдержки будут какие попало, при этом и спуск не всегда будет возможен. Привет и спасибо Вите Хассельбладу за конструкцию. Надежность, Удобство - это все про него. Но мы его любим и таким.

Ну и финальное фото с виновниками этого ремонта.

В итоге все заработало. Помните я говорил что не работает выдержка 1/15? это вот не подобрали правильное положение зубьев, когда в него лазили до меня.

Остается лишь молиться, что б он работал и дальше. Хотя в целом уже не так страшен черт, когда влез внутрь. Кстати у меня не удавалось натянуть первую шторку так, чтобы работала 1000 выдержка корректно. Никак. Собрал - стало лучше, но не идеально. Фотик полежал месяц. Теперь все работает.я не наврал ахах. Что это было - я не знаю. Поэтому традиционно в ремонт салюты не беру. Возьму, только если у вас будет какое-то нездоровое маниакальное желание отнести именно мне, что странно при наличии других людей, которые их ремонтируют и им это даже нравится)

Всем бобра, традиционно берегитес ебя.

Проблема оказалась конструктивная для этого перфоратора - так или иначе встретилась еще на нескольких

Смотреть на контакт под большим пальцем. При работе контакт нарушался, перфоратор вырубался. Есть подозрение, что и плата скорости (объединенная с кнопкой) горит из-за этого.

Лечение - две капли припоя

После этого деффект полностью пропадает. А вообще перф не особо понравился. И конструкция хилая и запчастей мало (а те что есть неоправданно дорогие)

ps на удивление щетки были живые (износ - четверть), в продаже есть только с держателем, но легко меняются и отдельно. Перфу два года
