Принесли вот такой интересный фотоаппарат на ремонт(замена штор). Спойлер - понравился!)

Значит что это такое - Зеркальный(!) японский фотоаппарат для кадра 6х9 (см). С мехами для большого диапазона фокусировки и шторным затвором! Да, меня просвятили уже, что были шторные затворы и больше(я не знал ранее), например Graflex выпускал камеры Speed Graphic формата 4x5(это уже в дюймах. для форматных аппаратов уже всегда считают в дюймах), но у графлекса шторные затворы своеобразной конструкции, немного другая кухня. Но тот же Graflex выпускал камеры и 5x7(это гигант просто) с зеркалом и шторным затвором. Это я к чему - такого размера шторные затворы и зеркала - большая редкость. Этот фотоаппарат имеет некое пограничное положение - уже человеческий затвор и зеркало, но все еще не малый размер.

Вот для сравнения молоформатный Olympus OM-1 и обычный среднеформатный 6х6 Hasselblad.

Вот кстати шторку от малого формата положил сверху. Ну колосс!

Пришел в весьма бывалом внешнем состоянии. Разбираем!

Если снять ручку и панель - механизм там такой

Раздеваем дальше

По левой стороне все. Теперь правая

А вот если доснять остатки оклейки и открутить панель - механизм общий такой.

Снимаем заднюю панель. Теперь может вынимать шторы

Собственно состояние штор.

Сверху тоже снял шахту, и фокусировочный экран. Его удалось просто выдвинуть назад, не нарушая регулировки в будущем, так проще будет настроить. Тут он стоит хитро - для компактности зеркало и экран находятся под углом.

Зеркало в целом в нормальном состоянии, но грибок проел амальгаму местами.

Светозащитная тряпочка осыпалась так же как шторы.

Так же заметил что в объективе диафрагма не открывалась больше 5,6. Обсудили с заказчиком фронт работ, кроме всего решено зеркало все же ставить новое красивое. Штош, начнем приводить его в порядок!)

Начать решил со всего фокусировочного, первым пошел объектив. Снял линзоблок. Проблема в целом уже видна.

А вот собственно в чем причина

Как видите 2 лепесток уничтожен, второй подзамят. Так же из других двух выпали оси. одна из них видна выше, цилиндрик такой. При чем одной оси внутри уже не было, видимо его разобрали уже чтобы вытряхнуть то что болтается и продали в таком виде.

В общем причину этой поломки вижу такую. У объектива нет конструктивно упора, если крутить в сторону открытия диафрагмы. Упор - естественное сопротивление лепестков. При этом если объектив закручивать, именно за это кольцо и в таком направлении легче всего крутить, тем самым испытывая лепестки диафрагмы на прочность.

Самый убитый лепесток отложен, остальные поправлены, оси вклеены, все вымыто и собрано назад. Дополнительно в механизм подложил кусочек пластика, тем самым сделал так нужный упор. Теперь все работает, но нужно быть впредь осторожно с ним. Отсутствие одного лепестка видно, но никакой лишней щели не получается, что прекрасно.

Далее Зеркало. Механизм перебран и промыт, зеркало снято, остатки тряпки отколупаны.

Новое зеркало вырезано. Красота?

Новая тряпочка из шторной ткани так же вырезана и приделана.

В корыто для зеркала приклеивается. Так же в корыто приклеивается демпфер зеркала, на фото его еще нет.

А вот и накрыто зеркалом сверху. Ну лепота! Главное с размером тряпочки не прогадать, т.к. при закрытии зеркало ныряет назад, поэтому в открытом положении тряпочка топорщится.

Накрываем фокусировочным экраном и вообще красота. Достаточно светлый для экрана без коллективной линзы. И фокусироваться легко. С механизмом фокусировки и зеркала закончено.

А далее самое вкусное - затвор. Шторы загадили все вокруг. Шторные затворы на малом-то формате все вокруг загаживают, а такого размера - в разы больше.

Борки(металлические края штор) согнуты в два раза, а не один, как я хотел. Такую борку очень сложно раскрыть, а в таком размере сделать это аккуратно и приклеить туда шторку ровно невозможно. Борка изгибается дугой, и ее не выпрямить пока не согнуть обратно. Распрямлять полностью нельзя - металл лопнет.

Принято решение сделать борки новые, а штору обернуть вокруг, как на старых затворах(не только старых, для более мягкого звука работы это делали и в 70х).

Собственно вырезаны новые борки, тесемки, шторы.

Все это наклеено на оси и гильзы

Подготовлено пространство для установки. Установлен декоративный щиток.

Ну и собрано

Так на мой взгляд выглядит уже не стыдно) Дальше долгая настройка, чтобы все работало как надо. Механизм попался капризный - пружины гильз очень устали, поэтому добиться приемлемой выдержки было не просто. Механизм фокусировки был без особых вмешательств помыт и смазан.

Собственно сборка. Фотоаппарат мне понравился, и вне общей суммы ремонта решил переклеить обшивку на нем по корпусу, ну навроде подарка. Старой оклейке плохо, фотоаппарат хорошо работает, и хочется чтобы он и выглядел хорошо.

Кружок кройки и шитья открыт!

Боковые панельки вычищены. Ну так же намного приятнее?

Чем вот так)

Собственно по всем элементам были размечены и вырезаны шкурки. Даже наклеены! По задней част - старая щетка-уплотнитель кончилась, на ее место купил новый подходящий материал, но он тонкий, всего 1мм вместо старых 3. Для восполнения зазора была из пластика напечатана вот такая рамка.

А вот уже и рамка с наклееным уплотнениеи.

Собственно фотоаппарат очень понравился по конструктиву, интересный, необычный. По механизму выстрадал из него 1/500 скорость затвора как 1\400. Дело в том, что у него затвор изначально медленный, выдержка синхронизации 1/20. А тут пружинки совсем слабые, он двигается еще медленнее своего номинала. Щель получается совсем маленькая, но меньше сделать уже нельзя - получаются артефакты. А с такой получилось все еще держать кадр равномерным. Лучше не сделать, и надеюсь шторы не ослабнут со временем. Но такое возможно, постарался владельца об этом предупредить, дополнительная подтяжка возможно потребуется, если какая-то из штор ослабнет.

Ну и финальный вид!

А вот та самая пимпочка на левой панели!

Это на самом деле метка положения взводной рукоятки. На самой ручке есть красные полоски, и напротив метки это как раз нейтральное\взведенное положение ручки. Прошлая шкурка была наклеена прям поверх, а тут я все ж повторил все отверстия. Мне ооочень нравится эта милая деталь. Не какая-то позорная наклейка, а металлическая метка, приклепанная к корпусу, но стоящая заподлицо с кожей.

За сим все, аппарат возвращен владельцу, надеюсь не подведет.

По поводу ремонтов ваших аппаратов телега и вк- @ekilevph

Всем добра и традиционно берегитес ебя.

Всем привет, наконец мои шаловливые ручки добрались до этого творения шведских инженеров, а то все ссылки да отсылки, а тут наконец поковыряюсь, разберусь что к чему и поимею свое мнение на сей счет. Ну и смогу брать ваших пациентов в ремонт)

Итак, покупался с проблемами в затворе, со сломанной шахтой. Объектив брал отдельно тоже не первой свежести, присутствует раскрейка по краю переднего линзоблока, но по Rolleiflex уже понял что это совершенно не страшно.

На самом деле затвор заработал нормально как только я нажал на рычаг предподъема. Внутри сразу начал болтаться какой-то винтик. Предподъем не работает.

Начнем ремонт и изучение! В конце коротко напишу свое мнение по нему.

Вынимается из корпуса очень легко. 7 винтов буквально.

Из первого что бросилось в глаза - левое колечко на шестерне. Оно кем-то модифицировано, отрезана центральная часть, поэтому смысла никакого сейчас не несет. Это маховик для шторок затвора, чтобы не хлопали сильно. Выточу на токарном новую деталь, как только будет в руках пример оригинальной.

Раскидываем детали, коих не много на самом деле. Обнаружил что паразитная шестерня выела свою ось достаточно существенно. Но критически важной функции она не выполняет, так что люфт пока не считаю страшным.

Передняя панель вот так выглядит. Уплотнитель рассохся, повсюду пыль.

Упражнения начал с шахты - кроме рассохшегося демпфера заметил что зеркало болтается в своей рамке. Сразу вспоминается Bronica, где ровно такие же возрастные проблемы в камерах. Видимо Зензабуро поскольку делал камеру с оглядкой на Хасс, то и такое техническое решение повторил)

На корыто взамен иссохших приклеиваем новые уплотнители:

Так же переклеены конечно же уплотнители прилегания зеркала. Ювелирное нарезание узких полосок и укладывание их в заранее вычищенные щели.

На передней панели уплотнения и маленькие кусочки под задний затвор тоже переклеены.

На вынутом зеркале виден день рождения фотоаппарата - 28 марта 1968 года.

В собранном виде задняя панель со шторками затвора и зеркалом

Шторки затвора подогнуты, чтобы плотно закрывались. После установки демпфера они немного топорщатся, но не топорщатся сами по себе.

Все детали на столе выглядят так.

Все детали вымыты, смазаны, собраны взад

Малое количество деталей сначала кажется несерьезным и обманчиво простым. Чтобы все собрать надо разобраться как оно все работает, взаимосвязи некоторые интересны. После этого конечно все становится достаточно просто.

К моменту сборки был приобретен как раз объектив, чтобы проверить уже фактически.

Основное дело после предварительной сборки - сопоставить шестерню привода отвертки взвода объектива с шестеренкой от ручки взвода. Влияет на несколько вещей сразу, но для регулировки заботливо дали и регулируемый язычок стопора и паразитную шестерню с большими регулировками.

При всем этом основная проблема не ушла - предподъем зеркала не срабатывает. Поломав долго голову, пришлось воспользоваться мануалом. Ну штош, ту я искренне недоволен реализацией этой функции. Уж больно это выглядит ненадежно. Но все же решено интересно. Опишу, вдруг кому интересно всякое такое инженерное.

Синяя деталь - ее нажимает кнопка предподъема. Красная деталь - активируется кнопкой спуска. Она нажимает защелку, спуская механизм, а так же своим плечом позволяет синему пеньку сдвинуться вверх, а это стопор шторок затвора. Вверх - открыть шторки, вниз - закрыть.

Идея механизма в том, чтобы нажимать рычаг спуска не полностью, до того, как сдвинется стопор шторок затвора, но уже спустится основной механизм, удерживающий затвор взведенным. Таким образом затвор прокрутится, зеркало поднимется, но механизм застопорится уже другой системой, ведь шторки закрыты. И дальнейшее нажатие спуска нажмет уже полностью красный рычаг, задний затвор откроется, и механизм под воздействием пружины сможет провернуться дальше, производя спуск.

По синей детали видно, что она поджимает пружиной стопор шторок, и имеет упор, выше которого не пойдет. При своем ходе она нажимает на механизм под черной шестерней раньше чем красная кочерга. Но при этом она все-равно толкает ее собой. Но зачем? А вот тут и есть механизм блокировки. И ВСЕ зависит от зеленой детали, которую должно в нужный момент времени как раз расклинивать там, При этом не мешать при взводе. Т.е. по существу можно было и не перебирать весь фотоаппарат - но я таким образом изучал конструкцию и теперь ее хотя бы понимаю. Ну и попутно заменил черную смазку и уплотнители.

Когда все проверено - капнул краской на винты по технологии. Учитывая что некоторые были ослаблены, а один и вовсе выпал и болтался в корпусе - штука нужная здесь, не просто так.

Ну и запердолено обратно в корпус. Следующий на очереди был магазин для пленки.

При внешнем здравии накладывал 1 и 2 кадр. Обнаружил что упор счетчика кадров уже неродной и болтается

Так же обломан кончик трещотки чтобы пленка не прокручивалась назад.

Но инженеры приклепали ее намертво, так просто ее не снять. Поэтому бормашинкой она выгрызена по месту, выглядит это плохо, а потому не показано)

Упор сдвинул как это возможно и приклеил. Вроде как наложение первых кадров ушло.

Шахта!

К счастью просто оторвали, клепки на месте. Вставил назад, расклепал как мог. Капнул на всякий случай клеем. Будет ли держаться? не знаю, но пока работает.

Ну и собственно все. Этот красавец восстановлен.

Впечатления по фотоаппарату такие.

Механика - на моей памяти первый фотоаппарат вообще, с явным ощущением что его проектировали с учетом обслуживаний. Это и возможность разделять детали коробки на отдельные узлы, это и удобная регулировка, это и точки смазки в редуктор передний как у меня на токарном. Кроме странной реализации предподъема и использования клепаных осей там, где этого можно было не делать - все сделано на возможность постоянного обслуживания и ремонта. Качество изготовления высокое.

Дизайн - Это величие. Одна из икон стиля, очень гармонично. Не просто так его не меняли до последних годов выпуска. Предвосхищая сравнения с Салютом - Салют сделан с Хассов 1600\1000 серии, которые все же чуть чуть другие. Они мне не нравятся. Поэтому не очень корректно сравнивать Салют с 500 серией. Но если сравнивать - Увы разница видна. Удивительно как они похожи, но насколько же те мелкие детали, что тут другие - важны. Насколько же это не ломает дизайн. И мне оч нравятся вот эти ранние корпуса. В середине выпуска 500 C/M верхние углы снова оквадратились, а вот эти мягкие края мне оч нравятся.

Эргономика - высочайшая. Он очень маленький для 6х6 фотоаппарата, сопоставим с Rolleiflex TLR. Тяжелее, но при этом практически неубиваем, можно брать за любую деталь одной рукой, нести как угодно, легкие удары в теории не страшны. (Применимо и к Салюту.)

Тактильность и звуки - очередной пример внимания к деталям. Есть вот эта черта крепких фотоаппаратов немецкой школы и как видно шведской тоже - все крутится с адекватным равномерным и прогнозируемым усилием, нет странных тресков, щелчков, резко переменчивых усилий на ручке, когда не понимаешь, фотоаппарат взвелся или сломался?). Спуск тоже приятный на звук. Нет расхлябанности, ничего не трясется. Шахта открывается одним движением (привет Салют). При одинаковой внешности пипки открывания - ее не надо поддевать ногтем, будто ты выковыриваешь ее. Шахта сделана крепко, нравится, хоть она и старой модели.

Тактильные и звуковые ощущения это на самом деле основная вещь, отличающая фотоаппараты друг от друга кроме дизайна. Всякие эти Объективы и прочее - второстепенно для любителей и энтузиастов, а вот процесс общения с фотоаппаратом действительно может отличить одного производителя от другого. Этим и отличаются культовые фирмы как правило немецкой школы от прочих. Мне нравится Салют. И мне очень нравится Bronica, например. Но взвод салюта - я бы не назвал что это приятно и дорого (спуск кстати нравится из-за характерного "вжух"). Броника взводится вовсе как что-то, что вот вот сломается - хрустит, пердит, щелкает - и это нормальная работа, просто последовательность механизмов приводимых в движение создает этот купаж, который сильно контрастирует со взводом Rolleiflex, Hasselblad, Voigtlander, Leica.

Вместе с Rolleiflex SL66 ставлю в топ 6х6 SLR камер. Выбирать между ними? Не стоит, каждая прекрасна.

В работе тоже проверил, но по большому счету замарал пленку, никаких идей и вдохновения честно говоря не было. По сути проверил техническую составляющую без творческой.

Хотя разве кто-то сомневался как рисует планар? Вряд ли. В фокус попадает, а это все что зависело от меня по техничке). Кстати удивительно, но я прикрутил фокусировочный экран при сборке на глазок, а как дошло время до юстировки удивился что он попал точно в цель! Какие шансы на такую случайность я не знаю, но приятно!)

По поводу ремонта ваших камер пишите на тг (вк такой же) - ekilevph.

Всем добра и берегитес ебя.

Приходила в ремонт вот такая броника, старшая сестричка моей, прямой предок

Проблема классическая для броник тех лет - много уплотнений и прижимов сделаны из поролона, со временем он рассыхается, как основной итог- сбивается фокусировка, ну и повсюду мусор.

Для начала глянул что сверху, там торчат какие-то неровные края мочалки - видимо с прижимом фокусировочного экрана уже разбирались.

Фокусировочный экран собирается из бутерброда - отдельно линза френеля, отдельно матовый экран. Снизу поджимается пружинкой, сверху через поролон придавливается на упоры. Регулировок не нашел, стало быть тут все в порядке, просто меняем уплотнитель.

Заодно кстати видна шторка, закрывающая визир - сделал фото в момент спуска.

У него вообще довольно необычная механика и траектория движения зеркала. Многие производители тогда боролись за яркий видоискатель без виньетирования, и зеркала надо было делать большими - но вот проблема, большое зеркало уже так просто классическим образом вверх не поднять -мешает объектив. Поэтому придумывали хитрые траектории зеркал, а в моей EC=TL сделали систему классической, но разрезали зеркало на две части - одна падает вниз, вторая классически вверх. Тут же шел поиск конструкции, и это конечно надо видеть вживую!)

Я постарался заснять движение зеркала в замедленном виде. Зеркало подныривает вперед вниз под объектив, сверху накрывается пластинкой (с вырезом под объектив), которая до этого стояла за ним вертикально (чтобы закрыть зеркальный слой), а визир сверху затягивается гибкой шторкой (чтобы не было засвета извне). Происходит экспозиция, и все возвращается взад)

А вот и основная проблема в фокусировке кстати. Раз сверху все норм, значит проблема в самом зеркале. Зеркальный элемент на самом деле болтается в коробочке, но прижимается поролоном на дне коробочки вверх в трех точках. Поролон истлел, зеркало стало болтаться, фокусировка съехала.

сверху прижим тоже новым поролоном сделан.

Из уплотнителя задней крышки так же вычищены остатки поролона, которые могли попадать внутрь и царапать пленку. Тоже заменены. Теперь засветы от солнца и попадание пыли там исключены.

За сим все, в остальном аппарат полностью рабочий был, возвращен владельцу. Вот фото на память рядом с последним фотоаппаратом из этой серии у Bronica. Нравятся мне их дизайны, приятные

всем добра, по поводу ремонтов - телега и вк @ekilevph

Всем привет, штош, Роллеи запали в душу, как говорится - никому не скажу, но знаки будут. Так что сегодня будет полный ребилд очередной модели.

Так, для начала обращу внимание еще раз, что Роллей как производитель мне оч понравились с точки зрения и качества изготовления, и дизайна, и инженерии. Это Компания которая открыла такой вид фотоаппаратов как TLR, и действительно делала лучшие, из созданных когда либо TLR. Именно поэтому с желанием прощупать их, поразбираться, я покупал очередную модель, и каждый раз не разочаровывался в самом аппарате. У меня были посты о ремонте MX-EVS , Rolleicord Art Deco , и Automat model 2 и даже роскошный и необычный однообъективный SL66.

В общем это я к тому, что желание поковыряться в легендарных моделях E и F серии было последовательным и основательным. Это как поставить точку в давнишнем споре. Слишком много обсуждений всех моделей, но я бы хотел иметь свое личное мнение на счет каждой из них.

Касаемо пациента - прибыл в отвратительном состоянии внешне -мятый местами, подкрашен краской прям поверх кожи, расклей передней линзы, отвалившаяся задняя крышка, все крутится туго НО работает!)

Модель эта 2.8E, т.е. объектив самый светосильный из всех, и схемы Planar, обладающей так же лаврами легендарности. Экспонометр встроенный но несовмещенный (не работает уже). Остальные функции как Автоматическое начало пленки и совмещенный взвод конечно так же имеются традиционно для Роллейфлекса.

Немного времени и вжух, скинул морду и боковушки.

А вот еще и кольца крутилок на морде разобраны. Заодно уже и перекрашена (морда, о чем позже).

Фиксирующего винта затвора не было, но краска-метки нетронуты, затвор кажется еще не разбирали. И в дальнейшем это везде будет заметно - При внешнем уродстве, внутрь особо не лазили, мы тут одни из первых)

Сзади переднего стандарта ошметки чего-то истлевшего:

И остатки этого же на корпусе:

Снимаем узел взвода и перемотки. Он настолько традиционен, кажется он практически никак не поменялся за столько лет. Но он идеален, тут и улучшать нечего на самом деле.

А вот и фокусировка по правой стороне.

Снимаем все, моем, раскладываем на столе

Теперь чистый, готов к смазке и сборке.

Собственно сборка в обратной последовательности. Смазка прозрачная, поэтому вид немного странный.

С корпусом разобрался, теперь затвор. Снял линзу и отделяю от переднего стандарта.

Снял затвор, вынул его из корпуса.

На фото выше уже видна огромная проблема, которую я не заметил. Это бы сэкономило часа 2-3. Диафрагму тоже вынимаем, все разбираем, все лепестки тоже промываем.

А теперь проблема. Так выглядит затвор для сборки. Вопрос. куда исчезли 3 оси?

Да, все верно, они расклепались и при разборке выпали. На той фото видно что как раз 3 оси стоят криво. Но я искренне не знал что они могут когда-то выпадать!!

Следующие 2 часа я потратил ползая, ища эти 3 оси на полу. Две я нашел почти сразу, но третья... Вспомнился идеально подходящий мем.

Но я нашел и третью ось все же! Оси были вставлены и прихвачены клеем. После сборки даже если они опять отвалятся - их прижимает с двух сторон, никуда не денутся. Собрал диафрагму

Установил лепестки в затвор и собрал его в корпус обратно.

Вот так чистенько стало.

Следующая проблема - уплотнитель между передним стандартом и корпусом(от света). У меня остались непонятные ошметки, но удалось найти как он должен выглядеть в интернете

Штош, повторим. Взял мягкую шторную ткань, накрутил и приклеил к одному колечку.

и ко второму по месту

Собственно вот, работает.

Раньше-то это была обычная бархотка ходящая по цилиндру, а тут видимо из-за геометрических проблем пришлось что-то новое изобретать. Вот такая вот манжета. Устанавливаем затвор и новую манжету на передний стандарт.

Устанавливается вот так, и аккуратно поджимая, он защелкивается в корпусе. После этого можно уже накрутит задний линзоблок (с ним установка невозможна).

Еще по нюансам - отсутствовала стекляшка счетчика кадров - нашлась внутри сломанная. Вырезал и вклеил новую.

В целом по основному ремонту все. Остались проблемы в чуть закисшей шкале глубины резкозти в ручке, но разобрать это можно только расклепав, не захотел пока что этим заниматься. Промыл как мог и собрал

По экспонометру - перебрал гальванометр застрявший(на фото этого нет) -

Расклинил, двигается свободно, но не идеально. Почему застрял - потому что стекляшка была разбита и он подгнил, получил порцию грязи.

Селен оказался мертв. На замену решил вставить от зенита, подрезав пластиковый корпус.

Теперь связка работает, но показывает погоду на марсе, т.к. гальвонометр рассчитан под другой элемент, у советского чувствительность и диапазон сильно сильно другие увы. А гальванометр так легко не поменять, схожих габаритов ничего пока не нашел.

Кольца передней панели промываются

и собираются

Панель как и говорил подкрасил подкрасил, как и остальной фотоаппарат кстати.

Основание колечка крепления фильтров тоже покрашено.

Спустя время держится ли краска на алюминии по ребрам? -нет, но это все еще лучше чем покрашенное кисточкой поверх всего черным глянцем хрен пойми что, еще и мятое.

Собираем.

Осталось решить вопрос оклеек. Фото плохо передают проблемы, я и по фото ауккциона плохо представлял что меня ждет, но это воистину отвратительно. Передать сложно

Как-то так. оно все было. Крышка кстати отваливалась, у нее была выбита одна из осей. Вклеил новую из медного провода, шо поделать.

С оклейками решил так. Кожу делать не хочу, натуральная кожа такой фактуры если и существует в нужной толщине, то ее не найти так просто. Винил тоже не оч, и толстоват. Но помятуя что были Rolleiflex GX серии с оклейкой под кожу змеи, и это выглядит не плохо, я вспомнил где видел в продаже такую текстуру. И кстати я не единственный, кто оказывается так придумал. Пока что это самый лучший вариант по качеству и виду.

Так что спустя пару часов кружка кройки - финальный результат.

В естественнной среде это как-то так смотрится.

Так же захотелось по-быстрому сделать аналог Роллейнара для бедных, у меня есть набор линз Voigtlander Fokar, сам бог велел попробовать. Спроектировал вот такой корпус и распечатал

На фотоаппарат надевается традиционно с поворотом.

Для теста заряжал пленкой, хотел проверить работу самого аппарата, работу фокусировочной насадки, и как снимает планар с расклеем. В целом я уже знал что он никак не проявляется без солнца прямо в линзу, но все же.

Фото на насадку:

И без насадки обычное фото.

В целом фотоаппаратом доволен, снова в строю, пользоваться уже приятно) Жизнь его помотала, но не добила!)

Касаемо рецензии по номенклатуре Роллейфлексов могу тоже что-то сказать. Все люблю, все уважаю!) 2.8 тяжелее, чем 3.5, стоит ли увеличение массы половины стопа экспозиции - каждый решит сам. Надежность старого Automat выше более новых E и F серий, т.к. нет ничего лишнего (это если не говорить о Rilleicord, где вообще все вырезано). Фотографии же прекрасные можно делать на что угодно, фотоаппарат в этом вопросе совершенно не главное. Сейчас фотоаппарат это прежде всего то, чем приятно пользоваться, что приятно крутится, вертится и щелкает, на что очень нравится смотреть. И стоит ли эта тактильность и история той цены, которую за нее просят - каждый решает сам.

За сим все, по поводу ремонта ваших фотоаппаратов есть телега и вк, пишите @Ekilevph

Всем добра, и традиционно берегитес ебя.

Пришел в ремонт вот такой красивый фотоаппарат

Основная причина ремонта - заклинил затвор. Взвод посередине застрял, лепестки затвора полуоткрыты.

Разбираем! Снимаем передний линзоблок.

Первое что меня встречает - отсутствует стопорный винт крышки затвора:

А винт этот важен, без него крышка проворачивается(на ней реализованы и щелчки выбора выдержки), и кольцо выдержек слетает, от чего может произойти всякое нехорошее. Тут явно кто-то был. Как обломили приклепанный винт не знаю, но очень грустно, вижу такое впервые пока что.

В самом затворе ничего не клинит, поэтому снимаем уже сам затвор.

А вот найден и виновник клина под затвором! Винт выпал из хвоста затвора и попал под привод взвода, вот он и заклинил.

Но выпал из затвора не только один винт. Так же выпал обломыш ограничителя хода привода диафрагмы. На фото слева внизу.

Винт вкручен обратно, конечно же. Ограничитель затвора легко не починить, поэтому с владельцем договорились что он в целом не очень сильно нужен, просто если будет желание что-то дергать через силу - не надо)

Без затвора ручка взвода стала нормально двигаться, но меня напрягла ее странная работа. Далее раскидал привод взвода

Привод очень интересный, необычный. Организован толкателем в дне. И причина неправильных ощущений в нем:

Толкатель этим вырезом надевается на заклинивший ролик, который при движении толкателя перемещается по дорожке и взводит фотоаппарат. Как видно толкатель слетал, и ролик наел себе кривую дорожку, в которой застревал.

Прибил молотком расклепанное место, обработал наждачкой для плоскости ровной. Поскольку половина толщины еще дивая - толкатель был поправлен, чтобы всей плоскостью работал по ролику (ролику вернул подвижность)

Низ собран, теперь работает как надо.

По затвору - традиционно промыт замедлитель, в остальном порядок. Был чуть прочищен, установлены слетеышие пружинки (как я говорил,, у затвора слетела крышка без винта, поэтому он начал сам себя деактивировать). Но хоть ничего не обломал, а мог бы.

Затвор установлен обратно. С винтом крышки проблема, тела ОЧЕНЬ мало, я нарезал резьбу и сделал специальный винтик со спилом, но к сожалению там меньше витка резьбы, она не держит ничерта. Но я обработал винт фиксатором резьбы по всей плоскости и посмотрел, что блок линз собой чуть прижмет винт и не даст ему выпасть. В целом более ничего от него не требуется, от проворота защищает.

Да, жаль что так, но я пока не придумал как это решить лучше. Никогда не видел чтобы их отламывали. А винт если что приклепан изначально там. На фотке разбора даже видна та часть клепки, что осталась в теле.

Линзоблок промыт от запотевания, очистился отлично, грибы не успели пожрать линзую.

Залее снят верх и промыт видоискатель, настроен дальномер.

У дальномера мне не понравилась прогрессия, сверху регилировок никаких не нашел, но нашел эксцентрик в кадровом окне, который и является поводком дальномера от заднего края геликоида. Покрутил его, пока мне не стало нравиться.

За сим все. Фотоаппарат снова работает, надеюсь владельца порадует снимками, потому что линза-то тут - японская копия voigtlander Heliar. а Гелиар это имя!) У самого есть Koniflex с Таким же Hexanon, потому и узнал собрата сразу, но руки так и не добрались попробовать как фотографирует. Так что Коника в свое время знали как выделиться среди многих и многих конкурентов.

Фотоаппарт возвернут владельцу, фотоаппарат понравился, красивый, необычный. О таком и не знал, так что был рад поработать с ним. Состояние шикарное, ну внутри теперь надеюсь не подведет и не опозорит меня xD.

Всем традиционно добра, и берегитес ебя. По поводу ремонта телега - @Ekilevph.

Вообще учитывая блокировки, задумываюсь о группе не только в телеге, но и в вк, так что скорее всего начну вести и такое, шо поделать. Не мы такие, жизнь такая.

Следующий пост ремонта будет опять роллейфлекс, поэтому разбавил чем-то другим из интересного))

Всем привет, опять длиннопост, но я постарался нормально отфотографировать и разложить детальки!) И даже есть фотки на него!

Разбирал до винтика, ибо был ушатан, так что надеюсь получится интересно хотя бы полистать фотокарточки)

Сам фотоаппарат классический TLR, представляет собой вторую версию нового большого семейства Rolleiflex Automat. Автомат - потому что затвор взводится вместе с перематыванием кадра, а так же введена классическая для всех последующих Роллейфлекс функция автоматического определения начала пленки. Роскошь, да и только. А это ведь довоенная версия, 1937-39 года!

Подавался как "в хорошем состоянии", только мол, медленные выдержки тормозят. Хех, но я уже давно не обращаю внимание на описания про работоспособность)

Первым делом не понравилась битая и расхлябанная шахта.

Зеркало украли. Но ничего, у меня есть запас, влетело зеркало от Зенита)

Ну и в остальном шахту поправил, подогнул, чтобы она сама открывалась.

Ну а дальше полный разбор. Выявил кривой передний стандарт, люфт, клин роликов автомата считывателя пленки и сам замерший счетчик кадров. Ну и выдержки кривые, да.

Из отсека для пленки достал механизм автомата

Еле открутил вал. Все закисло. Разработал, смазал. Судя по боевым ранениям туда уже лазили. Язычок для определения закрытия крышки вообще будто бы под поезд попал.

Снят передний стандарт, затвор.

Салазки имеют люфт и стоят не параллельно друг другу. Это важно и критично для фокусировки.

Добираемся до плато механизма взвода.

И снимаем его.

Теперь можно снимать механизм фокусировки и салазки.

Заодно разбираем затвор, он представляет собой такой блок с соплей-рычагом взвода.

И полностью разложенный фотоаппарат. Диафрагма полностью склеена в колечко внизу. Ну, ей почти 90 лет, рано или поздно смазка дотекает до нее)

Корпус максимально отмыт

Отмытые детальки устанавливаются обратно в корпус. Это был мой первый полностью препарированный Роллейфлекс, и учитывая новый для моих ремонтов узел, пришлось наконец дорасти до покупки разных видов густой смазки. Очень долго подбирал что-то сюда, купил всякого разного. Конкретная смазка мне очень понравилась по ощущениям работы механизма, она очень хорошо себя на нем ведет, отлично держится, но прозрачная, да. Я видел кто-то использует нечто синее, Но ничего кроме газпромовской тубы такого цвета я не знаю, в итоге так ее и не купил, не уверен что это то, что нужно. А по теме смазки никто тебе секретов не раскроет.)

Детали затвора так же промыты, как и лепестки.

Собирается.

Установлено обратно в передний стандарт, который был так же и выправлен.

И установлен в корпус. Да, соплю взвода нужно вот там в глубине закрепить винтом. Очень удобно сделано (сарказм).

Далее нужно выставить передний стандарт ровно - параллельно плоскости пленки. Имеются вот такие прокладки

И к ним еще половинки, но я не смог выровнять салазки идеально, поэтому нужны дополнительные прокладки. На помощь пришел 3дпринтер. По фото смоделил несколько версий сразу, разной толщины, в т.ч. не плоские, а наклонные.

И удалось выставить передний стандарт ровно, как надо.

Так же у передней панели в районе кнопки обнаружилась кривозапаянная дырка! Не понимаю зачем какой-то вредитель ее проковыривал, но пришлось заделывать по-новой.

Зашкурил и подкрасил локально. Краску затем еще затер и вышло даже так, что если не знать, то и не найти это место.

Оклейки вернулись назад. Финальные фото такие

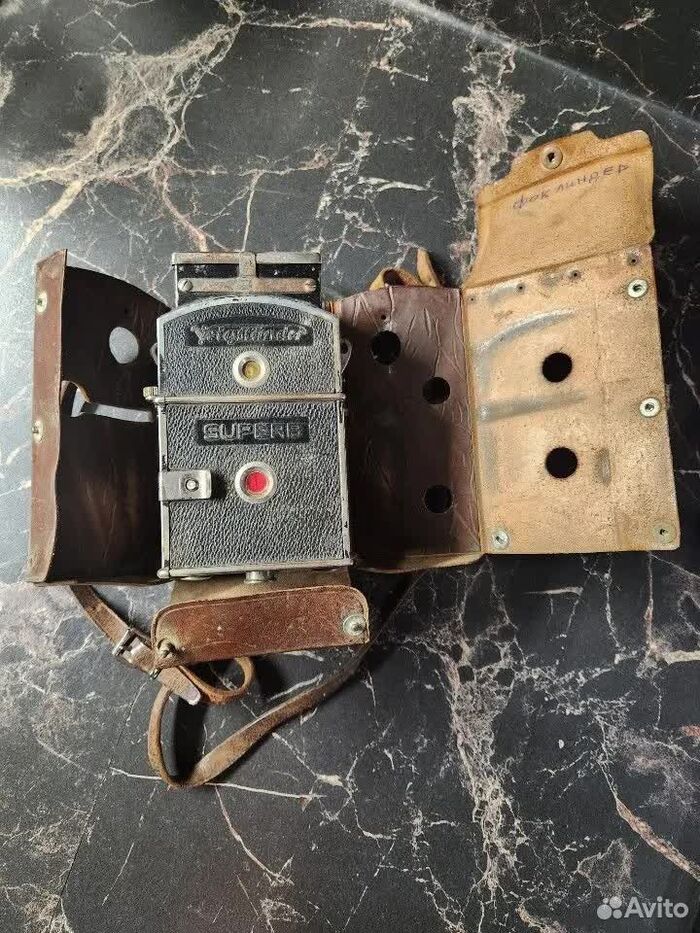

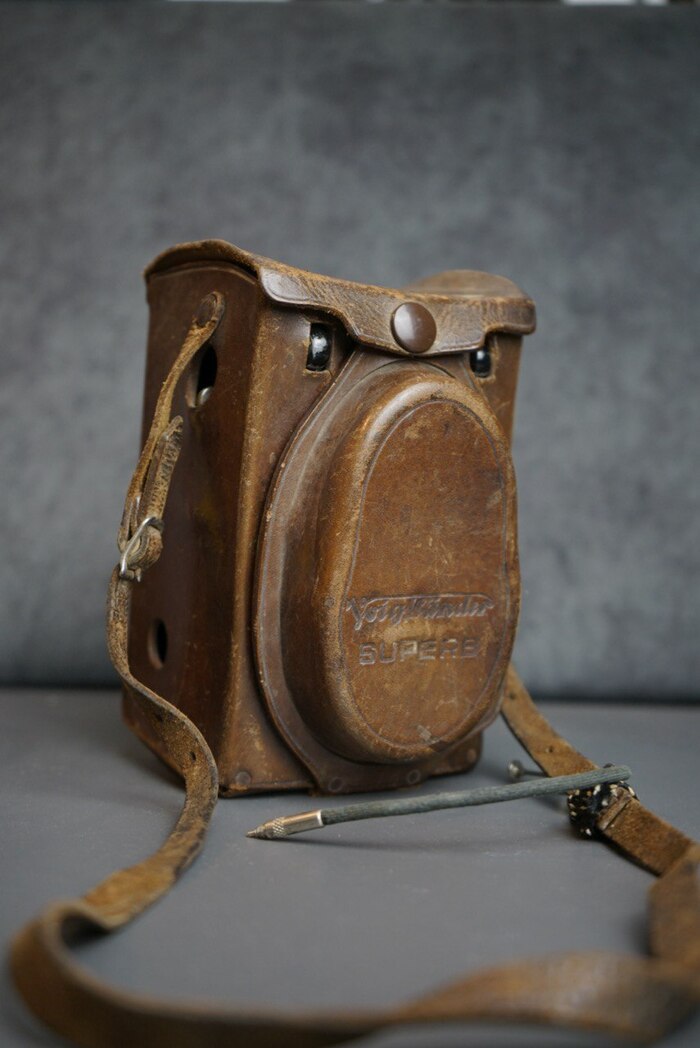

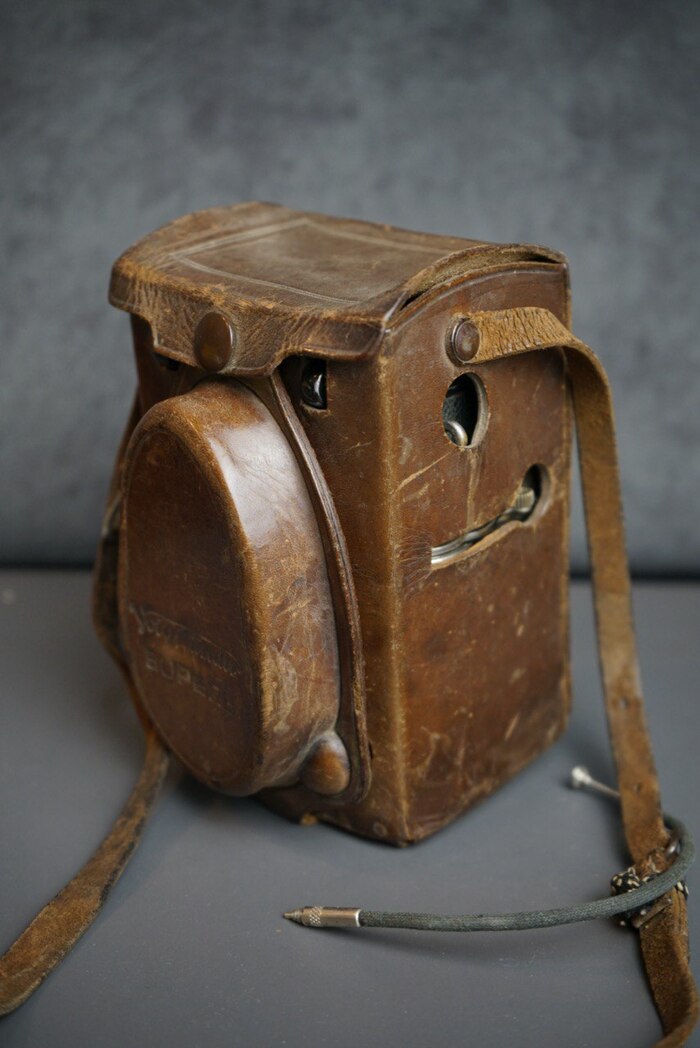

Так же к нему шел чехольчик, но с утратами и сгнившими нитками.

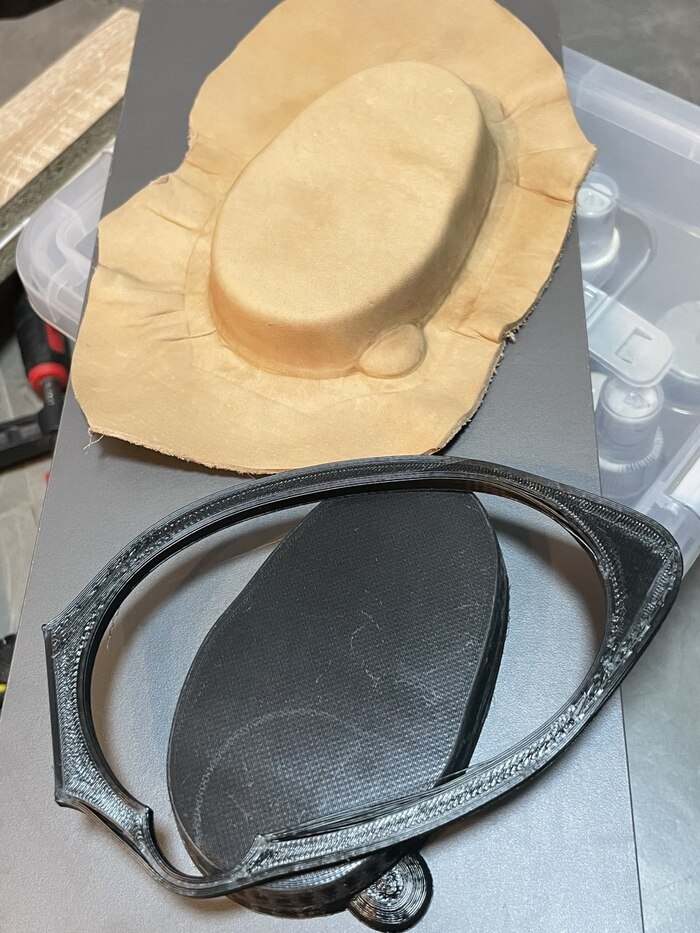

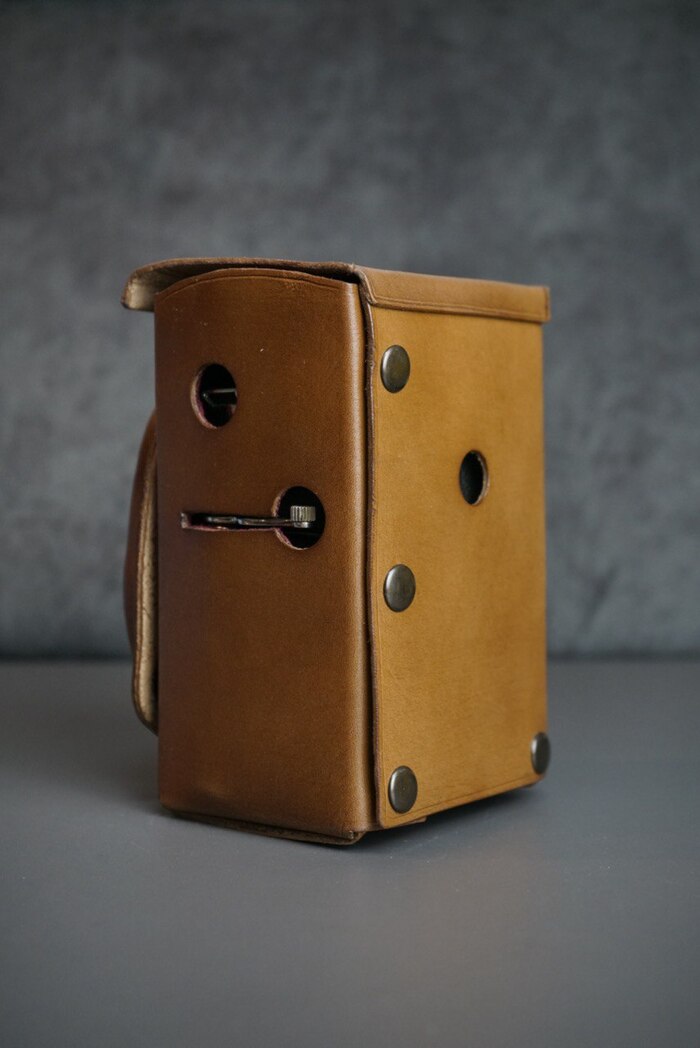

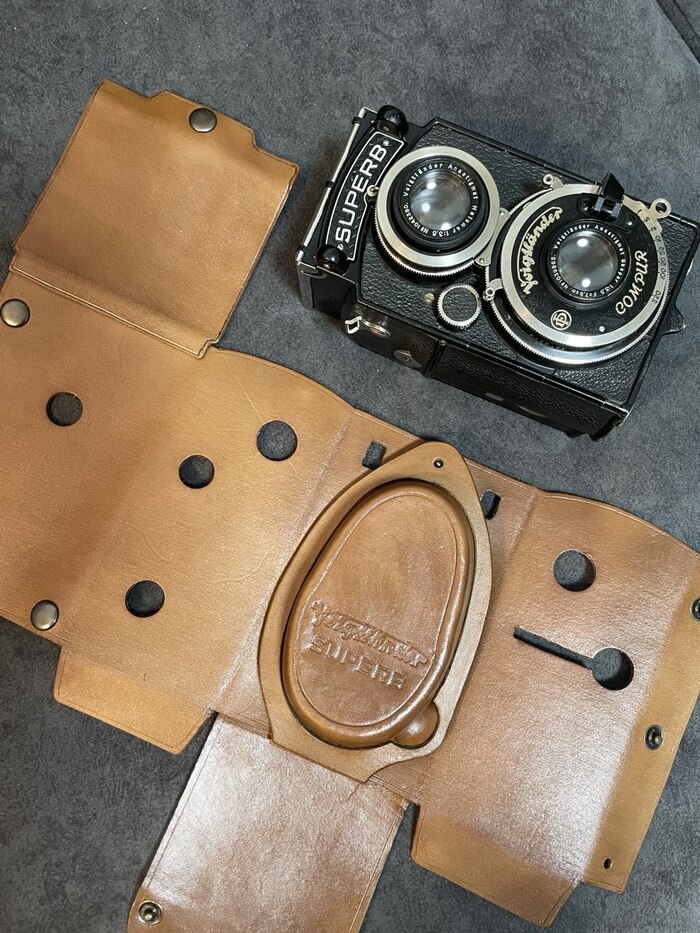

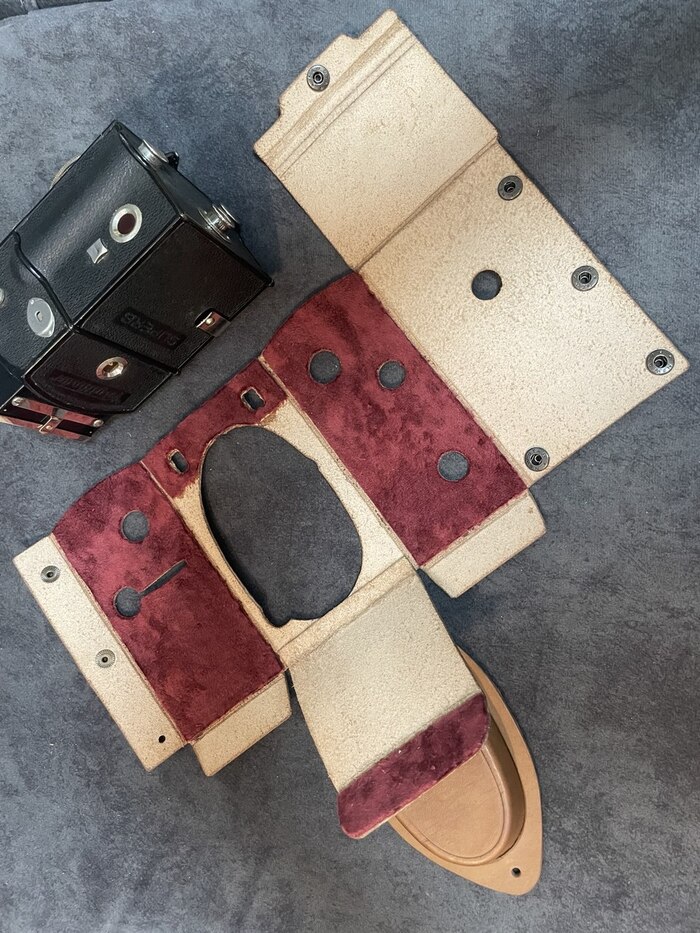

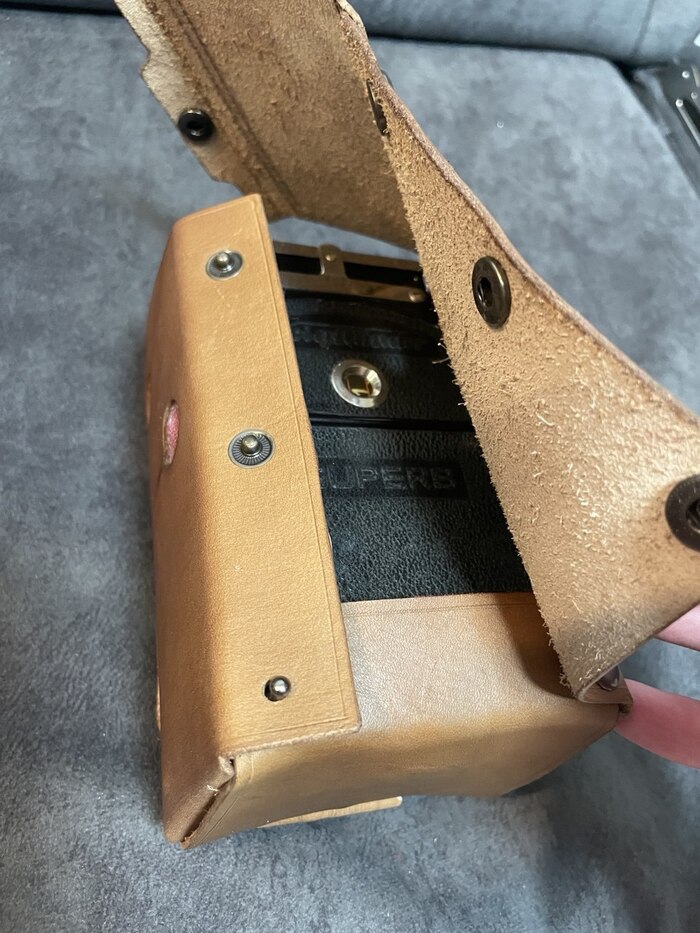

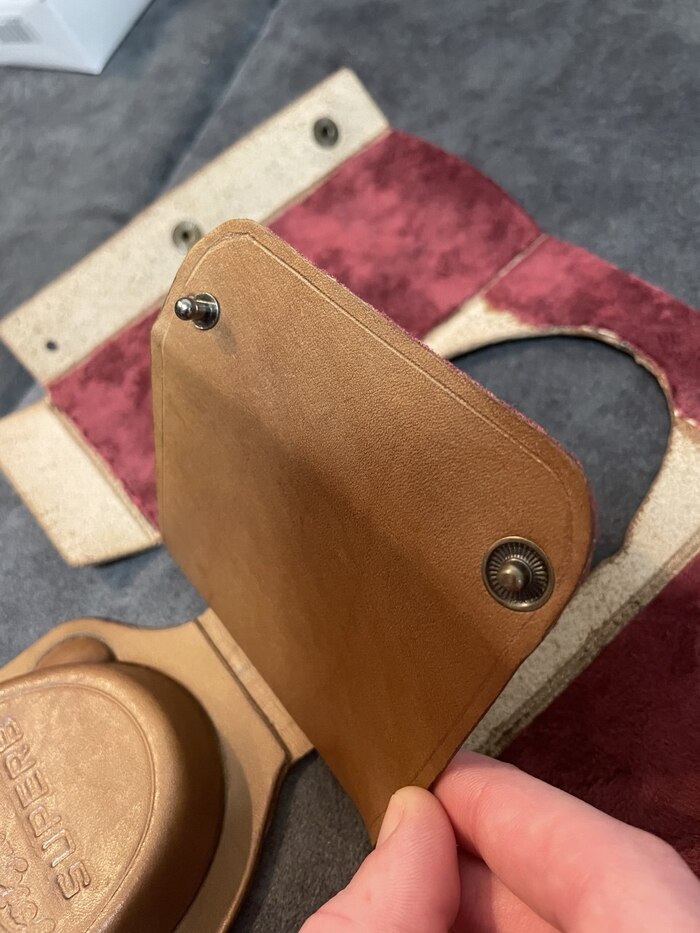

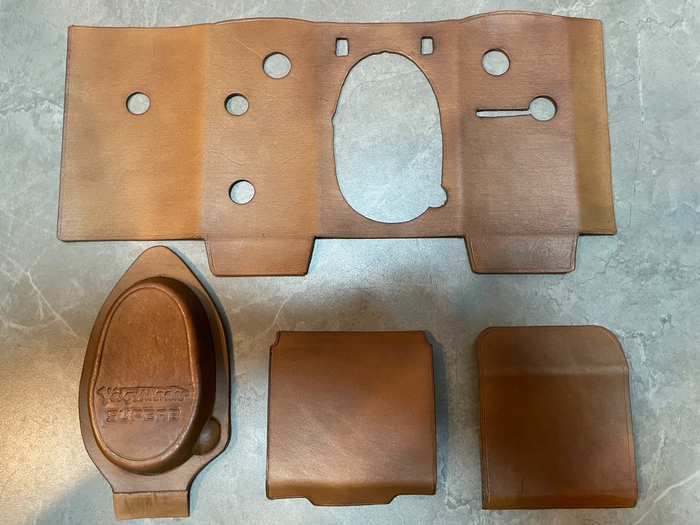

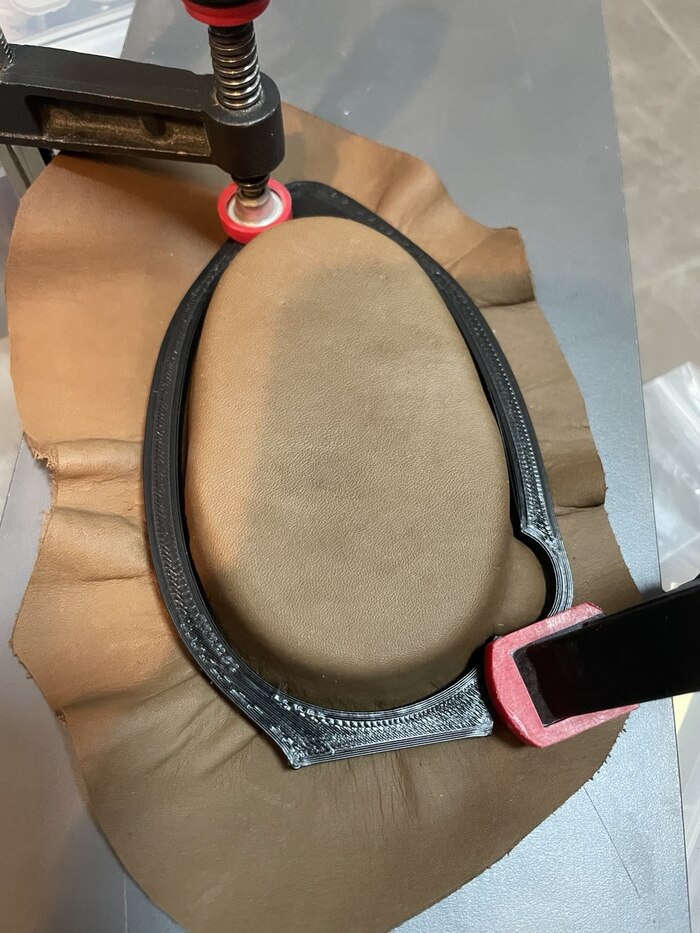

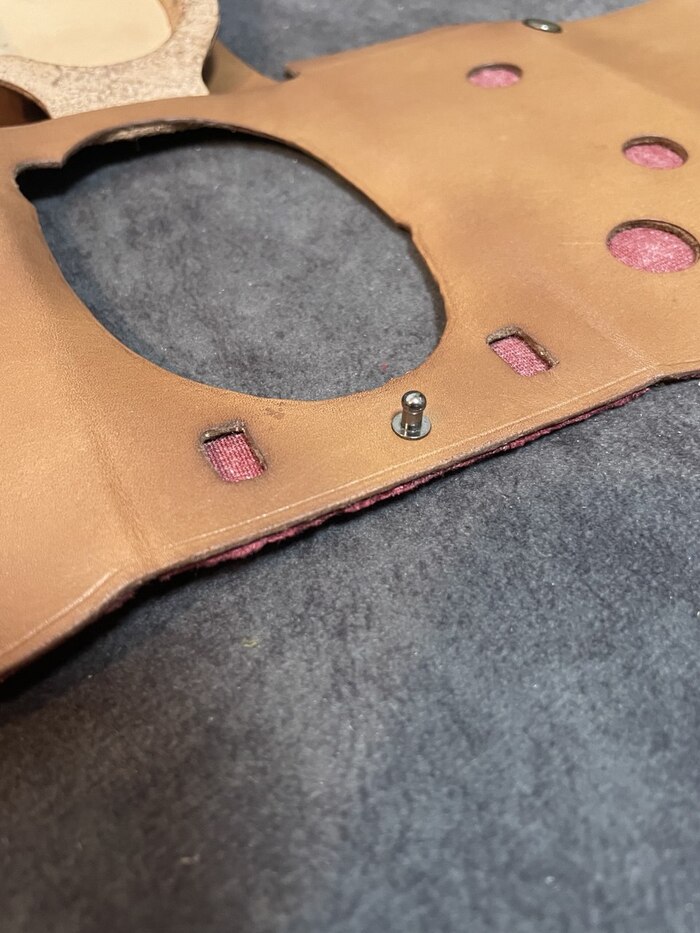

Была изготовлена новая боковушка крышки, заднее пластиковое окошко, и все прошито заново ручками новыми нитками. Помазано воском.

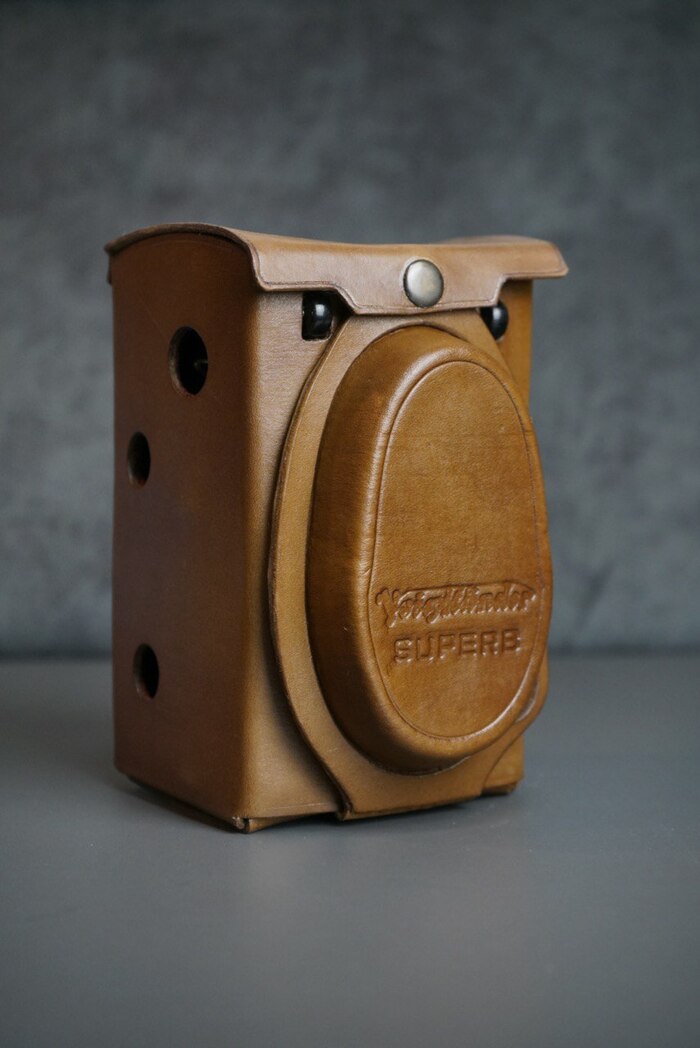

Новым не стал, но выглядит аутентичненько. Ему ведь тоже 90 лет.

Ну и бонус фото! Отдавал его в отпуск другу, чтобы потестировали после ремонта, посмотрели что такое Средний Формат, получили новые впечатления возможно, и всякое такое.

Честно сказать я безумно доволен результатами, Роллик не подвел, друг тоже в восторге). Кому интересно, пленка Kodak Gold 200. Вероятно непросветленный тессар крайне удачно обыграл ее, приглушив излишнюю контрастность, все фотки вышли очень приятными. Я даже пересмотрел свое отношение к настолько старым роллейфлексам. Это действительно прекрасные снимки, это очень приятный в обращении аппарат, компактнее моделей 2.8, так еще и весит всего 950 грамм!

Скоро у него будет юбилей 90 лет, а он все так же может радовать! Очень рад давать таким аппаратам вторую жизнь. Да, он многое пережил, но не утратил шарма. Крутилки передней панели удалось сделать настолько мягкими, что даже это доставляет удовольствие. Честно сказать все остальные более поздние роллеи у меня таким похвастаться не могут, там потуже крутится. Но о них в других постах.

За сим все, специально ждал фоток с него, чтобы написать пост) Ожидал бледненького результата, а тут ну просто роскошь вышла.

Всем добра, традиционно берегитес ебя, по вопросам ремонта - @ekilevph
